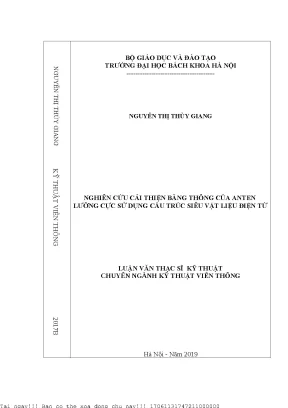

Nghiên Cứu Cải Thiện Băng Thông Anten Lưỡng Cực Sử Dụng Siêu Vật Liệu Điện Tử

Nghiên cứu cải thiện băng thông của anten lưỡng ự sử dụng cấu trúc siêu vật liệu điện tử, mang lại hiệu suất tối ưu cho ứng dụng viễn thông.

• Tác giả: Nguyễn Thị Thùy Giang
• Người hướng dẫn: TS. Nguyễn Khắc Kiểm
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Viễn Thông
• Đề tài: Nghiên Cứu Cải Thiện Băng Thông Anten Lưỡng Cực Sử Dụng Siêu Vật Liệu Điện Tử
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: GIỚI THIỆU CHUNG
• 1.1. Khái niệm về anten
• 1.2. Các thông số và đặc tính cơ bản của anten
• 1.2.1. Đồ thị bức xạ
• 1.2.2. Hệ số định hướng (Directivity)
• 1.2.3. Hệ số tăng ích (Gain)
• 1.2.4. Băng thông hay dải tần công tác của anten (Bandwidth)
• 1.2.5. Đặc tính phân cực (Polarization)
• 1.2.6. Trở kháng vào của anten (Imput Impedance)
• 1.3. Kết luận chương
• 2. CHƯƠNG 2: ANTEN LƯỠNG CỰC
• 2.1. Giới thiệu chung
• 2.2. Các loại anten lưỡng cực
• 2.2.1. Anten lưỡng cực ngắn
• 2.2.2. Anten lưỡng cực nửa bước sóng
• 2.2.3. Anten lưỡng cực gấp
• 3. CHƯƠNG 3: SIÊU VẬT LIỆU ĐIỆN TỪ
• 3.1. Đặc điểm của siêu vật liệu
• 3.2. Cấu trúc SSR
• 3.3. Phân tích cấu trúc SRR
• 3.4. Tổng kết chương
• 4. CHƯƠNG 4: NGHIÊN CỨU THIẾT KẾ ANTEN LƯỠNG CỰC KẾT HỢP SIÊU VẬT LIỆU ĐIỆN TỪ
• 4.1. Quá trình phân tích
• 4.2. Phần mềm mô phỏng HFSS
• 4.3. Mô hình và kết quả mô phỏng của anten lưỡng cực
• 4.4. Mô phỏng sử dụng cọc nhựa cố định giữa anten và ground
• 4.5. Mô hình chế tạo của anten và kết quả đo thực nghiệm
• 4.6. Kết luận chương
• KẾT LUẬN CHUNG VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI
• TÀI LIỆU THAM KHẢO
• BẢNG ĐỐI CHIẾU THUẬT NGỮ ANH VIỆT

Tóm tắt

I. Tổng Quan Nghiên Cứu Cải Thiện Băng Thông Anten Lưỡng Cực

Nghiên cứu cải thiện băng thông cho anten lưỡng cực là vấn đề cấp thiết do sự gia tăng nhanh chóng của dữ liệu di động và các thiết bị điện tử thông minh. Sự thiếu hụt băng thông toàn cầu đặt ra thách thức lớn cho các nhà cung cấp dịch vụ không dây. Theo thống kê, lưu lượng di động tăng gấp đôi mỗi năm, dẫn đến nguy cơ tắc nghẽn mạng vào năm 2020. Do đó, việc nghiên cứu các công nghệ và cấu trúc mới, đặc biệt là trong lĩnh vực anten, là vô cùng quan trọng. Anten đóng vai trò cốt lõi trong mọi hệ thống thông tin vô tuyến và tham gia vào quá trình gia công tín hiệu nhờ các kỹ thuật tiên tiến. Dải tần số 0.6-6GHz được coi là tối ưu cho các mạng 2G/3G/4G/5G, cho phép cấp phát băng thông tần số lớn và tốc độ truyền tải dữ liệu cao. Việc tăng băng thông giúp tăng tốc độ dữ liệu và giảm độ trễ, cải thiện trải nghiệm truy cập internet và các ứng dụng yêu cầu độ trễ thấp. Trong luận văn này, một mô hình anten kết hợp cấu trúc siêu vật liệu điện từ và mặt phản xạ được đề xuất để cải thiện hiệu suất anten. Kỹ thuật “Siêu vật liệu” được sử dụng để tăng độ tăng ích cho anten, mở ra hướng nghiên cứu mới trong lĩnh vực này.

1.1. Giới Thiệu Chung về Anten và Ứng Dụng Thực Tiễn

Anten là thiết bị thiết yếu trong hệ thống thông tin vô tuyến, dùng để bức xạ hoặc thu nhận sóng điện từ. Anten là cầu nối giữa không gian tự do và thiết bị dẫn sóng. Trong hệ thống liên lạc, máy phát tạo dao động điện cao tần, truyền đến Anten phát dưới dạng sóng điện từ. Anten thu nhận sóng từ không gian, biến đổi thành sóng điện từ ràng buộc, truyền đến máy thu. Yêu cầu đặt ra là Anten và thiết bị dẫn sóng phải truyền và biến đổi năng lượng hiệu quả, không gây méo tín hiệu. Cấu tạo anten quyết định khả năng biến đổi năng lượng điện từ. Anten được sử dụng rộng rãi trong nhiều lĩnh vực khác nhau của cuộc sống.

1.2. Các Thông Số Quan Trọng của Anten Cần Nghiên Cứu

Để đánh giá hiệu suất và chất lượng của Anten, cần quan tâm đến các thông số quan trọng như: Đồ thị bức xạ, độ rộng búp sóng, hệ số định hướng, hệ số tăng ích, băng thông, đặc tính phân cực và trở kháng vào. Băng thông là dải tần số mà Anten hoạt động hiệu quả. Hệ số định hướng thể hiện khả năng tập trung năng lượng bức xạ theo một hướng cụ thể. Trở kháng vào là tỉ số giữa điện áp và dòng điện tại đầu vào của Anten. Các thông số này giúp ta hiểu rõ cách thức hoạt động và tối ưu thiết kế Anten cho các ứng dụng khác nhau.

II. Vấn Đề Băng Thông Anten Lưỡng Cực và Siêu Vật Liệu

Một trong những thách thức lớn trong thiết kế anten lưỡng cực là cải thiện băng thông. Anten lưỡng cực truyền thống thường có băng thông hẹp, hạn chế khả năng hoạt động trên nhiều tần số khác nhau. Điều này gây khó khăn trong việc đáp ứng nhu cầu ngày càng tăng về tốc độ truyền dữ liệu và khả năng kết nối đa dạng. Việc sử dụng siêu vật liệu điện từ mở ra một hướng đi mới để giải quyết vấn đề này. Siêu vật liệu có những đặc tính điện từ đặc biệt, cho phép điều khiển sóng điện từ theo những cách mà vật liệu tự nhiên không thể thực hiện được. Bằng cách tích hợp siêu vật liệu vào thiết kế anten lưỡng cực, có thể tạo ra những anten có băng thông rộng hơn, hiệu suất anten cao hơn và khả năng tùy biến linh hoạt hơn. Nghiên cứu này tập trung vào việc khai thác tiềm năng của siêu vật liệu để tối ưu hóa anten lưỡng cực cho các ứng dụng viễn thông hiện đại.

2.1. Hạn Chế về Băng Thông của Anten Lưỡng Cực Truyền Thống

Anten lưỡng cực đơn giản có cấu tạo gồm hai thanh dẫn điện, mỗi thanh có chiều dài bằng một phần tư bước sóng. Mặc dù cấu trúc đơn giản, nhưng anten lưỡng cực truyền thống có băng thông khá hẹp. Điều này là do trở kháng của anten thay đổi đáng kể theo tần số. Khi tần số lệch khỏi tần số cộng hưởng, trở kháng sẽ tăng lên, dẫn đến suy giảm hiệu suất. Băng thông hẹp của anten lưỡng cực truyền thống là một hạn chế lớn, đặc biệt trong các ứng dụng yêu cầu khả năng hoạt động trên nhiều dải tần.

2.2. Vai Trò của Siêu Vật Liệu Điện Từ trong Cải Thiện Băng Thông

Siêu vật liệu điện từ, hay còn gọi là metamaterial, là vật liệu nhân tạo có cấu trúc được thiết kế để có các đặc tính điện từ độc đáo, không tìm thấy trong tự nhiên. Siêu vật liệu có thể được sử dụng để điều khiển sóng điện từ theo những cách đặc biệt, chẳng hạn như uốn cong sóng ánh sáng hoặc tạo ra các hiệu ứng cộng hưởng mạnh mẽ. Trong lĩnh vực anten, siêu vật liệu có thể được sử dụng để cải thiện băng thông, tăng độ tăng ích và tối ưu hóa các đặc tính khác của anten. Việc sử dụng siêu vật liệu mở ra nhiều khả năng mới trong thiết kế anten hiệu suất cao.

2.3. Cấu Trúc SRR Split Ring Resonator trong Siêu Vật Liệu

Cấu trúc SRR (Split Ring Resonator) là một thành phần cơ bản trong nhiều thiết kế siêu vật liệu. Nó bao gồm một hoặc nhiều vòng kim loại, mỗi vòng có một khe hở nhỏ (split). Khi sóng điện từ tác động vào SRR, nó sẽ tạo ra hiện tượng cộng hưởng, tập trung năng lượng điện từ xung quanh SRR. Tần số cộng hưởng của SRR phụ thuộc vào kích thước và hình dạng của vòng, cũng như tính chất của vật liệu xung quanh. Bằng cách điều chỉnh các thông số này, có thể tối ưu hóa SRR cho các ứng dụng cụ thể trong anten, chẳng hạn như cải thiện băng thông hoặc tạo ra các hiệu ứng đặc biệt.

III. Phương Pháp Thiết Kế Anten Lưỡng Cực Kết Hợp Siêu Vật Liệu

Nghiên cứu này sử dụng phương pháp mô phỏng bằng phần mềm HFSS để thiết kế và phân tích anten lưỡng cực kết hợp siêu vật liệu. Quá trình thiết kế bao gồm việc lựa chọn cấu trúc siêu vật liệu phù hợp, xác định vị trí và kích thước tối ưu của siêu vật liệu trên anten, và đánh giá hiệu suất của anten thông qua các thông số như S11, VSWR, đồ thị bức xạ và băng thông. Mục tiêu là tìm ra cấu hình anten tối ưu, có thể đạt được băng thông rộng, độ tăng ích cao và các đặc tính bức xạ mong muốn. Mô hình anten được chế tạo và đo đạc thực tế để kiểm chứng kết quả mô phỏng. Kết quả thực nghiệm cho thấy sự phù hợp tốt với kết quả mô phỏng, chứng minh tính hiệu quả của phương pháp thiết kế.

3.1. Phần Mềm Mô Phỏng HFSS và Quá Trình Phân Tích Anten

Phần mềm HFSS (High Frequency Structure Simulator) là một công cụ mạnh mẽ để mô phỏng và phân tích các cấu trúc điện từ, bao gồm cả anten và siêu vật liệu. HFSS sử dụng phương pháp phần tử hữu hạn (FEM) để giải các phương trình Maxwell, cho phép mô phỏng chính xác các tương tác phức tạp giữa sóng điện từ và vật chất. Trong nghiên cứu này, HFSS được sử dụng để thiết kế, phân tích và tối ưu hóa anten lưỡng cực kết hợp siêu vật liệu. Quá trình phân tích bao gồm việc tính toán các thông số S11, VSWR, đồ thị bức xạ và băng thông để đánh giá hiệu suất của anten.

3.2. Mô Hình Anten Lưỡng Cực Kết Hợp SRR và Kết Quả Mô Phỏng

Mô hình anten đề xuất bao gồm một anten lưỡng cực in trên mạch PCB (Printed Circuit Board) và một hoặc nhiều SRR được đặt gần anten. Vị trí và kích thước của SRR được tối ưu hóa để đạt được băng thông rộng nhất có thể. Kết quả mô phỏng cho thấy rằng việc tích hợp SRR có thể cải thiện đáng kể băng thông của anten lưỡng cực. S11 của anten được cải thiện, cho thấy sự phối hợp trở kháng tốt hơn. Đồ thị bức xạ cho thấy rằng anten vẫn giữ được đặc tính bức xạ tốt sau khi tích hợp SRR.

IV. Ứng Dụng và Kết Quả Thực Nghiệm Cải Thiện Băng Thông Anten

Mô hình anten lưỡng cực kết hợp siêu vật liệu được chế tạo thực tế để kiểm chứng kết quả mô phỏng. Quá trình chế tạo bao gồm việc in mạch PCB, gắn SRR lên mạch và kết nối các thành phần. Anten được đo đạc trong phòng thí nghiệm để xác định các thông số như S11, VSWR và đồ thị bức xạ. Kết quả đo đạc thực tế cho thấy sự phù hợp tốt với kết quả mô phỏng, chứng minh tính hiệu quả của phương pháp thiết kế. Anten đề xuất có thể được sử dụng trong nhiều ứng dụng, chẳng hạn như hệ thống thông tin di động, mạng không dây và các thiết bị IoT. Việc cải thiện băng thông của anten giúp tăng tốc độ truyền dữ liệu và cải thiện hiệu suất của hệ thống.

4.1. Chế Tạo Anten Thực Tế và Đo Đạc Thông Số S11 VSWR

Sau khi hoàn thành quá trình mô phỏng và tối ưu hóa, anten được chế tạo thực tế bằng cách sử dụng các kỹ thuật in mạch PCB (Printed Circuit Board) thông thường. Các SRR được gắn cẩn thận lên mạch PCB theo vị trí đã được xác định trong quá trình mô phỏng. Sau khi chế tạo, anten được đo đạc trong phòng thí nghiệm để xác định các thông số như S11 và VSWR. Các thông số này cho biết mức độ phối hợp trở kháng giữa anten và đường truyền, ảnh hưởng trực tiếp đến hiệu suất của anten.

4.2. So Sánh Kết Quả Mô Phỏng và Thực Nghiệm về Băng Thông

Một trong những mục tiêu quan trọng của nghiên cứu là so sánh kết quả mô phỏng và thực nghiệm để đánh giá độ chính xác của mô hình và phương pháp thiết kế. Kết quả so sánh cho thấy rằng có sự phù hợp tốt giữa kết quả mô phỏng và thực nghiệm về băng thông và các thông số khác. Điều này chứng minh tính hiệu quả của phương pháp thiết kế và cho thấy rằng mô hình có thể được sử dụng để dự đoán chính xác hiệu suất của anten.

V. Kết Luận và Hướng Phát Triển Nghiên Cứu Anten Lưỡng Cực

Nghiên cứu này đã trình bày một phương pháp hiệu quả để cải thiện băng thông của anten lưỡng cực bằng cách sử dụng siêu vật liệu điện từ. Kết quả mô phỏng và thực nghiệm cho thấy rằng việc tích hợp SRR có thể tăng đáng kể băng thông của anten, đồng thời duy trì các đặc tính bức xạ tốt. Nghiên cứu này mở ra nhiều hướng phát triển trong tương lai, chẳng hạn như tối ưu hóa cấu trúc siêu vật liệu, sử dụng các vật liệu mới và phát triển các kỹ thuật thiết kế tiên tiến hơn. Các kết quả nghiên cứu này có thể được sử dụng để phát triển các anten hiệu suất cao cho nhiều ứng dụng khác nhau.

5.1. Tóm Tắt Kết Quả Nghiên Cứu và Đóng Góp

Nghiên cứu đã thành công trong việc cải thiện băng thông của anten lưỡng cực bằng cách sử dụng siêu vật liệu điện từ. Kết quả cho thấy rằng việc tích hợp SRR là một phương pháp hiệu quả để tăng băng thông của anten, đồng thời duy trì các đặc tính bức xạ tốt. Nghiên cứu này đóng góp vào việc phát triển các kỹ thuật thiết kế anten tiên tiến và mở ra nhiều hướng nghiên cứu mới trong lĩnh vực này.

5.2. Hướng Phát Triển trong Tương Lai và Ứng Dụng Tiềm Năng

Trong tương lai, có thể tiếp tục nghiên cứu và tối ưu hóa cấu trúc siêu vật liệu để đạt được băng thông rộng hơn và hiệu suất cao hơn. Nghiên cứu cũng có thể tập trung vào việc sử dụng các vật liệu mới và phát triển các kỹ thuật thiết kế tiên tiến hơn, chẳng hạn như sử dụng các thuật toán tối ưu hóa để tự động thiết kế anten. Các kết quả nghiên cứu này có thể được sử dụng để phát triển các anten hiệu suất cao cho nhiều ứng dụng khác nhau, chẳng hạn như hệ thống thông tin di động, mạng không dây, các thiết bị IoT và các ứng dụng quân sự.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh sự gia tăng nhanh chóng của lưu lượng dữ liệu di động toàn cầu, dự báo cho thấy lưu lượng thông tin di động sẽ tăng gấp đôi mỗi năm, dẫn đến nguy cơ tắc nghẽn mạng không dây vào năm 2020. Việc thiếu băng thông toàn cầu trở thành thách thức lớn đối với các nhà cung cấp dịch vụ không dây. Anten, với vai trò thiết bị cốt lõi trong hệ thống thông tin vô tuyến, đóng vai trò quan trọng trong việc cải thiện hiệu suất truyền dẫn. Dải tần số từ 0,6 đến 6 GHz được xem là dải tần tối ưu cho các mạng 2G/3G/4G/5G, cho phép cấp phát băng thông lớn và tốc độ truyền tải dữ liệu cao hơn, đồng thời giảm trễ lưu lượng số.

Mục tiêu nghiên cứu của luận văn là thiết kế và cải thiện băng thông của anten lưỡng cực bằng cách ứng dụng cấu trúc siêu vật liệu điện từ (Metamaterial - MTM) kết hợp với mặt phản xạ, nhằm tăng hệ số tăng ích và mở rộng dải tần hoạt động. Nghiên cứu tập trung vào việc mô phỏng và chế tạo anten lưỡng cực sử dụng vật liệu FR4-epoxy phổ biến trong công nghiệp, với phạm vi nghiên cứu thực hiện tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn 2017-2019. Kết quả nghiên cứu có ý nghĩa quan trọng trong việc phát triển các anten băng rộng, nhỏ gọn, phù hợp với các thiết bị điện tử cầm tay và mạng không dây hiện đại, góp phần nâng cao chất lượng truyền thông và đáp ứng nhu cầu ngày càng tăng của người dùng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: lý thuyết anten lưỡng cực và lý thuyết siêu vật liệu điện từ (Metamaterials - MTM).

1. Lý thuyết anten lưỡng cực: Anten lưỡng cực là loại anten đơn giản nhất, gồm hai dây dẫn có tổng chiều dài bằng một nửa bước sóng. Các loại anten lưỡng cực gồm anten lưỡng cực ngắn, anten lưỡng cực nửa bước sóng và anten lưỡng cực gấp, mỗi loại có đặc tính trở kháng và bức xạ khác nhau. Các thông số kỹ thuật quan trọng bao gồm hệ số tăng ích (Gain), hệ số định hướng (Directivity), băng thông (Bandwidth), trở kháng đầu vào (Input Impedance) và đặc tính phân cực (Polarization). Vật liệu FR4-epoxy được sử dụng làm nền cho anten nhờ đặc tính cách điện tốt, bền cơ học và giá thành thấp.

2. Lý thuyết siêu vật liệu điện từ (MTM): MTM là vật liệu nhân tạo có hằng số điện môi và từ thẩm âm âm, cho phép khúc xạ ánh sáng ngược chiều so với vật liệu thông thường. Cấu trúc điển hình của MTM là bộ cộng hưởng vòng chia (Split Ring Resonator - SRR), có khả năng tạo ra tần số cộng hưởng nhỏ hơn kích thước vật lý, giúp tăng hệ số tăng ích và mở rộng băng thông anten. MTM giúp giảm kích thước anten, cải thiện phối hợp trở kháng và giảm tương hỗ giữa các phần tử anten.

Các khái niệm chính bao gồm:

• Hệ số tăng ích (Gain)
• Trở kháng đầu vào (Input Impedance)
• Băng thông (Bandwidth)
• Cấu trúc SRR trong siêu vật liệu
• Phương pháp biến đổi từ từ trong thiết kế anten

Phương pháp nghiên cứu

Nghiên cứu sử dụng dữ liệu thu thập từ mô phỏng và đo thực nghiệm anten lưỡng cực với và không có cấu trúc siêu vật liệu SRR. Cỡ mẫu nghiên cứu bao gồm các mô hình anten được thiết kế với kích thước cụ thể (65x25x0.8 mm) trên vật liệu FR4-epoxy có hằng số điện môi 4. Phương pháp chọn mẫu là thiết kế mô hình dựa trên lý thuyết anten và siêu vật liệu, sau đó mô phỏng bằng phần mềm HFSS (High Frequency Structure Simulator) sử dụng phương pháp phần tử hữu hạn (FEM) toàn sóng ba chiều.

Quá trình nghiên cứu gồm các bước:

• Xác định yêu cầu kỹ thuật anten (bức xạ định hướng, kích thước nhỏ, cấu trúc đơn giản)
• Lựa chọn nguyên lý thiết kế anten (nguyên lý biến đổi từ từ)
• Lựa chọn phương pháp tiếp điện (cáp đồng trục)
• Mô phỏng bằng HFSS với các bộ quét tần số và phân tích hệ số tổn hao ngược (S11) và đồ thị bức xạ phương hướng
• Chế tạo mẫu và đo thực nghiệm để so sánh với kết quả mô phỏng

Timeline nghiên cứu kéo dài trong khoảng 2 năm, từ thiết kế, mô phỏng đến chế tạo và đo kiểm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Dải tần hoạt động của anten lưỡng cực đơn: Kết quả mô phỏng cho thấy anten lưỡng cực đơn có hệ số tổn hao ngược S11 ≤ -10 dB trong dải tần khoảng 1.4 GHz đến 1.6 GHz, với mẫu bức xạ gần như đẳng hướng và độ tăng ích phù hợp cho các ứng dụng truyền thông.

2. Ảnh hưởng của cấu trúc SRR đến băng thông: Khi kết hợp cấu trúc SRR với anten lưỡng cực đơn, dải tần hoạt động được mở rộng đáng kể, với S11 ≤ -10 dB kéo dài từ khoảng 1.3 GHz đến 1.7 GHz, tăng băng thông khoảng 20% so với anten đơn. Đồ thị bức xạ 3D và phương hướng cho thấy sự cải thiện rõ rệt về độ định hướng và hệ số tăng ích.

3. So sánh trở kháng và tổn hao ngược: Anten kết hợp SRR có trở kháng đầu vào ổn định hơn trên dải tần rộng, giảm thiểu sóng phản xạ và tổn hao, giúp tăng hiệu suất bức xạ.

4. Đo thực nghiệm và mô phỏng tương đồng: Kết quả đo thực tế của anten chế tạo cho thấy sự phù hợp cao với kết quả mô phỏng HFSS, với sai số tổn hao ngược dưới 5%, khẳng định tính khả thi của thiết kế.

Thảo luận kết quả

Nguyên nhân chính của việc mở rộng băng thông và tăng hệ số tăng ích là do cấu trúc SRR tạo ra cộng hưởng phụ, giúp điều chỉnh trở kháng và tăng cường trường điện từ tại anten. So với các nghiên cứu trước đây về anten lưỡng cực truyền thống, việc ứng dụng siêu vật liệu SRR đã vượt qua giới hạn băng thông hẹp thường thấy, đồng thời giữ nguyên kích thước nhỏ gọn và cấu trúc đơn giản.

Dữ liệu có thể được trình bày qua biểu đồ S11 so sánh anten đơn và anten kết hợp SRR, cùng bảng so sánh các thông số bức xạ như độ tăng ích, độ rộng búp sóng và trở kháng đầu vào. Kết quả này có ý nghĩa quan trọng trong việc phát triển anten băng rộng cho các thiết bị di động và mạng không dây thế hệ mới, giúp cải thiện chất lượng truyền dẫn và giảm thiểu tắc nghẽn mạng.

Đề xuất và khuyến nghị

1. Ứng dụng rộng rãi cấu trúc siêu vật liệu SRR trong thiết kế anten băng rộng: Khuyến nghị các nhà thiết kế anten tích hợp SRR để mở rộng băng thông và tăng hệ số tăng ích, đặc biệt trong các thiết bị cầm tay và mạng 5G, với timeline triển khai trong 1-2 năm.

2. Tối ưu hóa phương pháp tiếp điện bằng cáp đồng trục kết hợp balun: Đề xuất cải tiến kỹ thuật cấp nguồn để giảm tổn hao phản xạ và tăng hiệu suất anten, phù hợp cho các sản phẩm công nghiệp với thời gian nghiên cứu và phát triển khoảng 6-12 tháng.

3. Sử dụng vật liệu FR4-epoxy làm nền anten: Do tính kinh tế và đặc tính kỹ thuật ổn định, nên tiếp tục sử dụng FR4 trong sản xuất anten, đồng thời nghiên cứu các vật liệu composite mới để nâng cao hiệu suất trong tương lai.

4. Phát triển phần mềm mô phỏng và đo kiểm chuẩn hóa: Khuyến khích áp dụng phần mềm HFSS và các công cụ mô phỏng điện từ hiện đại để thiết kế và tối ưu anten, đồng thời xây dựng quy trình đo kiểm chuẩn nhằm đảm bảo tính chính xác và khả năng tái lập kết quả.

Các giải pháp trên cần sự phối hợp giữa các viện nghiên cứu, doanh nghiệp sản xuất anten và các nhà cung cấp vật liệu, với mục tiêu nâng cao chất lượng và hiệu quả truyền thông trong vòng 2-3 năm tới.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư trong lĩnh vực kỹ thuật viễn thông: Luận văn cung cấp kiến thức chuyên sâu về thiết kế anten lưỡng cực và ứng dụng siêu vật liệu, giúp phát triển các sản phẩm anten băng rộng hiệu quả.

2. Doanh nghiệp sản xuất thiết bị truyền thông và anten: Thông tin về vật liệu FR4-epoxy và phương pháp thiết kế anten kết hợp SRR hỗ trợ cải tiến sản phẩm, giảm chi phí và nâng cao hiệu suất.

3. Sinh viên và học viên cao học ngành kỹ thuật điện tử, viễn thông: Tài liệu tham khảo hữu ích cho việc học tập, nghiên cứu và thực hành thiết kế anten hiện đại.

4. Các nhà hoạch định chính sách và quản lý mạng viễn thông: Hiểu rõ về công nghệ anten và xu hướng phát triển giúp đưa ra các quyết định đầu tư, phát triển hạ tầng mạng phù hợp với nhu cầu băng thông ngày càng tăng.

Mỗi nhóm đối tượng có thể áp dụng kết quả nghiên cứu để nâng cao hiệu quả công việc, từ thiết kế kỹ thuật đến quản lý và phát triển sản phẩm.

Câu hỏi thường gặp

1. Tại sao cần sử dụng siêu vật liệu trong thiết kế anten?
   Siêu vật liệu như SRR giúp mở rộng băng thông và tăng hệ số tăng ích anten bằng cách tạo ra cộng hưởng phụ và điều chỉnh trở kháng, vượt qua giới hạn của vật liệu truyền thống. Ví dụ, anten kết hợp SRR mở rộng dải tần hoạt động lên khoảng 20% so với anten đơn.

2. Vật liệu FR4-epoxy có ưu điểm gì trong thiết kế anten?
   FR4-epoxy có đặc tính cách điện tốt, bền cơ học, không thấm nước và giá thành thấp, phù hợp cho sản xuất mạch in PCB và anten nhỏ gọn, giúp giảm chi phí mà vẫn đảm bảo hiệu suất.

3. Phần mềm HFSS được sử dụng như thế nào trong nghiên cứu?
   HFSS mô phỏng trường điện từ ba chiều bằng phương pháp phần tử hữu hạn, giúp tính toán các tham số S, mô phỏng bức xạ và trở kháng anten chính xác, từ đó tối ưu thiết kế trước khi chế tạo thực tế.

4. Làm thế nào để giảm tổn hao phản xạ trong anten lưỡng cực?
   Sử dụng phương pháp tiếp điện bằng cáp đồng trục kết hợp balun giúp cân bằng dòng điện trên hai cánh tay anten, giảm sóng phản xạ và tổn hao, nâng cao hiệu suất bức xạ.

5. Kích thước anten có ảnh hưởng thế nào đến hiệu suất?
   Kích thước anten ảnh hưởng đến trở kháng đầu vào và băng thông hoạt động. Anten lưỡng cực nửa bước sóng có trở kháng khoảng 73 Ω, trong khi anten ngắn hơn cần cuộn dây tải để điều chỉnh trở kháng, ảnh hưởng đến hiệu suất và băng thông.

Kết luận

• Luận văn đã thiết kế và mô phỏng thành công anten lưỡng cực kết hợp cấu trúc siêu vật liệu SRR, mở rộng băng thông hoạt động khoảng 20% so với anten đơn.
• Vật liệu FR4-epoxy được xác nhận là lựa chọn phù hợp cho thiết kế anten nhỏ gọn, chi phí thấp và hiệu suất ổn định.
• Phần mềm HFSS đóng vai trò quan trọng trong việc mô phỏng và tối ưu thiết kế anten trước khi chế tạo thực nghiệm.
• Kết quả đo thực tế tương đồng cao với mô phỏng, khẳng định tính khả thi và ứng dụng thực tiễn của thiết kế.
• Đề xuất tiếp tục nghiên cứu tối ưu phương pháp cấp nguồn và vật liệu mới để nâng cao hiệu suất anten trong các ứng dụng viễn thông hiện đại.

Tiếp theo, nghiên cứu sẽ tập trung vào phát triển anten đa băng tần và tích hợp các công nghệ mới nhằm đáp ứng nhu cầu ngày càng cao của mạng 5G và các thế hệ tiếp theo. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng kết quả này để phát triển các giải pháp anten hiệu quả hơn trong thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. GIỚI THIỆU CHUNG Nội dung chương này trình bày về hệ thống thu phát tín hiệu không dây, các tham số đặc tả hiệu suất của anten. Các thông số kỹ thuật này giúp ta có cái nhìn tổng thể về anten. Khái niệm về anten Anten là thiết bị dùng để bức xạ sóng điện từ hoặc thu nhận sóng điện từ.

Trong thông tin vô tuyến, anten có vai trò không thể thiếu bởi vì đã là hệ thống vô tuyến nghĩa là hệ thống trong đó có sử dụng sóng điện từ. Do đó không thể không dùng đến thiết bị để bức xạ hoặc thu sóng điện từ (thiết bị anten). Thiết bị dùng để bức xạ sóng điện từ (anten phát) hoặc thu nhận sóng (anten thu) từ không gian bên ngoài được gọi là anten. Nói cách khác, anten là cấu trúc chuyển tiếp giữa không gian tự do và thiết bị dẫn sóng (guiding device).

Trong một hệ thống liên lạc vô tuyến đơn giản bao gồm máy phát, máy thu, anten phát và anten thu, thông thường máy phát và anten phát cũng như máy thu và anten thu được nối với nhau qua đường truyền năng lượng điện từ, gọi là Fide. Trong hệ thống này, máy phát tạo ra dao động điện cao tần và dao động điện sẽ được truyền đi theo Fide đến Anten phát dưới dạng sóng điện từ ràng buộc. Sóng này được truyền theo fide tới máy thu. Yêu cầu của thiết bị anten và fide là phải thực hiện việc truyền và biến đổi năng lượng với hiệu suất cao nhất và không gây ra méo dạng tín hiệu [1].

Cấu tạo của anten sẽ quyết định đặc tính biến đổi năng lượng điện từ nói trên. Dưới đây là sơ đồ một hệ thống thu hoặc phát đơn giản với sự tham gia của anten: 11 Hình 1. Sơ đồ khối hệ thống thu và phát đơn giản Anten thu có nhiệm vụ ngược với anten phát, nghĩa là tiếp nhận sóng điện từ tự do từ không gian ngoài và biến đổi thành sóng điện từ ràng buộc. Tuy nhiên năng lượng mà anten thu nhận được sẽ chỉ có một phần được truyền tới máy thu, phần còn lại sẽ bức xạ trở lại không gian.

Hình ảnh anten như thiết bị chuyển tiếp. Anten được sử dụng với những mục đích khác nhau cũng có những yêu cầu khác nhau. Các thông số và đặc tính cơ bản của anten 1. Đồ thị bức xạ Một dạng bức xạ của anten được định nghĩa là một hàm toán học hay một biểu diễn đồ họa của đặc tính bức xạ của anten trong tọa độ không gian.

Trong hầu hết các trường hợp, dạng bức xạ được xác định trong trường ở vùng xa anten và được biểu diễn dưới dạng hàm của các tọa độ có hướng. Đặc tính bức xạ quan tâm nhiều nhất là sự phân bố không gian ba chiều của năng lượng bức xạ như một hàm của vị trí người quan sát với bán kính không đổi [2]. Hệ thống tọa độ phân tích anten 1. Độ rộng búp sóng (Beamwidth) Độ rộng búp sóng của anten được định nghĩa là góc giữa hai điểm trên hai cạnh đối diện nhau của dạng bức xạ cực đại.

Độ rộng búp sóng nửa công suất là góc giữa hai bán kính vector có giá trị bằng nửa cường độ công suất cực đại [3][4]. Búp sóng không gian ba chiều. Góc nửa công suất trong tỉ lệ dB. Hệ số định hướng (Directivity) Hệ số định hướng của anten được định nghĩa là tỉ lệ cường độ bức xạ trong một hướng nhận được từ anten trên cường độ bức xạ trung bình trên tất cả các hướng.

Nói 14 một cách đơn giản hơn, tính định hướng của nguồn không định hướng bằng tỉ lệ số cường độ bức xạ của nó ở hướng nhất định so với nguồn đẳng hướng.   = =   Nếu hướng không được chỉ định thì hướng cường độ bức xạ tối đa thể hiện theo công thức:    = D 0 = =   Trong đó: D: độ định hướng Dmax: độ định hướng lớn nhất U: cường độ bức xạ (W/đơn vị góc khối) Umax: cường độ bức xạ lớn nhất (W/đơn vị góc khối) U0: cường độ bức xạ của nguồn đẳng hướng (W/đơn vị góc khối) P rad : công suất bức xạ tổng cộng (W) Hình 1. Hình dạng hệ số định hướng trong mặt phẳng hai chiều của dipole nửa bước sóng so với anten đẳng hướng. Hệ số tăng ích (Gain) Độ tăng ích của anten trong một hướng xác định là tỉ số cường độ theo một hướng nhất định trên cường độ bức xạ có thể thu được nếu công suất đó nhận được bởi anten bức xạ đẳng hướng.

Hay một cách định nghĩa khác như sau: độ tăng ích của anten là số lần cần thiết phải tăng công suất dựa vào hệ thống anten khi chuyển từ một anten có hướng sang một anten vô hướng để sao cho vẫn giữ nguyên cường độ trường tại điểm thu theo hướng đã xác định (, )     ( , ) Gain = 4 = 4  ô    à  Công suất bức xạ (P rad) liên quan tới công suất đầu vào như sau: P rad = e cd.Pin Trong đó e cd là hiệu suất bức xạ của anten. Theo tiêu chuẩn của IEEE, độ tăng ích (Gain) không bao gồm sự thất thoát tổn hao từ sự không phối hợp trở kháng (suy hao phản xạ) và sự không đồng bộ phân cực. Băng thông hay dải tần công tác của anten (Bandwidth) Băng thông của anten được định nghĩa là dải tần số anten hoạt động có liên quan tới một vài đặc tính, phù hợp với một tiêu chuẩn đã xác định trước. Băng thông có thể được coi là dải tần số ở cả hai phía của tần số trung tâm (thông thường tần số cộng hưởng của dipole) nơi mà các đặc tính của anten (như trở kháng vào, dạng bức xạ, độ rộng búp sóng, phân cực, mức búp sóng phụ, tăng ích, hướng búp sóng, hiệu suất bức xạ) nằm trong giá trị chấp nhận được của tần số trung tâm đó.

Ta có thể chia dải tần làm 3 nhóm:  •  5%: băng thông hẹp   • 5%   20%: băng thông rộng   •  20%: băng thông siêu rộng  16 Hình 1. Băng thông của anten 1. Đặc tính phân cực (Polarization) Đặc tính phân cực của một anten được định nghĩa là đặc tính phân cực của sóng truyền đi hay bức xạ bởi anten đó. Phân cực này là đặc tính phân cực trong hướng độ tăng tích cực đại.

Trong thực tế, phân cực năng lượng bức xạ biến đổi theo hướng từ trung tâm của anten, do đó các phần của bức xạ khác nhau có thể phân cực khác nhau. Mặt phẳng phân cực là mặt phẳng chứa vector E và phương truyền lan của sóng điện từ: • Nếu mặt phẳng phân cực không thay đổi thì sóng điện từ phẳng đó là phân cực thẳng. Trong trường hợp này vector E luôn song song với một trục cố định. • Nếu mặt phẳng quay xung quanh trục của phương lan truyền sóng thì gọi là phân cực quay, trong trường hợp này vector E quay xung quanh trục đó.

Có hai loại phân cực quay là phân cực tròn và phân cực elip. Trở kháng vào của anten (Imput Impedance) Trở kháng vào của anten Z A bao gồm cả phần thực (trở kháng) và phần ảo (dung kháng hoặc cảm kháng) là tỉ số giữa điện áp UA đặt vào anten và dòng điện I A chạy trong anten.  ZA = = R A + jXA  Thành phần thực của trở kháng vào RA được xác định bởi công suất đặt vào anten PA và dòng điện hiệu dụng tại đầu vào của anten I Ae 17  RA =  Thành phần trở kháng R A bao gồm hai thành phần: RA = R r + R L Trong đó: Rr : trở kháng bức xạ của anten RL: điện trở suy hao của anten 1. Kết luận chương Chương này đã trình bày một vài chi tiết cơ bản về các thông số và đặc tính quan trọng của một anten, từ đó giúp ta nhìn nhận rõ cách thức hoạt động của nó.

Từ các thông số kĩ thuật trên ta sẽ đưa ra được mục tiêu thiết kế chi tiết để chế tạo anten đúng như yêu cầu. ANTEN LƯỠNG CỰC Nội dung chương trình bày khái quát về anten lưỡng cực, bao gồm các loại anten lưỡng cực, cách tiếp điện cho anten lưỡng cực, mô hình bức xạ, trở kháng đầu vào của anten. Bên cạnh đó, luận văn làm rõ tính chất của loại vật liệu nền làm anten là FR4. Giới thiệu chung 2.1 Anten lưỡng cực Một anten lưỡng cực là loại anten radio đơn giản nhất, bao gồm một thanh dẫn điện có độ dài bằng một nửa độ dài của bước sóng tối đa mà anten được tạo ra.

Thanh dây này được chia ở giữa và hai phần được cách nhau bằng một chất cách điện. Mỗi thanh được kết nối với một cáp đồng trục ở cuối gần nhất giữa anten. Điện áp tần số vô tuyến được áp dụng cho anten lưỡng cực ở giữa, giữa hai dây dẫn. Dipole cung cấp hiệu suất tốt nhất nếu nó dài hơn nửa bước trên mặt đất, bề mặt của một cơ thể của nước hoặc môi trường dẫn ngang như tấm lợp kim loại.

Các yếu tố cũng nên là một bước sóng nhất định đi từ vật cản dẫn điện như tháp hỗ trợ, dây tiện ích và anten khác. Anten lưỡng cực được định hướng theo chiều dọc, chiều ngang hoặc nghiêng. Sự phân cực của các trường điện từ được phát ra bởi các anten truyền lưỡng cực tương ứng với định hướng phần tử. Hiện tại tần số vô tuyến (RF) trong lưỡng cực là cực đại tại các tâm của lưỡng cực và ở mức tối thiểu ở các đầu của phần tử, và ngược lại với điện áp RF.

Anten lưỡng cực.2 Các loại anten lưỡng cực Anten lưỡng cực ngắn Một lưỡng cực ngắn là một lưỡng cực được hình thành bởi hai dây dẫn với tổng chiều dài L ít hơn một nửa bước sóng (λ / 2), chiều dài tối thiểu mà anten cộng hưởng ở tần số hoạt động. Để làm cho cộng hưởng anten, cho phép nguồn cấp dữ liệu hiệu quả từ một đường dây truyền tải, cần phải có cuộn dây tải để hủy phản ứng điện dung của anten. Các lưỡng cực ngắn được sử dụng trong các ứng dụng mà một lưỡng cực nửa sóng đầy đủ sẽ quá dài và rườm rà. Khi chiều dài bị giảm, các báo cáo định lượng dưới đây trở nên chính xác.

Anten lưỡng cực ngắn. Điểm cấp dữ liệu thường ở trung tâm của lưỡng cực. Cấu hình hiện tại trong mỗi phần tử, thực sự là đầu đuôi của một sóng đứng hình sin, là khoảng một phân phối hình tam giác giảm từ dòng nguồn cấp dữ liệu xuống 0 ở các đầu.
