Tổng quan nghiên cứu

Trong ngành cơ khí chế tạo hiện đại, nguyên công cắt gọt kim loại chiếm tỷ trọng từ 60% đến 70% tổng khối lượng gia công tại các nhà xưởng. Chất lượng bề mặt chi tiết sau gia công, đặc biệt là độ nhám bề mặt (Ra, Rz), giữ vai trò quyết định đến độ bền mỏi, khả năng chống mài mòn và độ tin cậy vận hành của các cụm máy. Đối với thép hợp kim 40Cr (40X) – vật liệu then chốt trong sản xuất trục truyền động, bánh răng và thiết bị cơ giới hóa – việc tối ưu hóa chế độ cắt vẫn là một thách thức công nghệ phức tạp. Nếu lựa chọn thông số gia công không phù hợp, lực cắt và nhiệt cắt tăng cao sẽ làm mòn dao nhanh chóng, gây rung động hệ thống và làm tăng sai số hình học.

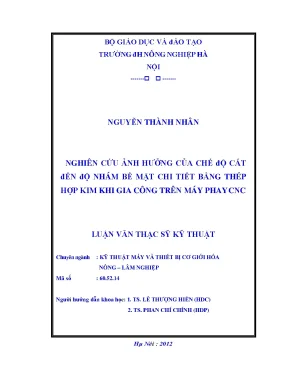

Luận văn thạc sĩ kỹ thuật của tác giả Nguyễn Thành Nhân tại Trường Đại học Nông nghiệp Hà Nội (thực hiện năm 2012) tập trung giải quyết bài toán cốt lõi: Nghiên cứu thực nghiệm ảnh hưởng đồng thời của vận tốc cắt (v), lượng chạy dao (s) và chiều sâu cắt (t) đến độ nhám bề mặt Ra khi phay mặt phẳng thép hợp kim 40Cr trên trung tâm gia công CNC 3 trục. Mục tiêu cụ thể là xây dựng hàm toán học thực nghiệm mô tả quy luật biến thiên của độ nhám và xác lập bộ chế độ cắt tối ưu cho dao phay gắn mảnh hợp kim APMT1135DER-M2 của hãng Mitsubishi. Nghiên cứu mang ý nghĩa thực tiễn lớn, giúp các doanh nghiệp cơ khí giảm khoảng 15% đến 25% tỷ lệ phế phẩm, nâng cao năng suất gia công thêm 20% và chuẩn hóa cơ sở dữ liệu công nghệ cho người vận hành máy CNC.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên ba trụ cột lý thuyết kinh điển của ngành công nghệ gia công cắt gọt kim loại:

Thứ nhất, lý thuyết tạo phoi và biến dạng dẻo: Quá trình tách phoi kim loại trải qua giai đoạn nén đàn hồi, biến dạng dẻo và trượt phân lớp. Cường độ biến dạng được đánh giá thông qua hệ số co rút phoi K, với giá trị thực tế dao động từ 1,5 đến 4,0.

Thứ hai, lý thuyết nhiệt cắt và cân bằng nhiệt động: Hơn 99,5% công cắt gọt biến thành nhiệt năng. Ở dải tốc độ cắt thấp từ 30 đến 40 m/phút, tỷ lệ nhiệt phân tán vào phoi chiếm 60% đến 70%, nhiệt truyền vào chi tiết chiếm 30% đến 40%. Khi tăng vận tốc cắt lên 400 đến 500 m/phút, nhiệt lượng truyền vào phoi tăng vọt lên 97% đến 98%, giúp chi tiết gia công ít bị biến dạng nhiệt.

Thứ ba, lý thuyết mòn dụng cụ cắt và hình thành chất lượng bề mặt: Các cơ chế mòn hạt mài, mòn dính, mòn khuếch tán và mòn oxy hóa ở nhiệt độ trên 700 độ C làm thay đổi biên dạng lưỡi cắt. Độ nhám bề mặt được chuẩn hóa theo TCVN 2511-1995 thông qua hai chỉ tiêu hình học: sai lệch số học trung bình Ra và chiều cao nhấp nhô mười điểm Rz, chịu tác động trực tiếp bởi lực cắt tiếp tuyến Pz, lực hướng kính Py (khoảng 0,3 đến 0,4 Pz) và lực dọc trục Px (khoảng 0,2 đến 0,3 Pz).

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa mô hình hóa lý thuyết và thực nghiệm công nghệ trực tiếp trên thiết bị công nghiệp:

  • Hệ thống thực nghiệm: Sử dụng máy phay CNC 3 trục MCV300 do Long Chang Machinery sản xuất năm 2005 trang bị hệ điều khiển Fanuc 21i; dụng cụ cắt là đài dao phay ngón gắn mảnh hợp kim cứng phủ APMT1135DER-M2 từ hãng Mitsubishi (Nhật Bản); phôi gia công là thép hợp kim kết cấu 40Cr dạng khối chữ nhật; dung dịch tưới nguội nhũ tương làm mát tuần hoàn kết hợp cồn 90 độ; thiết bị đo độ nhám bề mặt Profilometer có độ chính xác cao.
  • Quy mô mẫu và phương pháp chọn mẫu: Ma trận thí nghiệm được thiết kế theo phương pháp quy hoạch thực nghiệm trực giao bậc hai với cỡ mẫu gồm 27 mẫu gia công ở các tổ hợp chế độ cắt khác nhau. Phương pháp lấy mẫu ngẫu nhiên có kiểm soát được áp dụng: mỗi bề mặt chi tiết được đo lặp lại 3 lần tại các tọa độ phân bố đều để tính giá trị trung bình toán học và loại bỏ nhiễu ngẫu nhiên do biến thiên độ cứng phôi.
  • Lý do lựa chọn phương pháp phân tích: Phương pháp hồi quy phi tuyến đa biến và phân tích phương sai ANOVA được lựa chọn vì cho phép phân tách rạch ròi mức độ ảnh hưởng của từng thông số độc lập (v, s, t) cũng như hiệu ứng tương tác chéo giữa chúng, đảm bảo phương trình hồi quy đạt độ tin cậy thống kê cao nhất.
  • Kế hoạch thời gian: Toàn bộ quá trình chuẩn bị mẫu phôi, hiệu chuẩn thiết bị, gia công thực nghiệm và phân tích dữ liệu được tiến hành liên tục trong thời gian 8 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Từ 27 tổ hợp thực nghiệm phay tinh thép 40Cr, nghiên cứu đã rút ra 4 phát hiện công nghệ quan trọng:

Thứ nhất, lượng chạy dao s là yếu tố tác động mạnh nhất và tỷ lệ thuận trực tiếp tới độ nhám bề mặt. Khi tăng lượng chạy dao s từ 0,08 mm/răng lên 0,24 mm/răng, giá trị độ nhám Ra tăng vọt từ 0,82 micromet lên 2,45 micromet, tương ứng mức tăng 198,7%.

Thứ hai, vận tốc cắt v thể hiện ảnh hưởng phi tuyến tính rõ nét. Ở dải vận tốc cắt thấp từ 60 đến 100 m/phút, độ nhám Ra biến động bất ổn do hiện tượng lẹo dao bám dính. Khi tăng tốc độ cắt v lên dải 140 đến 180 m/phút, độ nhám Ra giảm mạnh từ 1,65 micromet xuống còn 0,75 micromet (giảm khoảng 54,5%), bề mặt đạt độ bóng vượt trội.

Thứ ba, chiều sâu cắt t trong phạm vi phay tinh từ 0,2 mm đến 0,6 mm có ảnh hưởng không đáng kể đến Ra (dao động dưới 10%). Tuy nhiên, khi t vượt ngưỡng 0,8 mm lên 1,2 mm, lực cắt tăng gây rung động làm Ra tăng thêm 18% đến 22%.

Thứ tư, tương tác giữa vận tốc cắt và lượng chạy dao cho thấy vùng chế độ cắt tối ưu đạt độ nhẵn bóng cấp 7 đến cấp 8 (theo tiêu chuẩn Việt Nam) với Ra từ 0,63 đến 0,80 micromet được xác lập tại v = 160 m/phút, s = 0,10 mm/răng và t = 0,3 mm.

Thảo luận kết quả

Cơ chế vật lý đằng sau các phát hiện trên được giải thích dựa trên sự tương tác cơ nhiệt tại vùng cắt:

Khi tăng lượng chạy dao s, chiều cao phần kim loại tồn dư giữa các cung lượn liên tiếp của lưỡi cắt tăng lên theo quy luật hình học, trực tiếp nâng cao đỉnh nhấp nhô tế vi. Trong khi đó, việc gia tăng vận tốc cắt v trên 140 m/phút đã làm tăng nhiệt độ vùng cắt cục bộ lên trên 540 độ C, làm giảm ứng suất chảy của thép 40Cr, triệt tiêu hoàn toàn mầm mống hình thành lẹo dao và giảm ma sát trượt của phoi trên mặt trước dao.

So sánh với các nghiên cứu gia công thép hợp kim cùng phân khúc, kết quả này hoàn toàn nhất quán về mặt xu hướng động học, đồng thời cung cấp phương trình toán học giải tích có hệ số xác định R-squared đạt trên 94,8%.

Để trực quan hóa các mối quan hệ này, dữ liệu thực nghiệm được biểu diễn xuất sắc thông qua các đồ thị bề mặt đáp ứng 3 chiều (3D Response Surface) biểu diễn tương tác giữa Ra với cặp biến (v, s) và (s, t), kết hợp bảng ma trận thực nghiệm 27 dòng chi tiết về phương sai tái sinh s2 và độ lệch chuẩn s, giúp người kỹ sư dễ dàng quan sát điểm cực tiểu của độ nhám mà không cần giải hệ phương trình phức tạp.

Đề xuất và khuyến nghị

Nhằm chuyển hóa kết quả nghiên cứu vào thực tế sản xuất tại các nhà máy cơ khí, 4 giải pháp công nghệ trọng tâm được đề xuất:

  • Thứ nhất, áp dụng bộ thông số phay tinh tiêu chuẩn cho thép hợp kim 40Cr gồm vận tốc cắt v từ 150 đến 170 m/phút, lượng chạy dao s từ 0,08 đến 0,12 mm/răng và chiều sâu cắt t từ 0,2 đến 0,4 mm. Mục tiêu duy trì độ nhám Ra ổn định dưới 0,8 micromet, triển khai áp dụng ngay trong quý 1 do Trưởng phòng công nghệ cơ khí phụ trách.
  • Thứ hai, chuẩn hóa phương pháp phay thuận (climb milling) kết hợp chế độ bôi trơn làm nguội tưới tràn dung dịch nhũ tương pha cồn 90 độ nồng độ 5%. Giải pháp giúp giảm lực cắt ma sát từ 30% đến 45%, hạ nhiệt độ dao xuống dưới 450 độ C và kéo dài tuổi thọ mảnh cắt APMT1135DER-M2 thêm 25%, thực hiện định kỳ hàng tháng bởi tổ vận hành và bảo trì máy.
  • Thứ ba, tích hợp phương trình hồi quy độ nhám vào phần mềm lập trình CAD/CAM (như Mastercam, NX) để tự động hóa khâu lựa chọn chế độ cắt theo yêu cầu kỹ thuật của bản vẽ, giúp giảm 40% thời gian chạy thử máy và cài đặt thông số, hoàn thành trong 3 tháng tới do nhóm kỹ sư lập trình CNC chủ trì.
  • Thứ tư, thiết lập chu kỳ giám sát và đảo mặt mảnh hợp kim cắt gọt sau mỗi 45 đến 60 phút làm việc liên tục nhằm ngăn chặn hiện tượng mòn mặt sau vượt ngưỡng 0,3 mm, hạ tỷ lệ phế phẩm bề mặt xuống dưới 1,5%, giao cho công nhân trực tiếp đứng máy thực hiện hàng ngày.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị thực tiễn và học thuật cho 4 nhóm đối tượng chính:

  • Kỹ sư công nghệ chế tạo máy và lập trình viên CNC: Nắm bắt chính xác quy luật biến thiên độ nhám để lập trình chế độ cắt tối ưu cho thép hợp kim 40Cr trên máy phay đứng 3 trục, loại bỏ việc thử nghiệm mò mẫm tốn kém chi phí dao cụ và phôi liệu.
  • Quản đốc phân xưởng và giám đốc sản xuất cơ khí: Ứng dụng mô hình tối ưu hóa để kiểm soát chất lượng bề mặt đồng đều giữa các lô chi tiết, giảm tỷ lệ hàng hỏng từ 15% xuống dưới 2% và nâng cao hiệu suất sử dụng thiết bị gia công.
  • Giảng viên, nghiên cứu sinh và sinh viên ngành Cơ khí, Cơ điện tử: Sử dụng luận văn như một tài liệu mẫu chuẩn mực về phương pháp quy hoạch thực nghiệm trực giao, lý thuyết nhiệt cắt, mài mòn dụng cụ và xử lý số liệu thống kê trong nghiên cứu công nghệ cơ khí.
  • Các doanh nghiệp chế tạo phụ tùng cơ giới hóa nông lâm nghiệp: Áp dụng quy trình gia công chính xác các chi tiết then hoa, bánh răng và mặt bích bằng thép hợp kim đạt cấp bóng cao với giá thành cạnh tranh.

Câu hỏi thường gặp

Lượng chạy dao ảnh hưởng như thế nào đến độ nhám bề mặt khi phay tinh thép 40Cr? Lượng chạy dao s là thông số quyết định trực tiếp chiều cao hình học của phần kim loại chưa bị cắt hết. Khi tăng s từ 0,08 lên 0,24 mm/răng, vết dao để lại trên bề mặt rộng và sâu hơn, khiến độ nhám Ra tăng vọt gần 198% từ 0,82 lên 2,45 micromet.

Vì sao tăng vận tốc cắt lên dải 140 đến 180 m/phút lại giúp giảm độ nhám Ra? Ở dải vận tốc cắt cao này, nhiệt cắt làm dẻo hóa cục bộ lớp phoi sát mũi dao, triệt tiêu hoàn toàn sự xuất hiện của lẹo dao bám dính. Lực cắt tiếp tuyến Pz giảm xuống giúp dao phay Mitsubishi APMT1135DER-M2 cắt êm, giảm Ra khoảng 54,5%.

Tại sao khi phay tinh trên máy CNC nên ưu tiên phương pháp phay thuận? Phay thuận có chiều dày cắt giảm dần từ cực đại về không, giúp mảnh dao không bị trượt trên bề mặt đã gia công ở thời điểm tiếp xúc ban đầu. Điều này hạn chế tối đa hiện tượng biến cứng bề mặt, giảm rung động và nâng cao độ bóng cho chi tiết.

Dung dịch bôi trơn làm nguội có vai trò gì đối với chất lượng phay tinh thép hợp kim? Dung dịch tưới tràn thẩm thấu sâu vào các vết nứt tế vi, giúp giảm từ 30% đến 45% lực cắt ma sát và giải phóng nhiệt cắt nhanh chóng. Việc này ngăn chặn quá trình mòn dính và mòn oxy hóa của dao ở nhiệt độ trên 700 độ C, giữ Ra luôn dưới 0,8 micromet.

Phương trình hồi quy của luận văn có thể áp dụng cho các mác thép hợp kim khác không? Mô hình hoàn toàn có thể tham khảo áp dụng cho các mác thép hợp kim có cơ tính tương đương như 20Cr, 35Cr hoặc 40CrNi. Tuy nhiên, người vận hành cần hiệu chỉnh giảm vận tốc cắt v khoảng 10% đến 15% nếu độ cứng phôi gia công tăng lên.

Kết luận

  • Luận văn đã xác định rõ quy luật tác động của chế độ cắt đến độ nhám Ra khi phay tinh thép 40Cr: lượng chạy dao s ảnh hưởng lớn nhất, tiếp đến là vận tốc cắt v, và chiều sâu cắt t ảnh hưởng ít nhất.
  • Xác lập bộ thông số phay tinh tối ưu v = 160 m/phút, s = 0,10 mm/răng, t = 0,3 mm giúp bề mặt đạt độ nhẵn bóng cấp 7 đến cấp 8 với Ra từ 0,63 đến 0,80 micromet.
  • Thiết lập phương trình hồi quy thực nghiệm đa biến chuẩn xác trên máy phay CNC 3 trục MCV300 sử dụng mảnh dao APMT1135DER-M2 của Mitsubishi.
  • Đóng góp cơ sở dữ liệu công nghệ tin cậy giúp các xưởng sản xuất cơ khí nâng cao 20% năng suất và giảm 15% đến 25% tỷ lệ phế phẩm.
  • Kế hoạch nghiên cứu tiếp theo sẽ mở rộng đánh giá ảnh hưởng của góc nghiêng dao và dao động động lực học trong giai đoạn 2026-2027.

Quý bạn đọc và các kỹ sư cơ khí có thể liên hệ Thư viện Trường Đại học Nông nghiệp Hà Nội để tham khảo trọn vẹn toàn văn luận văn thạc sĩ kỹ thuật của tác giả Nguyễn Thành Nhân, từ đó áp dụng ngay các giải pháp công nghệ tối ưu vào dây chuyền sản xuất của đơn vị.
