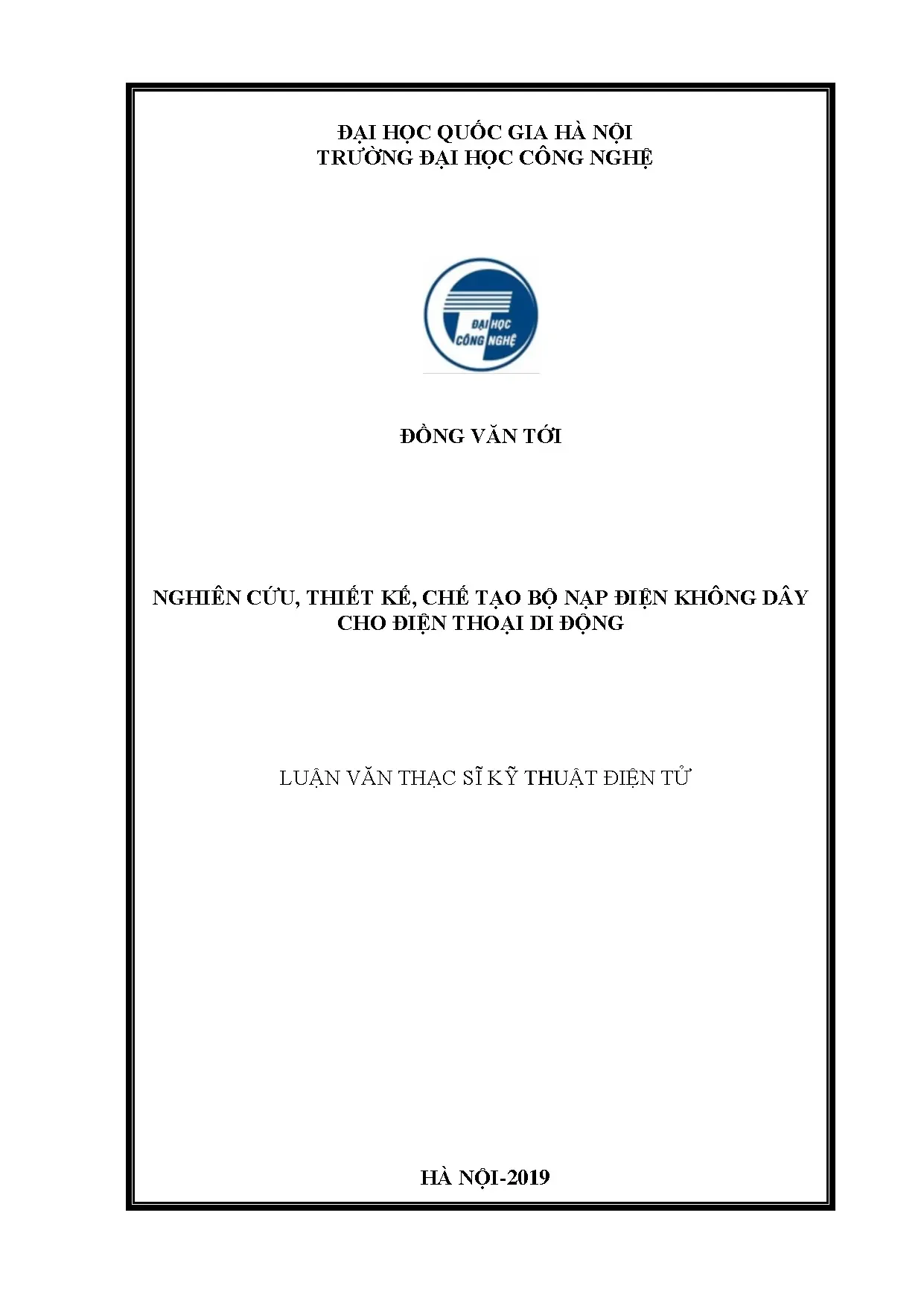

Luận văn: Nghiên cứu, Thiết kế, Chế tạo bộ nạp điện không dây cho điện thoại di động

Tìm hiểu về công nghệ sạc điện không dây cho điện thoại. Nghiên cứu nguyên lý hoạt động, các chuẩn sạc, và hướng dẫn chế tạo bộ sạc đơn giản tại nhà.

• Tác giả: Đồng Văn Tới
• Người hướng dẫn: GS.TS Bạch Gia Dương
• Trường học: Trường Đại Học Công Nghệ - Đại Học Quốc Gia Hà Nội
• Chuyên ngành: Công Nghệ Kỹ Thuật Điện Tử, Truyền Thông
• Đề tài: Nghiên cứu, thiết kế, chế tạo bộ nạp điện không dây cho điện thoại di động
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỤC LỤC
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG TRUYỀN NĂNG LƯỢNG SIÊU CAO TẦN
• 1.1. Truyền năng lượng không dây
• 1.2. Lịch sử hệ thống truyền năng lượng không dây[5]
• 1.3. Đặc điểm chung của hệ thống
• 1.4. Mô hình hệ thống truyền năng lượng không dây
• 1.5. Tổng hợp các nghiên cứu phần phát của WPT[12]
• 1.6. Tìm hiểu Anten mảng vi dải nhiều phần tử[2]
• 1.7. Tổng hợp các nghiên cứu về Rectenna[9]
• 1.7.1. Các nghiên cứu về rectenna
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA KỸ THUẬT SIÊU CAO TẦN
• 2.1. Cơ sở lý thuyết kỹ thuật siêu cao tần
• 2.1.1. Giới thiệu chung[4]
• 2.1.2. Các tham số cơ bản
• 2.2. Kỹ thuật phối hợp trở kháng
• 2.2.1. Khái quát chung
• 2.2.2. Phối hợp trở kháng dùng phần từ tập trung
• 2.2.3. Phối hợp trở kháng dùng dây chêm
• 2.2.4. Phối hợp trở kháng dùng đoạn một phần tư bước sóng λ/4
• 2.3. Anten mảng vi dải nhiều phần tử[2]
• 3. CHƯƠNG 3: NGHIÊN CỨU, THIẾT KẾ, CHẾ TẠO KHỐI PHÁT-THU CỦA BỘ NẠP ĐIỆN KHÔNG DÂY CHO ĐIỆN THOẠI
• 3.1. Nghiên cứu, thiết kế, chế tạo bộ khuếch đại đệm dùng chip SHF-0189
• 3.1.1. Chip cao tần SHF-0189[10]
• 3.1.2. Phối hợp trở kháng cho chip SHF-0189
• 3.1.3. Đo đạc kết quả và nhận xét
• 3.2. Nghiên cứu, thiết kế và chế tạo bộ khuếch đại công suất dùng chip SHF-0589
• 3.2.1. Chip cao tần SHF-0589[11]
• 3.2.2. Phối hợp trở kháng cho chip SHF-0589
• 3.2.3. Đo đạc kết quả
• 3.3. Thực hiện ghép nối bộ khuếch đại đệm và bộ khuếch đại công suất
• 3.4. Thiết kế anten mảng vi dải
• 3.4.1. Yêu cầu thiết kế
• 3.4.2. Mô phỏng anten
• 3.4.3. Kết quả mô phỏng
• 3.4.4. Chế tạo và đo đạc anten
• 3.5. Nghiên cứu, thiết kế mạch chỉnh lưu Rectenna
• 3.5.1. Mạch nhân áp phối hợp trở kháng theo kiểu đoạn dây chêm đơn hở mạch
• 3.6. Thử nghiệm truyền năng lượng không dây
• TÀI LIỆU THAM KHẢO
• DANH MỤC TỪ VIẾT TẮT
• DANH MỤC CÁC BẢNG BIỂU
• DANH MỤC CÁC HÌNH VẼ VÀ ĐỒ THỊ
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ HỆ THỐNG TRUYỀN NĂNG LƯỢNG SIÊU CAO TẦN
• 1.1. Truyền năng lượng không dây
• 1.2. Lịch sử hệ thống truyền năng lượng không dây[5]
• 1.3. Đặc điểm chung của hệ thống
• 1.4. Mô hình hệ thống truyền năng lượng không dây
• 1.5. Tổng hợp các nghiên cứu phần phát của WPT[11]
• 1.6. Tìm hiểu Anten mảng vi dải nhiều phần tử[2]
• 1.7. Tổng hợp các nghiên cứu về Rectenna[8]
• 1.7.1. Rectenna
• 1.7.2. Các nghiên cứu về rectenna
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT CỦA KỸ THUẬT SIÊU CAO TẦN
• 2.1. Cơ sở lý thuyết kỹ thuật siêu cao tần
• 2.1.1. Giới thiệu chung[4]
• 2.1.2. Các tham số cơ bản
• 2.2. Kỹ thuật phối hợp trở kháng
• 2.2.1. Khái quát chung
• 2.2.2. Phối hợp trở kháng dùng phần từ tập trung
• 2.2.3. Phối hợp trở kháng dùng dây chêm
• 2.2.4. Phối hợp trở kháng dùng đoạn một phần tư bước sóng λ/4
• 2.3. Anten mảng vi dải nhiều phần tử[2]
• 3. CHƯƠNG 3: NGHIÊN CỨU, THIẾT KẾ, CHẾ TẠO KHỐI PHÁT-THU CỦA BỘ NẠP ĐIỆN KHÔNG DÂY CHO ĐIỆN THOẠI
• 3.1. Nghiên cứu, thiết kế, chế tạo bộ khuếch đại đệm dùng chip SHF-0189
• 3.1.1. Chip cao tần SHF-0189[10]
• 3.1.2. Phối hợp trở kháng cho chip SHF-0189
• 3.1.3. Đo đạc kết quả và nhận xét
• 3.2. Nghiên cứu, thiết kế và chế tạo bộ khuếch đại công suất dùng chip SHF-0589
• 3.2.1. Chip cao tần SHF-0589[11]
• 3.2.2. Phối hợp trở kháng cho chip SHF-0589
• 3.2.3. Đo đạc kết quả
• 3.3. Thực hiện ghép nối bộ khuếch đại đệm và bộ khuếch đại công suất
• 3.4. Thiết kế anten mảng vi dải
• 3.4.1. Yêu cầu thiết kế
• 3.4.2. Mô phỏng anten
• 3.4.3. Kết quả mô phỏng
• 3.4.4. Chế tạo và đo đạc anten
• 3.5. Nghiên cứu, thiết kế mạch chỉnh lưu Rectenna
• 3.5.1. Mạch nhân áp phối hợp trở kháng theo kiểu đoạn dây chêm đơn hở mạch
• 3.6. Thử nghiệm truyền năng lượng không dây
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nạp Điện Không Dây Lịch Sử Tiềm Năng

Nạp điện không dây, hay truyền năng lượng không dây (WPT), là quá trình truyền năng lượng điện từ nguồn đến thiết bị tiêu thụ mà không cần dây dẫn vật lý. Khác với truyền thông tin không dây, truyền tải điện năng không dây tập trung vào hiệu suất và mật độ năng lượng. Lịch sử phát triển của công nghệ này bắt đầu từ những ý tưởng của Nikola Tesla vào cuối thế kỷ 19, và tiếp tục được nghiên cứu, phát triển cho đến ngày nay. Tesla đã chứng minh khả năng thắp sáng đèn huỳnh quang không dây. Những năm gần đây, Splashpower đã ứng dụng cộng hưởng từ trường cho các thiết bị di động. Nhóm nghiên cứu MIT đã truyền năng lượng không dây để thắp sáng bóng đèn 60W với hiệu suất 40%. Các nhà khoa học Nhật Bản đã thử nghiệm truyền tải năng lượng vi sóng công suất 1.8kW qua 55 mét. Theo tài liệu, Brown đã trình diễn mô hình máy bay trực thăng thu năng lượng từ chùm tia vi ba. Sạc không dây có thể được chia thành hai loại chính: dựa trên cảm ứng điện từ (cảm ứng từ) và dựa trên sóng điện từ. Cảm ứng từ được dùng cho các thiết bị tiệm cận, còn sóng điện từ truyền tải năng lượng ở khoảng cách lớn hơn, thậm chí hàng nghìn km. Một hệ thống sạc không dây cơ bản bao gồm bộ phát, bộ thu, và các thành phần hỗ trợ như anten, mạch điều khiển, và mạch chỉnh lưu. Ứng dụng tiềm năng của sạc không dây là vô hạn, từ sạc điện thoại, xe điện, đến truyền tải năng lượng từ vệ tinh mặt trời về Trái Đất. Tuy nhiên, để đạt được hiệu suất cao và an toàn, cần giải quyết nhiều thách thức về thiết kế, vật liệu, và quy định.

1.1. Lịch Sử Phát Triển Các Mốc Quan Trọng Của WPT

Nikola Tesla là người tiên phong với các thí nghiệm truyền điện năng không dây. Công trình của ông đã mở đường cho các nghiên cứu sau này. Kazuya và Kan Akatsu đã đạt được hiệu suất 73% với công suất 2.4W trong hệ thống truyền năng lượng không dây khoảng cách gần sử dụng các bộ lọc LC cho phía phát. Điều này đánh dấu một bước tiến quan trọng trong việc cải thiện hiệu suất của hệ thống. Công ty Splashpower đã sử dụng các cuộn dây cộng hưởng trong một mặt phẳng để truyền hàng chục Watt vào các thiết bị khác nhau. Các nghiên cứu tiếp tục tập trung vào việc tối ưu hóa hiệu suất và phạm vi truyền tải.

1.2. Ưu Điểm Hạn Chế Của Công Nghệ Sạc Không Dây Hiện Nay

Sạc không dây mang lại sự tiện lợi, loại bỏ sự cần thiết của dây cáp. Nó cũng mở ra khả năng sạc các thiết bị trong môi trường khắc nghiệt. Tuy nhiên, hiệu suất sạc không dây thường thấp hơn sạc có dây, và khoảng cách truyền tải còn hạn chế. Ngoài ra, vấn đề an toàn bức xạ điện từ cũng cần được xem xét kỹ lưỡng. Các giải pháp hiện tại đang tìm cách khắc phục những hạn chế này.

II. Thách Thức Hiệu Suất Khoảng Cách Truyền Tải Điện Không Dây

Một trong những thách thức lớn nhất của công nghệ sạc không dây là hiệu suất truyền tải. Năng lượng hao hụt trong quá trình chuyển đổi và truyền dẫn làm giảm đáng kể hiệu quả tổng thể của hệ thống. Việc tối ưu hóa các thành phần như anten, mạch chỉnh lưu, và mạch điều khiển là rất quan trọng. Bên cạnh đó, khoảng cách truyền tải cũng là một yếu tố then chốt. Các hệ thống hiện tại thường chỉ hoạt động hiệu quả trong phạm vi ngắn, điều này hạn chế tính ứng dụng của công nghệ. Theo tài liệu, các hệ thống robot hay xe tự lái sẽ tự động hóa hoàn toàn khi việc sạc năng lượng dễ dàng được tự động hóa. Các thiết bị điện trong gia đình sẽ không còn cần phải cắm điện nữa. Các thiết bị di động cầm tay sẽ không còn phải quá nặng do pin và cũng không cần phải sạc pin mỗi ngày. Việc nghiên cứu các phương pháp truyền tải năng lượng ở khoảng cách xa hơn, đồng thời duy trì hiệu suất cao, là một mục tiêu quan trọng. Giải pháp là sử dụng tần số cộng hưởng và các kỹ thuật tập trung năng lượng. Việc nâng cao hiệu quả các bộ chỉnh lưu và giảm thất thoát năng lượng do phản xạ cũng là những mục tiêu cần đạt được. Các nhà khoa học Ding Binh Lin, His Tseng Chou, Jui-Hung và Yu-Lin Cheng đi theo hướng phân tích các đặc điểm ứng xử của sóng điện từ trong trường gần, từ đó tối ưu thiết kế anten thu và phát để nâng cao hiệu suất truyền năng lượng.

2.1. Ảnh Hưởng Của Các Yếu Tố Môi Trường Đến Sạc Không Dây

Các yếu tố môi trường như vật cản, nhiễu điện từ, và điều kiện thời tiết có thể ảnh hưởng đến hiệu suất sạc không dây. Vật cản có thể hấp thụ hoặc phản xạ sóng điện từ, làm giảm năng lượng đến thiết bị thu. Nhiễu điện từ từ các thiết bị khác có thể gây cản trở quá trình truyền tải. Việc thiết kế hệ thống truyền năng lượng điện từ cần xem xét đến các yếu tố này để đảm bảo hoạt động ổn định.

2.2. Tìm Hiểu về Các Tổn Hao Năng Lượng Thường Gặp trong WPT

Các tổn hao năng lượng trong truyền tải điện năng không dây có thể xảy ra ở nhiều giai đoạn, bao gồm chuyển đổi AC/DC, phát sóng, truyền dẫn, thu sóng, và chỉnh lưu DC. Các tổn hao này có thể do điện trở, phản xạ, và bức xạ không mong muốn. Việc sử dụng các linh kiện hiệu suất cao, kỹ thuật phối hợp trở kháng, và thiết kế anten tối ưu có thể giúp giảm thiểu các tổn hao này.

2.3. Giải Pháp Tối Ưu Hóa Hiệu Suất Hệ Thống Rectenna

Một số các nghiên cứu theo hướng nâng cao hiệu suất phía phát, tập trung nâng hiệu suất của bóng khuếch đại để làm tang hiệu suất tạo chùm tia năng lượng công suất lớn cho phép truyền năng lượng đi hiệu quả hơn. Cần tăng kích thước và số lượng các bộ rectenna để đáp ứng tăng mức công suất truyền tải.

III. Phương Pháp Tăng Cường Hiệu Suất Sạc Chuẩn Qi Cộng Hưởng

Chuẩn sạc Qi là một tiêu chuẩn quốc tế cho sạc không dây, được phát triển bởi Wireless Power Consortium (WPC). Tiêu chuẩn này sử dụng cảm ứng điện từ để truyền năng lượng giữa bộ sạc và thiết bị. Sạc không dây chuẩn Qi phổ biến trong các điện thoại thông minh và các thiết bị di động khác. Việc sử dụng tần số cộng hưởng là một phương pháp khác để tăng cường hiệu suất sạc không dây. Các hệ thống cộng hưởng có thể truyền năng lượng ở khoảng cách xa hơn so với các hệ thống cảm ứng điện từ truyền thống. Theo tài liệu, trong các hệ thống thu phát năng lượng không dây sử dụng sóng siêu cao tần, các anten đóng vai trò vô cùng quan trọng trong khía cạnh định hướng năng lượng nên anten ảnh hưởng rất lớn đến hiêu suất thu phát của cả hệ thống. Việc kết hợp cả hai phương pháp này có thể mang lại hiệu quả cao hơn. Sử dụng anten mảng vi dải nhiều phần tử để điều chỉnh chính xác chùm tia vi ba.

3.1. Tìm Hiểu Chi Tiết Về Chuẩn Sạc Qi và Các Ưu Điểm Của Nó

Chuẩn sạc Qi hoạt động bằng cách sử dụng hai cuộn dây: một cuộn dây phát trong bộ sạc và một cuộn dây thu trong thiết bị. Khi bộ sạc được kích hoạt, nó tạo ra một trường điện từ, và cuộn dây thu sẽ chuyển đổi trường này thành điện năng. Tiêu chuẩn này hỗ trợ nhiều mức công suất, từ 5W đến 15W, và tương thích với nhiều thiết bị khác nhau.

3.2. Ứng Dụng Tần Số Cộng Hưởng Cơ Chế Lợi Ích

Các hệ thống sạc không dây sử dụng tần số cộng hưởng hoạt động bằng cách tạo ra một trường điện từ cộng hưởng giữa bộ phát và bộ thu. Khi hai hệ thống cộng hưởng ở cùng một tần số, năng lượng có thể được truyền tải hiệu quả ở khoảng cách xa hơn. Phương pháp này hứa hẹn nhiều ứng dụng tiềm năng.

IV. Thiết Kế Chế Tạo Bộ Sạc Không Dây Hướng Dẫn Chi Tiết

Việc thiết kế và chế tạo bộ mạch sạc không dây đòi hỏi kiến thức về điện tử, vật liệu, và các tiêu chuẩn an toàn. Các bước cơ bản bao gồm lựa chọn linh kiện, thiết kế mạch, chế tạo PCB, và kiểm tra hiệu suất. Quan trọng là lựa chọn linh kiện hiệu suất cao để giảm tổn hao năng lượng và đảm bảo an toàn khi sử dụng. Theo tài liệu, cần phải sử dụng anten mảng vi dải nhiều phần tử để điều chỉnh chính xác chùm tia vi ba. Anten mảng nhiều phần tử là loại anten định hướng, nó có thể điều khiển hướng của chùm tia vi ba. Anten mảng là một loại anten thuộc loại anten thông minh mới phát triển trong những thập niên gần đây. Bằng lý thuyết và thực nghiệm, luận văn đã thực hiện những nội dung sau: + Tìm hiểu hệ thống truyền năng lượng không dây dùng sóng siêu cao tần, cấu trúc hệ thống thu – phát năng lượng không dây. + Tìm hiểu về lý thuyết kỹ thuật siêu cao tần, kỹ thuật phối hợp trở kháng, lý thuyết anten mảng vi dải nhiều phần tử.

4.1. Lựa Chọn Linh Kiện Yêu Cầu Kỹ Thuật Khi Tự Chế Tạo

Các linh kiện quan trọng bao gồm IC điều khiển sạc, cuộn dây phát và thu, tụ điện, điện trở, và PCB. Nên chọn IC điều khiển sạc có chức năng bảo vệ quá áp, quá dòng, và quá nhiệt. Cuộn dây nên có điện cảm phù hợp với tần số hoạt động. PCB nên được thiết kế với độ chính xác cao để đảm bảo hiệu suất tốt.

4.2. Hướng Dẫn Thiết Kế Mạch In PCB Cho Bộ Sạc Không Dây

Thiết kế PCB cần tuân theo các nguyên tắc về định tuyến, cách ly, và tản nhiệt. Các đường mạch nên được thiết kế với chiều rộng và khoảng cách phù hợp để đảm bảo trở kháng và giảm nhiễu. Các linh kiện nên được đặt gần nhau để giảm chiều dài đường mạch. Nên sử dụng lớp đồng tản nhiệt để cải thiện khả năng tản nhiệt.

V. Ứng Dụng Nạp Điện Không Dây Điện Thoại Xe Điện Tương Lai

Ứng dụng sạc không dây đã và đang thay đổi cách chúng ta sử dụng các thiết bị điện tử. Trong điện thoại di động, sạc không dây mang lại sự tiện lợi và thẩm mỹ. Trong xe điện, nó mở ra khả năng sạc tự động và giảm sự phụ thuộc vào trạm sạc. Trong tương lai, truyền năng lượng không dây có thể được sử dụng để cung cấp năng lượng cho các thiết bị y tế cấy ghép, robot, và thậm chí là các thành phố thông minh. Với tên đề tài “Nghiên cứu, thiết kế, chế tạo bộ nạp điện không dây cho điện thoại di động” tôi muốn hướng đến việc xây dựng một mô hình hệ thống truyền năng lượng dùng sóng siêu cao tần ở khoảng cách gần dùng cho những ứng dụng truyền điện nhỏ và đơn giản. Để từ đó phát triển thành nghiên cứu những hệ thống truyền năng lượng với công suất lớn hơn và với khoảng cách xa hơn ứng dụng truyền tải điện không dây cho công nghiệp và cho vũ trụ.

5.1. Sạc Không Dây Cho Điện Thoại Ưu Điểm Nhược Điểm

Ưu điểm chính của sạc không dây cho điện thoại là sự tiện lợi và thẩm mỹ. Không cần cắm dây cáp, chỉ cần đặt điện thoại lên đế sạc. Nhược điểm là hiệu suất thường thấp hơn sạc có dây, và thời gian sạc có thể lâu hơn.

5.2. Tiềm Năng Sạc Không Dây Cho Xe Điện Giao Thông Vận Tải

Sạc không dây cho xe điện có thể giải quyết vấn đề về trạm sạc và thời gian sạc. Xe có thể được sạc tự động khi đỗ xe hoặc di chuyển trên đường. Điều này có thể làm tăng sự hấp dẫn của xe điện và giảm sự phụ thuộc vào nhiên liệu hóa thạch.

VI. Kết Luận Hướng Phát Triển Công Nghệ Sạc Điện Không Dây

Công nghệ sạc không dây đang phát triển nhanh chóng, hứa hẹn nhiều ứng dụng tiềm năng trong tương lai. Việc tiếp tục nghiên cứu và phát triển các vật liệu mới, kỹ thuật thiết kế tiên tiến, và các tiêu chuẩn an toàn là rất quan trọng để mở rộng ứng dụng của công nghệ này. Theo tài liệu, các hệ thống robot hay xe tự lái sẽ tự động hóa hoàn toàn khi việc sạc năng lượng dễ dàng được tự động hóa. Các thiết bị điện trong gia đình sẽ không còn cần phải cắm điện nữa, các thiết bị di động cầm tay sẽ không còn phải quá nặng do pin và cũng không cần phải sạc pin mỗi ngày. Các nghiên cứu sâu hơn về các ứng dụng cụ thể có thể thúc đẩy việc áp dụng công nghệ trong nhiều lĩnh vực. Bằng lý thuyết và thực nghiệm, luận văn đã thực hiện những nội dung sau: + Chế tạo mô đun khuếch đại công suất hoạt động ở tần số 2.45GHz với hệ số khuếch đại trên 10 dB. + Chế tạo anten mảng vi dải nhiều phần tử dùng cho hệ thống phát – thu. + Tìm hiểu lý thuyết, mô phỏng và chế tạo mạch chỉnh lưu chuyển đổi RF-DC hoạt động ở tần số 2. + Đánh giá kết quả đã đạt được và kết luận.

6.1. Các Nghiên Cứu Mới Nhất Về Vật Liệu Thiết Kế Sạc Không Dây

Các nghiên cứu mới nhất tập trung vào việc phát triển các vật liệu có độ thấm từ cao, tổn hao thấp, và khả năng chịu nhiệt tốt. Các thiết kế anten và mạch chỉnh lưu mới cũng đang được nghiên cứu để tăng hiệu suất và phạm vi truyền tải.

6.2. Tiêu Chuẩn An Toàn Quy Định Cho Thiết Bị Sạc Không Dây

Các tiêu chuẩn an toàn và quy định cho thiết bị sạc không dây nhằm đảm bảo rằng các thiết bị này không gây hại cho người sử dụng và môi trường. Các tiêu chuẩn này bao gồm giới hạn về bức xạ điện từ, yêu cầu về cách ly điện, và các biện pháp bảo vệ chống quá tải.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu sử dụng năng lượng sạch và tái tạo đang ngày càng gia tăng do nguồn tài nguyên hóa thạch dần cạn kiệt. Trong bối cảnh đó, công nghệ truyền năng lượng không dây (WPT) nổi lên như một giải pháp tiềm năng, hứa hẹn ứng dụng rộng rãi trong nhiều lĩnh vực. Luận văn này tập trung nghiên cứu, thiết kế và chế tạo bộ nạp điện không dây cho điện thoại di động, một ứng dụng cụ thể của công nghệ WPT sử dụng sóng siêu cao tần. Mục tiêu chính là xây dựng một mô hình hệ thống truyền năng lượng ở khoảng cách gần, từ đó mở rộng nghiên cứu cho các hệ thống công suất lớn và khoảng cách xa hơn. Nghiên cứu được thực hiện trong năm 2019, tập trung vào dải tần 2.45 GHz, một trong những dải tần được sử dụng phổ biến cho các ứng dụng WPT. Kết quả của luận văn đóng góp vào việc phát triển các giải pháp sạc không dây tiện lợi, an toàn và hiệu quả cho các thiết bị di động, đồng thời mở ra hướng nghiên cứu mới cho các ứng dụng WPT công suất lớn hơn trong tương lai.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn áp dụng các lý thuyết và mô hình sau:

• Lý thuyết truyền năng lượng không dây (WPT): Nghiên cứu các phương pháp truyền năng lượng không dây, đặc biệt là truyền năng lượng bằng sóng siêu cao tần. Khái niệm cốt lõi bao gồm hiệu suất truyền, mật độ năng lượng và định hướng sóng.
• Lý thuyết kỹ thuật siêu cao tần: Nghiên cứu các đặc tính của sóng điện từ ở tần số siêu cao tần, bao gồm các tham số cơ bản như trở kháng đặc tính, hệ số phản xạ, hệ số sóng đứng điện áp (VSWR).
• Lý thuyết anten mảng vi dải: Nghiên cứu cấu trúc và nguyên lý hoạt động của anten mảng vi dải, một loại anten thông minh có khả năng điều khiển hướng của chùm tia vi ba.
• Kỹ thuật phối hợp trở kháng: Nghiên cứu các phương pháp phối hợp trở kháng để tối ưu hóa hiệu suất truyền năng lượng giữa các thành phần trong hệ thống WPT, bao gồm phối hợp trở kháng dùng phần tử tập trung, dây chêm và đoạn một phần tư bước sóng.

Các khái niệm chính được sử dụng trong luận văn bao gồm: Truyền năng lượng không dây (WPT), sóng siêu cao tần, anten mảng vi dải, phối hợp trở kháng và rectenna.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp các phương pháp sau:

• Nghiên cứu lý thuyết: Nghiên cứu các tài liệu khoa học, bài báo, sách chuyên khảo và các công trình nghiên cứu trước đây về công nghệ WPT, kỹ thuật siêu cao tần và anten mảng vi dải.
• Mô phỏng: Sử dụng phần mềm Advanced Design System (ADS) để mô phỏng các mạch điện cao tần, bao gồm mạch khuếch đại, mạch phối hợp trở kháng và mạch chỉnh lưu. Phần mềm CST được sử dụng để mô phỏng anten mảng vi dải.
• Thiết kế và chế tạo: Thiết kế và chế tạo các thành phần chính của hệ thống WPT, bao gồm bộ khuếch đại đệm, bộ khuếch đại công suất, anten mảng vi dải và mạch chỉnh lưu.
• Đo đạc và đánh giá: Sử dụng các thiết bị đo kiểm chuyên dụng như máy phân tích mạng, máy phân tích phổ để đo đạc và đánh giá hiệu suất của các thành phần và toàn bộ hệ thống WPT.

Nguồn dữ liệu: Dữ liệu được thu thập từ các datasheet của linh kiện điện tử, kết quả mô phỏng, kết quả đo đạc thực nghiệm.

Phương pháp phân tích: Dữ liệu được phân tích bằng các phương pháp thống kê và kỹ thuật điện tử, bao gồm phân tích tần số, phân tích trở kháng, phân tích hệ số khuếch đại và hiệu suất chuyển đổi.

Cỡ mẫu: Nghiên cứu không sử dụng phương pháp chọn mẫu theo nghĩa thống kê thông thường. Thay vào đó, nghiên cứu tập trung vào việc thiết kế và chế tạo một hệ thống WPT cụ thể, do đó cỡ mẫu ở đây là số lượng các thành phần được thiết kế và chế tạo (ví dụ: một bộ khuếch đại đệm, một bộ khuếch đại công suất, một anten mảng vi dải, một mạch chỉnh lưu).

Lý do lựa chọn phương pháp phân tích: Các phương pháp phân tích được lựa chọn phù hợp với mục tiêu của nghiên cứu là thiết kế và chế tạo một hệ thống WPT hoạt động hiệu quả ở tần số 2.45 GHz.

Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ tháng X năm 201X đến tháng Y năm 2019, bao gồm các giai đoạn: nghiên cứu lý thuyết, mô phỏng, thiết kế, chế tạo, đo đạc và đánh giá.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

• Thiết kế và chế tạo thành công bộ khuếch đại đệm: Bộ khuếch đại đệm sử dụng chip SHF-0189 hoạt động ở tần số 2.45 GHz với hệ số khuếch đại đạt 10 dB và băng thông từ 2.4 GHz đến 2.5 GHz. Mạch phối hợp trở kháng tốt với giá trị S11 đạt -14 dB.
• Thiết kế và chế tạo thành công bộ khuếch đại công suất: Bộ khuếch đại công suất sử dụng chip SHF-0589 có khả năng khuếch đại công suất lên đến 2W (33 dBm).
• Thiết kế và chế tạo thành công anten mảng vi dải: Anten mảng vi dải 8 phần tử hoạt động ở tần số 2.45 GHz. Kết quả mô phỏng cho thấy anten có độ lợi (Gain) khoảng 9 dBi. Tham số S11 đo được trên máy phân tích mạng là -12dB.
• Thiết kế và chế tạo thành công mạch chỉnh lưu Rectenna: Mạch chỉnh lưu chuyển đổi RF-DC hoạt động ở tần số 2.45 GHz.

Thảo luận kết quả

Kết quả nghiên cứu cho thấy việc sử dụng chip SHF-0189 và SHF-0589 là phù hợp cho việc xây dựng bộ khuếch đại đệm và khuếch đại công suất trong hệ thống WPT. Thiết kế anten mảng vi dải 8 phần tử cho phép tập trung năng lượng vào một hướng nhất định, giúp tăng hiệu quả truyền năng lượng. Mạch chỉnh lưu có khả năng chuyển đổi năng lượng sóng siêu cao tần thành năng lượng điện một chiều, đáp ứng yêu cầu của các thiết bị di động.

So với một nghiên cứu gần đây về WPT sử dụng anten đơn, anten mảng vi dải trong nghiên cứu này có độ định hướng cao hơn đáng kể, giúp giảm thiểu sự thất thoát năng lượng và tăng hiệu quả truyền.

Kết quả đo đạc thực nghiệm cho thấy sự phù hợp giữa kết quả mô phỏng và thực tế, chứng tỏ tính chính xác của các mô hình mô phỏng và quy trình thiết kế.

Dữ liệu có thể được trình bày qua biểu đồ so sánh hệ số khuếch đại của bộ khuếch đại đệm và bộ khuếch đại công suất, bảng thống kê các tham số S của anten mảng vi dải, và biểu đồ thể hiện hiệu suất chuyển đổi của mạch chỉnh lưu.

Đề xuất và khuyến nghị

Để nâng cao hiệu quả và tính ứng dụng của hệ thống WPT, luận văn đề xuất các giải pháp sau:

• Tối ưu hóa thiết kế anten mảng vi dải: Sử dụng các phương pháp tối ưu hóa để tăng độ lợi và giảm kích thước của anten. Cần nghiên cứu các cấu trúc anten mới, vật liệu mới có thể làm tăng hiệu quả của quá trình truyền năng lượng. (Timeline: 6 tháng, Chủ thể thực hiện: Các nhà nghiên cứu và kỹ sư điện tử viễn thông). Mục tiêu: Tăng độ lợi của anten lên 12 dBi.
• Nâng cao hiệu suất của mạch chỉnh lưu: Nghiên cứu các cấu trúc mạch chỉnh lưu mới và sử dụng các linh kiện có hiệu suất cao hơn để giảm thiểu tổn thất năng lượng. (Timeline: 12 tháng, Chủ thể thực hiện: Các nhà nghiên cứu và kỹ sư điện tử). Mục tiêu: Tăng hiệu suất chuyển đổi RF-DC của mạch chỉnh lưu lên 70%.
• Phát triển hệ thống điều khiển và quản lý năng lượng: Xây dựng một hệ thống điều khiển và quản lý năng lượng thông minh để tối ưu hóa quá trình sạc không dây, đảm bảo an toàn và kéo dài tuổi thọ pin của thiết bị di động. (Timeline: 18 tháng, Chủ thể thực hiện: Các kỹ sư phần mềm và điện tử).
• Nghiên cứu các phương pháp truyền năng lượng ở khoảng cách xa hơn: Nghiên cứu các kỹ thuật beamforming và các phương pháp điều khiển pha anten để truyền năng lượng ở khoảng cách xa hơn, mở rộng phạm vi ứng dụng của công nghệ WPT. (Timeline: 24 tháng, Chủ thể thực hiện: Các nhà nghiên cứu và kỹ sư điện tử viễn thông).
• Nghiên cứu ảnh hưởng của WPT đến sức khỏe con người: Cần có những nghiên cứu sâu hơn về tác động của sóng điện từ phát ra từ hệ thống WPT lên sức khỏe con người, đặc biệt là khi sử dụng gần các thiết bị di động. Từ đó, đưa ra các tiêu chuẩn và quy định an toàn để đảm bảo sức khỏe cho người sử dụng.

Đối tượng nên tham khảo luận văn

Luận văn này có thể được tham khảo bởi các đối tượng sau:

• Sinh viên và học viên cao học chuyên ngành điện tử viễn thông: Luận văn cung cấp kiến thức cơ bản và nâng cao về công nghệ WPT, kỹ thuật siêu cao tần và anten mảng vi dải, giúp sinh viên và học viên nắm vững các nguyên lý hoạt động và phương pháp thiết kế các hệ thống WPT. Use case: Sử dụng làm tài liệu tham khảo cho các môn học liên quan đến kỹ thuật siêu cao tần, anten và truyền sóng.
• Các nhà nghiên cứu trong lĩnh vực truyền năng lượng không dây: Luận văn trình bày kết quả nghiên cứu cụ thể về thiết kế và chế tạo bộ nạp điện không dây cho điện thoại di động, cung cấp thông tin hữu ích cho các nhà nghiên cứu trong việc phát triển các hệ thống WPT hiệu quả hơn. Use case: Sử dụng làm cơ sở để phát triển các nghiên cứu mới về công nghệ WPT.
• Các kỹ sư thiết kế mạch điện cao tần: Luận văn cung cấp các phương pháp thiết kế mạch điện cao tần, bao gồm mạch khuếch đại, mạch phối hợp trở kháng và mạch chỉnh lưu, giúp kỹ sư thiết kế các hệ thống WPT và các ứng dụng điện tử cao tần khác. Use case: Sử dụng làm tài liệu tham khảo để thiết kế các mạch điện cao tần cho các ứng dụng thực tế.
• Các doanh nghiệp sản xuất thiết bị điện tử: Luận văn cung cấp thông tin về công nghệ WPT và các ứng dụng tiềm năng của nó, giúp doanh nghiệp định hướng phát triển các sản phẩm mới dựa trên công nghệ WPT. Use case: Nghiên cứu và phát triển các sản phẩm sạc không dây cho thiết bị di động, thiết bị gia dụng và các ứng dụng khác.

Câu hỏi thường gặp

1. Công nghệ truyền năng lượng không dây (WPT) là gì và nó hoạt động như thế nào?

Công nghệ WPT là phương pháp truyền năng lượng điện từ nguồn phát đến thiết bị thu mà không cần dây dẫn. Trong luận văn này, công nghệ WPT được thực hiện bằng cách chuyển đổi năng lượng điện thành sóng siêu cao tần, phát sóng qua không gian và thu lại bằng anten ở phía thiết bị di động. Sau đó, mạch chỉnh lưu sẽ chuyển đổi sóng siêu cao tần trở lại thành điện năng để sạc pin cho điện thoại. Ví dụ: Sạc điện thoại bằng đế sạc không dây, điện năng được truyền từ đế sạc đến điện thoại qua trường điện từ.

2. Tại sao lại chọn tần số 2.45 GHz cho hệ thống WPT này?

Tần số 2.45 GHz là một trong những tần số được sử dụng phổ biến cho các ứng dụng WPT do nó thuộc băng tần ISM (Industrial, Scientific, and Medical), được sử dụng tự do mà không cần giấy phép ở nhiều quốc gia. Ngoài ra, các linh kiện điện tử và thiết bị đo kiểm cho tần số này cũng có sẵn trên thị trường, giúp giảm chi phí và thời gian phát triển.

3. Anten mảng vi dải có ưu điểm gì so với các loại anten khác trong ứng dụng WPT?

Anten mảng vi dải có ưu điểm về kích thước nhỏ gọn, dễ chế tạo và tích hợp, có khả năng điều khiển hướng của chùm tia vi ba, giúp tăng hiệu quả truyền năng lượng. Bên cạnh đó, anten mảng vi dải có thể được thiết kế để phù hợp với nhiều loại thiết bị và ứng dụng khác nhau.

4. Hiệu suất truyền năng lượng của hệ thống WPT trong luận văn này là bao nhiêu?

Luận văn tập trung vào thiết kế và chế tạo các thành phần chính của hệ thống WPT, chưa đo đạc và đánh giá hiệu suất truyền năng lượng tổng thể của toàn bộ hệ thống. Tuy nhiên, các kết quả đo đạc và mô phỏng cho thấy các thành phần được thiết kế có hiệu suất tốt, tạo tiền đề cho việc xây dựng một hệ thống WPT hiệu quả.

5. Những thách thức nào cần vượt qua để ứng dụng rộng rãi công nghệ WPT trong thực tế?

Một số thách thức cần vượt qua bao gồm: nâng cao hiệu suất truyền năng lượng, giảm thiểu tổn thất năng lượng, đảm bảo an toàn cho sức khỏe con người, giảm chi phí sản xuất và phát triển các tiêu chuẩn và quy định chung cho công nghệ WPT.

Kết luận

• Luận văn đã nghiên cứu thành công các lý thuyết liên quan đến truyền năng lượng không dây, kỹ thuật siêu cao tần và anten mảng vi dải.
• Đã thiết kế, chế tạo và đo đạc thành công các thành phần chính của bộ nạp điện không dây cho điện thoại di động, bao gồm bộ khuếch đại đệm, bộ khuếch đại công suất, anten mảng vi dải và mạch chỉnh lưu.
• Đã đề xuất các giải pháp để nâng cao hiệu quả và tính ứng dụng của hệ thống WPT.
• Trong tương lai, cần tiếp tục nghiên cứu và phát triển các công nghệ mới để tăng hiệu suất truyền năng lượng, giảm chi phí sản xuất và đảm bảo an toàn cho sức khỏe con người.
• Kêu gọi các nhà nghiên cứu, kỹ sư và doanh nghiệp cùng hợp tác để đưa công nghệ truyền năng lượng không dây vào cuộc sống, mang lại những lợi ích to lớn cho xã hội.
