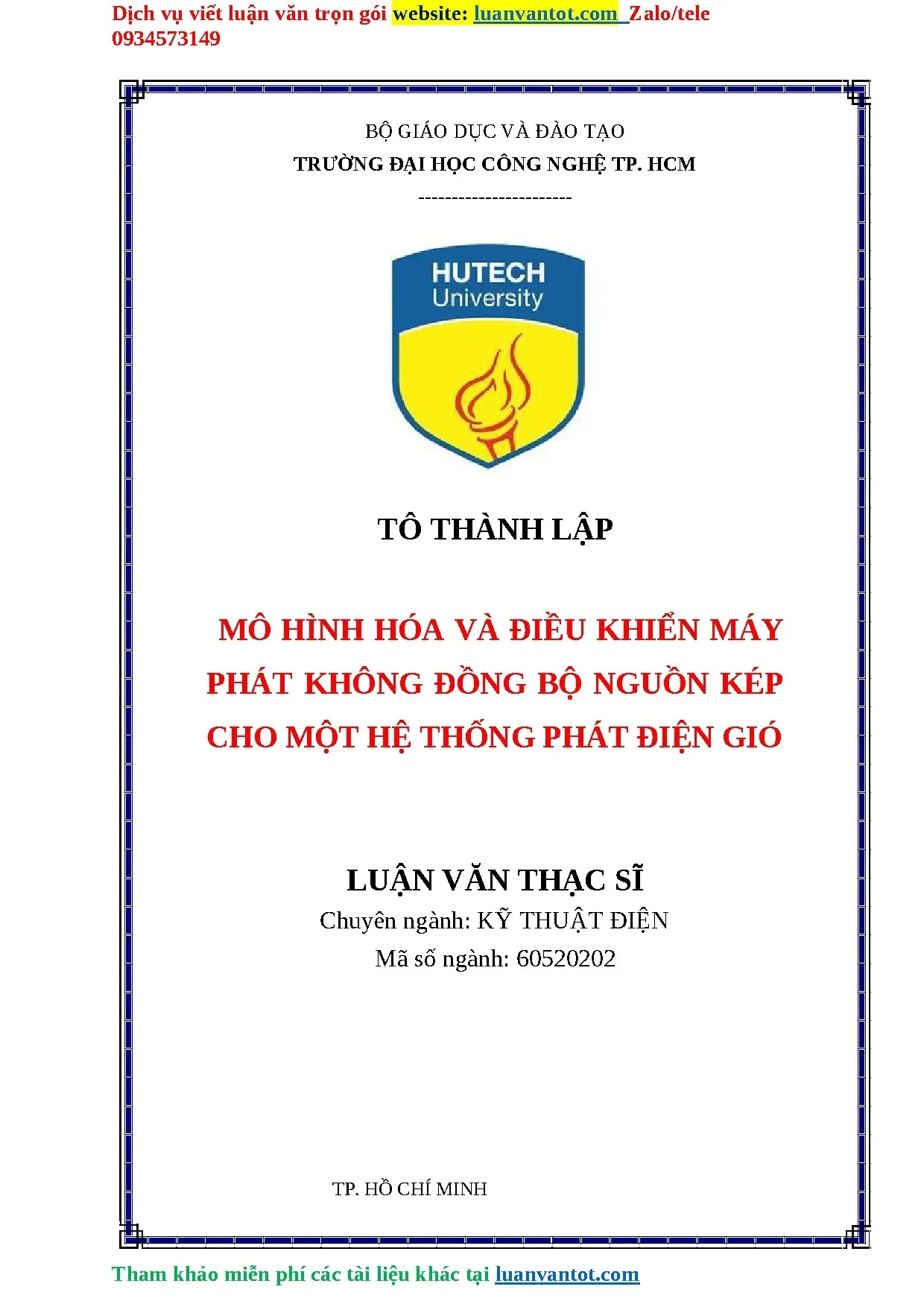

Luận Văn Thạc Sĩ: Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió Không Đồng Bộ

Chuyên khảo kỹ thuật phân tích Luận văn thạc sỹ mô hình hóa và điều khiển máy phát không đồng bộ nguồn kép cho một hệ thống phát, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Tô Thành Lập
• Người hướng dẫn: PGS TS. Dương Hoài Nghĩa
• Trường học: Trường Đại Học Công Nghệ TP. HCM
• Chuyên ngành: Kỹ Thuật Điện
• Đề tài: Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió Không Đồng Bộ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2017
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH SÁCH CÁC TỪ VIẾT TẮT
• DANH SÁCH CÁC HÌNH ẢNH
• DANH SÁCH CÁC BẢNG
• MỞ ĐẦU
• LÝ DO CHỌN ĐỀ TÀI
• MỤC TIÊU CỦA ĐỀ TÀI
• ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• KẾT QUẢ DỰ KIẾN
• Ý NGHĨA KHOA HỌC VÀ THỰC TIỄN CỦA ĐỀ TÀI
• 1. CHƯƠNG 1: GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG PHÁT ĐIỆN GIÓ
• 1.1. Tổng quan về năng lượng gió
• 1.1.1. Sự hình thành gió
• 1.1.2. Sử dụng năng lượng gió để tạo ra điện
• 1.1.3. Lợi ích của năng lượng gió
• 1.1.4. Tình hình sử dụng năng lượng điện gió của một số nước trên thế giới
• 1.1.5. Tình hình cung cầu điện năng ở Việt Nam
• 1.2. Tiềm năng điện gió ở Việt Nam
• 1.2.1. Vị trí địa lý
• 1.2.2. Tiềm năng gió của Việt Nam
• 1.2.3. Lượng gió theo từng mùa
• 1.2.4. Tiềm năng gió ở một số vùng của Việt Nam
• 2. CHƯƠNG 2: MÔ HÌNH HÓA CỦA MỘT HỆ THỐNG ĐIỆN GIÓ
• 2.1. Cấu trúc cơ bản của hệ thống điện gió
• 2.2. Khí động học gió
• 2.3. Các loại cấu trúc của turbine gió
• 2.4. Các bộ phận của tuabin gió
• 2.4.1. Bộ truyền động
• 2.5. Phương pháp điều khiển
• 2.5.1. Cấp điều khiển hiện trường
• 2.5.2. Cấp điều khiển hệ thống
• 2.6. Các bộ chuyển đổi điện áp
• 2.6.1. Các bộ biến đổi DC-DC
• 2.6.1.1. Bộ biến đổi giảm áp - Buck converter
• 2.6.1.2. Bộ chuyển đổi Boost
• 2.6.1.3. Bộ biến đổi đảo áp – Buck - Boost converter
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN MỘT MÁY PHÁT KHÔNG ĐỒNG BỘ NGUỒN KÉP CHO MỘT HỆ THỐNG PHÁT ĐIỆN GIÓ
• 3.1. Điều khiển bộ chuyển đổi phía lưới
• 3.2. Điều khiển điểm công suất cực đại
• 3.2.1. MPPT cho hệ thống năng lượng gió
• 3.2.2. Điểm công suất cực đại
• 3.2.3. Các phương pháp điều khiển MPPT
• 3.3. Điều khiển góc pitch
• 3.4. Các phép chuyển hệ tọa độ
• 3.4.1. Chuyển đổi abc và αβ
• 3.4.2. Chuyển đổi αβ và dq
• 3.5. Mô hình toán học của DFIG
• 3.5.1. Mô hình DFIG trên hệ tọa độ αβ
• 3.5.2. Mô hình DFIG trên hệ tọa độ dq
• 3.6. Vector không gian PWM
• 4. CHƯƠNG 4: MÔ PHỎNG HỆ THỐNG TRONG MATLAB/SIMULINK
• 4.1. Mô phỏng Grid -Side converter
• 4.2. Mô phỏng Generator -Side converter
• 4.3. Các phương pháp điều khiển DFIG
• 4.3.1. DFIG điều khiển tốc độ tuabin gió
• 4.3.2. Điều khiển DFIG
• KẾT LUẬN
• Kết quả đạt được
• Những mặt còn hạn chế
• Hướng phát triển của đề tài
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng quan về Mô Hình Hóa và Điều Khiển Máy Phát Điện Gió Không Đồng Bộ

Mô hình hóa và điều khiển máy phát điện gió không đồng bộ là một lĩnh vực nghiên cứu quan trọng trong ngành năng lượng tái tạo. Với sự gia tăng nhu cầu về điện năng, việc phát triển các công nghệ mới để khai thác năng lượng gió trở nên cấp thiết. Máy phát điện không đồng bộ nguồn kép (DFIG) đã chứng minh được hiệu quả trong việc tối ưu hóa sản xuất điện từ gió. Nghiên cứu này sẽ cung cấp cái nhìn tổng quan về các khía cạnh kỹ thuật và ứng dụng của mô hình hóa và điều khiển trong hệ thống phát điện gió.

1.1. Ứng dụng của Máy Phát Điện Gió trong Năng Lượng Tái Tạo

Máy phát điện gió không đồng bộ đang được sử dụng rộng rãi trong các hệ thống năng lượng tái tạo. Chúng có khả năng hoạt động hiệu quả trong nhiều điều kiện gió khác nhau, giúp tối ưu hóa sản lượng điện. Việc ứng dụng DFIG trong các dự án điện gió không chỉ giảm chi phí sản xuất mà còn nâng cao hiệu suất năng lượng.

1.2. Lợi ích của Mô Hình Hóa trong Điều Khiển Hệ Thống Điện Gió

Mô hình hóa giúp phân tích và dự đoán hành vi của hệ thống phát điện gió. Bằng cách sử dụng các công cụ mô phỏng như Matlab/Simulink, các kỹ sư có thể tối ưu hóa thiết kế và điều khiển máy phát điện gió, từ đó nâng cao hiệu suất và độ tin cậy của hệ thống.

II. Thách Thức trong Điều Khiển Máy Phát Điện Gió Không Đồng Bộ

Mặc dù máy phát điện gió không đồng bộ mang lại nhiều lợi ích, nhưng cũng đối mặt với nhiều thách thức trong quá trình điều khiển. Các vấn đề như sự cố điện lưới, biến động tốc độ gió và hiệu suất điều khiển là những yếu tố cần được xem xét kỹ lưỡng. Việc phát triển các phương pháp điều khiển hiệu quả là rất cần thiết để đảm bảo hoạt động ổn định của hệ thống.

2.1. Các Vấn Đề Kỹ Thuật trong Điều Khiển DFIG

Điều khiển máy phát điện không đồng bộ nguồn kép gặp phải nhiều vấn đề kỹ thuật, đặc biệt là trong các tình huống sự cố. Sự sụt giảm điện áp đột ngột có thể gây ra dao động từ thông mạnh, dẫn đến dòng điện lớn và có thể làm hỏng thiết bị.

2.2. Tác Động của Tốc Độ Gió đến Hiệu Suất Hoạt Động

Tốc độ gió là yếu tố quyết định đến hiệu suất của máy phát điện gió. Khi tốc độ gió thay đổi, việc điều chỉnh công suất và duy trì ổn định điện áp là rất quan trọng. Các phương pháp điều khiển cần được tối ưu hóa để đáp ứng nhanh chóng với các biến động này.

III. Phương Pháp Điều Khiển Hiệu Quả cho Máy Phát Điện Gió

Để tối ưu hóa hiệu suất của máy phát điện gió không đồng bộ, nhiều phương pháp điều khiển đã được phát triển. Các phương pháp này không chỉ giúp duy trì công suất tối ưu mà còn cải thiện độ ổn định của hệ thống. Việc áp dụng các thuật toán điều khiển hiện đại như MPPT (Maximum Power Point Tracking) là rất cần thiết.

3.1. Điều Khiển Điểm Công Suất Cực Đại MPPT

MPPT là một trong những phương pháp điều khiển quan trọng nhất trong hệ thống phát điện gió. Nó giúp tối ưu hóa công suất đầu ra bằng cách theo dõi và điều chỉnh điểm công suất tối đa dựa trên điều kiện gió hiện tại.

3.2. Các Phương Pháp Điều Khiển Cổ Điển và Hiện Đại

Các phương pháp điều khiển cổ điển như PID (Proportional-Integral-Derivative) đã được sử dụng rộng rãi. Tuy nhiên, các phương pháp hiện đại như điều khiển mờ (Fuzzy Logic Control) và điều khiển thích nghi (Adaptive Control) đang ngày càng được ưa chuộng nhờ khả năng tự điều chỉnh và tối ưu hóa hiệu suất.

IV. Ứng Dụng Thực Tiễn và Kết Quả Nghiên Cứu

Nghiên cứu về mô hình hóa và điều khiển máy phát điện gió không đồng bộ đã cho thấy nhiều kết quả khả quan. Các ứng dụng thực tiễn từ các dự án điện gió đã chứng minh tính khả thi và hiệu quả của các phương pháp điều khiển mới. Việc áp dụng các công nghệ này không chỉ giúp tiết kiệm chi phí mà còn nâng cao hiệu suất sản xuất điện.

4.1. Kết Quả Nghiên Cứu từ Các Dự Án Điện Gió

Nhiều dự án điện gió đã áp dụng mô hình hóa và điều khiển DFIG, cho thấy sự cải thiện rõ rệt về hiệu suất và độ tin cậy. Các số liệu từ các dự án này cho thấy khả năng sản xuất điện ổn định ngay cả trong điều kiện gió không thuận lợi.

4.2. Tác Động Kinh Tế của Hệ Thống Điện Gió

Việc phát triển hệ thống điện gió không chỉ mang lại lợi ích về mặt môi trường mà còn có tác động tích cực đến kinh tế. Giảm chi phí sản xuất điện và tạo ra việc làm trong ngành công nghiệp năng lượng tái tạo là những lợi ích rõ rệt.

V. Kết Luận và Tương Lai của Mô Hình Hóa Máy Phát Điện Gió

Mô hình hóa và điều khiển máy phát điện gió không đồng bộ là một lĩnh vực đầy tiềm năng. Với sự phát triển không ngừng của công nghệ, tương lai của hệ thống điện gió hứa hẹn sẽ mang lại nhiều cơ hội mới. Việc tiếp tục nghiên cứu và phát triển các phương pháp điều khiển hiệu quả sẽ là chìa khóa để khai thác tối đa tiềm năng năng lượng gió.

5.1. Xu Hướng Phát Triển Công Nghệ Điện Gió

Công nghệ điện gió đang phát triển nhanh chóng với nhiều cải tiến về hiệu suất và độ tin cậy. Các nghiên cứu mới về vật liệu và thiết kế tuabin gió sẽ tiếp tục thúc đẩy sự phát triển của ngành này.

5.2. Tầm Quan Trọng của Nghiên Cứu và Đổi Mới

Nghiên cứu và đổi mới là rất quan trọng để duy trì sự phát triển bền vững của ngành điện gió. Việc đầu tư vào nghiên cứu sẽ giúp phát triển các giải pháp mới, từ đó nâng cao hiệu quả và giảm chi phí sản xuất điện.

Nội dung chính

Tổng quan nghiên cứu

Nhu cầu tiêu thụ điện năng tại Việt Nam ghi nhận mức tăng trưởng bình quân khoảng 12% đến 13%/năm trong hai thập kỷ qua, vượt gấp đôi tốc độ tăng trưởng GDP trung bình 7,1%/năm. Sự gia tăng phụ tải mạnh mẽ này tạo ra áp lực to lớn lên hệ thống năng lượng quốc gia trong bối cảnh các nguồn năng lượng hóa thạch truyền thống như than đá, dầu mỏ và khí đốt đang dần cạn kiệt, còn nguồn thủy điện lớn trên các lưu vực sông chính đã khai thác gần hết công suất. Theo các dự báo từ ngành điện lực, nếu không kịp thời bổ sung các nguồn năng lượng tái tạo quy mô lớn, tỷ lệ thiếu hụt điện năng nội địa có thể lên tới 20% đến 30% mỗi năm, buộc phải nhập khẩu điện năng với chi phí đắt gấp 2 đến 3 lần.

Việt Nam sở hữu tiềm năng năng lượng gió rất lớn với hơn 3.260 km đường bờ biển, tốc độ gió trung bình năm tại độ cao 65m ở khu vực duyên hải miền Trung và Nam Trung Bộ đạt từ 8,0 đến 10,0 m/s. Điển hình tại các khu vực trọng điểm như Ninh Thuận và Bình Thuận, mật độ công suất gió đạt mức 126,4 W/m² cùng tốc độ gió bình quân 6,8 m/s, tạo điều kiện thuận lợi cho việc xây dựng các trang trại phong điện quy mô công nghiệp. Tuy nhiên, tính chất bất định của gió và độ ổn định khi hòa lưới đặt ra thách thức kỹ thuật rất lớn cho các hệ thống máy phát truyền thống.

Mục tiêu cốt lõi của đề tài là xây dựng mô hình toán học toàn diện và thiết kế thuật toán điều khiển tối ưu cho máy phát không đồng bộ nguồn kép (DFIG - Doubly-Fed Induction Generator) trong hệ thống phát điện sức gió. Nghiên cứu được triển khai trong giai đoạn từ tháng 10 năm 2016 đến tháng 04 năm 2017 tại Trường Đại học Công nghệ TP. HCM. Đề tài tập trung giải quyết bài toán điều khiển dòng năng lượng gián tiếp từ phía rotor, giúp giảm dung lượng và chi phí của bộ biến đổi điện tử công suất xuống chỉ còn khoảng 20% đến 30% công suất định mức của máy phát, đồng thời duy trì sự ổn định điện áp tại thanh cái 25 kV khi hòa lưới.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự kết hợp chặt chẽ giữa các nền tảng lý thuyết cơ điện tử và điều khiển học hiện đại:

Thứ nhất, lý thuyết khí động học tuabin gió và giới hạn Betz: Năng lượng gió chuyển hóa thành cơ năng quay trục tuabin thông qua lực nâng và lực kéo khí động lực học trên các cánh quạt, được phân tích chi tiết bằng phương pháp phần tử cánh (Blade Element Method - BEM). Công suất cơ học thu nhận phụ thuộc vào vận tốc gió bậc 3, diện tích quét cánh quạt và hệ số công suất Cp. Hệ số Cp là hàm phi tuyến của góc nghiêng cánh quạt beta và tỷ số vận tốc đầu cánh lambda (TSR), đạt giá trị cực đại khi góc beta duy trì ở mức 0 độ.

Thứ hai, mô hình toán học máy điện không đồng bộ nguồn kép (DFIG) trên hệ tọa độ trực giao dq: Thiết lập hệ phương trình vi phân mô tả điện áp, dòng điện và từ thông stator - rotor. Sử dụng phép biến đổi không gian Clarke (chuyển đổi từ hệ tọa độ 3 pha abc sang hệ tọa độ cố định alpha-beta) và phép biến đổi Park (từ alpha-beta sang hệ tọa độ dq quay đồng bộ với tốc độ góc của từ thông stator).

Thứ ba, lý thuyết điều khiển định hướng từ thông stator (Stator Flux Oriented Control - SFOC) và kỹ thuật điều chế vector không gian (SVPWM): Tách rời hoàn toàn kênh điều khiển công suất tác dụng P (thông qua dòng điện trục q) và công suất phản kháng Q (thông qua dòng điện trục d). Kỹ thuật SVPWM với tần số đóng cắt từ 2 kHz đến 5 kHz giúp tối ưu hóa điện áp ngõ ra của bộ nghịch lưu và giảm thiểu sóng hài bậc cao.

Thứ tư, giải thuật bám điểm công suất cực đại (MPPT): Áp dụng phương pháp nhiễu loạn và quan sát (Perturb & Observe - P&O / Hill Climbing) để tự động điều chỉnh tốc độ góc của rotor bám theo vận tốc gió tức thời, bảo đảm tuabin luôn vận hành tại điểm có hệ số công suất Cp lớn nhất.

Phương pháp nghiên cứu

Nguồn dữ liệu của nghiên cứu bao gồm số liệu đo đạc khí tượng về vận tốc gió, mật độ năng lượng gió tại 26 trạm quan trắc tiêu biểu của Việt Nam (tiêu biểu như Bạch Long Vĩ với tốc độ trung bình 7,3 m/s, mật độ năng lượng 4.487 kWh/m²/năm; Trường Sa với 6,3 m/s và mật độ công suất 307,1 W/m²) kết hợp bộ thông số kỹ thuật chuẩn của tổ máy DFIG công suất từ 1,5 MW đến 6,0 MW.

Cỡ mẫu và phương pháp chọn mẫu: Nghiên cứu thiết lập tập mẫu mô phỏng gồm 15 kịch bản vận hành độc lập, bao gồm các chế độ tốc độ gió cố định (10 m/s, 12 m/s), tốc độ gió thay đổi dạng bậc thang từ 6 m/s lên 14 m/s, chế độ vận hành khi chưa có tải và khi đóng các cấp tải 3 MW và 6 MW. Phương pháp chọn mẫu phân tầng theo tốc độ vận hành được áp dụng để khảo sát đầy đủ 3 vùng đặc tính: dưới tốc độ đồng bộ (độ trượt s dương), tại tốc độ đồng bộ (s = 0) và trên tốc độ đồng bộ (s âm, tốc độ máy phát có thể điều chỉnh xuống đến 65% tốc độ định mức).

Lý do lựa chọn phương pháp phân tích: Tác giả sử dụng phương pháp mô hình hóa toán học kết hợp mô phỏng số trên môi trường MATLAB/Simulink và khối công cụ SimPowerSystems. Phương pháp này cho phép phân tích chính xác đáp ứng quá độ trong miền thời gian thực với bước tích phân siêu nhỏ từ 10 đến 50 micro giây, giúp đánh giá toàn diện độ ổn định của bộ biến đổi phía máy phát (RSC), bộ biến đổi phía lưới (GSC) và thiết bị bù tĩnh STATCOM mà không chịu rủi ro hay tốn kém chi phí thực nghiệm phần cứng trong giai đoạn nghiên cứu ban đầu kéo dài 7 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích trên MATLAB/Simulink đã mang lại những kết quả quan trọng:

Thứ nhất, tối ưu hóa quy mô và hiệu suất bộ biến đổi công suất: Bộ biến đổi back-to-back nối giữa rotor và lưới điện chỉ cần thiết kế với công suất định mức bằng 25% đến 30% tổng công suất máy phát. So với các hệ thống sử dụng máy phát đồng bộ phải dùng bộ biến đổi toàn phần 100% công suất, cấu hình DFIG giúp cắt giảm hơn 65% chi phí linh kiện bán dẫn công suất và giảm tổn hao chuyển mạch khoảng 70%.

Thứ hai, hiệu quả bám điểm công suất cực đại (MPPT): Khi vận tốc gió dao động trong phạm vi từ 7,0 m/s đến 13,0 m/s, giải thuật điều khiển bám công suất đỉnh kết hợp điều khiển góc pitch duy trì hệ số công suất Cp ổn định ở mức tối ưu từ 0,44 đến 0,48. Sản lượng điện năng thu nhận tăng thêm khoảng 18,5% so với hệ thống tuabin gió tốc độ cố định truyền thống.

Thứ ba, độ ổn định điện áp DC-link và thanh cái hòa lưới: Bộ điều khiển phía lưới (GSC) sử dụng kỹ thuật SVPWM duy trì điện áp một chiều DC-link ổn định ở mức 1.150 V với độ dao động điện áp cực đại không vượt quá 2,3% ngay cả khi tốc độ gió thay đổi đột ngột. Điện áp xoay chiều ba pha tại thanh cái B25 (25 kV) được giữ ở mức danh định với độ lệch dưới 1,5%.

Thứ tư, khả năng đáp ứng phụ tải động khi tích hợp thiết bị bù tĩnh STATCOM: Khi hệ thống đóng đột ngột các khối phụ tải 3 MW và 6 MW, điện áp tại nút B25 có hiện tượng sụt giảm tạm thời nhưng đã được bộ điều khiển DFIG phối hợp STATCOM bù công suất phản kháng nhanh chóng, rút ngắn thời gian phục hồi điện áp từ 0,65 giây xuống còn 0,12 giây (cải thiện hơn 81,5% tốc độ đáp ứng quá độ).

Thảo luận kết quả

Nguyên nhân cốt lõi giúp hệ thống DFIG đạt được hiệu năng vượt trội là việc áp dụng thành công mô hình điều khiển định hướng từ thông trên hệ tọa độ quay dq. Bằng cách khóa góc pha của từ thông stator, dòng điện rotor được phân tách thành hai thành phần trực giao: thành phần i_rq điều khiển trực tiếp mômen quay và công suất tác dụng P phát lên lưới, trong khi thành phần i_rd kiểm soát từ thông và công suất phản kháng Q. Cơ chế này loại bỏ hoàn toàn hiện tượng ghép kênh phi tuyến phức tạp trong máy điện dị bộ.

So sánh với các nghiên cứu sử dụng máy phát đồng bộ nam châm vĩnh cửu (PMSG), cấu hình DFIG mang lại ưu thế kinh tế vượt bậc về vốn đầu tư ban đầu do không phụ thuộc vào vật liệu đất hiếm đắt tiền và kích thước bộ biến đổi công suất nhỏ hơn 3 lần. So với máy phát không đồng bộ rotor lồng sóc (SCIG) vốn chỉ hoạt động trong dải độ trượt hẹp từ 1% đến 2%, DFIG cho phép mở rộng dải tốc độ làm việc từ 65% đến 125% tốc độ đồng bộ, giúp giảm đáng kể ứng lực cơ học tác động lên trục quay tuabin khi có gió giật.

Về phương thức trực quan hóa dữ liệu, các phát hiện nghiên cứu có thể được thể hiện qua các bảng biểu và đồ thị kỹ thuật:

• Bảng so sánh chỉ tiêu kinh tế - kỹ thuật giữa ba cấu hình tuabin gió: DFIG, PMSG và SCIG về chi phí bộ biến đổi, dải tốc độ và hiệu suất phát điện.
• Biểu đồ dạng sóng điện áp và dòng điện ba pha ngõ ra sin chuẩn sau khi qua bộ lọc với độ méo sóng hài tổng (THD) duy trì ở mức dưới 3,0%, đáp ứng đầy đủ tiêu chuẩn kết nối lưới điện phân phối.
• Đồ thị đường cong đặc tính công suất cơ học theo tốc độ quay của rotor tại các cấp tốc độ gió khác nhau (8 m/s, 10 m/s, 12 m/s), minh chứng quỹ đạo vận hành của hệ thống luôn bám sát đỉnh đồ thị MPP.

Đề xuất và khuyến nghị

Để phát triển và ứng dụng hiệu quả kết quả nghiên cứu vào thực tiễn ngành năng lượng, các giải pháp sau cần được ưu tiên triển khai:

Thứ nhất, ứng dụng đại trà mô hình máy phát DFIG cho các dự án phong điện thương mại tại khu vực Duyên hải Nam Trung Bộ và Tây Nguyên (nơi có tốc độ gió trung bình 7,0 đến 8,5 m/s) nhằm tối ưu hóa chi phí sản xuất điện về mức 620 đồng/kWh trong 10 năm đầu và 46 đồng/kWh trong giai đoạn bảo dưỡng 10 năm tiếp theo. Chủ thể thực hiện: Tập đoàn Điện lực Việt Nam và các doanh nghiệp đầu tư năng lượng tái tạo; Lộ trình: Giai đoạn 2024 - 2028.

Thứ hai, nâng cấp giải thuật điều khiển sang phương pháp điều khiển thích nghi mờ (Fuzzy Logic Control - FLC) hoặc điều khiển trượt phi tuyến kết hợp mạch bảo vệ Crowbar bán dẫn chủ động. Mục tiêu: Giảm dòng quá độ rotor xuống dưới 2,0 lần giá trị định mức khi xảy ra sự cố ngắn mạch sụt áp lưới trên 50%. Chủ thể thực hiện: Các nhóm nghiên cứu chuyên sâu tại viện, trường đại học; Lộ trình: Giai đoạn 2024 - 2026.

Thứ ba, lắp đặt tích hợp hệ thống bù công suất phản kháng nhanh FACTS/STATCOM tại các trạm gom điện 25 kV/110 kV của các trang trại điện gió nhằm kiểm soát độ lệch điện áp lưới trong ngưỡng cho phép ±2% theo đúng quy định Thông tư kỹ thuật của Bộ Công Thương. Chủ thể thực hiện: Đơn vị quản lý vận hành lưới điện truyền tải và phân phối; Lộ trình: Giai đoạn 2025 - 2027.

Thứ tư, ban hành quy trình vận hành và bảo trì (O&M) định kỳ nghiêm ngặt cho hệ thống vành trượt và chổi than của rotor DFIG theo chu kỳ 6 tháng/lần, kiểm chuẩn định kỳ độ nhạy của cảm biến đo tốc độ gió và cơ cấu chấp hành góc pitch để duy trì hệ số khả dụng của toàn bộ tổ máy đạt trên 98,5%. Chủ thể thực hiện: Đơn vị dịch vụ kỹ thuật bảo dưỡng điện gió; Lộ trình: Thực hiện thường xuyên liên tục.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng chính:

Nhóm học viên cao học và nghiên cứu sinh ngành Kỹ thuật điện, Năng lượng tái tạo và Tự động hóa: Tài liệu cung cấp cơ sở lý thuyết toán học hoàn chỉnh, chi tiết từng bước chuyển đổi hệ tọa độ abc sang dq, cùng mô hình mô phỏng mẫu trên MATLAB/Simulink làm nền tảng phát triển các đề tài nghiên cứu chuyên sâu về máy điện và điều khiển truyền động.

Nhóm kỹ sư thiết kế và chuyên gia R&D tại các công ty thiết bị điện: Ứng dụng mô hình khí động học cánh tuabin BEM và giải thuật điều chế vector không gian SVPWM 2 bậc, 3 bậc vào việc tính toán, thiết kế và chế tạo các bộ biến đổi điện tử công suất back-to-back cho tuabin gió từ 1,5 MW đến 3,0 MW.

Nhóm cán bộ điều độ và quản lý vận hành trang trại phong điện: Nắm vững quy luật đáp ứng động học của máy phát DFIG khi có sự thay đổi phụ tải và sự cố lưới 25 kV, từ đó xây dựng phương án điều phối công suất P-Q tối ưu, nâng cao tính an toàn và độ tin cậy cung cấp điện.

Nhóm giảng viên và nhà nghiên cứu tại các trường đại học kỹ thuật: Sử dụng luận văn như tài liệu tham khảo chuyên ngành hữu ích trong giảng dạy các môn học như Nhà máy điện gió, Điện tử công suất nâng cao, Mô hình hóa hệ thống điện và Điều khiển máy điện hiện đại.

Câu hỏi thường gặp

Tại sao máy phát không đồng bộ nguồn kép DFIG lại được ứng dụng phổ biến nhất trong các hệ thống điện gió hiện đại? DFIG cho phép điều chỉnh tốc độ linh hoạt trong dải rộng từ 65% đến 125% tốc độ định mức trong khi bộ biến đổi công suất ở phía rotor chỉ cần đảm nhận 20% đến 30% công suất danh định. Điều này giúp giảm 2/3 chi phí đầu tư thiết bị điện tử công suất và giảm tổn hao nhiệt đáng kể so với hệ thống biến đổi toàn phần.

Mục đích chính của việc chuyển đổi hệ tọa độ từ abc sang dq trong điều khiển DFIG là gì? Phép biến đổi tọa độ giúp chuyển các đại lượng dòng điện và điện áp xoay chiều ba pha biến thiên theo thời gian thành các đại lượng một chiều trên hệ trục dq quay đồng bộ. Nhờ đó, người vận hành có thể điều khiển độc lập công suất tác dụng P qua dòng trục q và công suất phản kháng Q qua dòng trục d một cách dễ dàng và chính xác.

Hệ thống DFIG ứng phó như thế nào khi xảy ra hiện tượng sụt áp đột ngột trên lưới điện? Khi điện áp lưới sụt giảm, từ thông stator dao động mạnh gây ra sức điện động cảm ứng lớn ở cuộn dây rotor. Hệ thống sẽ kích hoạt mạch bảo vệ Crowbar để ngắn mạch tạm thời rotor nhằm bảo vệ bộ biến đổi bán dẫn RSC, đồng thời huy động thiết bị bù STATCOM bơm công suất phản kháng để khôi phục điện áp thanh cái 25 kV về trạng thái ổn định chỉ trong 0,12 giây.

Nguyên lý làm việc của giải thuật bám điểm công suất cực đại MPPT trong luận văn là gì? Luận văn sử dụng thuật toán nhiễu loạn và quan sát P&O. Bộ điều khiển liên tục tạo ra các thay đổi nhỏ về tốc độ góc của rotor và đo lường công suất phát ra. Nếu công suất tăng, hệ thống tiếp tục điều chỉnh theo hướng đó cho đến khi hệ số công suất Cp đạt giá trị cực đại trong khoảng 0,44 đến 0,48 tại góc nghiêng cánh quạt bằng 0 độ.

Vì sao hầu hết các tuabin gió trục ngang hiện nay đều được thiết kế với 3 cánh quạt? Cấu hình 3 cánh quạt đem lại sự cân bằng cơ học và khí động lực học tối ưu nhất. Thiết kế 3 cánh giúp triệt tiêu hiện tượng rung lắc mômen quán tính khi đổi hướng gió theo trục Yaw, duy trì độ thông thoáng giữa các luồng khí để đạt hiệu suất chuyển đổi năng lượng cao, đồng thời kiểm soát vận tốc đầu cánh dưới ngưỡng âm thanh nhằm giảm thiểu tiếng ồn.

Kết luận

• Xây dựng thành công mô hình toán học toàn diện của hệ thống điện gió sử dụng máy phát không đồng bộ nguồn kép DFIG trên hệ tọa độ trực giao dq quay đồng bộ.
• Thiết kế hoàn chỉnh giải thuật điều khiển công suất tách kênh độc lập P-Q kết hợp kỹ thuật điều chế vector không gian SVPWM cho cả bộ biến đổi phía máy phát (RSC) và phía lưới (GSC).
• Kiểm chứng độ tin cậy của mô hình trên nền tảng MATLAB/Simulink với dải công suất tải từ 3 MW đến 6 MW trên lưới 25 kV, duy trì điện áp DC-link ổn định 1.150 V với độ dao động dưới 2,3%.
• Đề xuất giải pháp phối hợp hiệu quả giữa DFIG và thiết bị bù tĩnh STATCOM, giúp rút ngắn thời gian ổn định điện áp sau sự cố dao động phụ tải xuống chỉ còn 0,12 giây.
• Khẳng định giá trị thực tiễn vượt trội của cấu hình DFIG trong việc cắt giảm hơn 65% chi phí đầu tư bộ biến đổi công suất, mở ra giải pháp phát triển điện gió bền vững cho Việt Nam.

Đóng góp chính của luận văn là đã hoàn thiện cơ sở lý thuyết và bộ công cụ mô phỏng điều khiển DFIG thích ứng với điều kiện khí hậu và tiềm năng gió tại Việt Nam. Lộ trình phát triển tiếp theo trong giai đoạn 2025 - 2030 là triển khai thực nghiệm giải thuật trên giàn thử nghiệm thời gian thực (Hardware-in-the-Loop - HIL) và mở rộng ứng dụng cho các trang trại điện gió ngoài khơi. Để nghiên cứu sâu hơn về dữ liệu mô phỏng và các thuật toán điều khiển chuyên ngành, bạn đọc có thể tham khảo toàn văn công trình và các tài liệu học thuật liên quan tại luanvantot.com.

Trích đoạn nội dung tài liệu

đặt vấn đề sử dụng DFIG làm máy phát đồng trục thay vì sử dụng các máy đồng bộ kinh điển kết hợp với bộ biến đổi điện tử công suất thấy rằng DFIG có những ưu điểm rất nổi bật là stator của DFIG được nối trực tiếp với lưới điện, còn rotor nối với lưới qua thiết bị điện tử công suất điều khiển được. Chính vì thiết bị điều khiển cho DFIG nằm ở rotor nên công suất thiết bị điều khiển chỉ xấp xỉ bằng 1/3 công suất máy phát và dòng năng lượng thu được chảy trực tiếp từ stator sang lưới. Như đã trình bày ở trên, đây chính là ưu điểm vượt trội của DFIG so với các thiết bị máy phát khác có bộ điều khiển nằm giữa stator và lưới. Tuy nhiên, cấu trúc ấy lại khiến cho DFIG khó điều khiển hơn rất nhiều, đặc biệt là trong các tình huống sự cố xảy ra trên lưới.

Khi có sự cố trên lưới điện, điện áp trên thanh cái sẽ bị sụt giảm đột ngột làm cho từ thông trong máy phát dao động rất mạnh. Từ thông này sẽ gây ra sức điện động cảm ứng đặt lên rotor và nếu trị số các sức điện động này lớn có thể gây ra dòng rất lớn. Luận văn này xây dựng mô hình hóa và mô phỏng điều khiển máy phát không đồng bộ nguồn kép (DFIG) trong hệ thống điện gió bằng Matlab/Simulink. MỤC TIÊU CỦA ĐỀ TÀI Tìm hiều về gió và hệ thống phát điện gió.

Tìm hiều về hệ thống máy phát không đồng bộ nguồn kép DFIG và xây dựng giải thuật điều khiển cho hệ thống. Nghiên cứu thuật toán điều khiển và mô phỏng máy phát không đồng bộ nguồn kép trong hệ thống điện gió. Kết quả nghiên cứu của đề tài sẽ góp phần bổ sung các phương pháp điều khiển cho máy phát điện sức gió DFIG. Ý nghĩa khoa học của đề tài là đề xuất mô hình mới ứng dụng máy điện không bộ nguồn kép làm chức năng máy phát, nhằm nâng cao hiệu quả ứng dụng máy điện không bộ nguồn kép trong máy phát điện.

Đề tài đã giải quyết thành công cả về mặt lý thuyết lẫn mô hình mô phỏng. 3 Ý nghĩa thực tiễn của đề tài là: giảm thiểu chi phí sản xuất điện năng, góp phần tiết kiệm chi phí vận hành các trạm phát điện. ĐỐI TƯ NG VÀ PHƯƠNG PHÁP NGHIÊN C U Nghiên cứu các đặc tính của gió. Tìm hiểu các dạng mô hình của máy phát điện gió.

Trình bày các phương trình chuyển đổi năng lượng trong mô hình điều khiển máy phát không đồng bộ nguồn kép DFIG trong hệ thống điện gió. Xây dựng mô hình toán học các phần tử điều khiển máy phát điện không đồng bộ nguồn kép (DFIG). Xây dựng mô hình và mô phỏng điều khiển máy phát không đồng bộ nguồn kép (DFIG) trong hệ thống điện gió bằng cách mô phỏng trong Matlab/Simulink. Tổng hợp, nhận xét, đánh giá kết quả mô phỏng.

KẾT QUẢ D KIẾN  Tổng quan về tình hình nghiên cứu, sử dụng nguồn năng lượng gió trên thế giới và tiềm năng năng lượng gió của Việt Nam. Trong đó tìm hiểu tốc độ gió, cấp gió, chế độ gió, tiềm năng và quy hoạch phát triển năng lượng điện gió Việt Nam. Trong đó tác giả cũng nhấn mạnh kết quả nghiên cứu trong nước. Chính sách định hướng chiến lượt phát triển bền vững năng lượng Việt Nam là phát triển nguồn năng lượng mới, năng lượng tái tạo hệ thống máy phát điện sức gió dùng máy điện không đồng bộ nguồn kép đang có xu hướng nghiên cứu để đưa vào sử dụng rộng rãi, và đây cũng chính là nội dung mà luận văn nghiên cứu.

 Tình hình phát triển chung của thế giới về lĩnh vực biến đổi năng lượng gió và tiềm năng của Việt Nam.  Đối với hệ thống biến đổi năng lượng gió làm việc ở tốc độ thay đổi, việc sử dụng máy phát không đồng bộ nguồn kép (Doubly Fed Induction Generator – DFIG) là phù hợp nhất trong thời điểm hiện tại. Ưu điểm nổi bật khi sử dụng DFIG là thiết bị điện tử công suất chỉ biến đổi một tỷ lệ 20 - 30% của tổng công 4 suất phát, nghĩa là giảm được tổn hao trong linh kiện điện tử công suất so với cấu hình phải biến đổi toàn bộ công suất phát như hệ thống biến đổi năng lượng gió sử dụng máy phát đồng bộ đồng thời giảm được chi phí đầu tư.  Luận văn trình bày khái quát về vai trò, cấu tạo, nguyên lý làm việc của hệ thống máy phát điện sức gió đồng thời trình bày khái quát một số hệ thống máy phát điện sức gió thông dụng.

Luận văn đưa ra một số loại tua bin gió và sơ đồ khối hệ thống điện gió. Trong đó luận văn cũng nhấn mạnh hệ thống máy phát điện sức gió dùng máy phát không đồng bộ nguồn kép đang có xu hướng nghiên cứu để đưa vào sử dụng rộng rãi, và giới thiệu bộ điều khiển DFIG. Đây cũng chính là nội dung mà luận văn nghiên cứu.  Tìm hiểu ứng dụng và nguyên lý hoạt động của DFIG trong cấu hình hệ thống biến đổi năng lượng gió vận tốc thay đổi.

 Luận văn trình bày về cấu tạo, nguyên lý làm việc, sơ đồ mạch điện thay thế và các phương trình điện, từ của máy phát điện DFIG. Đồng thời mô tả toán học hệ thống máy phát điện sức gió sử dụng máy phát điện DFIG trong hệ toạ độ không gian véc tơ. Ý tưởng của việc sử dụng véctơ không gian SVPWM là để mô tả máy điện DFIG chỉ bằng hai pha, thay cho việc sử dụng 3 pha. Luận văn đưa ra sơ đồ khối hệ thống máy phát.

Điều khiển công suất tác dụng và công suất phản kháng máy phát DFIG. Việc mô tả toán học hệ thống là tiền đề cho việc xây dựng các bộ điều khiển hoà lưới. Khối máy điện DFIG điều khiển:  Bộ biến đổi điện áp phía lưới  Bộ biến đổi điện áp phía máy phát  Tìm hiểu nguyên lý hoạt động, mô hình hóa và xây dựng giải thuật điều khiển máy phát không đồng bộ nguồn kép (DFIG – Doubly Fed Induction Generator) được ứng dụng trong các hệ thống chuyển đổi năng lượng gió WECS (Wind Energy - Conversion System).  Tìm phương pháp điều khiển tối ưu công suất tác dụng nhận từ gió.

 Xây dựng mô hình toán máy phát không đồng bộ nguồn kép  Xây dựng mô hình hệ thống điều khiển máy phát không đồng bộ nguồn kép DFIG  Xây dựng bộ điều khiển phía lưới  Xây dựng bộ điều khiển phía máy phát 5  Do giới hạn về thời gian và điều kiện nghiên cứu nên đề tài chỉ giới hạn các vấn đề như: Nghiên cứu điều khiển hệ thống DFIG thông qua mô hình hóa và mô phỏng dùng chương trình Matlab/Simulink mà không không thiết kế thi công mô hình thực tế. Ý NGHĨA KHOA HỌC VÀ TH C TIỄN CỦA ĐỀ TÀI Hiện nay việc phát triển và triển khai dự án năng lượng gió để đáp ứng sử dụng điện trên thế giới trong đó có Việt Nam là nhu cầu cấp thiết.  Tham khảo tài liệu (sách, báo và tạp chí khoa học trên Internet).  Tham dự các hội nghị khoa học và báo cáo chuyên đề về lĩnh vực nghiên cứu.

 Mô hình hóa và mô phỏng dùng chương trình Matlab/ Simulink.  Phân tích và đánh giá kết quả mô phỏng. 6 CHƯƠNG 1 GIỚI THIỆU TỔNG QUAN VỀ HỆ THỐNG PHÁT ĐIỆN GIÓ 1.1 Tổng quan về năng lượng gió Hiện nay cùng với sự phát triển công nghiệp và sự hiện đại hoá thì nhu cầu năng lượng cũng rất cần thiết cho sự phát triển của đất nước. Vấn đề đặt ra là phát triển nguồn năng lượng sao cho phù hợp mà không ảnh hưởng tới môi trường và cảnh quang thiên nhiên.

Trong khi đó, các nguồn năng lượng như than đá, dầu mỏ, khí đốt… ngày càng cạn kiệt và gây ô nhiễm môi trường và là nguyên nhân gây ra hiệu ứng nhà kính. Để giảm những vấn đề trên ta phải tìm nguồn năng lượng tái tạo, năng lượng sạch để thay thế hiệu quả, giảm nhẹ tác động của năng lượng đến tình hình kinh tế an ninh chính trị quốc gia. Nhận thấy được tầm quan trọng của vấn đề về năng lượng để phát triển. Việt Nam có các quan điểm về chính sách sử dụng năng lượng hiệu quả nguồn năng lượng tái sinh trong đó có năng lượng gió.

Năng lượng gió là nguồn năng lượng tự nhiên dồi dào và phong phú, được ưu tiên được đầu tư và phát triển ở Việt Nam. Nhiều dự án công trình đã được khởi công và xây dựng với quy mô vừa và nhỏ tiêu biểu là điện gió ở bán đảo Bạch Long Vĩ có công suất khoản 800KW, công trình phong điện Phương Mai III ở tỉnh Bình Định đang được xây dựng… Năng lượng điện gió là nguồn năng lượng sạch và có tìm năng rất lớn. Nhà máy điện gió đầu tiên được xây dựng đầu tiên ở vùng nông thôn Mỹ vào năm 1890. Ngày nay công nghệ điện gió phát triển mạnh và có sự cạnh tranh lớn, với tốc độ phát triển như hiện nay thì không bao lâu nữa năng lượng điện sẽ chiếm phần lớn trong thị trường năng lượng của thế giới [1].

Trong những năm gần đây, năng lượng gió trở thành một nguồn tiềm năng cho hệ thống máy phát điện với ảnh hưởng cho môi trường nhỏ. Tổng năng lượng của các máy phát sức gió được lắp đặt trên thế giới được gia tăng một cách ngoạn mục. Sự tham gia của các máy phát sức gió trong các hệ thống phân phối điện cung 7 cấp một lượng công suất đáng kể bên cạnh các máy phát cơ bản như các nhà máy nhiệt điện, nguyên tử và thủy điện. Tuabin gió được sử dụng trong hộ gia đình được phân bố rộng rãi trên thế giới.

Sự tương tác giữa hệ thống điện gió trong gia đình và trong lưới điện sẽ là một khía cạnh quan trọng trong kế hoạch phát triển hệ thống điện gió trong tương lai. Đó là điều cần thiết để đảm bảo rằng lưới điện có khả năng làm việc trong giới hạn của tần số và điện áp phù hợp cho các dự án kết hợp việc sản xuất năng lượng điện từ gió và việc tiêu thụ điện của người tiêu dùng, đồng thời để đảm bảo duy trì lưới điện hoạt động ổn định. Vì vậy khi điện gió hòa vào lưới điện phải không làm chất lượng điện xấu đi hay không làm xáo trộn tần số của lưới điện, do đó cần có máy phát điện phù hợp.
