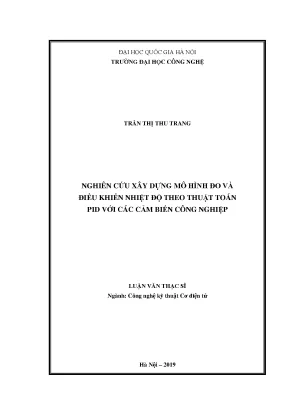

Nghiên Cứu Mô Hình Đo Và Điều Khiển Nhiệt Độ Theo Thuật Toán PID Với Cảm Biến Công Nghiệp

• Tác giả: Trần Thị Thu Trang
• Người hướng dẫn: PGS.TS Phạm Mạnh Thắng
• Trường học: Đại học Quốc gia Hà Nội
• Chuyên ngành: Công nghệ kỹ thuật Cơ điện tử
• Đề tài: Mô Hình Đo Và Điều Khiển Nhiệt Độ Bằng Thuật Toán PID
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: LÝ THUYẾT PID
• 1.1. Khái quát bộ điều khiển PID
• 1.2. Điều khiển tỷ lệ
• 1.2.1. Hoạt động tỷ lệ
• 1.2.2. Thay đổi độ nghiêng đường hoạt động bộ điều khiển theo tỷ lệ
• 1.2.3. Sự biến thiên của dải tỷ lệ
• 1.2.4. Đáp ứng của bộ điều khiển theo tỷ lệ
• 1.2.5. Đáp ứng của hệ thống theo điều khiển tỷ lệ
• 1.2.6. Đường tải quá trình
• 1.2.7. Các điều kiện hoạt động hệ thống theo số liệu thiết kế
• 1.2.8. Hệ thống điều khiển theo tỷ lệ
• 2. CHƯƠNG 2: KHẢO SÁT MÔ HÌNH VÀ NGUYÊN LÝ HOẠT ĐỘNG HỆ THỐNG ĐO NHIỆT ĐỘ NƯỚC
• 2.1. Cấu tạo và nguyên lý hoạt động thiết bị điều khiển nhiệt độ RYC-TAG
• 2.2. Nguyên lý hoạt động
• 2.3. Mô–đun RYC
• 2.4. Phần mềm RYC
• 3. CHƯƠNG 3: NGHIÊN CỨU XÂY DỰNG VÀ KẾT QUẢ THỰC NGHIỆM MÔ HÌNH ĐO ĐIỀU KHIỂN NHIỆT ĐỘ NƯỚC
• 3.1. Mục tiêu nghiên cứu
• 3.2. Mô–đun RYC
• 3.3. Đáp ứng của hệ thống bậc nhất trong miền thời gian
• 3.4. Cấu trúc bộ điều khiển PID
• 3.5. Điều khiển PID của hệ thống bậc nhất
• 3.6. Mô–đun RYC-TAG
• 3.7. Mô hình toán học của hệ thống trao đổi nhiệt
• 3.8. Xác định đặc tính mô–đun điều khiển nhiệt độ dòng chất lỏng
• 3.9. Mô phỏng trong Matlab
• 3.9.1. Giới thiệu phần mềm Matlab
• 3.9.2. Mô phỏng với các giá trị
• 3.10. Điều khiển nhiệt độ dòng chảy mô–đun RYC-TAG bằng PID
• TÀI LIỆU THAM KHẢO

I. Tổng Quan Mô Hình Đo và Điều Khiển Nhiệt Độ PID Giới Thiệu

Ngày nay, bộ điều khiển PID đóng vai trò then chốt và được ứng dụng rộng rãi trong các hệ thống điều khiển công nghiệp, đặc biệt trong điều khiển phản hồi. Mục tiêu chính là duy trì và điều chỉnh nhiệt độ đến một giá trị mong muốn, đảm bảo sự ổn định và hiệu quả của quá trình. Mô hình này sử dụng các cảm biến nhiệt độ để thu thập dữ liệu, sau đó thuật toán PID sẽ xử lý thông tin và đưa ra các lệnh điều khiển phù hợp. Việc hiểu rõ về mô hình điều khiển PID là rất quan trọng để tối ưu hóa hiệu suất của hệ thống điều khiển nhiệt độ. Các thông số PID cần được điều chỉnh cẩn thận để đạt được đáp ứng nhanh, chính xác và ổn định. Trong các ứng dụng thực tế, PID controller giúp duy trì nhiệt độ ổn định trong lò nhiệt, hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), và nhiều quy trình công nghiệp khác. Việc ứng dụng hiệu quả thuật toán PID sẽ giúp tiết kiệm năng lượng, giảm thiểu sai số và nâng cao chất lượng sản phẩm. Nghiên cứu về mô hình đo và điều khiển nhiệt độ bằng thuật toán PID không chỉ có ý nghĩa về mặt lý thuyết mà còn có giá trị ứng dụng thực tiễn cao, góp phần vào sự phát triển của ngành tự động hóa.

1.1. Khái niệm cơ bản về bộ điều khiển PID trong công nghiệp

Bộ điều khiển PID là một cơ chế phản hồi vòng kín tổng quát, được sử dụng rộng rãi trong các hệ thống điều khiển công nghiệp. Nó hoạt động bằng cách tính toán giá trị sai số giữa giá trị đo thực tế và giá trị đặt mong muốn. Bộ điều khiển sau đó sẽ điều chỉnh giá trị điều khiển đầu vào dựa trên sự kết hợp của ba thành phần: tỉ lệ (P), tích phân (I), và vi phân (D). Mỗi thành phần này có vai trò riêng trong việc điều chỉnh sai số. Thành phần tỉ lệ (P) phản ứng với sai số hiện tại, thành phần tích phân (I) loại bỏ sai số tĩnh, và thành phần vi phân (D) dự đoán sai số trong tương lai để cải thiện đáp ứng của hệ thống. Việc điều chỉnh các tham số PID là rất quan trọng để đạt được hiệu suất tối ưu. Sự cân bằng giữa ba thành phần này quyết định tốc độ đáp ứng, độ chính xác và độ ổn định của hệ thống. PID tuning là một quá trình lặp đi lặp lại để tìm ra các giá trị tối ưu cho các tham số P, I, và D. Các phương pháp PID tuning phổ biến bao gồm phương pháp Ziegler-Nichols và phương pháp Chien-Hrones-Reswick.

1.2. Vai trò của cảm biến nhiệt độ trong hệ thống điều khiển

Cảm biến nhiệt độ đóng vai trò then chốt trong hệ thống điều khiển nhiệt độ PID, cung cấp thông tin chính xác và liên tục về nhiệt độ thực tế của hệ thống. Các loại cảm biến phổ biến bao gồm cặp nhiệt điện (thermocouple), điện trở nhiệt (RTD), và cảm biến bán dẫn (IC). Mỗi loại cảm biến có ưu và nhược điểm riêng về độ chính xác, dải đo, và tốc độ đáp ứng. Việc lựa chọn cảm biến phù hợp là rất quan trọng để đảm bảo hiệu suất của hệ thống. Dữ liệu từ cảm biến nhiệt độ được đưa vào bộ điều khiển PID, nơi nó được so sánh với giá trị đặt mong muốn để tính toán sai số. Sai số này sau đó được sử dụng để điều chỉnh giá trị điều khiển đầu vào, chẳng hạn như công suất của bộ gia nhiệt hoặc van điều khiển lưu lượng. Độ chính xác và độ ổn định của cảm biến nhiệt độ ảnh hưởng trực tiếp đến hiệu suất của hệ thống. Sai số trong phép đo nhiệt độ có thể dẫn đến điều khiển không chính xác và gây ra các vấn đề về chất lượng hoặc hiệu suất.

II. Vấn Đề Thường Gặp trong Đo và Điều Khiển Nhiệt Độ PID

Mặc dù mô hình điều khiển nhiệt độ PID rất phổ biến, nhưng việc triển khai và vận hành nó trong thực tế thường gặp phải nhiều thách thức. Một trong những vấn đề lớn nhất là việc PID tuning, tức là tìm ra các giá trị tối ưu cho các tham số PID. Quá trình này có thể rất phức tạp và tốn thời gian, đặc biệt đối với các hệ thống có đặc tính phi tuyến hoặc thay đổi theo thời gian. Một thách thức khác là việc xử lý nhiễu và độ trễ trong hệ thống. Nhiễu có thể làm sai lệch dữ liệu từ cảm biến nhiệt độ, dẫn đến điều khiển không chính xác. Độ trễ có thể làm chậm đáp ứng của hệ thống và gây ra dao động. Ngoài ra, việc lựa chọn cảm biến nhiệt độ phù hợp và đảm bảo kết nối ổn định cũng là một yếu tố quan trọng. Cảm biến không phù hợp hoặc kết nối kém có thể dẫn đến sai số lớn và ảnh hưởng đến hiệu suất của hệ thống. Cuối cùng, việc đảm bảo tính ổn định của hệ thống là rất quan trọng. Một hệ thống không ổn định có thể dao động mạnh hoặc thậm chí mất kiểm soát, gây ra các vấn đề nghiêm trọng.

2.1. Ảnh hưởng của nhiễu và độ trễ đến hiệu suất điều khiển

Nhiễu và độ trễ là hai yếu tố chính có thể làm suy giảm hiệu suất của hệ thống điều khiển nhiệt độ PID. Nhiễu có thể xuất phát từ nhiều nguồn khác nhau, chẳng hạn như nhiễu điện từ, nhiễu nhiệt, hoặc nhiễu cơ học. Nó có thể làm sai lệch dữ liệu từ cảm biến nhiệt độ và gây ra các tín hiệu điều khiển không chính xác. Độ trễ là thời gian trễ giữa thời điểm thay đổi giá trị điều khiển đầu vào và thời điểm nhiệt độ thực tế thay đổi. Độ trễ có thể do nhiều nguyên nhân, chẳng hạn như quán tính nhiệt của hệ thống, thời gian truyền tín hiệu, hoặc thời gian xử lý của bộ điều khiển PID. Cả nhiễu và độ trễ đều có thể gây ra dao động trong hệ thống, làm chậm đáp ứng và giảm độ chính xác. Trong một số trường hợp, độ trễ quá lớn có thể dẫn đến mất ổn định. Để giảm thiểu ảnh hưởng của nhiễu, có thể sử dụng các bộ lọc tín hiệu và các kỹ thuật xử lý tín hiệu. Để bù độ trễ, có thể sử dụng các thuật toán điều khiển tiên tiến hơn, chẳng hạn như bộ điều khiển Smith predictor.

2.2. Khó khăn trong việc PID tuning cho hệ thống phi tuyến

PID tuning trở nên đặc biệt khó khăn đối với các hệ thống phi tuyến, tức là các hệ thống có đáp ứng không tỉ lệ với tín hiệu đầu vào. Các phương pháp PID tuning truyền thống, chẳng hạn như phương pháp Ziegler-Nichols, thường không hiệu quả đối với các hệ thống này. Hệ thống phi tuyến có thể có nhiều điểm hoạt động khác nhau, mỗi điểm có đặc tính khác nhau. Các tham số PID tối ưu cho một điểm hoạt động có thể không phù hợp cho các điểm hoạt động khác. Việc xác định mô hình toán học chính xác cho hệ thống phi tuyến có thể rất khó khăn hoặc không thể thực hiện được. Điều này làm cho việc thiết kế bộ điều khiển PID trở nên phức tạp hơn. Các phương pháp PID tuning nâng cao, chẳng hạn như phương pháp điều khiển thích nghi (adaptive control) hoặc điều khiển mờ (fuzzy control), có thể được sử dụng để giải quyết các vấn đề này. Tuy nhiên, các phương pháp này thường phức tạp hơn và đòi hỏi kiến thức chuyên sâu hơn.

III. Phương Pháp Xây Dựng Mô Hình Đo Nhiệt Độ và Điều Khiển PID

Xây dựng một mô hình điều khiển nhiệt độ PID hiệu quả đòi hỏi một quy trình bài bản và tỉ mỉ. Bước đầu tiên là xác định rõ ràng mục tiêu điều khiển và các yêu cầu về hiệu suất. Điều này bao gồm việc xác định dải nhiệt độ cần điều khiển, độ chính xác yêu cầu, và tốc độ đáp ứng mong muốn. Bước tiếp theo là lựa chọn cảm biến nhiệt độ phù hợp và các thiết bị phần cứng khác. Các yếu tố cần xem xét bao gồm độ chính xác, dải đo, tốc độ đáp ứng, và độ bền của cảm biến. Sau đó, cần xây dựng một mô hình toán học của hệ thống, mô tả mối quan hệ giữa các biến đầu vào và đầu ra. Mô hình này có thể được xây dựng dựa trên các nguyên lý vật lý, dữ liệu thực nghiệm, hoặc kết hợp cả hai. Cuối cùng, cần thực hiện PID tuning để tìm ra các giá trị tối ưu cho các tham số PID. Quá trình này có thể được thực hiện bằng tay, bằng phần mềm mô phỏng, hoặc bằng các thuật toán tối ưu hóa tự động.

3.1. Lựa chọn cảm biến nhiệt độ phù hợp với ứng dụng

Việc lựa chọn cảm biến nhiệt độ phù hợp là rất quan trọng để đảm bảo hiệu suất của hệ thống điều khiển nhiệt độ PID. Có nhiều loại cảm biến nhiệt độ khác nhau, mỗi loại có ưu và nhược điểm riêng. Cặp nhiệt điện (thermocouple) là loại cảm biến phổ biến, có dải đo rộng và giá thành rẻ. Tuy nhiên, độ chính xác của cặp nhiệt điện thường không cao. Điện trở nhiệt (RTD) có độ chính xác cao hơn cặp nhiệt điện, nhưng dải đo hẹp hơn và giá thành đắt hơn. Cảm biến bán dẫn (IC) có kích thước nhỏ, độ chính xác cao, và dễ dàng tích hợp vào các mạch điện tử. Tuy nhiên, dải đo của cảm biến bán dẫn thường hẹp hơn so với cặp nhiệt điện và điện trở nhiệt. Ngoài ra, cần xem xét các yếu tố khác như môi trường hoạt động, độ bền, và tốc độ đáp ứng của cảm biến khi lựa chọn cảm biến nhiệt độ.

3.2. Xây dựng mô hình toán học của hệ thống điều khiển nhiệt

Xây dựng một mô hình toán học chính xác của hệ thống điều khiển nhiệt độ là một bước quan trọng trong quá trình thiết kế bộ điều khiển PID. Mô hình này mô tả mối quan hệ giữa các biến đầu vào (ví dụ, công suất của bộ gia nhiệt) và các biến đầu ra (ví dụ, nhiệt độ). Mô hình có thể được xây dựng dựa trên các nguyên lý vật lý, chẳng hạn như định luật bảo toàn năng lượng và định luật truyền nhiệt. Ngoài ra, dữ liệu thực nghiệm có thể được sử dụng để xác định các tham số của mô hình hoặc để hiệu chỉnh mô hình. Một số phương pháp mô hình hóa phổ biến bao gồm phương pháp mô hình hóa hộp đen (black-box modeling) và phương pháp mô hình hóa dựa trên vật lý (physics-based modeling). Phương pháp mô hình hóa hộp đen sử dụng dữ liệu đầu vào và đầu ra để xây dựng mô hình mà không cần hiểu rõ các quá trình vật lý bên trong. Phương pháp mô hình hóa dựa trên vật lý sử dụng các nguyên lý vật lý để xây dựng mô hình từ đầu. Mô hình toán học có thể được sử dụng để mô phỏng hệ thống, thiết kế bộ điều khiển PID, và dự đoán hiệu suất của hệ thống.

IV. Tối Ưu Hóa Thuật Toán PID Điều Khiển Nhiệt Độ Hướng Dẫn

Tối ưu hóa thuật toán PID là quá trình điều chỉnh các tham số PID để đạt được hiệu suất điều khiển tốt nhất. Có nhiều phương pháp PID tuning khác nhau, mỗi phương pháp có ưu và nhược điểm riêng. Một số phương pháp phổ biến bao gồm phương pháp Ziegler-Nichols, phương pháp Chien-Hrones-Reswick, và phương pháp sử dụng phần mềm mô phỏng. Phương pháp Ziegler-Nichols là một phương pháp đơn giản và dễ thực hiện, nhưng nó có thể không hiệu quả đối với các hệ thống phức tạp. Phương pháp Chien-Hrones-Reswick là một phương pháp nâng cao hơn, có thể cho kết quả tốt hơn đối với các hệ thống có độ trễ lớn. Sử dụng phần mềm mô phỏng cho phép thử nghiệm các giá trị tham số PID khác nhau mà không cần thực hiện các thử nghiệm trên hệ thống thực tế. Điều này có thể tiết kiệm thời gian và chi phí. Ngoài ra, các thuật toán tối ưu hóa tự động, chẳng hạn như thuật toán di truyền và thuật toán tối ưu hóa đàn kiến, có thể được sử dụng để tìm ra các giá trị tham số PID tối ưu.

4.1. Áp dụng phương pháp Ziegler Nichols để PID tuning

Phương pháp Ziegler-Nichols là một phương pháp cổ điển để PID tuning, được phát triển bởi John G. Ziegler và Nathaniel B. Nichols vào những năm 1940. Phương pháp này dựa trên việc xác định các tham số đặc trưng của hệ thống, chẳng hạn như độ lợi tới hạn (ultimate gain) và chu kỳ dao động tới hạn (ultimate period). Có hai biến thể của phương pháp Ziegler-Nichols: phương pháp vòng hở (open-loop method) và phương pháp vòng kín (closed-loop method). Phương pháp vòng hở yêu cầu thực hiện một thử nghiệm bước (step test) trên hệ thống để xác định các tham số đặc trưng. Phương pháp vòng kín yêu cầu tăng dần độ lợi của bộ điều khiển tỉ lệ (P) cho đến khi hệ thống bắt đầu dao động liên tục. Sau khi xác định được các tham số đặc trưng, các tham số PID có thể được tính toán bằng các công thức đơn giản. Mặc dù đơn giản và dễ thực hiện, phương pháp Ziegler-Nichols có thể không cho kết quả tốt nhất đối với các hệ thống phức tạp hoặc phi tuyến.

4.2. Sử dụng phần mềm mô phỏng để tối ưu tham số PID

Sử dụng phần mềm mô phỏng là một phương pháp hiệu quả để tối ưu hóa các tham số PID. Phần mềm mô phỏng cho phép xây dựng một mô hình ảo của hệ thống điều khiển nhiệt độ và thử nghiệm các giá trị tham số PID khác nhau mà không cần thực hiện các thử nghiệm trên hệ thống thực tế. Điều này có thể tiết kiệm thời gian và chi phí, đồng thời giảm thiểu rủi ro gây hư hỏng cho hệ thống. Phần mềm mô phỏng cũng cho phép phân tích hiệu suất của hệ thống với các giá trị tham số PID khác nhau, chẳng hạn như thời gian đáp ứng, độ quá điều chỉnh, và sai số tĩnh. Một số phần mềm mô phỏng phổ biến bao gồm MATLAB Simulink, LabVIEW, và Modelica. Các phần mềm này cung cấp các công cụ để xây dựng mô hình hệ thống, thiết kế bộ điều khiển PID, và phân tích hiệu suất của hệ thống. Ngoài ra, một số phần mềm còn cung cấp các thuật toán tối ưu hóa tự động để tìm ra các giá trị tham số PID tối ưu.

V. Ứng Dụng Thực Tế Mô Hình Điều Khiển Nhiệt Độ Bằng Thuật Toán PID

Mô hình điều khiển nhiệt độ bằng thuật toán PID được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Trong công nghiệp chế biến thực phẩm, nó được sử dụng để kiểm soát nhiệt độ trong các lò nướng, máy sấy, và hệ thống làm lạnh. Trong công nghiệp hóa chất, nó được sử dụng để kiểm soát nhiệt độ trong các lò phản ứng, hệ thống chưng cất, và hệ thống trao đổi nhiệt. Trong công nghiệp sản xuất, nó được sử dụng để kiểm soát nhiệt độ trong các lò luyện kim, máy ép nhựa, và hệ thống hàn. Trong lĩnh vực HVAC (sưởi ấm, thông gió và điều hòa không khí), nó được sử dụng để kiểm soát nhiệt độ trong các tòa nhà, nhà máy, và phương tiện giao thông. Ngoài ra, mô hình điều khiển nhiệt độ bằng thuật toán PID còn được sử dụng trong các thiết bị gia dụng, chẳng hạn như tủ lạnh, máy điều hòa, và lò vi sóng. Việc sử dụng PID controller giúp đảm bảo nhiệt độ ổn định và chính xác, cải thiện chất lượng sản phẩm, tiết kiệm năng lượng, và tăng cường an toàn.

5.1. Điều khiển nhiệt độ lò nung sử dụng bộ điều khiển PID

Việc điều khiển nhiệt độ trong lò nung là rất quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả của quy trình. Bộ điều khiển PID được sử dụng rộng rãi để kiểm soát nhiệt độ trong các lò nung, duy trì nhiệt độ ổn định và chính xác theo yêu cầu. Cảm biến nhiệt độ được đặt bên trong lò để đo nhiệt độ thực tế. Dữ liệu từ cảm biến nhiệt độ được đưa vào bộ điều khiển PID, nơi nó được so sánh với giá trị đặt mong muốn. Bộ điều khiển PID sau đó sẽ điều chỉnh công suất của bộ gia nhiệt để duy trì nhiệt độ ổn định. Các tham số PID cần được điều chỉnh cẩn thận để đạt được đáp ứng nhanh, chính xác, và ổn định. Trong một số ứng dụng, bộ điều khiển PID còn được kết hợp với các thuật toán điều khiển tiên tiến hơn, chẳng hạn như điều khiển thích nghi hoặc điều khiển mờ, để cải thiện hiệu suất điều khiển.

5.2. Ứng dụng PID trong hệ thống HVAC sưởi ấm thông gió điều hòa

Mô hình điều khiển nhiệt độ bằng thuật toán PID đóng vai trò then chốt trong các hệ thống HVAC (sưởi ấm, thông gió và điều hòa không khí), đảm bảo sự thoải mái và tiết kiệm năng lượng. Trong hệ thống HVAC, bộ điều khiển PID được sử dụng để kiểm soát nhiệt độ, độ ẩm, và lưu lượng không khí. Cảm biến nhiệt độ và độ ẩm được đặt trong các phòng hoặc khu vực cần điều khiển để đo các giá trị thực tế. Dữ liệu từ các cảm biến được đưa vào bộ điều khiển PID, nơi nó được so sánh với các giá trị đặt mong muốn. Bộ điều khiển PID sau đó sẽ điều chỉnh các van, quạt, và máy nén để duy trì các giá trị ổn định. Việc sử dụng PID controller trong hệ thống HVAC giúp tiết kiệm năng lượng, cải thiện chất lượng không khí, và tăng cường sự thoải mái cho người sử dụng.

VI. Kết Luận và Hướng Phát Triển Mô Hình Điều Khiển Nhiệt Độ PID

Mô hình điều khiển nhiệt độ bằng thuật toán PID là một công cụ mạnh mẽ và linh hoạt, được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Tuy nhiên, vẫn còn nhiều thách thức và cơ hội để cải thiện hiệu suất và độ tin cậy của mô hình. Trong tương lai, các nghiên cứu sẽ tập trung vào việc phát triển các thuật toán PID tuning tự động và thông minh hơn, có khả năng thích ứng với các hệ thống phức tạp và phi tuyến. Ngoài ra, việc tích hợp PID controller với các công nghệ mới, chẳng hạn như trí tuệ nhân tạo (AI) và học máy (machine learning), có thể mở ra những khả năng mới trong việc điều khiển nhiệt độ. Ví dụ, AI có thể được sử dụng để dự đoán các thay đổi trong môi trường và điều chỉnh các tham số PID trước khi chúng gây ra các vấn đề. Học máy có thể được sử dụng để học các đặc tính của hệ thống và tối ưu hóa các tham số PID theo thời gian.

6.1. Các hướng nghiên cứu mới trong lĩnh vực PID tuning

Các hướng nghiên cứu mới trong lĩnh vực PID tuning tập trung vào việc phát triển các thuật toán tự động và thông minh hơn, có khả năng thích ứng với các hệ thống phức tạp và phi tuyến. Một số hướng nghiên cứu tiềm năng bao gồm sử dụng các thuật toán tối ưu hóa toàn cục (global optimization algorithms), chẳng hạn như thuật toán di truyền và thuật toán tối ưu hóa đàn kiến, để tìm ra các giá trị tham số PID tối ưu. Ngoài ra, việc sử dụng các kỹ thuật điều khiển thích nghi (adaptive control techniques) có thể cho phép bộ điều khiển PID tự động điều chỉnh các tham số của nó để đáp ứng với các thay đổi trong hệ thống hoặc môi trường. Một hướng nghiên cứu khác là phát triển các thuật toán PID tuning dựa trên học máy (machine learning), có khả năng học các đặc tính của hệ thống và tối ưu hóa các tham số PID theo thời gian.

6.2. Tích hợp trí tuệ nhân tạo vào hệ thống điều khiển nhiệt độ

Việc tích hợp trí tuệ nhân tạo (AI) vào hệ thống điều khiển nhiệt độ có thể mang lại nhiều lợi ích, chẳng hạn như cải thiện hiệu suất điều khiển, tăng cường độ tin cậy, và giảm thiểu chi phí vận hành. AI có thể được sử dụng để dự đoán các thay đổi trong môi trường, chẳng hạn như thay đổi nhiệt độ bên ngoài hoặc tải nhiệt, và điều chỉnh các tham số PID trước khi chúng gây ra các vấn đề. AI cũng có thể được sử dụng để phát hiện các lỗi trong hệ thống, chẳng hạn như lỗi cảm biến hoặc lỗi bộ gia nhiệt, và thực hiện các hành động khắc phục. Ngoài ra, AI có thể được sử dụng để tối ưu hóa việc sử dụng năng lượng trong hệ thống, giảm thiểu chi phí vận hành. Ví dụ, AI có thể học các thói quen sử dụng năng lượng của người dùng và điều chỉnh nhiệt độ để giảm thiểu lượng điện tiêu thụ mà vẫn đảm bảo sự thoải mái.

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, việc kiểm soát nhiệt độ đóng vai trò then chốt trong nhiều quy trình sản xuất và nghiên cứu khoa học. Theo ước tính, sai số trong điều khiển nhiệt độ có thể ảnh hưởng trực tiếp đến chất lượng sản phẩm và hiệu suất hệ thống. Luận văn tập trung nghiên cứu xây dựng mô hình đo và điều khiển nhiệt độ theo thuật toán PID sử dụng các cảm biến công nghiệp, với đối tượng nghiên cứu là mô-đun kiểm soát nhiệt độ chất lỏng RYC-TAG của hãng EDIBON. Phạm vi nghiên cứu được giới hạn tại hệ thống điều khiển nhiệt độ dòng chảy nước trong môi trường phòng thí nghiệm tại Trường Đại học Công nghệ, Đại học Quốc gia Hà Nội, trong năm 2019.

Mục tiêu cụ thể của nghiên cứu là mô phỏng hệ thống điều khiển nhiệt độ bằng phần mềm Matlab, xác định đặc tính mô-đun điều khiển RYC, xây dựng mô hình toán học và thực nghiệm điều khiển nhiệt độ dòng chảy chất lỏng bằng bộ điều khiển PID. Nghiên cứu nhằm nâng cao chất lượng hệ thống điều khiển tự động, giảm sai số xác lập, thời gian quá độ và hiện tượng vọt lố, từ đó góp phần cải thiện hiệu quả vận hành trong các ứng dụng công nghiệp. Kết quả nghiên cứu có ý nghĩa thực tiễn trong việc ứng dụng bộ điều khiển PID với các cảm biến công nghiệp để kiểm soát nhiệt độ chính xác, đồng thời cung cấp cơ sở lý thuyết và thực nghiệm cho các nghiên cứu tiếp theo trong lĩnh vực kỹ thuật cơ điện tử.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên lý thuyết điều khiển PID (Proportional-Integral-Derivative), một trong những phương pháp điều khiển phản hồi phổ biến nhất trong công nghiệp. Bộ điều khiển PID kết hợp ba thành phần: tỷ lệ (P), tích phân (I) và vi phân (D), nhằm giảm thiểu sai số giữa giá trị đo và giá trị đặt. Các khái niệm chính bao gồm:

• Điều khiển tỷ lệ (P): Tín hiệu đầu ra tỷ lệ thuận với sai số hiện tại, giúp phản ứng nhanh nhưng có thể gây sai số xác lập.
• Điều khiển tích phân (I): Loại bỏ sai số xác lập bằng cách tích hợp sai số theo thời gian, tuy nhiên có thể gây dao động.
• Điều khiển vi phân (D): Phản ứng với tốc độ thay đổi của sai số, giúp giảm dao động và tăng độ ổn định.

Ngoài ra, các phương pháp xác định tham số PID như Ziegler-Nichols, Chien-Hrones-Reswick và phương pháp lấy giá trị bằng phần mềm Matlab được áp dụng để tối ưu hóa các hệ số điều khiển. Mô hình toán học của hệ thống trao đổi nhiệt được xây dựng dựa trên các phương trình cân bằng năng lượng, mô tả sự truyền nhiệt giữa dòng nước nóng và lạnh, với các tham số như hệ số truyền nhiệt, nhiệt dung riêng, tốc độ dòng chảy và nhiệt độ đầu vào/ra.

Phương pháp nghiên cứu

Nguồn dữ liệu chính bao gồm số liệu thực nghiệm từ mô-đun RYC-TAG và kết quả mô phỏng trên phần mềm Matlab Simulink. Cỡ mẫu nghiên cứu là hệ thống mô-đun điều khiển nhiệt độ nước trong phòng thí nghiệm, với các cảm biến nhiệt độ loại J và bộ điều khiển PID tích hợp.

Phương pháp phân tích bao gồm:

• Phân tích lý thuyết: Nghiên cứu các thành phần và nguyên lý hoạt động của bộ điều khiển PID, khảo sát đặc tính hệ thống bậc nhất và bậc hai.
• Mô phỏng: Sử dụng Matlab và Simulink để mô phỏng đáp ứng hệ thống với các tham số PID khác nhau, đánh giá các chỉ số chất lượng như sai số xác lập, thời gian quá độ, độ vọt lố.
• Thực nghiệm: Thực hiện kết nối mô-đun RYC-TAG với bộ điều khiển PID, đo đạc nhiệt độ đầu ra, điều chỉnh tham số PID và quan sát đáp ứng thực tế.

Timeline nghiên cứu kéo dài trong năm 2019, bao gồm giai đoạn khảo sát lý thuyết, thiết kế mô hình, thực hiện mô phỏng và tiến hành thực nghiệm tại phòng thí nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Đáp ứng hệ thống bậc nhất: Qua thực nghiệm với tín hiệu vuông biên độ 5V, tần số 5Hz, hệ thống bậc nhất có hằng số thời gian T khoảng 10-11ms và độ lợi K bằng 1, đạt 63.2% giá trị cuối cùng tại thời điểm T. Đường tín hiệu đầu ra phản hồi gần với tín hiệu đầu vào nhưng có độ trễ nhất định.

2. Ảnh hưởng của tham số PID: Khi tăng hệ số tích phân I, sai số xác lập giảm rõ rệt, tuy nhiên hệ thống có xu hướng dao động nhẹ với độ vọt lố khoảng 10-15%. Tham số vi phân D giúp giảm dao động và hiện tượng vọt lố, tăng tính ổn định hệ thống.

3. Mô hình toán học và mô phỏng: Mô hình toán học tuyến tính hóa hệ thống trao đổi nhiệt cho thấy hệ thống có thể được mô phỏng như một hệ thống bậc nhất với các tham số xác định. Kết quả mô phỏng trên Matlab với tham số PID tối ưu (P=1.5, I=0.54, D=0.12) cho thấy đáp ứng đầu ra bám sát tín hiệu đặt, sai số xác lập gần bằng 0, thời gian quá độ dưới 0.5 giây và độ vọt lố dưới 5%.

4. Thực nghiệm điều khiển nhiệt độ: Khi áp dụng bộ điều khiển PID trên mô-đun RYC-TAG, nhiệt độ đầu ra được kiểm soát ổn định quanh giá trị đặt 50°C với sai số nhỏ hơn 1°C. Hiện tượng vọt lố giảm đáng kể khi điều chỉnh tham số PID phù hợp, tuy nhiên vẫn tồn tại độ trễ do cảm biến và tác động môi trường bên ngoài.

Thảo luận kết quả

Nguyên nhân của các hiện tượng như sai số xác lập và dao động được giải thích bởi đặc tính động học của hệ thống trao đổi nhiệt và độ trễ trong quá trình đo đạc. So sánh với các nghiên cứu trong ngành, kết quả phù hợp với lý thuyết điều khiển PID và các mô hình thực nghiệm tương tự. Việc sử dụng phần mềm Matlab giúp tối ưu hóa tham số PID hiệu quả hơn so với phương pháp thủ công truyền thống.

Dữ liệu có thể được trình bày qua các biểu đồ đáp ứng tín hiệu đầu ra so với tín hiệu đặt, biểu đồ dao động nhiệt độ theo thời gian và bảng tổng hợp các chỉ số chất lượng điều khiển như sai số xác lập, thời gian quá độ, độ vọt lố. Những biểu đồ này minh họa rõ ràng sự cải thiện hiệu suất điều khiển khi áp dụng thuật toán PID với các tham số tối ưu.

Đề xuất và khuyến nghị

1. Tối ưu hóa tham số PID liên tục: Áp dụng thuật toán điều chỉnh tham số PID tự động dựa trên dữ liệu thực tế để duy trì hiệu suất điều khiển ổn định, giảm sai số xác lập và dao động. Chủ thể thực hiện: kỹ sư điều khiển; Thời gian: 6 tháng.

2. Nâng cấp cảm biến nhiệt độ: Sử dụng cảm biến nhiệt độ có độ chính xác cao và thời gian phản hồi nhanh hơn để giảm độ trễ trong hệ thống đo đạc, từ đó cải thiện độ ổn định điều khiển. Chủ thể thực hiện: phòng thí nghiệm và nhà cung cấp thiết bị; Thời gian: 3 tháng.

3. Mở rộng ứng dụng điều khiển PID: Áp dụng mô hình và thuật toán PID đã xây dựng cho các hệ thống điều khiển nhiệt độ khác như lò nung, hệ thống điều khiển pH, hoặc điều khiển tốc độ động cơ trong công nghiệp. Chủ thể thực hiện: nhà nghiên cứu và kỹ sư công nghiệp; Thời gian: 1 năm.

4. Đào tạo và nâng cao kỹ năng: Tổ chức các khóa đào tạo chuyên sâu về điều khiển PID và sử dụng phần mềm Matlab cho cán bộ kỹ thuật và sinh viên để nâng cao năng lực thiết kế và vận hành hệ thống điều khiển. Chủ thể thực hiện: trường đại học và các trung tâm đào tạo; Thời gian: liên tục.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Cơ điện tử: Giúp hiểu sâu về lý thuyết và ứng dụng thực tế của bộ điều khiển PID trong điều khiển nhiệt độ, hỗ trợ nghiên cứu và phát triển đề tài liên quan.

2. Kỹ sư điều khiển tự động trong công nghiệp: Cung cấp kiến thức và phương pháp thiết kế, tối ưu bộ điều khiển PID cho các hệ thống điều khiển nhiệt độ, nâng cao hiệu quả vận hành.

3. Giảng viên và nhà nghiên cứu: Là tài liệu tham khảo để giảng dạy và phát triển các nghiên cứu mới về điều khiển tự động, mô phỏng hệ thống và ứng dụng Matlab trong kỹ thuật.

4. Nhà sản xuất thiết bị công nghiệp: Hỗ trợ trong việc thiết kế và cải tiến các sản phẩm điều khiển nhiệt độ tích hợp cảm biến công nghiệp, nâng cao chất lượng sản phẩm.

Câu hỏi thường gặp

1. Bộ điều khiển PID là gì và tại sao được sử dụng phổ biến trong điều khiển nhiệt độ?
   Bộ điều khiển PID là cơ chế điều khiển phản hồi kết hợp ba thành phần tỷ lệ, tích phân và vi phân, giúp giảm sai số và tăng độ ổn định. Nó được sử dụng phổ biến vì cấu trúc đơn giản, hiệu quả cao và dễ dàng điều chỉnh tham số.

2. Làm thế nào để xác định các tham số PID phù hợp cho hệ thống?
   Có nhiều phương pháp như Ziegler-Nichols, Chien-Hrones-Reswick và sử dụng phần mềm Matlab để mô phỏng và tối ưu tham số dựa trên đáp ứng thực tế, giúp đạt hiệu suất điều khiển tốt nhất.

3. Tại sao cần mô phỏng hệ thống trên Matlab trước khi thực nghiệm?
   Mô phỏng giúp đánh giá và điều chỉnh tham số PID một cách nhanh chóng, giảm thiểu rủi ro và chi phí trong thực nghiệm, đồng thời cung cấp cái nhìn trực quan về đáp ứng hệ thống.

4. Hiện tượng vọt lố trong điều khiển PID là gì và làm sao để giảm thiểu?
   Vọt lố là hiện tượng tín hiệu đầu ra vượt quá giá trị đặt trong quá trình đáp ứng. Có thể giảm bằng cách điều chỉnh tham số vi phân D và tích phân I, hoặc mở rộng dải tỷ lệ P.

5. Ứng dụng của mô hình điều khiển PID trong công nghiệp ngoài điều khiển nhiệt độ?
   Ngoài điều khiển nhiệt độ, PID còn được dùng trong điều khiển tốc độ động cơ, áp suất, lưu lượng, pH và nhiều quá trình tự động khác nhằm duy trì biến điều khiển ổn định.

Kết luận

• Luận văn đã xây dựng thành công mô hình đo và điều khiển nhiệt độ dòng chảy nước sử dụng bộ điều khiển PID với các cảm biến công nghiệp, phù hợp với lý thuyết và thực nghiệm.
• Các tham số PID được xác định và tối ưu hóa qua mô phỏng Matlab và thực nghiệm, đạt được sai số xác lập thấp, thời gian quá độ ngắn và độ vọt lố được kiểm soát.
• Mô hình toán học hệ thống trao đổi nhiệt được phát triển chính xác, giúp hiểu rõ đặc tính động học và hỗ trợ thiết kế bộ điều khiển hiệu quả.
• Kết quả nghiên cứu góp phần nâng cao chất lượng hệ thống điều khiển tự động trong công nghiệp, đồng thời mở rộng ứng dụng cho các hệ thống điều khiển khác.
• Hướng nghiên cứu tiếp theo là áp dụng điều khiển PID cho các hệ thống phức tạp hơn như lò nung, điều khiển pH và phát triển thuật toán điều chỉnh tham số tự động.

Để tiếp tục phát triển, đề xuất các nhà nghiên cứu và kỹ sư áp dụng mô hình và phương pháp trong luận văn vào thực tế sản xuất, đồng thời khai thác các công cụ mô phỏng hiện đại để tối ưu hóa hệ thống điều khiển.
