Tổng quan luận án

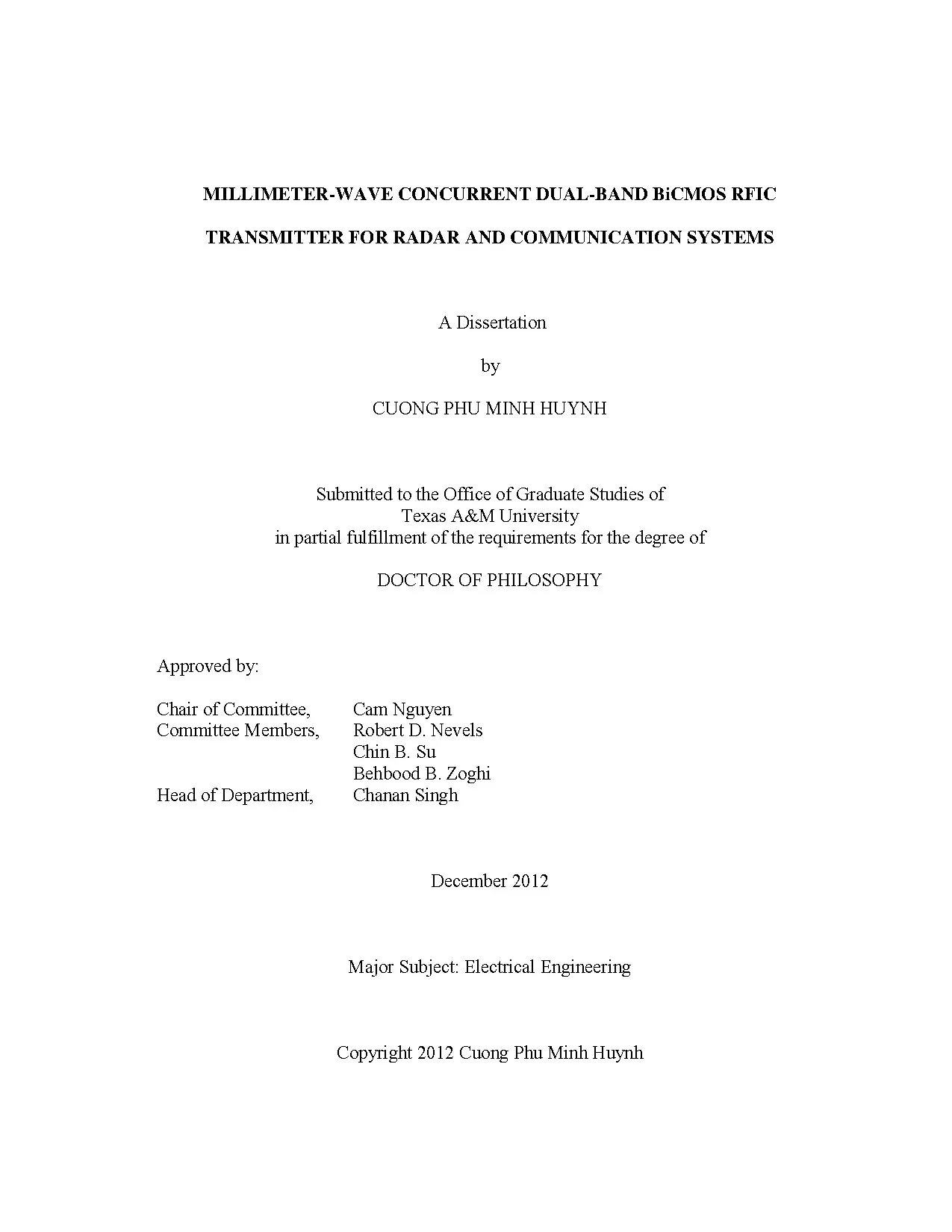

Luận án tiến sĩ kỹ thuật với tiêu đề "Millimeter-Wave Concurrent Dual-Band BiCMOS RFIC Transmitter for Radar and Communication Systems" (Máy phát vi mạch vô tuyến BiCMOS hai băng tần đồng thời sóng milimet cho các hệ thống radar và truyền thông) được thực hiện bởi nghiên cứu sinh Cuong Phu Minh Huynh dưới sự hướng dẫn của Giáo sư Cam Nguyen tại Khoa Kỹ thuật Điện (Department of Electrical Engineering), Đại học Texas A&M (Texas A&M University), hoàn thành vào tháng 12 năm 2012. Hội đồng chấm luận án bao gồm Giáo sư Robert Nevels, Giáo sư Chin Su, Giáo sư Ben Zoghi (Robert D. Zoghi) và Trưởng khoa Chanan Singh.

Về tính cấp thiết và khoảng trống nghiên cứu, sự phát triển của các mạng truyền thông không dây và hệ thống cảm biến radar đòi hỏi tốc độ truyền dữ liệu cao hơn và khả năng định vị chính xác hơn. Dải tần số vi ba truyền thống từ 1 GHz đến 30 GHz đang trở nên quá tải nghiêm trọng. Do đó, việc khai thác vùng phổ tần sóng milimet (Millimeter-Wave - MMW, từ 30 GHz đến 300 GHz) trở thành hướng đi tất yếu nhờ băng thông khả dụng rộng lớn, kích thước mạch và anten thu nhỏ, độ định hướng cao và đặc tính suy hao hấp thụ do oxy cho phép tái sử dụng tần số ở cự ly ngắn. Trước đây, các hệ thống sóng milimet chủ yếu dựa trên chất bán dẫn hợp chất nhóm III-V (GaAs, InP) với chi phí cao, hiệu suất chế tạo thấp và khó tích hợp mật độ cao. Sự phát triển của bán dẫn nhóm IV như SiGe BiCMOS mở ra cơ hội chế tạo các hệ thống đơn chip (System-on-a-Chip) giá thành thấp, tiêu thụ năng lượng thấp. Tuy nhiên, các giải pháp mạch hiện hữu ở dải tần này chủ yếu hoạt động đơn băng tần, thiếu tính linh hoạt và chưa giải quyết được bài toán hoạt động đồng thời trên hai băng tần (concurrent dual-band) nhằm tối ưu hóa diện tích chip, giảm chi phí và nâng cao khả năng chống chịu điều kiện truyền lan khắc nghiệt.

Mục tiêu nghiên cứu của luận án được xác định rõ ràng qua ba nhóm nhiệm vụ chính:

  1. Đề xuất các cấu trúc mạch và kỹ thuật mới nhằm nâng cao hiệu năng của các khối mạch chức năng RFIC BiCMOS cốt lõi hoạt động ở dải tần số sóng milimet, bao gồm bộ trộn chuyển đổi lên, bộ balun tích cực băng siêu rộng và khóa chuyển mạch RF có độ cách ly cực cao.
  2. Xây dựng lý thuyết tổng hợp mạng phối hợp trở kháng hai băng tần đồng thời và hiện thực hóa bộ khuếch đại công suất hai băng tần hoạt động tại 25,5 GHz và 37 GHz.
  3. Thiết kế, tích hợp và kiểm chứng thực nghiệm một máy phát vi mạch SiGe BiCMOS hai băng tần đồng thời hoàn chỉnh hoạt động tại băng K (24,5 GHz) và băng Ka (35 GHz), có khả năng tạo xung vô tuyến cực hẹp (xấp xỉ 200 ps) với mức độ rò rỉ RF cực thấp phục vụ hệ thống radar xung cự ly ngắn độ phân giải cao và truyền thông tốc độ cao.

Đối tượng và phạm vi nghiên cứu:

  • Đối tượng nghiên cứu: Các cấu trúc mạch tích hợp cao tần (RFIC) bao gồm bộ trộn tần, balun tích cực, khóa chuyển mạch RF, bộ khuếch đại công suất, bộ định hình xung RF và kiến trúc máy phát hai băng tần đồng thời.
  • Phạm vi tần số: Dải tần số sóng milimet và lân cận, tập trung vào băng K (24,5 GHz) và băng Ka (35 GHz); bộ khuếch đại công suất tại 25,5 GHz và 37 GHz; khóa chuyển mạch RF hoạt động trong dải 10–38 GHz; các bộ lọc triệt ảnh tại 28 GHz và 49 GHz.
  • Phạm vi công nghệ và chế tạo: Sử dụng quy trình công nghệ bán dẫn SiGe BiCMOS thương mại của hãng Tower-Jazz Semiconductor (Newport Beach, California). Các kiểm chứng thực nghiệm được thực hiện trên mẫu vi mạch chế tạo thực tế tại phòng thí nghiệm của Texas A&M University.

Tổng quan tài liệu và vị trí của luận án

Trong phần tổng quan, tác giả điểm lại các dấu mốc phát triển và các công trình tiêu biểu trong lĩnh vực truyền thông siêu băng rộng (UWB), sóng milimet và hệ thống radar:

  • Quyết định năm 2002 của Ủy ban Truyền thông Liên bang Hoa Kỳ (FCC) cho phép sử dụng dải tần 3,1–10,6 GHz cho các thiết bị UWB không cần cấp phép [1].
  • Tiêu chuẩn công nghiệp truyền thông OFDM đa băng tần (Multiband OFDM) được thông qua vào tháng 12 năm 2004 cho các hệ thống tốc độ truyền dẫn rất cao [2].
  • Thiết kế máy phát CMOS trên chip tạo xung đơn chu kỳ (monocycle impulse) 250 ps dùng cho hệ thống phát hiện nhịp tim của nhóm tác giả công trình [5].
  • Thiết kế bộ thu phát CMOS cho hệ thống truyền thông OFDM tốc độ 480 Mb/s của công trình [6].
  • Định lý dung lượng kênh truyền của Shannon thiết lập mối quan hệ giữa dung lượng truyền dẫn $C$, độ rộng băng thông $BW$ và tỷ số tín hiệu trên nhiễu $SNR$: $C \approx BW \cdot \log_2(1 + SNR)$ [9].
  • Chuẩn IEEE 802.15.3c cho mạng cá nhân không dây (WPAN) khai thác 7 GHz băng thông không cần cấp phép quanh tần số 60 GHz [10].
  • Các quy định của FCC vào tháng 10 năm 2003 mở các dải tần sóng milimet 71–76 GHz, 81–86 GHz, 92–95 GHz cho truyền thông băng rộng thương mại, và dải 22–29 GHz cùng 77 GHz cho ứng dụng radar ô tô cự ly ngắn và cự ly dài [12], [13].
  • Lịch sử phát triển radar bắt đầu từ thí nghiệm của Heinrich Hertz năm 1886 chứng minh sự phản xạ sóng vô tuyến từ các vật thể kim loại và điện môi [14].
  • Các kiến trúc radar, phương trình cự ly radar kinh điển và kỹ thuật tạo cổng cự ly (range gating) theo tài liệu của Skolnik [14].
  • Kiến trúc anten mảng và hệ thống thu phát dùng chung cho cả mục đích radar và truyền thông theo các công trình [15], [16].
  • Các phân loại về bộ trộn thụ động và tích cực theo tài liệu [17].

Khoảng trống nghiên cứu mà luận án lựa chọn giải quyết: Đa số các công trình trước đây chỉ tập trung vào vi mạch đơn băng tần hoặc sử dụng công nghệ bán dẫn hợp chất III-V đắt tiền (GaAs MESFET, PHEMT, InP HEMT, GaAs HBT). Những hệ thống radar xung cự ly ngắn hiện có gặp trở ngại lớn về độ rò rỉ RF giữa máy phát và máy thu khi dùng chung một hệ sinh anten, đòi hỏi các khóa T/R hoặc circulator có độ cách ly rất cao. Luận án giải quyết khoảng trống này bằng cách đề xuất phương pháp tổng hợp mạng phối hợp trở kháng hai băng tần đồng thời trên cơ sở tính chất tương đương của mạng LC, kỹ thuật triệt tiêu rò rỉ RF trong khóa chuyển mạch và cấu trúc máy phát hai băng tần đồng thời SiGe BiCMOS hoàn chỉnh có khả năng phát xung 200 ps với độ rò rỉ cực thấp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Luận án vận dụng các cơ sở lý thuyết vi mạch cao tần và lý thuyết radar:

  • Lý thuyết bộ trộn tích cực và chuyển mạch (Active Commutation Mixer): Phân tích nguyên lý nhân tín hiệu dựa trên mô hình chuyển mạch với hàm sóng vuông lưỡng cực $S(t) = \frac{4}{\pi} \left[ \cos(\omega_{LO}t) - \frac{1}{3}\cos(3\omega_{LO}t) + \frac{1}{5}\cos(5\omega_{LO}t) - \dots \right]$. Thiết lập biểu thức hỗ dẫn toàn phần $G_m$ của tầng khuếch đại vi sai có tính đến điện trở cực nền $r_b$, tụ điện cực nền - cực thu $c_\mu$ và trở kháng thoái hóa cực phát $Z_e$: $$G_m = \frac{g_m}{1 + s c_\mu r_b + Z_e (1 + \frac{g_m}{s c_\mu}) s c_\mu}$$ Biểu thức hệ số khuếch đại chuyển đổi điện áp của bộ trộn Gilbert cân bằng kép là $A_v = \frac{2}{\pi} G_m R_L$, chứng minh khả năng triệt tiêu thành phần xuyên âm LO sang RF.
  • Lý thuyết radar xung cự ly ngắn và phương trình cự ly: Công suất thu tại đầu vào máy thu được xác định theo phương trình radar: $$P_{rx,in} = \frac{P_{tx} G_{tx} G_{rx} \lambda^2 \sigma}{(4\pi)^3 R^4}$$ Cự ly phát hiện tối thiểu của radar xung bị giới hạn bởi độ rộng xung phát $t_d$ theo công thức $R_{min} = \frac{c \cdot t_d}{2}$ (trong đó $c$ là vận tốc ánh sáng). Công suất trung bình được tính qua công suất đỉnh $P_p$ và chu kỳ lặp xung $T$: $P_{avg} = P_p \frac{t_d}{T}$.
  • Các phương thức điều chế xung cho truyền thông: Phân tích 4 kỹ thuật điều chế gồm khóa bật - tắt (OOK), điều chế vị trí xung (PPM), điều chế biên độ xung (PAM) và điều chế pha nhị phân (BPM).
  • Lý thuyết tương đương trở kháng của mạng phần tử LC: Dựa trên nguyên lý mọi mạng LC bất kỳ đều có thể tương đương với một cuộn cảm, một tụ điện, hở mạch hoặc ngắn mạch tại hai tần số làm việc khác nhau, phục vụ việc tổng hợp mạng phối hợp trở kháng hai băng tần.

Phương pháp nghiên cứu thực tế:

  • Phương pháp phân tích giải tích: Xây dựng mô hình mạch tương đương tín hiệu nhỏ của transistor HBT (bao gồm các tham số $r_b, r_e, r_o, c_\mu, g_m, c_{cs}$), phân tích thừa số cân bằng $K$ trong balun tích cực; xây dựng đồ thị đường đồng mức (contour graphs) suy hao chèn và độ cách ly nhằm lựa chọn kích thước transistor tối ưu cho khóa chuyển mạch nối tiếp - song song.
  • Phương pháp mô phỏng vi mạch: Sử dụng phần mềm mô phỏng mạch cao tần chuyên dụng để tính toán tham số tán xạ (S-parameters), hệ số tạp âm (NF), điểm nén công suất 1-dB ($P_{1dB}$), điểm giao cắt bậc ba ($IP_3$), và mô phỏng điện từ trường (EM) cho các phần tử thụ động, đường truyền và via.
  • Phương pháp chế tạo và đo đạc thực nghiệm: Toàn bộ các mạch được thiết kế layout và gửi chế tạo trên quy trình SiGe BiCMOS của xưởng đúc Tower-Jazz Semiconductor. Mẫu thử nghiệm được đo đạc trực tiếp trên tấm bán dẫn (on-wafer probe measurement) bằng các thiết bị đo vi ba chuyên dụng bao gồm máy phân tích mạng véc-tơ (VNA), máy phân tích phổ, máy phát tín hiệu sóng milimet và máy hiện sóng lấy mẫu tốc độ cao.

Nguồn dữ liệu: Toàn bộ dữ liệu thực nghiệm, đường đặc tính S-parameters, công suất đầu ra, phổ tần số và hình dạng xung thời gian thực được thu thập từ các chip chế tạo thực tế đo tại phòng thí nghiệm vi sóng của Đại học Texas A&M.

Nội dung chính theo từng chương

Chương I: Mở đầu (Introduction)

Chương này trình bày bối cảnh công nghệ, động lực nghiên cứu và cơ sở lý thuyết tổng quan về hệ thống radar cự ly ngắn kết hợp truyền thông. Tác giả phân tích các ưu điểm của dải sóng milimet (30–300 GHz) về mặt băng thông, độ định hướng của anten và mức suy hao không khí cao do hấp thụ oxy giúp tăng khả năng tái sử dụng tần số ở cự ly dưới vài dặm. Phân tích sự chuyển dịch từ bán dẫn III-V đắt tiền sang SiGe BiCMOS nhằm giảm giá thành và tăng tích hợp. Chương I thiết lập các phương trình radar cơ bản, phân tích sự đánh đổi giữa độ rộng xung $t_d$ và cự ly phát hiện tối thiểu $R_{min} = \frac{c \cdot t_d}{2}$, giới thiệu kỹ thuật tạo cổng cự ly (range gating) và so sánh 4 sơ đồ điều chế xung (OOK, PPM, PAM, BPM). Cuối chương, kiến trúc hệ thống thu phát kết hợp radar và truyền thông được mô tả chi tiết cùng cấu trúc toàn bộ luận án.

Chương II: Bộ trộn chuyển đổi lên (Up-Conversion Mixer)

Chương II trình bày phân tích nguyên lý, quy trình thiết kế và kết quả kiểm chứng thực nghiệm của hai bộ trộn chuyển đổi lên tích cực sử dụng cấu trúc tế bào Gilbert cân bằng kép tại hai tần số 24,5 GHz và 35 GHz, đóng vai trò tạo tín hiệu sóng liên tục (CW) cho máy phát.

  • Phân tích toán học chứng minh bộ trộn Gilbert triệt tiêu hoàn toàn hiện tượng rò rỉ tín hiệu dao động nội (LO feed-through) ở đầu ra RF, với hệ số khuếch đại chuyển đổi $A_v = \frac{2}{\pi} G_m R_L$.
  • Thiết kế bộ trộn 24,5 GHz: Tích hợp bộ balun tích cực chuyển đổi từ tín hiệu đơn sang vi sai, tế bào trộn Gilbert, tầng khuếch đại vi sai đầu ra và bộ lọc thông dải 24,5 GHz. Mạch được chế tạo trên chip SiGe BiCMOS và đo đạc thực tế.
  • Thiết kế bộ trộn 35 GHz: Tối ưu hóa cho hoạt động tại băng Ka với các đặc tính tương tự, phục vụ kênh tần số thứ hai của máy phát.
Thông số thiết kế & hiệu năng Bộ trộn 24,5 GHz (Chương II) Bộ trộn 35 GHz (Chương II)
Tần số RF hoạt động 24,5 GHz 35 GHz
Cấu trúc mạch lõi Double-balanced Gilbert cell Double-balanced Gilbert cell
Tầng tích hợp kèm theo Active Balun + Diff Amp + BPF Active Balun + Diff Amp + BPF
Độ lợi chuyển đổi đo đạc Khảo sát theo công suất LO và tần số RF Khảo sát theo công suất LO và tần số RF
Mức nén công suất đầu vào IF Khảo sát thực nghiệm với $P_{IF} = -20$ dBm Khảo sát thực nghiệm với $P_{IF} = -20$ dBm
Đặc tính triệt rò rỉ LO & dải biên Triệt dải biên dưới và cách ly cao Triệt dải biên dưới và cách ly cao

Chương III: Bộ Balun tích cực băng thông siêu rộng (Ultra-Wideband Active Balun)

Chương III đề xuất cấu trúc balun tích cực mới hoạt động trên dải tần siêu rộng từ DC lên đến vùng sóng milimet.

  • Cấu trúc đề xuất kết hợp một tầng khuếch đại cực phát chung có cuộn cảm thoái hóa (common emitter with degenerative inductor) và một tầng khuếch đại cực thu chung (common collector).
  • Tác giả phát triển kỹ thuật trung hòa và bù trừ ký sinh (parasitic neutralization and compensation techniques) để duy trì sự cân bằng biên độ và độ lệch pha $180^\circ$ chính xác giữa hai ngõ ra vi sai.
  • Phân tích mô hình tín hiệu nhỏ transistor HBT với đầy đủ tham số ký sinh và khảo sát thừa số cân bằng $K$.
  • Cả hai dạng cấu trúc chuyển đổi đơn sang vi sai (single-ended to differential) và vi sai sang đơn (differential to single-ended) đều được thiết kế, chế tạo và kiểm chứng qua đo đạc tham số tán xạ, suy hao xen, độ lệch pha, độ lệch biên độ và hệ số cách ly ngược dưới các điều kiện phân cực khác nhau.

Chương IV: Khóa chuyển mạch RF với độ cách ly cực cao (Ultra-High Isolation RF Switch)

Chương IV tập trung phát triển các khóa chuyển mạch RF dải rộng (10–38 GHz) có độ cách ly rất cao nhằm phục vụ các ứng dụng chuyển mạch anten và tạo xung RF:

  • Đánh giá các cấu trúc khóa SPST (nối tiếp, song song, nối tiếp - song song) trên công nghệ CMOS và khai thác cấu trúc transistor deep-n-well với đế thả nổi (floating body) để giảm suy hao và ký sinh đế.
  • Sử dụng phương pháp đồ thị đường đồng mức (contour graphs) để định kích thước tối ưu cho các transistor trong nhánh nối tiếp và nhánh song song.
  • Ứng dụng đường truyền tổng hợp (synthetic transmission lines) để mở rộng dải tần làm việc.
  • Đề xuất kiến trúc khóa chuyển mạch RF mới áp dụng kỹ thuật triệt tiêu rò rỉ tín hiệu vô tuyến (RF leakage cancellation technique), cho phép đạt độ cách ly cực cao và có khả năng mang lại độ lợi khuếch đại thay vì chỉ chịu suy hao xen. Khóa SPST 10–38 GHz gồm khối core-SPST và off-SPST được chế tạo và kiểm chứng thực nghiệm tại 35 GHz.

Chương V: Bộ khuếch đại công suất hai băng tần đồng thời sóng milimet (Millimeter-Wave Concurrent Dual-Band Power Amplifier)

Chương V trình bày một đóng góp lý thuyết và thực nghiệm then chốt: bộ khuếch đại công suất (PA) hai băng tần đồng thời hoạt động tại 25,5 GHz và 37 GHz.

  • Phân tích cơ sở lý thuyết các chế độ khuếch đại Class A, B, AB và C, góc dẫn, hiệu suất cực đại, méo xuyên điều chế hai âm tần và công suất kênh lân cận (ACPR).
  • Đề xuất kỹ thuật tổng hợp mạng phối hợp trở kháng hai băng tần đồng thời dựa trên tính chất tương đương trở kháng của mạng LC (bất kỳ mạng LC nào cũng có thể đóng vai trò tương đương một cuộn cảm, tụ điện, hở mạch hoặc ngắn mạch tại hai tần số khác nhau). Bảng 5.1 trong văn bản liệt kê chi tiết các cấu hình LC và đặc tính trở kháng tương ứng.
  • Thiết kế mạng phối hợp trở kháng đầu ra, liên tầng và đầu vào hai băng tần 25,5/37 GHz tương thích giữa hai dải tần.
  • Chế tạo và đo đạc PA trên chip SiGe BiCMOS ở cả hai chế độ: đơn băng tần và hai băng tần đồng thời.
Chế độ hoạt động Tần số Độ lợi tín hiệu nhỏ Công suất đầu ra Hiệu suất PAE
Đơn băng tần (Single-band) 25,5 GHz Đo đạc & mô phỏng Khảo sát thực nghiệm Khảo sát thực nghiệm
Đơn băng tần (Single-band) 37 GHz Đo đạc & mô phỏng Khảo sát thực nghiệm Khảo sát thực nghiệm
Hai băng đồng thời (Concurrent Dual-band) 25,5 / 37 GHz Hoạt động đồng thời hai tần số Đo đạc khi kích thích hai âm đồng thời Đo đạc khi kích thích hai âm đồng thời

Chương VI: Thiết kế máy phát hai băng tần đồng thời SiGe BiCMOS (Design of SiGe BiCMOS Concurrent Dual-Band Transmitter)

Chương VI tích hợp toàn bộ các khối chức năng thành một máy phát hai băng tần đồng thời hoàn chỉnh trên chip SiGe BiCMOS:

  • Kiến trúc máy phát hoạt động đồng thời tại băng K (24,5 GHz) và băng Ka (35 GHz), cho phép phát các chuỗi xung RF cực hẹp với mức rò rỉ cực thấp.
  • Thiết kế các khối mạch chức năng thành phần:
    1. Bộ lọc triệt ảnh (Image Rejection Filters - IRF) tại 28 GHz và 49 GHz.
    2. Bộ tạo xung nhọn (Impulse Generator) sử dụng cấu trúc bộ nghịch lưu thiếu dòng (current-starving inverter) có khả năng điều chỉnh độ trễ điện áp, tạo ra các xung hẹp có thể điều chỉnh độ rộng (đo đạc thực tế dạng xung 1 ns và 4 ns).
    3. Bộ tạo xung đồng hồ sóng vuông xác định tần số lặp xung (PRF).
    4. Bộ định hình xung RF (RF-pulse former) băng K và Ka: Đạt độ rộng xung vô tuyến cực hẹp xuống đến mức 200 ps (0,2 ns), với thời gian tăng/giảm xung rất ngắn và mức độ rò rỉ RF cực thấp; các xung 0,3 ns (ở 24,5 GHz), 0,8 ns và 1,3 ns (ở 35 GHz) cũng được đo đạc phổ và bao xung thời gian thực.
    5. Bộ kết hợp tích cực (Active Combiner).
  • Tích hợp toàn bộ hệ thống máy phát trên diện tích vi mạch khoảng 7 mm² (Hình 6.22). Thực hiện mô phỏng và kiểm chứng thực nghiệm các chế độ: hai băng tần cùng bật, hai băng tần cùng tắt, hoạt động đơn băng tại mức công suất đầu vào IF là -32 dBm và -28 dBm.

Chương VII: Kết luận (Conclusion)

Chương VII tổng kết toàn bộ các kết quả đạt được của luận án, khẳng định việc hiện thực hóa thành công các kỹ thuật mạch RFIC mới và hệ thống máy phát hai băng tần đồng thời sóng milimet trên công nghệ SiGe BiCMOS.

Kết quả và những đóng góp mới

Các đóng góp mới về mặt lý luận và kỹ thuật được tác giả tự xác định bao gồm:

  1. Đề xuất cấu trúc balun tích cực mới kết hợp tầng khuếch đại cực phát chung có cuộn cảm thoái hóa và tầng cực thu chung, cùng các kỹ thuật trung hòa và bù trừ ký sinh giúp duy trì độ cân bằng biên độ và pha trên dải tần siêu rộng từ DC đến sóng milimet.
  2. Đề xuất kiến trúc khóa chuyển mạch RF có độ cách ly cực cao và có khả năng tạo độ lợi khuếch đại dựa trên kỹ thuật triệt tiêu rò rỉ tín hiệu vô tuyến (RF leakage cancellation technique), cùng phương pháp giải tích đồ thị đường đồng mức để tối ưu hóa kích thước transistor.
  3. Phát triển phương pháp lý thuyết và kỹ thuật tổng hợp mạng phối hợp trở kháng hai băng tần đồng thời dựa trên nguyên lý tương đương của mạng LC, cho phép phối hợp đồng thời hai trở kháng tải bất kỳ với hai trở kháng nguồn bất kỳ tại hai tần số làm việc độc lập.
  4. Hiện thực hóa bộ khuếch đại công suất hai băng tần đồng thời 25,5/37 GHz trên công nghệ SiGe BiCMOS hoạt động ổn định và hiệu quả ở cả chế độ đơn băng và đồng thời hai băng.
  5. Thiết kế và chế tạo các bộ định hình xung RF băng K và Ka có khả năng tạo các xung vô tuyến cực hẹp ở mức 200 ps với mức rò rỉ RF cực thấp.
  6. Thiết kế và tích hợp thành công vi mạch máy phát hai băng tần đồng thời 24,5/35 GHz hoàn chỉnh trên chip SiGe BiCMOS. Khả năng phát xung hẹp tùy biến giúp radar linh hoạt thay đổi độ phân giải cự ly; mức rò rỉ RF cực thấp cho phép máy phát dùng chung một hệ thống anten với máy thu, duy trì bộ PA luôn bật mà không gây nghẽn máy thu và đáp ứng quy chuẩn mặt nạ phổ tần.

Kiến nghị và giải pháp đề xuất từ luận án: Áp dụng phương pháp thiết kế linh kiện dùng chung (như bộ khuếch đại công suất đa băng tần đồng thời) để giảm diện tích chip, giảm chi phí chế tạo và giảm công suất tiêu thụ cho các hệ thống radar ô tô, cảm biến định vị và truyền thông không dây băng rộng thế hệ tiếp theo.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của nghiên cứu:

  • Toàn bộ thiết kế và thực nghiệm chỉ giới hạn trên một quy trình công nghệ chế tạo SiGe BiCMOS cụ thể của Tower-Jazz Semiconductor.
  • Luận án tập trung chuyên sâu vào phía máy phát (transmitter) và các khối mạch cao tần; hệ thống máy thu (receiver), mạch dao động nội (LO) tích hợp hoàn chỉnh và phần xử lý tín hiệu số băng cơ sở (DSP) chưa được tích hợp nguyên khối trên cùng một đế vi mạch mà được khảo sát dưới dạng cấu trúc ghép tầng hệ thống.

Hướng nghiên cứu tiếp theo được văn bản chỉ ra:

  • Mở rộng tích hợp toàn bộ hệ thống thu phát (transceiver SoC) bao gồm cả máy phát, máy thu, mạch tổng hợp tần số LO và khối điều khiển số trên cùng một chip SiGe BiCMOS.
  • Nghiên cứu tích hợp hệ thống anten trên chip (on-chip antenna) hoặc trong vỏ đóng gói (in-package antenna) nhằm tối ưu hóa tổn hao kết nối tại các tần số sóng milimet cao hơn.
  • Nâng cao hơn nữa hiệu suất năng lượng của bộ khuếch đại công suất khi xử lý các tín hiệu có tỷ số công suất đỉnh trên trung bình (PAPR) lớn trong chế độ hoạt động đồng thời.

Giá trị tham khảo

Luận án mang lại giá trị tham khảo kỹ thuật và học thuật cho các nhóm đối tượng:

  • Nghiên cứu sinh, học viên cao học và kỹ sư thiết kế vi mạch vô tuyến (RFIC/MMIC): Luận án cung cấp quy trình thiết kế hoàn chỉnh từ giải tích toán học, mô hình tín hiệu nhỏ, layout vi mạch đến đo đạc thực nghiệm trên chip đối với các khối mạch khó như balun tích cực, khóa RF cách ly cao và bộ trộn Gilbert dải sóng milimet.
  • Giảng viên và nhà nghiên cứu chuyên ngành Kỹ thuật Điện tử - Viễn thông: Luận án là tài liệu tham khảo giá trị cho các học phần thiết kế vi mạch tích hợp cao tần, hệ thống radar sóng milimet và kỹ thuật siêu băng rộng. Đặc biệt, phương pháp tổng hợp mạng LC hai băng tần ở Chương V là tài liệu mang tính chuẩn mực cho lý thuyết mạch phối hợp trở kháng đa băng.
  • Kỹ sư phát triển hệ thống radar ô tô, thiết bị định vị và truyền thông cự ly ngắn: Nội dung Chương VI về cấu trúc máy phát xung 200 ps độ rò rỉ cực thấp cung cấp giải pháp cụ thể để giải quyết xung đột rò rỉ giữa máy phát và máy thu khi dùng chung một anten.

Phần đáng tham khảo nhất: Chương IV (Kỹ thuật triệt rò rỉ RF trong khóa chuyển mạch), Chương V (Phương pháp tổng hợp mạng phối hợp trở kháng LC hai băng tần đồng thời) và Chương VI (Kỹ thuật tạo xung RF 200 ps và tích hợp máy phát hai băng tần).

Câu hỏi thường gặp

1. Tại sao việc đạt mức rò rỉ RF cực thấp (ultra-low RF leakage) lại có ý nghĩa quyết định đối với máy phát radar xung cự ly ngắn trong luận án?
Trong kiến trúc radar xung cự ly ngắn sử dụng chung một hệ thống anten giữa máy phát và máy thu thông qua circulator hoặc khóa T/R (như phân tích ở Chương I và Chương VI), tín hiệu rò rỉ từ máy phát sang máy thu thường rất lớn so với tín hiệu phản xạ phản hồi. Mức rò rỉ RF cực thấp của bộ định hình xung giúp máy thu không bị bão hòa hay quá tải bởi công suất phát, cho phép bộ khuếch đại công suất duy trì trạng thái bật liên tục, bảo đảm dải động của hệ thống và tuân thủ các quy định nghiêm ngặt về mặt nạ phổ phát xạ vô tuyến.

2. Độ rộng xung nhỏ nhất mà bộ định hình xung của luận án tạo ra được là bao nhiêu và tác động thế nào đến cự ly phát hiện của radar?
Bộ định hình xung RF băng K và Ka trong luận án đạt được độ rộng xung vô tuyến ở mức xấp xỉ 200 ps. Theo công thức cự ly tối thiểu $R_{min} = \frac{c \cdot t_d}{2}$, độ rộng xung càng hẹp thì cự ly phát hiện tối thiểu càng nhỏ và độ phân giải khoảng cách càng mịn, cho phép hệ thống radar đo đạc chính xác các mục tiêu ở khoảng cách cực ngắn mà không bị che lấp bởi xung phát.

3. Nguyên lý cốt lõi của kỹ thuật tổng hợp mạng phối hợp trở kháng hai băng tần đồng thời trong Chương V là gì?
Nguyên lý cốt lõi dựa trên tính chất tương đương trở kháng của các mạng phần tử LC: một cấu trúc mạng LC nhất định có thể biểu diễn tương đương như một phần tử cảm kháng, dung kháng, hở mạch hoặc ngắn mạch tại hai tần số khác nhau. Bằng cách lựa chọn cấu hình mạng thích hợp từ bảng đặc tính tương đương (Bảng 5.1), người thiết kế có thể biến đổi đồng thời hai trở kháng tải tùy ý về hai trở kháng nguồn tùy ý tại hai tần số 25,5 GHz và 37 GHz.

4. Kỹ thuật triệt tiêu rò rỉ RF (RF leakage cancellation) trong khóa chuyển mạch ở Chương IV mang lại ưu thế gì so với khóa SPST truyền thống?
Khóa chuyển mạch SPST thông thường ở dải tần số 10–38 GHz bị suy giảm độ cách ly nghiêm trọng do điện dung ký sinh của transistor dẫn tín hiệu rò rỉ qua đế và cực khi ở trạng thái tắt. Kỹ thuật triệt tiêu rò rỉ RF đề xuất một nhánh tín hiệu phụ đảo pha để triệt tiêu trực tiếp thành phần tín hiệu rò rỉ này ở đầu ra, giúp đạt độ cách ly cực cao trên dải tần rộng và đồng thời có khả năng tạo ra độ lợi khuếch đại thay vì chỉ có suy hao xen thuần túy.

5. Luận án sử dụng công nghệ chế tạo bán dẫn nào và diện tích toàn bộ vi mạch máy phát tích hợp là bao nhiêu?
Luận án sử dụng quy trình công nghệ SiGe BiCMOS thương mại của hãng Tower-Jazz Semiconductor (Newport Beach, California). Toàn bộ vi mạch máy phát hai băng tần đồng thời tích hợp hoàn chỉnh (bao gồm các bộ lọc triệt ảnh, bộ tạo xung nhọn, bộ tạo xung đồng hồ PRF, bộ trộn, balun, bộ định hình xung và bộ kết hợp) chiếm tổng diện tích chip là khoảng 7 mm² (theo Hình 6.22).

Kết luận

Luận án của tác giả Cuong Phu Minh Huynh đã giải quyết thành công bài toán thiết kế vi mạch phát hai băng tần đồng thời (24,5 GHz và 35 GHz) trên công nghệ SiGe BiCMOS phục vụ các ứng dụng radar xung cự ly ngắn độ phân giải cao và truyền thông tốc độ cao. Công trình đóng góp các giải pháp kỹ thuật mạch cụ thể bao gồm balun tích cực dải siêu rộng, khóa RF có độ cách ly cực cao, bộ khuếch đại công suất hai băng tần đồng thời dựa trên mạng LC tương đương và bộ phát xung RF 200 ps độ rò rỉ cực thấp. Toàn bộ thiết kế đã được kiểm chứng qua chế tạo và đo đạc thực nghiệm trên chip đơn khối với diện tích khoảng 7 mm², cung cấp nền tảng kỹ thuật vững chắc cho việc phát triển các hệ thống vô tuyến đa chức năng hoạt động ở vùng sóng milimet.
