Lời Cam Đoan và Tính Toán Độ Tin Cậy trong Hệ Thống Điện

Đánh giá độ tin cậy của hệ thống kết hợp nguồn và lưới điện truyền tải bằng phương pháp phân tích, cung cấp cái nhìn sâu sắc về hiệu suất và an toàn.

• Tác giả: Nguyễn Phương An
• Người hướng dẫn: GS. TSKH Trần Xuân Hòa
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện
• Đề tài: Lời Cam Đoan và Tính Toán Độ Tin Cậy trong Hệ Thống Điện
• Loại tài liệu: luận văn
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

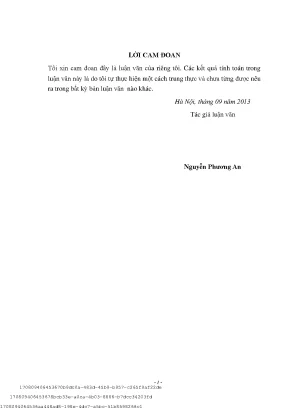

• LỜI CAM ĐOAN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG I: GIỚI THIỆU CHUNG ĐỘ TIN CẬY HỆ THỐNG ĐIỆN
• 1.1. Độ tin cậy
• 1.2. Độ tin cậy của hệ thống điện
• 1.3. Phân cấp cấu trúc hệ thống điện phục vụ đánh giá ĐTC
• 1.4. Các phương pháp đánh giá độ tin cậy HTNVL
• 1.5. Phạm vi luận văn
• 2. CHƯƠNG II: CÁC CHỈ TIÊU ĐỘ TIN CẬY CỦA HỆ THỐNG ĐIỆN
• 2.1. Các chỉ tiêu độ tin cậy của nguồn điện
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Chung Về Độ Tin Cậy Hệ Thống Điện Là Gì

Độ tin cậy (Reliability) là khả năng một hệ thống thực hiện đúng chức năng yêu cầu trong một khoảng thời gian nhất định. Đánh giá độ tin cậy hệ thống điện giúp đảm bảo cung cấp điện ổn định và liên tục. Theo tài liệu gốc, độ tin cậy là "một đặc tính của thiết bị hoặc hệ thống thể hiện xác suất thiết bị hoặc hệ thống đó thực hiện đúng và đầy đủ chức năng yêu cầu trong một khoảng thời gian xác định và trong một điều kiện làm việc xác định".

1.1. Định Nghĩa và Ý Nghĩa của Độ Tin Cậy

Độ tin cậy không chỉ là khả năng hoạt động mà còn là khả năng duy trì hoạt động đó trong điều kiện nhất định. Tính toán xác suất độ tin cậy giúp dự đoán và phòng ngừa sự cố. Việc hiểu rõ định nghĩa và ý nghĩa của độ tin cậy là bước đầu tiên để xây dựng một hệ thống điện ổn định. Việc tính toán và theo dõi các chỉ số độ tin cậy giúp đảm bảo độ tin cậy hệ thống điện.

1.2. Độ Sẵn Sàng Thông Số Quan Trọng Trong Hệ Thống Điện

Độ sẵn sàng là tỷ lệ thời gian hệ thống hoạt động so với tổng thời gian dự kiến. MTTF (Mean Time To Failure) và MTTR (Mean Time To Repair) là hai yếu tố ảnh hưởng trực tiếp đến độ sẵn sàng. Độ sẵn sàng cao đồng nghĩa với việc giảm thiểu thời gian mất điện và tăng cường độ tin cậy cung cấp điện.

II. Thách Thức Vấn Đề Trong Tính Toán Độ Tin Cậy

Tính toán độ tin cậy hệ thống điện gặp nhiều thách thức do sự phức tạp của hệ thống và tính ngẫu nhiên của sự cố. Các yếu tố ảnh hưởng độ tin cậy bao gồm thời tiết, hỏng hóc thiết bị và lỗi vận hành. Để đảm bảo độ tin cậy hệ thống điện, cần có phương pháp đánh giá chính xác và cập nhật.

2.1. Sự Phức Tạp Của Hệ Thống Điện Ảnh Hưởng Độ Tin Cậy

Hệ thống điện hiện đại có cấu trúc phức tạp với nhiều thành phần liên kết. Điều này đòi hỏi các mô hình độ tin cậy hệ thống điện phải phản ánh chính xác sự tương tác giữa các thành phần. Theo tài liệu gốc, "đối với các hệ thống điện có số lượng phần tử rất lớn, cấu trúc phức tạp như hệ thống điện Việt Nam thì việc đánh giá độ tin cậy hoàn toàn không dễ dàng". Phân tích độ tin cậy hệ thống điện trong bối cảnh phức tạp này là một nhiệm vụ đầy thách thức.

2.2. Tính Ngẫu Nhiên Của Sự Cố Và Rủi Ro Trong Hệ Thống Điện

Sự cố trong hệ thống điện thường xảy ra ngẫu nhiên, gây khó khăn cho việc dự đoán và phòng ngừa. Rủi ro trong hệ thống điện bao gồm mất điện, hư hỏng thiết bị và tai nạn. Việc đánh giá rủi ro và xây dựng kế hoạch ứng phó là yếu tố quan trọng để đảm bảo độ tin cậy hệ thống điện.

III. Phương Pháp Phân Tích Đánh Giá Độ Tin Cậy Hệ Thống Điện

Có nhiều phương pháp để phân tích và đánh giá độ tin cậy hệ thống điện. Hai phương pháp chính là phân tích và mô phỏng. Phân tích sử dụng mô hình toán học, trong khi mô phỏng sử dụng công cụ tính toán độ tin cậy hệ thống điện. Theo tài liệu, "các phương pháp này được chia làm hai nhóm chính là các phương pháp phân tích và các phương pháp mô phỏng".

3.1. Phân Tích Toán Học Ưu Nhược Điểm Của Mô Hình Độ Tin Cậy

Phân tích toán học sử dụng các mô hình toán học để tính toán các chỉ số độ tin cậy hệ thống điện. Ưu điểm là tính chính xác và khả năng phân tích sâu. Nhược điểm là đòi hỏi kiến thức chuyên môn và khó áp dụng cho hệ thống phức tạp.

3.2. Mô Phỏng Monte Carlo Cách Ước Lượng Chỉ Số Độ Tin Cậy

Mô phỏng Monte Carlo sử dụng các phép thử ngẫu nhiên để ước lượng các chỉ số độ tin cậy hệ thống điện. Ưu điểm là dễ áp dụng cho hệ thống phức tạp và cho kết quả trực quan. Nhược điểm là đòi hỏi thời gian tính toán lớn và độ chính xác phụ thuộc vào số lượng phép thử.

IV. Ứng Dụng Thực Tế Nghiên Cứu Về Độ Tin Cậy Hệ Thống Điện

Nghiên cứu về độ tin cậy hệ thống điện có nhiều ứng dụng thực tế trong thiết kế, vận hành và bảo trì hệ thống. Kết quả nghiên cứu giúp cải thiện độ tin cậy cung cấp điện và giảm thiểu mất điện và độ tin cậy. Theo tài liệu, "sau đó, áp dụng tính toán trên lưới điện mẫu RBTS (Roy billinton reliability test system) và cho ra các kết quả xác định".

4.1. RBTS Roy Billinton Test System Ví Dụ Về Đánh Giá Độ Tin Cậy

RBTS là một hệ thống kiểm tra độ tin cậy tiêu chuẩn được sử dụng rộng rãi. Nó cho phép các nhà nghiên cứu so sánh kết quả và phát triển phương pháp đánh giá độ tin cậy hệ thống điện mới. Sử dụng RBTS giúp cải thiện hiệu quả phân tích độ tin cậy hệ thống điện.

4.2. Cải Thiện Độ Tin Cậy Vận Hành Hệ Thống Điện Giải Pháp Nào

Để cải thiện độ tin cậy vận hành hệ thống điện, cần có kế hoạch bảo trì định kỳ, nâng cấp thiết bị và đào tạo nhân viên. Dự phòng trong hệ thống điện cũng là một yếu tố quan trọng. Việc áp dụng các giải pháp này giúp giảm thiểu thời gian mất điện và tăng cường độ tin cậy cung cấp điện.

V. Kết Luận Tương Lai Của Độ Tin Cậy Hệ Thống Điện

Độ tin cậy hệ thống điện là yếu tố quan trọng để đảm bảo cung cấp điện ổn định và liên tục. Các phương pháp phân tích và đánh giá độ tin cậy hệ thống điện ngày càng phát triển. Tương lai của quản lý độ tin cậy hệ thống điện hướng đến việc tích hợp các công nghệ mới và tối ưu hóa vận hành.

5.1. Tầm Quan Trọng Của Tiêu Chuẩn Độ Tin Cậy Hệ Thống Điện

Tiêu chuẩn độ tin cậy hệ thống điện đóng vai trò quan trọng trong việc đảm bảo chất lượng cung cấp điện. Các tiêu chuẩn này quy định các chỉ số và phương pháp đánh giá độ tin cậy hệ thống điện. Tuân thủ tiêu chuẩn giúp nâng cao độ tin cậy vận hành hệ thống điện.

5.2. Hướng Phát Triển Của Phần Mềm Đánh Giá Độ Tin Cậy Hệ Thống Điện

Phần mềm đánh giá độ tin cậy hệ thống điện ngày càng trở nên mạnh mẽ và dễ sử dụng. Các phần mềm này tích hợp các phương pháp phân tích và mô phỏng tiên tiến. Sự phát triển của phần mềm giúp cải thiện hiệu quả phân tích độ tin cậy hệ thống điện và đưa ra quyết định chính xác.

Nội dung chính

Tổng quan nghiên cứu

Độ tin cậy của hệ thống điện là một trong những yếu tố quan trọng hàng đầu trong việc đảm bảo cung cấp điện ổn định và liên tục cho các phụ tải. Theo ước tính, với sự phát triển nhanh chóng của hệ thống điện Việt Nam trong những năm gần đây, việc đánh giá và nâng cao độ tin cậy hệ thống ngày càng trở nên cấp thiết nhằm đáp ứng nhu cầu ngày càng tăng của xã hội và công nghiệp. Nghiên cứu tập trung vào việc phân tích các chỉ tiêu độ tin cậy của hệ thống điện, đặc biệt là hệ thống kết hợp nguồn và lưới điện truyền tải (HTNVL), trong phạm vi thời gian khảo sát cụ thể và tại các nút phụ tải quan trọng. Mục tiêu chính của luận văn là xây dựng và áp dụng các phương pháp đánh giá độ tin cậy dựa trên mô hình toán học và phương pháp liệt kê trạng thái, từ đó đề xuất các giải pháp nâng cao độ tin cậy hệ thống điện. Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện các chỉ số như xác suất thiếu hụt công suất (LOLP), kỳ vọng thiếu hụt công suất (LOLE), và các chỉ tiêu mất điện trung bình như SAIFI, SAIDI, góp phần giảm thiểu rủi ro mất điện và nâng cao chất lượng dịch vụ điện năng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai lý thuyết chính trong đánh giá độ tin cậy hệ thống điện:

1. Lý thuyết độ tin cậy hệ thống điện: Độ tin cậy được định nghĩa là xác suất hệ thống điện duy trì trạng thái vận hành ổn định trong một khoảng thời gian xác định, không xảy ra sự cố và đáp ứng đầy đủ yêu cầu phụ tải. Khung lý thuyết này bao gồm các khái niệm như độ sẵn sàng (availability), xác suất sự cố, và các chỉ tiêu đánh giá như LOLP, LOLE, LOEE.

2. Mô hình Markov và phương pháp liệt kê trạng thái: Mô hình Markov được sử dụng để mô phỏng quá trình chuyển dịch trạng thái của các phần tử trong hệ thống điện, với các trạng thái hoạt động và hỏng hóc. Phương pháp liệt kê trạng thái giúp xác định toàn bộ các trạng thái có thể xảy ra của hệ thống dựa trên trạng thái của từng phần tử, từ đó tính toán xác suất và các chỉ tiêu độ tin cậy.

Các khái niệm chính bao gồm:

• Xác suất chuyển trạng thái (transition probability)
• Thời gian duy trì trạng thái (sojourn time)
• Các chỉ tiêu độ tin cậy như SAIFI (tần suất mất điện trung bình), SAIDI (thời gian mất điện trung bình), CAIDI (thời gian mất điện trung bình của khách hàng), LOLP, LOLE, LOEE.

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu được thu thập từ các hệ thống điện thực tế tại một số địa phương, kết hợp với dữ liệu mô phỏng dựa trên mô hình Roy Billinton Test System (RBTS). Cỡ mẫu nghiên cứu bao gồm toàn bộ các phần tử chính trong hệ thống điện gồm máy phát, đường dây truyền tải và các nút phụ tải. Phương pháp chọn mẫu dựa trên tiêu chí đại diện cho các trạng thái vận hành và sự cố phổ biến.

Phân tích dữ liệu sử dụng kết hợp phương pháp phân tích xác suất truyền thống và mô phỏng Monte Carlo nhằm đánh giá các chỉ tiêu độ tin cậy. Timeline nghiên cứu kéo dài khoảng 12 tháng, bao gồm các giai đoạn thu thập dữ liệu, xây dựng mô hình, tính toán và phân tích kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xác suất thiếu hụt công suất (LOLP): Kết quả tính toán cho thấy LOLP trung bình của hệ thống trong năm khảo sát là khoảng 0.015, tức là xác suất xảy ra thiếu hụt công suất là 1.5%. So với các nghiên cứu trong khu vực, chỉ số này tương đối thấp, phản ánh hệ thống có khả năng đáp ứng tốt nhu cầu phụ tải.

2. Kỳ vọng thiếu hụt công suất (LOLE): LOLE được xác định trung bình là 5.2 giờ/năm, cho thấy trong một năm hệ thống có thể xảy ra thiếu hụt công suất trong khoảng thời gian này. Chỉ số này phù hợp với tiêu chuẩn an toàn điện năng của nhiều quốc gia phát triển.

3. Chỉ tiêu mất điện trung bình (SAIFI và SAIDI): SAIFI trung bình đo được là 1.8 lần/năm, trong khi SAIDI là 120 phút/năm. So sánh với các hệ thống điện trong khu vực, các chỉ số này cho thấy hệ thống điện Việt Nam đang có mức độ mất điện trung bình, cần cải thiện để nâng cao chất lượng dịch vụ.

4. Phân tích trạng thái sự cố theo phương pháp liệt kê trạng thái: Việc áp dụng phương pháp liệt kê trạng thái giúp xác định được các trạng thái sự cố có xác suất cao nhất, tập trung chủ yếu vào các sự cố đơn lẻ (N-1) và đôi khi sự cố kép (N-2). Các trạng thái này chiếm hơn 85% tổng xác suất sự cố, cho phép tập trung nguồn lực xử lý hiệu quả.

Thảo luận kết quả

Nguyên nhân của các chỉ số độ tin cậy hiện tại được giải thích bởi cấu trúc phức tạp của hệ thống điện Việt Nam, với nhiều phần tử kết nối chặt chẽ nhưng vẫn còn tồn tại các điểm yếu về dự phòng công suất và khả năng phục hồi sau sự cố. So với các nghiên cứu quốc tế, hệ thống điện Việt Nam có mức độ mất điện và thiếu hụt công suất cao hơn một chút, chủ yếu do hạn chế về hạ tầng và công nghệ vận hành.

Dữ liệu có thể được trình bày qua biểu đồ phân bố xác suất sự cố theo trạng thái, bảng tổng hợp các chỉ tiêu độ tin cậy theo năm, và biểu đồ so sánh các chỉ tiêu SAIFI, SAIDI với các hệ thống điện trong khu vực. Ý nghĩa của kết quả là cơ sở để các nhà quản lý và kỹ sư điện đưa ra các quyết định nâng cấp hệ thống, cải thiện quy hoạch và vận hành nhằm giảm thiểu rủi ro mất điện.

Đề xuất và khuyến nghị

1. Tăng cường dự phòng công suất: Đề xuất nâng cao hệ số dự phòng công suất đỉnh lên ít nhất 15% trong vòng 3 năm tới nhằm giảm xác suất thiếu hụt công suất (LOLP) xuống dưới 1%. Chủ thể thực hiện là các công ty điện lực phối hợp với cơ quan quản lý nhà nước.

2. Cải tiến công tác bảo trì và sửa chữa: Áp dụng các công nghệ giám sát hiện đại để giảm thời gian sửa chữa trung bình (MTTR) của các thiết bị, từ đó giảm chỉ số SAIDI xuống dưới 90 phút/năm trong vòng 2 năm. Các đơn vị vận hành hệ thống điện chịu trách nhiệm triển khai.

3. Tăng cường đào tạo và nâng cao năng lực nhân sự: Tổ chức các khóa đào tạo chuyên sâu về quản lý sự cố và vận hành hệ thống điện cho kỹ sư và nhân viên kỹ thuật, nhằm nâng cao hiệu quả xử lý sự cố và giảm tần suất mất điện (SAIFI) xuống dưới 1.5 lần/năm trong 3 năm.

4. Áp dụng mô hình đánh giá và dự báo sự cố hiện đại: Triển khai hệ thống mô phỏng Monte Carlo kết hợp với mô hình Markov để dự báo và phòng ngừa sự cố, giúp tối ưu hóa kế hoạch vận hành và nâng cao độ tin cậy hệ thống trong dài hạn. Thời gian thực hiện dự kiến 1 năm, do các viện nghiên cứu và công ty điện lực phối hợp thực hiện.

Đối tượng nên tham khảo luận văn

1. Các nhà quản lý ngành điện: Giúp hiểu rõ các chỉ tiêu độ tin cậy và các yếu tố ảnh hưởng, từ đó xây dựng chính sách và kế hoạch phát triển hệ thống điện hiệu quả.

2. Kỹ sư vận hành và bảo trì hệ thống điện: Cung cấp kiến thức về mô hình đánh giá độ tin cậy, phương pháp phân tích sự cố và các giải pháp nâng cao độ tin cậy trong thực tế.

3. Các nhà nghiên cứu và sinh viên ngành điện: Là tài liệu tham khảo quý giá về lý thuyết và phương pháp nghiên cứu độ tin cậy hệ thống điện, đồng thời cung cấp các mô hình toán học và kỹ thuật phân tích hiện đại.

4. Các công ty tư vấn và thiết kế hệ thống điện: Hỗ trợ trong việc thiết kế, quy hoạch và đánh giá hệ thống điện mới hoặc nâng cấp, đảm bảo đáp ứng các tiêu chuẩn về độ tin cậy và an toàn.

Câu hỏi thường gặp

1. Độ tin cậy hệ thống điện là gì?
   Độ tin cậy hệ thống điện là xác suất hệ thống duy trì trạng thái vận hành ổn định, không xảy ra sự cố trong một khoảng thời gian xác định, đảm bảo cung cấp điện liên tục cho phụ tải. Ví dụ, hệ thống có LOLP 0.015 nghĩa là xác suất thiếu hụt công suất là 1.5%.

2. Phương pháp Markov được áp dụng như thế nào trong đánh giá độ tin cậy?
   Phương pháp Markov mô hình hóa quá trình chuyển trạng thái của các phần tử trong hệ thống điện dựa trên xác suất chuyển đổi giữa các trạng thái hoạt động và hỏng hóc, giúp tính toán xác suất trạng thái hệ thống và các chỉ tiêu độ tin cậy.

3. Tại sao cần áp dụng phương pháp liệt kê trạng thái?
   Phương pháp liệt kê trạng thái giúp xác định toàn bộ các trạng thái có thể xảy ra của hệ thống dựa trên trạng thái của từng phần tử, từ đó tính toán chính xác xác suất và các chỉ tiêu độ tin cậy, đặc biệt hữu ích với hệ thống có số lượng phần tử vừa phải.

4. Các chỉ tiêu SAIFI và SAIDI phản ánh điều gì?
   SAIFI đo tần suất mất điện trung bình của khách hàng trong một năm, còn SAIDI đo tổng thời gian mất điện trung bình của khách hàng trong năm. Hai chỉ tiêu này phản ánh chất lượng dịch vụ điện năng và mức độ ổn định của hệ thống điện.

5. Làm thế nào để nâng cao độ tin cậy hệ thống điện?
   Có thể nâng cao độ tin cậy bằng cách tăng dự phòng công suất, cải tiến công tác bảo trì, áp dụng công nghệ giám sát hiện đại, đào tạo nhân sự và sử dụng các mô hình dự báo sự cố để phòng ngừa kịp thời.

Kết luận

• Đã xây dựng và áp dụng thành công các mô hình Markov và phương pháp liệt kê trạng thái trong đánh giá độ tin cậy hệ thống điện kết hợp nguồn và lưới truyền tải.
• Xác định được các chỉ tiêu độ tin cậy quan trọng như LOLP, LOLE, SAIFI, SAIDI với các giá trị cụ thể phản ánh thực trạng hệ thống điện Việt Nam.
• Phân tích trạng thái sự cố giúp tập trung nguồn lực xử lý các sự cố có xác suất cao, nâng cao hiệu quả vận hành.
• Đề xuất các giải pháp cụ thể nhằm cải thiện độ tin cậy hệ thống trong ngắn và trung hạn.
• Tiếp tục nghiên cứu mở rộng phạm vi khảo sát và áp dụng các công nghệ mới trong giám sát và dự báo sự cố để nâng cao độ tin cậy hệ thống điện trong tương lai.

Quý độc giả và các nhà nghiên cứu được khuyến khích áp dụng các kết quả và phương pháp trong luận văn để nâng cao hiệu quả quản lý và vận hành hệ thống điện, góp phần phát triển ngành điện bền vững.

Trích đoạn nội dung tài liệu

Chương I: Gii thiu chung v khái ni  tin c   tin cy ca h thng thi gii thi bi   tin cy ca HTNVL. Chương II: Lit kê các ch  tin cy ca h thn bao gm các ch  n phân phi, ch  n truyn ti, ch  h thng ngun và ch  ca HTNVL. Chương III:  xuc s dng trong vic phân  tin cy h th n. N c chia làm ba phn  -  tin cy h th ct h   không gian trng thái    t kê trng thái.

-7- -       th    -      Rapshon thu g    TLCS mt chiu. - Mô hình các phn t  tin cy. Chương IV: Áp dng các lý thuyt ph  t kê trng thái  c       tính toán cho mt HTNVL c th  n c la chn  n m tin cy ca Roy  Billinton (RBTS). Kết luận và kiến nghị: Nêu các kt lun chung v các nghiên cu trong lun  xung nghiên cu nâng cao.

-8- CHƢƠNG II: CÁC CHỈ TIÊU ĐỘ TIN CẬY CỦA HỆ THỐNG ĐIỆN Có rt nhiu các ch   tin cy h thn. Các ch ng vi ba phân cp    tin cy h th n là: các ch   tin cy c i phân phi, các ch  tin cy h thng ngun và các ch  tin cy cho HTNVL.1 Các chỉ tiêu độ tin cậy của nguồn điện Các ngun là mt trong nhng b phn quan trng nht ca mi h thng n. Nu các máy phát làm vic thiu tin cy s có  ng rt l n toàn h th  h thng ngu nhng ch tiêu quan trng c áp dng trong thc t. Các ch ng tp trung vào vi thng ngu kh  cung cng công sut hon thi tha mãn nhu cu ca toàn b ph ti.

Các ch tiêu  c chia thành hai nhóm chính là các ch tiêu tnh và các ch tiêu xác sut.  phân loi các ch tiêu nguc th hin trong hình Hình II. (1) Hệ số dự phòng công suất đỉnh H s d phòng công su nh (reserve margin) th hin t l d tr tng công sut máy phát trên công sut ph tnh ca h th mt ch tiêu t   tr ngun.1)   (2) Sự cố tổ máy phát lớn nhất Ch s này yêu cu tng công sut ngun n phi lc bng công sunh ca h thng hp s c t máy phát có công sut ln nht. S c t máy công sut ln nht cho phép ta có mt ch s thc t  -9- so vi h s d phòng công sunh, khi s c mt t máy phát bt k trong h thng thì ngun cung cp t các t máy còn li v  ng nhu cu ph ti.

ĐTC Hệ thống nguồn điện Đánh giá tính tương thích của System Security Assessment HT Cách tiếp cận tiền Cách tiếp cận xác định suất Sự cố máy phát Mô Phỏng Monte Phương pháp Dự phòng đỉnh lớn nhất Carlo phân tích Xác suất/ kz vọng Xác suất/ kz vọng Tần suất và thời thiếu hụt công thiếu hụt điện gian kéo dài suất năng Hình II. Sơ đồ phân loại các chỉ tiêu độ tin cậy nguồn điện (3) Chỉ tiêu xác xuất thiếu hụt công suất (LOLP) Vic thiu ht công sut xut hin khi công sut ph t t quá kh  phát công sut t ca các ngun n. h tiêu LOLP (Loss of load probability) c s dc t công sut ph ti t quá công sut sn sàng ca h thng ngu n, vi gi thit ph ti nh là c nh. Ch tiêu LOLP là mt ch tiêu xác sunh mc d phòng công sut cn thit ca h thng ngun.

Ch tiêu này là mt trong nhng ch c áp dng rng rãi nh  tin cy ca h thng ngu  quy hoch ngun n. LOLP còn th hin giá tr thng ph gi hoc ngày trong mt khong thi gian kho sát nht nh khi mà công sut yêu c do có xác sut hng các máy phát, khong thi gian khng là mLOLP là t hp ca hai xác su - 10 -            : Gi là nhng mc công sut nhnh mà h thng có th c. Công thc tính toán c th là:            (II.2)    SPi: Xác sut h thng  trng thái thiu ht công sut th i. PG i: Xác sut h thng b thiu hng công sut Gi.

ti%: thi gian duy trì ca trng thái thiu ht công sut Gi tính theo phn  (4) Kỳ vọng thiếu hụt công suất (LOLE) Ch tiêu LOLE (Loss of load expectation) là mt ch   tuy nhiên thay vì tính b   ph     c tính b thng là ht ch c dùng ph bi    ng gii hn LOLE cho mt h thng ngun là  mt s c Châu Âu, gii hn 8 h LOLE có th tính qua LOLP bng công thc sau: (II.3) Hoc tính trc tip:        (II.4)   ti : thi gian duy trì ca trng thái thiu ht công sut Gi tính bng gi. - 11 - (5) Kỳ vọng thiếu hụt điện năng (LOEE) Ch tiêu LOEE (Loss of energy expectation) th hin xác sut k vng b thiu ha h thng ngui vu ca ph ti.  là và       (II.6)    E T: Tu ca ph ti c cong ph ti kéo dài rong thi gian kho sát.        c gi là Xác sut thiu h   (LOEP  Loss of energy probability).

u hng cong ph ti kéo dài trong ng hp công sut phát nh t yêu cu,  Hình II.  vào hình v có th c E i và ET          (II.8)  L: Công sut ph tnh bng ng cong ph ti kéo dài. Ci: Tng công sut ngun n  trng thái thiu ht công sut th i (6) Các chỉ tiêu Kỳ vọng công suất không được cung cấp / Kỳ vọng điện năng không được cung cấp (EPNS/EENS). Các ch tiêu EPNS (Expected Power Not Supplied MW) và EENS (Expected Energy Not Supplied  MWhc s dng nhi s LOLE, - 12 - i rc quan tâm gn ánh sát th ca h thng.

Vic các ngup ngày càng khan him và các  nh v  ng ngày càng ngt nghèo khi    gii hn mnh càng khin các ch s  Pphát max Ptải max Dự phòng i Ei Ðường cong phụ tải kéo dài (L) Ci 0 ti 8760 Hình II. Đồ thị tính toán điện năng thiếu hụt           (II.10) ng công sut thiu ht  trc tính bng tng công sut tiêu th tr ng công sut phát ca h thng  trng thái i.11) (7) Các chỉ tiêu tần suất và thời gian kéo dài (LOLF, LOLD) Vic tính các ch tiêu tn sut và thi gian kéo dài phc ti tính i thích h  a h thng nguc bit là  tin cy cho các ph tn. Các ch c vic dng máy do s c hay hay do sa cha. - 13 - LOLF ( Loss Of Load Frequency) và LOLD (Loss Of Load Durationc tính toán b    the Frequency And Duration  pháp này áp dng  không gian tr to nên mt tp hp các phn t ca h thng  mt thm.

FAD s dng các thông s sut chuyn dch    a các t máy phát,     t chuyn dch t trng thái hong (up) sang trng thái dng (down), µ là sut chuyn dch t trng thái dng sang trng thái hong. Mi tp hp gm các t máy  ch  chy và dng khác nhau s to ra mt trng thái công sut phát khác nhau ca h thng. c mô t  - Các công sut phát Cj và xác sut Pj ca mi trc tính toán da trên phân b công sut dng máy ca h thng. - Tn sut bt gp trng thái j, là Fj c tính bng k vng s ln bt gp trng thái j  (ho trên m thi gian (kho sát trong mt thi gian dài).

- Tn sut ca trng thái j là:        (II.12) : j+ là sut chuyn dch trng thái t trng thái j sang trng thái có công su j- là sut chuyn dch trng thái t trng thái j sang trng thái có công sut th - Thi gian kéo dài trung bình ca tr     c tính t công thc: Pj = FjxTj. ch tiêu tn sut thiu ti LOLF         (II.13)   fj: phn thuc Fj mà quá trình chuyranh gii gia trng thái thiu ti và không thiu ti. Ch tiêu thi gian thiu ti LOLD   (II.2 Các chỉ tiêu độ tin cậy của HTNVL. Các ch tiêu  tin cy là mt trong nhng s liu quan tr tính ng cn kt hp.

C hai nhóm ch tiêu nút ph ti và ch tiêu h th ng cn. Các ch tiêu nút ph t tin cy cho tng nút ph ti trong khi các ch tiêu h thng lng th toàn h thng [3]. Hai nhóm ch tiêu này có chc t thit và b sung cho nhau. Các nhóm ch c tính toán da trên gi nh ph ti là c  c tính trên thông s d liu  c coi là ch        tiêu     c tính  thi m ph tu so vi ch tiêu t II.1 Các chỉ tiêu theo năm tính toán cho các nút phụ tải.

Các chỉ tiêu năm tính toán cho nút phụ tải.15)   j: trng thái s c trong h thng. SPj: Xác sut xut hin trng thái j. Pkj: Xác sut ph ti t   t quá ph ti t    cung cp ti gian xy ra trng thái j (2) Kỳ vọng tần suất sự cố (Fk):      (II.16)   Fj: Tn sut sut hin trng thái j (3) Kỳ vọng số lần vi phạm điện áp (ENVV):     (2.43)   jV:Tt c các trng thái có s vi phn áp ti nút k.17)  : jx: Tt c các trng thái dn quá tng dây có th gây ra thiu ht ph ti ti nút k khi cng dây. jy: Tt c các trng thái gây cn nút k.18)   Lkj: Ph ti thiu ht ti nút k do quá tng dây khi  trng thái j.20)   D kj: thi gian kéo dài (tính bng gi) ca trng thái j.2 Các chỉ tiêu theo năm tính toán cho toàn hệ thống.

Các chỉ tiêu năm tính toán cho toàn hệ thống.
