Tổng quan về giáo trình

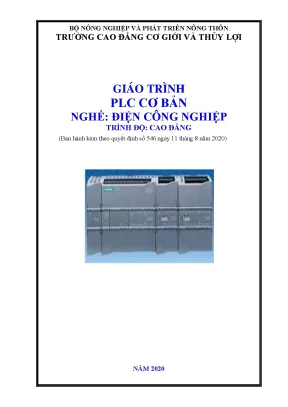

Giáo trình PLC Cơ bản (Mã mô đun: MĐ 32) là tài liệu đào tạo chuyên môn bắt buộc thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng, được ban hành kèm theo Quyết định số 546/QĐ-CĐCG&TL ngày 11 tháng 8 năm 2020 của Trường Cao đẳng Cơ giới và Thủy lợi, trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn. Trong cấu trúc chương trình đào tạo, mô đun này được bố trí giảng dạy ở giai đoạn cuối sau khi người học đã hoàn thành các học phần cơ sở chuyên ngành bao gồm: Điện tử công suất, Kỹ thuật xung – số, Vi xử lý và Trang bị điện.

Mục tiêu đào tạo của giáo trình được xác định trên ba phương diện chuẩn đầu ra:

  • Kiến thức: Trình bày chính xác khái niệm về điều khiển lập trình, cấu trúc phần cứng, nguyên lý hoạt động của chu kỳ quét (Scan cycle) và phương thức hoạt động của các tập lệnh cơ bản trong PLC.
  • Kỹ năng: Thực hiện chuẩn xác các thao tác đấu nối dây mạch điện giữa PLC với các thiết bị ngoại vi theo yêu cầu công nghệ; sử dụng thành thạo phần mềm lập trình để soạn thảo, nạp/đọc chương trình, phân tích luận lý và dò tìm, xử lý sai lỗi trên hệ thống điều khiển.
  • Thái độ: Rèn luyện tác phong làm việc công nghiệp, tính tỷ mỉ, tính chính xác và tuân thủ các quy định về an toàn lao động, vệ sinh công nghiệp.

Về cấu trúc và thời lượng, giáo trình được thiết kế theo mô hình tích hợp lý thuyết và thực hành với tổng thời gian 150 giờ, trong đó lý thuyết chiếm 30 giờ, thực hành/thực tập/thảo luận chiếm 114 giờ và thời gian kiểm tra định kỳ là 6 giờ. Giáo trình tiếp cận trực tiếp vào cấu trúc phần cứng của dòng PLC Siemens S7-200 kết hợp phần mềm STEP 7 - Micro/WIN 32, từ đó làm nền tảng mở rộng sang các dòng điều khiển logic khả trình khác trong công nghiệp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 7 bài học với tiến trình sư phạm từ cơ bản đến ứng dụng tích hợp:

  1. Bài 1: Giới thiệu chung về PLC và bài toán điều khiển (4 giờ: 2 giờ LT, 2 giờ TH)
    Tổng quan về vai trò của tự động hóa trong sản xuất; định nghĩa hệ thống điều khiển; phân loại điều khiển nối cứng (Rơ le/Contactor) và điều khiển lập trình logic (PLC); cấu trúc 3 khối chức năng (Khối vào, Khối xử lý - CPU, Khối ra); phân tích bảng chuyển đổi đại lượng vật lý ngõ vào và cơ cấu tác động ngõ ra.
  2. Bài 2: Đại cương về điều khiển lập trình (20 giờ: 4 giờ LT, 15 giờ TH, 1 giờ KT)
    Cấu trúc phần cứng PLC; phân biệt các miền bộ nhớ (RAM, ROM, EEPROM); phân vùng định dạng dữ liệu (Bit, Byte, Word, Double Word); thông số kỹ thuật các họ CPU Siemens S7-200 (CPU 21x: 212, 214; CPU 22x: 221, 222, 224, 226, 224XM); chuẩn giao tiếp nối tiếp RS-485/PPI; kỹ thuật kết nối phần cứng I/O chuẩn IEC 1131-2; cài đặt và sử dụng phần mềm STEP 7 - Micro/WIN 32.
  3. Bài 3: Các phép toán nhị phân của PLC (20 giờ: 4 giờ LT, 15 giờ TH, 1 giờ KT)
    Nguyên lý đại số Boolean; các cổng liên kết logic AND, OR, XOR, NOT; trạng thái tiếp điểm thường mở (NO), thường đóng (NC), cuộn dây ngõ ra (Output Coil); các lệnh điều kiện Set/Reset coil; lệnh bắt sườn xung tín hiệu tích cực (Positive/Negative RLO Edge Detection); nguyên lý và ứng dụng của bộ định thời (Timer) và bộ đếm (Counter); lệnh nhảy và gọi chương trình con.
  4. Bài 4: Các phép toán số của PLC (20 giờ: 4 giờ LT, 15 giờ TH, 1 giờ KT)
    Chức năng truyền dẫn và chuyển đổi dữ liệu; các phép toán số học và hàm so sánh giá trị số; ứng dụng đọc và cấu hình đồng hồ thời gian thực (Real-Time Clock - RTC).
  5. Bài 5: Xử lý tín hiệu Analog (20 giờ: 4 giờ LT, 15 giờ TH, 1 giờ KT)
    Biểu diễn giá trị tín hiệu tương tự; sơ đồ kết nối ngõ vào/ra Analog; các phương pháp hiệu chỉnh và chuẩn hóa tín hiệu; giới thiệu các module mở rộng Analog cho họ PLC S7-200.
  6. Bài 6: PLC của các hãng khác (10 giờ: 4 giờ LT, 5 giờ TH, 1 giờ KT)
    Khảo sát tổng quan phần cứng và đặc điểm cấu trúc PLC của các nhà sản xuất công nghiệp: Omron, Mitsubishi, các dòng Siemens quy mô trung bình/lớn (S7-300, S7-400), Allen-Bradley và Telemecanique.
  7. Bài 7: Lắp đặt mô hình điều khiển bằng PLC (56 giờ: 8 giờ LT, 48 giờ TH)
    Quy trình lắp đặt hoàn chỉnh hệ thống điều khiển; kỹ thuật đi dây nguồn, dây tín hiệu điều khiển; triển khai các mô hình thực nghiệm và giải quyết bài toán ứng dụng công nghệ thực tế.

Progression logic của giáo trình đi từ việc nhận thức phần cứng vật lý, hiểu chu kỳ quét và phương pháp kết nối dây, tiếp cận ngôn ngữ lập trình hình thang (Ladder Diagram - LAD), xử lý tín hiệu số/tương tự, trước khi tiến hành tích hợp toàn diện trên mô hình thực tế.

Kiến thức nền tảng được xây dựng

Giáo trình hình thành hệ thống lý thuyết và nguyên lý điều khiển tự động:

  • Cấu trúc kiến trúc PLC: Mô hình xử lý trung tâm (CPU), hệ điều hành quản lý việc đọc - thực thi - cập nhật theo chu kỳ quét lặp (Scan cycle).
  • Cơ chế lưu trữ và tổ chức bộ nhớ:
    • Phân loại bộ nhớ: RAM (sử dụng pin nuôi chống mất dữ liệu từ 50 đến 190 giờ), ROM (chứa hệ điều hành và hàm cơ bản), EEPROM (lưu chương trình người dùng).
    • Phân vùng địa chỉ: Bit (0/1), Byte (8 bit), Word (16 bit ghép từ 2 byte kề nhau, ví dụ IW2 gồm IB2 và IB3), Double Word (32 bit ghép từ 4 byte, ví dụ DW100 gồm MW100 đến MW103).
    • Các bit nhớ đặc biệt: SM0.0 (luôn duy trì mức logic 1), SM0.1 (bật mức 1 duy nhất trong vòng quét đầu tiên để khởi tạo hệ thống).
  • Chuẩn tín hiệu điện công nghiệp:
    • Ngõ vào số theo tiêu chuẩn IEC 1131-2: Mức 1 chuẩn là 24VDC (7mA, ngưỡng 15–30VDC), mức 0 tối đa 5VDC (1mA), điện áp cách ly quang 500VAC.
    • Ngõ ra điều khiển: Dạng Relay (chịu tải 2A/điểm, điện áp 120–230VAC, thời gian chuyển mạch tối đa 10ms) hoặc dạng Transistor (24VDC/0.5A).
  • Chuẩn truyền thông công nghiệp: Giao thức PPI (Point-to-Point Interface) trên nền chuẩn vật lý RS-485 qua đầu nối Sub-D 9 chân với tốc độ truyền mặc định 9600 Baud và địa chỉ trạm mặc định là 2.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Đấu nối mạch điều khiển nguồn AC (85–264VAC) và nguồn DC (20.4–28.8VDC); kết nối thiết bị cảm biến (công tắc hành trình, cảm biến quang, cảm biến tiệm cận, điện trở đo biến dạng Strain gage) vào khối ngõ vào; đấu nối tải ngõ ra (rơle trung gian, contactor, van điện từ Solenoid, xi lanh khí nén, động cơ điện).
  • Kỹ năng phân tích luận lý: Đọc và lập trình lưu đồ điều khiển logic; chuyển đổi sơ đồ rơle nối cứng sang ngôn ngữ lập trình hình thang (LAD); gán nhãn địa chỉ trong bảng ký hiệu (Symbol Table); phân tích chuỗi bit và giá trị kết quả phép toán logic RLO (Result of Logic Operation).
  • Kỹ năng thực hành và vận hành: Cài đặt phần mềm STEP 7 - Micro/WIN 32; cấu hình cổng giao tiếp PC/PPI (qua cổng USB hoặc COM); chuyển đổi chế độ làm việc phần cứng qua công tắc gạt (RUN, STOP, TERM); tải chương trình xuống PLC (Download) và đọc ngược lên máy tính (Upload); sử dụng công cụ Debug (Ladder Status On, Status Chart) để giám sát và xử lý lỗi vận hành.

Phương pháp giảng dạy và học tập

Giáo trình được thiết kế theo phương pháp sư phạm tích hợp (Integrated Vocational Training), trong đó lý thuyết đóng vai trò hướng dẫn nguyên lý và thực hành chiếm thời lượng trọng tâm (76% tổng số giờ).

Tỷ lệ phân bổ thời gian (Tổng: 150 giờ)
  • Tiếp cận bài tập và giải quyết tình huống: Học viên được yêu cầu phân tích các bài toán chuyển đổi hệ thống: so sánh quy trình thiết lập mạch rơle cơ điện truyền thống với quy trình lập trình bộ điều khiển PLC. Qua đó, người học xác định các đại lượng đo, bảng trạng thái logic và thiết lập phương trình điều khiển tương ứng.
  • Thực hành trên thiết bị thực nghiệm: Học viên trực tiếp làm việc với Kit thí nghiệm PLC S7-200 và máy tính cá nhân. Nội dung thực hành bao gồm:
    • Dùng đồng hồ đo điện kiểm tra, vẽ lại sơ đồ nối dây của Kit PLC.
    • Cấu hình tham số cổng truyền thông PG/PC Interface, kiểm tra tốc độ Baud, quét tìm địa chỉ trạm kết nối.
    • Viết chương trình điều khiển đèn báo, động cơ theo bảng Symbol; nạp chương trình và giám sát trực tiếp trên thanh trạng thái.
  • Phương pháp đánh giá kết quả học tập:
    • Về kiến thức: Đánh giá thông qua bài kiểm tra viết hoặc trắc nghiệm, tập trung vào cấu trúc bộ nhớ, thông số các dòng CPU và phương thức thực thi lệnh.
    • Về kỹ năng: Đánh giá trực tiếp qua kỹ năng đấu nối mạch điện an toàn, kỹ năng viết mã lệnh LAD đạt yêu cầu kỹ thuật và khả năng phát hiện/khắc phục sự cố thông qua đèn báo hệ thống (SF, RUN, STOP, led chỉ thị I/O).
    • Về thái độ: Đánh giá sự cẩn thận, tỷ mỉ trong việc chọn sơ đồ dây dẫn và việc tuân thủ các quy tắc an toàn điện trong phòng thực hành.
  • Hướng dẫn tự học: Người học tra cứu các tài liệu kỹ thuật đi kèm, sử dụng tính năng trợ giúp trực tuyến trong phần mềm STEP 7 - Micro/WIN 32 bằng phím F1 hoặc menu Help, và đọc các tệp hướng dẫn định dạng Readme*.txt theo các gói ngôn ngữ quy định.

Điểm nổi bật và cập nhật

  • Chuyển đổi hoàn toàn từ tư duy nối cứng sang điều khiển số: Giáo trình phân tích cụ thể sự khác biệt giữa hệ thống rơle (khi thay đổi công nghệ phải nối lại toàn bộ dây, tốn kém chi phí và thời gian) với hệ điều khiển lập trình PLC (chỉ cần chỉnh sửa mã chương trình lưu trong bộ nhớ).
  • Hệ thống dữ liệu kỹ thuật chi tiết của các dòng vi xử lý Siemens S7-200: Cung cấp bảng dữ liệu so sánh cụ thể giữa họ CPU 21x và CPU 22x:
Thông số kỹ thuật Họ CPU 21x (CPU 212, 214) Họ CPU 22x (CPU 221, 222, 224, 226, 224XM)
Bộ nhớ chương trình 512 Words (CPU 212) / 2048 Words (CPU 214) 2048 Words (CPU 221/222) đến 8192 Words (CPU 224XM)
Bộ nhớ dữ liệu 512 Words (CPU 212) / 2048 Words (CPU 214) 1024 Words (CPU 221/222) đến 5120 Words (CPU 224XM)
Lưu pin khi mất nguồn 50 giờ (CPU 212) / 190 giờ (CPU 214) 50 giờ (CPU 221/222) / 190 giờ (CPU 224 trở lên)
Tốc độ xử lý lệnh logic 1.2 µs/lệnh (CPU 212) / 0.8 µs/lệnh (CPU 214) 0.37 µs/lệnh
Khả năng mở rộng module Tối đa 2 module (CPU 212) / 7 module (CPU 214) Mở rộng lên tới 24In/16Out trên CPU chính
  • Phân loại toàn diện thiết bị ngoại vi công nghiệp: Giáo trình cung cấp bảng hệ thống hóa các đại lượng vật lý chuyển đổi ngõ vào (công tắc vị trí, rơ le nhiệt Thermostat, cặp nhiệt điện Thermocouple, nhiệt trở Thermistor, cảm biến quang Photo cell, cảm biến tiệm cận Proximity cell) và các cơ cấu chấp hành ngõ ra (động cơ điện, xy lanh - piston khí/dầu ép, cuộn hút Solenoid, lò sấy, van điều tiết, rơ le trung gian).
  • Mở rộng phạm vi công nghệ: Không giới hạn ở một hãng sản xuất, Bài 6 mở rộng kiến trúc sang các dòng PLC công nghiệp phổ biến khác gồm Omron, Mitsubishi, Siemens dòng trung/lớn, Allen-Bradley và Telemecanique, phục vụ mục đích thích ứng với môi trường sản xuất đa dạng.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học viên: Dành cho sinh viên năm cuối hệ Cao đẳng và học viên hệ Trung cấp chuyên ngành Điện công nghiệp, Tự động hóa công nghiệp và Kỹ thuật điều khiển.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học bắt buộc phải hoàn thành các môn học: Điện tử công suất (nắm vững linh kiện bán dẫn công suất), Kỹ thuật xung – số (nắm vững đại số logic, hệ nhị phân, cổng logic cơ bản), Vi xử lý (hiểu cấu trúc thanh ghi, chu kỳ bus) và Trang bị điện (nắm nguyên lý mạch điều khiển khí cụ điện rơle - contactor).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức cho mô đun MĐ 32; căn cứ vào khung phân bổ 150 giờ để tổ chức bài giảng lý thuyết tích hợp và phân chia ca thực hành trên các bộ Kit PLC.
  • Kỹ thuật viên và người tự học: Tài liệu tham khảo cho kỹ thuật viên vận hành, bảo trì hệ thống điều khiển tự động tại các xí nghiệp công nghiệp cần tra cứu phương pháp đấu nối phần cứng, sơ đồ chân cáp truyền thông RS-485 và cú pháp tập lệnh PLC Siemens S7-200.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn chuyên biệt cho sinh viên bậc Cao đẳng nghề Điện công nghiệp và các ngành kỹ thuật liên quan đến điều khiển tự động hóa, đồng thời dùng làm tài liệu tham khảo cho kỹ thuật viên bảo trì hệ thống điện công nghiệp.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học?

Người học cần hoàn thành khối kiến thức cơ sở chuyên môn về: Điện tử công suất, Kỹ thuật xung – số (hệ nhị phân, cổng logic), Vi xử lý (cấu trúc CPU và bộ nhớ) và Trang bị điện (nguyên lý rơ le, công tắc tơ, động cơ).

3. Điểm khác biệt của giáo trình so với các tài liệu lý thuyết điều khiển tự động khác là gì?

Giáo trình xây dựng theo kết cấu mô đun đào tạo nghề tích hợp, dành hơn 75% thời lượng (114/150 giờ) cho kỹ năng thực hành đấu nối phần cứng, thao tác trên phần mềm STEP 7 - Micro/WIN 32 và giải quyết bài toán điều khiển trên bộ kit thực tế.

4. Làm sao để tự học và thực hành giáo trình này hiệu quả?

Người học cần kết hợp việc nắm vững lý thuyết nhị phân, địa chỉ hóa ô nhớ với việc thao tác trực tiếp trên phần mềm lập trình; sử dụng phím trợ giúp F1 (Getting Started Manual) trên phần mềm và thực hành cấu hình chuẩn giao tiếp PC/PPI trước khi nạp chương trình vào CPU.

5. Giáo trình sử dụng phần mềm và thiết bị phần cứng cụ thể nào?

Thiết bị phần cứng trung tâm là các dòng PLC Siemens S7-200 (họ CPU 21x và CPU 22x như CPU 212, 214, 224), cáp nạp PC/PPI chuẩn giao tiếp RS-232/RS-485 và phần mềm lập trình chuyên dụng STEP 7 - Micro/WIN 32 chạy trên hệ điều hành Windows.

Kết luận

Giáo trình PLC Cơ bản (Mã mô đun: MĐ 32) của Trường Cao đẳng Cơ giới và Thủy lợi cung cấp hệ thống kiến thức nền tảng và kỹ năng ứng dụng thực tế về điều khiển logic khả trình trong sản xuất. Lộ trình đào tạo được thiết kế nhất quán từ việc nhận diện phần cứng, nắm vững cấu trúc bộ nhớ, thành thạo tập lệnh nhị phân/số học đến kỹ thuật ghép nối tín hiệu Analog và lắp đặt hoàn chỉnh mô hình công nghệ. Đây là tài liệu quy chuẩn giúp người học ngành Điện công nghiệp hoàn thiện năng lực tự động hóa theo chuẩn đầu ra nghề nghiệp.
