Tổng quan về giáo trình

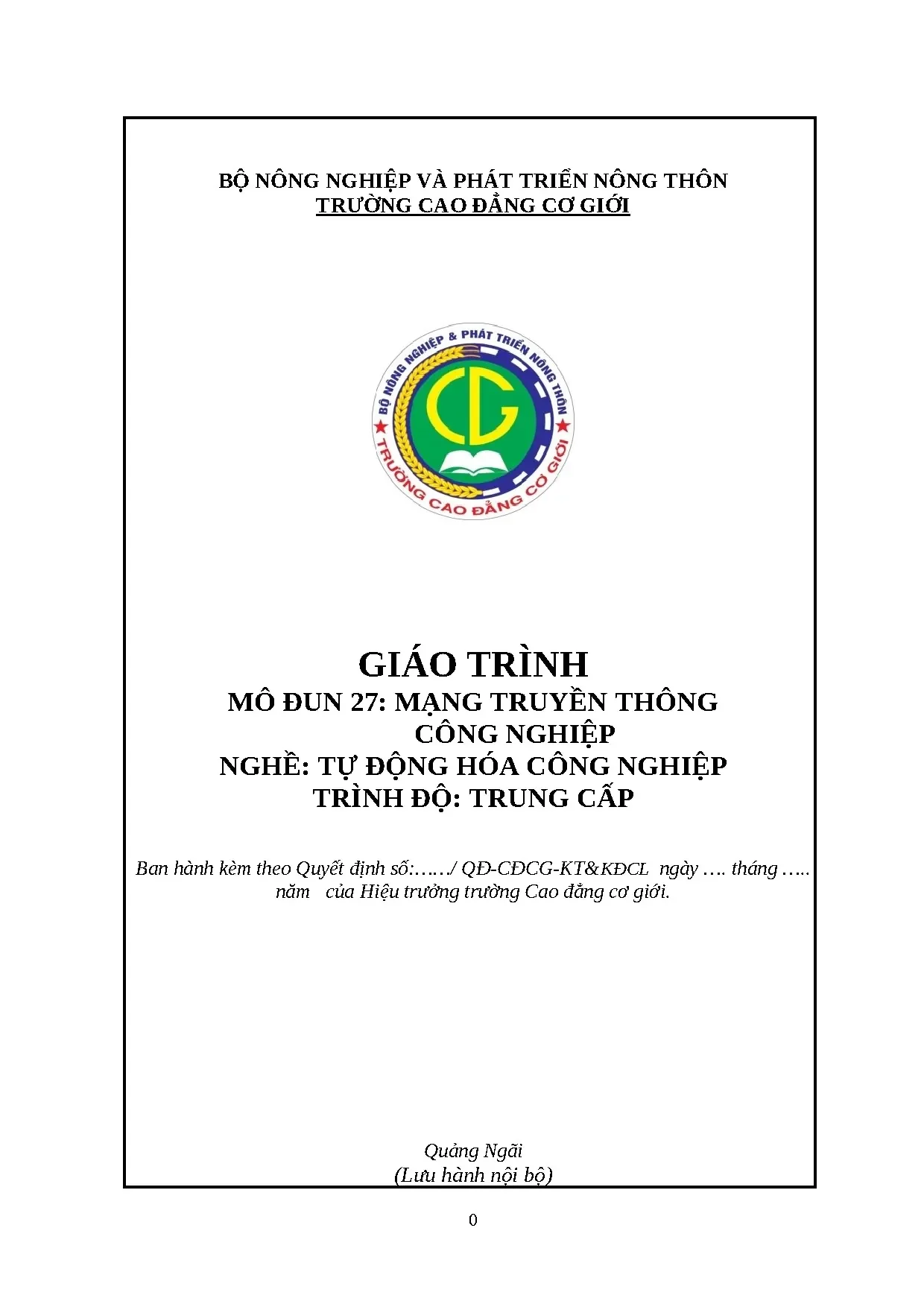

Giáo trình Mô đun 27: Mạng truyền thông công nghiệp (Mã số: MĐ 27) do Bùi Quang Toản làm chủ biên, được biên soạn và lưu hành nội bộ tại Trường Cao đẳng Cơ giới (tỉnh Quảng Ngãi), trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn. Trong chương trình khung đào tạo nghề Tự động hóa công nghiệp trình độ Trung cấp (tổng dung lượng 89 tín chỉ, 1923 giờ), mô đun MĐ 27 chiếm thời lượng 4 tín chỉ, tương đương 75 giờ học tập (bao gồm 25 giờ lý thuyết, 46 giờ thực hành/thí nghiệm/thảo luận và 4 giờ kiểm tra đánh giá).

Về vị trí trong chương trình đào tạo, MĐ 27 là mô đun chuyên môn mang tính nâng cao, được bố trí sau các môn học cơ sở ngành và các mô đun kỹ thuật nền tảng như Kỹ thuật số (MĐ 16), Kỹ thuật cảm biến (MĐ 17), Điện tử công suất (MĐ 18), PLC cơ bản (MĐ 19), Vi điều khiển (MĐ 23) và Lắp đặt vận hành hệ thống cơ điện tử (MĐ 26). Mô đun đóng vai trò tiền đề trực tiếp để người học hoàn thiện kỹ năng trước khi bước vào học phần Thực tập tốt nghiệp (MĐ 28).

Mục tiêu học tập của giáo trình được xác định rõ qua hai nhóm chuẩn đầu ra chính:

  • Chuẩn kiến thức (A1, A2): Mô tả được cấu trúc và các thiết bị điều khiển hiện đại; phân loại danh mục các hệ thống truyền thông công nghiệp; phân tích bản chất, nguồn gốc của nhiễu và các giải pháp xử lý; nắm vững đặc tính kỹ thuật của các chuẩn truyền thông RS232, RS485, môi trường cáp quang, cùng cấu trúc và giao thức hoạt động của các mạng Modbus, AS-i, Profibus và Industrial Ethernet; nhận biết, lắp ráp và khắc phục sai hỏng của các phần tử cơ khí, điện, phần mềm trong hệ thống cơ điện tử.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1): Tổ chức không gian làm việc khoa học, ngăn nắp và chấp hành các quy định an toàn lao động.

Giáo trình được cấu trúc thành 9 bài học theo hướng tiếp cận tích hợp giữa lý thuyết mạng công nghiệp và kỹ năng thực hành chẩn đoán, xử lý sự cố trên thiết bị thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình gồm 9 bài học được sắp xếp theo trình tự logic từ tổng quan lý thuyết hệ thống, đặc tính vật lý và giải pháp chống nhiễu, đến các chuẩn giao tiếp nối tiếp và các họ mạng công nghiệp chuyên dụng:

  • Bài 1: Giới thiệu tổng quan (3 giờ lý thuyết): Khái niệm mạng truyền thông công nghiệp; so sánh sự khác biệt giữa mạng công nghiệp với mạng viễn thông và mạng máy tính thông thường; phân tích tháp mạng truyền thông 4 cấp (Bus trường/thiết bị, Bus hệ thống/điều khiển, Mạng xí nghiệp, Mạng công ty); cấu trúc các hệ điều khiển hiện đại gồm hệ điều khiển phân tán DCS (khởi nguồn từ hệ TDC2000 của Honeywell năm 1975), hệ SCADA, hệ điều khiển lai (Hybrid Control System), hệ điều khiển trường FCS và PLC; mô hình tham chiếu hệ thống mở OSI 7 tầng; thủ tục đóng gói truyền tin (PDU, SDU, PCI); giới thiệu khái quát các chuẩn Foundation Fieldbus, Ethernet, Profibus và Modbus.
  • Bài 2: Nhiễu và giải pháp (3 giờ lý thuyết): Định nghĩa toán học về nhiễu trắng, nhiễu Gauss (AWGN); phân loại các dạng nhiễu thực tế gồm nhiễu trùng kênh, nhiễu xuyên điều chế, nhiễu tương thích điện từ (EMC), bức xạ không mong muốn; nguồn gốc nhiễu điện và điện từ; các giải pháp nối đất (nối đất nối tiếp, nối đất hình sao, nguồn/tải cách điện); kỹ thuật triệt nhiễu cảm ứng điện dung, cảm ứng điện cảm, bọc kim màn chắn, mạch khuếch đại vi sai và đặc tính chống nhiễu của cáp xoắn đôi, cáp đồng trục, cáp quang.
  • Bài 3: Chuẩn truyền thông RS232 (4 giờ: 3 giờ lý thuyết, 1 giờ thực hành): Đặc tính kỹ thuật của chuẩn RS232, các yếu tố cấu thành giao diện vật lý, nguyên lý truyền tín hiệu nhị phân dị bộ và phương pháp xử lý sự cố đường truyền.
  • Bài 4: Chuẩn truyền thông RS485 (5 giờ: 4 giờ lý thuyết, 1 giờ thực hành): Nguyên lý truyền tín hiệu vi sai cân bằng của chuẩn RS485, cấu trúc mạng đa điểm (multi-drop) và quy trình xử lý lỗi kết nối.
  • Bài 5: Cáp quang (4 giờ: 2 giờ lý thuyết, 2 giờ thực hành): Ứng dụng của sợi quang trong công nghiệp; các thông số kỹ thuật (dải thông, suy hao, tốc độ từ 1 đến 50 Gbit/s, cự ly truyền dẫn đến 10 km, tỷ suất lỗi $10^{-9}$); phân loại cáp quang và kỹ thuật nối ghép đầu nối sợi quang.
  • Bài 6: Mạng Modbus (16 giờ: 4 giờ lý thuyết, 12 giờ thực hành): Tổng quan kiến thức giao thức tầng ứng dụng; cấu trúc khung truyền của Modbus RTU, Modbus ASCII trên nền serial (RS232, RS485) và Modbus TCP trên nền Ethernet; bảng mã số chức năng (function codes); phương pháp chẩn đoán và khắc phục lỗi truyền thông Modbus.
  • Bài 7: Mạng AS-i (16 giờ: 4 giờ lý thuyết, 10 giờ thực hành, 2 giờ kiểm tra): Kiến trúc mạng cảm biến/cơ cấu chấp hành AS-Interface; cấu trúc lớp liên kết dữ liệu; đặc điểm vận hành theo chu kỳ và kỹ thuật xử lý sự cố mạng AS-i.
  • Bài 8: Mạng Profibus (12 giờ: 1 giờ lý thuyết, 10 giờ thực hành, 1 giờ kiểm tra): Ngăn xếp giao thức Profibus (Profibus-DP, Profibus-PA, Profibus-FMS); mô hình truyền thông Master-Slave kết hợp chuyển thẻ bài (Token Passing); liên kết giữa xử lý ứng dụng và truyền thông; quy trình vận hành và khắc phục sai hỏng.
  • Bài 9: Mạng Industrial Ethernet (12 giờ: 1 giờ lý thuyết, 10 giờ thực hành, 1 giờ kiểm tra): Các cấp tốc độ mạng Ethernet công nghiệp; phương pháp truy cập bus CSMA/CD; các giải pháp cải thiện tính thời gian thực và tính sẵn sàng; phương pháp chẩn đoán, xử lý sự cố Industrial Ethernet.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống lý thuyết kỹ thuật dựa trên các nền tảng:

  • Mô hình tham chiếu OSI 7 tầng: Phân tích chi tiết chức năng từ Tầng 1 (Vật lý - Physical), Tầng 2 (Liên kết dữ liệu - Data Link), Tầng 3 (Mạng - Network), Tầng 4 (Vận chuyển - Transport với 5 lớp giao thức từ Class 0 đến Class 4), Tầng 5 (Giao dịch - Session với cơ chế quản lý thẻ bài Token), Tầng 6 (Trình bày - Presentation) đến Tầng 7 (Ứng dụng - Application với các thực thể AE, ASE, SAO).
  • Lý thuyết phân cấp truyền thông công nghiệp: Phân định rõ chức năng và yêu cầu thời gian thực giữa mạng cấp trường (vài mili-giây), cấp điều khiển hệ thống (vài trăm mili-giây), mạng xí nghiệp và mạng quản lý công ty.
  • Lý thuyết điện từ trường và xử lý tín hiệu: Nguyên lý tương thích điện từ EMC, mô hình toán học của nhiễu trắng cộng Gauss (AWGN), cơ chế ghép điện dung, cảm ứng điện từ và nguyên lý truyền dẫn ánh sáng phản xạ toàn phần trong sợi quang.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Khả năng đấu nối, bấm cáp, cấu hình các tham số truyền thông cho các cổng giao tiếp nối tiếp (RS232, RS485), hàn nối/kết nối đầu cáp quang; cấu hình địa chỉ trạm, tốc độ baud và tham số mạng cho các thiết bị Modbus, AS-i, Profibus và Industrial Ethernet.
  • Kỹ năng phân tích (Analytical skills): Phân tích sơ đồ cấu trúc hệ thống mạng công nghiệp; đọc hiểu cấu trúc khung dữ liệu, giải mã các bảng mã hàm chức năng trong giao thức mạng; so sánh và lựa chọn chuẩn mạng phù hợp với từng cấp điều khiển (DCS, SCADA, FCS, Hybrid).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành các trạm điều khiển PLC kết nối mạng công nghiệp trong hệ thống cơ điện tử; kiểm tra, phát hiện, khoanh vùng và xử lý các lỗi phần cứng, lỗi đường truyền do nhiễu và lỗi thiết lập phần mềm trên các mô hình thực hành.

Phương pháp giảng dạy và học tập

Giáo trình hướng dẫn áp dụng phương pháp dạy học tích cực nhằm kết hợp giữa việc tiếp thu lý thuyết và rèn luyện kỹ năng nghề:

  • Phương pháp giảng dạy của giáo viên:
    • Phần lý thuyết (25 giờ): Giảng viên sử dụng phương pháp diễn giảng ngắn, trình chiếu slide/video kỹ thuật, đặt vấn đề, gợi ý thảo luận nhóm và hướng dẫn học viên đọc tài liệu chuyên ngành.
    • Phần thực hành (46 giờ): Giảng viên phân chia lớp thành các nhóm nhỏ (2–3 học viên); thực hiện thao tác mẫu các bước cấu hình, đấu nối cáp mạng; tổ chức cho học viên thực hành trên các mô hình, thiết bị điều khiển thực tế và học cụ mô phỏng hệ truyền động; trực tiếp giám sát và sửa sai kỹ thuật tại chỗ cho từng nhóm.
  • Quy định học tập đối với học viên:
    • Học viên phải nghiên cứu giáo trình và tài liệu tham khảo trước khi lên lớp; tham gia thảo luận nhóm, phân công nhiệm vụ nghiên cứu từng chủ đề cụ thể và hoàn thành báo cáo thực hành.
    • Chấp hành nghiêm ngặt quy định chuyên cần: Phải tham dự tối thiểu 70% tổng số giờ giảng tích hợp của mô đun. Trường hợp học viên vắng quá 30% thời lượng quy định sẽ không được tham dự kỳ thi kết thúc và buộc phải đăng ký học lại mô đun.
  • Phương pháp kiểm tra và đánh giá kết quả học tập: Căn cứ theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ trưởng Bộ Lao động – Thương binh và Xã hội, hệ thống đánh giá của mô đun MĐ 27 tại Trường Cao đẳng Cơ giới gồm 3 phần:
    1. Kiểm tra thường xuyên (Hệ số 1, chiếm trọng số 40%): 1 cột điểm, thực hiện sau 10 giờ học; hình thức kiểm tra miệng, tự luận, trắc nghiệm hoặc báo cáo nhóm (đánh giá chuẩn đầu ra A1, A2, A3, C1).
    2. Kiểm tra định kỳ (Hệ số 2, gồm 4 bài kiểm tra): Thực hiện sau 20 giờ thực hành; hình thức kết hợp giữa bài viết và thao tác thực hành thực tế (đánh giá chuẩn đầu ra A2, B1, B2, B3, C1).
    3. Thi kết thúc mô đun (Chiếm trọng số 60%): 1 cột điểm, thực hiện sau khi hoàn thành toàn bộ 75 giờ của mô đun; hình thức kết hợp vấn đáp và thực hành thao tác trực tiếp trên mô hình thiết bị (đánh giá tổng hợp A1, A2, A3, B1, B2, B3, C1).
    • Điểm thành phần và điểm tổng kết mô đun được tính theo thang điểm 10 (từ 0 đến 10), làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật

  • Tỷ trọng thực hành chiếm ưu thế trong cấu trúc mô đun: Thời lượng dành cho thực hành, thảo luận và thí nghiệm chiếm 46 trên tổng số 75 giờ (tương đương 61,3% thời lượng toàn mô đun). Các bài học về mạng thực tế như Modbus (16 giờ), AS-i (16 giờ), Profibus (12 giờ) và Industrial Ethernet (12 giờ) đều dành phần lớn thời gian (10–12 giờ/bài) cho sinh viên thực hành trên mô hình.
  • Tích hợp các mô hình điều khiển hiện đại: Giáo trình cập nhật các kiến trúc điều khiển công nghiệp tiên tiến như hệ điều khiển phân tán DCS, hệ SCADA, hệ điều khiển trường FCS và hệ điều khiển lai (Hybrid Control System). Tài liệu liệt kê cụ thể các giải pháp điều khiển lai thương phẩm trên thị trường như DeltaV (Fisher-Rosemount), PlantScape (Honeywell), Micro I/A (Foxboro), Simatic PCS7 (Siemens), STARDOM (Yokogawa) và Industrial IT (ABB), đồng thời phân tích khả năng hỗ trợ các chuẩn OPC, XML và ODBC.
  • Cập nhật đầy đủ các chuẩn truyền thông công nghiệp phổ biến: Giáo trình trình bày từ các chuẩn truyền dẫn nối tiếp kinh điển (RS232, RS485), cáp quang, cho đến các giao thức mạng bus trường như Foundation Fieldbus (các cấp tốc độ 31.25 kbps, 1 Mbps và Fieldbus HSE trên nền Ethernet switch), mạng chấp hành/cảm biến AS-i, các phiên bản Profibus (Profibus-DP, PA, FMS) và Ethernet công nghiệp.
  • Hệ thống tài liệu tham khảo chuẩn mực: Nội dung giáo trình được biên soạn dựa trên các tài liệu kỹ thuật chuyên ngành uy tín gồm:
    • Hoàng Minh Sơn (2006), Mạng truyền thông công nghiệp, Nhà xuất bản Khoa học và Kỹ thuật, Hà Nội.
    • Tài liệu đặc tả kỹ thuật CANopen specification, CAN in Automation.
    • Madelung (Chủ biên) (1994), AS-Interface, Das Aktuator-Sensor-Interface für die Automation, Hanser-Verlag, München – Wien.
    • Hệ thống tài liệu kỹ thuật Profinet, Profibus của hãng Siemens.

Đối tượng sử dụng giáo trình

  • Sinh viên/Học sinh đào tạo chính quy: Học sinh theo học trình độ Trung cấp nghề Tự động hóa công nghiệp thuộc Trường Cao đẳng Cơ giới và các cơ sở giáo dục nghề nghiệp có chương trình tương đương.
  • Điều kiện tiên quyết để theo học: Người học bắt buộc phải hoàn thành các môn học chung, môn học cơ sở ngành (Điện kỹ thuật, Vẽ kỹ thuật, Máy điện, Điện cơ bản, Điện tử cơ bản) và các mô đun chuyên môn kỹ thuật gồm Kỹ thuật số (MĐ 16), Kỹ thuật cảm biến (MĐ 17), Điện tử công suất (MĐ 18), PLC cơ bản (MĐ 19), Vi điều khiển (MĐ 23), Điều khiển khí nén – thủy lực (MĐ 25) và Lắp đặt vận hành hệ thống cơ điện tử (MĐ 26).
  • Giảng viên và cán bộ đào tạo: Giảng viên sử dụng tài liệu làm căn cứ biên soạn giáo án lý thuyết, thiết kế bài tập thực hành trên mô hình trạm điều khiển, xây dựng ngân hàng câu hỏi vấn đáp và tiêu chí đánh giá kiểm tra định kỳ/kết thúc mô đun theo chuẩn Thông tư 09/2017/TT-BLĐTBXH.
  • Đối tượng học tập ngắn hạn và tham khảo: Kỹ thuật viên, công nhân kỹ thuật đang làm việc tại các nhà máy, xí nghiệp, cũng như các nhà quản lý kỹ thuật cần tài liệu tham khảo có cấu trúc bài bản về các chuẩn giao tiếp vật lý, giải pháp chống nhiễu và quy trình chẩn đoán lỗi mạng Modbus, AS-i, Profibus, Industrial Ethernet.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế trực tiếp cho học sinh theo học trình độ Trung cấp nghề Tự động hóa công nghiệp. Ngoài ra, nội dung sách có thể dùng làm tài liệu đào tạo bồi dưỡng ngắn hạn hoặc tài liệu tham khảo kỹ thuật cho công nhân, cán bộ quản lý kỹ thuật trong các nhà máy có trang bị hệ thống tự động hóa.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần hoàn thành các môn học cơ sở ngành điện - điện tử và các mô đun chuyên môn tiên quyết trong chương trình khung, đặc biệt là Kỹ thuật số (MĐ 16), Kỹ thuật cảm biến (MĐ 17), PLC cơ bản (MĐ 19), Vi điều khiển (MĐ 23) và Lắp đặt vận hành hệ thống cơ điện tử (MĐ 26).

3. Cấu trúc của giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết đơn thuần?

Giáo trình được thiết kế theo kết cấu mô đun tích hợp với thời lượng thực hành chiếm tới 46/75 giờ. Mỗi bài học về các chuẩn mạng (RS232, RS485, Modbus, AS-i, Profibus, Industrial Ethernet) đều dành thời lượng lớn cho mục "Xử lý sự cố" nhằm hình thành kỹ năng phân tích, định vị và sửa chữa lỗi đường truyền trên thiết bị thực tế.

4. Quy định về điều kiện chuyên cần và đánh giá kết quả tự học như thế nào?

Người học phải nghiên cứu trước tài liệu ở nhà, chuẩn bị bài theo nhóm từ 2–3 người và tham dự tối thiểu 70% tổng thời lượng giờ giảng tích hợp trên lớp. Học viên vắng quá 30% số giờ sẽ bị đình chỉ thi kết thúc môn và phải học lại toàn bộ mô đun. Kết quả đánh giá gồm điểm thường xuyên (40%), 4 bài kiểm tra định kỳ và thi kết thúc môn (60%).

5. Giáo trình có những tài liệu bổ trợ và tham khảo nào đi kèm?

Giáo trình được xây dựng dựa trên danh mục tài liệu tham khảo chính thống, bao gồm sách Mạng truyền thông công nghiệp của PGS. TS. Hoàng Minh Sơn (NXB Khoa học và Kỹ thuật, 2006), đặc tả CANopen, tài liệu AS-Interface của Madelung (Hanser-Verlag, 1994) và các tài liệu chuẩn kỹ thuật Profinet, Profibus của Siemens.

Kết luận

Giáo trình Mô đun 27: Mạng truyền thông công nghiệp của Trường Cao đẳng Cơ giới cung cấp hệ thống kiến thức toàn diện về mạng công nghiệp, từ mô hình tham chiếu 7 tầng OSI, kỹ thuật chống nhiễu, chuẩn truyền dẫn RS232/RS485, cáp quang đến các họ mạng Modbus, AS-i, Profibus và Industrial Ethernet.

Lộ trình học tập 75 giờ được thiết kế chặt chẽ: Bắt đầu từ trang bị lý thuyết phân cấp hệ thống và xử lý nhiễu (Bài 1–2), chuyển tiếp sang các chuẩn giao tiếp vật lý (Bài 3–5), và tập trung rèn luyện kỹ năng thực hành, cấu hình, xử lý sự cố trên 4 họ mạng công nghiệp phổ biến (Bài 6–9). Đây là nền tảng kỹ năng chuyên môn then chốt để học viên hoàn thành học phần Thực tập tốt nghiệp (MĐ 28) và đảm nhiệm công việc lắp đặt, vận hành, bảo trì mạng điều khiển tự động trong các dây chuyền sản xuất công nghiệp. Người học có thể mở rộng kiến thức thông qua các tài liệu kỹ thuật chuyên ngành của Hoàng Minh Sơn (2006) và các chuẩn đặc tả quốc tế của Siemens, CAN in Automation.
