Báo cáo Phân tích và Tổng quan Học thuật: Giáo trình Mô-đun Hệ thống Điều khiển Phân tán (DCS)

Tổng quan về giáo trình

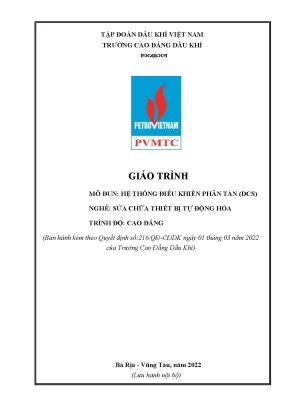

Giáo trình Mô-đun: Hệ thống Điều khiển Phân tán (DCS) (Mã mô-đun: AUTM63117) là tài liệu đào tạo chuyên ngành chính khóa thuộc chương trình đào tạo nghề Sửa chữa thiết bị tự động hóa (SCTBTĐH) trình độ Cao đẳng. Giáo trình được ban hành chính thức theo Quyết định số 216/QĐ-CĐDK ngày 01 tháng 03 năm 2022 của Hiệu trưởng Trường Cao Đẳng Dầu Khí (Tập đoàn Dầu khí Việt Nam), do ThS. Nguyễn Xuân Thịnh chủ biên cùng sự tham gia của các giảng viên Khoa Điện – Tự động hóa. Mô-đun này đã được đưa vào giảng dạy thực tế tại trường từ năm 2018.

Về mặt cấu trúc phân bổ, mô-đun có tổng thời lượng 60 giờ, bao gồm 28 giờ lý thuyết, 29 giờ thực hành/thí nghiệm/thảo luận và 03 giờ kiểm tra. Vị trí môn học nằm trong khối kiến thức chuyên môn nghề (Khối II.2), được bố trí sau khi người học hoàn thành các môn học cơ sở về thiết bị đo lường và điều khiển quá trình; đồng thời được xếp học trước hoặc song song với mô-đun Điều khiển quá trình nâng cao (AUTM64118).

Mục tiêu đào tạo (Learning Outcomes) của giáo trình được xác định cụ thể theo 3 nhóm chuẩn đầu ra:

  • Chuẩn kiến thức (A1 – A3): Trình bày định nghĩa, lịch sử phát triển, cấu trúc tầng bậc của hệ thống DCS; phân biệt bản chất kiến trúc và chức năng giữa DCS với PLC, SCADA và Hệ thống thiết bị an toàn (SIS); xác định đầy đủ các thành phần phần cứng, máy chủ, máy trạm, mạng truyền thông và giao diện HMI; mô tả các quy trình bảo dưỡng và an ninh mạng DCS.
  • Chuẩn kỹ năng (B1 – B2): Thao tác thành thạo các phím chức năng trên bàn phím chuyên dụng của DCS Yokogawa; thực hiện gọi lệnh và thiết lập các thông số điều khiển cơ bản trên nền tảng phần mềm điều khiển công nghiệp Yokogawa Centum VP; vận hành chuyển đổi chế độ Manual/Auto và xử lý các lỗi vòng điều khiển lưu lượng.
  • Chuẩn năng lực tự chủ và trách nhiệm (C1 – C3): Rèn luyện tác phong công nghiệp cẩn thận, chính xác; tuân thủ quy tắc an toàn lao động, vệ sinh công nghiệp trong nhà máy/xưởng thực hành; nâng cao ý thức bảo quản thiết bị kỹ thuật cao.

Cấu trúc giáo trình tiếp cận theo mô hình tích hợp logic: xây dựng từ nguyên lý kiến trúc phân tán, chi tiết hóa các tầng thiết bị/mạng/phần mềm, thiết lập quy trình bảo dưỡng - an ninh, và kết thúc bằng việc vận hành điều khiển trên mô hình thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được tổ chức thành 4 bài học chuyên đề, bám sát các yêu cầu thực tế của công tác kỹ thuật đo lường - tự động hóa trong các cơ sở công nghiệp chế biến liên tục:

  • Bài 1: Cơ bản về hệ thống điều khiển phân tán (3 giờ LT): Trình bày nguyên lý điều khiển phân bố theo cấu trúc tầng bậc, triệt tiêu nguy cơ dừng toàn bộ hệ thống khi xuất hiện sự cố tại một điểm đơn lẻ. Cung cấp tổng quan 5 bộ phận chính: cảm biến/bộ tác động, bộ điều khiển, mạng hiện trường, mạng xây dựng, và hệ thống máy chủ/máy trạm. Tóm lược lịch sử phát triển từ máy tính cỡ trung (những năm 1960), ứng dụng vi xử lý số (thập niên 1970), vi tính hóa mạng LAN (thập niên 1980) đến việc tích hợp hạ tầng IT thương mại (Microsoft, TCP/IP) từ cuối thập niên 1990. Thực hiện phân tích đối chiếu DCS với PLC (điều khiển logic rơ-le rời rạc cho máy đơn lẻ so với điều khiển tương tự đa vòng cho quá trình liên tục), SCADA (thu thập dữ liệu giám sát diện rộng từ xa so với điều khiển tự động vòng kín thời gian thực tại chỗ), và Hệ thống thiết bị an toàn SIS (BMS, quy chuẩn NFPA 85, IEC 61508, IEC 61511).
  • Bài 2: Các thành phần của hệ thống điều khiển phân tán (12 giờ: 11 LT, 1 KT): Đi sâu vào 4 phân hệ kỹ thuật:
    1. Cấu trúc phần cứng: Thiết bị hiện trường thông minh; bộ điều khiển số thời gian thực (Real-time OS) quét I/O, thực thi thuật toán PID, lập trình trực tuyến (Online programming), lưu trữ logic cục bộ; kiến trúc phân vùng (partitioning) gán tín hiệu theo Drop; giải pháp dự phòng nóng (Redundancy) cho CPU, card I/O, nguồn điện và mảng đĩa RAID (Hình 2-5).
    2. Máy chủ và máy trạm: Phân định chức năng của Máy chủ phần mềm (quản lý cơ sở dữ liệu chủ, phân quyền, cấp phát đồ họa), Máy chủ cơ sở dữ liệu (MS SQL Server, Oracle, Sybase), Máy chủ lưu trữ dữ liệu lịch sử (Historian), Máy ghi nhật ký (Logger), Máy chủ xí nghiệp; Trạm kỹ thuật (EW) và Trạm vận hành (OW/HMI).
    3. Mạng truyền thông: Phân tích mô hình mạng dựa trên 3 tầng dưới của chuẩn OSI; mạng Fieldbus cấp trường (Modbus RTU/TCP 247 node, Profibus DP/PA, Foundation Fieldbus H1 tốc độ 31.25 kbps tích hợp nguồn và HSE); mạng Ethernet công nghiệp tốc độ cao (1 Gbps - 100 Gbps, cáp xoắn đôi STP chống nhiễu EMI, cáp quang, Switch, Router, Firewall, Wi-Fi Access Point).
    4. Giao diện người - máy (HMI): Cấu tạo đồ họa trạm vận hành theo chuẩn SAMA/P&ID; các trạm điều khiển tương tự M/A (Faceplate hiển thị biến quá trình PV, điểm đặt Setpoint SP, độ lệch Bias, và ngõ ra biến tần/van Output MV 0-100%); đồ họa điều khiển rời rạc; màn hình quản lý cảnh báo (Alarm summary), hiển thị điểm chi tiết và đồ thị xu hướng thời gian thực/lịch sử.
  • Bài 3: Bảo dưỡng hệ thống điều khiển phân tán (DCS) (15 giờ: 14 LT, 1 KT): Tập trung vào quy trình lập lịch bảo dưỡng phòng ngừa (Preventive maintenance), xây dựng hồ sơ theo dõi thiết bị, phương pháp kiểm chuẩn tín hiệu 4-20 mA; quy trình chẩn đoán và phân lập sự cố thiết bị hiện trường, lỗi mô-đun I/O, lỗi nguồn và lỗi bộ điều khiển; kiểm soát an ninh hệ thống qua xác thực truy cập vật lý, phân quyền người dùng và ngăn chặn tấn công mạng nội bộ/bên ngoài.
  • Bài 4: Vận hành DCS (30 giờ: 29 TH, 1 KT): Thực hành trực tiếp trên hệ thống mô hình điều khiển dòng công nghệ: đọc sơ đồ P&ID; vận hành điều khiển lưu lượng ở chế độ bằng tay (MAN MODE), khảo sát mối quan hệ giữa phần trăm độ mở van và giá trị lưu lượng thực tế (Bảng 4-1, Bảng 4-2); thiết lập thông số và vận hành điều khiển tự động (AUT MODE) ổn định lưu lượng bám theo giá trị đặt (Bảng 4-3); phân tích nguyên nhân và thực hiện quy trình khắc phục các lỗi vận hành công nghệ thường gặp (Bảng 4-4).

Kiến thức nền tảng được xây dựng

Giáo trình trang bị hệ thống lý thuyết và nguyên lý cốt lõi của ngành điều khiển tự động:

  • Lý thuyết cấu trúc điều khiển phân cấp (Hierarchical Control Theory): Nguyên tắc phân quyền xử lý logic xuống các bộ điều khiển cục bộ đặt gần hiện trường, giúp phân tán rủi ro và tối ưu hóa băng thông truyền thông.
  • Nguyên lý dự phòng và độ khả dụng cao (Redundancy & High Availability): Cơ chế chuyển mạch dự phòng song song 1:1 không gián đoạn cho bộ vi xử lý, đường truyền bus, khối nguồn cấp và mảng lưu trữ dữ liệu RAID.
  • Mô hình truyền thông công nghiệp đa tầng: Khung cấu trúc phân tầng kết hợp giữa mạng trường tốc độ thấp chịu nhiễu (Fieldbus H1, Profibus PA) và mạng điều hành Ethernet công nghiệp (STP/Fiber Optic) áp dụng mô hình tham chiếu OSI.
  • Tiêu chuẩn an toàn chức năng công nghiệp: Quy chuẩn thiết kế tách biệt hoàn toàn giữa hệ thống điều khiển cơ bản (BPCS/DCS) và hệ thống dừng khẩn cấp an toàn (SIS/BMS) theo các tiêu chuẩn IEC 61508, IEC 61511 và NFPA 85.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical Skills): Cấu hình điểm dữ liệu I/O, thiết lập địa chỉ phần cứng, đấu nối tín hiệu chuẩn công nghiệp 4-20 mA và đóng cắt tiếp điểm; sử dụng bàn phím chức năng chuyên dụng và phần mềm kỹ thuật Centum VP (Yokogawa) để cấu hình tham số vòng lặp điều khiển PID.
  • Kỹ năng phân tích (Analytical Skills): Đọc hiểu sơ đồ công nghệ P&ID, bản vẽ logic số/tương tự; phân tích đồ thị xu hướng thời gian thực và dữ liệu Historian để xác định điểm suy giảm hiệu suất thiết bị hoặc truy tìm nguyên nhân gây báo động/sự cố dừng máy.
  • Kỹ năng thực hành nghề nghiệp (Practical Competencies): Thực hiện quy trình chuyển đổi chế độ vận hành MAN/AUT an toàn; thao tác chuẩn xác trên trạm M/A; thực hiện kiểm tra, bảo dưỡng phòng ngừa phần cứng DCS và xử lý các lỗi hỏng hóc thực tế tại xưởng.

Phương pháp giảng dạy và học tập

Giáo trình xác lập phương pháp giảng dạy tích hợp giữa truyền thụ kiến thức chuyên môn và rèn luyện kỹ năng thao tác trên thiết bị thực tế:

  • Phương pháp giảng dạy (Pedagogical approach): Giảng viên áp dụng phương pháp dạy học tích cực (diễn giảng, vấn đáp, dạy học dựa trên vấn đề - Problem-based learning). Thời lượng phân bổ tập trung cho giờ lý thuyết (28 giờ) và tổ chức chia ca thực tập chuyên sâu tại phòng thực hành DCS chuyên môn hóa (29 giờ thực hành).
  • Bài tập và nghiên cứu tình huống (Case studies & Exercises): Các bài tập tập trung vào việc đọc hiểu và phân tích bản vẽ P&ID hệ thống điều khiển lưu lượng (Hình 4-1), sơ đồ logic số/tương tự (Hình 2-3, Hình 2-4), bài toán phân vùng drop I/O và cấu hình dải đo áp suất/lưu lượng trên giao diện trạm vận hành.
  • Thực hành thực nghiệm (Practical exercises): Sinh viên làm việc trực tiếp trên mô hình thực hành DCS. Thực hiện đo đạc, ghi nhận và lập bảng thông số thực nghiệm:
    • Xác định giá trị biến quá trình PV theo các mức mở van điều khiển trong chế độ tay (Bảng 4-1).
    • Khảo sát phần trăm độ mở van khi ổn định lưu lượng tại các điểm đo khác nhau (Bảng 4-2).
    • Đánh giá độ ổn định và sai số khi hệ thống vận hành tự động ở các giá trị đặt SP khác nhau (Bảng 4-3).
    • Thực hành quy trình phân lập và xử lý sự cố thiết bị dựa trên Bảng lỗi thường gặp (Bảng 4-4).
  • Phương pháp đánh giá (Assessment methods):
    • Kiểm tra thường xuyên: Gồm 02 cột điểm do giảng viên thực hiện qua hỏi miệng hoặc bài kiểm tra viết ngắn dưới 30 phút, đánh giá thái độ và mức độ chuẩn bị bài.
    • Kiểm tra định kỳ: Gồm 03 bài kiểm tra:
      1. Bài kiểm tra 1 (Lý thuyết, 45–60 phút): Đánh giá nội dung Bài 1, Bài 2 (Chuẩn đầu ra A1, A2).
      2. Bài kiểm tra 2 (Lý thuyết, 45–60 phút): Đánh giá nội dung Bài 2, Bài 3 (Chuẩn đầu ra A2, A3).
      3. Bài kiểm tra 3 (Thực hành, 60 phút): Đánh giá nội dung Bài 4 (Chuẩn đầu ra B1, B2, C1, C2, C3).
    • Thi kết thúc mô-đun: Hình thức thi tích hợp lý thuyết và thực hành, thời gian từ 90 đến 120 phút, đánh giá toàn diện các chuẩn đầu ra từ A1 đến C3.
  • Hướng dẫn tự học (Self-study guidelines): Người học bắt buộc nghiên cứu tài liệu trước khi lên lớp; tham gia thảo luận nhóm (từ 6 đến 8 sinh viên/nhóm) theo các chủ đề được giao trước; tuân thủ quy định tham dự tối thiểu 70% tổng thời lượng lý thuyết (vắng quá 30% tiết học phải học lại môn học).

Điểm nổi bật và cập nhật

Giáo trình phản ánh các bước tiến của kỹ thuật tự động hóa quá trình công nghiệp thông qua các nội dung kỹ thuật:

  • Cập nhật cấu trúc phần cứng và mạng truyền thông hiện đại: Giáo trình chi tiết hóa các công nghệ mạng hiện trường số như Foundation Fieldbus (H1 kết hợp nguồn và tín hiệu trên cùng cáp dẫn, HSE), Profibus DP/PA, và Modbus TCP/IP. Các giải pháp phần cứng ghi nhận việc sử dụng cáp xoắn đôi chống nhiễu STP, cáp sợi quang và các thiết bị quản lý mạng như Switch công nghiệp, Router và Firewall để kết nối an toàn hệ thống điều khiển với mạng doanh nghiệp.
  • Hội tụ công nghệ IT và tự động hóa: Tài liệu mô tả rõ sự chuyển dịch từ các nền tảng Unix chuyên dụng sang các hệ điều hành thương mại phổ biến (Microsoft Server 2008/2012, Windows) cùng các hệ quản trị cơ sở dữ liệu công nghiệp tiêu chuẩn (Microsoft SQL Server, Oracle, Sybase), giúp giảm chi phí bảo trì và đơn giản hóa việc quản trị hệ thống.
  • Tích hợp hệ thống thực tế và chuẩn công nghiệp: Giáo trình trích dẫn và liên hệ trực tiếp với các dòng sản phẩm DCS và SIS đang vận hành trong các nhà máy dầu khí và công nghiệp nặng:
    • Hệ thống DCS Centum VP của hãng Yokogawa (Nhật Bản).
    • Hệ thống DCS DeltaV và Foxboro của Emerson Process Management (Bắc Mỹ).
    • Hệ thống điều khiển an toàn Triconex của Schneider Electric.
    • Bộ quy chuẩn an toàn cho hệ thống đốt và nồi hơi NFPA 85 (2015), tiêu chuẩn an toàn chức năng IEC 61508 và IEC 61511.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật và quản lý vận hành:

  1. Sinh viên chuyên ngành Đo lường - Tự động hóa: Sinh viên năm cuối hệ cao đẳng nghề Sửa chữa thiết bị tự động hóa tại Trường Cao Đẳng Dầu Khí và các trường kỹ thuật có chuyên ngành tương đương.
    • Kiến thức tiên quyết (Prerequisites): Đã hoàn thành các môn học cơ sở và chuyên môn bắt buộc gồm: Cơ sở điều khiển quá trình (AUTM53110), Thiết bị đo lường (AUTM55005), Hiệu chuẩn thiết bị đo lường (AUTM55107), Bản vẽ thiết bị đo lường (AUTM53006), Mạch logic số (AUTM53104), Đo lường điện (ELEI53110), Điện tử cơ bản (AUTM53102) và An toàn tự động hóa (AUTM52101).
  2. Giảng viên chuyên ngành: Sử dụng làm tài liệu chuẩn để thiết kế giáo án lý thuyết, giáo án tích hợp và bảng biểu hướng dẫn thực hành theo ca tại phòng thực hành DCS; biên soạn ngân hàng câu hỏi kiểm tra định kỳ và đề thi kết thúc mô-đun bám sát các chuẩn đầu ra A1-A3, B1-B2, C1-C3.
  3. Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu tham khảo kỹ thuật phục vụ việc tự học, chuẩn hóa quy trình bảo dưỡng phòng ngừa, phân tích sự cố vòng điều khiển lưu lượng và củng cố kiến thức về an ninh mạng điều khiển phân tán trong các cơ sở sản xuất.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được biên soạn cho sinh viên trình độ cao đẳng chuyên ngành Sửa chữa thiết bị tự động hóa, kỹ thuật viên đo lường - điều khiển (Instrumentation) trong các ngành công nghiệp chế biến dầu khí, hóa chất và năng lượng.

2. Cần kiến thức nền nào để học?

Người học bắt buộc phải hoàn thành các môn học cơ sở: Cơ sở điều khiển quá trình, Thiết bị đo lường, Hiệu chuẩn thiết bị đo lường, Mạch logic số, Bản vẽ thiết bị đo lường và Đo lường điện.

3. Điểm khác biệt với giáo trình khác?

Tài liệu tập trung phân tích sâu kiến trúc phân tán đa tầng, phân định rõ ranh giới kỹ thuật giữa DCS với PLC, SCADA và hệ thống dừng khẩn an toàn SIS/BMS; đồng thời cung cấp dữ liệu thực nghiệm chi tiết về điều khiển lưu lượng và hướng dẫn cụ thể trên dòng thiết bị công nghiệp Yokogawa Centum VP.

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp nghiên cứu lý thuyết theo đề cương bài học, chuẩn bị chủ đề thảo luận theo nhóm (6–8 sinh viên), phân tích cấu trúc sơ đồ P&ID/bản vẽ logic, và đối chiếu các thông số bảng đo (Bảng 4-1 đến 4-4) với quá trình thao tác trên mô hình thực nghiệm.

5. Có tài liệu bổ trợ nào kèm theo?

Giáo trình dựa trên nguồn tài liệu tham khảo chuẩn quốc tế Instrumentation Level 4, third edition, NCCER, 2016; các tiêu chuẩn an toàn NFPA 85, IEC 61508, IEC 61511; đi kèm hệ thống câu hỏi củng cố cuối mỗi bài và quy trình thực hành chi tiết trên thiết bị thực tế.

Kết luận

Giáo trình Mô-đun Hệ thống Điều khiển Phân tán (DCS) (AUTM63117) cung cấp hệ thống kiến thức toàn diện và có cấu trúc về công nghệ điều khiển phân tán trong môi trường công nghiệp hiện đại. Nội dung tài liệu kết hợp đồng bộ giữa lý thuyết phần cứng, mạng truyền thông, phần mềm quản lý trạm vận hành với các quy trình bảo dưỡng, an ninh mạng và thực hành vận hành vòng điều khiển lưu lượng thực tế.

Theo lộ trình chương trình khung đào tạo Cao đẳng Sửa chữa thiết bị tự động hóa của Trường Cao đẳng Dầu khí, sau khi hoàn thành mô-đun này, sinh viên sẽ tiếp tục phát triển chuyên môn qua các môn học chuyên sâu: Điều khiển quá trình nâng cao (AUTM64118), Kiểm tra, chạy thử và xử lý lỗi vòng điều khiển (AUTM62119), Thiết bị phân tích và theo dõi (AUTM64020), hoàn thiện bằng đợt Thực tập sản xuất (AUTM55222) và Khóa luận tốt nghiệp (AUTM63221). Để mở rộng kiến thức, người học được khuyến nghị tra cứu tài liệu quốc tế Instrumentation Level 4 (NCCER, 2016) cùng các hướng dẫn kỹ thuật của các dòng DCS Yokogawa Centum VP và Emerson DeltaV.
