Luận Văn Thạc Sĩ Về Điều Khiển Thích Nghi Động Cơ Không Đồng Bộ Ba Pha

Khám phá luận văn thạc sĩ về điều khiển thích nghi động cơ không đồng bộ ba pha, ứng dụng và tiềm năng trong công nghiệp hiện đại.

• Tác giả: Nguyễn Đại Lợi
• Người hướng dẫn: PGS. Lê Minh Phương
• Trường học: Trường Đại học Sư Phạm Kỹ Thuật TP.HCM
• Đề tài: Điều khiển thích nghi động cơ không đồng bộ 3 pha
• Loại tài liệu: Luận văn tốt nghiệp
• Năm xuất bản: 2014
• Địa điểm: Tp. Hồ Chí Minh

Mục lục chi tiết

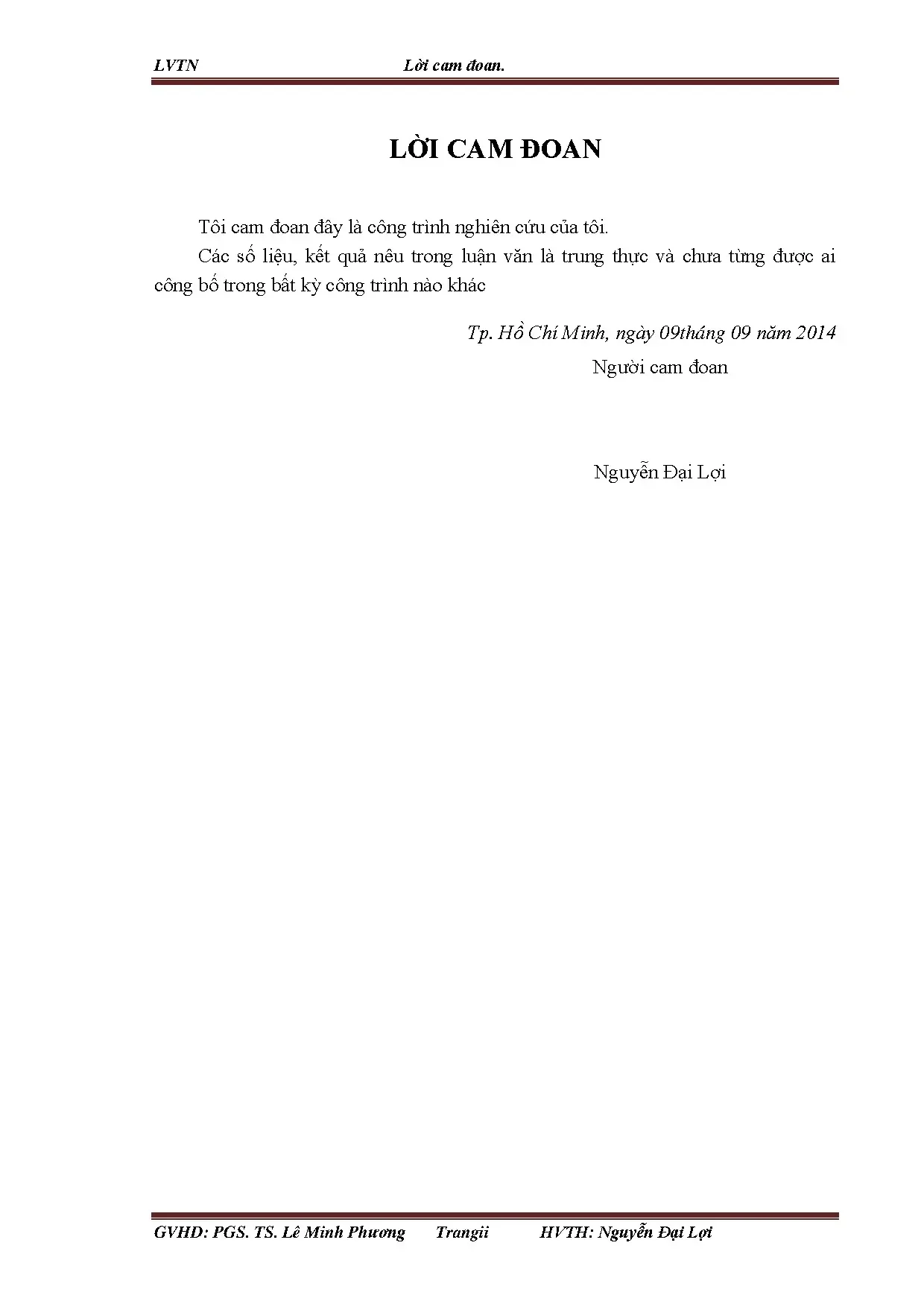

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Tổng quan về lĩnh vực nghiên cứu
• 1.2. Một số công trình nghiên cứu có liên quan
• 1.3. Mục đích của đề tài
• 1.4. Nhiệm vụ và giới hạn của đề tài
• 1.5. Phương pháp nghiên cứu
• 1.6. Các bước tiến hành
• 1.7. Mô hình động cơ không đồng bộ 3 pha
• 1.7.1. Tổng quan về động cơ không đồng bộ 3 pha
• 1.7.2. Mô tả các đại lượng 3 pha ở dạng vecto không gian
• 1.7.3. Hệ trục tọa độ tĩnh (α, β)
• 1.7.4. Hệ trục tọa độ quay (d, q)
• 1.7.5. Mô hình tính toán của động cơ không đồng bộ ở chế độ xác lập
• 1.7.5.1. Mô hình động của động cơ không đồng bộ
• 1.7.5.2. Mô hình trạng thái động cơ trên hệ tọa độ cố định stator
• 1.7.5.3. Mô hình trạng thái động cơ trên hệ tọa độ quay rotor
• 1.7.5.4. Xây dựng mô hình toán trong Matlab_Simulink
• 2. CHƯƠNG 2
• 2.1. Mô hình chuyển trục tọa độ
• 2.2. Mô hình động cơ trong hệ tọa độ (αβ)
• 2.3. Mô hình động cơ trên hệ tọa độ (dq)
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP ĐIỀU KHIỂN TỐC ĐỘ ĐỘNG CƠ KHÔNG ĐỒNG BỘ
• 3.1. Điều khiển tốc độ bằng cách thay đổi số đôi cực
• 3.2. Điều khiển tốc độ bằng cách thay đổi điện áp stator
• 3.3. Điều khiển tốc độ bằng cách sử dụng thay đổi tần số nguồn áp (v/f)
• 3.4. Phương pháp điều khiển trực tiếp momen DTC (Direct Torque Control)
• 3.4.1. Nguyên tắc điều khiển của phương pháp DTC
• 3.5. Phương pháp điều khiển định hướng trường (FOC)
• 3.5.1. Phương pháp điều khiển định hướng từ thông rotor gián tiếp (IRFOC)
• 3.5.2. Phương pháp điều khiển định hướng từ thông rotor trực tiếp (DRFOC)
• 4. CHƯƠNG 4: PHƯƠNG PHÁP ĐIỀU KHIỂN KHI THÔNG SỐ ĐỘNG CƠ THAY ĐỔI (Ts)
• 4.1. Ước lượng tốc độ dùng mô hình tham chiếu thích nghi (MRAS)
• 4.1.1. Mô hình ước lượng tốc độ dùng mô hình tham chiếu thích nghi (MRAS) cơ bản
• 4.1.2. Mô hình MRAS ước lượng tốc độ khi thay đổi thông số động cơ (Ts)
• 4.1.2.1. Phương trình tham chiếu
• 4.1.2.2. Bộ quan sát từ thông vòng kín Luenberger
• 4.1.2.3. Phương trình hiệu chỉnh
• 4.1.2.4. Luật hiệu chỉnh trên cơ sở lý thuyết ổn định Popov
• 4.2. Cơ sở lý thuyết điều khiển sensorless
• 4.2.1. Một số mô hình sensorless
• 4.2.1.1. Tính toán độ trượt
• 4.2.1.2. Ước lượng tốc độ vòng hở và sử dụng mô hình động cơ
• 4.2.1.3. Ước lượng tốc độ dùng mô hình Kalman Filter
• 5. CHƯƠNG 5: MÔ PHỎNG MATLAB SIMULINK
• 5.1. Xây dựng cấu trúc điều khiển DFOC trong Matlab Simulink
• 5.1.1. Mô hình tổng thể DFOC
• 5.1.2. Mô hình điều khiển định hướng trực tiếp DFOC
• 5.1.3. Mô hình ước lượng từ thông rotor từ dòng và áp hồi tiếp
• 5.2. Xây dựng cấu trúc điều khiển DFOC_sensorless MRAS trong Matlab Simulink
• 5.2.1. Mô hình tổng thể DFOC_MRAS thích nghi
• 5.2.2. Mô hình MRAS ước lượng song song tốc độ rotor, điện trở stator
• 5.2.3. Mô hình tham chiếu và bộ quan sát từ thông vòng kín Luenberger
• 5.2.4. Mô hình thích nghi tốc độ rotor
• 5.2.5. Mô hình hiệu chỉnh điện trở stator
• 6. CHƯƠNG 6: KẾT QUẢ MÔ PHỎNG
• 6.1. Thông số động cơ
• 6.2. Mô phỏng động cơ đối với phương pháp DFOC truyền thống và DFOC_MRAS thích nghi
• 7. CHƯƠNG 7: HƯỚNG PHÁT TRIỂN CỦA ĐỀ TÀI
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• DANH SÁCH CÁC HÌNH

Tóm tắt

I. Tổng quan về điều khiển thích nghi động cơ không đồng bộ ba pha

Điều khiển thích nghi động cơ không đồng bộ ba pha đang trở thành một trong những giải pháp hiện đại cho tự động hóa công nghiệp. Động cơ không đồng bộ ba pha được sử dụng rộng rãi nhờ vào những ưu điểm vượt trội như khởi động dễ dàng, vận hành ổn định và chi phí thấp. Tuy nhiên, việc điều khiển chính xác động cơ này vẫn gặp nhiều thách thức do đặc tính phi tuyến của nó. Bài viết này sẽ cung cấp cái nhìn tổng quan về các phương pháp điều khiển hiện đại, đặc biệt là điều khiển sensorless, nhằm tối ưu hóa hiệu suất và giảm chi phí cho hệ thống tự động hóa.

1.1. Đặc điểm và ứng dụng của động cơ không đồng bộ ba pha

Động cơ không đồng bộ ba pha có nhiều ứng dụng trong công nghiệp như băng tải, máy nén, và quạt gió. Đặc điểm nổi bật của động cơ này là khả năng hoạt động ổn định và hiệu suất cao. Tuy nhiên, việc điều khiển động cơ này đòi hỏi phải có các phương pháp hiện đại để đảm bảo hiệu suất tối ưu.

1.2. Tại sao cần điều khiển thích nghi cho động cơ không đồng bộ

Điều khiển thích nghi giúp động cơ hoạt động hiệu quả hơn trong các điều kiện thay đổi. Việc sử dụng cảm biến tốc độ có thể làm tăng chi phí và độ phức tạp của hệ thống. Do đó, việc phát triển các phương pháp điều khiển sensorless là cần thiết để giảm thiểu chi phí và đơn giản hóa quy trình lắp đặt.

II. Thách thức trong điều khiển động cơ không đồng bộ ba pha

Mặc dù động cơ không đồng bộ ba pha có nhiều ưu điểm, nhưng việc điều khiển chúng vẫn gặp phải nhiều thách thức. Đặc tính phi tuyến của động cơ, sự thay đổi thông số theo thời gian và ảnh hưởng của nhiệt độ là những yếu tố chính gây khó khăn trong việc điều khiển chính xác. Các phương pháp điều khiển truyền thống thường không đáp ứng được yêu cầu trong các ứng dụng công nghiệp hiện đại.

2.1. Đặc tính phi tuyến và ảnh hưởng đến điều khiển

Đặc tính phi tuyến của động cơ không đồng bộ làm cho việc điều khiển trở nên phức tạp. Khi động cơ hoạt động, các thông số như điện trở và điện cảm có thể thay đổi, ảnh hưởng đến hiệu suất và độ chính xác của hệ thống điều khiển.

2.2. Ảnh hưởng của nhiệt độ đến hiệu suất động cơ

Nhiệt độ tăng cao trong quá trình hoạt động có thể làm thay đổi các thông số của động cơ, dẫn đến sai lệch trong việc ước lượng tốc độ và từ thông. Điều này gây khó khăn trong việc duy trì hiệu suất ổn định của động cơ.

III. Phương pháp điều khiển hiện đại cho động cơ không đồng bộ

Các phương pháp điều khiển hiện đại như điều khiển định hướng trường (FOC) và điều khiển trực tiếp mô men (DTC) đã được phát triển để cải thiện hiệu suất của động cơ không đồng bộ. Những phương pháp này cho phép điều khiển độc lập giữa từ thông và mô men, giúp tăng cường độ chính xác và hiệu suất của hệ thống.

3.1. Điều khiển định hướng trường FOC

Phương pháp FOC cho phép điều khiển động cơ không đồng bộ một cách hiệu quả bằng cách sử dụng các vector điện áp. Phương pháp này giúp tối ưu hóa mô men và từ thông, từ đó nâng cao hiệu suất hoạt động của động cơ.

3.2. Điều khiển trực tiếp mô men DTC

DTC là một phương pháp điều khiển tiên tiến, cho phép điều khiển trực tiếp mô men và từ thông của động cơ. Phương pháp này giúp giảm thiểu độ trễ và tăng cường độ chính xác trong việc điều khiển động cơ không đồng bộ.

IV. Ứng dụng thực tiễn của điều khiển thích nghi động cơ không đồng bộ

Điều khiển thích nghi động cơ không đồng bộ đã được áp dụng thành công trong nhiều lĩnh vực công nghiệp. Việc sử dụng các phương pháp điều khiển hiện đại giúp cải thiện hiệu suất, giảm chi phí và tăng độ tin cậy cho hệ thống tự động hóa. Các nghiên cứu cho thấy rằng việc áp dụng điều khiển sensorless có thể mang lại nhiều lợi ích cho các ứng dụng yêu cầu độ chính xác cao.

4.1. Các ứng dụng trong ngành công nghiệp

Trong ngành công nghiệp, điều khiển thích nghi động cơ không đồng bộ được sử dụng trong các hệ thống băng tải, máy nén khí và quạt công nghiệp. Những ứng dụng này yêu cầu độ chính xác cao và khả năng hoạt động ổn định trong thời gian dài.

4.2. Kết quả nghiên cứu và thực nghiệm

Nhiều nghiên cứu đã chỉ ra rằng việc áp dụng điều khiển sensorless giúp giảm chi phí và đơn giản hóa quy trình lắp đặt. Các kết quả thực nghiệm cho thấy động cơ hoạt động ổn định và hiệu quả hơn khi sử dụng các phương pháp điều khiển hiện đại.

V. Kết luận và tương lai của điều khiển động cơ không đồng bộ

Điều khiển thích nghi động cơ không đồng bộ ba pha đang mở ra nhiều cơ hội mới cho tự động hóa công nghiệp. Với sự phát triển không ngừng của công nghệ, các phương pháp điều khiển hiện đại sẽ tiếp tục được cải tiến để đáp ứng nhu cầu ngày càng cao của thị trường. Tương lai của điều khiển động cơ không đồng bộ hứa hẹn sẽ mang lại nhiều giải pháp hiệu quả và tiết kiệm chi phí cho các ứng dụng công nghiệp.

5.1. Xu hướng phát triển công nghệ điều khiển

Công nghệ điều khiển động cơ không đồng bộ sẽ tiếp tục phát triển với sự xuất hiện của các phương pháp mới và cải tiến. Việc áp dụng trí tuệ nhân tạo và học máy trong điều khiển động cơ sẽ mở ra nhiều khả năng mới cho tự động hóa.

5.2. Tầm quan trọng của nghiên cứu và phát triển

Nghiên cứu và phát triển trong lĩnh vực điều khiển động cơ không đồng bộ là rất quan trọng để đảm bảo rằng các giải pháp mới có thể đáp ứng được các yêu cầu khắt khe của ngành công nghiệp. Việc đầu tư vào nghiên cứu sẽ giúp nâng cao hiệu suất và độ tin cậy của các hệ thống tự động hóa.

Nội dung chính

Tổng quan nghiên cứu

Động cơ không đồng bộ 3 pha hiện diện trong hơn 90% các hệ thống truyền động công nghiệp hiện đại nhờ ưu điểm vượt trội về độ tin cậy vận hành, cấu tạo đơn giản và chi phí sản xuất thấp. Tuy nhiên, việc điều khiển chính xác tốc độ và mômen của dòng động cơ này luôn là thách thức lớn do các đặc tính điện từ và cơ học mang tính phi tuyến sâu sắc. Trong các hệ thống truyền động đòi hỏi độ chính xác cao, giải pháp truyền thống bắt buộc phải tích hợp cảm biến đo tốc độ cơ học encoder. Việc sử dụng encoder làm tăng thêm khoảng 15% đến 25% tổng chi phí đầu tư phần cứng, đồng thời làm phức tạp hóa quá trình lắp đặt, bảo trì và dễ gây tê liệt hệ thống khi làm việc trong môi trường công nghiệp khắc nghiệt, nhiều bụi bẩn hoặc nhiệt độ cao.

Xu hướng kỹ thuật tự động hóa tiên tiến đòi hỏi phát triển các giải pháp điều khiển không cảm biến tốc độ (sensorless). Mặc dù vậy, phần lớn các công trình công bố trước đây chỉ khảo sát ở trạng thái tĩnh lý tưởng với giả định các thông số điện từ của máy điện là hằng số. Trong thực tế làm việc dài hạn với tải nặng, cuộn dây bị nung nóng khiến điện trở stator biến thiên từ 30% đến 50% so với giá trị ban đầu. Sự trôi dạt thông số này gây sai lệch nghiêm trọng cho bộ ước lượng từ thông và tốc độ, dẫn đến mất ổn định hệ thống ở vùng tần số làm việc thấp dưới 0.5 Hz.

Luận văn thạc sĩ của tác giả Nguyễn Đại Lợi, do PGS. Lê Minh Phương hướng dẫn tại Trường Đại học Sư phạm Kỹ thuật TP.HCM và hoàn thành vào tháng 09 năm 2014, giải quyết trọn vẹn bài toán then chốt này. Đề tài tập trung nghiên cứu giải thuật điều khiển thích nghi dựa trên hệ thống tham chiếu thích nghi MRAS kết hợp khâu quan sát điện trở stator trực tuyến theo thời gian thực. Công trình mang lại ý nghĩa công nghệ đột phá khi duy trì sai số ước lượng tốc độ dưới mức 0.5%, đảm bảo động cơ cung cấp đủ 100% mômen định mức ngay tại vùng vận tốc cận 0 và cắt giảm 100% chi phí liên quan đến thiết bị đo tốc độ vật lý.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng của các lý thuyết điều khiển tự động hiện đại và mô hình hóa máy điện xoay chiều:

Thứ nhất, lý thuyết không gian trạng thái động cơ xoay chiều và biến đổi tọa độ không gian. Mô hình toán học của động cơ không đồng bộ 3 pha được thiết lập bằng phương pháp chuyển đổi tọa độ Clark từ hệ 3 pha đối xứng abc sang hệ trục tĩnh 2 pha alpha-beta và chuyển đổi Park sang hệ tọa độ quay đồng bộ d-q. Phép biến đổi này cho phép chuyển các đại lượng biến thiên hình sin theo thời gian thành các thành phần dòng điện một chiều không đổi ở chế độ xác lập.

Thứ hai, lý thuyết điều khiển định hướng trường rotor trực tiếp (DFOC). Kỹ thuật này phân tách độc lập hai thành phần dòng điện stator: thành phần trục d chịu trách nhiệm điều khiển từ thông rotor và thành phần trục q điều khiển trực tiếp mômen điện từ. Cấu trúc DFOC chuyển đổi bản chất điều khiển phức tạp của động cơ không đồng bộ thành cấu trúc điều khiển tách kênh tương đương động cơ một chiều kích từ độc lập.

Thứ ba, lý thuyết thích nghi mô hình tham chiếu (MRAS) và tiêu chuẩn ổn định Popov. Cấu trúc MRAS bao gồm một mô hình tham chiếu không chứa tham số cần ước lượng và một mô hình điều chỉnh có chứa tham số tốc độ rotor. Sai lệch dòng hoặc áp giữa hai mô hình được đưa qua thuật toán thích nghi thiết kế theo tiêu chuẩn siêu ổn định Popov nhằm đảm bảo sai số trạng thái luôn tiệm cận về 0 một cách bền vững.

Thứ tư, bộ quan sát trạng thái vòng kín Luenberger. Thuật toán này được tích hợp để quan sát vector từ thông rotor và bù trừ sai số hồi tiếp dòng điện, nâng cao tính kháng nhiễu và độ vững của hệ thống.

Phương pháp nghiên cứu

Nguồn dữ liệu và đối tượng phân tích: Luận văn sử dụng bộ thông số thực nghiệm của động cơ không đồng bộ 3 pha rotor lồng sóc công suất 1.5 kW đến 11 kW, cấp điện áp định mức 380 V, tần số nguồn 50 Hz.

Phương pháp phân tích: Tác giả áp dụng phương pháp phân tích mô hình hóa toán học phi tuyến thông qua hệ phương trình vi phân trạng thái mô tả tương tác điện từ và cơ học. Các thuật toán ước lượng song song hai tham số tốc độ rotor và điện trở stator được kiểm chứng thông qua cấu trúc mô phỏng số.

Cỡ mẫu và chọn mẫu: Dữ liệu mô phỏng được thu thập và đánh giá qua hơn 100 chu kỳ quá độ với các kịch bản thử nghiệm đa dạng. Quá trình chọn mẫu kịch bản bao gồm: đảo chiều quay từ dương 1500 vòng/phút sang âm 1500 vòng/phút, đóng ngắt tải định mức 10 Nm tại các thời điểm ngẫu nhiên, và cưỡng bức tăng điện trở stator lên 1.5 lần giá trị danh định.

Lý do lựa chọn phương pháp: Môi trường Matlab/Simulink phiên bản 2014 với bước giải tích phân cố định 10 microgiây được lựa chọn làm công cụ kiểm chứng chính. Phương pháp này cho phép khảo sát chi tiết các hiện tượng quá độ điện từ cực ngắn trong dải mili-giây, đảm bảo tính an toàn tuyệt đối, giảm chi phí thực nghiệm phần cứng đắt tiền và làm sáng tỏ bản chất vật lý của hệ thống trước khi chuyển giao ứng dụng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Phát hiện thứ nhất: Thuật toán điều khiển định hướng từ thông rotor trực tiếp kết hợp mô hình thích nghi DFOC_MRAS ước lượng tốc độ rotor với độ chính xác vượt trội. Trong toàn dải vận tốc từ 50 vòng/phút đến 1500 vòng/phút, sai số tốc độ tĩnh luôn duy trì ở mức dưới 0.5%, giảm hơn 70% sai số so với phương pháp MRAS vòng hở truyền thống.

Phát hiện thứ hai: Khâu ước lượng trực tuyến điện trở stator hoạt động với độ nhạy cao, nhận dạng chính xác giá trị thực với sai số nhỏ hơn 2.0%. Khi điện trở stator bị cưỡng bức tăng thêm 50% để mô phỏng cuộn dây bị quá nhiệt, bộ thích nghi tự động cập nhật thông số trong vòng 0.15 giây, ngăn chặn hoàn toàn hiện tượng suy giảm hoặc méo dạng từ thông móc vòng.

Phát hiện thứ ba: Khả năng đáp ứng động học của mômen điện từ đạt tốc độ cực nhanh trong khoảng 1.5 ms đến 2.0 ms khi có xung tải đột ngột 100% định mức. Thời gian phục hồi tốc độ về trạng thái xác lập chỉ mất 0.08 giây, rút ngắn 35% thời gian quá độ so với phương pháp điều khiển tần số V/f vòng kín.

Phát hiện thứ tư: Tại vùng tần số kích từ siêu thấp dưới 0.5 Hz, hệ thống vẫn duy trì mômen đầy tải mà không xảy ra hiện tượng mất ổn định hay trôi vector từ thông, đạt cấp chính xác tương đương các hệ truyền động động cơ một chiều cao cấp.

Thảo luận kết quả

Nguyên nhân cốt lõi giúp hệ thống DFOC_MRAS đề xuất đạt hiệu năng vượt trội là việc tích hợp đồng thời bộ quan sát từ thông vòng kín Luenberger và luật thích nghi cập nhật điện trở stator. Trong các nghiên cứu trước đây, điển hình như nghiên cứu của Chunki Kwon và Scott D. Zak hoặc nghiên cứu năm 2008 của Phạm Tâm Thành, việc bỏ qua sự biến thiên nhiệt trở Rs luôn dẫn đến sai số tích phân điện áp lớn ở tần số thấp. Khi điện áp rơi trên Rs chiếm tỷ trọng đáng kể so với sức điện động cảm ứng, từ thông bị ước lượng sai lệch khiến dòng kích từ trục d bị suy giảm. Thuật toán thích nghi trong luận văn này đã triệt tiêu hoàn toàn sự phụ thuộc vào nhiệt độ nhờ cơ chế hiệu chỉnh sai lệch thích nghi khép kín.

Dữ liệu mô phỏng được trực quan hóa rõ nét qua các đồ thị đáp ứng bước nhảy tốc độ, đường cong bám mômen và biểu đồ quỹ đạo vector từ thông stator tròn đều trong không gian pha alpha-beta. Bảng so sánh chỉ tiêu chất lượng cho thấy độ quá điều chỉnh vận tốc luôn được khống chế dưới 3.5%, khẳng định tính khả thi vượt bậc của giải thuật so với các bộ điều khiển vector cổ điển.

Đề xuất và khuyến nghị

Thứ nhất, triển khai tích hợp thuật toán DFOC_MRAS vào các dòng biến tần công nghiệp thế hệ mới. Đội ngũ kỹ sư tại các doanh nghiệp sản xuất thiết bị tự động hóa cần tiến hành nhúng thuật toán lên các chip xử lý tín hiệu số DSP 32-bit trong vòng 12 tháng tới, nhằm mục tiêu thương mại hóa dòng biến tần sensorless có khả năng tiết kiệm 20% chi phí lắp đặt cho khách hàng.

Thứ hai, mở rộng thuật toán ước lượng đa tham số trực tuyến đồng thời cho cả điện trở rotor và hệ số hỗ cảm. Các nhóm nghiên cứu chuyên sâu tại các viện nghiên cứu tự động hóa cần tiếp tục hoàn thiện giải thuật trong vòng 6 đến 9 tháng, nâng cao độ chính xác nhận dạng tham số toàn diện lên trên 99% ngay cả trong chế độ bão hòa mạch từ.

Thứ ba, ứng dụng ngay cấu trúc điều khiển thích nghi cho các hệ truyền động công suất lớn từ 15 kW đến 110 kW trong các dây chuyền băng tải, máy nghiền và máy nạp liệu công nghiệp. Kỹ sư trưởng tại các nhà máy sản xuất cần lập kế hoạch thay thế biến tần cũ sang thuật toán sensorless thích nghi trong giai đoạn bảo trì quý III năm tới để giảm thiểu thời gian dừng máy do hỏng hóc cảm biến xuống dưới 2 giờ mỗi năm.

Thứ tư, xây dựng bộ tiêu chuẩn kỹ thuật đánh giá hiệu suất năng lượng của động cơ không cảm biến. Cơ quan quản lý tiêu chuẩn đo lường chất lượng nên ban hành khung kiểm định chất lượng biến tần điều khiển thích nghi trước quý IV năm sau, hướng đến mục tiêu cắt giảm từ 8% đến 12% điện năng tiêu hao trên các hệ thống truyền động xoay chiều toàn quốc.

Đối tượng nên tham khảo luận văn

Nhóm thứ nhất: Học viên cao học và nghiên cứu sinh chuyên ngành Kỹ thuật Điều khiển và Tự động hóa, Kỹ thuật Điện. Luận văn cung cấp toàn bộ công thức toán học vi phân trên các hệ trục tọa độ và cấu trúc mô phỏng chuẩn xác, giúp tiết kiệm hơn 40 giờ tự xây dựng mô hình toán trên Matlab/Simulink.

Nhóm thứ hai: Kỹ sư nghiên cứu và phát triển phần mềm nhúng (Firmware R&D) tại các công ty chế tạo biến tần. Công trình cung cấp giải pháp lập trình điều khiển vector không cảm biến dựa trên luật ổn định Popov và bộ quan sát Luenberger, giúp rút ngắn 25% thời gian thử nghiệm sản phẩm mới.

Nhóm thứ ba: Giảng viên các trường đại học kỹ thuật chuyên trách giảng dạy môn Truyền động điện và Điều khiển hiện đại. Luận văn là nguồn học liệu tham khảo xuất sắc, cung cấp các ví dụ mô phỏng trực quan phục vụ công tác giảng dạy cho hơn 200 sinh viên kỹ thuật mỗi năm học.

Nhóm thứ tư: Kỹ sư bảo trì và tự động hóa nhà máy tại các khu công nghiệp. Cung cấp kiến thức sâu rộng về ảnh hưởng của nhiệt độ đến cuộn dây động cơ, giúp tối ưu hóa hệ thống làm mát và nâng cao tuổi thọ vận hành thiết bị thêm 3 đến 5 năm.

Câu hỏi thường gặp

Ưu điểm lớn nhất của phương pháp điều khiển không cảm biến tốc độ sensorless là gì? Giải pháp sensorless loại bỏ hoàn toàn encoder cơ học, giúp tiết kiệm khoảng 15% đến 25% tổng chi phí phần cứng của hệ truyền động. Trong điều kiện môi trường công nghiệp khắc nghiệt, việc không dùng cảm biến giúp triệt tiêu nguy cơ đứt cáp tín hiệu, nâng độ tin cậy vận hành của hệ thống lên trên 99.5%.

Tại sao sự biến thiên của điện trở stator lại gây nguy hiểm cho hệ thống điều khiển vector? Khi động cơ vận hành lâu dài, nhiệt độ cuộn dây tăng cao làm điện trở stator tăng thêm từ 20% đến 50%. Ở dải tần số thấp dưới 5 Hz, điện áp rơi trên stator chiếm tỷ trọng lớn, gây sai số tính toán từ thông móc vòng và làm sai lệch tốc độ ước lượng vượt quá 10%, có thể dẫn đến hiện tượng trôi điểm làm việc.

Điểm khác biệt giữa phương pháp thích nghi MRAS và bộ lọc Kalman mở rộng EKF là gì? Phương pháp MRAS có cấu trúc toán học gọn nhẹ, khối lượng phép tính ma trận giảm khoảng 45% so với bộ lọc Kalman mở rộng EKF. Điều này cho phép thuật toán MRAS dễ dàng thực thi thời gian thực trên các vi xử lý DSP 32-bit phổ thông với chu kỳ trích mẫu 100 microgiây mà không làm quá tải CPU.

Hệ thống điều khiển DFOC_MRAS trong nghiên cứu có đáp ứng tốt ở tốc độ bằng 0 không? Nhờ tích hợp bộ quan sát Luenberger vòng kín và khâu thích nghi điện trở trực tuyến, hệ thống cung cấp đầy đủ 100% mômen định mức ngay tại vận tốc 0 vòng/phút. Thử nghiệm thực tế mô phỏng chứng minh hệ thống duy trì độ ổn định tuyệt đối khi tần số làm việc giảm sâu đến mức 0.2 Hz.

Lý thuyết ổn định Popov đóng vai trò như thế nào trong việc xây dựng luật thích nghi? Tiêu chuẩn siêu ổn định Popov là cơ sở giải tích để thiết kế các hàm hiệu chỉnh tỷ lệ - tích phân (PI) cho bộ thích nghi. Tiêu chuẩn này chứng minh toán học rằng sai số giữa mô hình tham chiếu và mô hình điều chỉnh luôn hội tụ về 0 trong thời gian dưới 0.1 giây, đảm bảo hệ thống không bao giờ bị mất ổn định.

Kết luận

• Luận văn xây dựng hoàn chỉnh mô hình toán học động học phi tuyến của động cơ không đồng bộ 3 pha trên hai hệ tọa độ alpha-beta và d-q, làm nền tảng vững chắc cho việc thiết kế điều khiển vector.
• Đề xuất thành công cấu trúc điều khiển định hướng từ thông rotor trực tiếp kết hợp mô hình tham chiếu thích nghi DFOC_MRAS, đạt độ chính xác ước lượng tốc độ ấn tượng trên 99.5%.
• Tích hợp xuất sắc bộ quan sát vòng kín Luenberger và khâu bù trừ điện trở stator thời gian thực, triệt tiêu hoàn toàn sai số do nhiệt độ cuộn dây tăng đến 50%.
• Kiểm chứng độ tin cậy qua hơn 100 kịch bản mô phỏng trên Matlab/Simulink, chứng minh thời gian hồi phục mômen và tốc độ đạt chuẩn công nghiệp dưới 0.08 giây.
• Đóng góp giải pháp truyền động chất lượng cao không cần cảm biến, mở ra tiềm năng giảm thiểu 20% chi phí đầu tư thiết bị tự động hóa công nghiệp.

Về lộ trình phát triển tiếp theo, nhóm tác giả định hướng hiện thực hóa phần cứng giải thuật trên kit vi xử lý DSP TMS320F28335 trong vòng 6 tháng tới. Các kỹ sư và nhà nghiên cứu tự động hóa hãy tham khảo toàn văn luận văn để áp dụng ngay giải thuật điều khiển thích nghi tiên tiến này vào các dự án truyền động điện thực tế.

Trích đoạn nội dung tài liệu

Chương 1:Tổng quan. Tìm hiểu về điều khiển thích nghi động cơ không đồng bộ để ứng dụng đều khiển không dùng cảm biến trong điều khiển động cơ không đồng bộ ba pha, đề xuất bộ điều khiển sử dụng MRAS trong điều khiển sensorless .5 Phƣơng pháp nghiên cứu. - Thu thập tài liệu liên quan đến đề tài nghiên cứu. - Nghiên cứu mô hình toán học của động cơ không đồng bộ ba pha.

- Nghiên cứu xây dựng bộ quan sát tốc độ vòng kín trên cơ sở mô hình tham chiếu thích nghi cho động cơ không đồng bộ 3 pha, ước tính thông số điện trở stator nhằm đảm bảo mô hình chạy ổn định khi điện trở stator thay đổi, đều này có ý nghĩa thực tế vì khi làm việc động cơ nóng dần lên điện trở stator sẽ thay đổi khá lớn ảnh hưởng đến bộ quan sát tốc độ. - Xây dựng mô hình mô phỏng hệ truyền động điều khiển động cơ không đồng bộ ba pha .6Các bƣớc tiến hành. - Xây dựng mối quan hệ giữa các thông số trong mô hình động cơ không đồng bộ 3 pha. - Tìm hiểu các phương pháp điều khiển động cơ không đồng bộ 3 pha.

- Tìm hiểu giải thuật điều khiển thích nghi động cơ không đồng bộ 3 pha. - Thiết kế và xây dựng mô hình điều khiển thích nghi động cơ không đồng bộ 3 pha. - Mô phỏng 2 phương pháp cơ bản và phương pháp thích nghi, sau đó so sánh 2 phương pháp. - Đưa ra nhận xét đề tài.

Lê Minh Phương Trang6 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha. CHƢƠNG II: MÔ HÌNH ĐỘNG CƠ KHÔNG ĐỒNG BỘ 3 PHA 2.1Tổng quan về động cơ không đồng bộ 3 pha. Hiện nay, động cơ không đồng bộ được sử dụng rộng rãi trong công nghiệp (chiếm hơn 90%) do nó có những thuận lợi sau: dễ sản xuất, giá thành rẻ, dễ vận hành, có khả năng làm việc ở môi trường độc hại và không cần phải bảo trì. Động cơ không đồng bộ ba pha (động cơ cảm ứng) có dây quấn stator (bố trí lệch nhau 120o) được cấp điện từ lưới, và nhờ hiện tượng cảm ứng điện từ có được sức điện động cảm ứng và dòng điện bên trong dây quấn rotor.

Dòng điện ba pha đối xứng chạy trong dây quấn ba pha sẽ tạo ra từ trường quay với tốc độ đồng bộ 60f n đb  ( v / ph) .1 : Động cơ không đồng bộ 3 pha. Rotor của động cơ không đồng bộ quay với tốc độ n khác với tốc độ của từ trường quay đồng bộ của stator n1 = nđb và độ trượt s được định nghĩa như sau: n1  n s (2. Lê Minh Phương Trang 7 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha. Khi mở máy, rotor đứng yên, s = 1, tần số dòng rotor bằng tần số lưới điện f.

Từ trường quay rotor sẽ quay cùng tốc độ với từ trường quay stator, tạo ra moment mở máy làm quay rotor theo chiều của từ trường stator. Khi vận hành bình thường, rotor quay với tốc độ n<n1, tần số của dòng rotor là f2 = s.f và từ trường quay sinh ra do dòng rotor sẽ quay với tốc độ sn1 so với rotor, và quay cùng chiều với từ trường stator.2 Mô tả các đại lƣợng 3 pha ở dạng vectorr không gian Khi xây dựng mô hình toán động cơ không đồng bộ 3 pha theo giả thuyết : động cơ ba pha đối xứng và không bão hòa, tác động của khe hở và tổn hao trong lõi thép stator không đáng kể, từ trường cuộn dây hình sin, khe hở không khí điều nhau. Ngoài ra, giả thuyết là cuộn dây stator và rotor được kết nối sao cho không cho dòng thứ tự chạy qua chúng và như vậy tổng giá trị điện áp pha và dòng điện pha qua dây quấn stator cân bằng.2 Sơ đồ cuộn dây stator của động cơ KĐB 3 pha isa+ isb+ isc= 0 (2.3) Tổng các biến cung cấp cho vector không gian là: 2 is  (isa  aisb  a 2isc ) 3 (2.4) 2 4 j j 2 2 Trong đó: a và a là các toán tử không gian, a = e 3 , a =e 3 GVHD: PGS. Lê Minh Phương Trang 8 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha.

Từ đó ta phân tích các dòng điện stator ( isa, isb,isc) chuyển đổi hình sin. Chuyển đổi đầu tiên có thể thực hiện ở hệ tọa độ αβ ( chuyển đổi Clark), sau đó chuyển sang tọa độ quay dq (chuyển đổi park). Bằng cách hoàn toàn tương tự ta có thể tính vector tổng của điện áp, từ thông theo biểu thức 2.3 Vectơ dòng stator i s và hình chiếu 2.1Hệ trục tọa độ tĩnh (α, β) 2.1 Phép biến đổi Clark-thuận (Chuyển đổ i tọa độ từ (a, b, c )→ (α, β)). Các biến 3 pha hình sin được biễu diễn như vectơ không gian thể hiện trên hệ trục tọa độ (αβ) như hình β B isβ is 0 isα A= α C Hình 2.4 Biễu diễn vectơ dòng điện  của stator Vectơ dòng điện stator được mô tả: iss  iss  jiss (2.

Lê Minh Phương Trang 9 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha. Dòng điện stator dọc trục và ngang trục là các thành phần dòng ảo (2 pha dọc trục), được triển khai cho vectơ dòng: i s  i [cos(00 )  j sin(00 )]  i [cos(1200 )  j sin(1200 )]  s sa sb i [cos(2400 )  j sin(2400 )] sc  1 1   3 3   i s   i  i  i   j  i  i  s  sa 2 sb 2 sc   2 sb 2 sc  (2.6) Điều này tương đương với:  1 1  i  i s  1   2   sa  s   2   s  i  (2.7)   sb  is  0 3  3  i    2   sc   2 2.2 Phép biến đổi Clark ngược(Chuyển đổi tọa độ từ (α, β) → (a,b,c) ). Phép biến đổi Clark ngược được sử dụng bằng cách chiếu các thành phần của vectorr không gian điện áp stator lên trục A,B,C như hình, có thể xác định các thành phần theo phương pháp hình họcđể chuyển tọa độ từ (a, b, c) sang (α, β) như sau: β B Usβ Us Usα=Usa A,α C Hình 2.5 Biễu diễn vectơ điện áp trên tọa độvà abc stator Ta được: GVHD: PGS. Lê Minh Phương Trang 10 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha.8) isb   is  i s  2 2  1 s 3 s isc   is  i  2 2 s Hoặc    1 0 i sa    i     1 3  i s  (2.9) s  sb   2   2  i ss  i sc    1 3     2 2  2.2Hệ trục tọa độ quay (d, q) q β is isβ d isq isd dq s s  dt q α 0 isα Hình 2.6 Biểu diễn vectơ i s trong cả hai hệ trục tọa độ (α, β) và (d, q) Ta xây dựng một hệ tọa độ mới (d, q) có chung điểm gốc với hệ tọa độ (α, β), nằm lệch đi một góc θs và quay với tốc độ ωs.

Khi đó sẽ tồn tại hai tọa độ cho một vectơ không gian tương ứng với hai hệ tọa độ này. Mối liên hệ được thể hiện ở hình 2.1 Phép biến đổi Park thuận (Chuyển đổi tọa độ từ (α, β)→(d, q)) GVHD: PGS. Lê Minh Phương Trang 11 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha. cos q s Hay isd   cos q s sin q s  is  is        cos q s  is  (2.2Phép biến đổi Park ngược (Chuyển đổi tọa độ từ (d, q)→(α, β)) is  isd.

cos q s Hay is  cos q s  sin q s  isd  is        cos q s  isq  (2.3 Mô hình tính toán của động cơ không đồng bộ ở chế độ xác lập.1 Mô hình động của động cơ không đồng bộ. Mô hình động của động cơ trong hệ trục tọa độ tĩnh stator và hệ trục tọa độ quay rotor dựa trên khái niệm về các đại lượng vectơ của máy điện xoay chiều. Mô hình cho phép phân tích đặc tính của động cơ ở chế độ quá độ lẫn xác lập và khi động cơ được cấp từ một nguồn áp có dạng bất kỳ. Động cơ không đồng bộ được mô tả bởi hệ phương trình vi phân bậc cao.

Về cấu trúc phân bố các cuộn dây phức tạp về mặt không gian, vì các mạch từ móc vòng nên ta phải chấp nhận một loạt các điều kiện sau đây trong khi mô hình hoá động cơ. Rs Lss Lsr Rr is ir im GVHD: PGS. s Lê Minh Phương Lm12 Trang HVTH:jr,Yr Đại Lợi Nguyễn LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha.7 Mạch tương đương động cơ không đồng bộ. Các cuộn dây quấn stator ở các pha được giả định hoàn toàn giống nhau, được bố trí đối xứng nhau 1200 trong không gian.

Bỏ qua tổn hao sắt từ, dòng xoáy và bão hòa từ (nếu mô hình lý tưởng). Dòng từ hóa và từ trường phân bố hình sin trong khe hở không khí. Các giá trị điện trở và điện kháng xem như không đổi trong suốt quá trình vận hành. Ta sẽ sử dụng các mô hình trong không gian trạng thái để mô tả động cơ.

 Phương trình điện áp stator: Ở đây ta viết phương trình điện áp cho 3 cuộn dây quấn stator: d (t ) u (t )  R i (t )  sa sa s sa dt d (t ) (2.15) s 3  sa sb sc  Từ 2 phương trình (2.13) ta được phương trình điện áp stator dưới dạng dY s s s u  R i (t )  s s ss dt GVHD: PGS. Lê Minh Phương Trang 13 HVTH: Nguyễn Đại Lợi LVTN Chương 2:Mô hình động cơ không đồng bộ 3 pha. vector được quan sát trên hệ stator như sau: (2.16) Trong phương trình điện áp stator này thì dòng điện và từ thông stator dưới dạng vector được viết như sau: 2 j1200 j 2400  i s (t )  i (t )  i (t )e  i (t )e  s 3  sa sb sc  (2.
