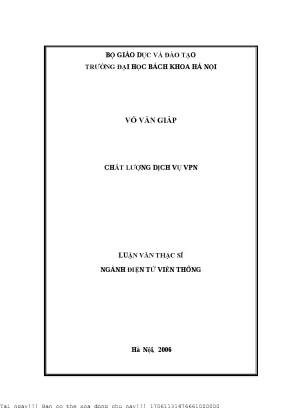

Luận Văn Thạc Sĩ Về Chất Lượng Dịch Vụ VPN IPSec

Chuyên khảo phân tích Chất lượng dịh vụ vpn, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo., phục vụ nghiên cứu và ứng dụng thực tiễn

• Tác giả: Võ Văn Giáp
• Người hướng dẫn: TS. Nguyễn Xuân Dũng
• Trường học: Đại học Bách Khoa Hà Nội
• Chuyên ngành: Điện Tử Viễn Thông
• Đề tài: Chất Lượng Dịch Vụ VPN IPSec: Nghiên Cứu và Thiết Kế Mô Hình QoS
• Loại tài liệu: luận văn thạc sỹ
• Năm xuất bản: 2006
• Địa điểm: Hà Nội

Mục lục chi tiết

• MỞ ĐẦU
• 1. CHƯƠNG 1: GIỚI THIỆU VỀ VPN IPSEC
• 1.1. Các kỹ thuật mạng riêng ảo
• 1.2. Các đường hầm GRE
• 1.3. Remote Access VPN
• 1.4. IPSec tổng quan
• 1.4.1. Giới thiệu về AH
• 1.4.2. Giới thiệu về ESP
• 1.4.3. Giới thiệu về các chế độ
• 1.4.4. Giới thiệu về SA (Security Association)
• 1.4.5. Giới thiệu 5 bước hoạt động của IPSec
• 1.4.6. Giới thiệu cách dùng IKE của IPSec
• 1.5. Kiến trúc của IPSec
• 1.6. Giới thiệu về mã hoá
• 1.6.1. Các thuật toán đối xứng
• 1.6.2. Mã hoá bất đối xứng
• 1.6.3. Chứng thực điện tử
• 1.7. Các thoả thuận bảo mật (Security Associations-SA)
• 1.8. Thoả thuận an ninh kết hợp
• 1.9. Các chính sách
• 1.10. Quá trình hoạt động của IPSec
• 1.10.1. Quá trình xử lý gói tin ra
• 1.10.2. Quá trình xử lý gói tin vào
• 1.10.3. Quá trình xử lý các gói ICMP
• 1.10.4. Các giao thức của IPSec
• 1.10.4.1. Tiêu đề nhận thực (Authentication Header- AH)
• 2. CHƯƠNG 2: NGHIÊN CỨU VẤN ĐỀ CHẤT LƯỢNG DỊCH VỤ TRÊN VPN IPSEC
• 2.1. Chế độ hoạt động IPSec VPN
• 2.2. Sự tăng tiêu đề của gói tin
• 2.3. Sự không phù hợp giữa RTP và IPSec
• 2.4. Phân phối băng thông
• 2.5. Mô hình logic
• 2.6. Việc tăng ngân quỹ trễ
• 2.7. Sự duy trì byte ToS
• 2.8. Phân loại trước QoS
• 2.9. Hàng đợi trước khi mã hoá
• 2.10. Ảnh hưởng của chống truy cập (Anti-Replay)
• 2.11. Phân phối lưu lượng điều khiển
• 2.12. Các tuỳ chọn QoS ở cổng của VPN Headend cho mô hình site-to-site V3PN
• 2.13. Xem xét QoS cho Teleworker
• 2.13.1. Sự phát triển của mô hình Teleworker
• 2.13.2. Các kỹ thuật truy cập băng rộng
• 2.13.3. Sự phân phối băng thông
• 2.13.4. Tiêu đề của tính năng trong suốt NAT
• 2.13.5. Liên kết không đối xứng và QoS đơn hướng
• 3. CHƯƠNG 3: NGHIÊN CỨU THIẾT KẾ MÔ HÌNH QoS CHO VPN IPSEC
• 3.1. Giới thiệu mô hình phân phối băng thông
• 3.1.1. Yêu cầu về QoS cho VoIP
• 3.1.2. Các yêu cầu QoS của video
• 3.1.3. Các yêu cầu QoS cho các ứng dụng dữ liệu
• 3.1.3.1. Dữ liệu cố gắng tối đa (Best Effort Data)
• 3.1.3.2. Dữ liệu lớn (Bulk Data)
• 3.1.3.3. Dữ liệu truyền tải và tương tác (Transactional/Interactive Data)
• 3.1.3.4. Dữ liệu có nhiệm vụ đặc biệt được định nghĩa bởi doanh nghiệp (Locally-Defined Mission-Critical Data)
• 3.1.4. Yêu cầu QoS cho lớp điều khiển
• 3.2. Định tuyến IP
• 3.3. Lưu lượng cho lớp Scavenger
• 3.4. Nguyên tắc thiết kế QoS
• 3.4.1. Nguyên tắc phân loại và đánh dấu
• 3.4.2. Nguyên tắc thực hiện chính sách
• 3.4.3. Nguyên tắc thực hiện xếp hàng và loại gói
• 3.5. Thiết kế QoS cho mô hình V3PN Site-to-Site
• 3.5.1. Mô hình V3PN site-to-site 6 lớp
• 3.5.2. Mô hình V3PN site-to-site 8 lớp
• 3.5.3. Mô hình V3PN Site-to-Site 11 lớp QoS
• 3.6. Thực tế mạng Việt Nam
• 3.7. Kế hoạch triển khai thử nghiệm
• 3.7.1. Mô hình IPSec triển khai
• 3.7.2. Mô hình mạng trong điều kiện ít lưu lượng và không có va chạm (lab 1)
• 3.7.3. Mạng trong điều kiện lưu lượng cao, có xảy ra va chạm (lab 2)
• 3.8. Kết quả đo được
• 3.8.1. Trượt trong VPN
• 3.8.2. Mất gói trong VPN
• 3.8.3. Áp dụng QoS cho VPN
• 3.9. Kết luận về kết quả thu được
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới Thiệu Tổng Quan VPN IPSec Giải Pháp Mạng An Toàn

Trong bối cảnh các nguy cơ an ninh mạng ngày càng gia tăng, việc bảo vệ dữ liệu truyền tải trên mạng công cộng trở nên vô cùng quan trọng. VPN (Virtual Private Network) hay mạng riêng ảo nổi lên như một giải pháp hiệu quả, tạo ra một kết nối an toàn trên nền tảng hạ tầng mạng chia sẻ như Internet. VPN IPSec đặc biệt hữu ích khi xây dựng mạng kết nối giữa các hệ thống đầu cuối hoặc giữa nhiều mạng với nhau, sử dụng cơ chế đường hầm hoặc mã hóa. Ưu điểm vượt trội của VPN so với các mạng riêng truyền thống bao gồm chi phí thấp hơn, tính linh hoạt cao và khả năng quản lý đơn giản hơn. Theo một nghiên cứu, chi phí cho kết nối site-to-site VPN có thể giảm từ 20-40% so với việc sử dụng đường thuê riêng. Quan trọng hơn, VPN sử dụng kỹ thuật tunneling làm giảm nhiệm vụ quản lý, giảm sự phức tạp và chi phí.

1.1. Tổng Quan Về Các Kỹ Thuật Mạng Riêng Ảo VPN

Về bản chất, VPN là một kết nối bảo mật giữa hai điểm trên mạng công cộng, tạo ra một đường hầm logic. Đường hầm này có thể hoạt động ở lớp 2 hoặc lớp 3 của mô hình OSI, dẫn đến các kỹ thuật VPN lớp 2 và lớp 3. Sự khác biệt nằm ở việc thêm tiêu đề chuyển tiếp để định tuyến gói tin đến đích. Các kỹ thuật tunneling và mã hóa được sử dụng để bảo vệ dữ liệu truyền tải qua đường hầm này. Có thể hiểu VPN là một kiến trúc mạng WAN hứa hẹn thay thế hoặc bổ sung cho các mạng riêng hiện tại đang dùng các đường thuê trực tiếp hoặc các kết nối Frame relay, ATM.

1.2. Lợi Ích Vượt Trội Của VPN IPSec So Với Giải Pháp Mạng Khác

VPN IPSec mang lại nhiều lợi ích so với các giải pháp mạng truyền thống. Chi phí thấp hơn đáng kể, đặc biệt là trong mô hình truy cập từ xa, nơi chi phí có thể giảm từ 60-80%. Tính linh hoạt cao cho phép các công ty dễ dàng mở rộng hoặc thu hẹp kết nối mạng một cách nhanh chóng và hiệu quả về chi phí. Khả năng quản lý đơn giản giúp các công ty tập trung vào mạng lõi thay vì phải quản lý toàn bộ hệ thống. VPN cung cấp kỹ thuật đường hầm làm giảm nhiệm vụ quản lý. Một mạng lõi IP loại bỏ các PVC liên quan tới các giao thức hướng kết nối chẳng hạn như Frame Relay hoặc ATM.

II. Giao Thức IPSec Nền Tảng Bảo Mật Cho VPN Tổng Quan

IPSec là một bộ giao thức bảo mật được sử dụng rộng rãi để bảo vệ lưu lượng IP trên mạng. IPSec cung cấp các cơ chế mã hóa, xác thực và bảo vệ chống lại các cuộc tấn công replay. Ba giao thức chính của IPSec bao gồm AH (Authentication Header), ESP (Encapsulating Security Payload) và IKE (Internet Key Exchange). AH đảm bảo tính toàn vẹn và xác thực nguồn gốc của gói tin, ESP cung cấp mã hóa và xác thực, còn IKE dùng để thỏa thuận các tham số bảo mật và thiết lập các liên kết bảo mật (SA - Security Association). IPSec có thể hoạt động ở hai chế độ: transport mode và tunnel mode, tùy thuộc vào cách bảo vệ lưu lượng.

2.1. Chi Tiết Về Các Giao Thức AH ESP IKE Trong IPSec

Authentication Header (AH) cung cấp tính toàn vẹn dữ liệu và xác thực nguồn gốc bằng cách sử dụng thuật toán hash. Encapsulating Security Payload (ESP) cung cấp tính bảo mật bằng cách mã hóa dữ liệu và cung cấp xác thực. Internet Key Exchange (IKE) quản lý quá trình thiết lập Security Association (SA). IKE là một giao thức phức tạp nhưng quan trọng để đảm bảo bảo mật cho các kết nối IPSec. IKE sử dụng các thuật toán mã hóa mạnh và các cơ chế xác thực để bảo vệ quá trình thương lượng khóa.

2.2. Chế Độ Transport và Tunnel Của IPSec So Sánh Ứng Dụng

Trong chế độ transport, IPSec bảo vệ phần dữ liệu của gói tin IP. Trong chế độ tunnel, toàn bộ gói tin IP ban đầu được đóng gói bên trong một gói tin IPSec mới, cung cấp bảo vệ toàn diện hơn. Chế độ transport thường được sử dụng cho các kết nối end-to-end, trong khi chế độ tunnel thích hợp cho các kết nối site-to-site và VPN remote access. Cần lưu ý khi triển khai IPSec, hiệu suất có thể bị ảnh hưởng do chi phí tính toán của mã hóa và xác thực. Việc lựa chọn các thuật toán mã hóa và các tham số bảo mật phù hợp có thể giúp tối ưu hóa hiệu suất.

III. Thách Thức QoS Trong VPN IPSec Phân Tích Giải Pháp

Triển khai VPN IPSec mang lại tính bảo mật cao, song cũng đặt ra những thách thức về Chất Lượng Dịch Vụ (QoS). Việc mã hóa và đóng gói gói tin làm tăng kích thước gói tin, dẫn đến tăng độ trễ và giảm băng thông hiệu dụng. Thêm vào đó, sự không tương thích giữa một số giao thức như RTP và IPSec có thể gây ra các vấn đề về hiệu suất cho các ứng dụng thời gian thực như VoIP và video conferencing. Giải pháp là áp dụng các chính sách QoS để ưu tiên lưu lượng quan trọng và giảm thiểu ảnh hưởng của các giao thức bảo mật lên hiệu suất mạng. Việc đảm bảo QoS trong VPN IPSec đòi hỏi sự cân bằng giữa bảo mật và hiệu suất.

3.1. Ảnh Hưởng Của Mã Hóa VPN Đến Hiệu Suất Mạng Độ Trễ

Mã hóa là một phần thiết yếu của VPN IPSec, nhưng nó cũng làm tăng độ trễ và giảm băng thông hiệu dụng. Các thuật toán mã hóa phức tạp đòi hỏi nhiều tài nguyên tính toán, dẫn đến tăng thời gian xử lý gói tin. Việc tăng kích thước gói tin do thêm tiêu đề IPSec cũng làm tăng độ trễ truyền dẫn. Điều này đặc biệt quan trọng đối với các ứng dụng nhạy cảm với độ trễ như VoIP và video streaming. Cần lựa chọn các thuật toán mã hóa phù hợp để cân bằng giữa bảo mật và hiệu suất.

3.2. Giải Pháp Ưu Tiên Lưu Lượng Với QoS Policies Cho VPN

Để giải quyết các vấn đề về QoS, cần áp dụng các chính sách QoS để ưu tiên lưu lượng quan trọng. Các kỹ thuật như Traffic Shaping, Prioritization, và DiffServ có thể được sử dụng để đảm bảo rằng các ứng dụng nhạy cảm với độ trễ nhận được băng thông và độ trễ phù hợp. Ví dụ, lưu lượng VoIP có thể được ưu tiên cao hơn so với lưu lượng dữ liệu lớn. Việc cấu hình QoS trên các thiết bị VPN cần được thực hiện cẩn thận để đảm bảo rằng các chính sách được áp dụng một cách nhất quán trên toàn mạng.

3.3. Khắc Phục Xung Đột Giữa IPSec và Các Giao Thức Khác

Một số giao thức, chẳng hạn như cRTP (Compressed RTP), có thể không tương thích với IPSec. Điều này là do IPSec mã hóa tiêu đề RTP, ngăn cản việc nén tiêu đề. Để giải quyết vấn đề này, cần tắt cRTP hoặc sử dụng các giao thức thay thế. Ngoài ra, cần xem xét sự tương tác giữa NAT (Network Address Translation) và IPSec, vì NAT có thể làm thay đổi địa chỉ IP và cổng, gây ra các vấn đề về bảo mật và kết nối.

IV. Thiết Kế Mô Hình QoS Cho VPN IPSec Hướng Dẫn Chi Tiết

Việc thiết kế một mô hình QoS hiệu quả cho VPN IPSec đòi hỏi sự hiểu biết sâu sắc về các yêu cầu của ứng dụng, các đặc tính của mạng và các hạn chế của IPSec. Mô hình QoS nên bao gồm các bước phân loại lưu lượng, đánh dấu, xếp hàng đợi và định hình lưu lượng. Các nguyên tắc thiết kế quan trọng bao gồm phân loại và đánh dấu lưu lượng dựa trên ứng dụng và mức độ ưu tiên, thực hiện các chính sách QoS để ưu tiên lưu lượng quan trọng và thực hiện xếp hàng đợi và loại bỏ gói tin để quản lý tắc nghẽn.

4.1. Xác Định Yêu Cầu QoS Cho Ứng Dụng VoIP Video Dữ Liệu

Bước đầu tiên trong việc thiết kế mô hình QoS là xác định các yêu cầu QoS cho các ứng dụng khác nhau. VoIP yêu cầu độ trễ thấp và jitter thấp. Video streaming yêu cầu băng thông lớn và độ trễ thấp. Các ứng dụng dữ liệu có thể chấp nhận độ trễ cao hơn, nhưng yêu cầu độ tin cậy cao. Việc xác định các yêu cầu này giúp xác định mức độ ưu tiên và các chính sách QoS phù hợp.

4.2. Phân Loại Đánh Dấu Lưu Lượng VPN Để Ưu Tiên QoS

Sau khi xác định các yêu cầu QoS, cần phân loại và đánh dấu lưu lượng dựa trên ứng dụng và mức độ ưu tiên. Các kỹ thuật như DSCP (Differentiated Services Code Point) có thể được sử dụng để đánh dấu lưu lượng. Các thiết bị mạng có thể sử dụng các dấu hiệu này để áp dụng các chính sách QoS khác nhau cho các loại lưu lượng khác nhau. Lưu lượng VoIP có thể được đánh dấu với mức độ ưu tiên cao hơn so với lưu lượng web surfing.

4.3. Thực Hiện Chính Sách Xếp Hàng Đợi Loại Bỏ Gói Tin

Các kỹ thuật xếp hàng đợi như LLQ (Low Latency Queuing) và CBWFQ (Class Based Weighted Fair Queuing) có thể được sử dụng để quản lý tắc nghẽn và ưu tiên lưu lượng quan trọng. LLQ cung cấp một hàng đợi riêng biệt cho lưu lượng độ trễ thấp, đảm bảo rằng lưu lượng này luôn được ưu tiên. CBWFQ cho phép phân bổ băng thông dựa trên lớp lưu lượng. Các cơ chế loại bỏ gói tin như WRED (Weighted Random Early Detection) có thể được sử dụng để giảm tắc nghẽn bằng cách loại bỏ các gói tin ít quan trọng trước khi tắc nghẽn xảy ra.

V. Ứng Dụng Thực Tế Triển Khai VPN IPSec QoS Tại Việt Nam

Việc triển khai VPN IPSec với QoS trong môi trường mạng tại Việt Nam có thể gặp phải một số thách thức do hạ tầng mạng và các đặc điểm lưu lượng khác nhau. Tuy nhiên, bằng cách áp dụng các nguyên tắc thiết kế và cấu hình phù hợp, có thể đạt được hiệu suất và chất lượng dịch vụ tốt. Các mô hình triển khai phổ biến bao gồm VPN site-to-site và VPN remote access. Các kết quả thử nghiệm cho thấy rằng việc áp dụng QoS có thể cải thiện đáng kể độ trễ, jitter và mất gói cho các ứng dụng thời gian thực.

5.1. Các Mô Hình Triển Khai VPN Site To Site Remote Access

VPN site-to-site kết nối các mạng tại các địa điểm khác nhau, cho phép người dùng truy cập tài nguyên mạng một cách an toàn. VPN remote access cho phép người dùng từ xa kết nối với mạng của công ty thông qua Internet. Cả hai mô hình đều có thể được hưởng lợi từ việc áp dụng QoS để đảm bảo rằng các ứng dụng quan trọng hoạt động tốt. Việc lựa chọn mô hình phù hợp phụ thuộc vào yêu cầu cụ thể của tổ chức.

5.2. Kết Quả Thử Nghiệm QoS Trên Mạng VPN IPSec Thực Tế

Các thử nghiệm thực tế cho thấy rằng việc áp dụng QoS có thể cải thiện đáng kể hiệu suất của VPN IPSec. Độ trễ, jitter và mất gói có thể được giảm đáng kể bằng cách ưu tiên lưu lượng quan trọng. Các kết quả này cho thấy rằng QoS là một thành phần quan trọng của bất kỳ triển khai VPN IPSec nào, đặc biệt là đối với các ứng dụng thời gian thực.

5.3. Khó Khăn Đề Xuất Triển Khai QoS VPN Tại Việt Nam

Việc triển khai QoS trên mạng VPN IPSec tại Việt Nam có thể gặp một số khó khăn, bao gồm: hạn chế về băng thông, chi phí triển khai và sự phức tạp trong cấu hình. Các đề xuất để vượt qua những khó khăn này bao gồm: sử dụng các thuật toán mã hóa hiệu quả, tối ưu hóa cấu hình QoS và đào tạo nhân viên về quản lý QoS.

VI. Kết Luận Hướng Phát Triển VPN IPSec và QoS Tương Lai

VPN IPSec là một giải pháp bảo mật hiệu quả cho các mạng hiện đại. Việc kết hợp VPN IPSec với QoS cho phép các tổ chức cung cấp các ứng dụng quan trọng một cách an toàn và hiệu quả. Tuy nhiên, việc triển khai QoS đòi hỏi sự hiểu biết sâu sắc về các yêu cầu của ứng dụng, các đặc tính của mạng và các hạn chế của IPSec. Trong tương lai, chúng ta có thể mong đợi các giải pháp VPN IPSec tích hợp QoS thông minh hơn và dễ cấu hình hơn.

6.1. Tổng Kết Lợi Ích Thách Thức VPN IPSec Cần Quan Tâm

VPN IPSec cung cấp bảo mật, nhưng cần cân bằng với hiệu suất. QoS giúp giải quyết các vấn đề hiệu suất, nhưng yêu cầu cấu hình cẩn thận. Cần lựa chọn các thuật toán mã hóa và chính sách QoS phù hợp để đáp ứng nhu cầu cụ thể của tổ chức.

6.2. Xu Hướng Phát Triển Các Mô Hình QoS Tối Ưu Cho VPN

Các mô hình QoS trong tương lai có thể sử dụng trí tuệ nhân tạo và học máy để tự động tối ưu hóa cấu hình dựa trên các điều kiện mạng và các yêu cầu của ứng dụng. Các giải pháp VPN IPSec dựa trên đám mây cũng có thể cung cấp các khả năng QoS linh hoạt và dễ quản lý hơn.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của mạng viễn thông và mạng truyền số liệu, việc kết nối các hệ thống phân tán địa lý qua mạng diện rộng (WAN) ngày càng trở nên thiết yếu đối với các doanh nghiệp. Theo ước tính, chi phí thuê các kết nối truyền thống như leased-line có thể lên đến vài trăm đến vài nghìn USD mỗi tháng cho một kết nối 56kbps, gây áp lực lớn về tài chính cho doanh nghiệp. Sự bùng nổ của Internet băng rộng như DSL, cáp quang đã mở ra cơ hội kết nối với chi phí thấp hơn và tốc độ cao hơn, tuy nhiên, môi trường Internet công cộng lại tiềm ẩn nhiều rủi ro về bảo mật thông tin.

Luận văn tập trung nghiên cứu chất lượng dịch vụ (QoS) trên mạng riêng ảo VPN sử dụng giao thức IPSec, nhằm giải quyết bài toán bảo mật và đảm bảo hiệu năng truyền tải trên môi trường Internet. Mục tiêu chính là thiết kế và thử nghiệm các mô hình QoS phù hợp cho VPN IPSec, đặc biệt trong điều kiện mạng Việt Nam, qua đó đánh giá tính khả thi và hiệu quả của các giải pháp đề xuất. Phạm vi nghiên cứu bao gồm các thiết bị mạng của hãng Cisco, với các thử nghiệm thực tế trong môi trường mạng có lưu lượng thấp và cao, nhằm đo lường các chỉ số như trễ, mất gói và trượt gói tin.

Nghiên cứu có ý nghĩa quan trọng trong việc hỗ trợ các doanh nghiệp triển khai VPN IPSec với chất lượng dịch vụ tối ưu, đồng thời góp phần nâng cao hiệu quả vận hành mạng và giảm thiểu chi phí đầu tư hạ tầng mạng riêng truyền thống.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Mô hình VPN IPSec: Bao gồm các thành phần như Authentication Header (AH), Encapsulating Security Payload (ESP), Security Association (SA), và giao thức Internet Key Exchange (IKE). IPSec cung cấp các dịch vụ bảo mật như mã hóa, nhận thực, toàn vẹn dữ liệu và chống replay, vận hành ở hai chế độ transport và tunnel.

• Lý thuyết về mã hóa: Phân loại thành mã hóa đối xứng (DES, 3DES, AES) và mã hóa bất đối xứng (RSA), cùng với chứng thực điện tử dựa trên hàm băm một chiều và chữ ký số.

• Khái niệm QoS trong mạng: Bao gồm các yêu cầu về băng thông, độ trễ, mất gói và trượt gói tin cho các ứng dụng thoại (VoIP), video và dữ liệu. Luận văn áp dụng các nguyên tắc phân loại, đánh dấu, xếp hàng và chính sách QoS phù hợp với môi trường VPN IPSec.

• Mô hình thiết kế QoS cho VPN: Nghiên cứu các mô hình phân phối băng thông đa lớp (6 lớp, 8 lớp, 11 lớp) cho mô hình site-to-site VPN, kết hợp các quy tắc hàng đợi FIFO, LLQ và CBWFQ.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Thu thập dữ liệu thực nghiệm từ các thiết bị Cisco trong phòng lab mô phỏng mạng VPN IPSec tại Việt Nam, với hai điều kiện lưu lượng: thấp (không va chạm) và cao (có va chạm).

• Cỡ mẫu và chọn mẫu: Mô hình thử nghiệm được thiết kế với các kịch bản lưu lượng đa dạng, bao gồm các ứng dụng VoIP G.729, video và dữ liệu tương tác, nhằm phản ánh thực tế sử dụng VPN trong doanh nghiệp.

• Phương pháp phân tích: Sử dụng các phép đo trễ, mất gói, trượt gói tin và phân tích sự ảnh hưởng của các cơ chế bảo mật IPSec đến QoS. So sánh kết quả trước và sau khi áp dụng các chính sách QoS trên VPN.

• Timeline nghiên cứu: Nghiên cứu được thực hiện trong khoảng thời gian từ năm 2005 đến 2006, với các giai đoạn tổng quan lý thuyết, thiết kế mô hình, triển khai thử nghiệm và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của IPSec đến chất lượng dịch vụ: Kết quả đo trễ cho thấy, khi sử dụng VPN IPSec, độ trễ trung bình tăng khoảng 15-20ms so với mạng không có VPN, đặc biệt trong điều kiện lưu lượng cao. Mất gói cũng tăng từ 0,5% lên khoảng 2% trong các kịch bản thử nghiệm.

2. Hiệu quả của các mô hình QoS đa lớp: Mô hình 11 lớp phân phối băng thông cho các loại lưu lượng (voice, video, data) giúp giảm trượt gói tin xuống dưới 1%, cải thiện độ ổn định của các ứng dụng thời gian thực như VoIP.

3. Khả năng duy trì byte ToS trong IPSec: Thử nghiệm cho thấy byte ToS được duy trì hiệu quả trong các gói tin VPN, hỗ trợ việc phân loại và ưu tiên lưu lượng theo chính sách QoS.

4. Khả năng chống replay và ảnh hưởng đến QoS: Cơ chế cửa sổ anti-replay với kích thước tối thiểu 32 giúp ngăn chặn các gói tin bị trùng lặp, tuy nhiên cũng làm tăng độ trễ xử lý gói tin khoảng 5-7ms.

Thảo luận kết quả

Nguyên nhân chính của sự gia tăng độ trễ và mất gói là do các tiêu đề bảo mật của IPSec (AH, ESP) làm tăng kích thước gói tin, dẫn đến tăng tải trên mạng và khả năng phân mảnh gói tin. So với các nghiên cứu trong ngành, kết quả này phù hợp với các báo cáo về sự đánh đổi giữa bảo mật và hiệu năng trong VPN.

Việc áp dụng các mô hình QoS đa lớp giúp cân bằng giữa các loại lưu lượng, đảm bảo các ứng dụng nhạy cảm với trễ như thoại và video được ưu tiên xử lý, từ đó nâng cao trải nghiệm người dùng. Kết quả thử nghiệm trong môi trường mạng Việt Nam cho thấy các giải pháp QoS có thể triển khai hiệu quả trên nền tảng VPN IPSec, góp phần giảm thiểu các vấn đề về chất lượng dịch vụ.

Dữ liệu có thể được trình bày qua các biểu đồ so sánh độ trễ, mất gói và trượt gói tin giữa các mô hình thử nghiệm, cũng như bảng phân tích chi tiết các chỉ số QoS trước và sau khi áp dụng chính sách.

Đề xuất và khuyến nghị

1. Triển khai mô hình QoS đa lớp cho VPN IPSec: Áp dụng mô hình 11 lớp phân phối băng thông nhằm tối ưu hóa chất lượng dịch vụ cho các ứng dụng đa phương tiện và dữ liệu doanh nghiệp. Thời gian thực hiện: 6 tháng. Chủ thể: Nhà quản trị mạng doanh nghiệp.

2. Tăng cường cấu hình cửa sổ anti-replay: Thiết lập kích thước cửa sổ tối thiểu 32 để đảm bảo an ninh mà không làm ảnh hưởng quá nhiều đến độ trễ. Thời gian thực hiện: 3 tháng. Chủ thể: Kỹ sư bảo mật mạng.

3. Duy trì và tận dụng byte ToS trong gói tin VPN: Cấu hình thiết bị mạng để giữ nguyên byte ToS nhằm hỗ trợ phân loại lưu lượng và ưu tiên QoS. Thời gian thực hiện: 2 tháng. Chủ thể: Nhà cung cấp dịch vụ mạng.

4. Thường xuyên đánh giá và điều chỉnh chính sách QoS: Theo dõi các chỉ số QoS định kỳ, điều chỉnh chính sách phù hợp với lưu lượng thực tế và nhu cầu sử dụng. Thời gian thực hiện: liên tục. Chủ thể: Đội ngũ vận hành mạng.

Đối tượng nên tham khảo luận văn

1. Nhà quản trị mạng doanh nghiệp: Nắm bắt kiến thức về VPN IPSec và các giải pháp QoS để triển khai mạng riêng ảo bảo mật và hiệu quả.

2. Kỹ sư bảo mật mạng: Hiểu rõ các cơ chế bảo mật IPSec, cách thiết lập SA, IKE và các thuật toán mã hóa để đảm bảo an toàn dữ liệu.

3. Nhà cung cấp dịch vụ Internet (ISP): Áp dụng các mô hình QoS phù hợp để nâng cao chất lượng dịch vụ VPN cho khách hàng doanh nghiệp.

4. Sinh viên và nghiên cứu sinh ngành Điện tử Viễn thông, Công nghệ Thông tin: Tài liệu tham khảo chuyên sâu về VPN IPSec, các thuật toán mã hóa và thiết kế QoS trong mạng.

Câu hỏi thường gặp

1. VPN IPSec là gì và tại sao cần thiết?
   VPN IPSec là mạng riêng ảo sử dụng giao thức IPSec để bảo mật dữ liệu truyền qua mạng công cộng như Internet. Nó cần thiết để đảm bảo tính bảo mật, toàn vẹn và nhận thực dữ liệu trong môi trường mạng mở.

2. Chế độ transport và tunnel của IPSec khác nhau thế nào?
   Chế độ transport bảo vệ dữ liệu lớp transport giữa hai điểm cuối cố định, còn chế độ tunnel bảo vệ toàn bộ gói IP gốc, thường dùng cho kết nối site-to-site hoặc remote access.

3. Các thuật toán mã hóa nào được sử dụng trong IPSec?
   IPSec sử dụng mã hóa đối xứng như DES, 3DES, AES để mã hóa dữ liệu và mã hóa bất đối xứng như RSA để trao đổi khóa bảo mật.

4. Làm thế nào để đảm bảo chất lượng dịch vụ trên VPN IPSec?
   Bằng cách áp dụng các mô hình QoS đa lớp, phân loại và ưu tiên lưu lượng, duy trì byte ToS và cấu hình các chính sách hàng đợi phù hợp trên thiết bị mạng.

5. Cơ chế chống replay hoạt động ra sao trong IPSec?
   Sử dụng cửa sổ anti-replay với số thứ tự tăng dần cho các gói tin, loại bỏ các gói tin bị trùng hoặc bị chậm quá mức, giúp ngăn chặn các cuộc tấn công lặp lại gói tin.

Kết luận

• VPN IPSec là giải pháp hiệu quả để bảo mật dữ liệu trên mạng công cộng, đồng thời cần được thiết kế phù hợp để đảm bảo chất lượng dịch vụ.
• Các mô hình QoS đa lớp giúp cân bằng và ưu tiên lưu lượng, giảm thiểu trễ và mất gói trong môi trường VPN.
• Cơ chế bảo mật như anti-replay và duy trì byte ToS đóng vai trò quan trọng trong việc bảo vệ và tối ưu hiệu năng mạng.
• Thử nghiệm thực tế tại Việt Nam cho thấy các giải pháp QoS trên VPN IPSec có tính khả thi và hiệu quả cao.
• Đề xuất triển khai các chính sách QoS và cấu hình bảo mật phù hợp trong vòng 6 tháng tới nhằm nâng cao chất lượng dịch vụ VPN cho doanh nghiệp.

Các nhà quản trị mạng và kỹ sư bảo mật nên áp dụng các mô hình và chính sách được đề xuất để tối ưu hóa mạng VPN IPSec, đồng thời tiếp tục theo dõi và điều chỉnh dựa trên lưu lượng thực tế.

Trích đoạn nội dung tài liệu

CHƯƠNG I GIỚI THIỆU VỀ VPN IPSEC Khi một gói tin truyền dẫn để đi đến đích trong môi trường mạng công cộng nó có thể gặp phải các nguy cơ tấn công sau - Gói tin bị bắt giữa chừng và bị đọc trộm thông tin trên gói tin - Gói tin bị bắt, bị thay đổi và bị phá nội dung mang theo, làm cho người nhận nhận được thông điệp không chính xác - Gói tin bị gửi đi bởi một người nặc danh mà không phải là người đang được chờ đợi gửi đến Để có thể chống lại các nguy cơ trên, một giải pháp được phát triển và rất phổ biến hiện nay đó là Virtual Private Network-VPN VPN- Mạng riêng ảo được định nghĩa như là một mạng kết nối được phát triển trên một cơ sở hạ tầng mạng chia sẻ, như là Internet, với các chính sách và tính năng bảo mật như là một mạng riêng Mạng riêng ảo có thể là mạng giữa hai hệ thống đầu cuối, hoặc là có thể giữa hai hay nhiều mạng với nhau. Một VPN có thể xây dựng bằng cách sử dụng các đường hầm hoặc các cơ chế mã hoá hoặc là kết hợp cả hai. Các đường hầm VPN là các kết nối bảo mật được hình thành giữa hai điểm đầu cuối thông qua môi trường Internet. VPN có thể xảy ra ở bất kỳ lớp nào của chồng giao thức OSI.

Một VPN là một kiến trúc khác của WAN hứa hẹn sẽ thay thế hoặc bổ sung cho các mạng riêng hiện tại đang dùng các đường thuê trực tiếp hoặc các kết nối Fram relay, ATM. Các ưu điểm của VPN so với các mạng riêng khác là : -VPN sẽ rẻ hơn các mạng riêng khác, ở tất cả các khía cạnh , bao gồm chi phí băng thông, chi phí đầu tư thiết bị mạng, chi phí vận hành. Chi phí cho một kết nối dạng site-to-site VPN thông thường giảm từ 20-40% so với việc xây dựng mạng riêng bằng các Luận văn thạc sỹ khoa học Chất lượng dịch vụ VPN IPSec - 15 - đường thuê riêng thông thường. Trong trường hợp mô hình truy cập từ xa thì chi phí giảm 60-80%.

- VPN cung cấp sự linh hoạt bằng việc thiết lập các kết nối trên một hạ tầng có sẵn và rất phổ biến là Internet. Nó cho phép các công ty có thể nhanh chóng và hiệu quả về mặt chi phí khi mở rộng kết nối hoặc xoá bỏ một kết nối với một chi nhánh, một văn phòng đa quốc gia, một người làm việc ở xa, các người dùng di động chuyển vùng và các đối tác kinh doanh có yêu cầu. - VPN cung cấp sự đơn giản trong việc quản lý hơn là việc sở hữu và vận hành một mạng riêng. Các công ty có thể chuyển sự quản lý này cho nhà cấp dịch vụ địa phương và chỉ quản lý phần mạng lõi thay là việc quản lý phần truy cập.

- VPN cung cấp kỹ thuật đường hầm làm giảm nhiệm vụ quản lý. Một mạng lõi IP loại bỏ các PVC liên quan tới các giao thức hướng kết nối chẳng hạn như Frame Relay hoặc ATM. Nó tạo ra các kết nối đầy đủ tới các điểm mình muốn trong khi giảm sự phức tạp và chi phí.1 Các kỹ thuật mạng riêng ảo Có thể hiểu một cách đơn giản nhất, VPN là một kết nối giữa hai điểm với nhau thông qua môi trường mạng công cộng để hình thành một kết nối điểm nối điểm về mặt logic. Kết nối logic đó có thể được hình thành trên lớp 2 hoặc lớp 3 của mô hình OSI, và các kỹ thụât VPN có thể được chia ra một cách logic thành các mô hình VPN lớp 2 và VPN lớp 3.

Dựa trên các khái niệm đó, việc thiết lập các mô hình kết nối giữa các văn phòng thông qua mội trường lớp 2 và lớp 3 VPN là giống nhau. Sự khác nhau của các khái niệm liên quan đến việc thêm tiêu đề ở phía trước phần tải để có thể đưa gói tin đến đích. Trong trường hợp của các kết nối VPN lớp 2, tiêu đề chuyển tiếp là ở lớp 2, còn trong trường hợp kết nối VPN ở lớp 3 nó cũng tương tự. Kết nối ATM, Frame Relay là kết nối VPN lớp 2, còn các kết nối GRE, L2TP, MPLS và IPSec là các ví dụ của kỹ thuật VPN lớp 3.1 VPN lớp 2 VPN lớp 2 vận hành ở lớp 2 trong mô hình tham chiếu OSI; chúng là dạng kết nối point-to-point và thiết lập kết nối giữa các văn phòng trên một mạch ảo.

Một mạch ảo là một kết nối end-to-end dạng logic giữa hai đầu cuối trên mạng. Mạch ảo được cấu hình end-to-end và nó thường được gọi là mạch ảo vĩnh viễn (PVC). Một mach ảo end-to-end Luận văn thạc sỹ khoa học Chất lượng dịch vụ VPN IPSec - 16 - động cũng có thể được dùng và được gọi là SVC. SVC được dùng ít hơn bởi vì độ phức tạp của nó trong việc khắc phục lỗi.

ATM và Frame Relay là hai trong các kỹ thụât nổi tiếng nhất của kỹ thuật VPN lớp 2. Các nhà cung cấp ATM và Frame Relay có thể cung cấp các kết nối site-to-site riêng rẽ tới một trung tâm bằng cách cấu hình một PVC qua môi trường backbone chia sẻ. Một trong các ưu điểm của VPN lớp 2 là tính độc lập của tải lưu lượng lớp 3 mà nó có thể mang trên đó. Một PVC của Frame Relay hoặc ATM giữa các văn phòng có thể mang nhiều kiểu lưu lượng lớp 3 khác nhau chẳng hạn IP, IPX, AppleTalk, IP multicast,.

ATM và Frame Relay cũng cung cấp các đặc tính QoS tốt, nó là một môi trường đặc biệt tốt cho các ứng dụng nhạy cảm với trễ như thoại.2 VPN lớp 3 Một kết nối giữa hai văn phòng có thể được định nghĩa như là kết nối VPN lớp 3 nếu các tiêu đề chuyển tiếp là ở lớp 3. Các ví dụ cho mô hình ở lớp này là GRE, MPLS và IPSec VPN. VPN lớp 3 có thể trở thành point-to-point để có thể kết nối hai văn phòng chẳng hạn GRE và IPSec, hoặc có thể thiết lập một kết nối any-to-any tới nhiều văn phòng sử dụng MPLS.3 Các đường hầm GRE Generic routing encapsulation- giao thức đóng gói định tuyến chung được thiết kết đầu tiên bởi Cisco và sau đó được chuẩn hoá bởi RFC 1701. Một tiêu đề IP cho GRE được định nghĩa trong RFC 1702.

Một hầm GRE được tạo giữa hai văn phòng thông qua các địa chỉ IP kết nối có thể được mô tả như một VPN, bởi vì dữ liệu riêng giữa hai văn phòng được đóng gói trong một tiêu đề chuyển tiếp GRE. Bởi vì mạng Internet công cộng có khả năng cung cấp ở mọi nơi và trở nên rất phổ biến trên thế giới, do vậy nó tạo nên khả năng kết nối giữa nhiều văn phòng của một tập đoàn dùng các đường hầm GRE. Trong mô hình này, mỗi văn phòng của tập đoàn cần duy nhất một kết nối vật lý tới nhà cung cấp dịch vụ internet, như là tất cả kết nối tới tất cả các văn phòng khác thông qua các đường hầm GRE. Mặc dù VPN được xây dựng dựa trên môi trường Internet dùng GRE là có thể thực hiện được, tuy vậy chúng hầu như chỉ dùng cho các dữ liệu riêng bên trong tập đoàn do các hạn chế về bảo mật dữ liệu trong mô hình GRE.

Luận văn thạc sỹ khoa học Chất lượng dịch vụ VPN IPSec - 17 - 1.4 MPLS VPN Được khởi tạo bởi Cisco, chuyển mạch nhãn đa giao thức bắt đầu được biết đến như là chuyển mạch nhãn và sau đó được chuẩn hoá bởi IETF thành MPLS. Các nhà cung cấp dịch vụ đang phát triển nó thành dịch vụ VPN MPLS tới khách hàng. Một nguyên tắc phổ biến trong tất cả các kỹ thuật VPN là kỹ thụât đóng gói của dữ liệu riêng với các tiêu đề chuyển tiếp; VPN MPLS dùng các nhãn để đóng gói các dữ liệu nguyên bản, hoặc tải, để hình thành VPN giữa các văn phòng. Một trong những ưu điểm nổi bật của VPN MPLS so với các kỹ thụât VPN khác là nó cung cấp các khả năng cấu hình mềm dẻo giữa các điểm kết nối VPN.

Chẳng hạn, nếu ba điểm của một tập đoàn đều phải kết nối tới các điểm khác dạng any-to-any (full mesh) cấu hình sử dụng ATM, Frame Relay, GRE, hoặc IPSec, mỗi văn phòng cần hai mạch ảo, hoặc đường hầm, để kết nối đến văn phòng khác. Ngoài ra, để thêm vào một văn phòng thứ tư đạt được cấu hình full-mesh thì cấu hình cần thêm ba đường hầm nữa, hoặc số lượng tương ứng mạch ảo, ở mỗi phía, và thực hiện các cuộc gọi cho sự thay đổi cấu hình ở tất cả các văn phòng. Nếu cả ba văn phòng đều kết nối qua MPLS , sự thêm vào văn phòng thứ tư cần sự thay đổi ở văn phòng thứ tư. Trong thực tế, không có các đường hầm kết nối point-to-point ảo cho các kết nối dùng VPN MPLS.

Kết nối dạng any-to-any giữa các văn phòng VPN và kết nối extranet thông qua VPN có thể dễ dàng thực hiện thông qua MPLS so với kỹ thuật đường hầm khác dùng GRE. Một trong những hạn chế của VPN MPLS là việc mở thêm kết nối giữa các văn phòng VPN bị hạn chế bởi việc các văn phòng đó có nằm trong điểm cung cấp dịch vụ MPLS hay không. Mặc dù một hầm GRE có thể được dùng thông qua internet để có thể mở rộng phạm vi của mạng, nhưng bản thân GRE có những hạn chế riêng về mặt bảo mật.5 IPSec VPN Một trong những yêu cầu chính mà tất cả những người dùng VPN quan tâm đó là việc bảo mật dữ liệu khi truyền tải qua mạng công cộng. Nói một cách khác, bằng cách nào đó để có thể yên tâm rằng dữ liệu của họ không bị nghe lén thông qua mạng VPN ? Việc mã hoá dữ liệu là một cách để có thể bảo vệ nó.

Mã hoá dữ liệu có thể được thực hiện bằng các phát triển các thiết bị mã hoá và giải mã ở đầu cuối ở mỗi văn phòng. IPSec là một giao thức phù hợp được phát triển dưới sự bảo trợ của IETF để thực hiện các dịch vụ bảo mật thông qua nền tảng chuyển mạch gói. Mạng Internet là một mạng lưới rộng Luận văn thạc sỹ khoa học Chất lượng dịch vụ VPN IPSec - 18 - lớn, do đó, một kết nối VPN IPSec được phát triển thông qua mạng Internet công cộng có thể có ý nghĩa trong việc giảm giá cả cho các tập đoàn so với các kết nối VPN riêng. Các dịch vụ IPSec cho phép các cơ chế nhận thực, tin cậy và toàn vẹn dữ liệu.

Với IPSec, thông tin được chuyển giữa các văn phòng ở xa có thể được mã hóa và được xác thực.
