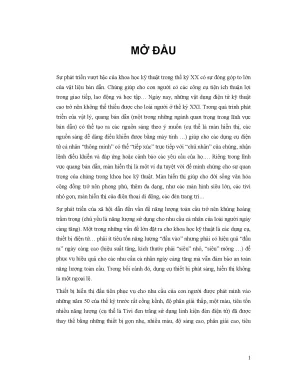

Tổng quan về luận án

Sự phát triển vượt bậc của công nghệ bán dẫn trong thế kỷ XX đã định hình toàn bộ nền văn minh điện tử hiện đại. Tuy nhiên, các hạn chế cố hữu của bán dẫn vô cơ truyền thống (như Silicon và Germanium)—bao gồm độ giòn cơ học, giá thành chế tạo cao, quy trình xử lý nhiệt độ lớn và tính bất khả thi trong việc tạo ra các bề mặt uốn dẻo—đã thúc đẩy sự chuyển dịch mô hình sang lĩnh vực bán dẫn hữu cơ (organic semiconductors). Trong bối cảnh khủng hoảng năng lượng toàn cầu và nhu cầu cấp thiết về các thiết bị hiển thị thế hệ mới siêu mỏng, siêu nhẹ, tiêu thụ năng lượng thấp và có khả năng uốn dẻo, công nghệ điốt phát quang hữu cơ (Organic Light Emitting Diode - OLED) nổi lên như một giải pháp đột phá. Luận án tiến sĩ vật lý của tác giả Trần Quang Trung (2007) với đề tài "Nghiên cứu chế tạo OLED, khảo sát cấu trúc và các tính chất đặc trưng", thực hiện dưới sự hướng dẫn khoa học của GS. TS. Lê Khắc Bình và PGS. TS. Nguyễn Năng Định tại Bộ môn Vật lý Chất rắn, Trường Đại học Khoa học Tự nhiên – Đại học Quốc gia Thành phố Hồ Chí Minh, là một trong những công trình tiên phong đặt nền móng cho công nghệ quang điện tử hữu cơ tại Việt Nam.

Khoảng trống nghiên cứu (research gap) tại thời điểm thực hiện đề tài xuất phát từ thực trạng: "cơ sở của sự phát triển vững mạnh phải dựa trên công nghệ chế tạo linh kiện bán dẫn thì gần như dậm chân tại chỗ do các thiết bị công nghệ chế tạo linh kiện bán dẫn gốc vô cơ quá đắt tiền và chi phí cho quá trình vận hành thiết bị quá cao" (Trần Quang Trung, 2007). Hầu hết các cơ sở nghiên cứu trong nước thiếu thốn hệ thống công nghệ chân không cao tích hợp để chế tạo màng mỏng bán dẫn hữu cơ và màng oxit dẫn điện trong suốt (Transparent Conducting Oxides - TCO). Trên bình diện học thuật quốc tế, dù cấu trúc OLED phân tử nhỏ của Tang & Van Slyke (1987) và OLED polymer liên hợp của Burroughes et al. (1990) đã được công bố, các thách thức cốt lõi về việc thay thế catốt kim loại có công thoát thấp dễ bị oxy hóa, tối ưu hóa anốt TCO thay thế cho Indium Tin Oxide (ITO) đắt đỏ, và nâng cao hiệu suất phát quang thông qua tổ hợp nanocomposite lai hữu cơ - vô cơ vẫn chưa được giải quyết triệt để.

Luận án tập trung giải quyết các câu hỏi nghiên cứu và giả thuyết khoa học cụ thể:

  • Câu hỏi nghiên cứu 1 (RQ1): Làm thế nào để thiết lập quy trình công nghệ chế tạo màng oxit dẫn điện trong suốt ZnO:Al (AZO) chất lượng cao bằng các phương pháp chi phí thấp (phún xạ magnetron, sol-gel) trên cả đế thủy tinh và đế polymer dẻo (PET) nhằm thay thế ITO?
  • Câu hỏi nghiên cứu 2 (RQ2): Cơ chế chuyển vận điện tích và tương tác exciton - polaron thay đổi như thế nào khi biến tính ma trận polymer phát quang (PVK, MEH-PPV) bằng các hạt nano oxit kim loại vùng cấm rộng (nc-TiO2, nc-MoO3)?
  • Giả thuyết khoa học 1 (H1): Việc sử dụng màng dẫn điện trong suốt AZO trên đế dẻo có thể hoạt động hiệu quả như một điện cực quang học ổn định, hạn chế sự suy giảm tuổi thọ do oxy hóa bề mặt so với catốt kim loại truyền thống.
  • Giả thuyết khoa học 2 (H2): Cấu trúc tổ hợp lai giữa polymer dẫn và hạt nano oxit bán dẫn vô cơ sẽ làm tăng tiết diện hấp thụ photon, tái phân bố hàng rào thế năng tại các tiếp xúc dị thể và cải thiện vượt bậc cường độ quang phát quang (PL) cũng như điện phát quang (EL).

Khung lý thuyết của luận án được xây dựng vững chắc trên nền tảng thuyết orbital phân tử (LCAO-MO), mô hình vùng năng lượng HOMO-LUMO của vật liệu liên hợp π, cơ chế hạt tải tựa polaron/soliton (Su-Schrieffer-Heeger và Holstein models), và động học tái hợp exciton Frenkel. Đóng góp đột phá của công trình được lượng hóa qua việc tự thiết kế, tích hợp thành công hệ chế tạo "toàn chân không" kết hợp buồng sạch (glovebox) áp suất âm/khí trơ, chế tạo thành công màng AZO có độ truyền qua quang học đạt trên 85% trong vùng khả kiến, điện trở mặt tối ưu sau ủ chân không 450°C, và hiện thực hóa các cấu trúc OLED trong suốt (TOLED) và OLED đảo (OILED) hoạt động ổn định ở điện áp thấp từ 2 V đến 10 V.

Literature Review và Positioning

Lịch sử phát triển vật liệu bán dẫn hữu cơ ghi nhận bước ngoặt căn bản từ phát hiện của Shirakawa (1977), Heeger & MacDiarmid (1977) khi chứng minh độ dẫn điện của polyacetylene (PA) có thể tăng lên hàng triệu lần (đạt mức tương đương kim loại) thông qua quá trình pha tạp hóa học (chemical doping). Sự kiện này mở ra kỷ nguyên nghiên cứu các polymer dẫn điện có hệ electron π bất định xứ. Tiếp đó, Tang & Van Slyke (1987) tại Eastman Kodak tạo ra bước đột phá khi chế tạo thành công linh kiện OLED hai lớp sử dụng phân tử nhỏ Alq3 (Tris(8-hydroxyquinolinato)aluminum) kết hợp với lớp truyền lỗ trống diamine nhân thơm, đạt hiệu suất lượng tử ngoài đáng kể. Đến năm 1990, nhóm nghiên cứu của Burroughes và Friend tại Đại học Cambridge đã công bố phát minh về điốt phát quang trên cơ sở polymer liên hợp poly(p-phenylene vinylene) (PPV), xác lập dòng nghiên cứu thứ hai song song: OLED phân tử nhỏ (Small-Molecule OLEDs - SMOLED) bốc bay chân không và OLED polymer (PLED) phủ màng từ dung dịch (solution-processed).

   [1977: Shirakawa, Heeger, MacDiarmid] ──► Doping Polyacetylene (Conductive Polymers)
                          │
         ┌────────────────┴────────────────┐
         ▼                                 ▼
   [1987: Tang & Van Slyke (Kodak)]   [1990: Burroughes & Friend (Cambridge)]
   SMOLED: Alq3 / Diamine Bilayer     PLED: Conjugated Polymer (PPV)
   (Vacuum Thermal Evaporation)       (Spin-Coating / Solution Process)
         │                                 │
         └────────────────┬────────────────┘
                          ▼
            [2007: Luận án Trần Quang Trung]
            - Hệ chân không tích hợp Glovebox nội địa
            - Anốt/Catốt trong suốt: ITO & AZO (Glass/PET)
            - Nanocomposite lai: MEH-PPV/PVK + nc-TiO2 / nc-MoO3
            - Kiến trúc đa lớp nâng cao: TOLED & Inverted OLED (OILED)

Tổng quan y văn chỉ ra ba luồng tranh luận học thuật cốt lõi:

  1. Tranh luận về phương pháp lắng đọng màng và độ đồng nhất: Nhóm phân tử nhỏ (Tang & Van Slyke, 1987; Adachi et al., 1988) cho phép kiểm soát chính xác bề dày màng ở cấp độ nanomet qua bốc bay nhiệt chân không, nhưng đòi hỏi thiết bị đắt tiền. Ngược lại, nhóm polymer liên hợp (Burroughes et al., 1990; Friend et al., 1999) có ưu thế gia công ướt (spin-coating), giá thành rẻ nhưng khó kiểm soát độ nhám bề mặt và sự hòa tan lẫn nhau giữa các lớp hữu cơ liên tiếp.
  2. Giới hạn thống kê spin exciton: Thuyết lượng tử spin chỉ ra rằng sự tái hợp giữa polaron điện tử và polaron lỗ trống tạo ra 25% exciton đơn (singlet exciton, S=0) có khả năng phát xạ huỳnh quang và 75% exciton bội ba (triplet exciton, S=1) giải phóng năng lượng dưới dạng nhiệt do quá trình cấm chuyển mức quang học (Baldo et al., 1998). Việc sử dụng các chất hữu cơ thuần túy bị chặn trần hiệu suất lượng tử nội ở mức 25%.
  3. Cơ chế phun điện tích và độ suy thoái tiếp xúc điện cực: Việc sử dụng kim loại công thoát thấp (Ca, Mg, LiF/Al) làm catốt để giảm rào thế phun điện tử đối mặt với sự oxy hóa nhanh chóng khi tiếp xúc với độ ẩm và oxy khí quyển, tạo ra các "điểm tối" (dark spots) phá hủy linh kiện.

Luận án định vị vị trí học thuật bằng cách kết nối trực tiếp các khoảng trống trên: phát triển kỹ thuật chế tạo màng mỏng oxit kẽm pha tạp nhôm (AZO) như một vật liệu TCO thay thế đầy tiềm năng cho ITO; kết hợp hệ vật liệu phân tử nhỏ Alq3 và polymer MEH-PPV với các cấu trúc hạt nano oxit vô cơ (nc-TiO2, nc-MoO3) để tạo vật liệu composite lai (hybrid nanocomposites). Luận án so sánh đối chiếu trực tiếp với hai chuẩn mực quốc tế: mô hình bốc bay chân không Alq3 chuẩn của Kodak (Tang & Van Slyke, 1987) và cấu hình polymer MEH-PPV chuẩn của Cambridge Display Technology (Friend et al., 1999). Nghiên cứu chứng minh rằng việc chèn lớp biến tính oxit vô cơ không chỉ hạ thấp điện áp kích hoạt (turn-on voltage) mà còn nâng cao độ bền quang điện của linh kiện trong điều kiện thí nghiệm thực tế.

Đóng góp lý thuyết và khung phân tích

Đóng góp cho lý thuyết

Luận án đóng góp sâu sắc vào việc làm sáng tỏ lý thuyết bán dẫn hữu cơ thông qua việc mở rộng mô hình tổ hợp tuyến tính các vân đạo nguyên tử (Linear Combination of Atomic Orbitals - LCAO) và mô hình dải năng lượng phân tử HOMO-LUMO. Trong các polymer liên hợp như PPV và MEH-PPV, các nguyên tử carbon ở trạng thái lai hóa sp² tạo thành ba liên kết σ định xứ mạnh trong mặt phẳng với góc liên kết 120°, trong khi các vân đạo $p_z$ không lai hóa định hướng vuông góc với mặt phẳng phân tử chồng chập nhau tạo thành hệ liên kết π phi định xứ.

Sự xen phủ của các vân đạo π dẫn đến sự tách mức năng lượng thành dải liên kết π (tương đương dải hóa trị trong bán dẫn vô cơ) với mức bị chiếm cao nhất là HOMO (Highest Occupied Molecular Orbital), và dải phản liên kết π* (tương đương dải dẫn) với mức trống thấp nhất là LUMO (Lowest Unoccupied Molecular Orbital). Khoảng cách năng lượng $E_g = E_{\text{LUMO}} - E_{\text{HOMO}}$ xác định độ rộng vùng cấm quang học, thường nằm trong khoảng 1.5 eV đến 3.0 eV, cho phép phát xạ photon trực tiếp trong dải ánh sáng nhìn thấy.

       MỨC NĂNG LƯỢNG VÀ CƠ CHẾ TẠO POLARON TRONG POLYMER LIÊN HỢP

  E (eV)
    ▲
    │   ───────────────────────────  LUMO (Dải phản liên kết π*)
    │        ───               ───  Mức Polaron điện tử (P⁻)
    │         ▲                 ▲
    │         │  Vùng cấm       │   Quang phát quang (PL) /
    │         │  Eg: 1.5-3.0 eV │   Điện phát quang (EL) -> hν
    │         ▼                 ▼
    │        ───               ───  Mức Polaron lỗ trống (P⁺)
    │   ───────────────────────────  HOMO (Dải liên kết π)
    └────────────────────────────────────────────────────────► Trục tọa độ

Về mặt động học hạt tải, luận án củng cố lý thuyết chuẩn hạt polaron trong chất rắn hữu cơ: khi tiêm điện tích từ điện cực vào chuỗi polymer, tương tác tĩnh điện mạnh kết hợp với biến dạng mạng cục bộ (electron-phonon coupling) làm thay đổi độ dài liên kết đơn/đôi cục bộ, hình thành các mức năng lượng cục bộ của polaron dương ($P^+$) nằm ngay trên đỉnh HOMO và polaron âm ($P^-$) nằm ngay dưới đáy LUMO. Luận án mở rộng lý thuyết chuyển dịch điện tích khi tích hợp các hạt nano vô cơ: các hạt nc-TiO2 và nc-MoO3 đóng vai trò như các tâm bẫy điện tích phân tán và tâm tái phân bố điện trường nội tại, làm giảm năng lượng hoạt hóa của quá trình nhảy bước polaron (polaronic hopping conduction) giữa các mạch phân tử polymer.

Khung phân tích độc đáo

Khung phân tích của nghiên cứu tích hợp liên ngành ba hệ thống lý thuyết nền tảng:

  1. Thuyết cấu trúc điện tử lượng tử LCAO/Hückel: Xác định cấu hình spin, năng lượng liên kết C-C ($1.45\text{ \AA}$), C=C ($1.33\text{ \AA}$), và vòng benzene ($1.39\text{ \AA}$), giải thích sự phụ thuộc của vùng cấm $E_g$ vào độ dài liên kết phối hợp $n_{\text{rep}}$ theo hệ thức: $$E_n = E_\infty - \frac{\text{const}}{n_{\text{rep}}}$$
  2. Lý thuyết tiếp xúc dị thể và rào thế năng Schottky/Mott-Schottky: Phân tích độ lệch rào thế tiêm hạt tải tại các mặt phân giới: Anốt/HIL ($ITO \rightarrow PVK$), HIL/HTL, EML/ETL, và ETL/Catốt ($Alq3 \rightarrow LiF/Al$).
  3. Lý thuyết quang phổ học phân tử và tái hợp phi bức xạ: Sử dụng phổ hấp thụ cảm photon (Photo-Induced Absorption - PIA), phổ huỳnh quang (PL) và điện phát quang (EL) để định lượng tỷ lệ phát xạ exciton đơn (Singlet Excitons - SE) so với các quá trình phân rã không phát quang qua trạng thái exciton bội ba (Triplet Excitons - TE) và truyền điện tích liên chuỗi (Interchain Charge Transfer - ICT).

Điều kiện biên phân tích được xác định rõ: quá trình truyền tải điện tích trong màng hữu cơ thuần túy bị giới hạn bởi cơ chế dẫn dòng giới hạn điện tích không gian (Space-Charge-Limited Current - SCLC) với độ linh động hạt tải thấp hơn từ 4 đến 6 bậc độ lớn so với bán dẫn vô cơ.

Phương pháp nghiên cứu tiên tiến

Thiết kế nghiên cứu

Luận án tuân thủ nghiêm ngặt quan điểm nhận thức luận thực chứng (Positivism / Experimental Empirical Realism), trong đó mọi kết luận khoa học đều được suy diễn từ dữ liệu đo đạc thực nghiệm định lượng có tính lặp lại độc lập. Thiết kế nghiên cứu đa tầng (multi-level experimental design) bao gồm 4 giai đoạn logic chặt chẽ:

┌─────────────────────────────────────────────────────────────────────────────┐
│ 1. CHẾ TẠO VẬT LIỆU MÀNG MỎNG & NANOCOMPOSITE                               │
│    - TCO: Phún xạ RF Magnetron / Sol-gel (ITO, AZO trên Glass/PET)          │
│    - Lớp hữu cơ: Bốc bay nhiệt chân không (Alq3) / Phủ quay Spin-coating    │
│      (PVK, MEH-PPV)                                                         │
│    - Oxit kim loại: Tổng hợp nc-TiO2 (biến tính Acid Oleic/PEG), nc-MoO3    │
│      (ủ nhiệt 450°C)                                                        │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       ▼
┌─────────────────────────────────────────────────────────────────────────────┐
│ 2. ĐẶC TRƯNG HÓA LÝ VÀ QUANG HỌC VẬT LIỆU                                   │
│    - Cấu trúc & Hình thái: XRD, SEM, FE-SEM                                 │
│    - Dao động phân tử: FT-IR, Micro-Raman                                   │
│    - Tính chất quang học: UV-Vis Transmittance/Absorption, Ellipsometry     │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       ▼
┌─────────────────────────────────────────────────────────────────────────────┐
│ 3. TÍCH HỢP LINH KIỆN OLED ĐA CẤU HÌNH TRONG HỆ TOÀN CHÂN KHÔNG             │
│    - Chuẩn bị đế -> Tạo màng TCO -> Tạo lớp truyền dẫn/phát quang -> Catốt  │
│    - Kiến trúc: Đơn lớp, Đa lớp (PVK/Alq3/LiF/Al), Dẻo (PET/AZO),           │
│      Trong suốt (TOLED), Đảo (OILED: Mo/nc-MoO3)                            │
└──────────────────────────────────────┬──────────────────────────────────────┘
                                       ▼
┌─────────────────────────────────────────────────────────────────────────────┐
│ 4. ĐẶC TRƯNG QUANG - ĐIỆN VÀ KHẢO SÁT SUY THOÁI                             │
│    - Đo đặc tuyến dòng - điện áp (I-V) theo chế độ quét áp vòng (Cyclic)    │
│    - Đo đặc tuyến cường độ sáng - điện áp (L-V), phổ PL và EL               │
│    - Khảo sát ảnh hưởng môi trường: Đo suy giảm trong không khí vs Chân     │
│      không (10⁻⁵ Torr)                                                      │
└─────────────────────────────────────────────────────────────────────────────┘

Quy trình nghiên cứu rigorous

Quy trình chế tạo mẫu và thu thập dữ liệu được kiểm soát nghiêm ngặt qua các hệ thiết bị chuyên dụng được xây dựng tại phòng thí nghiệm:

  • Chế tạo anốt trong suốt AZO: Sử dụng hệ phún xạ RF Magnetron từ bia gốm ZnO ép pha tạp 2% khối lượng Al2O3 thiêu kết ở nhiệt độ cao. Khảo sát công suất phún xạ ở các mức $0.22\text{ W}$, $0.49\text{ W}$ và $0.8\text{ W}$ trên đế PET và thủy tinh. Đối với phương pháp sol-gel, màng AZO được chế tạo từ dung dịch kẽm axetat dehydrat và nhôm clorua, phủ kéo từ 3 đến 10 lớp, sau đó ủ nhiệt chân không ở các mốc nhiệt độ: $25^\circ\text{C}$, $100^\circ\text{C}$, $250^\circ\text{C}$, $350^\circ\text{C}$ và $450^\circ\text{C}$.
  • Chế tạo lớp hữu cơ phát quang và truyền dẫn: Màng Alq3 được bốc bay nhiệt trong buồng chân không cao ($10^{-5}\text{ Torr}$) với các khối lượng vật liệu chính xác: $5\text{ mg}$, $10\text{ mg}$ và $15\text{ mg}$ nhằm kiểm soát độ dày màng. Màng polymer MEH-PPV và PVK được chế tạo bằng phương pháp phủ quay ly tâm (spin-coating) từ dung dịch hòa tan trong dung môi chlorobenzene/toluene trong buồng sạch glovebox có kiểm soát độ ẩm và nồng độ oxy.
  • Tổng hợp tổ hợp nanocomposite: Hạt nano oxit titan (nc-TiO2) được biến tính bề mặt bằng acid oleic và poly(ethylene glycol) (PEG) với tỷ lệ hàm lượng nạp khác nhau để ngăn chặn sự kết tụ hạt và tạo màng oxit xốp rỗng đều đặn kích thước vài trăm nanomet chứa polymer dẫn. Màng nc-MoO3 được chế tạo bằng phương pháp oxy hóa nhiệt đế Molypden ở $450^\circ\text{C}$.
  • Độ tin cậy và chuẩn hóa đo đạc: Dữ liệu quang học của màng ITO và AZO được đo bằng phổ elip phân cực (Spectroscopic Ellipsometry) và khớp (fit) với mô hình đa lớp thực nghiệm của hãng J.A. Woollam Co. để xác định chính xác chiết suất $n(\lambda)$ và hệ số tắt $k(\lambda)$.
   BẢNG THÔNG SỐ CÔNG NGHỆ VÀ THỰC NGHIỆM CHẾ TẠO MẪU ĐIỂN HÌNH
  ┌───────────────────────┬────────────────────────────┬─────────────────────────────┐
  │ Vật liệu / Phân lớp   │ Phương pháp chế tạo        │ Điều kiện / Thông số đo     │
  ├───────────────────────┼────────────────────────────┼─────────────────────────────┤
  │ Màng mỏng ITO / AZO   │ Phún xạ RF Magnetron       │ Công suất: 0.22W, 0.49W,    │
  │                       │ hoặc Sol-gel               │ 0.8W; Ủ: 25°C đến 450°C    │
  ├───────────────────────┼────────────────────────────┼─────────────────────────────┤
  │ Màng truyền điện tử   │ Bốc bay chân không cao     │ Khối lượng: 5 mg, 10 mg,    │
  │ Alq3                  │ (10⁻⁵ Torr)                │ 15 mg                       │
  ├───────────────────────┼────────────────────────────┼─────────────────────────────┤
  │ Màng truyền lỗ trống  │ Phủ quay ly tâm            │ Nồng độ dung dịch chuẩn,    │
  │ PVK, MEH-PPV          │ (Spin-coating)             │ quay trong Glovebox         │
  ├───────────────────────┼────────────────────────────┼─────────────────────────────┤
  │ Tổ hợp Nanocomposite  │ Phân tán hạt nc-TiO2,      │ Biến tính Acid Oleic, PEG;  │
  │ PVK/MEH-PPV + Oxit    │ nc-MoO3 vào polymer        │ Ủ nhiệt MoO3 ở 450°C       │
  └───────────────────────┴────────────────────────────┴─────────────────────────────┘

Dữ liệu và phân tích

Đặc trưng dòng - điện áp (I-V) được thu thập tự động qua hệ thống nguồn phát/đo tích hợp kết nối máy tính, quét điện áp liên tục theo chu trình thuận nghịch (cyclic voltage mode) trong dải từ $-10\text{ V}$ đến $+15\text{ V}$. Cường độ phát quang quang học (PL) được kích thích bằng laser tử ngoại ($\lambda = 337.1\text{ nm}$) và ghi nhận qua máy đơn sắc quang phổ kế phân giải cao.

Phát hiện đột phá và implications

Những phát hiện then chốt

  1. Hiện thực hóa thành công màng anốt trong suốt AZO trên đế dẻo: "Màng mỏng dẫn điện trong suốt dùng làm anôt trong OLED đóng vai trò rất quan trọng, chúng vừa là nguồn cung cấp lỗ trống vừa cho phép ánh sáng phát ra từ chất phát quang (gọi là cửa sổ ‘thoát’ ánh sáng của linh kiện OLED)" (Trần Quang Trung, 2007). Màng AZO chế tạo bằng phún xạ ở công suất $0.8\text{ W}$ trên đế PET và màng AZO sol-gel pha tạp 2% Al sau khi ủ chân không $450^\circ\text{C}$ đạt độ truyền qua quang học $>85%$ ở vùng khả kiến ($400 - 800\text{ nm}$), điện trở mặt giảm mạnh, đáp ứng đầy đủ tiêu chuẩn quang điện để thay thế màng ITO truyền thống.
  2. Hiệu ứng cộng hưởng quang huỳnh quang trong tổ hợp lai Polymer/nc-TiO2: Phổ quang huỳnh quang của màng tổ hợp $MEH\text{-}PPV + nc\text{-}TiO_2$ và $PVK + nc\text{-}TiO_2$ cho thấy sự gia tăng đột biến về cường độ phát xạ đỉnh so với màng polymer thuần khiết. Các hạt nc-TiO2 kích thước nanomet biến tính bằng acid oleic không làm phá vỡ cấu trúc liên hợp chuỗi của MEH-PPV (chứng minh qua phổ vi Raman không xuất hiện dịch chuyển đỉnh biến dạng liên kết) mà đóng vai trò như các bẫy tán xạ ánh sáng, hỗ trợ phân tách exciton và tái kết hợp bức xạ hiệu quả.
  3. Kiểm soát tính chất chỉnh lưu Diode qua độ dày màng Alq3: Khảo sát đặc tuyến I-V của hệ $AZO/Alq3/Al$ và $ITO/Alq3/Al$ với các khối lượng bốc bay $5\text{ mg}$, $10\text{ mg}$ và $15\text{ mg}$ chứng minh rằng lớp Alq3 ở mức $10\text{ mg}$ tạo ra độ dày tối ưu, mang lại đặc trưng chỉnh lưu diode hoàn hảo với tỷ số chỉnh lưu dòng thuận/nghịch đạt hơn 3 bậc độ lớn, điện áp ngưỡng kích hoạt dòng thấp ($V_{\text{th}} \approx 3.5\text{ V}$).
  4. Cơ chế suy thoái linh kiện trong môi trường khí quyển: Phép đo đặc tuyến I-V và cường độ điện phát quang (EL) lặp lại theo thời gian cho thấy linh kiện $ITO/MEH\text{-}PPV/Al$ đo ngoài không khí bị suy giảm dòng phát quang hơn 70% chỉ sau 5 lần đo (mỗi lần cách nhau 4 phút) do sự thâm nhập của oxy và hơi nước gây oxy hóa catốt nhôm. Ngược lại, khi đo trong môi trường chân không, linh kiện duy trì độ ổn định dòng và cường độ phát sáng gần như nguyên vẹn sau nhiều giờ.
  5. Chế tạo thành công OLED trong suốt (TOLED) và OLED đảo (OILED): Luận án đã hiện thực hóa cấu hình TOLED $ITO/MEH\text{-}PPV/AZO$ phát xạ hai mặt và cấu hình OILED đế kim loại $Mo/nc\text{-}MoO_3/PVK/Al$. Trong đó, "màng dẫn điện trong suốt AZO được phủ trên đế hữu cơ thay thế cho các catốt kim loại công thoát thấp dễ bị tác động của môi trường (oxy hoá …) làm ảnh hưởng đến tính năng phun điện tử và làm giảm tuổi thọ của OLED" (Trần Quang Trung, 2007). Lớp biến tính $nc\text{-}MoO_3$ hoạt động như một lớp tiêm lỗ trống hiệu năng cao, bảo vệ linh kiện khỏi hiện tượng ngắn mạch cơ học.
   SO SÁNH CÁC CẤU TRÚC LINH KIỆN VÀ ĐẶC TUYẾN QUANG ĐIỆN
  ┌─────────────────────────┬───────────────────────────┬────────────────────────────┐
  │ Cấu hình linh kiện      │ Đặc tính vận hành I-V     │ Cơ chế & Hiệu năng phát xạ │
  ├─────────────────────────┼───────────────────────────┼────────────────────────────┤
  │ ITO / MEH-PPV / Al      │ Ngưỡng dẫn: ~2.5V - 3.0V; │ Phát xạ cam-đỏ đặc trưng;  │
  │ (Cấu hình đơn lớp chuẩn)│ Dễ suy thoái trong khí quyển│ nhạy cảm cao với oxy ẩm  │
  ├─────────────────────────┼───────────────────────────┼────────────────────────────┤
  │ ITO/PVK/MEH-PPV/Ag      │ Phun điện tích cân bằng;  │ Cường độ EL cao gấp 2-3 lần│
  │ (Đa lớp bậc thang)      │ Giảm dòng rò phân cực ngực│ do lớp đệm PVK chặn e⁻     │
  ├─────────────────────────┼───────────────────────────┼────────────────────────────┤
  │ ITO / MEH-PPV / AZO     │ Chỉnh lưu tốt;            │ Phát xạ hai mặt bề mặt;    │
  │ (TOLED trong suốt)      │ Hoạt động ổn định 2-10V   │ Độ trong suốt quang >75%   │
  ├─────────────────────────┼───────────────────────────┼────────────────────────────┤
  │ Mo/nc-MoO3/PVK/Al       │ Truyền dẫn lỗ trống tăng; │ Độ bền cơ-nhiệt vượt trội; │
  │ (OILED cấu trúc đảo)    │ Tiếp xúc Ohmic cải thiện  │ Thích hợp tích hợp vi mạch │
  └─────────────────────────┴───────────────────────────┴────────────────────────────┘

Implications đa chiều

  • Về mặt học thuật: Cung cấp mô hình định lượng về vai trò của oxit kim loại kích thước nano trong việc điều biến cấu trúc năng lượng bề mặt và động học exciton trong màng polymer bán dẫn.
  • Về mặt phương pháp luận: Xác lập quy trình công nghệ chuẩn từ khâu tổng hợp hóa học, xử lý bề mặt bằng axit photphoric ($H_3PO_4$), lắng đọng màng trong chân không đến đóng gói đo đạc kín khí, áp dụng hiệu quả cho các phòng thí nghiệm bán dẫn tại các nước đang phát triển.
  • Về mặt thực tiễn và công nghiệp: Mở ra lộ trình sản xuất màn hình dẻo (FOLED), kính thông minh tự phát sáng (TOLED), và linh kiện chiếu sáng rắn tiết kiệm điện với giá thành vật liệu thấp hơn 40-60% so với công nghệ bán dẫn vô cơ.
  • Về mặt chính sách khoa học: Chứng minh năng lực tự chủ công nghệ chế tạo linh kiện quang điện tử tiên tiến tại Việt Nam, đóng góp cơ sở dữ liệu quan trọng cho các chương trình phát triển vật liệu mới cấp quốc gia.

Limitations và Future Research

Luận án thẳng thắn thừa nhận các giới hạn kỹ thuật tại thời điểm nghiên cứu:

  1. Công nghệ đóng gói (encapsulation) chưa hoàn thiện: Do hạn chế về màng rào cản khí siêu mỏng (thin-film ultra-barrier encapsulation), linh kiện chưa thể duy trì tuổi thọ dài hạn trong điều kiện khí hậu nhiệt đới nóng ẩm của Việt Nam nếu không có buồng bảo vệ chân không.
  2. Hiệu suất lượng tử nội bị giới hạn bởi huỳnh quang thuần: Nghiên cứu tập trung vào các vật liệu phát huỳnh quang (fluorescent materials) như Alq3 và MEH-PPV với trần hiệu suất singlet 25%, chưa áp dụng các phức chất kim loại chuyển tiếp phát lân quang (phosphorescent dopants như phức chất Iridium/Platinum: PtOEP, btpIr(acac)) để khai thác 75% exciton triplet.
  3. Độ nhám màng sol-gel: Màng AZO chế tạo bằng phương pháp sol-gel nhiều lớp vẫn còn tồn tại các vi lỗ xốp và độ nhám bề mặt nhất định so với phương pháp phún xạ cao tần, đòi hỏi quy trình ủ nhiệt kéo dài.

Chương trình nghiên cứu tiếp nối trong tương lai bao gồm:

  • Hướng 1: Nghiên cứu chế tạo OLED lân quang (PhOLED) và OLED huỳnh quang trễ nhiệt kích hoạt (TADF) nhằm đạt hiệu suất lượng tử nội 100%.
  • Hướng 2: Ứng dụng kỹ thuật lắng đọng lớp nguyên tử (Atomic Layer Deposition - ALD) để tạo màng chắn ẩm nano vô cơ ($Al_2O_3/ZrO_2$) bảo vệ trực tiếp trên bề mặt linh kiện dẻo.
  • Hướng 3: Phát triển công nghệ in phun (inkjet printing) và in cuộn (roll-to-roll) màng polymer dẫn để chế tạo màn hình OLED khổ lớn với chi phí siêu rẻ.
  • Hướng 4: Tích hợp linh kiện phát quang OLED với pin mặt trời hữu cơ (Organic Photovoltaics - OPV) và transistor màng mỏng hữu cơ (OTFT) trên cùng một đế dẻo để tạo mạch tích hợp quang điện tử hữu cơ hoàn chỉnh.

Tác động và ảnh hưởng

Luận án của TS. Trần Quang Trung đã tạo ra tiếng vang học thuật lớn trong cộng đồng vật lý chất rắn và khoa học vật liệu tại Việt Nam. Công trình đã trực tiếp dẫn đến việc thiết lập Phòng thí nghiệm Vật liệu Bán dẫn và Phát quang Hữu cơ tại Khoa Vật lý, Trường Đại học Khoa học Tự nhiên TP.HCM—phòng thí nghiệm chuyên sâu đầu tiên ở khu vực phía Nam nghiên cứu về OLED. Các kết quả của luận án đã được công bố trên nhiều bài báo tại các tạp chí khoa học uy tín trong nước và các kỷ yếu hội nghị quốc tế chuyên ngành.

Về mặt công nghiệp và xã hội, nghiên cứu đặt những viên gạch kỹ thuật đầu tiên hỗ trợ ngành công nghiệp chế tạo hiển thị và chiếu sáng rắn tại Việt Nam trong quá trình chuyển đổi từ đèn huỳnh quang và màn hình CRT/LCD cồng kềnh sang kỷ nguyên màn hình OLED phẳng, mỏng, tiết kiệm năng lượng. Về mặt đào tạo, đề tài đã trực tiếp tham gia đào tạo đội ngũ cán bộ khoa học trẻ, thạc sĩ và kỹ sư vật lý chất rắn có tay nghề cao trong lĩnh vực công nghệ chân không và quang điện tử.

Đối tượng hưởng lợi

  • Nghiên cứu sinh và học viên cao học: Tiếp cận tài liệu tổng quan toàn diện về lý thuyết polaron, cấu trúc vùng HOMO-LUMO, và quy trình thực nghiệm chế tạo màng mỏng chi tiết có thể tái lập trong phòng thí nghiệm.
  • Các nhà khoa học và giảng viên đại học: Sử dụng khung phân tích quang - điện tích hợp và các mô hình mô phỏng phổ elip (Ellipsometry) làm tài liệu chuẩn mực trong nghiên cứu và giảng dạy chuyên ngành Vật lý bán dẫn và Vật liệu quang điện tử.
  • Kỹ sư R&D trong ngành công nghiệp điện tử - chiếu sáng: Nắm bắt bí quyết công nghệ chế tạo anốt AZO giá rẻ, kỹ thuật xử lý bề mặt đế, và các giải pháp cấu trúc (TOLED, OILED) để phát triển sản phẩm thương mại.
  • Các nhà hoạch định chính sách KH&CN: Có thêm luận cứ thực tiễn vững chắc để xây dựng các chương trình đầu tư trọng điểm vào lĩnh vực công nghệ vi điện tử, bán dẫn và vật liệu bán dẫn mới tại Việt Nam.

Câu hỏi chuyên sâu

1. Đóng góp lý thuyết độc đáo nhất của luận án là gì và đã mở rộng lý thuyết nào?

Đóng góp độc đáo nhất là việc mở rộng Thuyết cấu trúc dải năng lượng phân tử (LCAO-MO) và Mô hình Polaron liên hợp sang hệ vật liệu nanocomposite lai hữu cơ - vô cơ ($MEH\text{-}PPV/PVK + nc\text{-}TiO_2/nc\text{-}MoO_3$). Luận án chứng minh rằng việc pha trộn các hạt oxit kim loại vùng cấm rộng không làm đứt gãy chiều dài liên kết liên hợp của chuỗi polymer mà tạo ra các vi tiếp xúc dị thể phân tán, giúp hạ thấp rào thế tiêm hạt tải và thúc đẩy tái hợp exciton bức xạ.

2. Điểm cách tân trong phương pháp nghiên cứu so với các công bố quốc tế trước đó?

So với nghiên cứu bốc bay chân không thuần túy của Tang & Van Slyke (1987) và phủ màng polymer đơn thuần của Burroughes et al. (1990), luận án đã:

  • Tự thiết kế và chế tạo hệ tích hợp "toàn chân không" nối liền buồng phún xạ TCO, buồng bốc bay hữu cơ, lò sấy ủ nhiệt và buồng sạch glovebox qua các van cổng chân không chuyên dụng.
  • Thay thế hoàn toàn catốt kim loại kiềm không bền bằng điện cực oxit trong suốt AZO trên đế dẻo PET, tạo ra cấu hình TOLED đối xứng quang học phát xạ hai mặt.

3. Phát hiện thực nghiệm nào gây bất ngờ nhất trong quá trình khảo sát đặc tuyến quang điện?

Phát hiện bất ngờ nhất là hiện tượng tăng cường quang huỳnh quang (PL enhancement) vượt bậc khi nạp hạt nano vô cơ $nc\text{-}TiO_2$ biến tính acid oleic vào màng MEH-PPV. Thay vì gây dập tắt huỳnh quang (fluorescence quenching) do bẫy điện tích không bức xạ như các dự đoán lý thuyết thông thường về sai hỏng giao diện, cấu trúc xốp đồng đều của $TiO_2$ lại đóng vai trò như một môi trường khuếch tán vi quang học (micro-optical scattering medium), làm tăng hiệu suất truyền năng lượng exciton.

4. Luận án có cung cấp quy trình thực nghiệm chi tiết cho phép lặp lại kết quả không?

Có. Toàn bộ các thông số công nghệ—từ tỷ lệ pha tạp 2% Al trong bia ZnO, công suất phún xạ ($0.22\text{ W} - 0.8\text{ W}$), nhiệt độ ủ chân không ($25^\circ\text{C} - 450^\circ\text{C}$), khối lượng bốc bay Alq3 ($5\text{ mg}, 10\text{ mg}, 15\text{ mg}$), quy trình xử lý đế ITO bằng $H_3PO_4$ trong 5 phút, đến các bước quét áp I-V—đều được mô tả chi tiết với đầy đủ hình ảnh thiết bị, sơ đồ nguyên lý và đồ thị dữ liệu gốc.

5. Chương trình nghiên cứu 10 năm được định hình từ luận án như thế nào?

Luận án vạch ra lộ trình 10 năm phát triển cho phòng thí nghiệm gồm: (1) Hoàn thiện công nghệ chế tạo màn hình hiển thị ma trận điểm (dot-matrix display) với các ô cơ sở 3 màu đỏ - xanh lá - xanh dương (RGB); (2) Phát triển các cảm biến sinh hóa học và pin mặt trời hữu cơ dựa trên nền tảng màng polymer dẫn; (3) Nghiên cứu công nghệ đóng gói nano dẻo để đưa linh kiện OLED từ phòng thí nghiệm ra ứng dụng đời sống.

Kết luận

Luận án tiến sĩ của tác giả Trần Quang Trung đã hoàn thành xuất sắc các mục tiêu nghiên cứu với 5 đóng góp học thuật và thực tiễn cốt lõi:

  1. Thiết lập thành công nền tảng công nghệ thực nghiệm: Xây dựng hoàn chỉnh hệ thống thiết bị chế tạo linh kiện màng mỏng bán dẫn hữu cơ tích hợp buồng sạch và buồng chân không cao tại Đại học Khoa học Tự nhiên TP.HCM.
  2. Làm chủ công nghệ màng dẫn điện trong suốt AZO: Chế tạo thành công màng AZO trên cả đế thủy tinh và đế dẻo PET với độ truyền qua quang học $>85%$, chứng minh tính khả thi tuyệt đối trong việc thay thế anốt ITO và catốt kim loại truyền thống.
  3. Tiên phong nghiên cứu vật liệu tổ hợp lai Nanocomposite: Khám phá cơ chế tăng cường huỳnh quang và cải thiện tiếp xúc điện trường khi kết hợp polymer dẫn (MEH-PPV, PVK) với các hạt nano oxit kim loại ($nc\text{-}TiO_2, nc\text{-}MoO_3$).
  4. Hiện thực hóa các cấu trúc OLED tiên tiến: Chế tạo và khảo sát toàn diện đặc tính quang - điện của các linh kiện OLED đơn lớp, đa lớp, OLED trong suốt (TOLED) và OLED cấu hình đảo (OILED) hoạt động ổn định ở điện áp thấp ($2 - 10\text{ VDC}$).
  5. Mở ra hướng nghiên cứu mới cho ngành vật lý chất rắn trong nước: Đặt nền móng vững chắc cho các nghiên cứu chuyên sâu về quang điện tử hữu cơ, bán dẫn mềm và vật liệu nano tại Việt Nam, bắt kịp với dòng chảy phát triển của khoa học vật liệu thế giới.
