Tổng quan về giáo trình

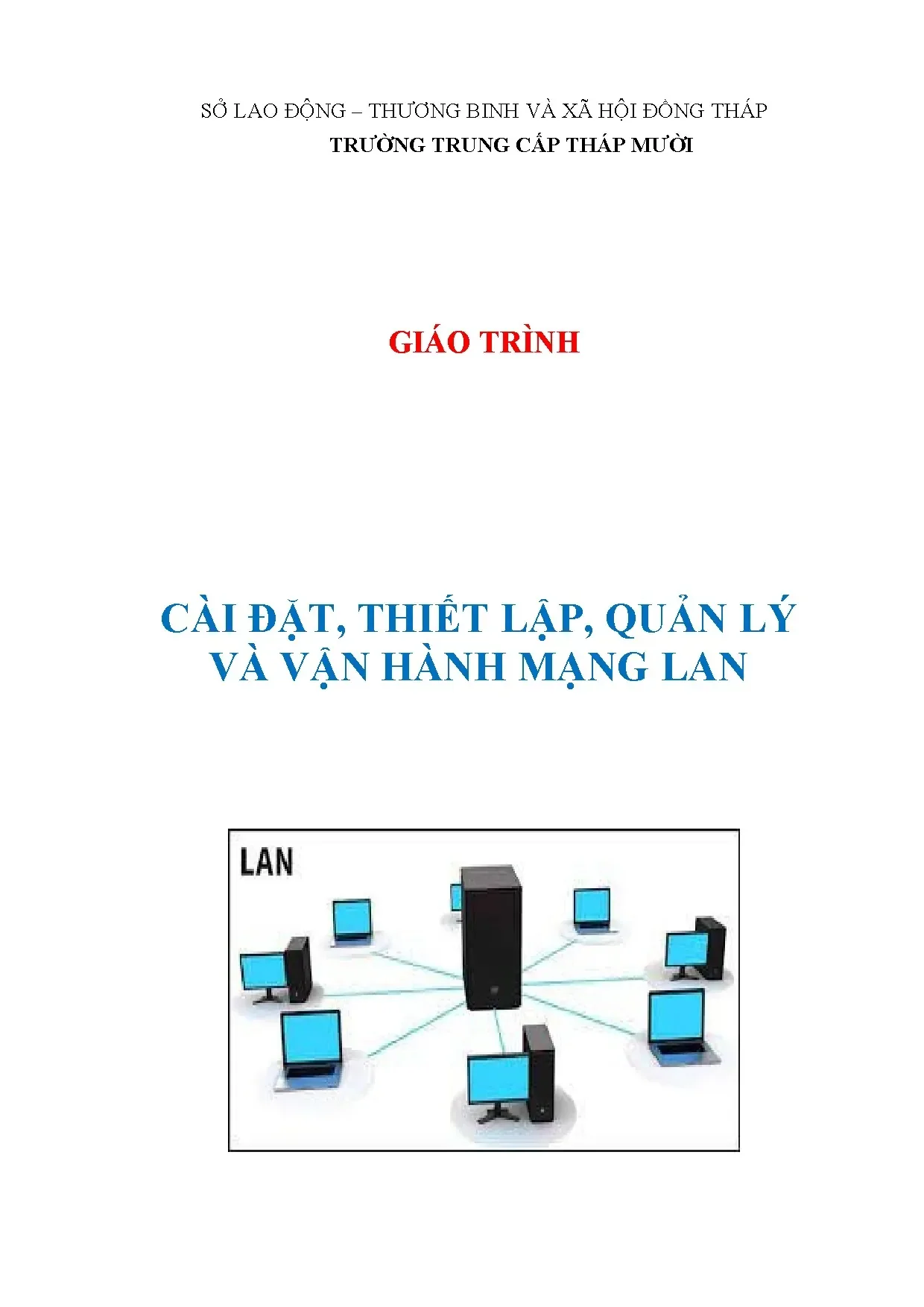

Giáo trình Cài đặt, thiết lập, quản lý và vận hành mạng LAN do Trường Trung cấp Tháp Mười (thuộc Sở Lao động – Thương binh và Xã hội tỉnh Đồng Tháp) biên soạn, là tài liệu giảng dạy chuyên môn thuộc khối ngành Công nghệ thông tin và Kỹ thuật mạng. Trong chương trình đào tạo, môn học này giữ vị trí cầu nối quan trọng giữa kiến thức phần cứng máy tính cơ bản và kỹ năng triển khai hạ tầng công nghệ thông tin ứng dụng trong doanh nghiệp.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học hệ thống tri thức nền tảng về nguyên lý mạng truyền thông, kiến trúc phân tầng, các tiêu chuẩn định danh thiết bị và phương thức truyền dẫn. Đồng thời, giáo trình xác lập mục tiêu phát triển năng lực thực hành hoàn chỉnh: từ khâu khảo sát thực địa, phân tích yêu cầu kỹ thuật, thiết kế sơ đồ mạng ở mức luận lý và vật lý, cho đến lắp đặt phần cứng, cấu hình hệ điều hành mạng, triển khai các dịch vụ và kiểm thử vận hành hệ thống mạng cục bộ (LAN).

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận từ lý thuyết trừu tượng đến mô hình hóa thực tế và quy trình kỹ thuật chuẩn hóa. Nội dung được triển khai tuần tự từ lịch sử phát triển của mạng máy tính (từ hệ thống bóng đèn điện tử thập niên 1950, hệ thống thiết bị đầu cuối IBM 3270 thập niên 1970 đến hệ điều hành mạng Arcnet năm 1977 của Datapoint Corporation), đến việc chuẩn hóa các mô hình truyền thông đa tầng và phân loại thiết bị phần cứng chuyên dụng.

Điểm đặc sắc của giáo trình là sự kết hợp chặt chẽ giữa mô hình tham chiếu lý thuyết (OSI 7 tầng của ISO) với các kiến trúc công nghiệp thực tế (SNA của IBM, bộ giao thức TCP/IP) và quy trình 6 bước thiết kế hạ tầng mạng tương tự chu trình phát triển phần mềm kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung trọng tâm của giáo trình được cấu trúc thành các khối kiến thức kỹ thuật có tính liên kết chặt chẽ:

  1. Tổng quan về mạng máy tính và phân loại mạng: Trình bày lịch sử hình thành, mục đích nối mạng (chia sẻ tài nguyên phần cứng, phần mềm, nâng cao hiệu quả khai thác thông tin). Phân loại mạng theo phạm vi địa lý: Mạng cục bộ (LAN), Mạng đô thị (MAN - bán kính dưới 100 km), Mạng diện rộng (WAN), Mạng toàn cầu (Internet, GAN) và Mạng nội bộ (Intranet). Khảo sát 5 dịch vụ Internet cơ bản: Email, News, Remote Login (Telnet, Rlogin), File Transfer (FTP), và World Wide Web (WWW dựa trên HTML và các trình duyệt như Mosaic, Netscape Navigator, Internet Explorer, Novell Web Access).
  2. Mô hình truyền thông phân tầng và chuẩn hóa: Phân tích sự cần thiết của phương pháp phân tầng (layering), mô hình truyền thông 3 tầng đơn giản (Ứng dụng, Truyền dữ liệu, Tiếp cận mạng), mô hình chuẩn hóa OSI 7 tầng của ISO (Vật lý, Liên kết dữ liệu, Mạng, Vận chuyển, Giao dịch, Trình bày, Ứng dụng) và mô hình 6 tầng SNA (Systems Network Architecture) của IBM với các khái niệm SSCP (Systems Services Control Point), Domain, nút Subarea và nút ngoại vi (Peripheral).
  3. Phân loại và nguyên lý thiết bị mạng: Khảo sát cấu trúc và nguyên tắc hoạt động của các thiết bị theo từng tầng OSI: Card mạng (NIC - Lớp 2, gắn địa chỉ MAC), Repeater (Lớp 1 - gồm Repeater điện và điện quang), Bridge (Lớp 2 - cơ chế tự học bảng địa chỉ, phân loại Bridge vận chuyển và Bridge biên dịch giữa Ethernet và Token Ring), Router (Lớp 3 - định tuyến theo thuật toán Véc-tơ khoảng cách hoặc Trạng thái tĩnh với các giao thức RIP, NLSP, OSPF, OSPF-IS), Gateway (chuyển đổi cả 7 tầng OSI để nối LAN với máy tính lớn Mainframe), và Hub (Hub bị động, Hub chủ động, Hub thông minh).
  4. Quy trình 6 giai đoạn thiết kế và xây dựng mạng: Hệ thống hóa chu trình kỹ thuật bao gồm: Thu thập yêu cầu khách hàng (phỏng vấn, khảo sát thực địa), Phân tích yêu cầu (lập bảng Đặc tả yêu cầu hệ thống), Thiết kế giải pháp (sơ đồ luận lý, sơ đồ vật lý, chọn hệ điều hành Windows NT/2000/Linux/Unix/Netware và phần mềm ứng dụng), Cài đặt mạng (lắp đặt phần cứng, cấu hình dịch vụ và phân quyền), Kiểm thử mạng, và Bảo trì hệ thống.
  5. Hình trạng mạng (Topology) và Môi trường truyền dẫn: Phân tích các cấu trúc mạng LAN: Hình sao (Star - 10BASE-T, 100BASE-T dùng cáp UTP), Tuyến tính (Bus - 10BASE5 Thicknet cáp 10mm 50 Ohm và 10BASE2 Thinnet cáp RG-58A), Hình vòng (Ring - chuyển token và vòng dự phòng), Mạng kết hợp (Star/Bus, Star/Ring). Phân loại đường truyền hữu tuyến (cáp đồng trục gầy/béo, cáp đôi xoắn, cáp quang) theo phương thức dải cơ sở (baseband) hoặc dải rộng (broadband), và đường truyền vô tuyến (sóng radio, vi ba, tia hồng ngoại).
                      TIẾN TRÌNH XÂY DỰNG HỆ THỐNG MẠNG

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống nguyên lý khoa học máy tính và mạng viễn thông cốt lõi:

  • Phương pháp phân tầng và đóng gói dữ liệu: Nguyên tắc tương tác giữa hai tầng kề nhau thông qua điểm tiếp cận giao dịch (SAP), cơ chế đóng gói (gắn thêm Header, mã kiểm lỗi CRC, số thứ tự gói tin) từ tầng cao xuống tầng thấp và mở gói tại máy nhận.
  • Phân loại giao thức truyền thông: Phân biệt giao thức hướng liên kết (connection-oriented, gồm 3 giai đoạn: thiết lập liên kết, truyền dữ liệu, hủy bỏ liên kết) và giao thức không liên kết (connectionless).
  • Phân loại chất lượng mạng và lớp giao vận: Quy định 3 loại mạng (Loại A: chất lượng chấp nhận được; Loại B: lỗi chấp nhận được nhưng sự cố báo hiệu không chấp nhận được; Loại C: không tin cậy) tương ứng với 5 lớp giao thức tầng vận chuyển (từ Class 0 - Simple Class đến Class 4 - Error Detection and Recovery Class).
  • Nguyên lý chuyển mạch và định tuyến: Cơ chế chuyển tiếp gói tin, bảng chỉ đường (Routing Table), phương thức cập nhật véc-tơ khoảng cách (Distance Vector) và trạng thái tĩnh (Link State).

Kỹ năng phát triển

Thông qua hệ thống bài học và bài tập, người học được rèn luyện các nhóm kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật (Technical skills): Nhận diện và đấu nối cáp mạng theo chuẩn kỹ thuật (UTP, Thicknet, Thinnet), bấm đầu nối, lắp đặt thiết bị trung tâm (Hub, Bridge, Switch, Router), cài đặt và cấu hình hệ điều hành mạng đa nhiệm (Windows NT/2000, Linux).
  • Kỹ năng phân tích (Analytical skills): Khảo sát thực địa công trình kiến trúc, phân tích lưu lượng và yêu cầu băng thông, đối chiếu ưu - nhược điểm của các mô hình Workgroup so với Domain để đưa ra giải pháp cấu hình phù hợp.
  • Kỹ năng thực thi chuyên nghiệp (Practical competencies): Lập bảng đặc tả kỹ thuật, thiết kế sơ đồ mạng mức luận lý (gán địa chỉ IP, chia mạng con, định tuyến), lập dự toán vật tư thiết bị mạng (chủng loại, thông số, đơn giá), và kiểm thử bảo mật phân quyền người dùng.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm kỹ thuật kết hợp giữa lý thuyết cấu trúc và thực nghiệm giải pháp. Nội dung đi từ trừu tượng hóa các khái niệm truyền thông đến cụ thể hóa thành thông số vật lý và cấu hình phần mềm.

Phương pháp giảng dạy dựa trên việc đối sánh hệ thống và phân tích ma trận kỹ thuật. Tài liệu cung cấp bảng so sánh chi tiết giữa 3 cấu trúc mạng cục bộ (Bus, Ring, Star) trên 6 tiêu chí kỹ thuật: ứng dụng thực tế, độ phức tạp cấu hình, hiệu suất dưới các mức tải lưu thông, tổng chi phí đầu tư thiết bị/đường dây, nguy cơ lỗi hệ thống và khả năng mở rộng. Điều này giúp người học hình thành tư duy lựa chọn giải pháp kỹ thuật tối ưu theo điều kiện thực tế chứ không chỉ dựa trên mức độ tiên tiến của công nghệ.

       MA TRẬN ĐỐI SÁNH ĐẶC TÍNH CÁC HÌNH TRẠNG MẠNG CỤC BỘ (TOPOLOGY)

Giáo trình tích hợp hệ thống 7 câu hỏi và bài tập chuyên sâu kèm hướng dẫn giải mẫu. Nội dung bài tập bao gồm việc định nghĩa bản chất mạng, phân tích chức năng từng tầng OSI, so sánh mô hình OSI và TCP/IP (chỉ rõ sự tích hợp các tầng và tính thực tế của các giao thức TCP/IP trên Internet), phân loại mạng theo khoảng cách địa lý và quy trình 6 bước triển khai mạng.

Trong phần tự học, tài liệu cung cấp hướng dẫn rõ ràng về cách tiếp cận phỏng vấn khách hàng phi kỹ thuật, kỹ năng quan sát thực địa tránh phá vỡ kiến trúc công trình và các bước kiểm thử hệ thống từ mức kết nối vật lý đến mức dịch vụ người dùng.

Điểm nổi bật và cập nhật

Tài liệu thể hiện các đặc điểm học thuật và kỹ thuật nổi bật được tổng hợp từ thực tiễn công nghệ mạng:

  1. Chuẩn hóa học thuật kết hợp kiến trúc thực tế: Giáo trình trình bày song song mô hình lý thuyết chuẩn hóa 7 tầng OSI của ISO cùng với kiến trúc mạng SNA do hãng IBM công bố (tháng 9/1973, đạt 20.000 trạm hoạt động). Nội dung phân tích chi tiết cơ chế quản lý theo Domain của SNA thông qua điểm điều khiển SSCP và giao thức đường truyền SDLC (Synchronous Data Link Control).
  2. Quy chuẩn thông số vật lý theo chuẩn IEEE 802: Giáo trình cung cấp thông số kỹ thuật chi tiết theo các tiêu chuẩn quốc tế:
    • Chuẩn mạng Star: IEEE 802.3 với 10BASE-T (cáp UTP, tốc độ 10 Mb/s, cự ly tối đa 100m) và 100BASE-T (100 Mb/s).
    • Chuẩn mạng Bus: IEEE 802.3 10BASE5 Thicknet (cáp đồng trục 10mm, trở kháng 50 Ohm, tốc độ 10 Mb/s, 500m/đoạn, tối đa 100 trạm, khoảng cách giữa 2 transceiver tối thiểu 2,5m) và 10BASE2 Thinnet (cáp đồng trục RG-58A, cự ly 185m, tối đa 30 trạm, khoảng cách tối thiểu giữa 2 máy là 0,5m).
  3. Phân tích cơ chế hoạt động chiều sâu của thiết bị mạng: Giáo trình làm rõ nguyên lý tự học (self-learning) của Bridge dựa trên việc đọc địa chỉ nguồn để cập nhật bảng địa chỉ và đọc địa chỉ đích để thực hiện chức năng lọc (filtering) hoặc chuyển vận (forwarding). Đồng thời, tài liệu phân tích cơ chế biên dịch gói tin giữa chuẩn Ethernet (kích thước tối đa 1500 bytes) và chuẩn Token Ring (6000 bytes), cũng như phân loại 3 dòng Hub (bị động, chủ động, thông minh) và các giao thức định tuyến Router (RIP, NLSP, OSPF, OSPF-IS).
  4. Quy trình kỹ thuật hệ thống hóa: Đưa ra phương pháp luận thiết kế mạng theo 6 giai đoạn rõ ràng, nhấn mạnh giai đoạn Thiết kế giải pháp là trọng tâm quyết định tới kinh phí, công nghệ, tính ổn định và tính pháp lý của toàn bộ dự án.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và giáo dục chuyên nghiệp:

  • Sinh viên và học viên: Dành cho học viên trình độ trung cấp, cao đẳng và sinh viên đại học các năm đầu chuyên ngành Công nghệ thông tin, Kỹ thuật mạng, Tin học ứng dụng hoặc Quản trị mạng doanh nghiệp.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần trang bị kiến thức cơ bản về Tin học đại cương, cấu trúc phần cứng máy tính cá nhân, hệ thống biểu diễn số nhị phân và nguyên lý vận hành cơ bản của hệ điều hành máy tính.
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính khóa, khung tham chiếu để xây dựng giáo án lý thuyết và bài tập thực hành thiết kế hệ thống mạng LAN cục bộ, đồng thời làm căn cứ biên soạn đề thi kết thúc môn học.
  • Kỹ thuật viên và người tự học: Phục vụ kỹ thuật viên bảo trì hệ thống, quản trị viên mạng tại các cơ quan, xí nghiệp cần tài liệu tra cứu quy chuẩn cáp mạng, cấu trúc hình trạng, nguyên lý thiết bị và các bước lập dự toán, triển khai thi công mạng nội bộ.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu phù hợp với học viên, sinh viên các trường trung cấp, cao đẳng, đại học kỹ thuật ngành Công nghệ thông tin và Kỹ thuật mạng máy tính; giảng viên cần tài liệu tham khảo giảng dạy; cùng các kỹ thuật viên CNTT làm việc trong lĩnh vực thi công, quản trị hệ thống mạng doanh nghiệp.

2. Cần kiến thức nền nào để học giáo trình này?

Người học cần có kiến thức cơ bản về tin học văn phòng, hiểu biết về các thành phần phần cứng máy tính cá nhân, nguyên lý lưu trữ dữ liệu nhị phân (0 và 1) và kỹ năng thao tác cơ bản trên các hệ điều hành máy tính.

3. Điểm khác biệt của giáo trình so với các tài liệu mạng khác là gì?

Giáo trình tích hợp đồng thời giữa nền tảng lý thuyết phân tầng chuẩn quốc tế (ISO/OSI) với các kiến trúc công nghiệp thực tế (IBM SNA, TCP/IP), đồng thời cung cấp phương pháp luận thiết kế mạng 6 bước hoàn chỉnh gắn với khảo sát thực địa và bảng thông số vật lý chuẩn hóa (IEEE 802.3 10BASE-T, 10BASE5, 10BASE2).

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên bám sát tiến trình từ lý thuyết phân tầng (mô hình 3 tầng, OSI 7 tầng) đến nguyên lý thiết bị (NIC, Repeater, Bridge, Router, Gateway), sau đó giải quyết hệ thống 7 câu hỏi ôn tập mẫu và thực hành đóng vai kỹ sư mạng thực hiện đủ 6 bước lập bảng đặc tả, vẽ sơ đồ luận lý/vật lý cho một hệ thống mạng giả định.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình cung cấp hệ thống sơ đồ minh họa kết nối, bảng chỉ đường (routing table), ma trận đối sánh các cấu trúc mạng (Bus, Ring, Star), đặc tả các chuẩn cáp IEEE 802.3 và phần hướng dẫn trả lời chi tiết cho 7 câu hỏi/bài tập ôn tập cuối bài học.

Kết luận

Giáo trình Cài đặt, thiết lập, quản lý và vận hành mạng LAN của Trường Trung cấp Tháp Mười cung cấp hệ thống tri thức chuẩn mực về lý thuyết mạng truyền thông và phương pháp luận triển khai hạ tầng mạng cục bộ. Giá trị cốt lõi của giáo trình thể hiện ở tính chuẩn hóa học thuật cao, gắn liền giữa mô hình lý thuyết với các thông số kỹ thuật và quy trình công nghiệp thực tế.

Lộ trình học tập đề xuất:

  1. Tiếp cận lịch sử phát triển, mục đích nối mạng và phân loại mạng máy tính.
  2. Nghiên cứu nguyên lý phân tầng qua mô hình OSI 7 tầng và kiến trúc SNA.
  3. Phân tích chức năng và lựa chọn thiết bị mạng (NIC, Repeater, Bridge, Router, Hub, Gateway).
  4. Khảo sát môi trường truyền dẫn, các chuẩn IEEE 802.3 và cấu trúc mạng (Star, Ring, Bus).
  5. Thực thi quy trình 6 bước thiết kế, cài đặt, kiểm thử và bảo trì hệ thống mạng LAN.

Tài liệu tham khảo và tiêu chuẩn tích hợp trong giáo trình bao gồm các khuyến nghị từ ISO, CCITT, các đặc tả tiêu chuẩn IEEE 802.3, bộ giao thức TCP/IP và kiến trúc hệ thống mạng SNA của IBM.
