Các Thuật Toán Về Đường Đi và Chu Trình Euler Trong Khoa Học Máy Tính

Khám phá luận văn thạc sĩ về các thuật toán đường đi và chu trình Euler cùng ứng dụng trong thực tiễn. Tìm hiểu kiến thức chuyên sâu.

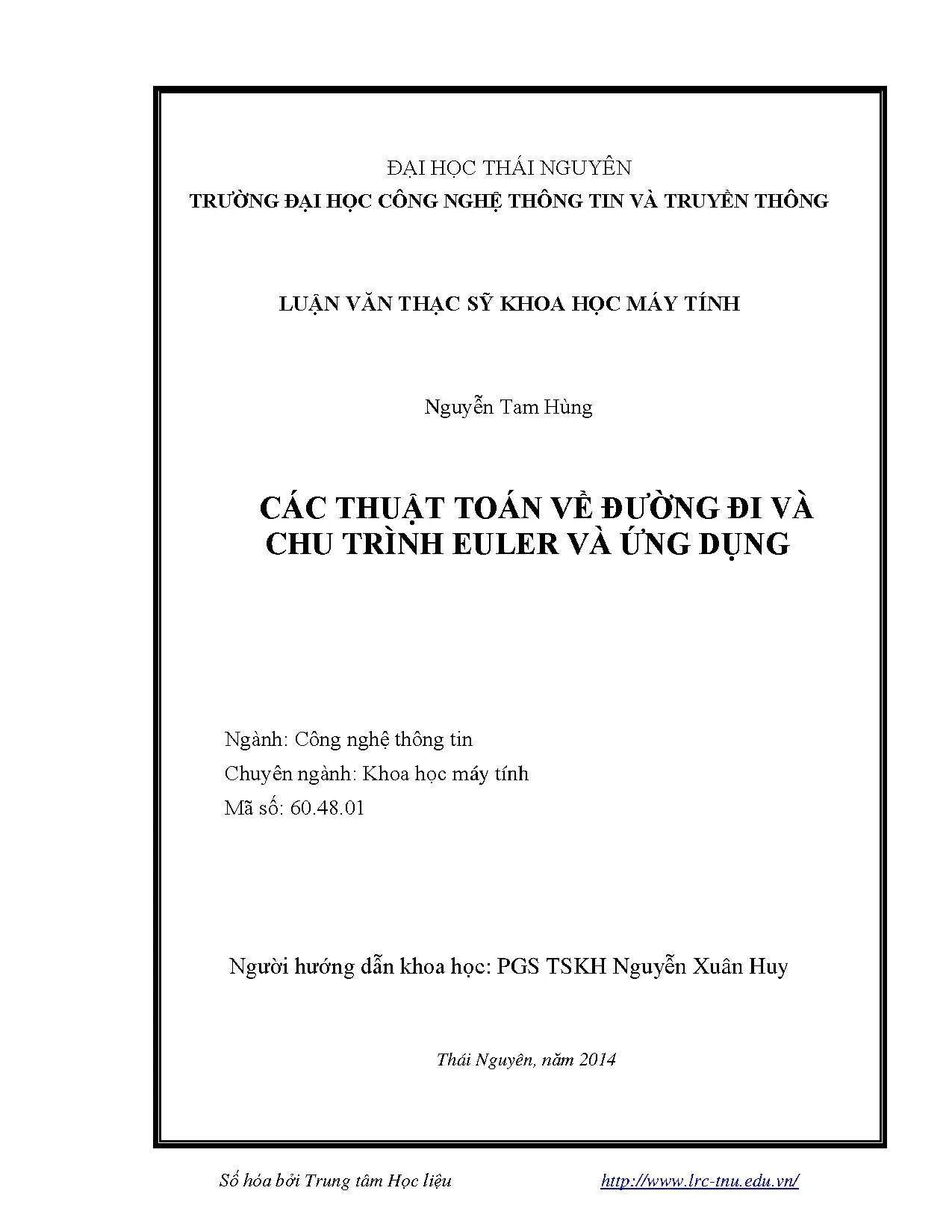

• Tác giả: Nguyễn Tam Hùng
• Người hướng dẫn: PGS TSKH Nguyễn Xuân Huy
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Công nghệ thông tin
• Đề tài: Các Thuật Toán Về Đường Đi Và Chu Trình Euler Và Ứng Dụng
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Thái Nguyên

Tóm tắt

I. Tổng quan về Thuật Toán Đường Đi và Chu Trình Euler

Thuật toán đường đi và chu trình Euler là những khái niệm quan trọng trong lý thuyết đồ thị. Chúng được phát triển từ thế kỷ XVIII và có nhiều ứng dụng trong khoa học máy tính. Đặc biệt, chu trình Euler giúp giải quyết các bài toán liên quan đến việc đi qua tất cả các cạnh của đồ thị mà không lặp lại. Việc hiểu rõ về các thuật toán này không chỉ giúp trong việc giải quyết bài toán lý thuyết mà còn trong các ứng dụng thực tiễn như lập lịch, tối ưu hóa mạng lưới.

1.1. Định nghĩa và Khái niệm cơ bản về Đồ thị

Đồ thị là một cấu trúc bao gồm các đỉnh và các cạnh nối giữa chúng. Đồ thị có thể là có hướng hoặc vô hướng. Định nghĩa cơ bản về đồ thị giúp hiểu rõ hơn về các thuật toán liên quan đến đường đi và chu trình.

1.2. Lịch sử phát triển của Thuật Toán Euler

Thuật toán Euler được phát triển bởi nhà toán học Leonhard Euler vào năm 1736. Ông đã giải quyết bài toán nổi tiếng về các cây cầu ở Königsberg, từ đó mở ra một lĩnh vực mới trong toán học và khoa học máy tính.

II. Vấn đề và Thách thức trong Thuật Toán Đường Đi

Một trong những thách thức lớn nhất trong việc áp dụng thuật toán đường đi là xác định điều kiện cần và đủ để tồn tại chu trình Euler. Đặc biệt, đồ thị phải liên thông và mọi đỉnh phải có bậc chẵn. Nếu không, việc tìm kiếm chu trình Euler sẽ trở nên phức tạp hơn. Ngoài ra, việc tổ chức dữ liệu cũng là một yếu tố quan trọng trong việc tối ưu hóa thuật toán.

2.1. Điều kiện cần và đủ cho Chu trình Euler

Theo định lý Euler, một đồ thị có chu trình Euler khi và chỉ khi nó liên thông và mọi đỉnh có bậc chẵn. Điều này tạo ra một thách thức lớn trong việc thiết kế thuật toán.

2.2. Các vấn đề trong tổ chức dữ liệu

Tổ chức dữ liệu cho các thuật toán tìm đường đi là rất quan trọng. Việc sử dụng ma trận kề hay danh sách kề có thể ảnh hưởng đến hiệu suất của thuật toán.

III. Phương pháp Tìm Đường Đi và Chu Trình Euler

Có nhiều phương pháp để tìm chu trình Euler và đường đi Euler, trong đó nổi bật là thuật toán Fleury và thuật toán Hierholzer. Mỗi phương pháp có ưu điểm và nhược điểm riêng, phù hợp với từng loại đồ thị khác nhau. Việc lựa chọn phương pháp phù hợp sẽ giúp tối ưu hóa quá trình tìm kiếm.

3.1. Thuật toán Fleury

Thuật toán Fleury là một phương pháp đơn giản để tìm chu trình Euler. Nó hoạt động bằng cách chọn các cạnh một cách cẩn thận để đảm bảo rằng đồ thị vẫn liên thông.

3.2. Thuật toán Hierholzer

Thuật toán Hierholzer là một phương pháp hiệu quả hơn để tìm chu trình Euler. Nó sử dụng một cách tiếp cận đệ quy để xây dựng chu trình từ các cạnh của đồ thị.

IV. Ứng dụng thực tiễn của Thuật Toán Đường Đi và Chu Trình Euler

Thuật toán đường đi và chu trình Euler có nhiều ứng dụng trong thực tiễn, từ việc tối ưu hóa mạng lưới giao thông đến việc lập lịch cho các nhiệm vụ trong công nghiệp. Các bài toán như bài toán cây cầu ở Königsberg hay bài toán thanh tra giao thông đều có thể được giải quyết bằng các thuật toán này.

4.1. Bài toán cây cầu ở Königsberg

Bài toán này là một trong những ứng dụng đầu tiên của chu trình Euler. Nó đã dẫn đến sự phát triển của lý thuyết đồ thị và các thuật toán liên quan.

4.2. Ứng dụng trong mạng lưới giao thông

Các thuật toán này giúp tối ưu hóa lộ trình di chuyển trong mạng lưới giao thông, từ đó giảm thiểu thời gian và chi phí.

V. Kết luận và Tương lai của Thuật Toán Đường Đi và Chu Trình Euler

Thuật toán đường đi và chu trình Euler không chỉ là những khái niệm lý thuyết mà còn có nhiều ứng dụng thực tiễn. Tương lai của các thuật toán này hứa hẹn sẽ còn phát triển hơn nữa với sự tiến bộ của công nghệ và khoa học máy tính. Việc nghiên cứu và phát triển các thuật toán mới sẽ giúp giải quyết các bài toán phức tạp hơn trong tương lai.

5.1. Xu hướng nghiên cứu trong tương lai

Nghiên cứu về các thuật toán tối ưu hóa và ứng dụng của chúng trong các lĩnh vực mới như trí tuệ nhân tạo và học máy đang trở thành xu hướng.

5.2. Tầm quan trọng của lý thuyết đồ thị

Lý thuyết đồ thị sẽ tiếp tục đóng vai trò quan trọng trong việc giải quyết các bài toán phức tạp trong khoa học máy tính và các lĩnh vực khác.

Trích đoạn nội dung tài liệu

chương 1 sẽ trình bày những khái niệm tổng quan cơ bản về lý thuyết đồ thị như: định nghĩa một đồ thị, bậc của đồ thị, tính liên thông, đường đi, chu trình của đồ thị … 1.1 Đồ thị vô hướng Định nghĩa 1.1 Đồ thị vô hướng: G = (V, E) gồm một tập V các đỉnh và tập E các cạnh [2] Mỗi cạnh e E được liên kết với một cặp đỉnh v, w ( không kể thứ tự) như hình sau Số hóa bởi Trung tâm Học liệu http://www.1 Đồ thị vô hướng với 7 đỉnh và 8 cạnh Hình 1.1 là một đồ vô hướng bao gồm: - Tập đỉnh V = {1; 2; 3; 4; 5; 6;7} - Tập cạnh E = {(1, 1); (1, 2); (2, 3); (3, 4); (4; 5); (4; 6); (1, 5)} 1.2 Bậc của đồ thị Cho đồ thị G = (V, E) Định nghĩa 1.2 Bậc của đỉnh v V là tổng số cạnh liên thuộc với nó và ký hiệu là d(v). Nếu đỉnh có khuyên thì mỗi khuyên được tính là 2 khi tính bậc, như vậy d(v) = số cạnh liên thuộc + 2* Số khuyên Từ định nghĩa suy ra đỉnh cô lập trong đồ thị đơn là đỉnh có bậc bằng 0 Số bậc lớn nhất của G ký hiệu là ∆(G), số bậc nhỏ nhất của G ký hiệu là δ(G) Đỉnh treo là đỉnh có bậc bằng 1 Định nghĩa 1.3 Số hóa bởi Trung tâm Học liệu http://www.vn/ 5 Cho G = (V, E) là đồ thị có hướng, v V, nửa bậc ra của đỉnh v, ký hiệu là d0(v) là số cung đi ra từ đỉnh v (v là đỉnh đầu) và nửa bậc vào của đỉnh v V, ký hiệu là di(v) là số cung đi tới đỉnh v ( v là đỉnh cuối) Ví dụ1.1: Xét đồ thị ở Hình 1.1 d(1) = 4; d(2) = d(4) = d(5) = 3; d(3) = 2; d(6) = 1; d(7) = 0; Đỉnh 1 có 1 khuyên liên thuộc Đỉnh 7 là đỉnh cô lập Đỉnh 6 là đỉnh treo Định nghĩa 1.4 Đồ thị đầy đủ Kn là đồ thị đơn, đủ n đỉnh ( mỗi cặp đỉnh đều có duy nhất 1 cạnh liên kết) Ví dụ 1.2 Đồ thị đầy đủ với 5 đỉnh Trong Hình 1.2 đồ thị K là một đồ thị đầy đủ có tất cả 5 đỉnh, mỗi cặp đỉnh đều có duy nhất 1 cạnh liên kết.1 Mọi đỉnh của đồ thị Kn có bậc n – 1 và Kn có n(n – 1) / 2 cạnh Số hóa bởi Trung tâm Học liệu http://www.vn/ 6 Định nghĩa 1. Vectơ bậc d(V) của đồ thị G là dãy các bậc của tất cả các đỉnh của G sắp xếp giảm dần. Vectơ v gồm các số tự nhiên gọi là Vectơ đồ thị.

Nếu tồn tại đơn thì đồ thị có vectơ bậc là v. Ghi chú: Từ bổ đề bắt tay suy ra trong vectơ đồ thị số thành phần lẻ là số chẵn.3 Vectơ [3, 3, 2, 2] là Vectơ đồ thị vì nó là vectơ bậc của đồ thị sau 1 2 4 3 Hình 1.3 Đồ thị có vectơ bậc [3, 3, 2, 2] Ngược lại [3, 3, 3, 1] không phải là vectơ đồ thị vì nếu tồn tại đồ thị G(4 đỉnh ) có vectơ bậc là [3, 3, 3, 1] thì sau khi loại đỉnh bậc 1 và cạnh liên thuộc nó ta nhận được đồ thị 3 đỉnh không đơn vì có đỉnh bậc 3, suy ra G cũng không đơn., dn], n 2, là Vectơ n số tự nhiên thỏa mãn n–1 d1 d2. dn 0 Cho v’ là vectơ nhận được từ v bằng cách bỏ thành phần d1 và trừ bớt 1 trong d1 thành phần tiếp theo. Ký hiệu v1 là vectơ v’ trong đó các thành phần được sắp xếp giảm dần.

Khi đó v là vectơ đồ thị khi và chỉ khi v1 là vectơ đồ thị. Số hóa bởi Trung tâm Học liệu http://www.vn/ 7 Sử dụng định lý Hakimi- Havel ta có thể đưa ra thuật toán kiểm tra xem 1 vectơ có phải là vectơ đồ thị không như sau Thuật toán 1.1 Kiểm tra vectơ đồ thị * Đầu vào: vectơ v= [d1, d2, ., dn] gồm n số nguyên giảm dần * Đầu ra: kết luận v là vectơ đồ thị hay v không là vectơ đồ thị * Các bước: Bước 0( khởi tạo): Đặt k: = n và u: = v = [d1, d2, ., dn] Bước 1: Nếu u có thành phần lơn hơn ( k – 1) hoặc nhỏ hơn 0, thì sang bước 4. Bước 2: Nếu các thành phần của u đều là số 0 thì sang bước 5 Bước 3( Bước lặp): Cho u’ là vectơ nhận được từ u bằng cách bỏ thành phần d1 và trừ bớt 1 trong d1 thành phần tiếp theo. Ký hiệu, u1 là vec tơ u’ trong đó các thành phần được sắp xếp giảm dần.

Quay lại bước 1 Bước 4: kết luận: v không phải là vec tơ đồ thị. Kết thúc Bước 5: kết luận: v là vec tơ đồ thị. Kết thúc Ví dụ 1.4: Kiểm tra vectơ v =[5, 4, 4, 3, 3, 3, 2] Bước 0: Đặt k:= 7, u = [5, 4, 4, 3, 3, 3, 2] Bước lặp 1: k:= 7, u = [5, 4, 4, 3, 3, 3, 2], u’= [3, 3, 2, 2, 2, 2], u1= [3, 3, 2, 2, 2, 2] Bước lặp 2: k:= 6, u = [3, 3, 2, 2, 2, 2], u’= [2, 1, 1, 2, 2], u1= [2, 2, 2, 1, 1] Bước lặp 3: k:= 5, u = [2, 2, 2, 1, 1], u’= [1, 1, 1, 1], u1= [1, 1, 1, 1] Bước lặp 4: k:= 4, u = [1, 1, 1, 1], u’= [0, 1, 1], u1= [1, 1, 0] Bước lặp 5: k:= 3, u = [1, 1, 0], u’= [0, 0], u1= [0, 0] Kết luận v là vectơ đồ thị. Đồ thị sau có vectơ bậc là v = [5, 4, 4, 3, 3, 3, 2] Số hóa bởi Trung tâm Học liệu http://www.4 Đồ thị có vectơ bậc [5, 4, 4, 3, 3, 3, 2] 1.3 Đường đi, chu trình, tính liên thông Định nghĩa 1.

Dây từ đỉnh v đến đỉnh w là dãy các đỉnh và cạnh nối tiếp nhau bắt đầu từ đỉnh v và kết thúc tại đỉnh w. Số cạnh trên dãy gọi là độ dài của dãy. Dây từ đỉnh v đến đỉnh n được biểu diễn như sau = (v, e1, v1, e2, v2, …, vn-1, en, w) trong đó vi (i = 1, …, n-1) là các đỉnh trên dãy và ei (i = 1,…,n) là các cạnh trên dãy liên thuộc đỉnh kề trước và sau nó. Các đỉnh và cạnh trên dãy có thể lặp lại.

Đường đi từ đỉnh v đến đỉnh w là dãy từ đỉnh v đến đỉnh w, trong đó có các cạnh không lặp lại. Đường đi sơ cấp là đường đi không đi qua một đỉnh quá 1 lần. Chu trình là đường đi có đỉnh đầu và đỉnh cuối trùng nhau. Chu trình sơ cấp là chu trình không đi qua một đỉnh quá 1 lần.

Số hóa bởi Trung tâm Học liệu http://www.vn/ 9 Đồ thị vô hướng gọi là liên thông, nếu mọi cặp đỉnh của nó đều có đường đi nối chúng với nhau.5 Đồ thị vô hướng liên thông Trong Hình 1.5 đồ thị G là đồ thị liên thông có: Đường đi từ đỉnh 1 đến đỉnh 4 là (1, 5) – (5, 4) hoặc (1, 2) – (2, 3) – (3, 4) Chu trình: 1 – 2 – 3 – 4 – 5 – 2 – 1 Chu trình sơ cấp: 1 – 2 – 3 – 4 – 5 – 1 Định lý 1.8 i) Trong đồ thị vô hướng mỗi dãy từ đỉnh v đến w chứa đường đi sơ cấp từ v đến w. ii) Trong đồ thị có hướng mỗi dãy có hướng từ đỉnh v đến w chứa đương đi có hướng sơ cấp từ v đến w.9 Đồ thị G lưỡng phân khi và chỉ khi G không chứa chu trình độ dài lẻ Định nghĩa 1. Đồ thị G’ = (V’, E’) gọi là đồ thị con của G nếu V’ V  E’ E Nếu V’ = V thì G’ gọi là đồ thì con phủ của G. Số hóa bởi Trung tâm Học liệu http://www.vn/ 10 Nếu F E, thì ký hiệu G-F là đồ thị con (V, E-F) của G gồm tập đỉnh V và tập cạnh (cung) E-F.

Nếu U V, thì ký hiệu G-U là đồ thị con của G thu được từ G sau khi loại bỏ các đỉnh trong U và các cạnh liên thuộc chúng. Đồ thị con của G sinh bởi U, ký hiệu <U>, là đồ thị (U, EU) với EU = {e E / e liên thuộc đỉnh trong U} Đồ thị con G’ = (V’, E’) của đồ thị (có hướng) G = (V, E) gọi là thành phần liên thông (mạnh) của đồ thị G, nếu nó là đồ thị con liên thông (mạnh) tối đại của G, tức là không tồn tại đồ thị con liên thông (mạnh) G’’ = (V’’, E’’) G’ của G thỏa V’ V’’, E’ E’’.6 Đồ thị vô hướng G với 7 đỉnh 8 cạnh Đồ thị G1 = (V1, E1), với V1 = {1, 2, 5, 7} và E1 = {(1, 1); (1, 2); (1, 5); (2, 5)} là đồ thị con của đồ thị G nhưng không phải thành phần liên thông. Đồ thị G2 = {V-{7}, E} là thành phần liên thông của G. Đồ thị G3 = {7} là thành phần liên thông của G G có 2 thành phần liên thông Số hóa bởi Trung tâm Học liệu http://www.vn/ 11 Ghi chú: Đồ thị là liên thông khi và chỉ khi số thành phần liên thông của nó bằng 1 Định lý 1.11 Cho đồ thị đơn G = (V, E) với n đỉnh, và k thành phần liên thông.

Khi đó số cạnh m của đồ thị thỏa bất đẳng thức (n k )(n k 1) n–k m 2 (n 1)(n 2) Hệ quả 1.2 Mọi đơn đồ thị n đỉnh với số cạnh lớn hơn là liên thông.12 Cho đồ thị G = (V, E) liên thông. Tập cạnh F E gọi là tập hợp tách cạnh của đồ thị liên thông G, nếu G-F không liên thông. Hơn nữa, nếu F là tập hợp tách cạnh cực tiểu(tức không tồn tại F’ F, F’ F, F’ là tập tách cạnh), thì F gọi là tập cắt cạnh. Nếu tập cắt cạnh chỉ có 1 cạnh, thì cạnh đó gọi là cầu.

Đại lượng (G) = min{card(F) / F là tập tách cạnh của G} gọi là số liên thông cạnh của G. Đồ thị G gọi là k cạnh liên thông, nếu mọi tập tách cạnh có ít nhất k cạnh. Từ định nghĩa ta có (G) k k, G là k cạnh liên thông Và (G) = max{k / G là k cạnh liên thông} 1.4 Biểu diễn đồ thị vô hướng 1.1 Ma trận kề Định nghĩa 1.13: Cho đồ thị vô hướng G = (V , E) có n đỉnh theo thứ tự v1, v2, …, vn. Ma trận kề của đồ thị G là ma trận vuông A = (aij)nxn , trong đó aij là cạnh nối vi với vj.

Lưu ý rằng mỗi khuyên được tính là hai cạnh.
