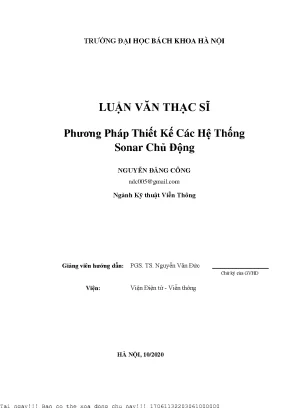

Phương Pháp Thiết Kế Hệ Thống Sonar Chủ Động

Chuyên khảo phân tích Phương pháp thiết kế á hệ thống sonar hủ động, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Nguyễn Đăng Công
• Người hướng dẫn: PGS. Nguyễn Văn Đức
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật Viễn Thông
• Đề tài: Phương Pháp Thiết Kế Các Hệ Thống Sonar Chủ Động
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: LÝ THUYẾT VỀ SONAR VÀ SONAR CHIRP
• 1.1. Sự phát triển của hệ thống SONAR kỹ thuật số
• 1.2. Định nghĩa và phân loại SONAR
• 1.2.1. Định nghĩa SONAR
• 1.2.2. SONAR chủ động
• 1.2.3. SONAR thụ động
• 1.3. Xung Chirp trong hệ thống SONAR chủ động
• 1.3.1. Kỹ thuật dò tìm sử dụng xung Chirp
• 1.3.2. Ưu điểm của việc sử dụng xung Chirp trong hệ thống SONAR
• 1.3.3. Độ phân giải mục tiêu của xung chirp
• 1.4. Ứng dụng hệ thống SONAR
• 1.4.1. Ứng dụng trong lĩnh vực dân sự
• 1.4.2. Ứng dụng trong lĩnh vực quân sự
• 1.5. Kết luận chương
• 2. CHƯƠNG 2: THIẾT KẾ HỆ THỐNG SONAR CHỦ ĐỘNG
• 2.1. Phương pháp thiết kế
• 2.2. Xác định các thông số kỹ thuật của hệ thống Sonar
• 2.3. Thiết kế kỹ thuật
• 2.4. Thiết kế chi tiết hệ thống
• 2.4.1. Sơ đồ khối hệ thống
• 2.4.2. Thiết kế chi tiết khối phát
• 2.4.2.1. Bộ tạo xung CHIRP
• 2.4.2.2. Bộ khuếch đại công suất
• 2.4.3. Thiết kế chi tiết khối thu
• 2.4.3.1. Sơ đồ khối chi tiết bên thu
• 2.4.3.2. Lý thuyết về các mạch sử dụng trong khối thu
• 2.4.3.3. Kết quả mô phỏng
• 2.4.3.4. Thuật toán xử lý khoảng cách ở khối thu trên MatLab
• 2.5. Kết luận chương
• 3. CHƯƠNG 3: MÔ PHỎNG HỆ THỐNG
• 3.1. Các thông số đầu vào mô phỏng
• 3.2. Kết quả mô phỏng
• 3.3. Đánh giá kết quả mô phỏng
• 3.4. Kết luận chương
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC
• A1. Mã mô phỏng điều chế xung Chirp
• A2. Mã mô phỏng và xử lý tín hiệu

Tóm tắt

I. Tổng Quan Về Sonar Chủ Động Định Nghĩa Ứng Dụng

Công nghệ SONAR (Sound Navigation and Ranging) là phương pháp sử dụng sự lan truyền của sóng âm để xác định vị trí, liên lạc, hoặc phát hiện các đối tượng dưới nước. Sonar chủ động đóng vai trò quan trọng trong cả lĩnh vực dân sự và quân sự, bao gồm điều khiển từ xa trong khai thác dầu mỏ, vẽ đáy biển để tìm kiếm tài nguyên, liên lạc dưới nước, và phát hiện tàu ngầm. Thiết kế Sonar đòi hỏi sự kết hợp kiến thức từ nhiều lĩnh vực như âm học, tin học, điều khiển học và kỹ thuật đại dương. Sự phát triển của Sonar kỹ thuật số từ những năm 1960 đã mở ra kỷ nguyên mới với sự ra đời của các chip DSP, giúp tăng cường đáng kể khả năng xử lý tín hiệu và hiệu suất hoạt động. Triết lý thiết kế Sonar kỹ thuật số tiếp tục thúc đẩy nghiên cứu về âm học dưới nước và xử lý tín hiệu số, tạo ra nhiều ứng dụng tiềm năng như giao tiếp âm thanh kỹ thuật số dưới nước và GPS dưới nước.

1.1. Lịch Sử Phát Triển Sonar Từ Tương Tự Đến Kỹ Thuật Số

Sự phát triển của Sonar bắt đầu từ những thí nghiệm đơn giản về tốc độ âm thanh dưới nước, sau đó phát triển mạnh mẽ trong Thế chiến II. Cuộc chiến tranh đã thúc đẩy nghiên cứu về âm học dưới nước, dẫn đến những khám phá quan trọng về suy hao truyền dẫn, hấp thụ, độ vang và cường độ mục tiêu. Sau chiến tranh, Chiến tranh Lạnh tiếp tục thúc đẩy sự phát triển của Sonar với sự ra đời của các kỹ thuật và thiết bị mới như sonar mảng kéo và sonar hình ảnh. Cho đến những năm 1960, Sonar chủ yếu sử dụng xử lý tín hiệu tương tự. Ngày nay, Sonar kỹ thuật số đã trở nên phổ biến, ứng dụng rộng rãi trong cả dân sự và quân sự. Theo tài liệu gốc, chương 1 nêu rõ về quá trình phát triển của Sonar từ các hệ thống tương tự đến các hệ thống số hiện đại, nhấn mạnh vai trò của vi xử lý và xử lý tín hiệu số (DSP) trong việc nâng cao hiệu suất.

1.2. Phân Loại Sonar Sonar Chủ Động Sonar Thụ Động

Sonar được phân loại thành hai loại chính: Sonar chủ động và Sonar thụ động. Sonar chủ động phát ra xung sóng âm và lắng nghe tiếng vọng phản xạ từ các đối tượng. Phương pháp này được sử dụng để xác định vị trí và khoảng cách của đối tượng. Sonar thụ động chỉ lắng nghe âm thanh phát ra từ các đối tượng mà không phát ra bất kỳ tín hiệu nào. Sonar thụ động thường được sử dụng trong quân sự để phát hiện tàu ngầm, nhưng cũng có ứng dụng trong nghiên cứu biển để phát hiện cá. Tóm lại, nguyên lý hoạt động và ứng dụng của hai loại Sonar này hoàn toàn khác biệt.

II. Thách Thức Giải Pháp Thiết Kế Sonar Chủ Động Hiện Đại

Thiết kế Sonar chủ động hiện đại đối mặt với nhiều thách thức, bao gồm môi trường truyền dẫn phức tạp, nhiễu tạp âm, và yêu cầu về độ chính xác cao. Giải pháp cho những thách thức này bao gồm việc sử dụng các kỹ thuật xử lý tín hiệu tiên tiến, thiết kế bộ lọc tối ưu, và lựa chọn tần số hoạt động phù hợp. Một trong những kỹ thuật quan trọng là sử dụng xung Chirp, cho phép tăng độ phân giải và khả năng phát hiện mục tiêu. Ngoài ra, việc tích hợp các thuật toán thích ứng và khả năng học máy có thể giúp hệ thống Sonar tự động điều chỉnh để tối ưu hóa hiệu suất trong các môi trường khác nhau. Việc mô phỏng hệ thống bằng phần mềm như Matlab cũng đóng vai trò quan trọng trong quá trình thiết kế.

2.1. Vấn Đề Nhiễu Suy Hao Tín Hiệu Trong Môi Trường Nước

Một trong những thách thức lớn nhất trong thiết kế Sonar chủ động là vấn đề nhiễu và suy hao tín hiệu trong môi trường nước. Nhiễu có thể đến từ nhiều nguồn, bao gồm tiếng ồn từ tàu thuyền, sinh vật biển, và các hiện tượng tự nhiên. Suy hao tín hiệu xảy ra do sự hấp thụ và tán xạ của sóng âm trong nước. Để giảm thiểu ảnh hưởng của nhiễu và suy hao, các hệ thống Sonar hiện đại sử dụng các kỹ thuật xử lý tín hiệu tiên tiến như lọc thích ứng và tạo chùm tia. Các kỹ thuật này giúp tăng cường tỷ lệ tín hiệu trên nhiễu (SNR) và cải thiện khả năng phát hiện mục tiêu. Theo luận văn, kênh truyền sóng âm dưới nước có đặc tính phức tạp, đòi hỏi nghiên cứu kỹ lưỡng để ứng dụng hiệu quả vào thiết kế Sonar.

2.2. Yêu Cầu Độ Chính Xác Cao Trong Đo Khoảng Cách Định Vị

Trong nhiều ứng dụng, Sonar chủ động cần phải cung cấp độ chính xác cao trong đo khoảng cách và định vị mục tiêu. Sai số nhỏ có thể dẫn đến hậu quả nghiêm trọng, đặc biệt trong các ứng dụng quân sự hoặc trong điều khiển robot dưới nước. Để đạt được độ chính xác cao, các hệ thống Sonar cần phải sử dụng các thuật toán hiệu chỉnh lỗi và bù trừ cho các yếu tố ảnh hưởng đến độ chính xác, chẳng hạn như sự thay đổi về tốc độ âm thanh do nhiệt độ và độ mặn. Ngoài ra, việc sử dụng nhiều cảm biến và kỹ thuật hợp nhất dữ liệu cũng có thể giúp cải thiện độ chính xác của hệ thống.

III. Phương Pháp Thiết Kế Sonar Chirp Ưu Điểm Quy Trình

Phương pháp thiết kế Sonar Chirp mang lại nhiều ưu điểm so với Sonar truyền thống, bao gồm độ phân giải cao hơn, khả năng thích ứng tốt hơn với các môi trường khác nhau, và sử dụng công suất phát thấp hơn. Quy trình thiết kế Sonar Chirp bao gồm các bước sau: xác định thông số kỹ thuật của hệ thống, thiết kế kỹ thuật chi tiết, mô phỏng hoạt động của hệ thống, và đánh giá kết quả. Việc sử dụng xung Chirp cho phép hệ thống truyền tải nhiều năng lượng hơn vào môi trường, giúp tăng khả năng phát hiện mục tiêu và cải thiện độ chính xác đo khoảng cách. Phần mềm Matlab thường được sử dụng để mô phỏng và phân tích hoạt động của hệ thống.

3.1. Thiết Kế Bộ Phát Xung Chirp Tạo Xung Biến Đổi Tần Số

Thiết kế bộ phát xung Chirp là một bước quan trọng trong quy trình thiết kế Sonar Chirp. Mục tiêu là tạo ra một xung tín hiệu có tần số biến đổi theo thời gian. Có nhiều phương pháp để tạo xung Chirp, bao gồm sử dụng mạch điện tử tương tự hoặc sử dụng bộ xử lý tín hiệu số (DSP). Matlab thường được sử dụng để tạo và mô phỏng xung Chirp. Các thông số quan trọng của xung Chirp bao gồm băng thông, độ rộng xung, và hàm biến đổi tần số. Hình 1.5 trong luận văn mô tả dạng xung Sonar truyền thống và Sonar Chirp.

3.2. Thiết Kế Khối Thu Sonar Chirp Xử Lý Tín Hiệu Phản Xạ

Khối thu trong hệ thống Sonar Chirp có nhiệm vụ thu nhận và xử lý tín hiệu phản xạ từ mục tiêu. Quá trình xử lý tín hiệu bao gồm lọc nhiễu, khuếch đại tín hiệu, và giải điều chế xung Chirp. Một trong những kỹ thuật quan trọng là sử dụng bộ lọc phù hợp (matched filter) để tối ưu hóa tỷ lệ tín hiệu trên nhiễu. Các thuật toán xử lý tín hiệu số cũng được sử dụng để xác định khoảng cách và vị trí của mục tiêu. Hình 1.13 trong luận văn trình bày sơ đồ khối chi tiết bên thu của hệ thống Sonar Chirp.

IV. Mô Phỏng Đánh Giá Hiệu Năng Hệ Thống Sonar Chirp

Mô phỏng là một bước quan trọng trong quá trình thiết kế Sonar Chirp, cho phép kiểm tra và đánh giá hiệu năng của hệ thống trước khi triển khai thực tế. Phần mềm Matlab thường được sử dụng để mô phỏng hoạt động của hệ thống trong các môi trường khác nhau. Kết quả mô phỏng được sử dụng để tối ưu hóa các thông số thiết kế và đảm bảo rằng hệ thống đáp ứng các yêu cầu về độ chính xác và khả năng phát hiện mục tiêu. Các thông số đầu vào cho mô phỏng bao gồm đặc tính của môi trường nước, đặc tính của mục tiêu, và các thông số của hệ thống Sonar.

4.1. Thiết Lập Thông Số Mô Phỏng Môi Trường Mục Tiêu

Để mô phỏng chính xác hệ thống Sonar Chirp, cần thiết lập các thông số mô phỏng một cách cẩn thận. Các thông số quan trọng bao gồm độ sâu của nước, nhiệt độ, độ mặn, và độ ồn. Đặc tính của mục tiêu cũng cần được xác định, bao gồm kích thước, hình dạng, và hệ số phản xạ âm thanh. Các thông số này ảnh hưởng trực tiếp đến hiệu năng của hệ thống Sonar. Bảng thống kê kết quả thu được sau khi mô phỏng, như được đề cập trong tài liệu, cung cấp thông tin quan trọng để đánh giá hiệu quả của thiết kế.

4.2. Phân Tích Kết Quả Mô Phỏng Khoảng Cách Sai Số

Sau khi mô phỏng, cần phân tích kết quả để đánh giá hiệu năng của hệ thống Sonar Chirp. Các thông số quan trọng cần phân tích bao gồm khoảng cách đo được, sai số đo khoảng cách, và khả năng phát hiện mục tiêu trong các điều kiện khác nhau. Kết quả phân tích được sử dụng để xác định các điểm yếu của hệ thống và đề xuất các giải pháp cải thiện. Theo tóm tắt nội dung luận văn, hệ thống có thể phát hiện và đo khoảng cách của một đối tượng trong môi trường nước với độ chính xác chấp nhận được (sai số <0.95m, với dải đo 2-100m), cho thấy khả năng ứng dụng thực tế.

V. Ứng Dụng Thực Tế Hướng Phát Triển Của Sonar Chirp

Sonar Chirp có nhiều ứng dụng thực tế trong cả lĩnh vực dân sự và quân sự. Trong lĩnh vực dân sự, Sonar Chirp được sử dụng trong máy dò cá (fish finder), quét bề mặt đáy biển (3D side scan), và khảo sát địa chất dưới đáy biển. Trong lĩnh vực quân sự, Sonar Chirp được sử dụng để phát hiện tàu ngầm, rà phá bom mìn, và giám sát các hoạt động dưới nước. Hướng phát triển của Sonar Chirp bao gồm việc tích hợp các công nghệ mới như trí tuệ nhân tạo (AI) và học máy (ML) để cải thiện khả năng phát hiện mục tiêu và giảm thiểu sai số.

5.1. Ứng Dụng Trong Dò Cá Khảo Sát Đáy Biển 3D Scanning

Sonar Chirp ngày càng được sử dụng rộng rãi trong các ứng dụng dò cá, giúp ngư dân xác định vị trí của các đàn cá một cách hiệu quả. Ngoài ra, Sonar Chirp cũng được sử dụng để tạo ra các bản đồ 3D chi tiết về đáy biển, phục vụ cho các mục đích khảo sát địa chất, tìm kiếm tài nguyên, và nghiên cứu môi trường. Khả năng cung cấp hình ảnh rõ nét và chi tiết hơn so với Sonar truyền thống giúp Sonar Chirp trở thành công cụ quan trọng trong các ứng dụng này. Hình 1.8 mô tả Sonar quét sườn, một ứng dụng quan trọng của Sonar Chirp trong khảo sát đáy biển.

5.2. Tiềm Năng Phát Triển Kết Hợp AI Học Máy

Việc kết hợp trí tuệ nhân tạo (AI) và học máy (ML) có tiềm năng lớn để cải thiện hiệu năng của Sonar Chirp. Các thuật toán AI và ML có thể được sử dụng để tự động nhận dạng và phân loại các mục tiêu, giảm thiểu sai số đo khoảng cách, và thích ứng với các môi trường khác nhau. Ngoài ra, AI và ML có thể giúp hệ thống Sonar tự động học hỏi và cải thiện hiệu suất theo thời gian. Hướng phát triển này hứa hẹn sẽ mở ra nhiều ứng dụng mới cho Sonar Chirp trong tương lai.

VI. Kết Luận Sonar Chủ Động Chirp Tương Lai Của Công Nghệ

Sonar chủ động Chirp thể hiện bước tiến vượt bậc so với các hệ thống Sonar truyền thống, mang lại độ phân giải cao hơn, khả năng thích ứng tốt hơn, và hiệu suất hoạt động tối ưu. Qua quá trình nghiên cứu và phát triển, công nghệ Sonar Chirp đã chứng minh được tiềm năng ứng dụng rộng rãi trong nhiều lĩnh vực, từ dân sự đến quân sự. Việc tiếp tục nghiên cứu và phát triển các kỹ thuật mới, đặc biệt là tích hợp AI và học máy, sẽ giúp Sonar Chirp phát huy tối đa tiềm năng và đóng góp quan trọng vào sự phát triển của khoa học và công nghệ.

6.1. Tóm Tắt Ưu Điểm Triển Vọng Ứng Dụng Rộng Rãi

Tóm lại, Sonar chủ động Chirp có nhiều ưu điểm vượt trội so với Sonar truyền thống, bao gồm độ phân giải cao, khả năng thích ứng, và sử dụng công suất thấp. Các ứng dụng của Sonar Chirp rất đa dạng, từ dò cá và khảo sát đáy biển đến phát hiện tàu ngầm và rà phá bom mìn. Triển vọng phát triển của Sonar Chirp là rất lớn, đặc biệt là khi kết hợp với các công nghệ mới như AI và học máy.

6.2. Hướng Nghiên Cứu Tiếp Theo Để Nâng Cao Hiệu Quả Sonar

Để nâng cao hiệu quả của Sonar chủ động Chirp, cần tiếp tục nghiên cứu và phát triển các kỹ thuật mới trong các lĩnh vực như xử lý tín hiệu, thiết kế bộ lọc, và trí tuệ nhân tạo. Nghiên cứu về môi trường truyền dẫn âm thanh dưới nước cũng rất quan trọng để tối ưu hóa hoạt động của hệ thống Sonar. Cuối cùng, việc phát triển các giao diện người dùng thân thiện và dễ sử dụng sẽ giúp Sonar Chirp trở nên phổ biến hơn và được ứng dụng rộng rãi hơn trong thực tế.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống SONAR (Sound Navigation And Ranging) là công nghệ sử dụng sóng âm để dò tìm, xác định vị trí và đo khoảng cách các vật thể dưới nước. Theo ước tính, sóng âm là phương tiện truyền sóng duy nhất có thể lan truyền xa trong môi trường nước, với vận tốc khoảng 1500 m/s. Trong bối cảnh phát triển mạnh mẽ của công nghệ số và xử lý tín hiệu, hệ thống SONAR kỹ thuật số ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực dân sự và quân sự như khai thác dầu khí, khảo sát đáy đại dương, phát hiện ngư lôi, và liên lạc dưới nước.

Luận văn tập trung nghiên cứu phương pháp thiết kế hệ thống SONAR chủ động sử dụng xung Chirp nhằm phát hiện và đo khoảng cách vật thể trong môi trường nước với độ chính xác cao. Phạm vi nghiên cứu bao gồm thiết kế chi tiết các khối phát và thu, mô phỏng trên phần mềm Matlab, và đánh giá hiệu suất hệ thống trong dải đo từ 2 đến 100 mét. Mục tiêu cụ thể là xây dựng hệ thống có sai số đo khoảng cách dưới 0.95 m, phù hợp với các ứng dụng thực tiễn như máy dò cá và quét bề mặt dưới nước.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả và độ tin cậy của các hệ thống SONAR hiện đại, góp phần phát triển các ứng dụng công nghệ cao trong lĩnh vực kỹ thuật viễn thông và điện tử dưới nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Lý thuyết âm học dưới nước: Nghiên cứu sự lan truyền sóng âm trong môi trường nước, bao gồm vận tốc, suy hao, phản xạ và hấp thụ âm thanh.
• Mô hình SONAR chủ động: Hệ thống phát xung âm (ping) và thu tín hiệu phản xạ để xác định khoảng cách dựa trên thời gian truyền sóng.
• Xung Chirp và xử lý tín hiệu số: Sử dụng xung có tần số biến đổi tuyến tính (0-40 kHz) để tăng độ phân giải và khả năng thích ứng với môi trường khác nhau, kết hợp với thuật toán lọc và tách sóng đường bao trên Matlab.
• Khái niệm chính: Tranducer phát và thu, bộ khuếch đại công suất, hydrophone, bộ lọc thông thấp, thuật toán tính toán khoảng cách dựa trên thời gian trễ giữa xung phát và xung phản xạ.

Phương pháp nghiên cứu

• Nguồn dữ liệu: Dữ liệu tín hiệu được tạo và xử lý trên phần mềm Matlab, mô phỏng các điều kiện thực tế bao gồm nhiễu Gauss và tín hiệu phản xạ.
• Phương pháp phân tích: Thiết kế sơ đồ khối và chi tiết các mạch điện tử (bộ tạo xung Chirp, khuếch đại công suất, mạch thu), mô phỏng tín hiệu và xử lý số để tính toán khoảng cách.
• Cỡ mẫu và chọn mẫu: Mô phỏng các khoảng cách từ 2 đến 100 m, với các tín hiệu phản xạ tương ứng, nhằm đánh giá độ chính xác và hiệu suất của hệ thống.
• Timeline nghiên cứu: Nghiên cứu thực hiện trong năm 2020 tại Viện Điện tử - Viễn thông, Trường Đại học Bách Khoa Hà Nội, với các bước thiết kế, mô phỏng và đánh giá kết quả trên Matlab.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác đo khoảng cách: Hệ thống SONAR chủ động sử dụng xung Chirp đạt sai số đo dưới 0.95 m trong dải đo từ 2 đến 100 m. Ví dụ, tại khoảng cách 37 m, sai số đo chỉ khoảng 0.1 m; tại 52 m, sai số tương tự; và tại 7 m, sai số đo khoảng 0.3 m.
2. Hiệu quả lọc nhiễu: Bộ lọc thông thấp với tần số cắt 40 kHz giảm đáng kể nhiễu Gauss trong tín hiệu thu, giúp tín hiệu phản xạ rõ nét hơn, tăng độ tin cậy của phép đo.
3. Khả năng khuếch đại tín hiệu: Mạch khuếch đại công suất sử dụng IC LF356N hoạt động ổn định trong dải tần 0-300 kHz, đáp ứng tốt yêu cầu khuếch đại xung Chirp 0-40 kHz với hệ số khuếch đại khoảng 10 lần.
4. Thuật toán xử lý tín hiệu: Thuật toán trên Matlab xác định chính xác thời gian trễ giữa xung phát và xung phản xạ, từ đó tính toán khoảng cách với độ chính xác cao, phù hợp với các ứng dụng thực tế.

Thảo luận kết quả

Nguyên nhân của độ chính xác cao là do việc sử dụng xung Chirp với tần số biến đổi giúp tăng độ phân giải và khả năng phân biệt các mục tiêu gần nhau. So với hệ thống SONAR truyền thống sử dụng tần số cố định, hệ thống này giảm thiểu sai số do hiệu ứng Doppler và nhiễu môi trường. Kết quả mô phỏng cho thấy tín hiệu sau khi qua bộ lọc và tách sóng đường bao có biên độ rõ ràng, thuận lợi cho việc xác định thời gian trễ.

So sánh với các nghiên cứu trong ngành, hệ thống thiết kế có hiệu suất tương đương hoặc vượt trội trong việc đo khoảng cách ở cự ly nhỏ và trung bình, đồng thời sử dụng công suất phát nhỏ hơn, giúp tiết kiệm năng lượng và tăng tuổi thọ thiết bị. Dữ liệu có thể được trình bày qua biểu đồ tín hiệu trước và sau lọc, bảng thống kê sai số đo khoảng cách tại các cự ly khác nhau, giúp minh họa rõ ràng hiệu quả của hệ thống.

Đề xuất và khuyến nghị

1. Tăng cường thực nghiệm thực tế: Thực hiện các thử nghiệm ngoài môi trường nước thực tế để đánh giá và hiệu chỉnh hệ thống, nhằm nâng cao độ chính xác và độ tin cậy trong điều kiện biến đổi môi trường.
2. Phát triển thuật toán xử lý tín hiệu nâng cao: Áp dụng các kỹ thuật lọc thích nghi và học máy để cải thiện khả năng nhận dạng và phân biệt mục tiêu trong môi trường nhiễu phức tạp.
3. Tối ưu hóa thiết kế phần cứng: Nâng cấp mạch khuếch đại và bộ tạo xung để giảm tiêu thụ năng lượng, tăng độ bền và khả năng hoạt động liên tục trong thời gian dài.
4. Mở rộng phạm vi ứng dụng: Phát triển các phiên bản hệ thống phù hợp với các ứng dụng chuyên biệt như máy dò cá, quét bề mặt đáy biển 3D, hoặc hệ thống cảnh báo an toàn dưới nước, với các yêu cầu kỹ thuật riêng biệt.

Các giải pháp trên nên được thực hiện trong vòng 1-2 năm tới, phối hợp giữa các nhóm nghiên cứu và doanh nghiệp công nghệ để đưa hệ thống vào ứng dụng thực tiễn.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Kỹ thuật Viễn thông, Điện tử: Nắm bắt kiến thức về thiết kế hệ thống SONAR chủ động, xử lý tín hiệu số và ứng dụng Matlab trong mô phỏng.
2. Kỹ sư phát triển thiết bị sonar và cảm biến dưới nước: Áp dụng phương pháp thiết kế và thuật toán xử lý tín hiệu để cải tiến sản phẩm, nâng cao hiệu suất và độ chính xác.
3. Nhà nghiên cứu trong lĩnh vực âm học dưới nước và kỹ thuật đại dương: Tham khảo các mô hình lý thuyết và kết quả mô phỏng để phát triển các nghiên cứu chuyên sâu hơn.
4. Doanh nghiệp công nghệ và ứng dụng quân sự, dân sự: Tìm hiểu công nghệ SONAR Chirp hiện đại để ứng dụng trong các thiết bị dò tìm, đo sâu, và giám sát môi trường nước.

Mỗi nhóm đối tượng có thể sử dụng luận văn như tài liệu tham khảo để phát triển dự án, nghiên cứu hoặc đào tạo chuyên môn.

Câu hỏi thường gặp

1. SONAR chủ động và thụ động khác nhau như thế nào?
   SONAR chủ động phát xung âm và thu tín hiệu phản xạ để xác định vị trí vật thể, trong khi SONAR thụ động chỉ thu âm thanh phát ra từ nguồn khác mà không phát xung. SONAR chủ động thường dùng trong đo khoảng cách và phát hiện mục tiêu.

2. Xung Chirp có ưu điểm gì so với xung tần số cố định?
   Xung Chirp có tần số biến đổi giúp tăng độ phân giải và khả năng phân biệt mục tiêu, đồng thời sử dụng công suất phát nhỏ hơn, giảm nhiễu và tăng hiệu quả truyền tín hiệu trong môi trường nước.

3. Làm thế nào để tính khoảng cách từ tín hiệu SONAR?
   Khoảng cách được tính dựa trên thời gian trễ giữa xung phát và xung phản xạ, nhân với vận tốc truyền sóng âm trong nước (khoảng 1500 m/s) và chia đôi do sóng đi hai chiều.

4. Tại sao cần sử dụng bộ lọc thông thấp trong xử lý tín hiệu?
   Bộ lọc thông thấp loại bỏ các tạp âm và nhiễu có tần số cao không mong muốn, giúp tín hiệu phản xạ rõ ràng hơn, tăng độ chính xác trong việc xác định thời gian trễ và khoảng cách.

5. Phần mềm Matlab được sử dụng như thế nào trong nghiên cứu?
   Matlab được dùng để tạo xung Chirp, mô phỏng tín hiệu phát và thu, xử lý tín hiệu qua các bộ lọc, tách sóng đường bao và tính toán khoảng cách, giúp đánh giá hiệu suất hệ thống trước khi thực nghiệm thực tế.

Kết luận

• Luận văn đã thiết kế thành công hệ thống SONAR chủ động sử dụng xung Chirp với sai số đo khoảng cách dưới 0.95 m trong dải 2-100 m.
• Mạch khuếch đại công suất và bộ tạo xung Chirp hoạt động ổn định, đáp ứng yêu cầu kỹ thuật đề ra.
• Thuật toán xử lý tín hiệu trên Matlab hiệu quả trong việc lọc nhiễu và xác định thời gian trễ chính xác.
• Kết quả mô phỏng chứng minh tính khả thi và ứng dụng thực tiễn của hệ thống trong các lĩnh vực dân sự và quân sự.
• Đề xuất các hướng phát triển tiếp theo bao gồm thực nghiệm thực tế, nâng cao thuật toán và tối ưu phần cứng để mở rộng ứng dụng.

Tiếp theo, nghiên cứu sẽ tập trung vào thử nghiệm thực tế và phát triển các phiên bản hệ thống phù hợp với các ứng dụng chuyên biệt. Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển thêm dựa trên nền tảng này để nâng cao hiệu quả công nghệ SONAR trong tương lai.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. LÝ THUYẾT VỀ SONAR VÀ SONAR CHIRP 1 1.1 Sự phát triển của hệ thống SONAR kỹ thuật số .2 Định nghĩa và phân loại SONAR .4 Định nghĩa SONAR .4 SONAR chủ động .5 SONAR thụ động .3 Xung Chirp trong hệ thống SONAR chủ động .7 Kỹ thuật dò tìm sử dụng xung Chirp .7 Ưu điểm của việc sử dụng xung Chirp trong hệ thống SONAR .4 Ứng dụng hệ thống SONAR .10 Ứng dụng trong lĩnh vực dân sự .10 Ứng dụng trong lĩnh vực quân sự .5 Kết luận chương. THIẾT KẾ HỆ THỐNG SONAR CHỦ ĐỘNG 14 2.1 Phương pháp thiết kế .14 Xác định các thông số kỹ thuật của hệ thống Sonar .15 Thiết kế kỹ thuật .2 Thiết kế chi tiết hệ thống .17 Sơ đồ khối hệ thống .17 Thiết kế chi tiết khối phát .18 a) Bộ tạo xung CHIRP .18 b) Bộ khuếch đại công suất.20 Thiết kế chi tiết khối thu.24 a) Sơ đồ khối chi tiết bên thu.24 b) Lý thuyết về các mạch sử dụng trong khối thu .25 c) Kết quả mô phỏng: .25 d) Thuật toán xử lý khoảng cách ở khối thu trên MatLab .3 Kết luận chương. MÔ PHỎNG HỆ THỐNG 29 3.1 Các thông số đầu vào mô phỏng .2 Kết quả mô phỏng .3 Đánh giá kết quả mô phỏng .4 Kết luận chương .44 KẾT LUẬN CHUNG 45 1.

Hướng phát triển của đề tài: .45 TÀI LIỆU THAM KHẢO 47 PHỤ LỤC 48 A1. Mã mô phỏng điều chế xung Chirp. Mã mô phỏng và xử lý tín hiệu .49 DANH MỤC HÌNH VẼ Hình 1.1 Sơ đồ tổng quan về một hệ thống SONAR [1] .2 Nguyên lý sonar chủ động. 3 Nguyên lý Sonar thụ động .4 Ảnh quét được từ máy tầm ngư sử dụng công nghệ SONAR đơn tần [4] 7 Hình 1.5 Mô tả dạng xung Sonar truyền thống và Sonar Chirp [5][9] .6 Độ phân giải mục tiêu của xung chirp [5].7 CHIRP tùy chỉnh độ nhạy để phân biệt giữa các khác biệt khó thấy [5] .8 Sonar quét sườn [10] .1 Quy trình cơ bản thiết kế một hệ thống SONAR .2 Sơ đồ tổng quan hệ thống SONAR xác định khoảng cách .3 Thiết kế sơ đồ khối hệ thống Sonar .4 Sơ đồ khối bên phát.5 Tạo xung chirp trên matlab (đồ thị trong miền thời gian) .6 Phổ tần số xung Chirp sau biến đổi FFT (đồ thị trong miền tần số) .7 Xung Chirp phát với chu kỳ 100ms, độ rộng xung 1ms .9 Sơ đồ chân IC khuếch đại thuật toán LF356N[12] .10 Biểu đồ hệ số khuếch đại của IC LF356N.11 Tín hiệu mô phỏng sau khi qua mạch khuếch đại.12 Đồ thị đáp ứng tần số của mạch khuếch đại công suất.13 Sơ đồ khối chi tiết bên thu .14 Sơ đồ nguyên lý mạch thu .15 Tín hiệu sau khi mô phỏng trên phần mềm ORCAD .16 Sơ đồ hệ thống xử lý tín hiệu thu .17 Sơ đồ thuật toán tính toán khoảng cách .18 Tín hiệu sau khi qua lọc và tách sóng đường bao (chỉ lấy biên độ) .1 Sơ đồ mô phỏng xử lý trong Matlab .2 Xung Chirp có tần số biến đổi 0 - 40 kHz, biên độ 1 V .3 Tín hiệu mô phỏng xung gốc và xung phản xạ .4 Tín hiệu thu khi đi qua kênh nhiễu trắng .5 Đồ thị đáp ứng tần số của bộ lọc .6 Tín hiệu sau khi đi qua bộ lọc thông thấp fc = 40 kHz .7 Tín hiệu sau khi đi qua bộ lọc tách sóng đường bao .8 Kết quả tính toán xác định khoảng cách giữa xung gốc và xung phản xạ .9 Kết quả mô phỏng xung phát và xung phản xạ sau khi lọc thông thấp từ cự ly khoảng 37 m .10 Kết quả mô phỏng xung phát và xung phản xạ sau khi lọc tách đường bao từ cự ly khoảng 37 m.

11 Kết quả sau khi tính toán 37 m. 12 Kết quả mô phỏng xung phát và xung phản xạ sau khi lọc thông thấp từ cự ly khoảng 52 m. 13 Kết quả mô phỏng xung phát và xung phản xạ sau khi lọc tách đường bao từ cự ly khoảng 52 m. 14 Kêt quả sau khi tính toán 52m.

15 Kết quả mô phỏng cho khoảng cách 7. 16 Xung gốc và xung phản xạ khi phóng to ra của D=7. 17 Kết quả sau khi tính toán D=7.41 DANH MỤC CÁC BẢNG Bảng 2.1 Kết quả giá trị mô phỏng mạch phát với dãi tần rộng .1 Bảng thống kê kết quả thu được sau khi mô phỏng. LÝ THUYẾT VỀ SONAR VÀ SONAR CHIRP SONAR là một công nghệ dựa trên sự lan truyền sóng âm thanh được dùng để liên lạc, xác định và giám giát đối tượng trong môi trường nước.

Các ứng dụng của SONAR có vai trò quan trọng trong nhiều lĩnh vực cả dân dụng và quân sự: Điều khiển xa trong ngành công nghiệp khai thác dầu mỏ trên biển, vẽ đáy đại dương để tìm các nguồn tài nguyên mới, Thông tin liên lạc giữa các thiết bị ngầm, người nhái, Phát hiện và định vị ngư lôi, tầu gầm… Cơ sở quan trọng của thiết kế SONAR có liên quan chặt chẽ đến các lĩnh vực khác, chẳng hạn như âm học, tin học, điều khiển học và kỹ thuật đại dương. Vào những năm 1960, các nhà thiết kế sonar bắt đầu sử dụng các kỹ thuật số để thực hiện các thiết kế của họ. Với sự phát triển nhanh chóng của lý thuyết xử lý tín hiệu số và bộ vi xử lý, quy trình số hóa cho các hệ thống sonar phát triển nhanh chóng. Chip DSP (bộ xử lý tín hiệu kỹ thuật số) được sử dụng rộng rãi trong các hệ thống SONAR giúp làm tăng đáng kể khả năng và hiệu suất xử lý.

Ngoài ra, triết lý thiết kế của SONAR kỹ thuật số và các ứng dụng của nó thúc đẩy nghiên cứu về âm học dưới nước và xử lý tín hiệu số. Nghiên cứu này đã tạo ra nhiều ý tưởng mới và tạo ra nhiều cơ hội mới, chẳng hạn như giao tiếp âm thanh kỹ thuật số dưới nước, NeW (chiến tranh tập trung vào mạng), GPS dưới nước (hệ thống định vị toàn cầu) và DDS kỹ thuật số (sonar phát hiện thợ lặn).1 Sự phát triển của hệ thống SONAR kỹ thuật số Sóng âm là phương tiện vật lý duy nhất có thể truyền trong nước trong một khoảng cách xa. Các loại phát xạ năng lượng khác, chẳng hạn như sóng quang học và điện từ sẽ nhanh chóng suy hao trong đại dương. Mặc dù sóng điện từ có bước sóng dài (100 m - 100 km) và một số sóng quang học có bước sóng 440 - 580 nm như laze xanh lam và xanh lục có thể lan truyền xa hơn một chút, nhưng khoảng cách mà chúng có thể đạt được nhỏ hơn nhiều lần so với sử dụng sóng âm dưới nước.

Vì vậy, các ứng dụng của sóng vô tuyến dưới nước rất hạn chế.[1] 1 Kênh truyền sóng âm dưới nước (kênh âm thanh dưới nước) có đặc tính rất phức tạp. Việc nghiên cứu các quy luật phát, truyền và thu âm thanh dưới nước là rất quan trọng cả về lý thuyết và ứng dụng. SONAR là một trong những lĩnh vực ứng dụng quan trọng nhất của các nghiên cứu như vậy. SONAR yêu cầu thiết bị đặc biệt, thường bao gồm hai phần, "đầu ướt" được lắp đặt dưới nước và "đầu khô" được lắp đặt trên bệ, trên mặt nước (Hình 1.

1 Sơ đồ tổng quan về một hệ thống SONAR [1] Đầu ướt bao gồm các thành phần được lắp đặt dưới nước và đầu khô bao gồm các thành phần được lắp đặt trong tàu thuyền, trên bờ, máy bay. Âm thanh dưới nước có lẽ đã được sử dụng bởi động vật biển trong hàng triệu năm. Năm 1687, Isaac Newton đã viết Nguyên lý Toán học của Triết học Tự nhiên, trong đó bao gồm phương pháp xử lý toán học đầu tiên về âm thanh. Bước quan trọng tiếp theo trong sự phát triển của âm học dưới nước được thực hiện bởi Daniel Colladon, một nhà vật lý Thụy Sĩ và Charles Sturm, một nhà toán học Pháp.

Năm 1826, trên Hồ Geneva, họ đo thời gian trôi qua giữa một tia sáng và tiếng chuông từ một con tàu chìm bằng thiết bị nghe dưới nước. Họ đo được tốc độ âm thanh là 1,435 m/s trong khoảng cách 17 km, cung cấp phép đo định lượng đầu tiên về tốc độ âm thanh trong nước. Kết quả họ thu được nằm trong khoảng 2% giá trị hiện được chấp nhận. [1] Từ cuối Chiến tranh thế giới thứ nhất đến trước Chiến tranh thế giới thứ hai, các ứng dụng thực tế của âm học dưới nước phát triển chậm nhưng liên tục.

Thành 2 tựu quan trọng nhất trong thời kỳ này là sự hiểu biết và kiến thức thu được về sự truyền âm dưới nước trong đại dương. [1] Động lực do Thế chiến II đã thúc đẩy đáng kể sự phát triển của thiết kế âm học dưới nước và thiết kế SONAR. Bởi vì các nước tham gia muốn thiết lập sức mạnh hải quân của họ, các nhà khoa học và kỹ sư của họ chú ý nhất đến việc nghiên cứu âm học dưới nước. Ngày nay, hầu hết tất cả các khái niệm quan trọng trong âm học dưới nước đều có thể bắt nguồn từ những khám phá khoa học được thực hiện trong Thế chiến thứ hai, bao gồm suy hao truyền dẫn, hấp thụ, độ vang và cường độ mục tiêu, v.[1] Sau Thế chiến thứ hai, sự phát triển của các hệ thống sonar chủ yếu là do chiến tranh lạnh, dẫn đến những tiến bộ trong lý thuyết và thực tiễn về âm học dưới nước, được hỗ trợ bởi các kỹ thuật dựa trên máy tính.

Các kỹ thuật và thiết bị mới đã được giới thiệu trong lĩnh vực sonar quân sự, chẳng hạn như sonar mảng kéo, sonar mảng bên sườn, sonar độ sâu thay đổi, sonar mảng thích ứng và sonar hình ảnh… Trong lĩnh vực ứng dụng dân dụng, hệ thống sonar cũng được nhiều nhà khoa học và kỹ sư quan tâm vì các ứng dụng trong thăm dò dầu khí dưới nước, cứu hộ và phục hồi thảm họa biển, khảo cổ học dưới nước. Là một hệ thống điện tử tích hợp, sự phát triển của hệ thống SONAR bị ảnh hưởng và hạn chế bởi nhiều ngành khoa học liên quan, bao gồm kỹ thuật điện, kỹ thuật đại dương, liên lạc vô tuyến, khoa học vật liệu, công nghệ vi xử lý và lý thuyết xử lý tín hiệu. Cho đến những năm 1960, kỹ thuật được áp dụng trong các hệ thống sonar là xử lý tín hiệu tương tự. Các thành phần được sử dụng trong phần cứng sonar là ống điện tử hoặc bóng bán dẫn.

Do việc sử dụng xử lý tín hiệu tương tự bị hạn chế bởi nhiều điều kiện khác nhau, bao gồm băng thông tần số của tín hiệu, tốc độ truyền dữ liệu và dung lượng bộ nhớ, nên hiệu suất của các hệ thống này vẫn ở mức thấp.
