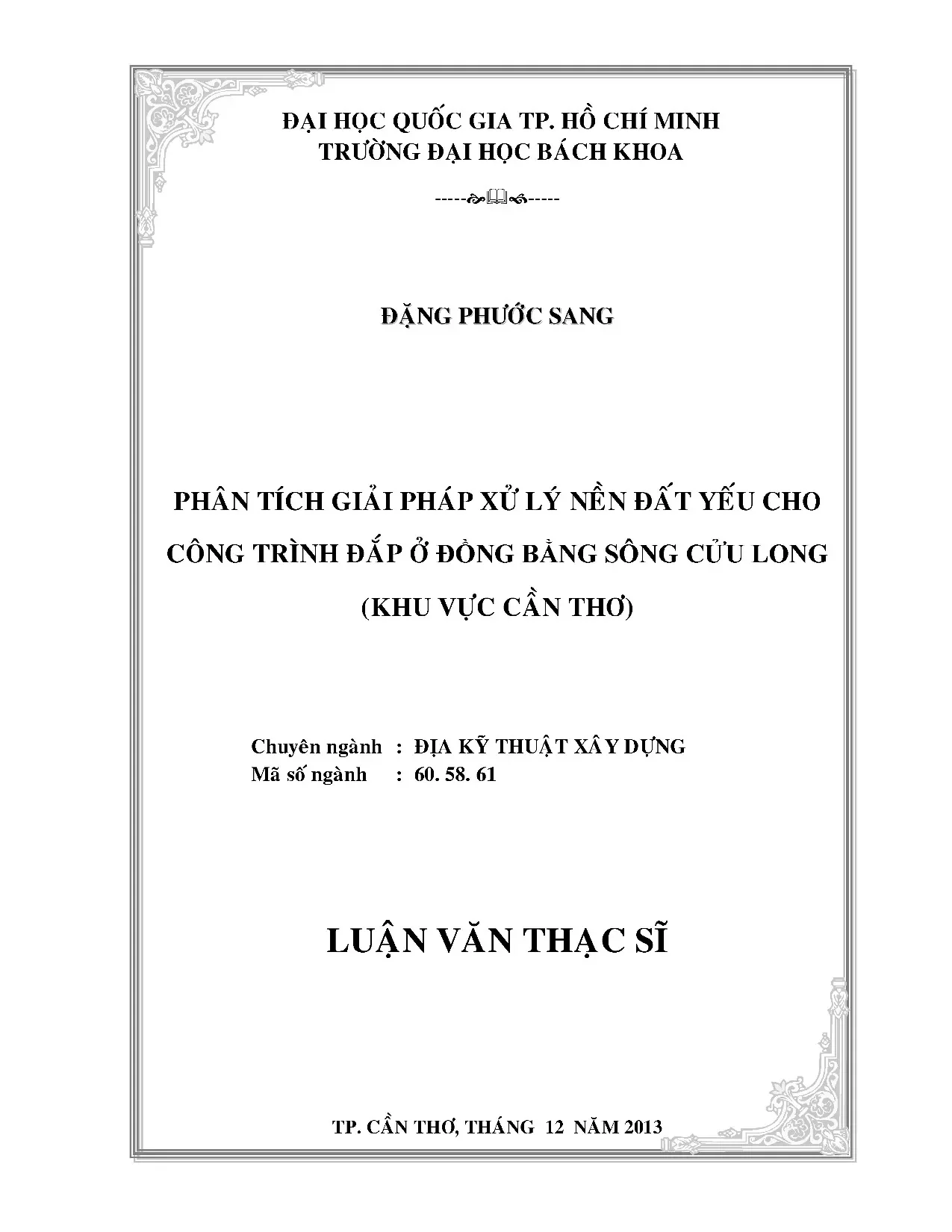

Phân tích giải pháp xử lý nền đất yếu cho công trình đắp ở đồng bằng sông Cửu Long khu vực Cần Thơ

Luận văn thạc sĩ địa kỹ thuật xây dựng phân tích giải pháp xử lý nền đất yếu cho công trình đắp ở đồng bằng sông Cửu Long, khu vực Cần Thơ.

• Tác giả: Đặng Phước Sang
• Người hướng dẫn: PGS. Châu Ngọc An
• Trường học: Đại học Bách Khoa - Đại học Quốc gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Phân tích giải pháp xử lý nền đất yếu cho công trình đắp ở đồng bằng sông Cửu Long (khu vực Cần Thơ)
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2014
• Địa điểm: Cần Thơ

Mục lục chi tiết

• LỜI CẢM ƠN
• TÓM TẮT
• LỜI CAM ĐOAN
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN CÁC PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU CHO CÔNG TRÌNH ĐẮP KHU VỰC CẦN THƠ
• 1.1. GIỚI THIỆU CHUNG
• 1.2. XÂY DỰNG NỀN ĐƯỜNG TP CẦN THƠ
• 1.2.1. Đặc điểm địa chất
• 1.2.2. Xây dựng nền công trình
• 1.3. GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU ĐƯỢC ÁP DỤNG Ở CẦN THƠ
• 1.3.1. Kết quả tính toán tham khảo ở dự án Đường Mậu Thân - Sân bay Trà Nóc, quận Ninh Kiều – TP Cần Thơ
• 1.3.1.1. Giới thiệu dự án
• 1.3.1.2. Điều kiện xây dựng
• 1.3.1.2.1. Chiều cao nền đắp
• 1.3.1.2.2. Đặc điểm địa chất công trình
• 1.3.1.2.3. Các yêu cầu kỹ thuật tính toán
• 1.3.1.3. Kết quả tính toán xử lý nền đường
• 1.3.1.3.1. Đối với các đoạn nền đắp có chiều cao Hđắp < 2,0m
• 1.3.1.3.2. Đối với các đoạn nền đắp có chiều cao Hđắp > 2,0m
• 1.3.2. Kết quả tính toán tham khảo ở dự án Đường Quang Trung – Cảng Cái Cui, quận Cái Răng – TP Cần Thơ
• 1.3.2.1. Giới thiệu dự án
• 1.3.2.2. Đặc điểm địa chất công trình
• 1.3.2.3. Kết quả tính toán xử lý nền đường
• 1.3.2.3.1. Kiểm toán nền đường
• 1.3.2.3.2. Nền đường xử lý bằng bấc thấm
• 1.3.3. Kết quả tính toán tham khảo tuyến đường Bốn Tổng – Một Ngàn (huyện Cờ Đỏ)
• 1.3.3.1. Giới thiệu sơ bộ dự án
• 1.3.3.2. Đặc điểm địa chất công trình
• 1.3.3.3. Kết quả tính toán xử lý nền đường bằng cọc cát
• 2. CHƯƠNG 2: NỘI DUNG CÁC PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU CHO CÔNG TRÌNH ĐẮP KHU VỰC CẦN THƠ
• 2.1. CÁC GIẢI PHÁP XỬ LÝ NỀN ĐẤT YẾU
• 2.1.1. Phương pháp thay đất bằng cách đào một phần hoặc đào toàn bộ đất yếu
• 2.1.2. Cải tạo đất bằng cọc cát
• 2.1.2.1. Khái niệm chung
• 2.1.2.2. Những phương án thi công cọc cát
• 2.1.2.2.1. Phương pháp nén chặt bằng rung động
• 2.1.2.2.2. Phương pháp thay thế bằng rung động
• 2.1.2.2.3. Phương pháp rung động kết hợp
• 2.1.2.3. Tính chất xây dựng của đất hỗn hợp
• 2.1.3. Phương pháp xử lý nền đất yếu bằng cọc đất gia cố xi măng
• 2.1.3.1. Khái niệm chung
• 2.1.3.2. Quá trình thủy hóa và tác dụng giữa xi măng và đất
• 2.1.3.3. Các nhân tố ảnh hưởng đến cường độ xi măng – đất
• 2.1.3.4. Một số tác dụng của phương pháp cọc đất gia cố xi măng
• 2.1.4. Phương pháp thoát nước cố kết theo phương thẳng đứng bằng bấc thấm
• 2.1.4.1. Xử lý nền đất yếu bằng phương pháp bấc thấm
• 2.1.4.2. Tính toán gia cố nền bằng bấc thấm
• 2.1.4.2.1. Nguyên lý tính toán
• 2.1.4.2.2. Trình tự tính toán
• 2.1.5. Phương pháp sử dụng vải địa kỹ thuật để tăng cường ổn định của nền đắp trên đất yếu
• 2.1.5.1. Khái quát chung
• 2.1.5.2. Lý thuyết tính toán gia cường nền đất yếu bằng vải địa kỹ thuật
• 2.2. MÔ PHỎNG CÁC PHƯƠNG PHÁP TÍNH TOÁN, XỬ LÝ NỀN ĐẤT YẾU BẰNG PHẦN MỀM PLAXIS VÀ SLOPE/W
• 2.2.1. Giới thiệu chung
• 2.2.2. Khả năng mô phỏng của chương trình
• 2.2.3. Giới thiệu sơ lược về phần mềm SLOPE/W
• 3. CHƯƠNG 3: SO SÁNH KINH TẾ VÀ CÁC GIẢI PHÁP HIỆU QUẢ TRONG XỬ LÝ NỀN ĐẤT YẾU VÀ ÁP DỤNG PHÙ HỢP Ở THÀNH PHỐ CẦN THƠ
• 3.1. KẾT QUẢ TÍNH TOÁN GIÁ THÀNH 3 PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU SÂU Ở CẦN THƠ
• 3.1.1. Áp dụng kết quả địa chất khu vực quận Ninh Kiều
• 3.1.2. Áp dụng kết quả địa chất khu vực quận Cái Răng
• 3.1.3. Áp dụng kết quả địa chất khu vực huyện Cờ Đỏ, Vĩnh Thạnh
• 3.2. SO SÁNH KINH TẾ - KỸ THUẬT 3 PHƯƠNG PHÁP XỬ LÝ NỀN ĐẤT YẾU THƯỜNG ĐƯỢC SỬ DỤNG Ở CẦN THƠ

Tóm tắt

I. Giới thiệu chung

Luận văn Phân tích giải pháp xử lý nền đất yếu cho công trình đắp tại Cần Thơ tập trung vào việc nghiên cứu các phương pháp xử lý nền đất yếu phù hợp với điều kiện địa chất đặc thù của khu vực Đồng bằng sông Cửu Long, đặc biệt là thành phố Cần Thơ. Công trình đắp tại đây thường gặp nhiều thách thức do đất yếu, bão hòa nước và địa hình trũng. Luận văn sử dụng các phương pháp tính toán thực nghiệm và lý thuyết để đề xuất các giải pháp hiệu quả về mặt kỹ thuật và kinh tế.

1.1. Đặc điểm địa chất

Thành phố Cần Thơ nằm trong vùng Đồng bằng sông Cửu Long, nơi có địa hình bằng phẳng, mạng lưới sông ngòi dày đặc và đất yếu bão hòa nước. Đất nền chủ yếu là bùn sét nhão, dễ bị biến dạng dưới tác dụng của tải trọng. Điều này đòi hỏi các giải pháp xử lý nền đất yếu hiệu quả để đảm bảo độ ổn định và tuổi thọ của công trình.

1.2. Mục tiêu nghiên cứu

Mục tiêu chính của luận văn là phân tích và lựa chọn các giải pháp xử lý nền đất yếu phù hợp cho công trình đắp tại Cần Thơ. Nghiên cứu tập trung vào việc so sánh hiệu quả kinh tế và kỹ thuật của các phương pháp xử lý, từ đó đề xuất giải pháp tối ưu cho từng khu vực cụ thể.

II. Các phương pháp xử lý nền đất yếu

Luận văn đề cập đến nhiều giải pháp xử lý nền đất yếu được áp dụng tại Cần Thơ, bao gồm thay đất, sử dụng cọc cát, cọc đất gia cố xi măng, và phương pháp thoát nước bằng bấc thấm. Mỗi phương pháp được phân tích chi tiết về ưu điểm, nhược điểm và điều kiện áp dụng cụ thể.

2.1. Phương pháp thay đất

Phương pháp này bao gồm việc đào bỏ một phần hoặc toàn bộ lớp đất yếu và thay thế bằng vật liệu có độ ổn định cao hơn. Tuy nhiên, phương pháp này đòi hỏi thời gian dài để đất ổn định và chi phí cao, đặc biệt khi lớp đất yếu có độ dày lớn.

2.2. Phương pháp cọc cát

Cọc cát được sử dụng để gia cố nền đất yếu bằng cách tăng độ chặt và khả năng thoát nước của đất. Phương pháp này phù hợp với các công trình có chiều cao đắp lớn hơn 2m, giúp giảm thiểu độ lún và tăng độ ổn định của nền đất.

III. Ứng dụng thực tế và kết quả

Luận văn trình bày kết quả tính toán và áp dụng các giải pháp xử lý nền đất yếu tại các dự án thực tế như đường Mậu Thân và đường Quang Trung tại Cần Thơ. Các kết quả cho thấy hiệu quả rõ rệt của các phương pháp được đề xuất trong việc giảm độ lún và tăng độ ổn định của công trình.

3.1. Dự án đường Mậu Thân

Tại dự án đường Mậu Thân, phương pháp cọc cát và cọc đất gia cố xi măng được áp dụng cho các đoạn có chiều cao đắp lớn hơn 2m. Kết quả tính toán cho thấy độ lún dự báo giảm đáng kể, đảm bảo độ ổn định của nền đường trong thời gian dài.

3.2. Dự án đường Quang Trung

Dự án đường Quang Trung sử dụng phương pháp bấc thấm để thoát nước và gia cố nền đất yếu. Kết quả cho thấy tốc độ lún dư giảm xuống dưới 2cm/năm, đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn thiết kế.

IV. Kết luận và đề xuất

Luận văn kết luận rằng việc lựa chọn giải pháp xử lý nền đất yếu phù hợp phụ thuộc vào điều kiện địa chất và yêu cầu kỹ thuật của từng công trình. Các phương pháp như cọc cát, cọc đất gia cố xi măng và bấc thấm đã chứng minh hiệu quả trong việc giảm độ lún và tăng độ ổn định của nền đất tại Cần Thơ.

4.1. Đề xuất cho tương lai

Để nâng cao hiệu quả của các giải pháp xử lý nền đất yếu, cần tiếp tục nghiên cứu và ứng dụng các công nghệ mới như vải địa kỹ thuật và phần mềm mô phỏng tiên tiến. Đồng thời, cần tăng cường công tác khảo sát địa chất để có dữ liệu chính xác hơn phục vụ cho việc thiết kế và thi công.

Nội dung chính

Tổng quan nghiên cứu

Khu vực trung tâm Đồng bằng sông Cửu Long, đặc biệt là địa bàn thành phố Cần Thơ, chịu tác động trực tiếp của triều cường và ngập lũ hàng năm với mực nước ngập dao động từ 0,5m đến 1,0m, cá biệt có những vùng trũng giáp ranh khu tứ giác Long Xuyên ngập sâu từ 1,0m đến 2,0m. Để bảo đảm cao độ vượt lũ và phát triển hạ tầng giao thông đô thị đồng bộ, hầu hết các dự án xây dựng đều bắt buộc phải đắp nền tôn cao. Tuy nhiên, cấu tạo địa chất tại Cần Thơ rất phức tạp với tầng bùn sét mềm yếu bão hòa nước dày từ 12m đến hơn 30m, có hệ số rỗng tự nhiên rất lớn từ 1,817 đến 1,875 và sức chịu tải cực kỳ thấp với lực dính đơn vị chỉ từ 2,0 kPa đến 2,2 kPa.

Vấn đề kỹ thuật cốt lõi đặt ra là tải trọng của khối đất đắp san lấp tác động trực tiếp lên nền đất yếu bên dưới gây biến dạng lún lớn kéo dài hàng chục năm và nguy cơ mất ổn định trượt trượt cục bộ hoặc trượt tổng thể. Mục tiêu cụ thể của luận văn là phân tích, đánh giá và lựa chọn giải pháp xử lý nền đất yếu tối ưu cả về mặt kỹ thuật lẫn hiệu quả kinh tế cho các công trình đắp. Phạm vi nghiên cứu tập trung vào 3 dự án giao thông huyết mạch trên địa bàn thành phố Cần Thơ gồm: tuyến Mậu Thân - Sân bay Trà Nóc dài 6.902,65m, tuyến Quang Trung - Cảng Cái Cui dài 8.344,41m và tuyến đường Bốn Tổng - Một Ngàn dài 18.341m trong giai đoạn thi công và khai thác từ năm 2005 đến năm 2013.

Ý nghĩa thực tiễn của nghiên cứu thể hiện qua việc lượng hóa các chỉ số kỹ thuật: kiểm soát tốc độ lún dư sau thi công dưới mức 2,0 cm/năm theo quy trình ngành, nâng cao hệ số ổn định an toàn từ mức nguy hiểm dưới 1,0 lên đạt từ 1,45 đến 2,30 và rút ngắn tiến độ thi công từ 60 năm cố kết tự nhiên xuống còn 7 đến 12 tháng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng hệ thống phân tích dựa trên sự tích hợp của các lý thuyết địa kỹ thuật công trình kinh điển và mô hình tính toán hiện đại:

1. Lý thuyết cố kết thấm một chiều của Terzaghi kết hợp bài toán cố kết không gian ba chiều của Barron và Hansbo: Áp dụng để mô phỏng sự tiêu tán áp lực nước lỗ rỗng theo cả phương thẳng đứng và phương ngang khi sử dụng các thiết bị thoát nước nhân tạo như giếng cát hoặc bấc thấm thẳng đứng.
2. Phương pháp phân thoi Bishop cải tiến: Sử dụng để kiểm toán hệ số ổn định trượt của mái dốc nền đắp trong cả hai giai đoạn thi công với hệ số an toàn tối thiểu 1,20 và giai đoạn khai thác sử dụng với hệ số an toàn tối thiểu 1,40.
3. Lý thuyết màng mỏng và hiệu ứng neo giữ của Broms: Phân tích cơ chế tiếp nhận ứng suất kéo và phân bố lại ứng suất tiếp xúc của vải địa kỹ thuật dệt nhằm tăng khả năng chịu tải của khối đất đắp.

Hệ thống nghiên cứu vận hành dựa trên các khái niệm chuyên ngành then chốt:

• Áp lực tiền cố kết: Ngưỡng ứng suất nén lớn nhất đất từng chịu trong lịch sử, tại Cần Thơ dao động từ 0,30 đến 0,54 kg/cm².
• Hệ số cố kết ngang và độ cố kết trung bình: Đại lượng đo lường tốc độ thoát nước và mức độ biến dạng nén chặt của tầng sét dẻo mềm theo thời gian.
• Hệ số tập trung ứng suất: Tỷ số truyền tải trọng giữa cọc gia cố có độ cứng lớn và nền đất dính bao quanh.
• Trạng thái giới hạn cực hạn và trạng thái giới hạn sử dụng: Hai tiêu chuẩn bắt buộc nhằm kiểm soát khả năng chống trượt phá hoại và độ biến dạng lún cho phép của nền đường.

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được tổng hợp từ hồ sơ khảo sát địa chất công trình thực tế tại quận Ninh Kiều, quận Cái Răng và huyện Cờ Đỏ. Cỡ mẫu nghiên cứu bao gồm số liệu từ hơn 30 hố khoan địa chất có chiều sâu thăm dò từ 20m đến 35m, kết hợp hàng trăm mẫu thí nghiệm cơ lý trong phòng như thí nghiệm nén cố kết không nở hông, thí nghiệm nén ba trục, cắt cánh hiện trường và chuỗi số liệu quan trắc lún thực tế liên tục trong 24 đến 36 tháng thi công cùng 8 năm vận hành tuyến đường.

Phương pháp chọn mẫu tuân thủ nguyên tắc đại diện địa tầng trầm tích châu thổ bãi bồi ven sông Hậu thuộc kỷ Đệ Tứ. Nghiên cứu sử dụng phương pháp phân tích giải tích theo các tiêu chuẩn thiết kế 22 TCVN 262-2000 và 22 TCN 244-98, kết hợp với phương pháp mô phỏng số phần tử hữu hạn thông qua các phần mềm chuyên ngành PLAXIS 2D và SLOPE/W. Lý do lựa chọn mô phỏng số là nhằm tái hiện chính xác ứng xử phi tuyến phức tạp của nền đất yếu nhiều lớp, kiểm soát biến dạng tương tác đất - kết cấu và đánh giá sự biến thiên liên tục của hệ số an toàn qua từng giai đoạn đắp gia tải theo tiến độ thời gian thực.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Tầng đất yếu có bề dày lớn và tính nén lún cực cao: Địa tầng tại khu vực khảo sát xuất hiện lớp bùn sét xám đen ở trạng thái chảy dẻo mềm dày từ 11m đến 16m ngay dưới lớp đất mặt hữu cơ mỏng 0,5m đến 0,8m. Lớp đất này có độ ẩm tự nhiên từ 65,14% đến 90,0%, chỉ số nén lún dao động từ 0,324 đến 1,073 và hệ số rỗng ban đầu lên đến 1,875. Nếu không xử lý gia cố, đoạn nền đắp cao 2,5m sẽ chịu tổng độ lún lên tới 132 cm với độ lún dư sau thi công là 101 cm và cần tới 60 năm mới đạt độ cố kết 90%.
2. Ngưỡng chiều cao đắp phân định giải pháp xử lý: Khi chiều cao đắp nhỏ hơn 1,5m, nền đường hoàn toàn ổn định tự nhiên. Với chiều cao đắp từ 1,5m đến 2,0m (tải trọng nền đắp nhỏ hơn áp lực tiền cố kết 0,30 - 0,54 kg/cm²), giải pháp rải 1 lớp vải địa kỹ thuật dệt có cường độ chịu kéo 100 kN/m kết hợp thay thế lớp đất mặt bằng đệm cát thô dày 0,4m đến 1,4m là đủ để đảm bảo hệ số ổn định đạt 1,50.
3. Hiệu quả rút ngắn thời gian lún của bấc thấm và cọc cát: Khi chiều cao đắp vượt quá 2,0m đến 4,0m, bấc thấm bố trí theo lưới tam giác đều cạnh 1,3m đến 1,5m dài 15m giúp tiêu tán áp lực nước nhanh chóng. Tại tuyến Bốn Tổng - Một Ngàn, giải pháp cọc cát đường kính 30cm dài 10m kết hợp quy trình đắp phân kỳ 3 giai đoạn trong 260 ngày đã giúp nền đạt độ cố kết 86,01%, triệt tiêu độ lún 1,23m và nâng hệ số ổn định thi công lên 1,20 và khai thác đạt 1,40.
4. Ưu thế vượt trội về tiến độ và khống chế lún của cọc đất gia cố xi măng: Tại đoạn đường dẫn đầu cầu Bình Thủy 2, áp dụng cọc đất xi măng đường kính 60cm với hàm lượng xi măng 68 đến 79 kg/md đã rút ngắn thời gian thi công xuống chỉ còn 210 ngày, triệt tiêu độ lún dư xuống mức chỉ còn 6 cm và nâng hệ số an toàn ổn định trượt lên mức 2,30 (tăng hơn 58% so với phương án cọc cát).

Thảo luận kết quả

Nguyên nhân cốt lõi khiến nền đất tại Cần Thơ lún kéo dài là do hệ số thấm của đất sét tự nhiên cực kỳ thấp, chỉ đạt từ 5,6 x 10⁻⁵ đến 8,64 x 10⁻⁵ m/ngày. Việc sử dụng bấc thấm hoặc cọc cát đã rút ngắn khoảng cách thoát nước từ hàng chục mét xuống còn bán kính tương đương 0,65m đến 0,75m, từ đó thúc đẩy tốc độ thoát nước lỗ rỗng theo phương ngang diễn ra nhanh gấp hàng chục lần so với phương thẳng đứng.

Các dữ liệu quan trắc thực tế có thể được trình bày và trực quan hóa rất rõ ràng thông qua hệ thống biểu đồ đường cong biến dạng lún theo thời gian và bảng so sánh các chỉ tiêu kinh tế - kỹ thuật. Dữ liệu thực nghiệm cho thấy sự tương quan chặt chẽ giữa tiến độ đắp phân kỳ và mức độ gia tăng chỉ tiêu sức chống cắt của đất nền. Về phương diện kinh tế, bấc thấm là phương án tiết kiệm nhất với chi phí giảm khoảng 30% đến 40% so với cọc cát và giảm hơn 60% so với cọc xi măng đất, rất phù hợp cho các tuyến đường dài có thời gian chờ lún từ 8 đến 12 tháng. Ngược lại, cọc đất gia cố xi măng dù có chi phí đầu tư cao hơn từ 2 đến 3 lần nhưng lại là giải pháp tối ưu bắt buộc cho các vị trí đường đầu cầu nhằm ngăn chặn hiện tượng lún sụt chênh lệch và phục vụ thông xe khẩn cấp.

Đề xuất và khuyến nghị

1. Ban hành quy định phân tầng giải pháp kỹ thuật theo chiều cao đắp: Sở Giao thông Vận tải và các ban quản lý dự án cần áp dụng nguyên tắc thiết kế chuẩn hóa: chiều cao đắp dưới 2,0m ưu tiên sử dụng vải địa kỹ thuật kết hợp đệm cát; chiều cao đắp từ 2,0m đến 4,0m bắt buộc dùng bấc thấm hoặc cọc cát; chiều cao đắp trên 4,0m và khu vực đầu cầu chỉ định cọc đất xi măng nhằm đạt hệ số an toàn ổn định trên 1,40, hoàn tất thẩm định trong vòng 3 tháng đầu của giai đoạn chuẩn bị dự án.
2. Chuẩn hóa quy trình đắp phân kỳ và kiểm soát tốc độ gia tải: Các đơn vị tư vấn thiết kế và nhà thầu xây lắp phải tuân thủ nghiêm ngặt quy trình đắp 2 đến 3 giai đoạn với tốc độ gia tải khống chế tối đa 0,1 m/ngày. Duy trì thời gian chờ cố kết tối thiểu từ 50 đến 105 ngày cho mỗi giai đoạn đắp nhằm đảm bảo độ cố kết đạt trên 85% trước khi thảm bê tông nhựa mặt đường.
3. Thiết lập hệ thống quan trắc hiện trường tự động và liên tục: Chủ đầu tư cần yêu cầu bố trí tối thiểu 3 mặt cắt đo lún trên mỗi đoạn xử lý với bàn đo lún 500x500x5 mm và cọc đo chuyển vị ngang gỗ 10x10 cm chôn sâu 2,0m vào đất yếu. Duy trì chế độ theo dõi nghiêm ngặt với tốc độ lún đáy nền không vượt quá 1,5 cm/ngày-đêm và chuyển vị ngang taluy không vượt quá 2,0 cm/ngày-đêm trong suốt thời gian thi công 12 đến 24 tháng.
4. Nghiên cứu tối ưu hóa cấp phối vật liệu gia cố tại địa phương: Các viện nghiên cứu chuyên ngành cần phối hợp triển khai các đề tài thực nghiệm nhằm xác định tỷ lệ phối trộn xi măng tối ưu từ 68 đến 79 kg/md hoặc vôi bột từ 4,5% đến 8,0% trên nền bùn sét châu thổ trong thời gian 6 tháng, giúp hạ giá thành xây lắp công trình từ 15% đến 20%.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế địa kỹ thuật và công trình giao thông: Tiếp cận bộ số liệu cơ lý thực tế của địa tầng Cần Thơ với các chỉ số nén lún, lực dính, góc ma sát và hệ số thấm cụ thể, đồng thời ứng dụng thành thạo quy trình mô phỏng trên phần mềm PLAXIS và SLOPE/W để tối ưu hóa mặt cắt thiết kế.
2. Chủ đầu tư và cán bộ quản lý dự án hạ tầng: Nắm vững các phân tích định lượng về tương quan kinh tế - kỹ thuật giữa 3 giải pháp xử lý nền để lập dự toán chính xác, phân bổ dòng vốn hợp lý và kiểm soát tiến độ giải ngân trong khung thời gian từ 6 đến 24 tháng.
3. Nhà thầu xây lắp và kỹ sư giám sát công trường: Tham khảo quy trình thi công cắm bấc thấm sâu 15m, thi công cọc cát bằng phương pháp rung chìm và phương pháp lắp đặt hệ thống mốc quan trắc lún chuẩn xác ngoài hiện trường.
4. Giảng viên, học viên cao học và sinh viên ngành Xây dựng công trình thủy, giao thông: Sử dụng tài liệu như một nguồn tham khảo học thuật giá trị về bài toán cố kết không gian ba chiều và công nghệ gia cố nền đất sét dẻo mềm bão hòa nước vùng Đồng bằng sông Cửu Long.

Câu hỏi thường gặp

Khi nào nên áp dụng vải địa kỹ thuật thay vì các biện pháp xử lý sâu?

Giải pháp trải vải địa kỹ thuật kết hợp thay lớp đất mặt hữu cơ bằng tầng đệm cát thô dày 0,4m đến 1,4m được áp dụng tối ưu khi chiều cao đắp dưới 2,0m và áp lực đắp nhỏ hơn áp lực tiền cố kết từ 0,30 đến 0,54 kg/cm². Tại tuyến Mậu Thân - Sân bay Trà Nóc, lớp vải dệt cường độ 100 kN/m giúp phân bố đều ứng suất và đảm bảo hệ số an toàn ổn định đạt 1,50.

Vì sao bấc thấm là giải pháp kinh tế nhất cho các tuyến đường dài ở Cần Thơ?

Bấc thấm giúp rút ngắn quãng đường thoát nước lỗ rỗng từ hơn 15m xuống vài chục centimet, đẩy nhanh thời gian cố kết nền đạt trên 85% chỉ trong 6 đến 9 tháng với chi phí thấp hơn 30% đến 40% so với cọc cát. Điển hình tại đường Quang Trung - Cảng Cái Cui dài 8.344m, giải pháp này giúp mặt đường duy trì độ lún dư dưới 2,0 cm/năm suốt 8 năm khai thác.

Ngưỡng kiểm soát tốc độ lún và chuyển vị ngang an toàn trong thi công là bao nhiêu?

Theo tiêu chuẩn thiết kế và thực tế quan trắc tại tuyến Quang Trung - Cái Cui, tốc độ lún ở tim đường không được vượt quá 1,5 cm/ngày-đêm và tốc độ chuyển vị ngang của các cọc gỗ đóng sâu 2,0m vào đất yếu hai bên chân taluy không được vượt quá 2,0 cm/ngày-đêm nhằm ngăn ngừa nguy cơ trượt trồi tức thời trong giai đoạn đắp.

Ưu điểm vượt trội của cọc đất gia cố xi măng tại khu vực đường đầu cầu là gì?

Cọc đất xi măng đường kính 60cm với hàm lượng 68 đến 79 kg/md giúp hình thành kết cấu khối cứng chịu lực cao, rút ngắn thời gian thi công xuống 210 ngày, nâng hệ số an toàn lên 2,30 và khống chế độ lún dư chỉ còn 6 cm tại gói thầu cầu Bình Thủy 2, đáp ứng yêu cầu thông xe nhanh mà không sợ lún lệch mố cầu.

Việc thi công đắp đất phân kỳ theo từng giai đoạn mang lại lợi ích gì?

Đắp phân kỳ 2 đến 3 giai đoạn với tốc độ 0,1 m/ngày và thời gian chờ từ 50 đến 105 ngày tận dụng chính trọng lượng đất đắp giai đoạn trước để nén chặt nền đất. Quá trình này giúp gia tăng lực dính và góc ma sát trong của đất yếu, đưa độ cố kết đạt từ 86% đến 96% trước khi đắp tiếp các lớp cao độ bên trên.

Kết luận

• Luận văn đã xác lập hệ thống dữ liệu địa kỹ thuật thực chứng của tầng bùn sét mềm bão hòa nước dày 12m đến 30m tại trung tâm thành phố Cần Thơ.
• Thiết lập quy tắc lựa chọn giải pháp nền đắp theo chiều cao: vải địa kỹ thuật cho chiều cao dưới 2,0m, bấc thấm và cọc cát cho chiều cao từ 2,0m đến 4,0m, cọc đất xi măng cho đoạn đắp cao trên 4,0m và đường đầu cầu.
• Chứng minh tính hiệu quả vượt bậc của công nghệ bấc thấm thoát nước đứng trong việc tiết kiệm 30% đến 40% chi phí và khống chế lún dư dưới 2,0 cm/năm.
• Chuẩn hóa quy trình thi công đắp phân kỳ 3 giai đoạn với tốc độ gia tải 0,1 m/ngày kết hợp mạng lưới quan trắc lún chuyển vị đa điểm thực tế.
• Khẳng định vai trò ứng dụng của công cụ mô phỏng số PLAXIS và SLOPE/W trong việc dự báo chính xác diễn biến biến dạng và độ ổn định của nền đắp.

Công trình nghiên cứu đóng góp một cơ sở khoa học vững chắc và giải pháp thực tiễn có giá trị cao cho ngành xây dựng hạ tầng Đồng bằng sông Cửu Long. Trong giai đoạn 2026-2030, các đơn vị quản lý và tư vấn thiết kế cần đẩy mạnh ứng dụng các mô hình tính toán này vào các dự án cao tốc và cảng biển trọng điểm. Hãy liên hệ ngay với các chuyên gia địa kỹ thuật công trình để nhận tư vấn chuyên sâu và tối ưu hóa giải pháp xử lý nền đất yếu cho dự án của bạn!

Trích đoạn nội dung tài liệu

MỞ ĐẦU Tính cấp thiết của đề tài: Thành phố Can Thơ nam ở trung tâm của Dong băng Sông Cửu Long và ở hạ lưu châu thé Sông Hậu, do ảnh hưởng của triều cường hàng năm, nước ngập từ 0,5m đến 1,0m. Đặc biệt, trong đó có một phan tiếp giáp với vùng ngập sâu của khu tứ giác Long Xuyên, mức độ ngập sâu do lũ từ Im đến 2m. Thực hiện chủ trương của Chính phủ, trên địa bàn thành phó Can Tho đã tiễn hành xây dựng các cụm, tuyến dân cư. Đây là các khu đất đã được tôn cao cùng với hệ thống cơ sở hạ tang tương đối hoàn chỉnh (đường giao thông, hệ thống cấp thoát nước, cap dién,.

Vật liệu san lap chủ yếu là cát mịn lẫn cát bang phương pháp xáng thổi. Dat nên ở khu vực này chủ yếu là bùn sét trạng thái nhão. Dưới tác dụng của tải trọng khối đất san lâp, nền đất yếu bên dưới bị biến dạng. Do vậy, để đánh giá mức độ 6n định và đảm bảo điều kiện làm việc lâu dai của công trình, việc phân tích đánh giá lựa chọn phương pháp xử lý đất nền cho công trình đắp thích hợp là vô cùng cấp thiết.

Đối với các công trình đắp trên nền đất yếu, việc ước lượng độ lún theo thời gian và sự ổn định của công trình đóng vai trò rất quan trọng. Hau hết các công trình đất đắp thực tế, sau thời gian san lấp và sử dụng, do quá trình cố kết thâm, công trình bị lún theo thời gian. Cùng với nên dat bên dưới, các công trình cơ sở hạ tang (đường giao thông, khu công nghiệp, sân bay, cầu cảng, hệ thống cấp thoát nước,.) cũng sẽ bị biến dạng theo thời gian. Trong đa số các trường hợp, độ lún không đồng đều trong phạm vi toàn bộ khu vực san lấp có thé dẫn đến phá hoại điều kiện làm việc của các công trình cơ sở hạ tầng xây dựng trên đó.

Việc sử dung lý thuyết có kết thắm cô điển (bài toán một chiều) thường cho kết quả độ lún theo thời gian của nên xảy ra đồng đều trên toàn bộ khu vực do giả thiết san lap đều khắp. Nhằm mục đích giải quyết vân dé này, tôi chọn lựa dé tài: “Phân tích giải pháp xử nền đất yếu cho công trình đắp ở đồng bằng sông Cửu Long (khu vực Cần Tho) ”. Nhiệm vụ đề tài bao gôm: - Tiến hành phân tích dé lựa chọn giải pháp xử lý nên công trình đắp cho vùng có dat yêu ở đồng bang sông Cửu Long, khu vực Can Thơ nhằm tìm ra giải pháp thích hợp về kỹ thuật và kinh tế. Phương pháp nghiên cứu: Sử dụng các phương pháp tính toán thực nghiệm (plaxis và slope/w) và cơ sở lý thuyết dé tính toán, lựa chọn biện pháp thi công hop lý cho công trình đắp trên nên đất yếu.

Giới hạn của đề tài: - Số liệu địa chất hạn chế không đánh giá được toàn bộ khu vực Can Tho, cũng như Đồng Băng Sông Cửu Long. - Chỉ tính toán các công trình đường, chưa thể tính toán tất cả cầu cảng hay công trình dân dụng công nghiệp. - } ~- CHUONG I: TONG QUAN CÁC PHƯƠNG PHÁP XỬ LÝ NEN DAT YEU CHO CONG TRINH DAP KHU VUC CAN THO A.GIỚI THIEU CHUNG Thanh phố Cần Tho năm ở trung tâm Dong bằng sông Cửu Long, có địa hình tương đối bằng phẳng mạng lưới sông ngòi, kênh rạch phân bố rat dày và đặc biệt câu tạo địa. Tuy nhiên với sự phát triển nhanh chóng của kinh tế cả nước nói chung và thành phố Can Thơ nói riêng thi cơ sở hạ tang không đáp ứng được nhu câu phát triển kinh tế ngày càng năng động.

Hiện nay cơ sở hạ tang dé phục vụ sự triển kinh tế xã hội ở Cần Thơ còn yếu, dau tu chưa đồng bộ. Nền móng của các công trình xây dựng nhà ở, đường sa, đê điều, đập chắn nước và một số công trình khác trên nền đất yếu thường đặt ra hàng loạt các van dé phải giải quyết như sức chịu tải của nên thấp, độ lún lớn và độ 6n định của cả điện tích lớn. Việt Nam được biết đến là nơi có nhiều đất yếu, đặc biệt lưu vực sông Hồng và sông Mê Kông. Nhiều thành phố và thị trấn quan trọng được hình thành và phát triển trên nền đất yếu với những điều kiện hết sức phức tạp của đất nên, doc theo các dòng sông va bờ biến.

Thực tế nay đã đòi hỏi phải hình thành và phát triển các công nghệ thích hợp và tiên tiến dé xử lý nền dat yếu.XÂY DUNG NEN DUONG TP CAN THƠ 1.Đặc điểm địa chất Thành phố Can Thơ năm ở vùng Đông bang sông Cửa Long là vùng đất bồi dap trũng, kênh rạch chang chit, mực nước ngầm cao, đất thường bị bão hòa nước. Khác với vùng đất Miền Đông Nam bộ vì vùng đất này có đôi núi, đất đỏ baran nên địa chất tương đối tốt ít phải xử lý nền đường. Địa chất ở thành phố Cần Tho so với các tinh lân cận có các đặc điểm khác, đối với các tỉnh như Sóc Trăng, Bạc Liêu, Cà Mau. giáp biển nên đất bị nhiễm phèn, nhiễm mặn nên khi xử lý nền đường phải nghiên cứu thêm vấn đề này, các tỉnh như An Giang và một số huyện Kiên Giang địa hình nhiều đôi núi nên nền đường ở đây tốt ít phải xử lý lún.

Nguồn gốc các tang dat yếu phân bố ở TP Cần thơ thuộc đồng băng Nam Bộ đều là các loại trầm tích châu thé (sông, bãi bồi, tam giác châu), trầm tích bờ, vũng vịnh và thuộc trầm tích kỷ thứ tư.[Xây dựng nền công trình _x Hiện nay xây dựng nên móng công trình ở Can Thơ về mặt kỹ thuật xây dựng, biện pháp áp dụng xử lý nền móng trên nên đất yếu cũng còn nhiều hạn chế, vì đất yếu của khu vực này có chỗ dày 30m, việc xử lý nên dat yếu bằng giải pháp chỉ dao lớp đất hữu cơ phía trên và thay thé bang cát sẽ dẫn đến thời gian đợi 6n định rất dài, không thể đảm bảo xây dựng công trình cấp cao qua vùng đất yếu với lưu lượng xe và tải trọng xe lớn, nên phải có các biện pháp xử lý mới phù hợp hơn.IGIAI PHAP XỬ LY NEN DAT YEU ĐƯỢC ÁP DUNG O CAN THƠ I. Kết quả tinh toán ở dự án Đường Mậu Thân - sân bay Trà Nóc 1.iGiới thiệu dự án Tuyến đường Mậu Thân - sân bay Trà Nóc nối từ ngã tư giao đường Mậu Thân và đường Nguyễn Văn Cừ đến đường vành đai sân bay Trả Nóc (nay là sân bay Quốc tế Cần Thơ). Tuyến đường đi qua địa bàn phường An Hoà, phường An Bình, xã Long Hoà và phường Trà Nóc - quận Ninh Kiểu và Binh Thủy. Địa hình chủ yếu đi qua vườn nhà dan trồng cây ăn quả có hệ thống mương đào, một số vị tri cat qua ruộng trồng lúa.

Tuyến đường được UBND thành phố Cần Thơ phê duyệt dự án tại Quyết định số 2512/QĐ-UBND ngày 23/11/2006. Chủ dau tư là Sở GTVT Can Thơ. Quy mô tuyến đường có tổng chiều dai 6902,65m, được thiết kế theo tiêu chuẩn đường phố chính đô thị, tốc độ thiết kế V = 80Km/h, chiều rộng mặt cắt ngang đường Bn = 50m; trên tuyến có 5 cau với tong chiều dai 558,58m với tổng chiều rộng mỗi cầu Bc = 40m.(Diéu kiện xây dựng 2.1 Chiều cao nền đắp Tuyến đường có chiêu cao nền dap thông thường 1,2 + 2,0m, một số đoạn dap đầu câu có chiều cao dap bién thién tir 2,0 + 5,5m.2 Đặc điểm địa chất công trình Tham khảo số liệu địa chất đường Khu vực quận Ninh Kiều : - Số liệu dia chat đường Mậu Thân — Sân Bay Can Thơ. -_3- Căn cứ vào kết quả khảo sát khoan thăm dò, thí nghiệm hiện trường và thí nghiệm trong phòng, địa tầng khu vực được tóm tắt thành các lớp từ trên xuống như sau: - Lớp trên cùng dày khoảng từ 0,5 — 0,8m thường là lớp hữu cơ, bùn dat.

TT Chí tiêu kỹ thuật Lớp dat Lớp 2 Lớp 3B Dat dap 1 | Tên lớp đất yếu Soft Clay 2 | Bề day (m) 13,000 >20 3 | Chiều sâu (m) 13,500 16,000 4 | Độ âm (%) 67,740 27,780 50,250 5 | Dung trong TN yu(kN/m’) 15,900 19,700 18,000 6 | Dung trong khô ya(kN/n’) 9,500 15,400 14,600 7 | Hệ số rỗng e„ 1,817 0,758 1,265 8 | Góc ma sat 9’ (độ) 16,000 28,000 26,000 9 | Lực dính don vic’ (kPa) 2,000 38,000 5,000 10 | Hệ số poisson v 0,300 0,300 0,300 11 | Chỉ số lén lún Cc 0,324 0,262 0,312 12 | Mô đun đàn hồi Eres (kPa) 1.000,000 13 | Hệ sô cô kết C, (cm/s) 741x102 | 5,02x107 | 7,41x107 14 | Hệ số thắm k (m/day) 56xI0) | 1,2x10° | 5,6x10° 15 | Áp luc tiền cô kết p, (kg/cm) 0,540 1,540 0,640 + Ngoài ra bên dưới còn có các lớp đất khác là dat tốt, không dé cập ở đây. Như vậy, trên toàn tuyến đều xuất hiện lớp đất yếu (lớp số 2) với độ sâu đáy lớp khoảng 12 đến trên 20m, ảnh hưởng rat lớn đến van dé lún và ôn định nên đường, cần có giải pháp xử lý phù hợp trước khi xây dựng nên đường ở trên.3 Các yêu cầu kỹ thuật tính toán Các yêu câu về 6n định: được tính toán theo các quy định trong mục II.1 của 22 TCVN 262-2000 (Tinh theo phương pháp Bishop): - Hệ số ồn định trong thời gian thi công Kmin =1. _4- - Hệ số ổn định trượt trong thời gian sử dụng Kmm =1. Các yêu câu và tiêu chuẩn tính toán lún: tuân thủ các quy định trong mục IL2 của 22 TCVN 262-2000.

Tham khảo quy trình thiết kế xử lý nền đất yếu băng bac thắm trong xây dựng nên đường 22 TCN 244-98, mục 2.1: Tốc độ lún dư theo tính toán < 2cm/nam. Tổng thời gian thi công nền đường: trong vòng 24 tháng (theo Quyết định phê duyệt dự an). MAT CAT NGANG ĐẠI DIỆN XỬ LÝ NỀN BẰNG VẢI ĐỊA KỸ THUẬT LOẠI DỆT TĂNG CƯỜNG ĐỘ GN ĐỊNH (LOẠI 1) (ÁP DỤNG ĐỔI VỚI NEN DUONG CÚ CHIEU CAO DAP H<2M) % 50000 mi ! 13000 6000 13000 : Đắp đất k90 | 2% = Mat đường 2% 2% Mat đường 2% wa | MAT CẮT NGANG ĐẠI DIỆN XỬ LÝ NỀN BANG COC CAT (LOẠI 2) 2 (AP DUNG ĐỔI VỚI NEN DUONG CO CHIEU CAO DAP H>=2M) | t 50000 He 13000 6000 13000 Đắp đất k90 | 2% Mat đường _„2% 2%„ Mặt đường 2% Giếng cát D30 khoảng cách giữa cát cọc bố trí theo hình tam giác a=1.
