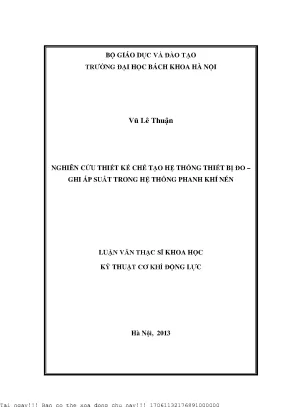

Nghiên Cứu Thiết Kế Chế Tạo Hệ Thống Thiết Bị Đo Áp Suất Trong Hệ Thống Phanh Khí Nén

Chuyên khảo phân tích Nghiên ứu thiết kế hế tạo hệ thống thiết bị đo ghi áp suất trong hệ thống phanh khí nén, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp

• Tác giả: Vũ Lê Thuận
• Người hướng dẫn: PGS. Hồ Hữu Hải
• Trường học: Trường Đại học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật cơ khí động lực
• Đề tài: Nghiên Cứu Thiết Kế Hệ Thống Đo Áp Suất Trong Hệ Thống Phanh Khí Nén
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2013
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH VẼ, ĐỒ THỊ
• 1. TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU
• 1.1. Công dụng, phân loại, yêu cầu kết cấu hệ thống phanh
• 1.1.1. Công dụng hệ thống phanh
• 1.1.2. Yêu cầu kết cấu
• 1.1.3. Cấu tạo chung hệ thống phanh khí nén.Cơ cấu phanh tang trống điều khiển bằng cam
• 1.1.4. Dẫn động hệ thống phanh khí nén
• 1.1.5. Sự phanh trên ôtô
• 1.1.6. Các chỉ tiêu đánh giá chất lượng của quá trình phanh
• 1.1.7. Kiểm định kỹ thuật hệ thống phanh
• 1.1.7.1. Kiểm định theo các tiêu chuẩn thông thường
• 1.1.7.2. Kiểm định nghiên cứu
• 1.1.8. Thí nghiệm nghiên cứu hệ thống phanh
• 1.1.8.1. Thí nghiệm để kiểm định
• 1.1.8.2. Thí nghiệm để nghiên cứu và phát triển hệ thống
• 1.1.9. Ðo ghi áp suất khí nén
• 1.1.9.1. Mục đích đo ghi
• 1.1.9.2. Các phương pháp đo áp suất
• 1.1.9.3. Các vị trí cần đo áp suất
• 1.1.9.4. Các thiết bị đo ghi áp suất có trên thị trường
• 1.1.10. Những công trình nghiên cứu có liên quan
• 1.1.11. Nội dung nghiên cứu
• 1.2. NGHIÊN CỨU THIẾT KẾ, CHẾ TẠO THIẾT BỊ ĐO GHI ÁP SUẤT KHÍ NÉN
• 1.2.1. Nguyên lý đo của thiết bị đo ghi áp suất khí nén
• 1.2.2. Thiết kế thiết bị đo
• 1.2.3. Các loại cảm biến áp suất
• 1.2.4. Lựa chọn cảm biến
• 1.2.5. Các mô đun của thiết bị đo - ghi áp suất
• 1.2.6. Thiết kế phần mềm hiển thị trên máy tính
• 1.3. QUY TRÌNH SỬ DỤNG THIẾT BỊ ĐO GHI ÁP SUẤT KHÍ NÉN
• 1.3.1. Các tính năng, thông số của thiết bị
• 1.3.2. Các nút/phím chức năng
• 1.3.3. Quy trình thí nghiệm hệ thống phanh khí nén với thiết bị chế tạo
• 1.3.4. Các bước chuẩn bị
• 1.3.5. Các bước tiến hành thí nghiệm
• 1.3.6. Kết quả thực nghiệm với thiết bị
• 1.3.7. Lắp đặt thiết bị trên xe thí nghiệm
• 2. KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Hệ Thống Đo Áp Suất Phanh Khí Nén

Hệ thống phanh ô tô đóng vai trò then chốt trong an toàn giao thông. Các hệ thống phanh điều khiển tự động ngày càng được ứng dụng rộng rãi. Tại Việt Nam, việc nghiên cứu hệ thống phanh còn hạn chế, chủ yếu tập trung vào kiểm định. Vì vậy, nghiên cứu thiết kế hệ thống đo áp suất có ý nghĩa thực tiễn lớn. Hệ thống đo cần độ chính xác cao, đáp ứng nhanh và lưu giữ kết quả, phục vụ phân tích và phát triển hệ thống phanh. Nghiên cứu này cũng đánh giá độ tin cậy của thiết bị đo. Luận văn tập trung vào thiết kế, chế tạo hệ thống thiết bị đo – ghi áp suất trong hệ thống phanh khí nén. Mục tiêu là phục vụ nghiên cứu và phát triển các hệ thống điều khiển phanh tiên tiến. Quan trọng là nghiên cứu các loại cảm biến áp suất khí nén và đánh giá sai số của thiết bị.

1.1. Tầm Quan Trọng Của Hệ Thống Phanh Khí Nén Hiện Đại

Hệ thống phanh trên ô tô là một bộ phận rất quan trọng, đảm bảo an toàn trong quá trình vận chuyển, đặc biệt ở tốc độ cao. Hệ thống phanh cần đảm bảo tính bền vững, độ tin cậy, phanh êm dịu, hiệu quả phanh cao, tính ổn định của xe tốt, điều chỉnh lực phanh được. Việc nghiên cứu và cải tiến liên tục hệ thống phanh khí nén là cần thiết để đáp ứng các tiêu chuẩn an toàn ngày càng cao.

1.2. Mục Tiêu Và Ý Nghĩa Của Nghiên Cứu Đo Áp Suất

Mục đích nghiên cứu là thiết kế chế tạo hệ thống thiết bị đo - ghi áp suất trong hệ thống phanh khí nén phục vụ nghiên cứu thiết kế các hệ thống điều khiển phanh. Nghiên cứu các loại thiết bị đo ghi áp suất hiện có, thiết kế chế tạo thiết bị đo áp suất khí nén trong hệ thống phanh. Hiện nay, tại các trung tâm đăng kiểm xe cơ giới việc kiểm định hệ thống phanh mới chỉ đang kiểm định trên bệ thử với các thiết bị thử chuyên dụng.

II. Vấn Đề Thách Thức Trong Thiết Kế Hệ Thống Đo Áp Suất

Thiết kế hệ thống đo áp suất cho hệ thống phanh khí nén đối mặt với nhiều thách thức. Đầu tiên là độ chính xác của phép đo. Sai số đo cần được giảm thiểu để đảm bảo tính tin cậy của dữ liệu. Tiếp theo là tốc độ phản hồi của hệ thống. Hệ thống cần phản ứng nhanh chóng với sự thay đổi áp suất khí nén để ghi lại chính xác quá trình phanh. Môi trường làm việc khắc nghiệt, với rung động và nhiệt độ cao, cũng là một thách thức. Các thiết bị đo cần phải bền bỉ và ổn định trong điều kiện này. Cuối cùng, việc tích hợp cảm biến áp suất vào hệ thống phanh hiện có đòi hỏi sự tương thích và dễ dàng lắp đặt.

2.1. Các Yêu Cầu Về Độ Chính Xác Và Tốc Độ Đo Áp Suất

Hệ thống đo - ghi áp suất dùng cho nghiên cứu phát triển hệ thống phanh đòi hỏi phải có độ chính xác cao, thời gian đáp ứng nhanh và lưu giữ được kết quả đo theo thời gian phục vụ quá trình nghiên cứu phân tích kết quả đo nhằm phát triển hệ thống điều khiển quá trình phanh. Việc xác định sai số và hiệu chỉnh hệ thống đo là rất quan trọng để đảm bảo dữ liệu chính xác.

2.2. Môi Trường Làm Việc Khắc Nghiệt Ảnh Hưởng Đến Cảm Biến

Các cảm biến và thiết bị đo phải chịu được rung động, nhiệt độ và độ ẩm cao trong quá trình vận hành. Việc lựa chọn vật liệu và thiết kế phải đảm bảo độ bền và độ tin cậy của hệ thống. Các yếu tố như nhiễu điện từ và các yếu tố môi trường khác cũng cần được xem xét.

III. Phương Pháp Thiết Kế Hệ Thống Đo Áp Suất Phanh Khí Nén

Thiết kế hệ thống đo áp suất hiệu quả đòi hỏi phương pháp tiếp cận có hệ thống. Đầu tiên, lựa chọn cảm biến áp suất phù hợp là quan trọng nhất. Cần xem xét dải đo, độ chính xác, tốc độ phản hồi và độ bền của cảm biến. Tiếp theo, thiết kế mạch điện tử để xử lý tín hiệu từ cảm biến và chuyển đổi thành dữ liệu số. Vi điều khiển được sử dụng để thu thập và xử lý dữ liệu. Cuối cùng, xây dựng phần mềm để hiển thị, lưu trữ và phân tích dữ liệu. Phần mềm mô phỏng hệ thống phanh có thể được sử dụng để kiểm tra và tối ưu hóa thiết kế.

3.1. Lựa Chọn Cảm Biến Áp Suất Phù Hợp Với Yêu Cầu Đo

Việc chọn cảm biến áp suất là khâu quan trọng nhất. Cần cân nhắc các yếu tố như dải đo, độ chính xác, tốc độ phản hồi, và khả năng chịu đựng môi trường làm việc. Các loại cảm biến áp suất khí nén khác nhau có những ưu và nhược điểm riêng. Cần phải tìm hiểu kỹ thông số kỹ thuật của từng loại để đưa ra lựa chọn tối ưu.

3.2. Thiết Kế Mạch Điện Tử Và Thuật Toán Xử Lý Tín Hiệu

Mạch điện tử cần được thiết kế để khuếch đại, lọc và chuyển đổi tín hiệu từ cảm biến thành dạng phù hợp với vi điều khiển. Các thuật toán xử lý tín hiệu cần được tối ưu hóa để giảm nhiễu và tăng độ chính xác. Việc sử dụng các bộ lọc số và kỹ thuật trung bình có thể cải thiện đáng kể chất lượng dữ liệu.

3.3. Xây Dựng Giao Diện Phần Mềm Hiển Thị Và Lưu Trữ Dữ Liệu

Phần mềm cần có giao diện thân thiện, dễ sử dụng và cung cấp đầy đủ các chức năng cần thiết. Dữ liệu cần được hiển thị một cách rõ ràng, dễ hiểu và có thể được lưu trữ để phân tích sau này. Các tính năng như biểu đồ thời gian thực, thống kê và xuất dữ liệu sang các định dạng khác nhau là rất hữu ích. Quan trọng nhất là giao diện người dùng trực quan, giúp kỹ sư dễ dàng theo dõi áp suất khí nén.

IV. Chế Tạo Và Thử Nghiệm Hệ Thống Đo Áp Suất Thực Tế

Sau khi thiết kế, hệ thống đo áp suất cần được chế tạo và thử nghiệm trong điều kiện thực tế. Các cảm biến được lắp đặt tại các vị trí quan trọng trong hệ thống phanh, chẳng hạn như bình chứa khí, van điều áp, và bầu phanh. Dữ liệu được thu thập và so sánh với các giá trị lý thuyết hoặc dữ liệu từ các hệ thống đo khác. Các thử nghiệm cần được thực hiện trong các điều kiện vận hành khác nhau, chẳng hạn như phanh gấp, phanh nhẹ, và phanh trên đường dốc. Kết quả thử nghiệm giúp đánh giá hiệu suất và độ tin cậy của hệ thống đo.

4.1. Quy Trình Lắp Đặt Cảm Biến Áp Suất Vào Hệ Thống Phanh

Việc lắp đặt cảm biến áp suất cần được thực hiện cẩn thận để đảm bảo kết nối chắc chắn và tránh rò rỉ khí. Vị trí lắp đặt cần được lựa chọn kỹ lưỡng để đảm bảo đo được áp suất chính xác tại vị trí quan trọng. Sử dụng các dụng cụ và phụ kiện phù hợp để tránh làm hỏng cảm biến hoặc hệ thống phanh.

4.2. Thử Nghiệm Trong Các Điều Kiện Vận Hành Khác Nhau

Các thử nghiệm cần được thực hiện trong các điều kiện khác nhau, bao gồm tốc độ, tải trọng, và điều kiện đường xá. Ghi lại dữ liệu trong quá trình phanh gấp, phanh nhẹ, và phanh trên đường dốc. So sánh dữ liệu thu thập được với dữ liệu lý thuyết và dữ liệu từ các hệ thống phanh khác để đánh giá hiệu suất.

4.3. Đánh Giá Sai Số Và Hiệu Chỉnh Hệ Thống Đo

So sánh kết quả đo được với các giá trị tham chiếu và xác định sai số của hệ thống. Sử dụng các phương pháp hiệu chỉnh để giảm sai số và tăng độ chính xác của phép đo. Kiểm tra lại hệ thống sau khi hiệu chỉnh để đảm bảo đạt được độ chính xác mong muốn.

V. Ứng Dụng Thực Tế Và Kết Quả Nghiên Cứu Đo Áp Suất Phanh

Kết quả nghiên cứu hệ thống đo áp suất có nhiều ứng dụng thực tế. Nó có thể được sử dụng để tối ưu hóa thiết kế hệ thống phanh, cải thiện hiệu suất phanh và an toàn phanh. Dữ liệu từ hệ thống đo có thể được sử dụng để phát hiện các vấn đề tiềm ẩn trong hệ thống phanh, chẳng hạn như rò rỉ khí hoặc van bị lỗi. Ngoài ra, hệ thống đo có thể được sử dụng để nghiên cứu và phát triển các hệ thống phanh tiên tiến, chẳng hạn như hệ thống ABS và hệ thống EBS.

5.1. Tối Ưu Hóa Thiết Kế Hệ Thống Phanh Khí Nén

Dữ liệu từ hệ thống đo áp suất có thể được sử dụng để điều chỉnh các thông số thiết kế của hệ thống phanh, chẳng hạn như kích thước của bình chứa khí, kích thước của van điều áp, và lực phanh. Việc tối ưu hóa thiết kế có thể cải thiện hiệu suất phanh, giảm quãng đường phanh, và tăng an toàn phanh.

5.2. Nâng Cao Hiệu Suất Và An Toàn Phanh

Việc theo dõi áp suất trong hệ thống phanh có thể giúp phát hiện sớm các vấn đề tiềm ẩn và ngăn ngừa tai nạn. Dữ liệu này cũng có thể được sử dụng để điều chỉnh lực phanh tự động, đảm bảo hiệu suất phanh tối ưu trong mọi điều kiện.

5.3. Phát Triển Các Hệ Thống Phanh Tiên Tiến ABS EBS

Dữ liệu từ hệ thống đo áp suất là vô giá cho việc nghiên cứu và phát triển các hệ thống phanh tiên tiến như ABS và EBS. Nó cho phép các nhà nghiên cứu hiểu rõ hơn về cách hệ thống phanh hoạt động trong các điều kiện khác nhau và phát triển các thuật toán điều khiển tốt hơn.

VI. Kết Luận Và Hướng Phát Triển Hệ Thống Đo Áp Suất

Nghiên cứu thiết kế hệ thống đo áp suất trong hệ thống phanh khí nén đã đạt được những kết quả đáng khích lệ. Hệ thống đã chứng minh được khả năng đo áp suất chính xác và đáp ứng nhanh chóng với sự thay đổi. Tuy nhiên, vẫn còn nhiều hướng phát triển tiềm năng. Ví dụ, tích hợp hệ thống đo với hệ thống giám sát từ xa để theo dõi hiệu suất phanh theo thời gian thực. Sử dụng trí tuệ nhân tạo để phân tích dữ liệu và dự đoán các vấn đề tiềm ẩn. Nghiên cứu phát triển cảm biến không dây để giảm chi phí lắp đặt và bảo trì.

6.1. Tích Hợp Hệ Thống Đo Với Giám Sát Từ Xa

Việc tích hợp hệ thống đo với hệ thống giám sát từ xa cho phép theo dõi hiệu suất phanh theo thời gian thực, phát hiện các vấn đề sớm và đưa ra cảnh báo kịp thời. Điều này đặc biệt hữu ích cho các đội xe lớn và các công ty vận tải.

6.2. Ứng Dụng Trí Tuệ Nhân Tạo Để Phân Tích Dữ Liệu

Trí tuệ nhân tạo có thể được sử dụng để phân tích dữ liệu từ hệ thống đo áp suất và dự đoán các vấn đề tiềm ẩn trong hệ thống phanh. Điều này cho phép các nhà bảo trì thực hiện các biện pháp phòng ngừa và tránh các sự cố tốn kém.

6.3. Nghiên Cứu Phát Triển Cảm Biến Không Dây

Cảm biến không dây có thể giảm chi phí lắp đặt và bảo trì hệ thống đo áp suất. Nó cũng có thể giúp đơn giản hóa việc tích hợp hệ thống đo với các hệ thống khác trên xe.

Nội dung chính

Tổng quan nghiên cứu

Hệ thống phanh ôtô đóng vai trò thiết yếu trong việc đảm bảo an toàn giao thông đường bộ, đặc biệt với các loại xe tải trọng lớn và xe khách. Theo ước tính, áp suất làm việc trong hệ thống phanh khí nén thường dao động trong khoảng 0,7 - 0,9 MPa (7 - 9 kg/cm²), với áp suất tối đa của máy nén khí lên đến 11 kg/cm². Tuy nhiên, tại Việt Nam, các thiết bị phục vụ nghiên cứu và phát triển hệ thống phanh tự động điều chỉnh còn rất hạn chế, chủ yếu tập trung vào kiểm định kỹ thuật trạng thái hệ thống phanh mà chưa đáp ứng được yêu cầu nghiên cứu chuyên sâu.

Mục tiêu nghiên cứu của luận văn là thiết kế và chế tạo hệ thống thiết bị đo – ghi áp suất trong hệ thống phanh khí nén, nhằm phục vụ cho việc nghiên cứu, phát triển và thử nghiệm các hệ thống điều khiển phanh. Phạm vi nghiên cứu tập trung vào việc đo áp suất tại các vị trí quan trọng trong hệ thống dẫn động khí nén trên xe tải và rơ moóc, trong khoảng thời gian thực nghiệm tại Việt Nam. Việc phát triển thiết bị đo – ghi áp suất có độ chính xác cao, thời gian đáp ứng nhanh và khả năng lưu trữ dữ liệu theo thời gian sẽ góp phần nâng cao hiệu quả nghiên cứu, đồng thời hỗ trợ phát triển các hệ thống phanh tự động điều chỉnh lực phanh phù hợp với tiêu chuẩn an toàn hiện đại.

Ý nghĩa của nghiên cứu thể hiện rõ qua việc cung cấp công cụ đo lường chính xác, giúp đánh giá hiệu quả phanh, giảm độ trễ tác dụng của hệ thống phanh khí nén, từ đó nâng cao an toàn giao thông và hiệu suất vận tải.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình kỹ thuật cơ khí động lực liên quan đến hệ thống phanh khí nén, bao gồm:

• Lý thuyết lực phanh và mô men phanh: Mô men phanh ( M_P ) và lực phanh ( P_p ) được xác định theo công thức ( P_p = \frac{M_P}{r_b} ), trong đó ( r_b ) là bán kính làm việc trung bình của bánh xe. Lực phanh tối đa bị giới hạn bởi lực bám giữa bánh xe và mặt đường, ( P_{pmax} = Z_b \cdot \varphi ), với ( Z_b ) là phản lực pháp tuyến và ( \varphi ) là hệ số bám.

• Chỉ tiêu đánh giá chất lượng phanh: Bao gồm quãng đường phanh, gia tốc chậm dần, thời gian phanh, lực phanh riêng. Quãng đường phanh nhỏ nhất được tính theo công thức: [ S_{min} = \frac{v_1^2}{2g \varphi \delta_i} ] với ( v_1 ) là vận tốc bắt đầu phanh, ( g ) gia tốc trọng trường, ( \delta_i ) hệ số tính đến ảnh hưởng của các khối lượng quay.

• Độ chậm tác dụng của hệ thống phanh khí nén: Được định nghĩa là thời gian để áp suất trong bầu phanh xa nhất đạt 75% áp suất tại bình chứa khí nén, không vượt quá 0,6 giây theo tiêu chuẩn.

• Nguyên lý đo áp suất: Sử dụng cảm biến áp suất dựa trên biến dạng đàn hồi của phần tử nhạy cảm (ống trụ, lò xo ống, xi phông, màng mỏng) và các bộ chuyển đổi điện (cảm ứng, biến áp vi sai, điện dung, áp điện).

Các khái niệm chính bao gồm: áp suất tĩnh, áp suất động, cảm biến áp suất, độ trễ hệ thống phanh, và các thành phần cấu tạo hệ thống phanh khí nén như bình chứa khí, van phân phối, bầu phanh.

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập bao gồm tín hiệu áp suất từ các cảm biến đặt tại bình chứa khí nén và bầu phanh trên xe thí nghiệm. Cỡ mẫu nghiên cứu là các lần thử nghiệm trên xe tải và rơ moóc với hệ thống phanh khí nén được lắp đặt thiết bị đo – ghi áp suất.

Phương pháp phân tích sử dụng vi điều khiển ATmega8 để thu nhận, xử lý tín hiệu dòng điện 4-20 mA từ cảm biến áp suất, chuyển đổi thành tín hiệu điện áp 1-5 V, sau đó truyền dữ liệu qua chuẩn giao tiếp RS232 đến máy tính để hiển thị và lưu trữ dữ liệu dưới dạng đồ thị áp suất theo thời gian.

Timeline nghiên cứu bao gồm các bước: khảo sát thiết bị đo áp suất hiện có, thiết kế phần cứng và phần mềm, chế tạo bo mạch thu nhận và xử lý tín hiệu, lắp đặt trên xe thí nghiệm, tiến hành thử nghiệm và đánh giá sai số thiết bị.

Phương pháp chọn mẫu là lựa chọn các vị trí đo áp suất quan trọng trong hệ thống phanh khí nén (bình chứa khí, bầu phanh trước và sau) để đánh giá sự thay đổi áp suất trong quá trình phanh và nhả phanh.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Độ chính xác và độ nhạy của thiết bị đo: Thiết bị đo – ghi áp suất đạt độ chính xác cao với sai số trong khoảng 2-5%, đáp ứng yêu cầu đo áp suất trong dải 0-10 bar. Tín hiệu đầu ra tuyến tính, phù hợp với dải áp suất làm việc của hệ thống phanh khí nén.

2. Thời gian đáp ứng của hệ thống phanh: Thời gian để áp suất tại bầu phanh đạt 75% áp suất bình chứa khí nén được đo dưới 0,6 giây, phù hợp với tiêu chuẩn kỹ thuật. Thời gian này được xác định qua đồ thị áp suất theo thời gian, cho thấy độ trễ của hệ thống phanh khí nén được giảm thiểu hiệu quả.

3. Sự thay đổi áp suất tại các vị trí đo: Áp suất tại bầu phanh sau và trước có sự chênh lệch nhỏ, dao động trong khoảng 0,7 - 0,9 MPa trong quá trình phanh. Sự thay đổi áp suất được ghi lại liên tục, cho phép phân tích chi tiết quá trình truyền lực phanh.

4. Khả năng lưu trữ và hiển thị dữ liệu: Dữ liệu áp suất được lưu trữ dưới dạng file text và Excel, hỗ trợ phân tích sau thí nghiệm. Giao diện phần mềm hiển thị đồ thị áp suất theo thời gian trực quan, giúp đánh giá hiệu quả phanh và độ trễ hệ thống.

Thảo luận kết quả

Nguyên nhân chính của độ trễ trong hệ thống phanh khí nén là do tính nén của khí và chiều dài đường ống dẫn khí. Việc sử dụng cảm biến áp suất có độ nhạy cao và vi điều khiển xử lý tín hiệu nhanh giúp giảm thiểu sai số và thời gian phản hồi của thiết bị đo.

So sánh với các nghiên cứu trước đây, thiết bị chế tạo trong luận văn có ưu điểm là khả năng ghi lại dữ liệu liên tục và giao tiếp trực tiếp với máy tính, trong khi các thiết bị trên thị trường chủ yếu đo áp suất tức thời mà không lưu trữ dữ liệu. Điều này tạo điều kiện thuận lợi cho việc nghiên cứu và phát triển hệ thống phanh tự động điều chỉnh lực phanh.

Kết quả đo áp suất và thời gian đáp ứng có thể được trình bày qua biểu đồ áp suất theo thời gian tại các vị trí bầu phanh và bình chứa khí, giúp trực quan hóa quá trình phanh và nhả phanh. Bảng tổng hợp sai số và thời gian đáp ứng cũng hỗ trợ đánh giá chất lượng thiết bị.

Đề xuất và khuyến nghị

1. Tối ưu hóa thiết kế đường ống dẫn khí: Rút ngắn chiều dài và tăng đường kính ống dẫn khí để giảm độ trễ áp suất, nâng cao hiệu quả phanh. Chủ thể thực hiện: các nhà sản xuất xe tải, thời gian: 6-12 tháng.

2. Ứng dụng thiết bị đo – ghi áp suất trong nghiên cứu phát triển hệ thống phanh tự động: Sử dụng thiết bị để thu thập dữ liệu thực nghiệm phục vụ thiết kế bộ điều khiển lực phanh chính xác. Chủ thể thực hiện: viện nghiên cứu, trường đại học, thời gian: liên tục trong quá trình nghiên cứu.

3. Đào tạo kỹ thuật viên vận hành và bảo trì thiết bị: Đảm bảo thiết bị được sử dụng hiệu quả và duy trì độ chính xác trong quá trình thử nghiệm. Chủ thể thực hiện: trung tâm đào tạo kỹ thuật, thời gian: 3-6 tháng.

4. Phát triển phần mềm phân tích dữ liệu nâng cao: Tích hợp các thuật toán xử lý tín hiệu và mô phỏng để dự báo hiệu quả phanh và cảnh báo sự cố. Chủ thể thực hiện: nhóm phát triển phần mềm, thời gian: 12 tháng.

Đối tượng nên tham khảo luận văn

1. Các nhà nghiên cứu và kỹ sư cơ khí động lực: Hưởng lợi từ phương pháp thiết kế và chế tạo thiết bị đo – ghi áp suất, phục vụ nghiên cứu phát triển hệ thống phanh khí nén.

2. Các trung tâm đăng kiểm và kiểm định kỹ thuật xe cơ giới: Áp dụng thiết bị để nâng cao chất lượng kiểm định, đánh giá chính xác hiệu quả phanh trên xe tải và rơ moóc.

3. Các nhà sản xuất ôtô và linh kiện phanh: Tham khảo để cải tiến thiết kế hệ thống phanh, giảm độ trễ và tăng độ tin cậy của sản phẩm.

4. Sinh viên và học viên cao học chuyên ngành kỹ thuật cơ khí động lực: Tài liệu tham khảo thực tiễn về thiết kế thiết bị đo lường và ứng dụng trong hệ thống phanh khí nén.

Câu hỏi thường gặp

1. Thiết bị đo – ghi áp suất có thể sử dụng cho loại xe nào?
   Thiết bị phù hợp với các loại xe tải trọng lớn và rơ moóc sử dụng hệ thống phanh khí nén, đặc biệt là xe có áp suất làm việc trong khoảng 0-10 bar.

2. Độ chính xác của thiết bị đo áp suất là bao nhiêu?
   Thiết bị đạt sai số trong khoảng 2-5%, đảm bảo độ tin cậy cao cho các phép đo trong nghiên cứu và thử nghiệm.

3. Thiết bị có khả năng lưu trữ dữ liệu như thế nào?
   Dữ liệu được lưu trữ dưới dạng file text và Excel, có thể lưu trữ trên thẻ nhớ hoặc máy tính, hỗ trợ phân tích sau thí nghiệm.

4. Thời gian đáp ứng của hệ thống phanh khí nén được đo như thế nào?
   Thời gian đáp ứng được xác định là thời gian để áp suất tại bầu phanh đạt 75% áp suất bình chứa, với giá trị không vượt quá 0,6 giây theo tiêu chuẩn kỹ thuật.

5. Phần mềm hiển thị dữ liệu có dễ sử dụng không?
   Phần mềm có giao diện trực quan, hiển thị đồ thị áp suất theo thời gian, dễ dàng thao tác và phân tích dữ liệu cho người dùng kỹ thuật.

Kết luận

• Luận văn đã thiết kế và chế tạo thành công hệ thống thiết bị đo – ghi áp suất trong hệ thống phanh khí nén với độ chính xác cao và thời gian đáp ứng nhanh.
• Thiết bị cho phép thu thập và lưu trữ dữ liệu áp suất liên tục, hỗ trợ phân tích chi tiết quá trình phanh và nhả phanh trên xe tải và rơ moóc.
• Kết quả thử nghiệm cho thấy độ trễ của hệ thống phanh khí nén được giảm thiểu, đáp ứng tiêu chuẩn kỹ thuật về thời gian phản ứng.
• Thiết bị và phương pháp nghiên cứu góp phần nâng cao hiệu quả nghiên cứu, phát triển hệ thống phanh tự động điều chỉnh lực phanh tại Việt Nam.
• Các bước tiếp theo bao gồm tối ưu hóa thiết kế hệ thống dẫn động khí nén, phát triển phần mềm phân tích nâng cao và đào tạo nhân lực vận hành thiết bị.

Khuyến khích các nhà nghiên cứu, kỹ sư và trung tâm kiểm định áp dụng thiết bị để nâng cao chất lượng nghiên cứu và kiểm định hệ thống phanh khí nén.

Trích đoạn nội dung tài liệu

MỞ ĐẦU I. Lý do chọn đề tài Hệ thống phanh ôtô đóng vai trò rất quan trọng trong việc đảm bảo an toàn giao thông đường bộ. Các hệ thống phanh tự động điều chỉnh đang được nghiên cứu ứng dụng trên ôtô nhằm đáp ứng yêu cầu khắt khe của các tiêu chuẩn an toàn đối với hệ thống phanh. Tại Việt Nam hầu như chưa có các hệ thống thiết bị phục vụ nghiên cứu phát triển các hệ thống phanh tự động điều chỉnh lực phanh mà chủ yếu là các hệ thống thiết bị kiểm định kỹ thuật trạng thái hệ thống phanh.

Vì vậy, việc nghiên cứu thiết kế chế tạo thiết bị đo - ghi áp suất trong hệ thống phanh có ý nghĩa thực tiễn đối với việc nghiên cứu hệ thống phanh ôtô tại Việt Nam. Hệ thống đo - ghi áp suất dùng cho nghiên cứu phát triển hệ thống phanh đòi hỏi phải có độ chính xác cao, thời gian đáp ứng nhanh và lưu giữ được kết quả đo theo thời gian phục vụ quá trình nghiên cứu phân tích kết quả đo nhằm phát triển hệ thống điều khiển quá trình phanh. Nghiên cứu đánh giá độ tin cậy của thiết bị đo đòi hỏi phải có phương pháp và quy trình khoa học. Vì vậy, việc nghiên cứu thiết kế và chế tạo thiết bị đo - ghi áp suất có ý nghĩa khoa học.

Do đó, luận văn đã thực hiện đề tài: “Nghiên cứu thiết kế chế tạo hệ thống thiết bị đo - ghi áp suất trong hệ thống phanh khí nén”. Mục đích nghiên cứu Thiết kế chế tạo hệ thống thiết bị đo - ghi áp suất trong hệ thống phanh khí nén phục vụ nghiên cứu thiết kế các hệ thống điều khiển phanh. Thiết kế, chế tạo và đề xuất quy trình thử nghiệm, tiến hành thử nghiệm trên xe để đánh giá sự thay đổi áp suất tại một số vị trí quan trọng trong hệ thống dẫn động khí nén. Nghiên cứu các loại thiết bị đo ghi áp suất hiện có, thiết kế chế tạo thiết bị đo áp suất khí nén trong hệ thống phanh, thiết kế chế tạo mạch kết nối và thu thập dữ 1 ` liệu đo, xây dựng phần mềm giao diện ghi lưu dữ liệu, hiển thị kết quả đo và nghiên cứu đánh giá sai số của thiết bị.

Ý nghĩa của đề tài Hiện nay, tại các trung tâm đăng kiểm xe cơ giới việc kiểm định hệ thống phanh mới chỉ đang kiểm định trên bệ thử với các thiết bị thử chuyên dụng. Với những quy trình thử nghiệm hệ thống phanh như thế, khó có thể đánh giá sự làm việc của hệ thống, đặc biệt trong quá trình điều khiển của hệ thống phanh khí nén. Khác với quy trình kiểm định phanh thông thường, quy trình thực nghiệm đánh giá quá trình làm việc của hệ thống phanh đòi hỏi phải khoa học để có thể phục vụ cho việc nghiên cứu, phát triển hệ thống phanh khí nén. TỔNG QUAN VẤN ĐỀ NGHIÊN CỨU Phanh ôtô là một bộ phận rất quan trọng trên xe, cùng với những hệ thống hỗ trợ đi kèm nó đảm bảo an toàn cho xe trong quá trình vận chuyển, đặc biệt ở tốc độ cao, do đó nâng cao được năng suất vận chuyển.

Hệ thống phanh ôtô cần đảm bảo tính bền vững, độ tin cậy, phanh êm dịu, hiệu quả phanh cao, tính ổn định của xe tốt, điều chỉnh lực phanh được. để tăng tính an toàn cho ôtô khi vận hành. Công dụng, phân loại, yêu cầu kết cấu hệ thống phanh 1. Công dụng hệ thống phanh - Hệ thống phanh dùng để giảm tốc độ của ôtô đến một giá trị cần thiết hoặc dừng hẳn ôtô ở một vị trí nhất định.

Hệ thống phanh còn có nhiệm vụ giữ cho ôtô đứng yên tại chỗ trên các mặt dốc nghiêng hay trên mặt đường ngang. Với công dụng như vậy, hệ thống phanh là một hệ thống đặc biệt quan trọng, nó đảm bảo cho ôtô, máy kéo chuyển động an toàn ở mọi chế độ làm việc Nhờ đó mới có thể phát huy hết khả năng động lực, nâng cao tốc độ và năng suất vận chuyển của xe. Theo công dụng Theo công dụng hệ thống phanh được chia thành các loại sau: - Hệ thống phanh chính (phanh chân), dùng để giảm tốc độ khi xe đang chuyển động. - Hệ thống phanh dừng (phanh tay), dùng đỗ xe khi người lái rời khỏi buồng lái và dùng làm phanh dự phòng.

- Hệ thống chậm dần (phanh bằng động cơ, thuỷ lực hoặc điện từ), dùng để tiêu hao bớt một phần động năng của ôtô khi cần tiến hành phanh lâu dài (phanh trên dốc dài). Trên các ôtô, máy kéo tải trọng lớn (như xe tải, trọng lượng toàn bộ lớn hơn 12 tấn, xe khách lớn hơn 5 tấn) hoặc làm việc ở vùng đồi núi, thường xuyên phải chuyển động lên xuống các dốc dài còn phải có loại phanh chậm dần, dùng để 3 ` phanh liên tục, giữ cho tốc độ của ôtô máy kéo không tăng quá giới hạn cho phép khi xuống dốc dài dể giảm dần tốc độ của ôtô máy kéo trước khi dừng hẳn. Theo kết cấu của cơ cấu phanh Theo kết cấu của cơ cấu phanh hệ thống phanh được chia thành hai loại sau: - Hệ thống phanh với cơ cấu phanh dải. - Hệ thống phanh với cơ cấu phanh tang trống.

- Hệ thống phanh với cơ cấu phanh đĩa. Theo dẫn động phanh Theo dẫn động hệ thống phanh được chia ra: - Hệ thống phanh dẫn động cơ khí - Hệ thống phanh dẫn động thuỷ lực - Hệ thống phanh dẫn động liên hợp: khí nén - thuỷ lực, … - Hệ thống phanh có cường hoá (có trợ lực). Theo mức độ hoàn thiện hệ thống phanh Hệ thống phanh được hoàn thiện theo hướng nâng cao chất lượng điều khiển ôtô khi phanh. Ta có các loại sau: - Hệ thống phanh có bộ điều hòa lực phanh, dùng để điều chỉnh mô men phanh ở cơ cấu phanh, làm thay đổi mô men phanh trên cầu trước và cầu sau.

- Hệ thống phanh có bộ chống hãm cứng bánh xe (hệ thống ABS). Ngoài ra còn có một số hệ thống kết hợp với ABS (ASR, ESP,…) để tăng khả năng cơ động và khả năng ổn định của xe khi phanh. Yêu cầu kết cấu Hệ thống phanh trên ôtô cần đảm bảo các yêu cầu sau: - Có hiệu quả phanh cao nhất ở tất cả các bánh xe nghĩa là đảm bảo quãng đường phanh ngắn nhất khi phanh đột ngột trong trường hợp nguy hiểm. 4 ` - Đảm bảo sự ổn định chuyển động của xe và phanh êm dịu trong mọi điều kiện hoạt động của xe.

- Điều khiển nhẹ nhàng và thuận lợi: lực tác dụng lên bàn đạp hay cần điều khiển không lớn, phù hợp khả năng điều khiển liên tục của người lái. - Dẫn động phanh có độ nhạy cao, đảm bảo mối tương quan giữa lực bàn đạp với sự phanh của ôtô trong quá trình thực hiện phanh. - Đảm bảo việc phân bố mô men phanh trên các bánh xe phải theo quan hệ để đảm sử dụng hết trọng lượng bám của khi phanh ở các cường độ khác nhau. - Cơ cấu phanh thoát nhiệt tốt, duy trì ổn định hệ số ma sát trong cơ cấu phanh trong mọi điều kiện sử dụng.

- Giữ được tỉ lệ thuận giữa lực trên bàn đạp với lực phanh trên bánh xe - Có khả năng giữ ôtô đứng yên trong thời gian dài, kể cả trên đường dốc. - Đảm bảo độ tin cậy của hệ thống trong khi thực hiện phanh trong mọi trường hợp sử dụng, kể cả khi một phần dẫn động điều khiển có hư hỏng. Cấu tạo chung hệ thống phanh khí nén.Cơ cấu phanh tang trống điều khiển bằng cam. Cơ cấu phanh tang trống được dùng khá phổ biến trên ôtô.

Trong cơ cấu dạng tang trống sử dụng các guốc phanh cố định và được phanh với mặt trụ trong của tang trống quay cùng bánh xe. Như vậy quá trình phanh được thực hiện nhờ ma sát giữa bề mặt tang trống và các má phanh. Cơ cấu phanh tang trống được phân loại theo phương pháp bố trí và điều khiển các guốc phanh thành các dạng khác nhau. Trong trường hợp sử dụng cơ cấu phanh trên hệ thống phanh thuần túy khí nén, ta thường sử dụng cơ cấu phanh điều khiển bằng cam.

Sự tác động của cam lên các guốc phanh với các chuyển vị như nhau, má phanh bị mòn gần như đều nhau, do vậy các má phanh trên cả hai guốc phanh của cơ cấu có kích thước gần như bằng nhau. Dẫn động hệ thống phanh khí nén. Hệ thống dẫn động có tác dụng truyền và khuếch đại lực điều khiển từ bàn đạp phanh đến cơ cấu phanh. 5 ` Hệ thống dẫn động phải đảm bảo được các yêu cầu sau: - Độ nhạy cần thiết của hệ thống; - Hiệu quả điều khiển trong việc truyền năng lượng từ cơ cấu điều khiển đến cơ cấu phanh của ôtô; - Độ tin cậy của hệ thống kể cả khi có hư hỏng bất thường.

Dẫn động điều khiển phanh của ôtô tải và ôtô buýt đòi hỏi năng lượng điều khiển lớn, nếu sử dụng phương án dẫn động thủy lực thì cần phải thiết kế, chế tạo các cụm xi lanh thủy lực và đường ống lớn để đảm bảo lực phanh cần thiết nên hệ thống phanh sẽ cồng kềnh, khó chế tạo và đặc biệt cần có lực điều khiển lớn, gây mệt mỏi cho người lái. Do vậy, không nên dùng hệ dẫn động thủy lực trên các loại xe tải trọng lượng lớn và xe buýt. Trong dẫn động phanh bằng khí nén lực điều khiển trên bàn đạp phanh nhỏ, áp suất trên đường ống không cao và cho phép dẫn động dài tới các cơ cấu phanh cần thiết. Hơn nữa hệ thống phanh khí nén còn dễ dàng bố trí điều khiển tự động.

Tuy nhiên hệ thống phanh khí nén có nhược điểm sau: - Số lượng các chi tiết nhiều, kích thước lớn và có giá thành cao. - Độ nhạy của hệ thống kém, nghĩa là thời gian hệ thống phanh bắt đầu làm việc kể từ khi người lái bắt đầu tác dụng lực là khá lớn do không khí bị nén khi chịu lực (thời gian chậm tác dụng phanh lớn). - Lực ép của cơ cấu phanh phát huy không đồng đều. Sơ đồ cấu tạo chung của dẫn động phanh khí nén cơ bản (hình 1.1) gồm các phần tử chính: nguồn cung cấp khí nén, van phân phối khí, bầu phanh và đường ống dẫn khí được mô tả như hình vẽ.

+) Phần cung cấp khí nén có chức năng chính là hút không khí từ ngoài khí quyển, nén không khí tới áp suất cần thiết (0,7 - 0.9 Mpa) hay (7 - 9 kg/cm2), đảm bảo cung cấp đủ lưu lượng cho hệ thống phanh khí nén làm việc. Áp suất làm việc lớn nhất của máy nén khí là 11 kg/cm2.
