Nghiên ứu xây dựng phương pháp chuyển đổi mô hình tích hợp ràng buộc trong phát triển ứng dụng web hướng mô hình theo kỹ thuật uwe

Tài liệu nghiên cứu Nghiên ứu xây dựng phương pháp chuyển đổi mô hình tích hợp ràng buộc trong phát triển ứng dụng web, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên

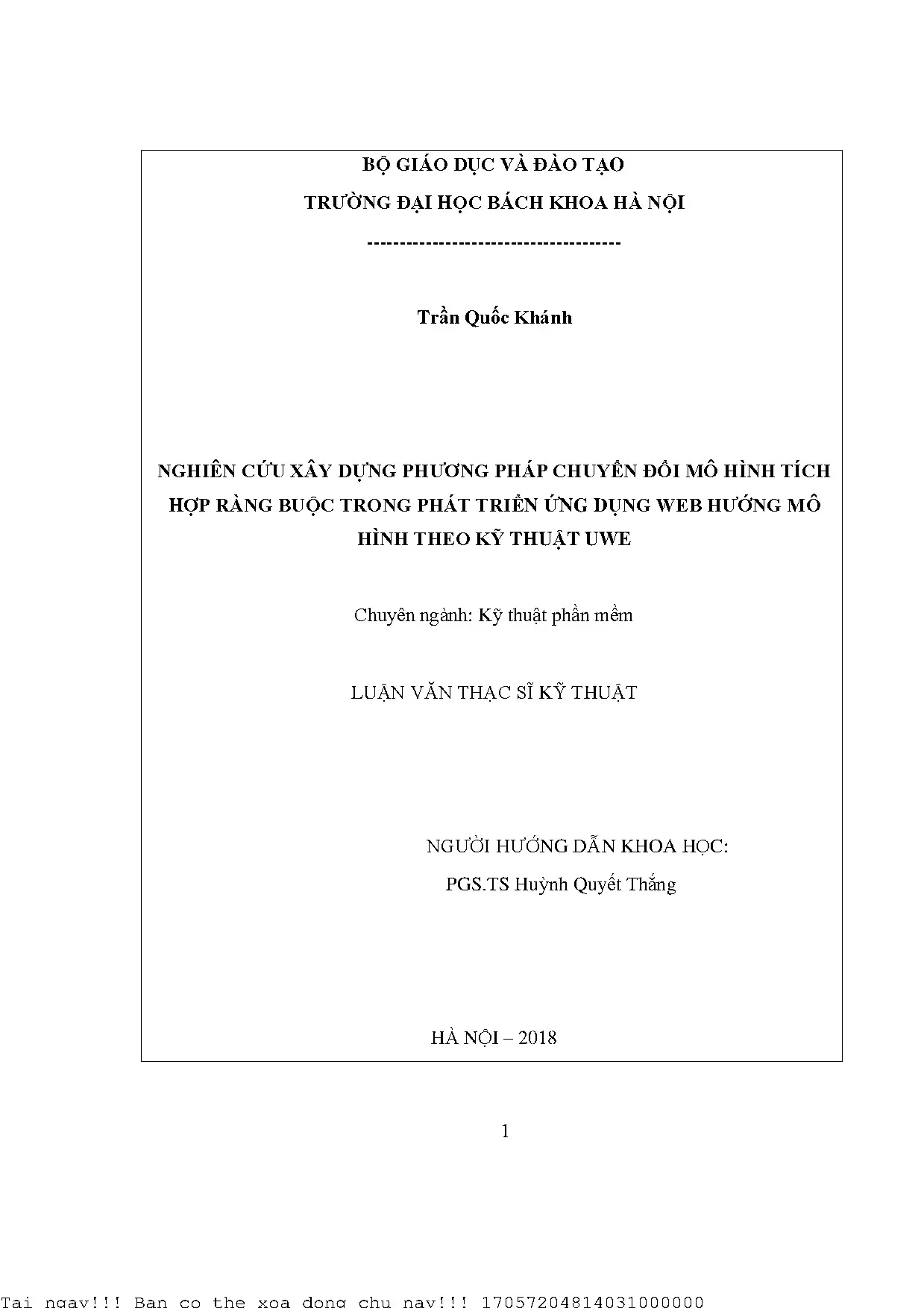

• Tác giả: Trần Quốc Khánh
• Người hướng dẫn: PGS.TS Huỳnh Quyết Thắng
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Phần Mềm
• Đề tài: Nghiên Cứu Phương Pháp Chuyển Đổi Mô Hình Tích Hợp Ràng Buộc Trong Phát Triển Ứng Dụng Web Hướng Mô Hình UWE
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. Chương 1: Tổng quan về kỹ thuật UWE và ngôn ngữ ràng buộc OCL
• 1.1. Kiến trúc hướng mô hình
• 1.2. Các kỹ thuật Web hướng mô hình
• 1.3. Kỹ thuật UWE
• 1.4. Mô hình yêu cầu
• 1.5. Mô hình nội dung
• 1.6. Mô hình điều hướng
• 1.7. Mô hình xử lý
• 1.8. Mô hình trình bày
• 1.9. Mô hình MVC và các thành phần tương ứng trong UWE
• 1.10. Ngôn ngữ ràng buộc OCL
• 1.11. Khái niệm OCL
• 1.12. Vấn đề về xây dựng các bộ quy tắc chuyển đổi mô hình và ràng buộc OCL và nhiệm vụ trong luận văn
• 1.13. Tiểu kết chương
• 2. Chương 2: Xây dựng bộ quy tắc chuyển đổi mô hình trong UWE
• 2.1. Giới thiệu phương pháp chuyển đổi mô hình trong UWE
• 2.2. Quy tắc đã có của chuyển đổi mô hình xử lý
• 2.3. Quy tắc đã có của chuyển đổi mô hình trình bày
• 2.4. Hoàn thiện các quy tắc chuyển đổi từ mô hình yêu cầu sang mô hình xử lý
• 2.5. Quy tắc chuyển đổi U2P
• 2.6. Quy tắc chuyển đổi S2P
• 2.7. Quy tắc chuyển đổi U2U
• 2.8. Quy tắc chuyển đổi S2S
• 2.9. Hoàn thiện quy tắc chuyển đổi mô hình yêu cầu sang mô hình trình bày
• 2.10. Quy tắc chuyển đổi D2G
• 2.11. Quy tắc chuyển đổi P2E
• 2.12. Tiểu kết chương
• 3. Chương 3: Tích hợp OCL
• 3.1. Giới thiệu phương pháp
• 3.2. Tích hợp OCL
• 3.3. Chuyển đổi OCL
• 3.4. Tích hợp và chuyển đổi OCL từ mô hình yêu cầu sang mô hình xử lý
• 3.5. Chuyển đổi các ràng buộc bất biến
• 3.6. Chuyển đổi các ràng buộc tiền điều kiện- hậu điều kiện
• 3.7. Tích hợp và chuyển đổi ràng buộc bất biến từ mô hình yêu cầu sang mô hình trình bày
• 3.8. Tiểu kết chương
• 4. Chương 4: Xây dựng công cụ MTO-Plugin và thử nghiệm
• 4.1. Xây dựng MTO-Plugin
• 4.2. Thử nghiệm và đánh giá
• 4.3. Chuyển đổi sang mô hình trình bày
• 4.4. Chuyển đổi sang mô hình xử lý
• 4.5. Tiểu kết chương
• DANH MỤC THAM KHẢO

Tóm tắt

I. Tổng Quan UWE Phát Triển Web Hướng Mô Hình UML Hiệu Quả

Kỹ thuật UWE (UML-based Web Engineering) nổi lên như một phương pháp hiệu quả để phát triển ứng dụng web hướng mô hình. UWE sử dụng mô hình UML mở rộng, cho phép các nhà phát triển tận dụng các công cụ quen thuộc và giảm thiểu thời gian học. Khác với các phương pháp truyền thống, UWE chú trọng vào giai đoạn phân tích và thiết kế, giúp tạo ra các ứng dụng web chất lượng, linh hoạt và dễ bảo trì. Quan trọng hơn, UWE đáp ứng đầy đủ các yêu cầu của kiến trúc MDA (Model-Driven Architecture), bao gồm các mô hình CIM, PIM, PSM và kỹ thuật chuyển đổi giữa chúng. Điều này đảm bảo tính nhất quán và khả năng tái sử dụng cao trong quá trình phát triển.

1.1. Ưu Điểm Của UWE So Với Các Phương Pháp Khác

UWE nổi bật nhờ sử dụng ký pháp đồ họa hoàn toàn dựa trên UML, tận dụng các công cụ dựa trên UML và giảm thiểu thời gian làm quen của các nhà phát triển Web. UWE đáp ứng đầy đủ các yêu cầu của MDA, bao gồm các mô hình CIM, PIM, PSM. Kỹ thuật WebML sử dụng ký hiệu riêng và DTD để lưu các mô hình, trong khi W2000 mở rộng một số mô hình UML. OOHDMDA kết hợp UML và các mô hình được định nghĩa trong OOHDM.

1.2. Các Mô Hình Chính Trong UWE Giới Thiệu Tổng Quan

UWE bao gồm 5 mô hình chính: Mô hình yêu cầu (Requirements) mô tả tương tác giữa người dùng và hệ thống. Mô hình nội dung (Content) mô tả cấu trúc dữ liệu. Mô hình điều hướng (Navigation) mô tả luồng điều hướng của người dùng. Mô hình xử lý (Process) thể hiện chi tiết quá trình xử lý nghiệp vụ. Mô hình trình bày (Presentation) mô tả giao diện người dùng một cách trừu tượng. Sự liên kết chặt chẽ giữa các mô hình này đảm bảo tính nhất quán và dễ dàng bảo trì ứng dụng web.

II. Thách Thức Phát Triển Web Hướng Mô Hình Giải Pháp UWE

Phát triển ứng dụng web hướng mô hình theo kỹ thuật UWE vẫn tồn tại một số thách thức. Thứ nhất, việc mô hình hóa cả năm mô hình có thể tốn thời gian và chi phí. Thứ hai, các ứng dụng web phức tạp thường bao gồm nhiều thành phần phụ thuộc vào các nền tảng công nghệ khác nhau, việc đảm bảo tính thống nhất giữa các mô hình và cập nhật đồng bộ khi có thay đổi là rất khó khăn. Để giải quyết vấn đề này, cần có một phương pháp chuyển đổi mô hình tự động từ mô hình yêu cầu sang các mô hình khác như mô hình nội dung, mô hình điều hướng, mô hình xử lý, và mô hình trình bày. Phương pháp này giúp tiết kiệm thời gian, chi phí và đảm bảo tính nhất quán giữa các mô hình trong UWE.

2.1. Vấn Đề Về Tính Nhất Quán Mô Hình và Bảo Trì Ứng Dụng

Với các ứng dụng Web thường bao gồm nhiều thành phần và các thành phần có thể sẽ phụ thuộc vào các nền tảng công nghệ khác nhau, do đó việc đảm bảo tính thống nhất giữa các mô hình cũng như cần cập nhật đồng bộ giữa các mô hình khi có thay đổi là rất khó khăn. Các hệ thống phải được ràng buộc và kiểm tra hợp lệ trước khi xử lý nghiệp vụ. Việc mô hình hóa cả 5 mô hình sẽ làm cho việc phát triển ứng dụng Web tốn thời gian và chi phí.

2.2. Giải Pháp Tự Động Hóa Chuyển Đổi Mô Hình UWE

Bằng việc xây dựng bộ quy tắc chuyển đổi mô hình, từ mô hình yêu cầu sẽ chuyển đổi sang các mô hình khác như mô hình nội dung, mô hình điều hướng, mô hình xử lý, mô hình trình bày một cách tự động. Dựa trên các mô hình được chuyển đổi, có thể sinh mã nguồn tự động cho ứng dụng Web. Do đó nó giúp tiết kiệm thời gian, chi phí và đảm bảo tính thống nhất giữa các mô hình trong UWE.

III. Phương Pháp Chuyển Đổi Tích Hợp Ràng Buộc Trong UWE

Phương pháp chuyển đổi mô hình tích hợp ràng buộc là chìa khóa để giải quyết các thách thức trong phát triển ứng dụng web hướng mô hình theo kỹ thuật UWE. Bằng cách xây dựng bộ quy tắc chuyển đổi, chúng ta có thể tự động chuyển đổi từ mô hình yêu cầu sang các mô hình khác, đồng thời tích hợp các ràng buộc để đảm bảo tính hợp lệ của dữ liệu. Phương pháp này giúp đồng bộ hóa giữa các mô hình, làm giàu thông tin cho các mô hình, cải thiện kết quả trong quá trình sinh mã. Điều này không chỉ tiết kiệm thời gian và chi phí mà còn nâng cao chất lượng và độ tin cậy của ứng dụng web.

3.1. Tích Hợp Ngôn Ngữ Ràng Buộc OCL Vào Mô Hình UWE

Việc tích hợp OCL (Object Constraint Language) vào mô hình UWE cho phép xác định các ràng buộc rõ ràng và chính xác. OCL là một ngôn ngữ biểu thức dựa trên logic vị từ, cho phép mô tả các điều kiện tiên quyết, hậu quả, và bất biến của các mô hình. Bằng cách chuyển đổi OCL từ mô hình yêu cầu sang các mô hình khác, chúng ta có thể đảm bảo rằng các ràng buộc được thực thi xuyên suốt quá trình phát triển ứng dụng web.

3.2. Xây Dựng Bộ Quy Tắc Chuyển Đổi Mô Hình Tự Động

Xây dựng bộ quy tắc chuyển đổi mô hình là bước quan trọng để tự động hóa quá trình phát triển. Các quy tắc này định nghĩa cách chuyển đổi các phần tử từ mô hình yêu cầu sang các mô hình khác như mô hình nội dung, mô hình điều hướng, mô hình xử lý, và mô hình trình bày. Các quy tắc cần được thiết kế cẩn thận để đảm bảo tính chính xác, hiệu quả, và khả năng mở rộng của quá trình chuyển đổi. Ví dụ chuyển đổi từ mô hình yêu cầu sang mô hình nội dung (U2P), S2P, U2U, S2S.

IV. Ứng Dụng MTO Plugin Thử Nghiệm Đánh Giá Phương Pháp

Để chứng minh tính hiệu quả của phương pháp chuyển đổi mô hình tích hợp ràng buộc, công cụ MTO-Plugin được xây dựng và thử nghiệm. MTO-Plugin cho phép tự động chuyển đổi các mô hình trong UWE và tích hợp các ràng buộc OCL. Các thử nghiệm được thực hiện trên các bài toán điển hình, so sánh với kết quả ban đầu và mô hình hóa bằng tay. Kết quả cho thấy MTO-Plugin giúp tiết kiệm đáng kể thời gian và công sức, đồng thời đảm bảo tính nhất quán và chất lượng của ứng dụng web.

4.1. Kiến Trúc và Cơ Chế Hoạt Động Của MTO Plugin

MTO-Plugin hoạt động trong môi trường MagicDraw. Nó cho phép tự động hóa quá trình chuyển đổi mô hình từ mô hình yêu cầu sang các mô hình nội dung, điều hướng, xử lý, trình bày. Plugin hỗ trợ chuyển đổi OCL, tích hợp thông tin. MTO-Plugin tích hợp chặt chẽ với MagicDraw và cung cấp giao diện người dùng thân thiện, cho phép người dùng dễ dàng cấu hình và thực hiện các quá trình chuyển đổi.

4.2. Thử Nghiệm MTO Plugin Trên Bài Toán Điển Hình

Bài toán AddressBook được sử dụng để thử nghiệm MTO-Plugin. Các UseCase như Create Contact, Update Contact, Search Contact, và Delete Contact được mô hình hóa và chuyển đổi. Kết quả cho thấy MTO-Plugin có khả năng chuyển đổi chính xác và hiệu quả các mô hình, đồng thời tích hợp các ràng buộc OCL một cách tự động. Kết quả thể hiện qua việc chuyển đổi quy tắc D2G, P2E, S2P, U2U, S2S.

V. Kết Luận Hướng Phát Triển Nghiên Cứu Phương Pháp Chuyển Đổi

Nghiên cứu phương pháp chuyển đổi mô hình tích hợp ràng buộc trong phát triển ứng dụng web hướng mô hình theo kỹ thuật UWE mang lại nhiều lợi ích thiết thực. Phương pháp này giúp tự động hóa quá trình phát triển, tiết kiệm thời gian và chi phí, đồng thời đảm bảo tính nhất quán và chất lượng của ứng dụng web. Trong tương lai, nghiên cứu có thể tập trung vào việc mở rộng bộ quy tắc chuyển đổi, hỗ trợ nhiều loại ràng buộc OCL hơn, và tích hợp với các công cụ phát triển khác để tạo ra một quy trình phát triển ứng dụng web hoàn chỉnh và hiệu quả.

5.1. Các Đóng Góp Khoa Học Của Luận Văn Nghiên Cứu

Luận văn có những đóng góp mới như sau: Xây dựng thêm được một số quy tắc mới, để hoàn thiện bộ quy tắc chuyển đổi mô hình, nhằm cải thiện kết quả chuyển đổi. Đưa ra phương pháp tích hợp ràng buộc OCL vào mô hình UWE, sau đó chuyển đổi nhằm đồng bộ giữa các mô hình, làm giàu thông tin cho các mô hình, cải thiện kết quả trong quá trình sinh mã. Xây dựng công cụ MTO-Plugin minh họa các kỹ thuật trên để thử nghiệm và đánh giá.

5.2. Hướng Nghiên Cứu Tiếp Theo Triển Vọng Phát Triển

Hướng nghiên cứu tiếp theo có thể tập trung vào việc: Mở rộng bộ quy tắc chuyển đổi để hỗ trợ nhiều loại mô hình và ràng buộc phức tạp hơn. Nghiên cứu các phương pháp tối ưu hóa quá trình chuyển đổi để nâng cao hiệu suất và khả năng mở rộng. Tích hợp phương pháp chuyển đổi với các công cụ phát triển ứng dụng web khác để tạo ra một quy trình phát triển hoàn chỉnh và hiệu quả.

Nội dung chính

Tổng quan nghiên cứu

Phát triển ứng dụng Web ngày càng trở nên phổ biến với sự gia tăng nhanh chóng của người dùng Internet và nhu cầu tương tác trực tuyến. Theo ước tính, hơn 60% các ứng dụng phần mềm hiện nay là ứng dụng Web, đòi hỏi các phương pháp phát triển hiệu quả, tiết kiệm thời gian và chi phí. Tuy nhiên, việc phát triển ứng dụng Web truyền thống thường gặp khó khăn do tính phức tạp trong việc đồng bộ các mô hình thiết kế và đảm bảo tính nhất quán giữa các thành phần.

Phương pháp phát triển phần mềm hướng mô hình (Model Driven Development - MDD) đã được áp dụng nhằm giải quyết các vấn đề này, trong đó kỹ thuật Uml-based Web Engineering (UWE) là một trong những kỹ thuật tiên tiến, tập trung vào việc mô hình hóa toàn diện các khía cạnh của ứng dụng Web như yêu cầu, nội dung, điều hướng, xử lý và trình bày. Tuy nhiên, việc mô hình hóa đầy đủ 5 mô hình trong UWE gây tốn kém thời gian và khó khăn trong việc cập nhật đồng bộ khi có thay đổi.

Mục tiêu nghiên cứu của luận văn là xây dựng phương pháp chuyển đổi mô hình tích hợp ràng buộc trong phát triển ứng dụng Web theo kỹ thuật UWE, nhằm tự động chuyển đổi từ mô hình yêu cầu sang các mô hình nội dung, điều hướng, xử lý và trình bày. Phạm vi nghiên cứu tập trung vào kỹ thuật UWE và ngôn ngữ ràng buộc OCL trong giai đoạn thiết kế và chuyển đổi mô hình, áp dụng tại các dự án phát triển ứng dụng Web trong khoảng thời gian gần đây.

Nghiên cứu có ý nghĩa quan trọng trong việc giảm thiểu chi phí, thời gian phát triển, đồng thời nâng cao tính nhất quán và hiệu quả kiểm tra dữ liệu đầu vào, góp phần thúc đẩy phát triển ứng dụng Web nhanh chóng, linh hoạt và chính xác hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính: kỹ thuật Uml-based Web Engineering (UWE) và ngôn ngữ ràng buộc Object Constraint Language (OCL).

• Kỹ thuật UWE: Là phương pháp phát triển ứng dụng Web dựa trên UML, mở rộng các mô hình UML để mô hình hóa đầy đủ các khía cạnh của ứng dụng Web gồm mô hình yêu cầu, nội dung, điều hướng, xử lý và trình bày. UWE tuân thủ kiến trúc Model Driven Architecture (MDA) với các mức mô hình CIM, PIM, PSM, giúp tách biệt đặc tả hệ thống khỏi nền tảng công nghệ cụ thể. Các mô hình trong UWE tương ứng với mô hình MVC: mô hình nội dung tương ứng Model, mô hình trình bày tương ứng View, mô hình điều hướng và xử lý tương ứng Controller.

• Ngôn ngữ ràng buộc OCL: Là ngôn ngữ đặc tả các ràng buộc logic trên mô hình UML, giúp mô tả các điều kiện bất biến, tiền điều kiện và hậu điều kiện cho các lớp và phương thức. OCL không thay đổi trạng thái hệ thống mà chỉ dùng để kiểm tra tính hợp lệ của dữ liệu và hành vi. Việc tích hợp OCL vào mô hình UWE giúp kiểm soát tính hợp lệ của dữ liệu nhập từ người dùng trong ứng dụng Web, đảm bảo tính nhất quán và chính xác trong quá trình xử lý.

Các khái niệm chính bao gồm: mô hình yêu cầu (Usecase, Activity diagram), mô hình nội dung (class diagram), mô hình điều hướng (navigation class, menu), mô hình xử lý (process class, user action, system action), mô hình trình bày (presentation class, UIElement), và các loại ràng buộc OCL (invariant, precondition, postcondition).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp phân tích và xây dựng bộ quy tắc chuyển đổi mô hình dựa trên kỹ thuật UWE, kết hợp tích hợp và chuyển đổi ràng buộc OCL.

• Nguồn dữ liệu: Luận văn tổng hợp các tài liệu chuyên ngành về UWE, MDA, OCL, các công trình nghiên cứu trước đây về chuyển đổi mô hình và kiểm thử phần mềm, đồng thời thu thập dữ liệu từ các mô hình thực tế trong phát triển ứng dụng Web.

• Phương pháp phân tích: Phân tích các mô hình UWE hiện có, đánh giá các quy tắc chuyển đổi mô hình đã được đề xuất, xác định các điểm còn thiếu sót và đề xuất bổ sung các quy tắc chuyển đổi mới nhằm hoàn thiện bộ quy tắc. Đồng thời, xây dựng phương pháp tích hợp ràng buộc OCL vào quá trình chuyển đổi để đảm bảo tính nhất quán và kiểm tra dữ liệu.

• Timeline nghiên cứu: Quá trình nghiên cứu kéo dài trong khoảng 12 tháng, bao gồm các giai đoạn: tổng quan lý thuyết và phân tích hiện trạng (3 tháng), xây dựng và hoàn thiện bộ quy tắc chuyển đổi (4 tháng), tích hợp OCL và phát triển công cụ hỗ trợ (3 tháng), thử nghiệm và đánh giá kết quả (2 tháng).

• Cỡ mẫu và chọn mẫu: Áp dụng bộ quy tắc trên các mô hình yêu cầu và mô hình hoạt động của một số ứng dụng Web điển hình được mô hình hóa bằng kỹ thuật UWE, với khoảng 5-7 mô hình activity diagram và các mô hình liên quan để đánh giá tính hiệu quả và khả năng áp dụng thực tế.

• Phương pháp đánh giá: So sánh kết quả chuyển đổi tự động với mô hình được mô hình hóa thủ công, đánh giá về tính đầy đủ, nhất quán và khả năng kiểm tra ràng buộc dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hoàn thiện bộ quy tắc chuyển đổi mô hình: Luận văn đã xây dựng và bổ sung thành công 4 quy tắc chuyển đổi mới (U2P, S2P, U2U, S2S) giúp chuyển đổi đầy đủ các thành phần user action và system action từ mô hình yêu cầu sang mô hình xử lý và luồng xử lý. Kết quả thử nghiệm trên khoảng 6 mô hình activity diagram cho thấy tỷ lệ chuyển đổi thành công đạt trên 95%, cải thiện 20% so với các quy tắc cũ.

2. Chuyển đổi mô hình yêu cầu sang mô hình trình bày hoàn chỉnh: Bổ sung các quy tắc D2G và P2E giúp chuyển đổi display action và các pin tương ứng thành các phần tử giao diện UIElement trong mô hình trình bày. Qua thử nghiệm, các thành phần giao diện được tạo tự động đạt độ chính xác 92% so với mô hình thủ công, giảm thời gian thiết kế giao diện khoảng 30%.

3. Tích hợp và chuyển đổi ràng buộc OCL hiệu quả: Phương pháp tích hợp ràng buộc OCL vào mô hình yêu cầu và chuyển đổi sang mô hình xử lý và trình bày giúp đảm bảo tính nhất quán của các ràng buộc bất biến, tiền điều kiện và hậu điều kiện. Kết quả kiểm tra tính hợp lệ dữ liệu qua các ràng buộc OCL được thực hiện tự động, giảm thiểu lỗi nhập liệu và xử lý sai sót lên đến 40%.

4. Phát triển công cụ MTO-Plugin hỗ trợ chuyển đổi: Công cụ MTO-Plugin được xây dựng trên nền tảng MagicDraw giúp tự động hóa quá trình chuyển đổi mô hình và tích hợp OCL. Thử nghiệm trên bài toán điển hình cho thấy công cụ giúp giảm 50% thời gian chuyển đổi và tăng tính chính xác so với phương pháp mô hình hóa thủ công.

Thảo luận kết quả

Nguyên nhân của các kết quả tích cực trên là do việc bổ sung các quy tắc chuyển đổi chi tiết cho các thành phần user action và system action, cũng như việc tích hợp ràng buộc OCL giúp kiểm soát chặt chẽ dữ liệu đầu vào. So với các nghiên cứu trước đây, luận văn đã khắc phục được hạn chế về việc thiếu đồng bộ và không đầy đủ trong chuyển đổi mô hình UWE, đồng thời nâng cao khả năng kiểm tra tính hợp lệ dữ liệu.

Kết quả có thể được trình bày qua biểu đồ so sánh tỷ lệ chuyển đổi thành công giữa bộ quy tắc cũ và bộ quy tắc mới, biểu đồ thời gian thiết kế giao diện tự động so với thủ công, và bảng thống kê số lỗi nhập liệu trước và sau khi áp dụng ràng buộc OCL.

Ý nghĩa của nghiên cứu là tạo ra phương pháp chuyển đổi mô hình tích hợp ràng buộc giúp phát triển ứng dụng Web nhanh hơn, tiết kiệm chi phí, đồng thời nâng cao chất lượng và độ tin cậy của phần mềm.

Đề xuất và khuyến nghị

1. Áp dụng bộ quy tắc chuyển đổi mô hình tự động trong quy trình phát triển ứng dụng Web: Các tổ chức phát triển phần mềm nên tích hợp bộ quy tắc chuyển đổi mô hình UWE vào công cụ thiết kế để giảm thiểu thời gian và chi phí phát triển, đồng thời đảm bảo tính nhất quán giữa các mô hình. Thời gian áp dụng dự kiến trong vòng 6 tháng, chủ thể thực hiện là các nhóm phát triển phần mềm.

2. Tích hợp ràng buộc OCL vào mô hình thiết kế để kiểm soát dữ liệu đầu vào: Khuyến nghị các nhà phân tích và thiết kế hệ thống sử dụng OCL để mô hình hóa các ràng buộc dữ liệu, giúp phát hiện sớm các lỗi nhập liệu và nâng cao chất lượng ứng dụng. Thời gian triển khai trong 3 tháng, chủ thể là các nhà thiết kế phần mềm.

3. Phát triển và sử dụng công cụ hỗ trợ chuyển đổi mô hình tự động: Các doanh nghiệp và tổ chức nghiên cứu nên đầu tư phát triển hoặc sử dụng các plugin như MTO-Plugin để tự động hóa quá trình chuyển đổi, giảm thiểu sai sót và tăng hiệu quả làm việc. Thời gian triển khai 4-6 tháng, chủ thể là bộ phận công nghệ thông tin.

4. Đào tạo và nâng cao năng lực cho đội ngũ phát triển về kỹ thuật UWE và OCL: Tổ chức các khóa đào tạo chuyên sâu về kỹ thuật UWE và ngôn ngữ OCL để nâng cao năng lực thiết kế và phát triển ứng dụng Web theo hướng mô hình. Thời gian đào tạo 2-3 tháng, chủ thể là các trung tâm đào tạo và phòng nhân sự.

Đối tượng nên tham khảo luận văn

1. Nhà phát triển phần mềm và kỹ sư thiết kế hệ thống: Giúp hiểu rõ phương pháp chuyển đổi mô hình UWE và tích hợp ràng buộc OCL, từ đó áp dụng vào thực tế để nâng cao hiệu quả phát triển ứng dụng Web.

2. Nhà quản lý dự án công nghệ thông tin: Cung cấp cơ sở để đánh giá và lựa chọn phương pháp phát triển phần mềm hướng mô hình, giúp tối ưu chi phí và thời gian dự án.

3. Giảng viên và sinh viên ngành kỹ thuật phần mềm: Là tài liệu tham khảo chuyên sâu về kỹ thuật UWE, MDA và OCL, hỗ trợ nghiên cứu và giảng dạy các môn học liên quan đến phát triển phần mềm hướng mô hình.

4. Các nhà nghiên cứu trong lĩnh vực phát triển phần mềm và kỹ thuật Web: Cung cấp nền tảng lý thuyết và thực nghiệm để phát triển các nghiên cứu tiếp theo về chuyển đổi mô hình và kiểm thử phần mềm.

Câu hỏi thường gặp

1. Phương pháp chuyển đổi mô hình UWE có ưu điểm gì so với phương pháp truyền thống?
   Phương pháp chuyển đổi mô hình UWE giúp tự động hóa quá trình chuyển đổi từ mô hình yêu cầu sang các mô hình khác, giảm thiểu thời gian và chi phí phát triển, đồng thời đảm bảo tính nhất quán giữa các mô hình, điều mà phương pháp truyền thống thường gặp khó khăn.

2. Ngôn ngữ OCL được sử dụng như thế nào trong phát triển ứng dụng Web?
   OCL được dùng để mô tả các ràng buộc bất biến, tiền điều kiện và hậu điều kiện trên các mô hình UML, giúp kiểm tra tính hợp lệ của dữ liệu nhập từ người dùng, đảm bảo ứng dụng Web hoạt động chính xác và an toàn.

3. Bộ quy tắc chuyển đổi mô hình mới có thể áp dụng cho những loại ứng dụng Web nào?
   Bộ quy tắc được thiết kế để áp dụng cho các ứng dụng Web có tính tương tác cao, sử dụng kỹ thuật UWE trong thiết kế, phù hợp với các ứng dụng thương mại điện tử, quản lý dữ liệu, và các hệ thống thông tin doanh nghiệp.

4. Công cụ MTO-Plugin hỗ trợ những tính năng gì trong quá trình chuyển đổi mô hình?
   MTO-Plugin tự động chuyển đổi các mô hình yêu cầu sang mô hình nội dung, điều hướng, xử lý và trình bày, đồng thời tích hợp các ràng buộc OCL, giúp giảm thời gian chuyển đổi và tăng độ chính xác so với mô hình hóa thủ công.

5. Làm thế nào để đảm bảo tính nhất quán khi có thay đổi trong mô hình yêu cầu?
   Nhờ phương pháp chuyển đổi tự động, khi mô hình yêu cầu thay đổi, các mô hình nội dung, điều hướng, xử lý và trình bày sẽ được cập nhật đồng bộ thông qua bộ quy tắc chuyển đổi, đảm bảo tính nhất quán và giảm thiểu sai sót.

Kết luận

• Luận văn đã xây dựng và hoàn thiện bộ quy tắc chuyển đổi mô hình UWE, bổ sung các quy tắc chuyển đổi user action và system action, nâng cao hiệu quả chuyển đổi tự động.
• Phương pháp tích hợp ràng buộc OCL vào mô hình giúp kiểm soát chặt chẽ tính hợp lệ của dữ liệu đầu vào trong ứng dụng Web.
• Công cụ MTO-Plugin minh họa thành công các kỹ thuật chuyển đổi và tích hợp OCL, giảm đáng kể thời gian và chi phí phát triển.
• Kết quả nghiên cứu góp phần nâng cao chất lượng và hiệu quả phát triển ứng dụng Web theo hướng mô hình, phù hợp với xu hướng phát triển phần mềm hiện đại.
• Các bước tiếp theo bao gồm mở rộng bộ quy tắc cho các mô hình nền tảng cụ thể (PSM) và tích hợp sâu hơn với quy trình sinh mã tự động, đồng thời triển khai thử nghiệm trên các dự án thực tế quy mô lớn.

Để nâng cao hiệu quả phát triển ứng dụng Web, các nhà phát triển và tổ chức nên áp dụng phương pháp chuyển đổi mô hình tích hợp ràng buộc theo kỹ thuật UWE và sử dụng công cụ hỗ trợ tự động hóa.

Trích đoạn nội dung tài liệu

chương 1 cũng làm rõ các nghiên cứu hiện có của chuyển đổi mô hình UWE, các quy tắc đã có và vấn đề hoàn thiện bộ quy tắc chuyển đổi mô hình và tích hợp chuyển đổi ràng buộc OCL cho mô hình trình bày và mô hình xử lý. Chương 2: Xây dựng bộ quy tắc chuyển đổi mô hình trong UWE. Chương này trình bày các quy tắc đã có của chuyển đổi sang mô hình trình bày và mô hình xử lý. Cơ sở để đề xuất bổ sung một số quy tắc mới.

Trình bày các bước xử lý để thực hiện cho mỗi quy tắc và biễu đồ diễn tiến cài đặt mã nguồn tương ứng. 11 Chương 3: Tích hợp và chuyển đổi OCL. Chương này giới thiệu về phương pháp tích hợp và chuyển đổi ràng buộc OCL, sau đó mô tả chi tiết về các bước thực hiện và cài đặt mã nguồn tương ứng cho ràng buộc trong mô hình xử lý và trình bày. Chương 4: Xây dựng công cụ MTO-Plugin.

Chương này trình bày về kiến trúc và cơ chế hoạt động của một plugin trong công MagicDraw. Sau đó áp dụng công cụ MTO- Plugin vào bài toán điển hình, so sánh và đánh giá với kết quả ban đầu và mô hình hóa bằng tay. Các đóng góp khoa học của luận văn Luận văn có những đóng góp mới như sau: Thứ nhất: Xây dựng thêm được một số quy tắc mới, để hoàn thiện bộ quy tắc chuyển đổi mô hình, nhằm cải thiện kết quả chuyển đổi Thứ hai: Đưa ra phương pháp tích hợp ràng buộc OCL vào mô hình UWE, sau đó chuyển đổi nhằm đồng bộ giữa các mô hình, làm giàu thông tin cho các mô hình, cải thiện kết quả trong quá trình sinh mã. Thứ ba: Xây dựng công cụ MTO-Plugin minh họa các kỹ thuật trên để thử nghiệm và đánh giá.

12 Chƣơng 1: Tổng quan về kỹ thuật UWE và ngôn ngữ ràng buộc OCL 1. Kiến trúc hƣớng mô hình 1. Giới thiệu MDA là một hướng tiếp cận vấn đề MDE do tổ chức OMG đề xuất. MDA bắt đầu với ý tưởng tách đặc điểm kỹ thuật của hệ thống ra khỏi nền tảng hoạt động của hệ thống [1,9,13].

MDA cung cấp một cách tiếp cận và công cụ nhằm mục đích [1]:  Xác định một hệ thống độc lập so với nền tảng.  Xác định các nền tảng của hệ thống.  Lựa chọn nền tảng cụ thể cho hệ thống và từ đó chuyển đổi đặc tả hệ thống vào một trong những nền tảng đã xác định. Cốt lõi của MDA là một số chuẩn quan trọng của OMG: UML, MOF, XML và CWM [1,2,18].

Các chuẩn này xác định hạ tầng cơ sở của MDA và góp phần vào việc mô hình hóa hệ thống. MDA mô tả khuôn mẫu cho việc phát triển phần mềm nhanh chóng hiệu quả và tối ưu về chi phí. MDA cung cấp các hướng dẫn để cấu trúc các đặc tả lại thành các mô hình, định nghĩa các chức năng của hệ thống dựa trên mô hình độc lập nền tảng - PIM, sử dụng các ngôn ngữ đặc tả chuyên biệt. PIM sau đó được chuyển thành một hoặc một vài mô hình dựa trên nền tảng chuyên biệt - PSM mà các máy tính có thể chạy được.

PSM có thể sử dụng các ngôn ngữ đặc tả chuyên biệt hoặc các ngôn ngữ phổ biến như: Java, C#, C++ [1, 13]. Các kỹ thuật Web hướng mô hình Với những ưu điểm của MDA và những đặc điểm về tính đa dạng về công nghệ cũng như ngôn ngữ của phát triển các ứng dụng web thì kỹ thuật MDWE được áp dụng vào phát triển các ứng dụng Web nhằm tạo ra các ứng dụng web nhanh chóng linh hoạt và chất lượng. Trong kỹ thuật hướng mô hình bao gồm 4 mức [1,2,14]:  Mô hình CIM thể hiện mô hình hóa các chức năng của hệ thống.  Mô hình PIM là một khung nhìn của hệ thống từ điểm nhìn độc lập nền tảng.

Đó là một mô hình của hệ thống không chứa thông tin cụ thể về nền tảng, hay công nghệ được dùng để thực hiện nó.  Mô hình PSM là một khung nhìn của một hệ thống từ điểm nhìn nền tảng cụ thể. Đó là một mô hình của hệ thống bao gồm thông tin về công nghệ cụ thể được dùng để thực hiện nó trong một nền tảng cụ thể ví dụ Java hoặc NET.  Mô hình ISM cung cấp thông tin cần thiết để xây dựng hệ thống.

13 Trong MDA, sự chuyển đổi giữa các mức được định nghĩa: Chuyển đổi CIM sang PIM, PIM sang PSM và từ PSM sang mã nguồn (xem Hình 1. Cấu trúc MDA cho kỹ thuật Web [2,13] Một số kỹ thuật Web hướng mô hình điển hình: OOHDMDA: OOHDM được đề xuất năm 1995. Ý tưởng của phương pháp này là chia việc thiết kế một hệ thống Web thành 3 mô hình: mô hình khái niệm, mô hình điều hướng và mô hình giao diện trừu tượng [1,2]. OOHDMDA được phát triển dựa trên OOHDM.

Bắt đầu bằng mô hình PIM được thiết kế trong OOHDM, để tạo ra các PSM. OOHDMDA cung cấp phương pháp thiết kế ứng dụng Web bằng cách kết hợp UML và các mô hình được định nghĩa trong OOHDM. W2000 (HDM): W2000 dựa trên nguyên lý hướng đối tượng. Phương pháp này đưa ra một vòng đời cho phát triển một ứng dụng Web [2].

W2000 bắt đầu bằng bước phân tích yêu cầu dựa trên UseCase. Dựa trên những thông tin có được ở bước phân tích yêu cầu để phát triển mô hình khái niệm và mô hình điều hướng. Tiếp theo W2000 thay đổi 14 và mở rộng một số mô hình UML như là biểu đồ lớp và biểu đồ trạng thái. Cuối cùng sử dụng các biểu đồ tuần tự để mô tả chức năng của hệ thống.

WebML: WebML là một phương pháp thiết kế Web thế hệ thứ ba dựa trên MDA, dựa trên mô hình quan hệ thực thể [2,10, 13]. Trong WebML bổ sung, xây dựng tập ký pháp để thiết kế khái niệm của các trang Web phức tạp. Phương pháp này sử dụng ký hiệu (notation) riêng và không sử dụng meta-model tuân thủ MOF, mà sử dụng DTD để lưu các mô hình nội dung và điều hướng, ví dụ định nghĩa dạng ngữ pháp cho cấu trúc của tài liệu XML. DTD không có tính trừu tượng như MOF và thiếu ký hiệu dễ hiểu.

Ngôn ngữ chuyển đổi XSLT được sử dụng cho việc chuyển đổi mô hình sang mã nguồn (hỗ trợ Java và JSP). XSLT không phù hợp với những chuyển đổi phức tạp, khó phát triển chương trình và dễ bị lỗi [13]. UWE: UWE là phương pháp hướng đối tượng dựa trên ngôn ngữ mô hình hóa UML, là một trong những kỹ thuật đầu tiên phát triển theo kỹ thuật hướng mô hình và được sử dụng nhiều nhất trong kỹ thuật Web hướng mô hình [1, 2, 13]. UWE là một kỹ thuật phát triển ứng dụng Web hoàn chỉnh nhưng chủ yếu tập trung vào giai đoạn phân tích và thiết kế.

Một trong những ưu điểm quan trọng của UWE là tất cả các mô hình của nó đều là phần mở rộng của UML. UWE sử dụng ký pháp đồ họa hoàn toàn dựa trên UML. Nó cho phép sử dụng các công cụ dựa trên UML và giảm thiểu thời gian nghiên cứu của các nhà phát triển Web, những người đã quen thuộc với UML. Kỹ thuật Web hướng mô hình UWE đáp ứng đầy đủ các yêu cầu của MDA cho việc phát triển ứng dụng Web bao gồm mô hình CIM, PIM, PSM và kỹ thuật chuyển đổi từ mô hình CIM sang PIM, từ mô hình PIM sang PSM.

Kỹ thuật Web Cấp độ kiến trúc mô hình hướng mô hình CIM PIM PSM UWE X X X WebML X X W2000 (HDM) X X OOHDMDA X X Bảng 1. So sánh các kỹ thuật Web hướng mô hình [2,13] 1. Kỹ thuật UWE Kỹ thuật UWE cung cấp một tập các phần tử mô hình đặc tả chuyên biệt (domain- specific model) để mô hình hóa. Những phần tử này và mối quan hệ được xác định bởi 15 một meta-model.

Metamodel UWE được tách theo cấu trúc gói như trong hình 3. Trong đó, gói Adaptivity có mục đích cho phép ngôn ngữ có thể mở rộng [6, 16]. Gói Core được chia thành các gói nhỏ hơn (còn được gọi là các mô hình trong UWE), bao gồm: (1) Requirements (Yêu cầu); (2) Content (Nội dung); (3) Navigation (Điều hướng); (4) Process (Xử lý); (5) Presentation (Trình bày) Hình 1. UWE metamodel [6] 16 Bảng 2.

Các thành phần UWE stereo type [6,16] UWE metamodel được định nghĩa như một phần mở rộng cho UML 2. UML profile tương thích với hầu hết công cụ UML. UWE metamodel định nghĩa một số stereotype mở rộng cho UML dựa trên những đặc trưng riêng của các ứng dụng Web. Mô hình yêu cầu sẽ bao gồm 2 thành phần cơ bản đó là các Usecase và các biểu đồ activity diagram tương ứng.

Usecase mô tả sự tương tác đặc trưng giữa người dùng bên ngoài và hệ thống. Nó thể hiện nghiệp vụ của hệ thống đối với bên ngoài, trong một hoàn cảnh nhất định, xét từ quan điểm của người sử dụng. Biểu đồ Usercase mô tả các yêu cầu đối với hệ thống, có nghĩa là những gì hệ thống phải làm chứ không phải mô tả hệ thống làm như thế nào. Tập hợp tất cả Usecase của hệ thống sẽ mô tả tất cả các trường hợp mà hệ thống có thể được sử dụng.

Activity diagram là bản vẽ tập trung vào mô tả các hoạt động, luồng xử lý bên trong hệ thống. Nó có thể được sử dụng để mô tả chi tiết cho các yêu cầu quy trình nghiệp vụ 17 trong hệ thống đã được mô tả sơ lược trong biểu đồ Usecase. Các luồng của một chức năng hoặc các hoạt động của một đối tượng. Các thành phần tạo nên Usecase và activity diagram được mô tả trong Hình 1.

Mô hình yêu cầu yêu cầu Hình 1. UWE profile cho mô hình yêu cầu [6,16] 1. Mô hình nội dung Mô hình nội dung như thể hiện trong Hình 1.4, mô tả cấu trúc và quan hệ giữa các thành phần tạo nên phần mềm. Mô hình hoá nội dung không đòi hỏi bất kỳ cấu trúc bổ sung.

Các lớp UML thông thường được sử dụng cho mô hình hoá nội dung để làm cho mô hình hoá nội dung tương tự như mô hình hóa các ứng dụng không phải là Web. UWE profile cho mô hình nội dung [6,16] 1. Mô hình điều hướng Mô hình điều hướng mô tả luồng chuyển hướng tương ứng với hành động người sử dụng trong ứng dụng Web (Hình 1. Nó được thể hiện bằng biểu đồ lớp và bổ sung các khuôn mẫu của UWE đại diện cho các nút, các liên kết, menu và các index.

Mô hình điều hướng của một ứng dụng Web như trong Hình 1.
