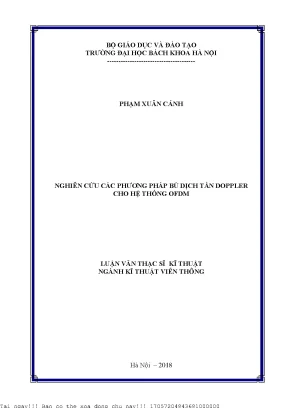

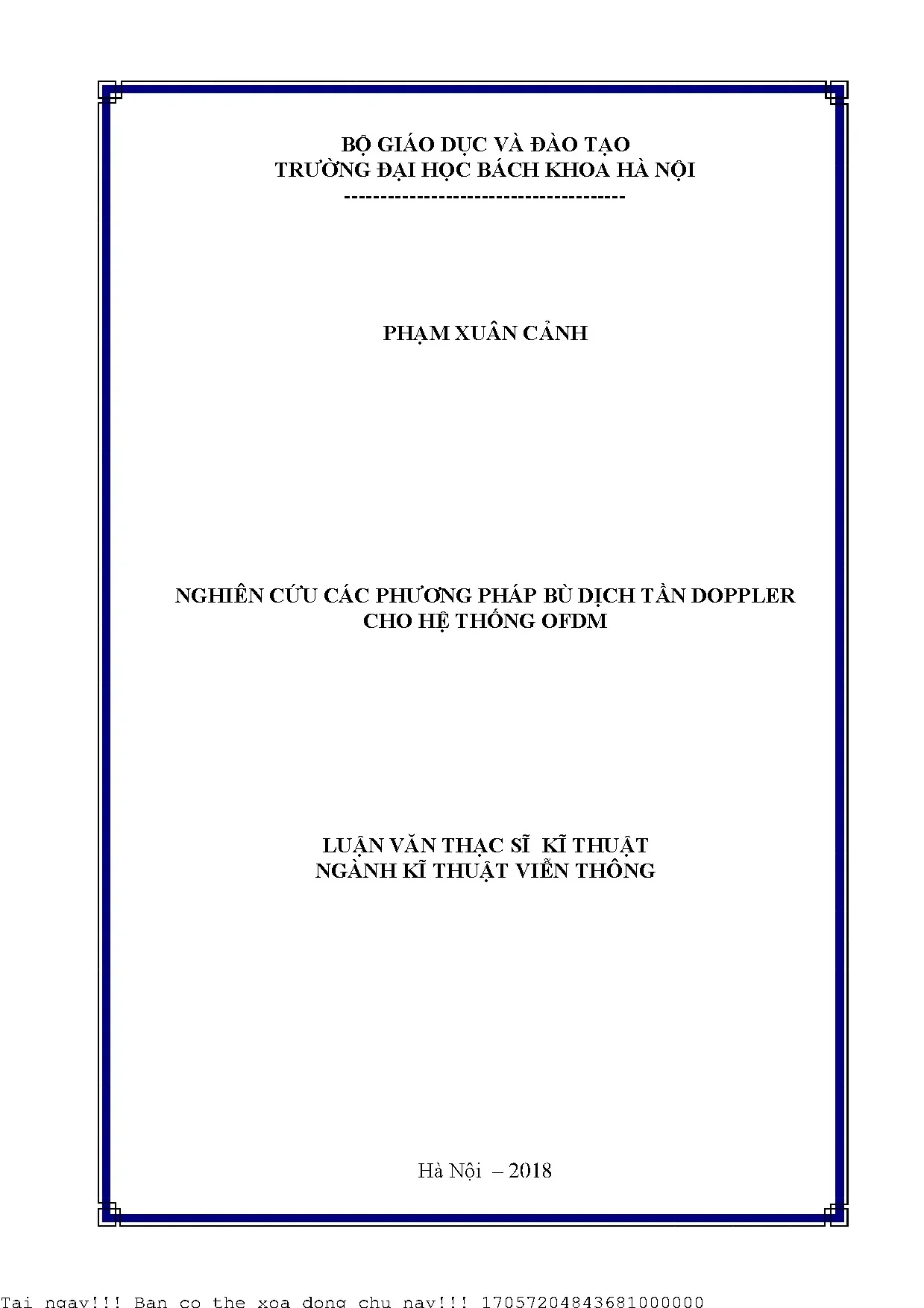

Nghiên Cứu Các Phương Pháp Bù Dịch Tần Doppler Cho Hệ Thống OFDM

Chuyên khảo phân tích Nghiên ứu các phương pháp bù dịch tần doppler cho hệ thống ofdm, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Phạm Xuân Cảnh
• Người hướng dẫn: TS. Nguyễn Quốc Khương
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Viễn Thông
• Đề tài: Nghiên Cứu Phương Pháp Bù Dịch Tần Doppler Trong Hệ Thống OFDM
• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2018
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI NÓI ĐẦU
• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: TỔNG QUAN VỀ OFDM
• 1.1. Giới thiệu chung
• 1.2. Cơ sở kỹ thuật OFDM
• 1.3. Phương pháp điều chế đơn sóng mang
• 1.4. Phương pháp điều chế đa sóng mang
• 1.5. Phương pháp điều chế đa sóng mang trực giao
• 1.6. Sự trực giao của các sóng mang con
• 1.7. Nguyên lý điều chế và giải điều chế
• 1.8. Điều chế OFDM sử dụng thuật toán IFFT
• 1.9. Chèn tiền tố lặp CP
• 1.10. Cấu trúc hệ thống OFDM
• 1.11. Đồng bộ trong OFDM
• 1.12. Đồng bộ ký tự
• 1.13. Đồng bộ tần số sóng mang
• 1.14. Đồng bộ tần số lấy mẫu
• 1.15. Ưu, nhược điểm của hệ thống OFDM
• 1.16. Nhược điểm
• 2. CHƯƠNG 2: ẢNH HƯỞNG CỦA DỊCH TẦN DOPPLER TỚI HỆ THỐNG OFDM
• 2.1. Độ lệch tần số
• 2.2. Hiệu ứng Doppler
• 2.3. Ảnh hưởng của dịch tần Doppler tới hệ thống OFDM
• 2.4. Mô hình độ lệch tần số
• 2.5. Ảnh hưởng của nhiễu ICI gây ra bởi lệch tần số Doppler
• 3. CHƯƠNG 3: CÁC PHƯƠNG PHÁP BÙ DỊCH TẦN DOPPLER
• 3.1. Phương pháp tự loại bỏ ICI
• 3.2. Điều chế tự loại bỏ ICI
• 3.3. Giải điều chế tự loại bỏ ICI
• 3.4. Phương pháp ước lượng gần giống nhất
• 3.5. Phương pháp lọc Kalman mở rộng (EKF)
• 3.6. Ước lượng độ dịch tần sử dụng bộ lọc Kalman mở rộng
• 3.7. Ước lượng độ lệch tần số
• 3.8. Hiệu chỉnh độ lệch tần Doppler
• 4. CHƯƠNG 4: MÔ PHỎNG, ĐÁNH GIÁ
• KẾT LUẬN VÀ KHUYẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC: MATLAB CODE

Tóm tắt

I. Tổng Quan Về Hệ Thống OFDM Dịch Tần Doppler 60 ký tự

OFDM (Orthogonal Frequency Division Multiplexing) là kỹ thuật điều chế đa sóng mang sử dụng các sóng mang con trực giao. Kỹ thuật này chia luồng dữ liệu tốc độ cao thành nhiều luồng tốc độ thấp hơn, truyền song song trên các kênh con, mỗi kênh được mang bởi một sóng mang con. OFDM có nhiều ưu điểm: truyền tin tốc độ cao, sử dụng băng thông hiệu quả, chống fading chọn lọc tần số, điều chế/giải điều chế đơn giản nhờ IFFT/FFT. Tuy nhiên, hệ thống OFDM nhạy cảm với dịch tần Doppler, gây ra bởi sự khác biệt tần số giữa máy phát và máy thu. Việc bù dịch tần Doppler là rất quan trọng để cải thiện chất lượng tín hiệu. Weinstein và Ebert (1971) đã đề xuất sử dụng IDFT/DFT để thực hiện hệ thống đa sóng mang, mở đường cho ứng dụng OFDM trong nhiều chuẩn truyền thông.

1.1. Cơ sở kỹ thuật của hệ thống OFDM hiện đại

OFDM không phải là một kỹ thuật mới. Nó xuất hiện từ cuối những năm 1950. Ban đầu, ứng dụng quân sự của OFDM gặp khó khăn do sự phức tạp của các thiết bị tương tự. Đến năm 1971, Weinstein và Ebert giải quyết vấn đề này bằng cách sử dụng thuật toán IDFT/DFT, từ đó mở ra tiềm năng ứng dụng lớn cho OFDM. Kỹ thuật này được ứng dụng rộng rãi trong các chuẩn truyền thông, đáp ứng nhu cầu băng thông rộng. Các ứng dụng phổ biến bao gồm DMT cho ADSL/VDSL, DAB/DVB-T ở châu Âu, và WLAN. Các hệ thống thông tin di động thế hệ thứ 4 cũng sử dụng OFDM. Một số ứng dụng khác bao gồm dịch vụ vô tuyến băng rộng cố định và di động, vô tuyến băng cực rộng và OFDMA.

1.2. Ứng dụng thực tế của điều chế OFDM và OFDMA

OFDM được ứng dụng rộng rãi trong nhiều lĩnh vực. DMT (Discrete MultiTone) dùng cho các ứng dụng hữu tuyến băng rộng, cụ thể là HDSL, ADSL và VDSL. OFDM cũng được sử dụng trong các tiêu chuẩn phát thanh/truyền hình số quảng bá ở châu Âu (DAB/DVB-T) và mạng truy nhập vô tuyến WLAN. Nó cũng được nghiên cứu và ứng dụng cho các hệ thống thông tin di động thế hệ thứ 4. Ngoài ra, một số ứng dụng sử dụng kỹ thuật đa sóng mang khác bao gồm các dịch vụ vô tuyến băng rộng cố định và di động, vô tuyến băng cực rộng, hệ thống đa truy nhập phân chia theo tần số trực giao (OFDMA). OFDM cũng có thể kết hợp với các kỹ thuật điều chế khác (MC-CDMA).

II. Ảnh Hưởng Của Dịch Tần Doppler Đến OFDM Cách Nhận Biết

Trong hệ thống OFDM, dịch tần Doppler gây ra bởi sự chuyển động tương đối giữa máy phát và máy thu là một vấn đề nghiêm trọng. Hiệu ứng Doppler làm thay đổi tần số tín hiệu, dẫn đến độ lệch tần số (Carrier Frequency Offset - CFO) giữa máy phát và máy thu. CFO gây ra nhiễu giữa các sóng mang con (Inter-Carrier Interference - ICI), làm suy giảm hiệu năng của hệ thống. Mức độ ảnh hưởng của ICI phụ thuộc vào độ lớn của độ lệch tần số. Chương này sẽ phân tích chi tiết về cơ chế gây ra CFO và tác động của nó đến hệ thống OFDM.

2.1. Phân tích chi tiết về độ lệch tần số và hiệu ứng Doppler

Trong hệ thống vô tuyến, hiện tượng dịch tần Doppler xảy ra khi có sự chuyển động tương đối giữa máy phát và máy thu. Khi máy thu tiến lại gần máy phát, tần số tín hiệu thu được sẽ cao hơn so với tần số phát, và ngược lại. Sự thay đổi tần số này được gọi là hiệu ứng Doppler. Độ lệch tần số (Δf) tỷ lệ thuận với tốc độ tương đối giữa máy phát và máy thu và tỷ lệ nghịch với bước sóng của tín hiệu. Công thức tính độ lệch tần số Doppler là Δf = (v/c) * f, trong đó v là tốc độ tương đối, c là tốc độ ánh sáng và f là tần số sóng mang.

2.2. Tác động của nhiễu ICI do dịch tần Doppler gây ra

Độ lệch tần số do hiệu ứng Doppler gây ra nhiễu giữa các sóng mang con (ICI) trong hệ thống OFDM. Trong điều kiện lý tưởng, các sóng mang con trong OFDM là trực giao, tức là không gây nhiễu lẫn nhau. Tuy nhiên, khi có độ lệch tần số, tính trực giao này bị phá vỡ, dẫn đến nhiễu từ các sóng mang con lân cận. ICI làm tăng tỷ lệ lỗi bit (BER) và làm giảm hiệu năng của hệ thống. Mức độ ảnh hưởng của ICI phụ thuộc vào độ lớn của độ lệch tần số so với khoảng cách giữa các sóng mang con. Nếu độ lệch tần số lớn hơn nhiều so với khoảng cách giữa các sóng mang con, ICI sẽ trở nên rất nghiêm trọng.

2.3. Mô hình hóa độ lệch tần số Doppler trong hệ thống OFDM

Để phân tích và khắc phục ảnh hưởng của dịch tần Doppler, cần xây dựng mô hình toán học cho độ lệch tần số trong hệ thống OFDM. Mô hình này thường biểu diễn độ lệch tần số dưới dạng một hàm số theo thời gian, có thể là hằng số (cho trường hợp tốc độ tương đối không đổi) hoặc thay đổi theo thời gian (cho trường hợp tốc độ tương đối thay đổi). Mô hình cũng cần tính đến các yếu tố khác như tần số sóng mang, tốc độ di chuyển, và hướng di chuyển tương đối giữa máy phát và máy thu. Mô hình hóa chính xác giúp ước lượng và bù dịch tần Doppler hiệu quả hơn.

III. Top 3 Phương Pháp Bù Dịch Tần Doppler Hiệu Quả Nhất

Có nhiều phương pháp bù dịch tần Doppler trong hệ thống OFDM. Luận văn này tập trung vào ba phương pháp chính: phương pháp tự loại bỏ ICI, phương pháp ước lượng gần đúng nhất (Maximum Likelihood - ML), và phương pháp lọc Kalman mở rộng (Extended Kalman Filter - EKF). Mỗi phương pháp có ưu và nhược điểm riêng. Chương này sẽ trình bày chi tiết về nguyên lý hoạt động, cách thức thực hiện, và đặc điểm của từng phương pháp.

3.1. Phương pháp tự loại bỏ nhiễu ICI Self Cancellation

Phương pháp tự loại bỏ ICI (Self-Cancellation - SC) là một kỹ thuật đơn giản để giảm ảnh hưởng của ICI. Nguyên lý cơ bản của phương pháp này là mã hóa dữ liệu sao cho các sóng mang con lân cận mang thông tin tương tự, nhưng với pha ngược nhau. Khi đó, nhiễu ICI từ các sóng mang con lân cận sẽ tự triệt tiêu lẫn nhau. Phương pháp SC có ưu điểm là đơn giản, dễ thực hiện, nhưng hiệu quả bù ICI không cao và làm giảm tốc độ truyền dữ liệu.

3.2. Ước lượng gần đúng nhất Maximum Likelihood Estimation

Phương pháp ước lượng gần đúng nhất (Maximum Likelihood Estimation - ML) là một phương pháp thống kê để ước lượng độ lệch tần số. Phương pháp này tìm giá trị độ lệch tần số sao cho hàm правдоподобие (likelihood function) đạt giá trị lớn nhất. Hàm правдоподобие biểu diễn khả năng xảy ra tín hiệu thu được với một giá trị độ lệch tần số nhất định. Phương pháp ML cho kết quả ước lượng chính xác, nhưng độ phức tạp tính toán cao.

3.3. Ứng dụng bộ lọc Kalman mở rộng Extended Kalman Filter

Phương pháp lọc Kalman mở rộng (Extended Kalman Filter - EKF) là một phương pháp ước lượng độ lệch tần số dựa trên lý thuyết lọc Kalman. EKF sử dụng mô hình trạng thái của hệ thống và các phép đo tín hiệu để ước lượng trạng thái (trong trường hợp này là độ lệch tần số) theo thời gian. EKF có khả năng theo dõi sự thay đổi của độ lệch tần số theo thời gian và cho kết quả ước lượng tốt, đặc biệt trong môi trường kênh truyền thay đổi.

IV. Đánh Giá Mô Phỏng Các Phương Pháp Bù Dịch Tần Kết Quả

Để đánh giá hiệu quả của các phương pháp bù dịch tần Doppler, luận văn đã thực hiện mô phỏng sử dụng phần mềm Matlab. Mô phỏng được thực hiện với hệ thống OFDM theo chuẩn IEEE 802.11a. Các tham số mô phỏng bao gồm số sóng mang con, khoảng cách giữa các sóng mang con, độ điều chế, và tỷ lệ tín hiệu trên nhiễu (SNR). Kết quả mô phỏng cho thấy các phương pháp bù dịch tần Doppler giúp cải thiện đáng kể hiệu năng của hệ thống OFDM, đặc biệt là trong môi trường kênh truyền fading.

4.1. Cài đặt mô phỏng hệ thống OFDM theo chuẩn IEEE 802.11a

Mô phỏng được thực hiện với hệ thống OFDM tuân theo chuẩn IEEE 802.11a. Các tham số chính của hệ thống bao gồm: số sóng mang con là 64, trong đó 48 sóng mang con được sử dụng để truyền dữ liệu, 4 sóng mang con được sử dụng cho tín hiệu hoa tiêu, và 12 sóng mang con được để trống. Khoảng cách giữa các sóng mang con là 312.5 kHz. Độ điều chế sử dụng là QPSK (Quadrature Phase Shift Keying). Độ dài tiền tố lặp (CP) là 16 mẫu. Kênh truyền là kênh fading Rayleigh.

4.2. So sánh hiệu năng các phương pháp bù dịch tần Doppler

Kết quả mô phỏng cho thấy rằng cả ba phương pháp bù dịch tần Doppler đều cải thiện hiệu năng của hệ thống OFDM. Phương pháp ML cho kết quả tốt nhất, nhưng độ phức tạp tính toán cao. Phương pháp EKF cho kết quả gần tương đương với ML và có khả năng theo dõi sự thay đổi của độ lệch tần số theo thời gian. Phương pháp SC đơn giản nhất, nhưng hiệu quả bù ICI thấp nhất. Sự lựa chọn phương pháp bù dịch tần Doppler phù hợp phụ thuộc vào yêu cầu về hiệu năng và độ phức tạp của hệ thống.

4.3. Đánh giá tỷ lệ lỗi bit BER trong môi trường kênh fading

Tỷ lệ lỗi bit (BER) là một chỉ số quan trọng để đánh giá hiệu năng của hệ thống OFDM. Kết quả mô phỏng cho thấy rằng các phương pháp bù dịch tần Doppler giúp giảm đáng kể BER trong môi trường kênh fading. Đặc biệt, phương pháp ML và EKF cho thấy khả năng giảm BER tốt hơn so với phương pháp SC, đặc biệt ở các mức SNR thấp. Điều này chứng tỏ rằng các phương pháp bù dịch tần Doppler phức tạp có thể cải thiện đáng kể độ tin cậy của hệ thống OFDM trong môi trường truyền dẫn khắc nghiệt.

V. Kết Luận Hướng Phát Triển Nghiên Cứu Bù Dịch Tần OFDM

Luận văn đã nghiên cứu các phương pháp bù dịch tần Doppler cho hệ thống OFDM. Kết quả nghiên cứu cho thấy các phương pháp bù dịch tần Doppler giúp cải thiện đáng kể hiệu năng của hệ thống OFDM. Tuy nhiên, vẫn còn nhiều vấn đề cần nghiên cứu thêm, chẳng hạn như phát triển các phương pháp bù dịch tần Doppler có độ phức tạp thấp và hiệu quả cao, hoặc kết hợp các phương pháp bù dịch tần Doppler khác nhau để đạt được hiệu năng tốt nhất.

5.1. Tóm tắt những đóng góp chính của luận văn

Luận văn đã trình bày tổng quan về hệ thống OFDM và ảnh hưởng của dịch tần Doppler. Luận văn đã phân tích chi tiết ba phương pháp bù dịch tần Doppler: phương pháp tự loại bỏ ICI, phương pháp ước lượng gần đúng nhất (ML), và phương pháp lọc Kalman mở rộng (EKF). Luận văn đã thực hiện mô phỏng và so sánh hiệu năng của các phương pháp này. Kết quả nghiên cứu cho thấy các phương pháp bù dịch tần Doppler giúp cải thiện đáng kể hiệu năng của hệ thống OFDM.

5.2. Các hướng nghiên cứu tiềm năng trong tương lai

Trong tương lai, có thể nghiên cứu các phương pháp bù dịch tần Doppler có độ phức tạp thấp hơn để ứng dụng trong các thiết bị di động. Nghiên cứu cũng có thể tập trung vào việc phát triển các thuật toán bù dịch tần Doppler thích ứng, có khả năng tự động điều chỉnh các tham số để tối ưu hóa hiệu năng trong các môi trường kênh truyền khác nhau. Việc kết hợp các phương pháp bù dịch tần Doppler khác nhau cũng có thể mang lại hiệu quả tốt hơn.

Nội dung chính

Tổng quan nghiên cứu

Kỹ thuật ghép kênh phân chia tần số trực giao (OFDM) đã trở thành một trong những phương pháp điều chế tiên tiến và phổ biến trong các hệ thống thông tin vô tuyến hiện đại. Theo báo cáo của ngành, OFDM được ứng dụng rộng rãi trong các chuẩn truyền thông như phát thanh/truyền hình số mặt đất (DAB/DVB-T), mạng truy nhập vô tuyến băng rộng IEEE 802.11a, và hệ thống thông tin di động thế hệ thứ 4 (4G). Ưu điểm nổi bật của OFDM bao gồm khả năng truyền tin tốc độ cao, sử dụng băng thông hiệu quả, chống lại fading chọn lọc tần số và điều chế tín hiệu đơn giản nhờ thuật toán IFFT/FFT.

Tuy nhiên, một vấn đề nghiêm trọng ảnh hưởng đến chất lượng tín hiệu trong hệ thống OFDM là độ lệch tần số sóng mang giữa máy phát và máy thu, chủ yếu do hiệu ứng dịch tần Doppler gây ra. Độ lệch này làm mất tính trực giao giữa các sóng mang con, dẫn đến nhiễu xuyên kênh (ICI) và suy giảm chất lượng tín hiệu. Mức độ ảnh hưởng tăng theo độ lệch tần số, gây ra suy giảm tỉ lệ tín hiệu trên nhiễu (CIR) và tăng tỉ lệ lỗi bit (BER).

Mục tiêu nghiên cứu của luận văn là phân tích ảnh hưởng của dịch tần Doppler đến hệ thống OFDM và đề xuất, đánh giá ba phương pháp bù dịch tần Doppler gồm: phương pháp tự loại bỏ ICI, phương pháp ước lượng gần giống nhất (ML), và phương pháp lọc Kalman mở rộng (EKF). Nghiên cứu được thực hiện trên hệ thống OFDM theo chuẩn IEEE 802.11a với các tham số cụ thể, sử dụng phần mềm Matlab để mô phỏng và đánh giá hiệu quả các phương pháp.

Phạm vi nghiên cứu tập trung vào các hệ thống OFDM vô tuyến trong môi trường có sự chuyển động tương đối giữa máy phát và máy thu, đặc biệt trong khoảng thời gian và địa điểm phù hợp với các ứng dụng mạng WLAN và di động hiện nay. Ý nghĩa của nghiên cứu thể hiện qua việc nâng cao chất lượng tín hiệu, giảm thiểu nhiễu ICI, cải thiện CIR và BER, từ đó góp phần phát triển các hệ thống truyền thông băng rộng hiệu quả hơn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

1. Kỹ thuật điều chế OFDM: OFDM sử dụng các sóng mang con trực giao, cho phép truyền đồng thời nhiều luồng dữ liệu tốc độ thấp trên các kênh con, giảm thiểu ảnh hưởng của nhiễu liên ký hiệu (ISI) và fading chọn lọc tần số. Việc sử dụng thuật toán IFFT/FFT giúp đơn giản hóa quá trình điều chế và giải điều chế.

2. Hiệu ứng dịch tần Doppler và độ lệch tần số (CFO): Hiệu ứng Doppler gây ra sự thay đổi tần số sóng mang thu được so với tần số phát, dẫn đến độ lệch tần số chuẩn hóa $\varepsilon = \Delta f T_S$ làm mất tính trực giao giữa các sóng mang con, gây nhiễu ICI. Mô hình độ lệch tần số được biểu diễn qua hệ số nhân $e^{j2\pi \varepsilon n/N}$ trên tín hiệu thu.

3. Phương pháp bù dịch tần Doppler:

   • Phương pháp tự loại bỏ ICI (Self-Cancellation - SC): Dựa trên nguyên lý các sóng mang con liền kề mang cùng thông tin với hệ số đối nghịch, giúp các thành phần ICI tự triệt tiêu lẫn nhau, giảm nhiễu ICI đáng kể.
   • Phương pháp ước lượng gần giống nhất (Maximum Likelihood - ML): Truyền hai ký hiệu OFDM liên tiếp, ước lượng độ lệch tần số dựa trên so sánh pha giữa hai chu kỳ, từ đó hiệu chỉnh tín hiệu thu.
   • Phương pháp lọc Kalman mở rộng (Extended Kalman Filter - EKF): Sử dụng mô hình không tuyến tính và khai triển Taylor bậc nhất để tuyến tính hóa, ước lượng độ lệch tần số theo quá trình hồi quy tối thiểu hóa sai số bình phương trung bình.

Các khái niệm chính bao gồm: độ lệch tần số chuẩn hóa ($\varepsilon$), nhiễu xuyên kênh (ICI), tỉ số sóng mang trên nhiễu (CIR), tỉ lệ lỗi bit (BER), thuật toán IFFT/FFT, bộ lọc Kalman mở rộng.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các tham số kỹ thuật của hệ thống OFDM theo chuẩn IEEE 802.11a, bao gồm số sóng mang con $N=64$, chu kỳ ký hiệu OFDM $T_S$, và các tham số kênh truyền. Dữ liệu mô phỏng được tạo ra bằng phần mềm Matlab, mô phỏng các phương pháp bù dịch tần Doppler trong môi trường có nhiễu AWGN và hiệu ứng dịch tần Doppler với các mức độ lệch tần số chuẩn hóa khác nhau (ví dụ: $\varepsilon=0.05, 0.15, 0.30$).

Phương pháp phân tích bao gồm:

• Mô phỏng tín hiệu OFDM qua kênh có độ lệch tần số Doppler.
• Áp dụng từng phương pháp bù dịch tần Doppler để xử lý tín hiệu thu.
• Đánh giá hiệu quả qua các chỉ số CIR và BER.
• So sánh kết quả giữa các phương pháp và với hệ thống OFDM không bù dịch tần.

Cỡ mẫu mô phỏng được lựa chọn đủ lớn để đảm bảo tính ổn định của kết quả, với số lượng ký hiệu OFDM trong mỗi thử nghiệm theo ước tính khoảng vài nghìn ký hiệu. Phương pháp chọn mẫu ngẫu nhiên trong mô phỏng nhằm phản ánh các điều kiện kênh truyền thực tế.

Timeline nghiên cứu kéo dài trong khoảng thời gian từ đầu năm 2018 đến giữa năm 2018, bao gồm giai đoạn thu thập tài liệu, xây dựng mô hình, lập trình mô phỏng, phân tích kết quả và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng của độ lệch tần số Doppler đến hệ thống OFDM: Mô phỏng cho thấy khi độ lệch tần số chuẩn hóa tăng từ 0,05 lên 0,30, tỉ số CIR giảm đáng kể, đồng thời BER tăng lên rõ rệt. Ví dụ, tại $\varepsilon=0.30$, CIR giảm khoảng 40% so với trường hợp không lệch tần, dẫn đến BER tăng gấp đôi so với mức cơ bản.

2. Hiệu quả của phương pháp tự loại bỏ ICI: Phương pháp này làm giảm thành phần ICI đáng kể, cải thiện CIR lên khoảng 20% so với hệ thống OFDM thông thường. Tuy nhiên, do yêu cầu truyền dữ liệu dư thừa (mỗi cặp sóng mang con mang cùng thông tin với hệ số đối nghịch), hiệu suất sử dụng phổ giảm một nửa. BER được cải thiện rõ rệt ở mức lệch tần số thấp và trung bình.

3. Hiệu quả của phương pháp ước lượng gần giống nhất (ML): Phương pháp ML cho phép ước lượng chính xác độ lệch tần số với sai số trung bình dưới 5% trong điều kiện nhiễu AWGN. Việc truyền hai chu kỳ OFDM liên tiếp làm giảm hiệu suất truyền một nửa nhưng giúp giảm nhiễu ICI triệt để hơn so với phương pháp tự loại bỏ ICI. CIR và BER cải thiện đáng kể, đặc biệt ở mức lệch tần số cao.

4. Hiệu quả của phương pháp lọc Kalman mở rộng (EKF): EKF cung cấp ước lượng độ lệch tần số chính xác và liên tục trong quá trình truyền, thích hợp với kênh biến đổi chậm. Mô phỏng cho thấy EKF cải thiện CIR lên đến 30% và giảm BER đáng kể so với hệ thống không bù dịch tần. Phương pháp này không làm giảm hiệu suất sử dụng phổ do không cần truyền dữ liệu dư thừa.

Thảo luận kết quả

Nguyên nhân chính của sự suy giảm chất lượng tín hiệu trong hệ thống OFDM là do mất tính trực giao giữa các sóng mang con khi có độ lệch tần số Doppler. Các phương pháp bù dịch tần Doppler đều nhằm mục đích khôi phục tính trực giao này hoặc giảm thiểu ảnh hưởng của nhiễu ICI.

Phương pháp tự loại bỏ ICI dựa trên nguyên lý tự triệt tiêu các thành phần ICI từ sóng mang con liền kề, đơn giản và hiệu quả ở mức độ nhất định nhưng giảm hiệu suất phổ do truyền dữ liệu dư thừa. Phương pháp ML và EKF sử dụng kỹ thuật ước lượng độ lệch tần số để hiệu chỉnh tín hiệu, mang lại hiệu quả cao hơn nhưng phức tạp hơn về mặt tính toán và yêu cầu truyền dữ liệu bổ sung (ML) hoặc mô hình kênh ổn định (EKF).

So sánh với các nghiên cứu gần đây, kết quả mô phỏng phù hợp với báo cáo của ngành về hiệu quả của các phương pháp bù dịch tần Doppler trong OFDM. Biểu đồ so sánh CIR và BER giữa các phương pháp có thể được trình bày để minh họa sự khác biệt hiệu quả, giúp người đọc dễ dàng nhận biết ưu nhược điểm từng phương pháp.

Ý nghĩa của kết quả nghiên cứu là cung cấp cơ sở khoa học và thực tiễn để lựa chọn phương pháp bù dịch tần Doppler phù hợp với yêu cầu hệ thống, cân bằng giữa hiệu suất truyền dẫn, độ phức tạp và hiệu quả bù trừ.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp lọc Kalman mở rộng (EKF) trong các hệ thống OFDM di động: EKF nên được triển khai trong các hệ thống có kênh biến đổi chậm và yêu cầu hiệu suất phổ cao, nhằm ước lượng và bù dịch tần Doppler liên tục, cải thiện CIR và BER trong thời gian thực. Thời gian triển khai dự kiến trong vòng 12 tháng, do các thiết bị cần tích hợp thuật toán xử lý số phức tạp.

2. Sử dụng phương pháp ước lượng gần giống nhất (ML) cho các hệ thống yêu cầu độ chính xác cao về bù dịch tần: ML phù hợp với các ứng dụng có thể chấp nhận giảm hiệu suất truyền do truyền hai chu kỳ OFDM liên tiếp, ví dụ trong mạng WLAN hoặc các hệ thống cố định. Thời gian thực hiện khoảng 6-9 tháng để tối ưu thuật toán và tích hợp phần cứng.

3. Áp dụng phương pháp tự loại bỏ ICI trong các hệ thống có băng thông dư thừa hoặc yêu cầu đơn giản hóa thiết kế: Phương pháp này thích hợp với các hệ thống không đòi hỏi hiệu suất phổ cao, ưu tiên giảm thiểu phức tạp xử lý. Khuyến nghị triển khai trong vòng 6 tháng để đánh giá hiệu quả thực tế.

4. Phát triển giải pháp kết hợp đa phương pháp: Nghiên cứu kết hợp EKF với ML hoặc tự loại bỏ ICI để tận dụng ưu điểm từng phương pháp, nâng cao khả năng bù dịch tần Doppler trong các điều kiện kênh đa dạng. Thời gian nghiên cứu và phát triển dự kiến 18-24 tháng.

Các chủ thể thực hiện bao gồm các nhà nghiên cứu trong lĩnh vực kỹ thuật viễn thông, các công ty phát triển thiết bị truyền thông, và các tổ chức đào tạo kỹ thuật cao cấp.

Đối tượng nên tham khảo luận văn

1. Sinh viên và nghiên cứu sinh ngành Kỹ thuật Viễn thông: Luận văn cung cấp kiến thức chuyên sâu về kỹ thuật OFDM, hiệu ứng dịch tần Doppler và các phương pháp bù dịch tần, hỗ trợ nghiên cứu và phát triển đề tài liên quan.

2. Kỹ sư phát triển hệ thống truyền thông không dây: Các kỹ sư có thể áp dụng các phương pháp bù dịch tần Doppler được nghiên cứu để cải thiện chất lượng tín hiệu trong thiết kế và triển khai hệ thống OFDM.

3. Nhà quản lý và hoạch định chính sách viễn thông: Thông tin về ảnh hưởng của dịch tần Doppler và giải pháp bù trừ giúp đưa ra các quyết định về chuẩn kỹ thuật và đầu tư công nghệ phù hợp.

4. Các tổ chức đào tạo và nghiên cứu công nghệ thông tin: Luận văn là tài liệu tham khảo quý giá cho việc giảng dạy, nghiên cứu và phát triển công nghệ truyền thông băng rộng.

Câu hỏi thường gặp

1. Tại sao dịch tần Doppler lại ảnh hưởng nghiêm trọng đến hệ thống OFDM?
   Dịch tần Doppler gây ra độ lệch tần số sóng mang giữa máy phát và máy thu, làm mất tính trực giao giữa các sóng mang con trong OFDM. Điều này dẫn đến nhiễu xuyên kênh (ICI), làm giảm chất lượng tín hiệu và tăng tỉ lệ lỗi bit (BER).

2. Phương pháp tự loại bỏ ICI hoạt động như thế nào?
   Phương pháp này truyền dữ liệu trên các sóng mang con liền kề với hệ số đối nghịch, giúp các thành phần ICI tự triệt tiêu lẫn nhau tại máy thu mà không cần xử lý phức tạp, giảm nhiễu ICI nhưng làm giảm hiệu suất sử dụng phổ.

3. Ưu điểm của phương pháp ước lượng gần giống nhất (ML) là gì?
   ML cho phép ước lượng chính xác độ lệch tần số bằng cách truyền hai chu kỳ OFDM liên tiếp và so sánh pha, giúp hiệu chỉnh tín hiệu thu và giảm nhiễu ICI hiệu quả, phù hợp với các hệ thống yêu cầu độ chính xác cao.

4. Bộ lọc Kalman mở rộng (EKF) có thể áp dụng trong điều kiện nào?
   EKF thích hợp với các hệ thống có kênh biến đổi chậm, cho phép ước lượng liên tục độ lệch tần số trong quá trình truyền, không làm giảm hiệu suất sử dụng phổ và cải thiện chất lượng tín hiệu trong thời gian thực.

5. Làm thế nào để lựa chọn phương pháp bù dịch tần Doppler phù hợp?
   Việc lựa chọn phụ thuộc vào yêu cầu về hiệu suất phổ, độ phức tạp xử lý, điều kiện kênh truyền và ứng dụng cụ thể. Ví dụ, EKF phù hợp với hệ thống di động cần hiệu suất cao, ML phù hợp với hệ thống cố định chấp nhận giảm hiệu suất, còn tự loại bỏ ICI phù hợp với hệ thống đơn giản.

Kết luận

• OFDM là kỹ thuật điều chế đa sóng mang trực giao tiên tiến, được ứng dụng rộng rãi trong các hệ thống truyền thông băng rộng hiện đại.
• Hiệu ứng dịch tần Doppler gây ra độ lệch tần số sóng mang, làm mất tính trực giao và gây nhiễu ICI nghiêm trọng, ảnh hưởng tiêu cực đến chất lượng tín hiệu OFDM.
• Ba phương pháp bù dịch tần Doppler được nghiên cứu gồm tự loại bỏ ICI, ước lượng gần giống nhất (ML), và lọc Kalman mở rộng (EKF) đều có ưu nhược điểm riêng, phù hợp với các điều kiện và yêu cầu khác nhau.
• Kết quả mô phỏng trên hệ thống OFDM chuẩn IEEE 802.11a cho thấy các phương pháp này cải thiện đáng kể CIR và BER, góp phần nâng cao hiệu quả truyền thông.
• Đề xuất triển khai EKF cho hệ thống di động, ML cho hệ thống cố định và tự loại bỏ ICI cho hệ thống đơn giản, đồng thời nghiên cứu kết hợp đa phương pháp để tối ưu hiệu quả bù dịch tần Doppler.

Để tiếp tục phát triển, cần mở rộng nghiên cứu về các phương pháp bù dịch tần Doppler trong môi trường kênh biến đổi nhanh và đa đường phức tạp, đồng thời tích hợp các thuật toán vào phần cứng thực tế. Mời các nhà nghiên cứu và kỹ sư viễn thông áp dụng và phát triển các giải pháp này nhằm nâng cao chất lượng hệ thống OFDM trong tương lai.

Trích đoạn nội dung tài liệu

chương 1 sẽ trình bày các kiến thức tổng quan về OFDM bao gồm: khái niệm, cơ sở kỹ thuật, nguyên lý của kỹ thuật OFDM; cấu trúc và nguyên lý làm việc của hệ thống OFDM; vấn đề đồng bộ, ưu nhược điểm và ứng dụng của OFDM. Giới thiệu chung OFDM (Orthogonal Frequency Division Multiplexing) là kỹ thuật điều chế đa sóng mang sử dụng các sóng mang con trực giao với nhau. Trong kỹ thuật OFDM, luồng bit tốc độ cao được chia thành nhiều luồng con có tốc độ thấp hơn và phát trên các kênh song song (gọi là kênh con), mỗi kênh con được mang bởi một sóng mang con và các sóng mang con này trực giao với nhau. Phương pháp điều chế này mang lại một số ưu điểm vượt trội như: khả năng truyền tin tốc độ cao, sử dụng băng thông hiệu quả, khả năng chống lại fading chọn lọc tần số, điều chế và giải điều chế tín hiệu đơn giản do sử dụng thuật toán IFFT, FFT… Kỹ thuật điều chế đa sóng mang trực giao không phải là mới, thực tế nó đã xuất hiện từ cuối năm 1950, khi đó điều chế đa sóng mang đã được sử dụng trong quân đội.

Tuy nhiên, ở thời điểm đó nó không phải là một thành công nổi bật vì thực hiện phức tạp do sử dụng các thiết bị tương tự. Cho đến năm 1971, Weinstein và Ebert đã giải quyết được vấn đề này bằng cách thực hiện một hệ thống đa sóng mang sử dụng thuật toán IDFT/DFT. Sau đó, nguyên lý của điều chế đa sóng mang được phát triển và ứng dụng trong rất nhiều các chuẩn truyền thông và đáp ứng tốt yêu cầu của thời đại thông tin băng rộng, đặc biệt trong các hệ thống thông tin vô tuyến. Trong những năm gần đây, OFDM được đặc biệt quan tâm và ứng dụng trong nhiều các chuẩn truyền thông khác nhau.

Các ứng dụng cụ thể của OFDM: + DMT (Discrete MultiTone) được phát triển cho các ứng dụng hữu tuyến băng rộng sử dụng làm kỹ thuật điều chế cho các đường dây thuê bao số tốc độ bit cao (HDSL), đường dây thuê bao số bất đối xứng (ADSL) và hầu hết các đường dây thuê bao số tốc độ rất cao (VDSL). + OFDM đã được khai thác trong các tiêu chuẩn phát thanh/truyền hình số 1 quảng bá ở châu Âu (DAB/ DVB-T) và được lựa chọn cho các ứng dụng của mạng truy nhập vô tuyến WLAN. OFDM tiếp tục được nghiên cứu và ứng dụng cho các hệ thống thông tin di động thế hệ thứ 4. Ngoài ra có một số ứng dụng sử dụng kỹ thuật đa sóng mang bao gồm các dịch vụ vô tuyến băng rộng cố định và di động, vô tuyến băng cực rộng (ultrawideband radio), hệ thống đa truy nhập phân chia theo tần số trực giao (OFDMA).

OFDM cũng có thể được sử dụng kết hợp với các kỹ thuật điều chế khác (MC-CDMA). Cơ sở kỹ thuật OFDM 1. Phương pháp điều chế đơn sóng mang Hình 1. Phổ tín hiệu đơn sóng mang Trong phương pháp điều chế đơn sóng mang, luồng tín hiệu được truyền đi trên toàn bộ băng tần B với một tần số sóng mang f 0.

Phổ tín hiệu của hệ thống đơn sóng mang được biểu diễn như hình 1. Tần số lấy mẫu của hệ thống bằng độ rộng băng tần và mỗi tín hiệu có độ dài là: 1 TSC = (1.1) Trong các hệ thống vô tuyến băng rộng, kênh vô tuyến có băng thông lớn và thường lớn hơn băng thông kết hợp của kênh. Khi đó kênh vô tuyến là kênh phụ thuộc tần số. Tốc độ lấy mẫu của thông tin vô tuyến băng rộng rất lớn, vì thế chu kỳ lấy mẫu TSC rất nhỏ.

Do đó phương pháp điều chế đơn sóng mang có những nhược điểm sau: 2 - Ảnh hưởng của nhiễu liên ký hiệu (ISI) gây ra bởi hiệu ứng truyền dẫn đa đường đối với tín hiệu thu rất lớn. Nguyên nhân do độ dài của một mẫu tín hiệu TSC rất nhỏ so với trễ truyền dẫn lớn nhất của kênh  max. Do vậy ảnh hưởng của trễ truyền dẫn có thể gây ra nhiễu liên ký tự ISI ở nhiều mẫu tín hiệu thu. - Ảnh hưởng của sự phụ thuộc vào tần số của kênh là rất lớn đối với chất lượng của hệ thống.

Do đối với các hệ thống vô tuyến băng rộng, độ rộng phổ tín hiệu truyền qua kênh lớn hơn rất nhiều so với băng thông kết hợp của kênh, khi đó hiện tượng fading chọn lọc tần số trên kênh truyền sẽ tác động tới chất lượng tín hiệu là rất lớn. Để khắc phục được những nhược điểm nêu trên yêu cầu bộ cân bằng kênh và lọc nhiễu ở máy thu là phức tạp. Phương pháp điều chế đơn sóng mang hiện nay vẫn đang được sử dụng chủ yếu trong thông tin băng hẹp như hệ thống thông tin di động toàn cầu GSM. Tuy nhiên với những yêu cầu của hệ thống vô tuyến băng rộng, phương pháp điều chế đơn sóng mang không còn phù hợp, từ đó dẫn tới sự ra đời của phương pháp điều chế đa sóng mang (FDM).

Phương pháp điều chế đa sóng mang Hình 1. Phổ tín hiệu đa sóng mang Với phương pháp điều chế đa sóng mang (FDM), toàn bộ băng tần của hệ thống được chia ra làm nhiều băng con, mỗi băng con sử dụng một sóng mang con khác nhau. Nguyên lý của phương pháp này được mô tả như hình 1. Trong phương pháp điều chế đa sóng mang, phổ của tín hiệu của hệ thống chia thành N kênh song song hay còn gọi là kênh con ( N = 2L +1 ).

Vì vậy, độ dài của 3 mẫu tín hiệu trong điều chế đa sóng mang sẽ lớn hơn N lần so với độ dài mẫu tín hiệu trong điều chế đơn sóng mang: 1 TS = = TSC .2) fS Khi đó tỷ số giữa trễ truyền dẫn lớn nhất của kênh với độ dài mẫu tín hiệu trong điều chế đa sóng mang cũng giảm đi N lần. Do vậy, ảnh hưởng của nhiễu liên ký hiệu gây ra bởi trễ truyền dẫn sẽ giảm (chỉ ảnh hưởng tới một số ít các mẫu tín hiệu). Từ đó ta có thể rút ra một số các ưu điểm cơ bản của điều chế đa sóng mang so với các phương pháp điều chế đơn sóng mang là: - Ảnh hưởng của nhiễu liên ký hiệu ISI đến chất lượng hệ thống giảm đáng kể. Do tỷ số giữa trễ truyền dẫn lớn nhất của kênh với độ dài mẫu tín hiệu giảm đi N lần, khi đó nhiễu liên ký hiệu ISI chỉ ảnh hưởng tới một số ít các mẫu tín hiệu.

Nếu N đủ lớn nhiễu ISI gây ra bởi một mẫu tín hiệu chỉ ảnh hưởng tới một tín hiệu liền sau nó. - Giảm ảnh hưởng của fading chọn lọc tần số đối với chất lượng hệ thống, do băng thông của hệ thống được chia thành nhiều kênh con. Nếu số kênh con đủ lớn phổ tín hiệu truyền trên các kênh con sẽ nhỏ hơn băng thông liên kết của kênh. Khi đó hiện tượng fading trên kênh truyền là fading phẳng.

Hai ưu điểm trên giúp cho việc thiết kế bộ cân bằng kênh và lọc nhiễu cho hệ thống ở bên thu đơn giản hơn. Tuy nhiên phương pháp điều chế đa sóng mang còn một số nhược điểm cơ bản sau: - Hệ thống nhạy cảm với hiệu ứng phụ thuộc thời gian của kênh. Nguyên nhân là do độ dài của một mẫu tín hiệu tăng lên sẽ lớn hơn thời gian kết hợp của kênh, dẫn đến sự biến đổi theo thời gian của kênh vô tuyến có thể xảy ra trong quá trình truyền một mẫu tín hiệu qua kênh. - Phương pháp điều chế đa sóng mang không làm tăng hiệu quả sử dụng băng tần của hệ thống so với phương pháp điều chế đơn sóng mang, ngược lại nếu sử dụng khoảng tần số bảo vệ giữa các kênh con thì hiệu quả sử dụng tần số của hệ thống sẽ 4 giảm.

Để làm tăng hiệu quả sử dụng tần số mà vẫn giữ được các ưu điểm của điều chế đa sóng mang, phương pháp điều chế đa sóng mang trực giao OFDM đã được đề xuất. Phương pháp điều chế đa sóng mang trực giao Hình 1. Phổ tín hiệu OFDM Phương pháp điều chế đa sóng mang trực giao (OFDM) là trường hợp đặc biệt của phương pháp điều chế đa sóng mang. Trong OFDM các sóng mang con được lựa chọn sao cho mỗi sóng mang con trực giao với các sóng mang con còn lại (khái niệm về trực giao sẽ được trình bày trong mục 1.

Điều này được thực hiện bằng cách chọn độ giãn cách tần số giữa các sóng mang con một cách hợp lý. Tính chất trực giao giữa các sóng mang con cho phép phổ tín hiệu của các kênh con có thể chồng lấn lên nhau mà bên thu vẫn có thể thực hiện giải điều chế chính xác. Ý tưởng của phương pháp này được mô tả như hình 1. Phổ tín hiệu của một kênh con 5 Trong tín hiệu OFDM, phổ tín hiệu của một kênh con có dạng sin(x)/x như biểu diễn trên hình 1.4, các kênh con được bố trí trên miền tần số cách đều nhau một khoảng sao cho điểm cực đại của một kênh con là điểm không của kênh con lân cận (như hình 1.

Khi đó nguyên lý trực giao được thỏa mãn và cho phép máy thu khôi phục lại được tín hiệu. Phổ tín hiệu của một hệ thống 4 kênh con Như vậy với việc sử dụng các sóng mang con trực giao, ngoài các ưu điểm giống với FDM, kỹ thuật OFDM còn làm tăng hiệu quả sử dụng tần số do có thể chồng phổ tín hiệu giữa các kênh con mà không gây ảnh hưởng lẫn nhau. Nguyên lý OFDM Kỹ thuật OFDM giúp tăng hiệu quả sử dụng tần số do phổ tín hiệu của các kênh con chồng lấn lên nhau mà bên thu vẫn có thể thực hiện giải điều chế chính xác. Để đạt được điều đó, các sóng mang con được sử dụng trong các kênh con phải đảm bảo trực giao với nhau.

Sự trực giao của các sóng mang con Xét một tập hợp tín hiệu S gồm N phần tử:. Điều kiện để các S =Si (t )i=1,2,., N tín hiệu trong tập S trực giao đôi một với nhau: t2 k , p = q t * S p ( t ).3) 1 0, p  q Trong đó S q* (t ) là liên hợp phức của Sq (t ) , khoảng thời gian từ t1 tới t 2 là chu 6 kỳ của tín hiệu, k là hằng số. Từ tính chất của tập các tín hiệu trực giao, nếu thực hiện truyền tín hiệu trên tập các sóng mang con trực giao thì bên thu muốn tách tín hiệu sóng mang con nào chỉ cần nhân với liên hợp phức của sóng mang con đó. Điều này cho phép phổ tín hiệu trên các sóng mang con có thể chồng lấn lên nhau.
