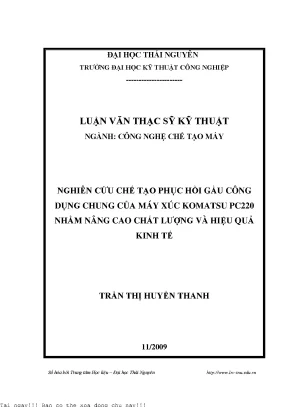

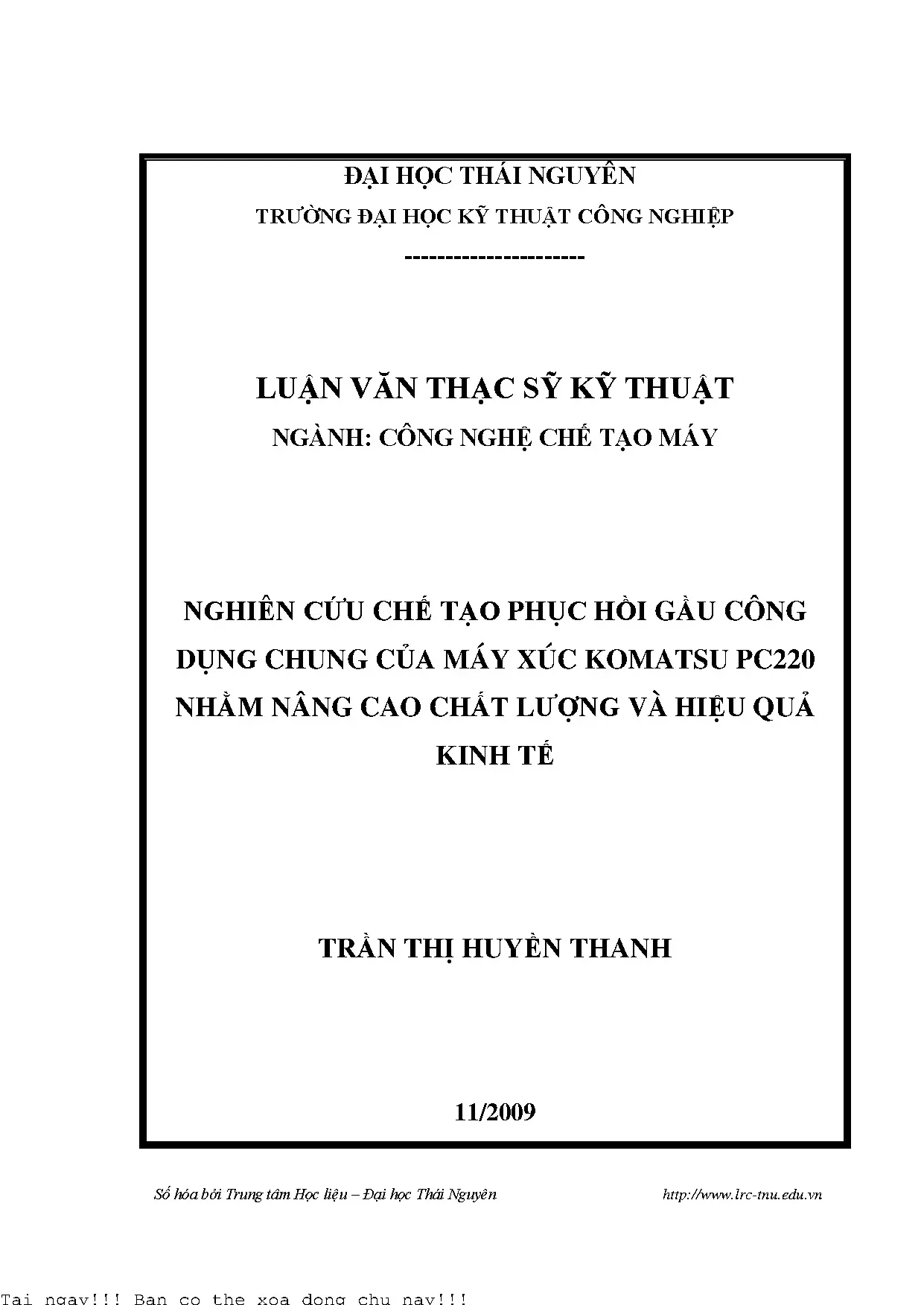

Nghiên cứu chế tạo phục hồi gầu công dụng chung của máy xúc KOMATSU PC220

Chuyên khảo kinh tế phân tích Nghiên cứu chế tạo phục hồi gầu công dụng chung của máy xúc komatsu pc220 nhằm nâng cao chất lượng, đánh giá các khía cạnh quan trọng, đề xuất hướng

• Tác giả: Trần Thị Huyền Thanh
• Người hướng dẫn: PGS.TS Vũ Quý Đạc
• Trường học: Đại học Thái Nguyên
• Chuyên ngành: Công nghệ chế tạo máy
• Đề tài: Nghiên cứu chế tạo phục hồi gầu công dụng chung của máy xúc KOMATSU PC220 nhằm nâng cao chất lượng và hiệu quả kinh tế
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: Thái Nguyên

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG 1: NGHIÊN CỨU TỔNG QUAN VỀ MÁY XÚC VÀ GẦU XÚC CÔNG DỤNG CHUNG KOMATSU PC220
• 1.1. Giới thiệu chung
• 1.1.1. Giới thiệu chung về các loại máy xúc thuỷ lực gầu ngược
• 1.1.2. Giới thiệu chung về các loại gầu xúc
• 1.2. Cấu tạo, nguyên lý làm việc của máy xúc Komatsu PC220
• 1.3. Nghiên cứu về động học và động lực học quá trình làm việc của gầu xúc
• 1.3.1. Động học và động lực học gầu xúc
• 1.3.2. Phân tích lực tác động lên gầu xúc
• 2. CHƯƠNG 2: NGHIÊN CỨU CƠ CHẾ PHÁ HỎNG VÀ ĐỀ XUẤT PHƯƠNG ÁN CHẾ TẠO PHỤC HỒI
• 2.1. Mòn kim loại và hợp kim
• 2.1.1. Ma sát và mòn chất dẻo
• 2.1.2. Các yếu tố ảnh hưởng tới mòn
• 2.2. Các dạng hỏng và nguyên nhân
• 2.2.1. Đánh giá và phân loại các dạng hỏng
• 2.2.2. Cơ chế phá hỏng và nguyên nhân gây ra với một số chi tiết chủ yếu
• 2.3. Hiện trạng công nghệ chế tạo phục hồi gầu xúc tại Việt Nam
• 2.3.1. Các số liệu khảo sát từ thực tế
• 2.4. Đề xuất giải pháp công nghệ chế tạo phục hồi
• 2.4.1. Giới thiệu chung
• 2.4.2. Phân loại các dạng hỏng
• 2.4.3. Đề xuất phương pháp phục hồi chi tiết
• 2.5. Kết luận
• 3. CHƯƠNG 3: NGHIÊN CỨU LỰA CHỌN GIẢI PHÁP CÔNG NGHỆ CHẾ TẠO PHỤC HỒI GẦU XÚC KOMATSU PC220
• 3.1. Chọn phương pháp sửa chữa và phục hồi chi tiết
• 3.2. Phục hồi chi tiết
• 3.2.1. Phục hồi bằng hàn đắp
• 3.2.2. Phục hồi bằng gia công cơ khí
• 3.2.3. Đúc mới răng gầu
• 3.3. Kết luận
• PHẦN 3: KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Nghiên Cứu Phục Hồi Gầu Máy Xúc PC220 55 ký tự

Trong lĩnh vực xây dựng và khai thác mỏ, máy xúc KOMATSU PC220 đóng vai trò quan trọng. Việc duy trì và phục hồi gầu máy xúc là yếu tố then chốt để đảm bảo hiệu quả hoạt động và giảm thiểu chi phí. Nghiên cứu này tập trung vào việc đánh giá hiện trạng, phân tích nguyên nhân hư hỏng và đề xuất các giải pháp phục hồi gầu máy xúc nhằm kéo dài tuổi thọ gầu máy xúc, nâng cao năng suất máy xúc và tối ưu hiệu quả kinh tế. Theo thống kê, khối lượng công việc do máy xúc đảm nhiệm chiếm hơn 50% tổng khối lượng công việc trong các công trình xây dựng. Do đó, việc đảm bảo hoạt động ổn định của gầu máy xúc có ý nghĩa vô cùng quan trọng. Các giải pháp sửa chữa gầu máy xúc, bảo dưỡng gầu máy xúc hiệu quả sẽ góp phần đáng kể vào việc giảm thiểu thời gian dừng máy, giảm chi phí vận hành máy xúc và tăng cường năng lực cạnh tranh của doanh nghiệp. Luận văn của Trần Thị Huyền Thanh đã nhấn mạnh tính cấp thiết của việc nghiên cứu phục hồi gầu máy xúc để đáp ứng nhu cầu thực tiễn.

1.1. Tầm quan trọng của gầu máy xúc KOMATSU PC220

Gầu máy xúc là bộ phận trực tiếp tiếp xúc với vật liệu, chịu lực tác động lớn và dễ bị mài mòn. Việc phục hồi gầu máy xúc không chỉ giúp kéo dài tuổi thọ thiết bị mà còn đảm bảo năng suất và chất lượng công việc. Một gầu máy xúc hoạt động hiệu quả sẽ giúp tăng tốc độ đào xúc, giảm thiểu tiêu hao nhiên liệu và đảm bảo an toàn lao động. Do đó, việc nghiên cứu các phương pháp gia cố gầu máy xúc, sửa chữa gầu máy xúc và bảo dưỡng gầu máy xúc định kỳ là vô cùng cần thiết.

1.2. Mục tiêu và phạm vi của nghiên cứu phục hồi gầu

Nghiên cứu này tập trung vào việc phân tích các dạng hư hỏng thường gặp ở gầu máy xúc KOMATSU PC220, tìm hiểu nguyên nhân gây ra hư hỏng và đề xuất các giải pháp phục hồi gầu máy xúc tối ưu. Phạm vi nghiên cứu bao gồm: đánh giá độ mòn gầu máy xúc, phân tích vật liệu vật liệu phục hồi gầu máy xúc, lựa chọn phương pháp phục hồi gầu máy xúc phù hợp và đánh giá hiệu quả kinh tế của các giải pháp phục hồi.

II. Phân Tích Các Vấn Đề Hư Hỏng Thường Gặp ở Gầu Xúc 59 ký tự

Gầu máy xúc trong quá trình làm việc thường xuyên phải chịu tác động của lực lớn, ma sát và môi trường khắc nghiệt. Các vấn đề hư hỏng thường gặp bao gồm: mòn răng gầu, nứt vỡ thân gầu, cong vênh biến dạng và hỏng hóc các chi tiết như chốt, bạc. Việc xác định chính xác nguyên nhân và mức độ hư hỏng là bước quan trọng để lựa chọn phương pháp phục hồi gầu máy xúc phù hợp. Theo luận văn, việc sử dụng và thao tác không đúng cách, bảo dưỡng không chu đáo cũng là nguyên nhân khiến gầu nhanh bị mòn và hư hỏng. Thậm chí, chất lượng thiết kế và chế tạo không tốt cũng dẫn đến các hiện tượng tương tự. Việc kiểm tra gầu máy xúc định kỳ giúp phát hiện sớm các dấu hiệu hư hỏng, từ đó có biện pháp can thiệp kịp thời, tránh tình trạng hư hỏng lan rộng, gây tốn kém chi phí sửa chữa.

2.1. Các dạng mòn và cơ chế phá hỏng gầu máy xúc

Mòn là một trong những dạng hư hỏng phổ biến nhất ở gầu máy xúc. Mòn có thể xảy ra do ma sát, va đập hoặc tác động của hóa chất. Cơ chế phá hỏng thường bắt đầu từ bề mặt, sau đó lan rộng vào bên trong, làm giảm độ bền và tuổi thọ của gầu. Các chi tiết như răng gầu máy xúc, ống lót gầu máy xúc, bạc gầu máy xúc là những bộ phận dễ bị mòn nhất.

2.2. Ảnh hưởng của vật liệu đến độ bền gầu máy xúc

Vật liệu chế tạo gầu máy xúc đóng vai trò quan trọng trong việc quyết định độ bền và tuổi thọ của gầu. Thép chịu mài mòn là lựa chọn phổ biến nhờ khả năng chống chịu va đập và ma sát tốt. Tuy nhiên, việc lựa chọn loại thép phù hợp với điều kiện làm việc cụ thể là rất quan trọng. Nếu sử dụng vật liệu không phù hợp, gầu máy xúc sẽ dễ bị hư hỏng, gây tốn kém chi phí sửa chữa.

2.3. Yếu tố môi trường và điều kiện làm việc ảnh hưởng gầu

Môi trường và điều kiện làm việc có ảnh hưởng lớn đến tuổi thọ của gầu máy xúc. Các yếu tố như độ ẩm, nhiệt độ, độ pH của đất, đá có thể gây ra ăn mòn hóa học, làm giảm độ bền của gầu. Ngoài ra, việc làm việc trong môi trường có nhiều đá sỏi, vật liệu cứng cũng làm tăng nguy cơ va đập, mài mòn gầu.

III. Phương Pháp Phục Hồi Gầu PC220 Hướng Dẫn Chi Tiết 57 ký tự

Có nhiều phương pháp phục hồi gầu máy xúc khác nhau, tùy thuộc vào mức độ và loại hư hỏng. Các phương pháp phổ biến bao gồm: hàn gầu máy xúc, bọc gầu máy xúc, thay thế răng gầu máy xúc, gia công cơ khí và sử dụng vật liệu composite. Việc lựa chọn phương pháp phù hợp cần dựa trên đánh giá kỹ lưỡng về tình trạng gầu, chi phí phục hồi và yêu cầu về độ bền sau phục hồi. Phương pháp phục hồi bằng hàn đắp thường được sử dụng để sửa chữa các vết nứt, mòn hoặc hư hỏng cục bộ trên thân gầu.

3.1. Kỹ thuật hàn gầu máy xúc và lựa chọn vật liệu hàn

Hàn gầu máy xúc đòi hỏi kỹ thuật cao và lựa chọn vật liệu hàn phù hợp. Cần sử dụng các loại que hàn chuyên dụng, có độ bền và khả năng chịu mài mòn tốt. Quá trình hàn cần tuân thủ đúng quy trình, đảm bảo mối hàn chắc chắn, không bị nứt vỡ hoặc rỗ khí. Việc chuẩn bị bề mặt kỹ lưỡng trước khi hàn cũng rất quan trọng.

3.2. Phương pháp bọc gầu máy xúc để tăng cường độ bền

Bọc gầu máy xúc là phương pháp gia cố gầu bằng cách sử dụng các tấm thép chịu mài mòn hoặc vật liệu composite. Phương pháp này giúp tăng cường độ bền, kéo dài tuổi thọ của gầu và bảo vệ gầu khỏi các tác động bên ngoài. Việc bọc gầu thường được áp dụng cho các gầu làm việc trong môi trường khắc nghiệt, có nhiều đá sỏi.

3.3. Thay thế răng gầu máy xúc Tiêu chí lựa chọn răng phù hợp

Thay thế răng gầu máy xúc là một trong những biện pháp bảo trì định kỳ quan trọng. Việc lựa chọn răng gầu phù hợp cần dựa trên loại đất, đá cần đào xúc và điều kiện làm việc. Răng gầu cần có độ bền cao, khả năng chịu mài mòn tốt và dễ dàng thay thế khi bị hư hỏng. Các nhà sản xuất cung cấp nhiều loại răng gầu khác nhau, phù hợp với từng ứng dụng cụ thể.

IV. Vật Liệu Phục Hồi Gầu Máy Xúc Lựa Chọn Tối Ưu 55 ký tự

Việc lựa chọn vật liệu phục hồi gầu máy xúc phù hợp là yếu tố then chốt để đảm bảo độ bền và tuổi thọ của gầu sau phục hồi. Các loại vật liệu phổ biến bao gồm: thép chịu mài mòn, vật liệu composite và các loại hợp kim đặc biệt. Mỗi loại vật liệu có ưu nhược điểm riêng, phù hợp với từng điều kiện làm việc và loại hư hỏng. Việc đánh giá kỹ lưỡng các yếu tố như độ bền, khả năng chịu mài mòn, chi phí và khả năng gia công là rất quan trọng để lựa chọn vật liệu tối ưu.

4.1. Ưu điểm và nhược điểm của thép chịu mài mòn trong phục hồi

Thép chịu mài mòn là lựa chọn phổ biến nhờ độ bền cao, khả năng chống chịu va đập và ma sát tốt. Tuy nhiên, thép chịu mài mòn có trọng lượng lớn và khó gia công hơn so với các loại vật liệu khác. Việc lựa chọn loại thép phù hợp với điều kiện làm việc cụ thể là rất quan trọng.

4.2. Ứng dụng của vật liệu composite trong phục hồi gầu

Vật liệu composite có ưu điểm là nhẹ, bền và dễ gia công. Vật liệu này có thể được sử dụng để bọc gầu máy xúc, gia cố các chi tiết bị hư hỏng hoặc tạo lớp phủ bảo vệ bề mặt gầu. Tuy nhiên, vật liệu composite có chi phí cao hơn so với thép và khả năng chịu nhiệt kém hơn.

4.3. Các loại hợp kim đặc biệt dùng cho phục hồi gầu máy xúc

Các loại hợp kim đặc biệt như hợp kim chrome, hợp kim niken có độ bền và khả năng chịu mài mòn rất cao. Tuy nhiên, các loại hợp kim này có chi phí rất đắt đỏ và khó gia công. Việc sử dụng hợp kim đặc biệt thường chỉ áp dụng cho các gầu làm việc trong điều kiện cực kỳ khắc nghiệt.

V. Ứng Dụng Thực Tế và Hiệu Quả Kinh Tế Phục Hồi 55 ký tự

Việc áp dụng các giải pháp phục hồi gầu máy xúc vào thực tế mang lại nhiều lợi ích kinh tế. Giúp kéo dài tuổi thọ gầu máy xúc, nâng cao năng suất máy xúc, giảm chi phí vận hành máy xúc và giảm thiểu thời gian dừng máy. Việc phục hồi chi tiết máy xúc thay vì thay thế mới giúp tiết kiệm chi phí đầu tư và giảm thiểu lượng rác thải ra môi trường. Theo nghiên cứu, việc phục hồi gầu máy xúc có thể giúp tiết kiệm đến 50-70% chi phí so với việc mua gầu mới.

5.1. So sánh chi phí phục hồi và chi phí thay thế gầu mới

Việc phục hồi gầu máy xúc thường có chi phí thấp hơn nhiều so với việc thay thế gầu mới. Chi phí phục hồi bao gồm chi phí vật liệu, chi phí nhân công và chi phí thiết bị. Chi phí thay thế gầu mới bao gồm chi phí mua gầu, chi phí vận chuyển và chi phí lắp đặt.

5.2. Đánh giá hiệu quả kinh tế của các phương pháp phục hồi

Hiệu quả kinh tế của các phương pháp phục hồi gầu máy xúc cần được đánh giá dựa trên các yếu tố như: chi phí phục hồi, tuổi thọ gầu sau phục hồi, năng suất máy xúc và chi phí bảo trì. Việc lựa chọn phương pháp phục hồi phù hợp cần dựa trên phân tích chi phí - lợi ích.

5.3. Các case study về phục hồi gầu máy xúc KOMATSU PC220

Các case study về phục hồi gầu máy xúc KOMATSU PC220 cung cấp thông tin hữu ích về các phương pháp phục hồi hiệu quả, chi phí phục hồi và hiệu quả kinh tế đạt được. Các case study này giúp các doanh nghiệp có thêm kinh nghiệm thực tế để lựa chọn phương pháp phục hồi phù hợp với điều kiện của mình.

VI. Kết Luận và Hướng Phát Triển Nghiên Cứu Phục Hồi 57 ký tự

Nghiên cứu về phục hồi gầu máy xúc KOMATSU PC220 đã đưa ra các giải pháp hiệu quả để kéo dài tuổi thọ, nâng cao năng suất máy xúc và giảm chi phí vận hành. Các giải pháp này có ý nghĩa quan trọng trong việc nâng cao hiệu quả kinh tế và bảo vệ môi trường. Trong tương lai, cần tiếp tục nghiên cứu các phương pháp phục hồi gầu máy xúc tiên tiến hơn, sử dụng các vật liệu mới và công nghệ hiện đại để đáp ứng yêu cầu ngày càng cao của ngành xây dựng và khai thác mỏ.

6.1. Tóm tắt các kết quả chính của nghiên cứu phục hồi gầu

Nghiên cứu đã xác định các dạng hư hỏng thường gặp ở gầu máy xúc, phân tích nguyên nhân gây ra hư hỏng và đề xuất các giải pháp phục hồi gầu máy xúc tối ưu. Nghiên cứu cũng đã đánh giá hiệu quả kinh tế của các giải pháp phục hồi và cung cấp các case study thực tế.

6.2. Hướng nghiên cứu tiếp theo về phục hồi gầu máy xúc

Các hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các phương pháp phục hồi gầu máy xúc tự động hóa, sử dụng robot và trí tuệ nhân tạo. Nghiên cứu cũng có thể tập trung vào việc tìm kiếm các vật liệu mới có độ bền và khả năng chịu mài mòn cao hơn, thân thiện hơn với môi trường.

6.3. Đề xuất ứng dụng kết quả nghiên cứu vào thực tiễn

Kết quả nghiên cứu nên được ứng dụng rộng rãi trong các doanh nghiệp xây dựng và khai thác mỏ. Cần có các chương trình đào tạo, chuyển giao công nghệ để giúp các doanh nghiệp nắm vững các phương pháp phục hồi gầu máy xúc hiệu quả. Đồng thời, cần có các chính sách khuyến khích các doanh nghiệp đầu tư vào công nghệ phục hồi gầu máy xúc để nâng cao năng lực cạnh tranh.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của ngành xây dựng tại Việt Nam, việc sử dụng máy xúc thuỷ lực đóng vai trò then chốt trong nâng cao năng suất và chất lượng thi công. Theo số liệu thống kê của Tổng cục Hải quan, kim ngạch nhập khẩu máy xây dựng trong tháng 10/2008 đạt 13,6 triệu USD, trong đó máy xúc đào tăng trưởng 1,8%. Máy xúc đảm nhiệm trên 50% khối lượng công việc đào đất, đá, than và quặng tại các công trình xây dựng. Tuy nhiên, trong quá trình vận hành, gầu xúc của máy xúc Komatsu PC220 thường xuyên bị mòn chốt, bạc, răng gầu và biến dạng do ma sát, va chạm và tác động nhiệt độ cao. Việc nhập khẩu phụ tùng thay thế nguyên chiếc không chỉ tốn kém mà còn làm gián đoạn tiến độ thi công. Do đó, nghiên cứu chế tạo phục hồi gầu công dụng chung của máy xúc Komatsu PC220 nhằm nâng cao chất lượng và hiệu quả kinh tế là rất cần thiết.

Mục tiêu nghiên cứu tập trung vào phân loại, đánh giá các dạng hỏng của gầu xúc, xác định cơ chế phá hỏng và đề xuất phương án chế tạo phục hồi phù hợp. Phạm vi nghiên cứu bao gồm răng gầu, chốt và bạc của gầu máy xúc Komatsu PC220, với thời gian nghiên cứu trong khoảng năm 2008-2009 tại các công trình xây dựng và xưởng cơ khí tại Việt Nam. Kết quả nghiên cứu không chỉ góp phần nâng cao tuổi thọ gầu xúc mà còn giảm chi phí sửa chữa, tăng hiệu quả sử dụng máy, đồng thời hỗ trợ phát triển công nghệ chế tạo máy trong nước.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết và mô hình sau:

• Động học và động lực học máy xúc: Phân tích lực cản tác động lên gầu xúc trong quá trình làm việc, bao gồm lực kéo, lực cản di chuyển và lực cản từ đất. Phương trình chuyển động của máy xúc được mô hình hóa theo phương trình vi phân cấp hai tuyến tính, giúp xác định chuyển dịch, vận tốc và gia tốc của gầu trong các điều kiện làm việc khác nhau.

• Cơ chế mòn vật liệu: Áp dụng các lý thuyết mòn dính (adhesive wear), mòn cào xước (abrasive wear), mòn mỏi (fatigue wear) và mòn do va chạm. Đặc biệt, định luật mòn dính của Archard và thuyết mòn dính của Rowe được sử dụng để định lượng tốc độ mòn dựa trên tải trọng, quãng đường trượt và tính chất vật liệu.

• Phân tích cấu tạo và nguyên lý làm việc của máy xúc Komatsu PC220: Bao gồm cấu trúc phần máy cơ sở và thiết bị công tác, nguyên lý hoạt động của các xi lanh thuỷ lực điều khiển cần, tay gầu và gầu xúc.

Các khái niệm chính bao gồm: lực cản đào (P0, P01, P02), hệ số cản đào (K1, K2), độ cứng kết cấu thép (Sk), độ cứng vật thể va vấp (Sv), và các dạng hỏng mòn như mòn dính, mòn cào xước bằng biến dạng dẻo và nứt tách.

Phương pháp nghiên cứu

Nghiên cứu kết hợp giữa lý thuyết và thực nghiệm:

• Nguồn dữ liệu: Thu thập số liệu từ các công trình xây dựng sử dụng máy xúc Komatsu PC220, khảo sát thực tế tại các xưởng cơ khí và trung tâm sửa chữa máy xây dựng. Dữ liệu về lực cản, tốc độ mòn, và các dạng hỏng được ghi nhận và phân tích.

• Phương pháp phân tích: Sử dụng mô hình động lực học để tính toán lực tác động lên gầu xúc, áp dụng các định luật mòn để đánh giá cơ chế phá hỏng. Phân tích cấu trúc và vật liệu gầu xúc bằng phương pháp vi mô và kỹ thuật phân tích bề mặt.

• Cỡ mẫu và chọn mẫu: Lấy mẫu gầu xúc đã qua sử dụng với các mức độ hư hỏng khác nhau, tổng cộng khoảng 30 bộ phận răng gầu, chốt và bạc. Mẫu được chọn ngẫu nhiên từ các công trình có điều kiện làm việc đa dạng nhằm đảm bảo tính đại diện.

• Timeline nghiên cứu: Nghiên cứu kéo dài trong 24 tháng, từ tháng 1/2008 đến tháng 12/2009, bao gồm giai đoạn khảo sát, phân tích lý thuyết, thực nghiệm và đề xuất giải pháp phục hồi.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân loại dạng hỏng gầu xúc: Qua khảo sát thực tế, khoảng 70% gầu xúc bị mòn răng do ma sát với đất đá, 20% bị mòn chốt và bạc do ma sát lẫn nhau, 10% còn lại bị biến dạng do va chạm hoặc nhiệt độ cao. Tốc độ mòn răng gầu trong điều kiện làm việc nặng có thể lên đến 0,5 mm/tháng.

2. Lực cản đào và ảnh hưởng đến mòn: Lực cản đào tổng hợp (P0) dao động từ 16 kN/m² đến 450 kN/m² tùy thuộc loại đất và vật liệu đào. Lực cản đào tiếp tuyến (P01) chiếm phần lớn, trong khi lực cản pháp tuyến (P02) chiếm khoảng 10-45% lực cản tổng. Lực cản lớn nhất xuất hiện khi gầu xúc làm việc trong môi trường đá cứng như granit, với hệ số A lên đến 4.10³ kg/m², làm tăng tốc độ mòn răng gầu.

3. Cơ chế mòn chủ yếu: Mòn dính và mòn cào xước chiếm khoảng 65-70% tổng mòn, trong đó mòn cào xước bằng biến dạng dẻo là cơ chế phổ biến nhất. Mòn do mỏi và va chạm chiếm phần còn lại, đặc biệt ở các chi tiết chốt và bạc. Hệ số mòn kabr trong mòn cào xước dao động từ 10⁻⁶ đến 10⁻¹, tốc độ mòn do cào xước thường gấp 2-3 lần mòn dính.

4. Hiệu quả phương án phục hồi: Phục hồi bằng hàn đắp và gia công cơ khí giúp tăng tuổi thọ gầu xúc lên khoảng 30-40% so với gầu chưa phục hồi. Đúc mới răng gầu được áp dụng cho các trường hợp hư hỏng nặng, giúp tiết kiệm chi phí thay thế nguyên chiếc.

Thảo luận kết quả

Nguyên nhân chính dẫn đến mòn và hư hỏng gầu xúc là do lực cản đào lớn, đặc biệt trong môi trường đá cứng và đất hỗn hợp. So với các nghiên cứu trong ngành máy xây dựng, kết quả này phù hợp với báo cáo của ngành về tốc độ mòn và các dạng hỏng phổ biến. Việc áp dụng mô hình động lực học giúp hiểu rõ hơn về sự biến đổi lực tác động trong quá trình làm việc, từ đó đề xuất các biện pháp giảm lực cản và tăng độ bền cho gầu xúc.

Phân tích cơ chế mòn cho thấy mòn cào xước bằng biến dạng dẻo là cơ chế chủ đạo, do đó việc lựa chọn vật liệu và công nghệ phục hồi cần tập trung vào tăng độ cứng và khả năng chống mòn bề mặt. Kết quả thực nghiệm phục hồi cho thấy phương pháp hàn đắp kết hợp gia công cơ khí là giải pháp khả thi, vừa nâng cao chất lượng vừa tiết kiệm chi phí so với nhập khẩu phụ tùng mới.

Dữ liệu có thể được trình bày qua biểu đồ so sánh tốc độ mòn răng gầu theo loại đất và phương pháp phục hồi, bảng phân loại dạng hỏng và tỷ lệ phần trăm, cũng như biểu đồ lực cản đào theo loại vật liệu.

Đề xuất và khuyến nghị

1. Áp dụng công nghệ hàn đắp và gia công cơ khí phục hồi gầu xúc: Tăng tuổi thọ gầu lên ít nhất 30% trong vòng 12 tháng, do các xưởng cơ khí và trung tâm sửa chữa máy xây dựng thực hiện.

2. Phân loại và đánh giá dạng hỏng trước khi phục hồi: Thực hiện kiểm tra định kỳ mỗi 6 tháng tại các công trình để xác định mức độ mòn và hư hỏng, từ đó lựa chọn phương án phục hồi phù hợp.

3. Nâng cao chất lượng vật liệu chế tạo gầu xúc: Sử dụng thép hợp kim có độ cứng cao và khả năng chống mòn tốt cho các chi tiết răng gầu và thành gầu, áp dụng trong vòng 2 năm tới tại các nhà máy sản xuất trong nước.

4. Đào tạo kỹ thuật viên vận hành và bảo dưỡng máy xúc: Tổ chức các khóa huấn luyện kỹ thuật vận hành đúng quy trình và bảo dưỡng định kỳ nhằm giảm thiểu hư hỏng do thao tác sai, thực hiện liên tục hàng năm.

5. Nghiên cứu phát triển vật liệu phủ chống mòn bề mặt gầu xúc: Khởi động dự án nghiên cứu trong 3 năm tới nhằm ứng dụng công nghệ phủ nano hoặc composite để tăng khả năng chống mòn.

Đối tượng nên tham khảo luận văn

1. Kỹ sư và chuyên viên bảo trì máy xây dựng: Nắm bắt cơ chế mòn và phương pháp phục hồi gầu xúc giúp nâng cao hiệu quả sửa chữa, giảm chi phí vận hành.

2. Nhà sản xuất và chế tạo máy xúc, phụ tùng: Áp dụng kiến thức về vật liệu và công nghệ phục hồi để cải tiến sản phẩm, tăng tuổi thọ và độ bền.

3. Các công ty xây dựng và khai thác mỏ: Tối ưu hóa quản lý thiết bị, lựa chọn phương án bảo dưỡng phù hợp nhằm giảm thiểu thời gian chết máy và chi phí thay thế.

4. Giảng viên và sinh viên ngành Công nghệ chế tạo máy, Cơ khí động lực: Là tài liệu tham khảo chuyên sâu về cơ chế mòn, động lực học máy xúc và công nghệ phục hồi chi tiết máy.

Câu hỏi thường gặp

1. Tại sao gầu xúc Komatsu PC220 thường bị mòn nhanh?
   Do lực cản đào lớn, đặc biệt trong môi trường đá cứng và đất hỗn hợp, kết hợp với ma sát và va chạm trong quá trình làm việc, gây mòn răng, chốt và bạc.

2. Phương pháp phục hồi nào hiệu quả nhất cho gầu xúc?
   Hàn đắp kết hợp gia công cơ khí được đánh giá là phương pháp hiệu quả, tăng tuổi thọ gầu lên 30-40% và tiết kiệm chi phí so với thay mới.

3. Làm thế nào để giảm lực cản đào tác động lên gầu xúc?
   Có thể giảm bằng cách lựa chọn loại gầu phù hợp với điều kiện đất, cải tiến thiết kế gầu và sử dụng kỹ thuật vận hành đúng quy trình.

4. Tại sao cần phân loại dạng hỏng trước khi phục hồi?
   Phân loại giúp xác định nguyên nhân và mức độ hư hỏng, từ đó lựa chọn công nghệ phục hồi phù hợp, tránh lãng phí và đảm bảo hiệu quả sử dụng.

5. Có thể áp dụng kết quả nghiên cứu cho các loại máy xúc khác không?
   Có thể áp dụng tương tự cho các máy xúc có cấu tạo và điều kiện làm việc tương đồng, tuy nhiên cần điều chỉnh theo đặc điểm kỹ thuật riêng của từng loại máy.

Kết luận

• Nghiên cứu đã phân tích chi tiết cơ chế mòn và lực cản tác động lên gầu xúc Komatsu PC220, xác định các dạng hỏng phổ biến và nguyên nhân chính.
• Áp dụng mô hình động lực học và lý thuyết mòn giúp định lượng tốc độ mòn và đề xuất phương án phục hồi hiệu quả.
• Phương pháp hàn đắp kết hợp gia công cơ khí được chứng minh nâng cao tuổi thọ gầu xúc và giảm chi phí sửa chữa.
• Đề xuất các giải pháp kỹ thuật và quản lý nhằm tối ưu hóa hiệu quả sử dụng máy xúc trong thực tế.
• Khuyến nghị triển khai nghiên cứu tiếp theo về vật liệu phủ chống mòn và đào tạo kỹ thuật viên vận hành đúng quy trình.

Next steps: Triển khai áp dụng công nghệ phục hồi tại các xưởng sửa chữa, đồng thời phát triển dự án nghiên cứu vật liệu phủ chống mòn trong 2-3 năm tới.

Call-to-action: Các đơn vị sản xuất, sửa chữa và sử dụng máy xúc nên phối hợp nghiên cứu và áp dụng các giải pháp phục hồi để nâng cao hiệu quả kinh tế và tuổi thọ thiết bị.

Trích đoạn nội dung tài liệu

Đặt vấn đề: Do Máy xúc phần lớn làm việc theo chu kỳ, thời gian làm việc gồm: thời gian khởi động, thời gian làm việc ổn định, thời gian hãm và các thời gian chuyển tiếp. Tốc độ của máy thay đổi sẽ phát sinh lực động. Mục đích nghiên cứu động lực học là tìm quy luật chuyển động của hệ, tức là xác định các quy luật biến thiên của độ dịch chuyển, vận tốc, gia tốc theo thời gian. Từ đó, xác định các lực động, nghiên cứu, xem xét ảnh hưởng của các lực động đến máy, bộ phận máy và tìm cách sử dụng chúng một cách hợp lý hoặc giảm bớt, hạn chế tác hại của chúng.

Bài toán động lực học nghiên cứu, tính toán ảnh hưởng của các tải trọng động phát sinh trong quá trình máy làm việc đến các chi tiết, cụm chi tiết, các bộ máy, đến kết cấu thép, móng máy… để tính bền, tính mỏi, xác định tuổi thọ, tính ổn định theo quan điểm động lực học… Các nghiên cứu này có xu hướng muốn làm giảm ảnh hưởng xấu của tải động. Đối với máy xúc, nếu gọi X là quãng đường di chuyển theo phương ngang, A là hệ số đặc trưng cho sự thay đổi của lực cản từ đất (cường độ biến đổi trở lực cản) tác dụng lên gầu thì: Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 16 dFk A dx x1  Fk   Adx  Fk  Adx x1 x0 x0 (Nếu A không phụ thuộc vào x) Và: Fk = A (x1 – x0) = A.x Trong đó: Fk - lực cản từ đất tác dụng lên gầu xúc + Phương trình chuyển động như sau:   Ir   2  m x  T( x )  Fr  F1 (1 – 1)  r    Trong đó: Ir - Mô men quán tính quy dẫn của tất cả các chi tiết máy quay về trục của bánh chủ động T - Lực kéo, là hàm của vận tốc Fr - Lực cản di chuyển F1 - Lực cản do biến dạng của nền r – Bán kính quy dẫn m - Khối lượng của máy + Nếu coi máy như hệ 1 khối lượng, phương trình chuyển động có thể viết dưới dạng sau : Fh – Fe – mr. x = 0 (1 – 2) Với : Fh - Lực chủ động Fe - Các lực cản mr - Khối lượng quy dẫn của máy + Nếu coi lực bám là lực tới hạn của lực kéo để đảm bảo máy làm việc không bị trượt thì phương trình chuyển động (1 - 2) có thể viết dưới dạng khác : T  Fe  m.x  0 (1 – 3) Với T - Lực bám của máy Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.Khảo sát sơ đồ máy xúc nhƣ một hệ thống khối lƣợng quy kết có độ bám tốt. * Mục đích của việc nghiên cứu, khảo sát động lực học của máy xúc như một hệ thống khối lượng quy kết có độ bảm tốt là viết được phương trình dịch chuyển, vận tốc, gia tốc của hệ quy kết theo phương trình Lagrange loại II từ đó tìm ra được những yếu tố ảnh hưởng tới lực cản tác dụng lên gầu trong quá trình làm việc của gầu để tìm cách giảm lực cản tác dụng lên gầu.

Nếu trị số tuyệt đối của độ cứng kết cấu máy lớn hơn hệ số đặc trưng cho sự thay đổi lực cản, thì chúng ta có thể coi máy xúc đất như một khối lượng mr chuyển động. Sơ đồ khảo sát như sau : Hình 1.8 Sơ đồ máy xúc - vận chuyển đất như một khối lượng quy kết, máy có độ bám tốt. a) Trước khi gặp vật cản b) Sau khi gặp vật cản Phương trình chuyển động khi máy gặp vật cản, độ bám tốt như sau : Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 18 d2x Fh Fe  mr 2  0 (1-4) dt Với : Fh = Ff ; v = v0 Trong đó : Fh - Lực kéo Ff - Lực cản di chuyển Fk - Lực cản từ đất tác dụng lên gầu v - Vận tốc máy v0 - Vận tốc ban đầu Tổng lực cản Fe xác định như sau : Fe = Ff + Ax = Ff + Fk(x) (1-5) Trong trường hợp tổng quát khi máy di chuyển trên nền có độ dốc thì: Ff = f. sin Với: G - Trọng lượng máy  - Độ dốc của nền F - Hệ số cản di chuyển Lực tác động lớn nhất khi: Ff = f.sin thì: Ff = 0 Từ đồ thị đường đặc tính của động cơ, chúng ta có công thức tính lực kéo F h tại một thời điểm bất kỳ khi máy đang làm việc với vận tốc ổn định v (trong đoạn vn – v0) Với: Tn, vn - Lực léo và vận tốc tại thời điểm bắt đầu giai đoạn làm việc ổn định; v0 - Vận tốc đồng bộ Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.

Đường đặc tính cơ của máy Tn Fh  T  (v 0  v) (1-6) v0  vn Thay công thức (5), (6) vào biểu thức (4) và biến đổi chúng ta có: Tn d2x (v 0  v)  Ff  A.x  m r 2  0 (v 0  v n ) dt Tn Tn d2x Hay: v0  v  Ff  A.x  m r 2  0 (v0  v n ) (v0  v n ) dt dx Chuyển vế phương trình trên và chú ý v  ta có: dt d2x Tn dx Tn mr 2  .x  v 0  Ff dt (v0  v n ) dt (v0  v n ) Chia 2 vế cho mr ta có: d2x Tn dx A Tn F  .m r mr Tn F Đặt G  và D  G.v 0  f phương trình trên trở thành: (v 0  v n ).m r mr Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.x  D (1-7) dt dt m r Phương trình (1-7) chính là phương trình vi phân cấp hai tuyến tính, hệ số hằng. Nghiệm của phương trình có dạng quen biết: D.e α 2 t  A Với : (N1, N2 là các hằng số) Để xác định các hằng số chúng ta sử dụng điều kiện biên: dx t = t0; x = 0 và Vk  dt Chúng ta có công thức xác định chuyển dịch, vận tốc, gia tốc như sau : + Chuyển dịch : D.m r r r A + Vận tốc : Vk .e r r + Gia tốc : Vk .t r r Lực tác dụng lên gầu : Fk = A.x hoặc Fk = T – Ff – mr.a ; (a – Gia tốc) Đối với cát và bùn : A = 1.103kg/m2 Đối với đá vôi : A = 2.103kg/m2 Đối với đá cục Granit : A = 4.103kg/m2 * Nhận xét: Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 21 Khi gầu xúc làm việc trong môi trường đá cục granit có hệ số A lớn nhất, khi đó lực cản tác động lên gầu là lớn hơn cả, vì vậy lưỡi gầu sẽ mòn nhiều hơn.Khảo sát sơ đồ máy xúc nhƣ một hệ một khối lƣợng quy kết bị trƣợt hoàn toàn (độ bào đạt trị số giới hạn) * Mục đích của nghiên cứu này là tìm ra quy luật trượt của bộ công tác ở cuối giai đoạn đào đất để có cách giảm lực trượt để tạo thuận lợi cho bộ công tác máy ăn sâu vào lòng đất dễ dàng hơn mục đích cuối cùng là làm giảm tải trọng tác dụng lên máy để giảm mòn.10 thể hiện mô hình khảo sát máy xúc như một khối lượng quy kết bị trượt. Khối lượng quy kết mr của máy có thể chia làm 2 phần. Phần trên gồm khối lương quy kết của các phần quay động cơ và hệ thống truyền động gồm cả các bộ phận của bộ máy di chuyển, ký hiệu (mr – m).

Phần dưới là khối lượng còn lại. Điều kiện xảy ra trượt : Fh – (mr – m).11 : Sơ đồ máy xúc như một khối lượng quy kết bị trượt (độ bám đạt trị số tới hạn) Lúc này, do lực chủ động và lực quán tính tăng lên và bằng lực bám, hệ thống sẽ trượt hoàn toàn. Trong trường hợp, khi hệ số bám  tuy còn lớn hơn nhưng vẫn có khả năng trượt vì bộ công tác cắt sâu vào lòng đất và phát sinh ra gia tốc âm (gia tốc chậm dần) có giá trị lớn. Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 22 Phương trình chuyển động: T  mx  Fe  0 (1-9) Khi bắt đầu trượt ở thời điểm này chúng ta có các quan hệ sau: T  Fr  A.a k (1-10) Lực cản : Fe  Fr  A.x 0  Ax Thay các kết quả (7-10) vào phương trình (7-9) chúng ta có: m.a k (1-11) Với: ak - Gia tốc của máy khi bắt đầu trượt Nghiệm của phương trình vi phân có dạng: A A ma k x  N 3 sin .t  m m A Từ điều kiện biên t = 0; x = 0 và V = Vk (Với Vk là vận tốc của máy khi bắt đầu trượt) xác định được trị số của các hằng số N3 và N4.

A ma k N 3  Vk ; N4   m A Từ đó, chúng ta có công thức xác định dịch chuyển, vận tốc, gia tốc như sau: + Dịch chuyển : A A m.t  m m A m A + Vận tốc : A A A V  Vk .t m m m + Gia tốc : A A A a  Vk .t m m m Tải trọng tác dụng lên bộ công tác : Số hóa bởi Trung tâm Học liệu – Đại học Thái Nguyên http://www.vn 23 Fk  T  Vk .m  Fr (1-12) Trong trường hợp di chuyển lên dốc : Fk  .m (1-13) Với : Gt - Trọng lượng bám của máy. Khảo sát sơ đồ máy đào – vận chuyển đất nhƣ hệ một khối lƣợng có kể đến biến dạng của kết cấu thép máy khi va vấp. * Mục đích của nghiên cứu này Trong quá trình máy làm việc, có thể xảy ra trường hợp máy va vấp vào các vật thể có độ cứng lớn khi đối tượng công tác không đồng nhất. Lúc này tải trọng động và lực tác dụng lên bộ công tác của máy sẽ có giá trị rất lớn, lực kéo T do động cơ của máy phát triển sẽ đạt tới giá trị của lực bám T  trong thời gian ngắn vì lực quán tính tăng lên nhanh chóng.

Độ cứng của kết cấu thép máy và bộ di chuyển có vai trò quan trọng khi máy va vấp vào vật thể. Nếu bỏ qua khối lượng của bộ công tác và của kết cấu thép máy, mô hình khảo sát của máy thể hiện ở hình 1.
