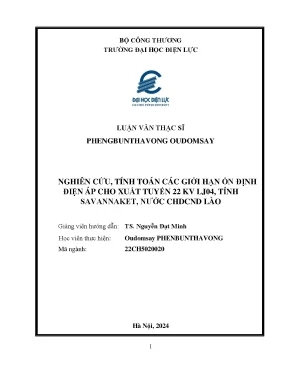

Nghiên cứu tính toán các giới hạn ổn định điện áp cho xuất tuyến 22kv lj04 tỉnh savannaket nước chdcnd lào

Tài liệu nghiên cứu Nghiên cứu tính toán các giới hạn ổn định điện áp cho xuất tuyến 22kv lj04 tỉnh savannaket nước, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Tác giả: Phengbunthavong Oudomsay
• Người hướng dẫn: TS. Nguyễn Đạt Minh
• Trường học: Trường Đại học Điện lực
• Chuyên ngành: Điện
• Đề tài: Nghiên cứu, tính toán các giới hạn ổn định điện áp cho xuất tuyến 22 kV LJ04, tỉnh Savannaket, nước CHDCND Lào
• Loại tài liệu: Luận văn thạc sĩ
• Năm xuất bản: 2024
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• MỞ ĐẦU
• 0.1. Tính cấp thiết của đề tài
• 0.2. Mục tiêu và nhiệm vụ nghiên cứu
• 0.3. Đối tượng và phạm vi nghiên cứu
• 0.4. Nội dung và các phương pháp nghiên cứu
• 0.5. Ý nghĩa khoa học của luận văn
• 0.6. Kết cấu của luận văn
• 1. CHƯƠNG 1: CƠ SỞ LÝ LUẬN VÀ THỰC TIỄN LIÊN QUAN ĐẾN CHẤT LƯỢNG ĐIỆN NĂNG VÀ ỔN ĐỊNH ĐIỆN ÁP TRONG LƯỚI ĐIỆN
• 1.1. Một số khái niệm
• 1.2. Hiện tượng mất ổn định điện áp trong hệ thống điện
• 1.3. Công suất tải lớn nhất
• 1.4. Các kịch bản sụp đổ điện áp
• 1.5. Đảm bảo chất lượng điện áp và ổn định phụ tải trong lưới điện phân phối
• 1.6. Các phương pháp xác định giới hạn ổn định điện áp nút trong hệ thống điện
• 1.6.1. Phân tích đường cong quan hệ công suất tác dụng và điện áp
• 1.6.2. Phương pháp xác định khoảng cách nhỏ nhất dẫn đến mất ổn định điện áp trên mặt phẳng công suất
• 1.6.3. Các phương pháp phân tích độ nhạy VQ (VQ sensitivity analysis) và phân tích trạng thái QV (QV modal analysis)
• 1.6.4. Hệ số dự trữ điện áp
• 1.6.5. Chỉ số sụt áp L
• 1.6.6. Hệ số dự trữ công suất phản kháng
• 2. CHƯƠNG 2: PHÂN TÍCH TÌNH HÌNH ỔN ĐỊNH ĐIỆN ÁP CỦA TUYẾN 22KV TẠI TỈNH SAVANNAKET, NƯỚC CHDCND LÀO
• 2.1. Giới thiệu về hệ thống điện tại tỉnh Sannavaket, nước CHDCND Lào
• 2.2. Nguồn cấp điện
• 2.3. Lưới điện trung áp và hạ áp
• 2.4. Trạm biến áp phân phối và hệ thống công tơ đo lường
• 2.5. Thực trạng các chỉ tiêu liên quan đến giới hạn ổn định điện áp của xuất tuyến 22 kV LJ04
• 2.6. Xuất tuyến 22 kV LJ04 của TBA trung gian 115/22 kV Parkbro
• 2.7. Đánh giá TBA phân phối 22/0
• 3. CHƯƠNG 3: ĐỀ XUẤT PHƯƠNG PHÁP TÍNH TOÁN GIỚI HẠN ỔN ĐỊNH ĐIỆN ÁP NÚT TẢI TRONG LƯỚI ĐIỆN PHÂN PHỐI 22KV LJ04
• 3.1. Mô hình toán học của phương pháp
• 3.2. Mô hình nghiên cứu
• 3.3. Điển hình áp dụng
• 3.4. Kết quả tính toán giới hạn ổn định điện áp lưới điện xuất tuyến LJ04, tỉnh Savannaket, nước CHDCND Lào
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Ổn Định Điện Áp LJ04 Savannakhet

Nghiên cứu và tính toán các giới hạn ổn định điện áp là yếu tố then chốt trong thiết kế và vận hành hệ thống điện. Tại Lào, với tốc độ công nghiệp hóa ngày càng tăng, việc đảm bảo ổn định điện áp, đặc biệt trong lưới điện phân phối, trở nên vô cùng quan trọng. Nhu cầu phụ tải tăng cao (6.5%/năm) đòi hỏi phải có căn cứ để cải thiện lưới điện. Tỉnh Savannakhet, trung tâm kinh tế kết nối Đông - Tây, đang phát triển mạnh mẽ. Mặc dù hệ thống điện trung áp đã được cải thiện, nhưng vẫn tồn tại những hạn chế như tổn thất cao và mức độ ổn định điện áp thấp. Do đó, phân tích ổn định điện áp cho lưới điện trung áp 22kV tại Lào cần được ưu tiên để ngăn ngừa mất ổn định điện áp và sụp đổ, bảo vệ phụ tải trực tiếp.

1.1. Mục Tiêu Nghiên Cứu Ổn Định Điện Áp LJ04 22kV

Mục tiêu chính của nghiên cứu là đề xuất phương pháp tính toán các giới hạn ổn định điện áp cho xuất tuyến 22 kV LJ04 tại Savannakhet. Đây là cơ sở quan trọng để đưa ra các giải pháp ổn định điện áp và nâng cao chất lượng điện năng cho khu vực. Nghiên cứu tập trung vào xuất tuyến 22kV LJ04, phân tích và đánh giá hiện trạng lưới điện, xác định các yếu tố ảnh hưởng đến ổn định điện áp, và đề xuất các giải pháp khả thi để cải thiện tình hình.

1.2. Phạm Vi và Đối Tượng Nghiên Cứu Xuất Tuyến 22kV

Nghiên cứu tập trung vào xuất tuyến 22kV LJ04 của tỉnh Savannakhet. Đối tượng nghiên cứu chính là giới hạn ổn định điện áp của xuất tuyến này. Luận văn đi sâu vào nghiên cứu ổn định điện áp và ứng dụng các phương pháp phân tích cho nút tải tổng hợp trong lưới điện phân phối. Phương pháp nghiên cứu là lựa chọn công cụ phân tích thích hợp để đánh giá ổn định điện áp và áp dụng cho lưới điện thực tế.

II. Nguyên Nhân Sụt Áp Xuất Tuyến 22kV LJ04 Savannakhet

Mất ổn định điện áp là hiện tượng sụt giảm hoặc tăng cao liên tục khi cố gắng phục hồi công suất phụ tải vượt quá khả năng của hệ thống. Một trong những nguyên nhân chính là truyền tải công suất quá lớn trên các đường dây. Cần đặc biệt chú ý đến sự truyền tải công suất giữa nguồn phát và các phụ tải lớn. Các yếu tố khác bao gồm tính cứng của đặc tính tải, điều khiển OLTC, và giới hạn của các máy phát. Mất một số phần tử trong hệ thống cũng làm tăng điện kháng tương đương, giảm công suất tới hạn và tăng xác suất sụt áp. Đáp ứng động của tải phức hợp, đặc biệt là động cơ cảm ứng, cũng có thể dẫn đến giảm tính ổn định hệ thống và sụp đổ điện áp.

2.1. Các Kịch Bản Sụp Đổ Điện Áp Cần Lưu Ý

Các kịch bản sụp đổ điện áp bao gồm tải tăng từ từ, mất các phần tử trong hệ thống, hiện tượng bên trong tải phức hợp, và sụt áp gây hoạt động không đồng bộ. Kịch bản tải tăng từ từ chịu ảnh hưởng bởi tính cứng của đặc tính tải, điều khiển OLTC, và giới hạn của máy phát. Mất các phần tử làm tăng điện kháng và giảm công suất tới hạn. Tải phức hợp có thể gây ra sự khác biệt giữa đặc tính tải động và tĩnh, dẫn đến giảm tính ổn định.

2.2. Ảnh Hưởng của Chất Lượng Điện Áp Lưới Điện

Chất lượng điện áp trong lưới điện phân phối là một chỉ tiêu quan trọng, cần được đảm bảo từ khâu thiết kế đến vận hành. Các chỉ tiêu đánh giá chất lượng điện áp bao gồm sự ổn định của điện áp, tần số, và dạng sóng. Cần có các biện pháp để đảm bảo chất lượng điện áp, bao gồm điều chỉnh điện áp, bù công suất phản kháng, và lọc sóng hài.

III. Phương Pháp Phân Tích Ổn Định Điện Áp Xuất Tuyến LJ04

Có nhiều phương pháp để xác định giới hạn ổn định điện áp trong hệ thống điện. Phân tích đường cong quan hệ công suất tác dụng và điện áp (PV) cho thấy sự thay đổi của điện áp nút tải và công suất phụ tải. Phân tích đường cong quan hệ công suất phản kháng và điện áp (QV) cho phép xác định giới hạn ổn định điện áp tại nút chọn lọc riêng lẻ. Phương pháp xác định khoảng cách nhỏ nhất dẫn đến mất ổn định điện áp giúp xác định một bộ thông số công suất tác dụng và phản kháng của phụ tải có thể truyền tải tăng thêm mà hệ thống vẫn đảm bảo vận hành ổn định.

3.1. Phân Tích Đường Cong Quan Hệ QV và PV Điện Áp

Quan hệ giữa công suất tác dụng và điện áp nút tải có ý nghĩa quan trọng trong nghiên cứu ổn định điện áp. Phân tích đường cong QV giúp xác định mối quan hệ giữa công suất phản kháng và điện áp, từ đó đánh giá khả năng duy trì điện áp ổn định của hệ thống. Các đường cong này cung cấp thông tin quan trọng về giới hạn ổn định điện áp của hệ thống.

3.2. Xác Định Khoảng Cách Mất Ổn Định Điện Áp

Phương pháp này giúp xác định một bộ thông số công suất tác dụng và phản kháng của phụ tải có thể truyền tải tăng thêm trong hệ thống mà hệ thống vẫn đảm bảo vận hành ổn định khi cho trước điều kiện ban đầu. Nó giúp xác định khoảng cách nhỏ nhất từ điểm vận hành ban đầu đến điểm giới hạn ổn định điện áp.

IV. Giải Pháp Cải Thiện Ổn Định Điện Áp LJ04 Savannakhet

Có nhiều giải pháp để cải thiện ổn định điện áp cho xuất tuyến 22kV LJ04 Savannakhet. Ứng dụng các thiết bị bù công suất phản kháng là một giải pháp hiệu quả. Độ dự trữ ổn định điện áp phụ thuộc vào sự lựa chọn phù hợp dung lượng và vị trí của các thiết bị bù công suất phản kháng. Sa thải phụ tải theo điện áp thấp cũng là một biện pháp cần thiết để ngăn ngừa các tình huống ngoài dự kiến. Ngoài ra, cần tối ưu hóa cấu trúc lưới điện và điều khiển điện áp một cách hiệu quả.

4.1. Sử Dụng Thiết Bị Bù Công Suất Phản Kháng

Việc sử dụng các thiết bị bù công suất phản kháng (tụ bù) giúp cải thiện hệ số công suất và giảm tổn thất điện áp trên đường dây. Lựa chọn dung lượng và vị trí lắp đặt phù hợp là yếu tố then chốt để đạt hiệu quả cao nhất. Cần phân tích kỹ lưỡng lưới điện để xác định vị trí tối ưu cho các tụ bù.

4.2. Triển Khai Hệ Thống Sa Thải Phụ Tải Thông Minh

Hệ thống sa thải phụ tải theo điện áp thấp giúp ngăn ngừa sụp đổ điện áp trong các tình huống khẩn cấp. Khi điện áp giảm xuống dưới mức cho phép, hệ thống sẽ tự động ngắt một số phụ tải không quan trọng để duy trì ổn định điện áp cho toàn hệ thống. Điều này giúp bảo vệ các thiết bị điện quan trọng và đảm bảo cung cấp điện liên tục cho các phụ tải ưu tiên.

4.3. Tối Ưu Hóa Cấu Trúc Lưới Điện Savannakhet

Tái cấu hình lưới điện là một giải pháp hiệu quả để cải thiện ổn định điện áp và giảm tổn thất điện năng. Việc thay đổi cấu trúc lưới điện có thể giúp giảm khoảng cách truyền tải, cân bằng tải, và cải thiện hệ số công suất. Cần phân tích kỹ lưỡng lưới điện để xác định cấu trúc tối ưu.

V. Ứng Dụng Phần Mềm Mô Phỏng Đánh Giá Hiệu Quả

Việc sử dụng phần mềm mô phỏng điện như NEPLAN là rất quan trọng để phân tích và đánh giá hiệu quả của các giải pháp cải thiện ổn định điện áp. Phần mềm cho phép mô phỏng các kịch bản vận hành khác nhau, từ đó đánh giá tác động của các giải pháp đến ổn định điện áp và chất lượng điện năng. Các kết quả mô phỏng giúp đưa ra các quyết định chính xác và hiệu quả trong việc cải thiện lưới điện.

5.1. Sử Dụng NEPLAN Mô Phỏng Lưới Điện 22kV LJ04

Phần mềm NEPLAN cung cấp các công cụ mạnh mẽ để mô phỏng và phân tích lưới điện, bao gồm tính toán ổn định điện áp, phân tích dòng công suất, và mô phỏng các sự cố. Việc sử dụng NEPLAN giúp xác định các điểm yếu trong lưới điện và đánh giá hiệu quả của các giải pháp cải thiện.

5.2. Đánh Giá Hiệu Quả Giải Pháp Bằng Mô Phỏng Điện

Mô phỏng các kịch bản vận hành khác nhau, chẳng hạn như tăng tải, mất đường dây, hoặc sự cố thiết bị, giúp đánh giá tác động của các giải pháp cải thiện ổn định điện áp. Các kết quả mô phỏng cung cấp thông tin quan trọng về hiệu quả của các giải pháp, giúp đưa ra các quyết định chính xác và hiệu quả.

VI. Kết Luận và Triển Vọng Nghiên Cứu Ổn Định Điện Áp

Nghiên cứu ổn định điện áp cho xuất tuyến 22kV LJ04 Savannakhet là một vấn đề quan trọng và cấp thiết. Việc áp dụng các phương pháp phân tích hiện đại và các giải pháp hiệu quả giúp cải thiện ổn định điện áp, giảm tổn thất điện năng, và nâng cao chất lượng điện năng cho khu vực. Nghiên cứu này cung cấp cơ sở khoa học quan trọng cho việc quy hoạch và phát triển lưới điện tại Savannakhet, Lào.

6.1. Đề Xuất Các Giải Pháp Cụ Thể Cho Savannakhet

Dựa trên kết quả nghiên cứu và phân tích, cần đề xuất các giải pháp cụ thể và khả thi để cải thiện ổn định điện áp cho xuất tuyến 22kV LJ04 Savannakhet. Các giải pháp này cần được thiết kế phù hợp với điều kiện thực tế của lưới điện và có tính khả thi về kinh tế và kỹ thuật.

6.2. Hướng Phát Triển Nghiên Cứu Trong Tương Lai

Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp phân tích và giải pháp cải thiện ổn định điện áp tiên tiến hơn, chẳng hạn như sử dụng trí tuệ nhân tạo và các hệ thống điều khiển thông minh. Ngoài ra, cần nghiên cứu các giải pháp năng lượng tái tạo để cải thiện chất lượng điện năng và giảm phụ thuộc vào nguồn điện truyền thống.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa ngày càng phát triển tại nước CHDCND Lào, đặc biệt là tỉnh Savannaket, nhu cầu sử dụng điện năng tăng trung bình khoảng 6,5% mỗi năm, đặt ra yêu cầu cấp thiết về việc đảm bảo ổn định điện áp trong hệ thống lưới điện phân phối. Lưới điện trung áp 22 kV tại tỉnh Savannaket có chiều dài tổng cộng hơn 1.000 km, với nhiều trạm biến áp phân phối và các xuất tuyến cung cấp điện cho các khu vực dân cư, công nghiệp và nông nghiệp. Tuy nhiên, hiện trạng lưới điện còn tồn tại nhiều hạn chế như tỷ lệ tổn thất điện áp cao, mức độ ổn định điện áp thấp, đặc biệt tại các nút tải xa nguồn hoặc có phụ tải lớn.

Mục tiêu nghiên cứu của luận văn là đề xuất phương pháp tính toán các giới hạn ổn định điện áp cho xuất tuyến 22 kV LJ04 tại tỉnh Savannaket, nhằm làm cơ sở cho việc đề xuất các giải pháp nâng cao chất lượng điện áp và độ tin cậy cung cấp điện. Phạm vi nghiên cứu tập trung vào một xuất tuyến cụ thể trong hệ thống lưới điện trung áp của tỉnh, với dữ liệu thu thập và phân tích trong khoảng thời gian gần đây. Việc xác định chính xác giới hạn ổn định điện áp sẽ giúp đánh giá khả năng vận hành an toàn của lưới điện, từ đó giảm thiểu nguy cơ mất điện do sụp đổ điện áp, đồng thời hỗ trợ công tác quy hoạch và cải tạo lưới điện phù hợp với sự phát triển kinh tế - xã hội của địa phương.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về ổn định điện áp trong hệ thống điện, bao gồm:

• Lý thuyết ổn định điện áp: Phân biệt ổn định điện áp khi có kích động lớn và kích động nhỏ, trong đó ổn định ngắn hạn liên quan đến các thành phần tải động như động cơ cảm ứng, còn ổn định dài hạn liên quan đến các thiết bị điều chỉnh điện áp như OLTC và bộ giới hạn kích từ.

• Phân tích đường cong PV và QV: Đây là phương pháp cơ bản để xác định giới hạn ổn định điện áp tại các nút tải, thể hiện mối quan hệ giữa điện áp nút và công suất tác dụng hoặc phản kháng. Đường cong PV giúp xác định công suất tải lớn nhất mà hệ thống có thể chịu đựng trước khi mất ổn định, trong khi đường cong QV đánh giá khả năng bù công suất phản kháng và dự trữ điện áp.

• Phân tích độ nhạy VQ và phân tích trạng thái QV modal: Phương pháp này giúp đánh giá mức độ nhạy cảm của điện áp nút theo công suất phản kháng, từ đó xác định các nút yếu và đề xuất biện pháp cải thiện.

• Mô hình đặc tính tĩnh của phụ tải tổng hợp: Phụ tải được mô hình hóa theo các dạng hàm mũ hoặc đa thức, phản ánh sự phụ thuộc của công suất tác dụng và phản kháng vào điện áp và tần số, với các hệ số hồi quy được xác định từ số liệu thực tế.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ hệ thống lưới điện trung áp tỉnh Savannaket, bao gồm thông số kỹ thuật các trạm biến áp trung gian, chiều dài và loại dây dẫn, công suất tải từng giờ của các nút phụ tải, cùng các số liệu đo đếm điện áp và dòng điện vận hành. Cỡ mẫu nghiên cứu tập trung vào xuất tuyến 22 kV LJ04 với 66 trạm biến áp phân phối và tổng công suất đặt khoảng 9.600 kVA.

Phương pháp phân tích sử dụng phần mềm chuyên dụng NEPLAN và PSS/ADEPT để mô phỏng chế độ vận hành, tính toán trào lưu công suất, phân tích đường cong PV-QV và đánh giá giới hạn ổn định điện áp. Phương pháp chọn mẫu là lấy dữ liệu thực tế từ các trạm biến áp và nút tải điển hình, kết hợp với mô hình toán học mô phỏng đặc tính phụ tải tổng hợp. Timeline nghiên cứu kéo dài trong vòng một năm, bao gồm giai đoạn thu thập số liệu, xây dựng mô hình, phân tích và đề xuất giải pháp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiện trạng chất lượng điện áp và tổn thất điện năng: Qua tính toán, tổn thất điện áp tối đa trên xuất tuyến 22 kV LJ04 là khoảng 3,76% ở cấp trung áp và 5,13% ở cấp hạ áp, nằm trong giới hạn cho phép của tiêu chuẩn EDL (+5%/-5%). Tổn thất công suất và năng lượng lần lượt khoảng 4,63% và 3,59%, phản ánh mức độ hao hụt điện năng đáng kể do chiều dài đường dây lớn và đặc điểm phụ tải không đồng đều.

2. Khả năng tải của dây dẫn: Dòng điện cực đại trên các đoạn dây dẫn chỉ đạt khoảng 29,5% so với dòng điện cho phép, cho thấy dây dẫn hiện tại có khả năng đáp ứng nhu cầu tải hiện tại nhưng có thể gặp khó khăn khi phụ tải tăng cao trong tương lai.

3. Giới hạn ổn định điện áp nút tải tổng hợp: Phân tích đường cong PV-QV cho thấy điểm giới hạn sụp đổ điện áp phụ thuộc mạnh vào tỷ lệ thành phần phụ tải động cơ không đồng bộ trong phụ tải tổng hợp. Ví dụ, khi tỷ lệ này tăng từ 0 lên 1, điện áp giới hạn giảm từ 0,7071 xuống gần 0,0116 pu, đồng thời công suất tải tối đa cho phép giảm đáng kể, làm thu hẹp miền ổn định điện áp.

4. Ảnh hưởng của đặc tính phụ tải và cấu trúc lưới điện: Các kịch bản vận hành khác nhau cho thấy sự thay đổi tỷ lệ thành phần phụ tải và cấu trúc đường dây ảnh hưởng rõ rệt đến đặc tính PV-QV và giới hạn ổn định điện áp. Lưới điện có tỷ lệ động cơ không đồng bộ cao và đường dây dài có nguy cơ mất ổn định điện áp cao hơn.

Thảo luận kết quả

Nguyên nhân chính dẫn đến hiện tượng mất ổn định điện áp là do sự tăng trưởng phụ tải vượt quá khả năng cung cấp công suất phản kháng của hệ thống, đặc biệt tại các nút tải xa nguồn hoặc có tỷ lệ động cơ không đồng bộ cao. Kết quả phân tích phù hợp với các nghiên cứu trong ngành điện về ảnh hưởng của phụ tải động và đặc tính tĩnh phụ tải đến ổn định điện áp. Việc sử dụng phần mềm NEPLAN và PSS/ADEPT giúp mô phỏng chính xác các kịch bản vận hành, từ đó xác định được các nút yếu và giới hạn vận hành an toàn.

Dữ liệu có thể được trình bày qua các biểu đồ đường cong PV-QV minh họa sự thay đổi điện áp theo công suất tải, bảng tổng hợp tổn thất điện áp và công suất, cũng như biểu đồ phân bố dòng điện trên các đoạn dây dẫn. Những biểu đồ này giúp trực quan hóa mức độ ổn định và các điểm giới hạn của hệ thống, hỗ trợ việc ra quyết định trong vận hành và quy hoạch.

Đề xuất và khuyến nghị

1. Triển khai các thiết bị bù công suất phản kháng: Lắp đặt tụ bù tại các nút tải yếu nhằm tăng hệ số dự trữ công suất phản kháng, nâng cao điện áp nút và mở rộng miền ổn định điện áp. Thời gian thực hiện trong vòng 1-2 năm, do Công ty Điện lực tỉnh Savannaket chủ trì.

2. Sử dụng máy biến áp có điều chỉnh điện áp tự động (OLTC): Áp dụng MBA có OLTC tại các trạm biến áp trung gian để duy trì điện áp ổn định trong các điều kiện tải biến động, giảm thiểu sụt áp và tổn thất điện năng. Kế hoạch triển khai trong 3 năm tới, phối hợp với nhà cung cấp thiết bị và đơn vị vận hành.

3. Tái cấu hình lưới điện phân phối: Điều chỉnh cấu trúc lưới điện, rút ngắn chiều dài đường dây tải điện, phân bổ lại phụ tải để giảm tổn thất và cải thiện ổn định điện áp. Thực hiện theo lộ trình quy hoạch phát triển lưới điện tỉnh Savannaket trong 5 năm.

4. Nâng cao công tác đo đếm và giám sát điện áp, công suất: Cải tiến hệ thống công tơ đo lường, áp dụng công nghệ đo điện tử chính xác hơn để thu thập dữ liệu vận hành thực tế, phục vụ phân tích và điều chỉnh kịp thời. Thời gian thực hiện trong 1 năm, do Công ty Điện lực và các đơn vị liên quan phối hợp.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và chuyên gia vận hành lưới điện: Sử dụng kết quả nghiên cứu để đánh giá và cải thiện độ ổn định điện áp trong vận hành thực tế, từ đó nâng cao chất lượng cung cấp điện.

2. Nhà quản lý và hoạch định chính sách năng lượng: Áp dụng các phương pháp tính toán giới hạn ổn định điện áp để lập kế hoạch phát triển lưới điện phù hợp với nhu cầu tăng trưởng phụ tải.

3. Các nhà nghiên cứu và sinh viên ngành điện: Tham khảo các mô hình toán học, phương pháp phân tích và ứng dụng phần mềm chuyên dụng trong nghiên cứu ổn định điện áp.

4. Các nhà cung cấp thiết bị điện và tư vấn kỹ thuật: Dựa trên kết quả phân tích để thiết kế, cung cấp các giải pháp kỹ thuật như tụ bù, máy biến áp OLTC phù hợp với đặc điểm lưới điện địa phương.

Câu hỏi thường gặp

1. Tại sao ổn định điện áp lại quan trọng trong lưới điện phân phối?
   Ổn định điện áp đảm bảo điện áp cung cấp luôn nằm trong giới hạn cho phép, tránh hiện tượng sụt áp hoặc tăng áp quá mức gây hư hỏng thiết bị và mất điện. Ví dụ, tại tỉnh Savannaket, điện áp không ổn định có thể làm gián đoạn hoạt động sản xuất và sinh hoạt.

2. Phương pháp phân tích đường cong PV và QV có ưu điểm gì?
   Phương pháp này giúp xác định giới hạn công suất tải và khả năng bù công suất phản kháng, từ đó đánh giá mức độ ổn định điện áp tại từng nút tải cụ thể. Đây là công cụ hiệu quả để phát hiện nút yếu và đề xuất biện pháp cải thiện.

3. Đặc tính tĩnh của phụ tải tổng hợp ảnh hưởng thế nào đến ổn định điện áp?
   Phụ tải tổng hợp gồm nhiều thành phần với đặc tính khác nhau, trong đó động cơ không đồng bộ tiêu thụ nhiều công suất phản kháng làm giảm điện áp nút tải, thu hẹp miền ổn định điện áp. Việc mô hình hóa chính xác đặc tính này giúp dự báo và quản lý ổn định tốt hơn.

4. Làm thế nào để cải thiện giới hạn ổn định điện áp trong lưới điện hiện tại?
   Có thể áp dụng các giải pháp như lắp đặt tụ bù, sử dụng máy biến áp OLTC, tái cấu hình lưới điện và nâng cấp hệ thống đo lường để tăng khả năng điều chỉnh điện áp và giảm tổn thất.

5. Phần mềm NEPLAN và PSS/ADEPT được sử dụng như thế nào trong nghiên cứu?
   Hai phần mềm này hỗ trợ mô phỏng chế độ vận hành, tính toán trào lưu công suất, phân tích đường cong PV-QV và đánh giá giới hạn ổn định điện áp, giúp đưa ra các kịch bản vận hành và giải pháp kỹ thuật phù hợp.

Kết luận

• Đã xác định được các giới hạn ổn định điện áp cho xuất tuyến 22 kV LJ04 tại tỉnh Savannaket, với các chỉ tiêu kỹ thuật và đặc tính phụ tải cụ thể.
• Phương pháp phân tích độ nhạy và đường cong PV-QV được áp dụng hiệu quả trong đánh giá mức độ ổn định điện áp nút tải tổng hợp.
• Kết quả cho thấy tỷ lệ động cơ không đồng bộ trong phụ tải ảnh hưởng lớn đến giới hạn ổn định điện áp và khả năng vận hành an toàn của lưới điện.
• Đề xuất các giải pháp kỹ thuật như lắp đặt tụ bù, sử dụng máy biến áp OLTC và tái cấu hình lưới điện nhằm nâng cao chất lượng điện áp và giảm tổn thất.
• Tiếp tục nghiên cứu mở rộng áp dụng phương pháp cho các xuất tuyến khác và cập nhật số liệu đo đếm thực tế để hoàn thiện mô hình và giải pháp vận hành.

Hành động tiếp theo: Khuyến nghị các đơn vị quản lý và vận hành lưới điện tỉnh Savannaket triển khai các giải pháp đề xuất, đồng thời đầu tư nâng cấp hệ thống đo lường để giám sát và điều chỉnh điện áp hiệu quả hơn.

Trích đoạn nội dung tài liệu

CHƯƠNG 1. CƠ SỞ LÝ LUẬN VÀ THỰC TIỄN LIÊN QUAN ĐẾN CHẤT LƯỢNG ĐIỆN NĂNG VÀ ỔN ĐỊNH ĐIỆN ÁP TRONG LƯỚI ĐIỆN 1. Một số khái niệm Có nhiều định nghĩa về ổn định điện áp của các nhà khoa học và các tổ chức nghiên cứu trên thế giới. Đối với mỗi hệ thống điện của mỗi quốc gia khác nhau việc duy trì điện áp ở mức chấp nhận được sẽ khác nhau dựa vào quy định và kinh nghiệm vận hành của từng nước.

Việc duy trì điện áp ở mức chấp nhận được cũng sẽ tuỳ thuộc vào quy định ở mỗi nước và dựa vào kinh nghiệm vận hành. Cho đến nay, hầu hết các nghiên cứu đều thống nhất với quan điểm của Carson. Taylor, phân tích ổn định điện áp, cũng như xây dựng phương pháp nghiên cứu, đề xuất chỉ số, hệ số phù hợp nhằm đánh giá, đề xuất biện pháp nâng cao ổn định điện áp trong lưới điện phân phối. Trong thực tế, vấn đề về ổn định điện áp còn có thể được chia thành các vấn đề nhỏ hơn, tương ứng là ổn định điện áp khi có kích động lớn và khi có dao động nhỏ.

Ổn định điện áp khi xuất hiện kích động lớn: là khả năng của hệ thống điện vẫn còn duy trì được các giá trị điện áp ổn định sau khi có kích động lớn. Ổn định điện áp khi có kích động nhỏ: là khả năng của hệ thống điện vẫn còn duy trì được điện áp ổn định khi chịu các tác động nhỏ, Với các giả thiết thích hợp, các phương trình của hệ thống có thể được tuyến tính hóa xung quanh điểm làm việc để phân tích và do đó cho phép tính toán được thông tin độ nhạy rất hữu ích trong việc nhận dạng các yếu tố ảnh hưởng đến ổn định điện áp, do vậy vấn đề này còn được phân chia thành hiện tượng ngắn hạn và dài hạn. - Ổn định điện áp ngắn hạn liên quan đến tính chất động của các thành phần tải tác động nhanh, chẳng hạn như: động cơ cảm ứng, tải điều khiển điện tử 12 và các bộ biến đổi HVDC. Trường hợp này thời gian nghiên cứu cần đến một vài giây và các kỹ thuật và việc phân tích yêu cầu phải giải các phương trình vi phân - Ổn định điện áp dài hạn liên quan đến các thiết bị tác động chậm hơn, chẳng hạn, OLTC, tải nhiệt điều khiển tĩnh, và các bộ giới hạn kích từ (OEL).

Sự mất ổn định điện áp: xuất phát từ các thay đổi của tải tiêu thụ công suất vượt quá khả năng của hệ thống truyền tải và hệ thống nguồn. An ninh điện áp Khái niệm an ninh điện áp là khả năng của một hệ thống điện không những vận hành trong trạng thái ổn định, mà còn duy trì trạng thái ổn định sau khi gặp các sự cố ngẫu nhiên hoặc khi phụ tải tăng. Hiện tượng mất ổn định điện áp trong hệ thống điện Mất ổn định điện áp là hiện tượng sụt giảm điện áp liên tục hoặc quá trình điện áp tăng cao liên tục khi cố gắng phục hồi công suất phụ tải vượt quá giới hạn khả năng của hệ thống nguồn phát điện và lưới điện truyền tải. Công suất tải lớn nhất Một trong những nguyên nhân đầu tiên của mất ổn định hệ thống điện là do truyền tải lượng công suất quá lớn trên các đường dây.

Trong vấn đề ổn định điện áp cũng cần chú ý đến sự truyền tải công suất giữa nguồn phát và các phụ tải lớn. 1 Sơ đồ hệ thống điện đơn giản 13 (UT/UN) (PX/UN2) (QX/UN2) Hình 1. 2 Đồ thị điện áp theo công suất tác dụng và phản kháng Trong không gian (P, Q, UT), cho thấy sự thay đổi của điện áp nút tải và công suất phụ tải như hình Ứng dụng các thiết bị bù công suất phản kháng. Độ dự trữ ổn định điện áp phụ thuộc vào sự lựa chọn phù hợp dung lượng và vị trí của các thiết bị bù công suất phản kháng.

Sa thải phụ tải theo điện áp thấp. Để ngăn ngừa các tình huống ngoài dự kiến, cần thiết sử dụng các sơ đồ sa thải phụ tải theo điện áp thấp. Các kịch bản sụp đổ điện áp Kịch bản 1: Tải tăng từ từ (sụp đổ điện áp trong khoảng thời gian dài hạn) Trong kịch bản này, các yếu tố chính gây ra sự sụp đổ điện áp là: - Tính cứng (không linh hoạt) của đặc tính tải tiếp tục đòi hỏi các giá trị cao của công suất tác dụng và phản kháng khi điện áp thấp ở vùng tải. - Điều khiển OLTC trên mạng phân phối và truyền tải trung gian để cố gắng duy trì điện áp không đổi, và do đó yêu cầu công suất tác dụng và phản kháng cao trong khi điện áp nguồn bị hạ thấp.

14 - Do các giới hạn trường và dòng điện cảm ứng, nhu cầu tải công suất phản kháng cao có thể làm cho các máy phát mất khả năng điều chỉnh điện áp. Khi đó, máy phát hoạt động giống như nguồn điện áp phía điện kháng đồng bộ và điện áp đầu cực giảm đi. - Sự sụp đổ điện áp do sự tăng dần tải có thể có nguyên nhân là một số hoặc tất cả các yếu tố trên. Tính chất động của các thiết bị điều khiển điện áp khác nhau (máy phát, thiết bị bù, và máy biến áp) có thể tương tác theo cách mà sự sụt áp thực tế khác với dự đoán khi chỉ xét các điều kiện tĩnh.

Kịch bản 2: Mất một số phần tử trong hệ thống điện Thực tế cho thấy các tham số hệ thống điện đóng vai trò quan trọng khi xác định công suất cực đại có thể được phân phối đến các khu vực tải. Việc ngắt một trong số các đường dây trong hệ thống truyền tải sẽ làm tăng điện kháng tương đương giữa nguồn điện áp tương đương và tải, làm giảm công suất tới hạn và tăng xác suất sụt áp. Kịch bản 3: Hiện tượng bên trong tải phức hợp Đáp ứng động của tải phức hợp có thể làm cho các đặc tính tải động và tĩnh khác nhau. Sự khác nhau này chủ yếu là do các động cơ cảm ứng và có thể dẫn đến giảm tính ổn định hệ thống và cuối cùng dẫn đến sụp đổ điện áp.

Chẳng hạn, sự giảm điện áp nhanh và nghiêm trọng xảy ra trong quá trình loại trừ sự cố ngắn mạch chậm có thể dẫn đến mô men của động cơ giảm và sau đó là “kẹt động cơ”. Khi động cơ bị “kẹt”, Kịch bản 4: Sụt áp và hoạt động không đồng bộ Sự sụp đổ điện áp trên một hoặc một số nút của hệ thống điện có thể làm cho điện áp hạ xuống ở các nút lân cận dẫn đến sụt áp ở các nút này. Đảm bảo chất lượng điện áp và ổn định phụ tải trong lưới điện phân phối 15 Chất lượng điện áp trong lưới điện phân phối là một chỉ tiêu quan trọng, luôn phải được quan tâm và đảm bảo từ khâu thiết kế đến vận hành. Có các chỉ tiêu khác nhau được đặt ra để đánh giá, kiểm tra chất lượng điện áp cho lưới điện, đồng thời trên cơ sở đó đề ra các biện pháp đảm bảo).

Các phương pháp xác định giới hạn ổn định điện áp nút trong hệ thống điện 1. Phân tích đường cong quan hệ công suất tác dụng và điện áp Quan hệ giữa công suất tác dụng và điện áp nút tải có ý nghĩa quan trọng trong nghiên cứu ổn định điện áp. N T HT Z UT UN Hình 1. 3 Mạng điện 2 nút Xuất phát từ hình 1.4, phương trình công suất viết cho nút T có dạng [5]:  AU T2 U .U     HT T (    )  PT  jQT (1.1) B B Ở đây A A ; B B là các hằng số tương đương của mạng điện.

4 Biểu đồ pha điện áp và biểu đồ công suất 16 Do nút T có góc hệ số công suất chậm pha hơn so với nút N nên từ sơ đồ hình 1.6 có thể biểu diễn sơ đồ vectơ như hình Hình 1. 5 Biểu đồ vectơ trên mặt phẳng công suất Phân tích đường cong quan hệ công suất phản kháng và điện áp (QV) Hình 1. 6 Sơ đồ đơn giản vẽ đường cong QV Công suất cuối đường dây tại nút tải có giá trị: S  P  j Q  QC   U T   I. * Khai triển phương trình này ta có: U N 0  U T  * U N U T   U T 2 0 U N U T sin  U N U T cos  U T 2 S  U T      j (1.2)  jX *  jX X X Như vậy ta có các phương trình quan hệ tương ứng là: 17 U NU T P sin  ; (1.3) X 2 UT U U Q  QC    N T cos (1.4) X X 2 QC X UT UT QX Hay: 2  2  .5) UN UN UN UN QCX/UN 2 UT/UN Hình 1.

7 Đường cong QV ở các chế độ vận hành khác nhau 1. Phương pháp xác định khoảng cách nhỏ nhất dẫn đến mất ổn định điện áp trên mặt phẳng công suất Khoảng cách đến mất ổn định điện áp nhỏ nhất bình thường được xác định bằng phương pháp tăng tải theo một cách xác định là: lựa chọn kịch bản nặng nề nhất dựa trên các dữ liệu vận hành và dự báo phụ tải (phương pháp MVA nhỏ nhất). Nội dung của phương pháp này là: xác định một bộ thông số công suất tác dụng và phản kháng của phụ tải có thể truyền tải tăng thêm trong hệ thống mà hệ thống vẫn đảm bảo vận hành ổn định khi cho trước điều kiện ban đầu. Hay nói cách khác là xác định khoảng cách nhỏ nhất từ điểm vận hành ban đầu đến điểm giới hạn ổn định điện áp, ứng với ma trận Jacobi bị suy biến.

Một hệ thống điện bất kỳ đều tồn tại miền ổn định trên mặt phẳng công suất truyền tải (P, Q). Các bước thực hiện 18 chung để xác định khoảng cách nhỏ nhất từ mức tải ban đầu đến đường giới hạn ổn định S của hệ thống bao gồm (hình 3. Tăng tải từ giá trị (P0, Q0) theo vài hướng cho đến khi có một giá trị riêng của ma trận Jacobi gần bằng 0. Mức tải (P1, Q1) tương ứng với điểm này là giới hạn ổn định.

Điểm P1, Q1 xem như nằm trên đường cong S. Với các điều kiện tại P1, Q1 xác định vectơ riêng bên trái của ma trận Jacobi đầy đủ. Vectơ riêng bên trái chứa phần tử tác động đến sự gia tăng của phụ tải cho mỗi nút. Vectơ riêng chỉ rõ hướng ngắn nhất dẫn đến duy nhất, nghĩa là vuông góc với S.
