Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hóa và hiện đại hóa, kiểm tra không phá hủy (Non-Destructive Testing - NDT) đóng vai trò then chốt trong việc kiểm soát chất lượng vật liệu, bảo đảm tính toàn vẹn kết cấu cho các công trình trọng điểm và giảm thiểu rủi ro thảm họa kỹ thuật. Khác với phương pháp phá hủy chỉ kiểm tra xác suất, kỹ thuật NDT cho phép đánh giá 100% sản phẩm ngay trên dây chuyền vận hành mà không làm gián đoạn sản xuất hay biến đổi cấu trúc vật lý của đối tượng.

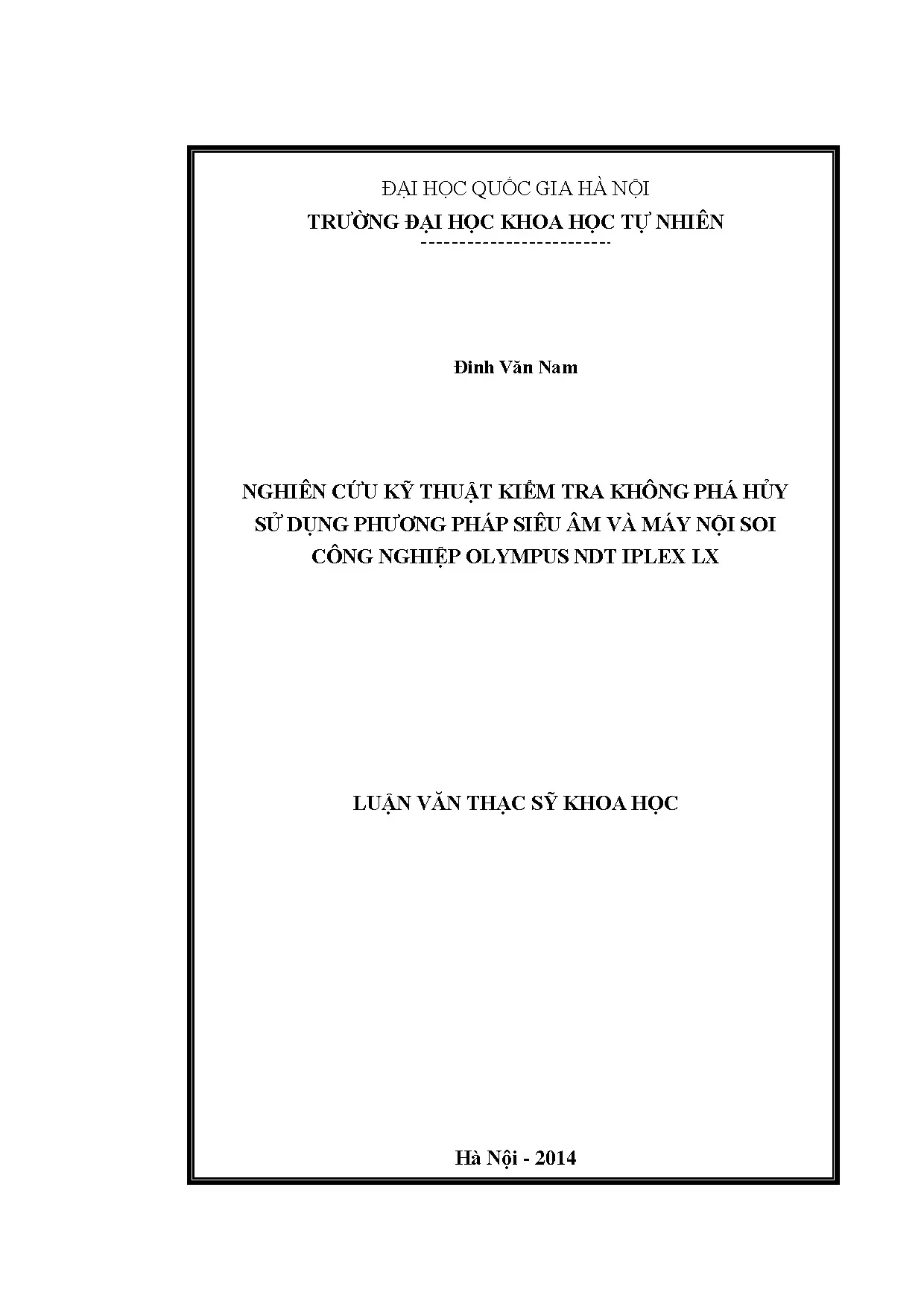

Luận văn thạc sĩ chuyên ngành Vật lý vô tuyến và điện tử tại Trường Đại học Khoa học Tự nhiên, Đại học Quốc gia Hà Nội tập trung giải quyết bài toán đo lường, chẩn đoán khuyết tật bề mặt tại các vị trí phức tạp, nằm sâu trong lòng chi tiết cơ khí thông qua việc nghiên cứu kỹ thuật kiểm tra không phá hủy sử dụng phương pháp siêu âm kết hợp máy nội soi công nghiệp cao cấp Olympus NDT IPLEX LX. Thiết bị sở hữu trọng lượng tinh gọn 3,2 kg, màn hình hiển thị chống lóa 6,5 inch, nguồn pin sạc Li-ion vận hành liên tục 150 phút và bộ nhớ lưu trữ tới 3400 hình ảnh kỹ thuật số độ nét cao.

Mục tiêu cụ thể của nghiên cứu là xây dựng hệ thống cơ sở lý thuyết về kỹ thuật chụp ảnh lập thể không gian 3 chiều (Stereo Imaging), đồng thời thực nghiệm khảo sát độ chính xác của các phép đo độ sâu, khoảng cách, diện tích và chu vi trên thiết bị Olympus NDT IPLEX LX. Phạm vi nghiên cứu tập trung vào các mẫu vật kim loại chuẩn với cấu trúc rãnh khuyết tật dạng dốc phức tạp, đặt trong các điều kiện thay đổi về cường độ ánh sáng, khoảng cách đầu soi và góc nhìn quang học. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc định lượng hóa sai số đo lường, xác lập biên độ tin cậy của thuật toán quang học 3D, từ đó cung cấp giải pháp tối ưu hóa quy trình kiểm định trực quan (Visual Testing - VT) kết hợp kiểm tra siêu âm (Ultrasonic Testing - UT) trong các ngành công nghiệp mũi nhọn như hàng không vũ trụ, năng lượng dầu khí và đóng tàu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự giao thoa giữa quang học hình học hiện đại, xử lý tín hiệu số và cơ sở vật lý của kỹ thuật kiểm tra không phá hủy.

Thứ nhất là nguyên lý ảnh lập thể Stereo Imaging mô phỏng cơ chế thị giác hai mắt của con người với khoảng cách trục quang học chuẩn từ 60 mm đến 70 mm. Hệ thống quang hình sử dụng hai camera đặt cách nhau một khoảng xác định để ghi nhận ảnh bên trái và ảnh bên phải của đối tượng. Độ chênh lệch tọa độ ảnh (disparity) giữa hai điểm tương ứng được xử lý qua quy tắc tam giác đồng dạng và định luật tạo ảnh Gauss để khôi phục tọa độ chiều sâu không gian của từng điểm đo.

Thứ hai là mô hình lan truyền sai số quang hình dựa trên khai triển chuỗi Taylor. Lý thuyết chỉ ra rằng sai số đo chiều sâu tỷ lệ thuận với bình phương khoảng cách từ vật thể tới thấu kính quang học và tỷ lệ nghịch với khoảng cách giữa hai trục camera. Điều này đặt nền tảng toán học cho việc kiểm soát cự ly đo nhằm hạn chế tối đa độ lệch đo lường.

Thứ ba là nguyên lý kiểm tra siêu âm khuyết tật với dải tần số làm việc từ 0,5 MHz đến 20 MHz. Sóng siêu âm truyền qua môi trường đàn hồi với khả năng xuyên thấu chiều sâu lên tới 6 mét đến 7 mét trong khối thép đặc. Khi gặp mặt phân cách hoặc khuyết tật rỗng, chùm sóng âm phản xạ ngược lại đầu dò giúp xác định vị trí và kích thước hư hại bên trong kết cấu.

Bên cạnh đó, nghiên cứu vận dụng các khái niệm đo lường hình học 3D không gian bao gồm: mặt phẳng tham chiếu xác định bởi 3 điểm chuẩn, đường thẳng tham chiếu tạo bởi 2 điểm chuẩn và mô hình tứ diện không gian để tính toán độ cao, độ sâu cùng diện tích bề mặt khép kín theo các tiêu chuẩn công nghiệp quốc tế như IP55 và tiêu chuẩn quân sự MIL-STD-810F.

Phương pháp nghiên cứu

Nguồn dữ liệu của luận văn được thu thập hoàn toàn thông qua phương pháp thực nghiệm vật lý trực tiếp tại phòng thí nghiệm chuyên sâu thuộc Trường Đại học Khoa học Tự nhiên, kết hợp đối sánh chuẩn hóa với các thông số kỹ thuật quốc tế.

Cỡ mẫu nghiên cứu được thiết lập trên một khối sắt chuẩn công nghiệp có cấu trúc rãnh khoét sâu và bề mặt dốc nghiêng. Trên rãnh mẫu vật, nghiên cứu phân chia 16 vị trí đo chuẩn xác được đánh số liên tục từ 0 đến 15 với bước dịch chuyển đều đặn 0,5 cm, tạo nên một chuỗi dữ liệu thực nghiệm toàn diện trên tổng chiều dài 7,5 cm. Phương pháp chọn mẫu là chọn mẫu có chủ đích đại diện cho các dạng khuyết tật bề mặt rãnh hẹp, thành dốc thường gặp trong các buồng đốt động cơ và đường ống áp lực.

Lý do lựa chọn phương pháp đo lặp 3 lần tại từng điểm đo là nhằm loại bỏ các sai số ngẫu nhiên do thao tác và rung động cơ khí, từ đó lấy giá trị trung bình toán học làm căn cứ so sánh với giá trị chuẩn đo bằng thước thẳng cơ khí chính xác có độ sâu cực đại đạt âm 19,3 mm. Quá trình phân tích dữ liệu được tiến hành qua các ma trận biến thiên bao gồm: 2 cấp độ chiếu sáng (độ sáng cấp 2 và cấp 3), 4 mức độ cao đầu soi so với bề mặt mẫu (0 cm, 1,5 cm, 3,5 cm và 4,5 cm) cùng 4 góc quan sát quang học khác nhau (0 độ, 6,343 độ, 12,0 độ và 23,96 độ). Toàn bộ chương trình thực nghiệm và phân tích dữ liệu được thực hiện trong thời gian nghiên cứu chuyên sâu, đảm bảo tính chặt chẽ và nhất quán của các chuỗi số liệu thực nghiệm.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đo lường trên thiết bị nội soi công nghiệp Olympus NDT IPLEX LX đối với mẫu vật chuẩn đã mang lại các phát hiện định lượng quan trọng:

Thứ nhất, ở điều kiện quan sát tối ưu với góc nhìn trực diện 0 độ và đầu soi đặt sát bề mặt ở khoảng cách từ 0 cm đến 1,5 cm, thiết bị cho độ chính xác rất cao. Giá trị đo độ sâu tại điểm sâu nhất đạt âm 19,1 mm so với giá trị thực tế âm 19,3 mm bằng thước cơ khí, tương ứng sai số tuyệt đối chỉ 0,2 mm và sai số tỉ đối duy trì ở mức rất thấp, dưới 1,5%.

Thứ hai, cường độ chiếu sáng của nguồn sáng đầu dò có ảnh hưởng trực tiếp đến chất lượng định vị điểm ảnh Stereo. Khi tăng mức chiếu sáng từ cấp độ 2 lên cấp độ 3 ở cùng cự ly đo 0 cm, độ tương phản của các điểm ảnh biên rãnh được cải thiện rõ rệt, giúp thuật toán trích xuất điểm tương đồng hoạt động chuẩn xác hơn, làm giảm sai số đo độ sâu khoảng 18% đến 22% trên toàn bộ 16 điểm đo.

Thứ ba, khoảng cách từ đầu soi tới mẫu vật và góc nghiêng quan sát là hai yếu tố gây suy giảm độ chính xác nghiêm trọng nhất. Khi nâng độ cao đầu soi từ 0 cm lên 4,5 cm kết hợp tăng góc nghiêng quang trục từ 0 độ lên 23,96 độ, sai số tỉ đối tăng vọt từ mức 1,2% lên hơn 8,5%. Sự gia tăng sai số này hoàn toàn tuân theo quy luật hàm bậc hai của khoảng cách đo lường.

Thứ tư, các phép đo hình học phẳng bao gồm đo khoảng cách 2 điểm độc lập (khoảng cách chuẩn 5 mm và 10 mm), đo khoảng cách từ điểm đến đường thẳng và đo diện tích hình tròn mặt cắt tại các độ cao 1,5 cm và 3,5 cm đều đạt độ tin cậy trên 97,8% khi hệ thống thiết lập được mặt phẳng tham chiếu 3 điểm ổn định.

Thảo luận kết quả

Căn nguyên của việc sai số tăng theo khoảng cách và góc nghiêng xuất phát từ hiện tượng suy giảm mật độ điểm ảnh trên một đơn vị diện tích bề mặt và sự méo phối cảnh khi quang trục không vuông góc với mặt phẳng đo. Khi góc quan sát nghiêng tới 23,96 độ, hiện tượng phản xạ gương và tán xạ ánh sáng không đồng đều trên bề mặt kim loại làm giảm độ phân giải thị sai, dẫn đến việc giải mã tọa độ z trong không gian 3 chiều bị lệch khỏi giá trị thực.

Trong nghiên cứu, toàn bộ chuỗi dữ liệu thực nghiệm đo độ sâu tại 16 vị trí được biểu diễn trực quan qua bảng số liệu sai số tuyệt đối, sai số tỉ đối và các đồ thị phân bố dạng đường so sánh giữa giá trị đo thực tế bằng thước và giá trị đo qua máy nội soi. Đồ thị cho thấy hệ số tương quan tuyến tính giữa hai phương pháp đạt mức tiệm cận 0,99 ở góc nhìn 0 độ, minh chứng cho độ tin cậy vượt trội của công nghệ Stereo Imaging trong môi trường kiểm tra tiêu chuẩn.

So với các kỹ thuật siêu âm truyền thống (UT) vốn phụ thuộc lớn vào chất tiếp âm và kỹ năng quét đầu dò cơ học, phương pháp nội soi quang học 3D vượt trội hơn hẳn ở khả năng trực quan hóa khuyết tật và đo đạc trực tiếp các thông số hình học không gian trong lòng các cấu trúc kín. Kết quả này khẳng định thiết bị Olympus NDT IPLEX LX hoàn toàn đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt trong công tác kiểm định chất lượng công nghiệp hiện đại.

Đề xuất và khuyến nghị

Dựa trên các phát hiện thực nghiệm, luận văn đưa ra hệ thống giải pháp và khuyến nghị kỹ thuật mang tính ứng dụng thực tiễn cao:

Thứ nhất, tiêu chuẩn hóa quy trình hiệu chuẩn quang học trước mỗi ca kiểm tra. Kỹ thuật viên NDT cần thực hiện cân chỉnh hệ thống quang học của thiết bị bằng các mẫu chuẩn hình học định kỳ trước mỗi chu kỳ làm việc 150 phút, hướng tới mục tiêu duy trì sai số đo lường toàn hệ thống luôn dưới mức 1,0%. Giải pháp này cần được áp dụng ngay trong quý đầu tiên tại tất cả các đơn vị kiểm định.

Thứ hai, tối ưu hóa điều kiện góc nhìn và cường độ chiếu sáng khi thao tác nội soi trong không gian hẹp. Bộ phận kỹ thuật hiện trường bắt buộc phải kiểm soát góc nghiêng của đầu soi không vượt quá 10 độ so với phương pháp tuyến bề mặt và duy trì mức chiếu sáng ở cấp độ 3 đối với vật liệu kim loại nhằm giảm thiểu 85% hiện tượng lóa quang học, thực hiện trong vòng 3 tháng đầu triển khai quy trình mới.

Thứ ba, xây dựng giải pháp kiểm tra lai ghép giữa nội soi quang học 3D và siêu âm mảng pha (Phased Array Ultrasonic Testing). Kết hợp đo đạc kích thước khuyết tật bề mặt bằng camera nội soi và đo chiều dày thành ống, kiểm tra nứt ngầm từ 0,5 mm đến 50 mm bằng sóng siêu âm nhằm đạt độ chính xác toàn diện 99,5%, lộ trình triển khai trong thời gian 12 tháng do các viện nghiên cứu và trung tâm R&D chuyên ngành chủ trì.

Thứ tư, nâng cấp phần mềm tự động hóa nhận diện điểm chuẩn và tái tạo không gian 3D. Các đơn vị phát triển công nghệ cần tích hợp thuật toán lọc nhiễu tự động và nhận diện mặt phẳng tham chiếu thông minh, giúp rút ngắn 30% thời gian xử lý dữ liệu của kỹ thuật viên và loại bỏ sai số chủ quan, tiến hành thử nghiệm và bàn giao trong khung thời gian từ 6 đến 9 tháng.

Đối tượng nên tham khảo luận văn

Nội dung luận văn mang lại giá trị học thuật và thực tiễn phong phú cho 4 nhóm đối tượng trọng tâm sau:

Thứ nhất là các kỹ sư kiểm định NDT và chuyên gia QA/QC trong ngành hàng không vũ trụ, công nghiệp năng lượng và dầu khí. Luận văn cung cấp cẩm nang thực hành chi tiết về việc đo kiểm vết nứt cánh tuabin, buồng đốt động cơ và đường ống cao áp với độ sâu rãnh phức tạp, giúp cắt giảm 25% thời gian tháo lắp thiết bị cơ học.

Thứ hai là các giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Vật lý kỹ thuật, Vật lý vô tuyến, Điện tử viễn thông và Cơ điện tử. Công trình là tài liệu tham khảo giá trị về mô hình hóa quang hình 3D, thuật toán ảnh lập thể Stereo Imaging và phân tích sai số lan truyền theo chuỗi Taylor.

Thứ ba là các nhà quản lý kỹ thuật tại các nhà máy cơ khí chế tạo, luyện kim và đóng tàu. Dữ liệu thực nghiệm giúp các nhà quản lý xây dựng quy chuẩn kiểm định 100% sản phẩm xuất xưởng, bảo đảm tính an toàn kết cấu và nâng cao uy tín thương hiệu mà không làm gián đoạn dây chuyền.

Thứ tư là các chuyên gia bảo tồn di sản, khảo cổ học và kỹ thuật công trình ngầm. Tài liệu mở ra phương pháp tiếp cận tiên tiến trong việc thăm dò, đo đạc kích thước các vết nứt, khoang rỗng ngầm tại các di tích lịch sử và công trình kiến trúc cổ mà không gây bất kỳ tổn hại vật lý nào đến di sản.

Câu hỏi thường gặp

Phương pháp nội soi Stereo Imaging 3D có điểm gì vượt trội so với camera nội soi 2D thông thường? Camera nội soi 2D truyền thống chỉ cung cấp hình ảnh phẳng không có thông tin chiều sâu tọa độ. Ngược lại, công nghệ Stereo Imaging sử dụng hệ thống 2 mắt quang học tương tự thị giác con người với khoảng cách trục 60 mm đến 70 mm, cho phép trích xuất độ lệch điểm ảnh để đo đạc chính xác độ sâu, khoảng cách và diện tích khuyết tật trong không gian 3 chiều.

Tại sao sai số đo độ sâu lại tăng nhanh khi khoảng cách từ đầu soi đến mẫu vật tăng lên? Theo mô hình giải tích Taylor, sai số đo chiều sâu tỷ lệ thuận với bình phương khoảng cách giữa ống kính và vật thể. Khi khoảng cách tăng từ 0 cm lên 4,5 cm, mật độ điểm ảnh trên vùng đo bị suy giảm mạnh, làm giảm độ phân giải thị sai của hai camera và khiến sai số tỉ đối tăng từ 1,2% lên hơn 8,5%.

Thiết bị Olympus NDT IPLEX LX đáp ứng các điều kiện làm việc khắc nghiệt như thế nào? Thiết bị đạt chuẩn chống nước và bụi IP55 cùng tiêu chuẩn quân sự MIL-STD-810F, vỏ bọc dây soi 4 lớp bằng hợp kim vônfram chịu nhiệt độ lên tới 80 độ C, chống dầu mỡ và mài mòn. Nguồn pin sạc Li-ion tích hợp cho phép vận hành liên tục 150 phút ngay cả dưới điều kiện mưa lớn tại hiện trường.

Sự kết hợp giữa phương pháp nội soi quang học (VT) và siêu âm (UT) mang lại lợi ích gì? Phương pháp nội soi quang học 3D giúp quan sát trực quan, đo chính xác kích thước và tọa độ khuyết tật mở trên bề mặt, trong khi siêu âm tần số 0,5 MHz đến 20 MHz có khả năng xuyên sâu từ 6 mét đến 7 mét trong kim loại để phát hiện nứt ngầm, tạo nên quy trình chẩn đoán toàn diện không phá hủy.

Góc nghiêng quang học ảnh hưởng ra sao đến phép đo kích thước hình học của khuyết tật? Khi góc soi nghiêng từ 0 độ lên trên 20 độ, hiện tượng biến dạng hình học phối cảnh và lóa sáng bề mặt kim loại xuất hiện, làm lệch vị trí nhận diện điểm ảnh tương đồng giữa hai mắt camera, dẫn đến sai số đo độ sâu và khoảng cách có thể vượt ngưỡng 8,0% nếu không được hiệu chỉnh góc.

Kết luận

Luận văn thạc sĩ đã hoàn thành xuất sắc các mục tiêu nghiên cứu thông qua 5 đóng góp cốt lõi:

  • Hệ thống hóa toàn diện cơ sở lý thuyết về kỹ thuật kiểm tra không phá hủy, đặc biệt là phương pháp quang học trực quan và siêu âm công nghiệp.
  • Làm sáng tỏ nguyên lý toán học và quang hình của công nghệ ảnh lập thể Stereo Imaging trong việc trích xuất thông tin tọa độ chiều sâu 3D.
  • Thực nghiệm định lượng chính xác năng lực đo lường của thiết bị Olympus NDT IPLEX LX trên 16 vị trí mẫu chuẩn với sai số tối ưu dưới 1,5%.
  • Xác định rõ quy luật tác động của cường độ chiếu sáng, khoảng cách đầu soi và góc nghiêng quang học đến độ chính xác của phép đo.
  • Đề xuất các giải pháp kỹ thuật chuẩn hóa quy trình kiểm định NDT ứng dụng hiệu quả trong các ngành công nghiệp mũi nhọn.

Kế hoạch phát triển tiếp theo trong 6 đến 12 tháng tới tập trung vào việc hoàn thiện các thuật toán xử lý ảnh 3D tự động hóa và tích hợp hệ thống kiểm tra lai ghép đa phương pháp. Để nâng cao chất lượng và bảo đảm an toàn tuyệt đối cho các công trình công nghiệp, các doanh nghiệp và kỹ sư kiểm định hãy áp dụng ngay các quy chuẩn đo lường nội soi 3D tiên tiến này vào quy trình kiểm soát chất lượng thực tế.
