Nghiên cứu đánh giá giao thức tiết kiệm năng lượng ở lớp MAC cho mạng cảm biến không dây

Nghiên cứu đánh giá các giao thức tiết kiệm năng lượng ở lớp MAC cho mạng cảm biến không dây, tối ưu hóa hiệu suất và tuổi thọ thiết bị.

• Tác giả: Phạm Thanh Long
• Người hướng dẫn: TS. Lê Minh Tuấn
• Trường học: Đại học Mở Hà Nội
• Chuyên ngành: Công nghệ điện tử - Thông tin
• Đề tài: Nghiên Cứu Đánh Giá Một Số Giao Thức Tiết Kiệm Năng Lượng Ở Lớp Mac Cho Mạng Cảm Biến Không Dây
• Loại tài liệu: luận văn
• Địa điểm: Hà Nội

Mục lục chi tiết

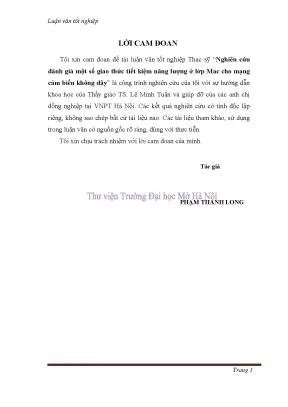

• LỜI CAM ĐOAN
• DANH SÁCH CÁC CHỮ VIẾT TẮT
• DANH SÁCH HÌNH VẼ
• DANH SÁCH BẢNG BIỂU
• LỜI NÓI ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN VỀ MẠNG CẢM BIẾN KHÔNG DÂY
• 1.1. Giới thiệu Mô hình của mạng cảm biến không dây
• 1.2. Đặc điểm của mạng cảm biến không dây
• 1.3. Cấu trúc mạng cảm biến
• 1.3.1. Kiến trúc giao thức mạng cảm biến không dây
• 1.3.1.1. Lớp liên kết dữ liệu
• 1.3.1.2. Lớp truyền tải
• 1.3.1.3. Lớp ứng dụng
• 1.3.2. Phân loại giao thức định tuyến trong WSN
• 1.3.3. Cấu trúc mạng cảm biến không dây
• 1.4. Một số thách thức cần giải quyết cho MAC
• 1.5. Vấn đề tối ưu năng lượng trong mạng cảm biến không dây
• 1.6. Nghiên cứu, phát triển và ứng dụng của công nghệ WSN
• 1.6.1. Tính đa dạng trong thiết kế và sử dụng
• 1.6.2. Ứng dụng của mạng cảm biến không dây
• 1.6.2.1. Ứng dụng trong nông nghiệp, lâm nghiệp
• 1.6.2.2. Ứng dụng trong y tế
• 1.6.2.3. Ứng dụng trong giám sát môi trường
• 1.6.2.4. Ứng dụng WSNs trong giao thông
• 1.6.2.5. Ứng dụng trong gia đình
• 1.6.2.6. Ứng dụng trong quân đội
• 1.6.2.7. Ứng dụng trong công nghiệp - tự động hóa
• 1.7. Kết luận Chương 1
• 2. CHƯƠNG 2: CÁC GIAO THỨC ĐỊNH TUYẾN, ĐIỀU KHIỂN TRUY NHẬP CỦA LỚP MAC NHẰM TIẾT KIỆM NĂNG LƯỢNG CHO MẠNG WSNs
• 2.1. Tiết kiệm năng lượng ở lớp mạng trong WSN
• 2.1.1. Giao thức ARPEES
• 2.1.1.1. Hai pha hoạt động
• 2.1.2. Giao thức EMRP
• 2.1.2.1. Pha thiết lập
• 2.1.2.2. Pha thành lập nhóm và chọn nhóm trưởng
• 2.1.2.3. Pha truyền tải dữ liệu
• 2.2. Tổng quan về tiết kiệm năng lượng của các giao thức lớp MAC
• 2.2.1. Giao thức XT - MAC
• 2.2.1.1. Giao thức MAC cho hệ thống định vị WSN
• 2.2.1.2. Mô tả giao thức XT-MAC
• 2.2.1.3. Hoạt động của hệ thống định vị XT-MAC
• 2.2.2. Giao thức B - MAC
• 2.2.3. Giao thức MAC theo chuẩn ZigBee/IEEE802
• 2.2.3.1. Tầng vật lý ZigBee/IEEE 802
• 2.2.3.2. Tầng điều khiển dữ liệu ZigBee/IEEE 802
• 2.3. Kết luận Chương 2
• 3. CHƯƠNG 3: MÔ PHỎNG VÀ ĐÁNH GIÁ MỘT SỐ GIAO THỨC TIẾT KIỆM NĂNG LƯỢNG TRONG WSN BẰNG PHẦN MỀM OMNET++
• 3.1. Giới thiệu chung về OMNET++
• 3.1.1. Các thành phần chính của OMNET++
• 3.1.2. Mô hình trong OMNET++
• 3.2. Xây dựng mô hình mô phỏng WSN bằng Omnet++
• 3.3. Mô phỏng và đánh giá hiệu quả năng lượng của các giao thức trong WSN
• 3.3.1. Đánh giá hiệu quả năng lượng của 2 giao thức định tuyến ARPEES và EMRP
• 3.3.2. Đánh giá hiệu quả năng lượng của giao thức XT–MAC, B–MAC và IEEE 802
• 3.3.3. Đánh giá hiệu năng WSN đa sự kiện sử dụng EARPM
• 3.4. Kết luận Chương 3
• KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tìm hiểu mạng cảm biến không dây WSN và tầm quan trọng

Mạng cảm biến không dây (Wireless Sensor Network - WSN) là một công nghệ đột phá, tập hợp hàng trăm đến hàng nghìn nút cảm biến (sensor node) nhỏ gọn, đa chức năng và chi phí thấp. Các nút này được triển khai trên một khu vực rộng lớn để thực hiện các nhiệm vụ như giám sát môi trường, thu thập dữ liệu và theo dõi mục tiêu. Mỗi nút cảm biến thường bao gồm một bộ vi xử lý, bộ nhớ, cảm biến, bộ thu phát vô tuyến và một nguồn năng lượng hạn chế (thường là pin). Chúng giao tiếp với nhau qua kết nối không dây theo kiểu ad-hoc và truyền dữ liệu thu thập được về một hoặc nhiều trạm gốc (base station). Kiến trúc giao thức của mạng cảm biến không dây (WSN) thường bao gồm các lớp vật lý, liên kết dữ liệu (MAC), lớp mạng, lớp truyền tải và lớp ứng dụng. Tầm quan trọng của WSN nằm ở khả năng triển khai linh hoạt trong các môi trường khắc nghiệt hoặc khó tiếp cận, nơi con người không thể can thiệp trực tiếp. Các ứng dụng của công nghệ này vô cùng đa dạng, từ nông nghiệp thông minh, giám sát môi trường, chăm sóc sức khỏe, tự động hóa công nghiệp cho đến các ứng dụng quân sự. Tuy nhiên, thách thức lớn nhất của WSN chính là vấn đề năng lượng, do đó việc nghiên cứu các giao thức tiết kiệm năng lượng để kéo dài tuổi thọ mạng là một ưu tiên hàng đầu trong lĩnh vực này. Hiệu quả hoạt động của toàn bộ hệ thống phụ thuộc rất nhiều vào cách quản lý và tối ưu hóa năng lượng tiêu thụ tại mỗi nút.

1.1. Cấu trúc và đặc điểm cơ bản của một mạng WSN điển hình

Một mạng cảm biến không dây (WSN) điển hình được cấu thành từ các nút cảm biến được phân tán trong một khu vực quan tâm và một trạm gốc (còn gọi là sink). Các nút này tự tổ chức thành một mạng kết nối không dây. Cấu trúc mạng có thể là dạng phẳng (flat) hoặc định tuyến phân cấp (hierarchical routing). Trong cấu trúc phân cấp, các nút được nhóm thành các cụm (phân cụm trong WSN), mỗi cụm có một nút cụm trưởng (Cluster Head - CH) chịu trách nhiệm tổng hợp dữ liệu và truyền về trạm gốc. Các đặc điểm chính của WSN bao gồm: quy mô lớn, chi phí thấp, khả năng tự cấu hình, hoạt động trong môi trường không giám sát và đặc biệt là nguồn năng lượng cực kỳ hạn chế. Những đặc điểm này đặt ra yêu cầu khắt khe về hiệu quả năng lượng trong WSN đối với mọi khía cạnh thiết kế, từ phần cứng đến các giao thức truyền thông.

1.2. Phân loại các giao thức định tuyến trong mạng cảm biến

Các giao thức định tuyến WSN được phân thành nhiều loại dựa trên cấu trúc mạng và chiến lược hoạt động. Có bốn nhóm chính: định tuyến phẳng, định tuyến phân cấp, định tuyến dựa vào vị trí và định tuyến dựa trên chất lượng dịch vụ (QoS). Định tuyến phẳng (ví dụ: SPIN, Direct Diffusion) coi tất cả các nút là ngang hàng. Ngược lại, định tuyến phân cấp (ví dụ: giao thức LEACH, giao thức PEGASIS, giao thức HEED) chia mạng thành các cụm để tối ưu hóa việc thu thập dữ liệu trong WSN và giảm tiêu thụ năng lượng. Các giao thức này tỏ ra hiệu quả trong việc kéo dài tuổi thọ mạng bằng cách luân chuyển vai trò cụm trưởng và tổng hợp dữ liệu tại cụm. Việc lựa chọn thuật toán định tuyến phù hợp phụ thuộc vào yêu cầu cụ thể của ứng dụng và đặc điểm của môi trường triển khai.

II. Thách thức lớn nhất Vấn đề tiêu thụ năng lượng trong WSN

Nguồn năng lượng hạn chế là gót chân Achilles của mạng cảm biến không dây (WSN). Mỗi nút cảm biến thường chỉ được cung cấp năng lượng bởi một viên pin nhỏ, không thể sạc lại hoặc thay thế, đặc biệt trong các ứng dụng triển khai ở vùng sâu vùng xa. Do đó, tiêu thụ năng lượng là yếu tố quyết định trực tiếp đến tuổi thọ và sự bền vững của toàn bộ mạng. Năng lượng bị tiêu tốn bởi ba hoạt động chính: cảm biến (thu thập dữ liệu), xử lý (tính toán, nén dữ liệu) và truyền thông (gửi và nhận gói tin). Trong đó, hoạt động truyền thông chiếm đến 70% tổng năng lượng tiêu thụ. Việc lãng phí năng lượng xảy ra do nhiều nguyên nhân: xung đột gói tin (collision), nghe lỏm (overhearing) khi nhận các gói tin không dành cho mình, nghe nhàn rỗi (idle listening) khi kênh truyền không có dữ liệu, và chi phí cho các gói tin điều khiển (overhead). Một khi nút cảm biến cạn kiệt năng lượng, nó sẽ ngừng hoạt động, gây mất mát dữ liệu và có thể chia cắt mạng, ảnh hưởng đến khả năng kết nối từ các nút khác đến trạm gốc. Vì vậy, việc thiết kế các giao thức tiết kiệm năng lượng hiệu quả ở cả lớp MAC và lớp mạng là nhiệm vụ cốt lõi để đảm bảo hiệu quả năng lượng trong WSN và duy trì hoạt động lâu dài.

2.1. Phân tích các nguyên nhân chính gây lãng phí năng lượng

Lãng phí năng lượng trong WSN xuất phát từ nhiều nguồn. Thứ nhất, Xung đột (Collision) xảy ra khi hai hay nhiều nút cố gắng truyền tin đồng thời, khiến các gói tin bị hỏng và phải truyền lại, gây tốn năng lượng vô ích. Thứ hai, Nghe lỏm (Overhearing) là tình trạng một nút nhận và xử lý các gói tin không dành cho nó. Thứ ba, Nghe nhàn rỗi (Idle Listening) là nguyên nhân lãng phí năng lượng lớn nhất, khi nút phải giữ bộ thu phát luôn bật để sẵn sàng nhận tin, ngay cả khi không có hoạt động truyền thông nào diễn ra. Cuối cùng, Overhead gói tin điều khiển cũng góp phần làm tăng tiêu thụ năng lượng, vì các giao thức cần trao đổi thông tin trạng thái để duy trì mạng. Việc giải quyết các vấn đề này là mục tiêu chính của các giao thức MAC tiết kiệm năng lượng.

2.2. Tác động của cạn kiệt năng lượng đến tuổi thọ toàn mạng

Tuổi thọ của mạng cảm biến không dây được định nghĩa bằng thời gian cho đến khi nút đầu tiên trong mạng ngừng hoạt động (First Node Dies - FND). Khi một nút cảm biến chết do hết năng lượng, nó không chỉ gây mất vùng phủ sóng cảm biến mà còn có thể phá vỡ các tuyến đường truyền thông. Nếu nút chết là một nút chuyển tiếp quan trọng hoặc một cụm trưởng, toàn bộ một nhánh của mạng có thể bị cô lập khỏi trạm gốc. Điều này làm giảm độ tin cậy và hiệu suất chung của hệ thống. Do đó, mục tiêu của việc tối ưu hóa năng lượng không chỉ là giảm tổng năng lượng tiêu thụ mà còn là cân bằng tải năng lượng giữa các nút để tránh tình trạng một số nút chết sớm, từ đó kéo dài tuổi thọ mạng một cách đồng đều và hiệu quả.

III. Phương pháp định tuyến phân cấp tối ưu hóa năng lượng WSN

Để giải quyết bài toán năng lượng, định tuyến phân cấp (hierarchical routing) đã trở thành một trong những phương pháp hiệu quả nhất. Thay vì để mỗi nút tự truyền dữ liệu về trạm gốc qua nhiều chặng (gây ra hiện tượng "nút cổ chai" gần trạm gốc), phương pháp này tổ chức mạng thành các cụm. Trong mỗi cụm, các nút thành viên chỉ cần gửi dữ liệu đến cụm trưởng (CH) ở khoảng cách gần. Cụm trưởng sau đó sẽ thực hiện tổng hợp dữ liệu (data aggregation), loại bỏ thông tin dư thừa và chỉ truyền gói tin tổng hợp về trạm gốc. Chiến lược này mang lại nhiều lợi ích: giảm đáng kể lưu lượng truyền thông toàn mạng, giảm xung đột và cân bằng tiêu thụ năng lượng giữa các nút. Bằng cách luân phiên vai trò cụm trưởng giữa các nút có mức năng lượng cao, các giao thức định tuyến WSN như LEACH, HEED, ARPEES và EMRP đảm bảo không có nút nào bị quá tải, qua đó kéo dài tuổi thọ mạng. Hai giao thức nổi bật trong nghiên cứu này là ARPEES và EMRP, đều thuộc nhóm định tuyến phân cấp hướng sự kiện, nghĩa là chúng chỉ kích hoạt khi có sự kiện xảy ra, giúp tối ưu hóa năng lượng một cách triệt để.

3.1. Phân tích giao thức ARPEES Phân cụm dựa trên sự kiện

Giao thức ARPEES (Adaptive Routing Protocol with Energy-Efficiency and Event-Clustering) là một giao thức định tuyến WSN thích ứng và hiệu quả. Điểm đặc trưng của ARPEES là thực hiện phân cụm trong WSN một cách linh hoạt dựa trên sự kiện. Khi một sự kiện được phát hiện, chỉ các nút trong khu vực đó mới được kích hoạt để tạo thành cụm và bầu chọn cụm trưởng. Nút được chọn làm cụm trưởng là nút có mức năng lượng còn lại cao nhất và gần sự kiện nhất. Sau khi thu thập dữ liệu trong WSN từ các thành viên, cụm trưởng sẽ tìm một tuyến đường tối ưu để gửi dữ liệu về trạm gốc thông qua các nút chuyển tiếp. Việc lựa chọn nút chuyển tiếp dựa trên hai yếu tố: năng lượng còn lại và khoảng cách tới trạm gốc. Cách tiếp cận này giúp tiết kiệm năng lượng tối đa vì chỉ một phần của mạng hoạt động tại một thời điểm.

3.2. Nghiên cứu giao thức EMRP Định tuyến đa đường nhận biết năng lượng

EMRP (Energy-Awared Meshed Routing Protocol) là một giao thức định tuyến đa đường, có khả năng nhận biết năng lượng và dự trữ tuyến đường. Trong pha thiết lập, mỗi nút xác định trước một nút chuyển tiếp chính và một nút dự phòng. Khi một sự kiện xảy ra và cụm được hình thành, cụm trưởng sẽ gửi dữ liệu qua nút chuyển tiếp chính. Giao thức này cho phép chuyển đổi vai trò giữa nút chính và nút dự phòng dựa trên mức năng lượng còn lại của chúng, giúp cân bằng tải hiệu quả. Cơ chế này làm giảm độ trễ và tăng độ tin cậy của mạng, vì nếu nút chuyển tiếp chính gặp sự cố, tuyến đường dự phòng sẽ được kích hoạt ngay lập tức. EMRP tỏ ra vượt trội về mặt hiệu quả năng lượng trong WSN và khả năng thích ứng với sự thay đổi của mạng.

IV. Cách giao thức lớp MAC giúp kéo dài tuổi thọ mạng cảm biến

Lớp điều khiển truy nhập môi trường (MAC) đóng vai trò then chốt trong việc tối ưu hóa năng lượng của mạng cảm biến không dây (WSN). Một giao thức MAC tiết kiệm năng lượng hiệu quả sẽ quyết định khi nào một nút cảm biến nên bật hoặc tắt bộ thu phát vô tuyến để tránh lãng phí năng lượng. Mục tiêu chính là giảm thiểu thời gian "nghe nhàn rỗi", vốn là nguồn tiêu thụ năng lượng lớn nhất. Các giao thức MAC thường sử dụng các kỹ thuật như chu kỳ làm việc (duty-cycling), trong đó các nút sẽ chuyển đổi giữa trạng thái ngủ (sleep) và thức (active) theo một lịch trình định trước. Các giao thức phổ biến như B-MAC và X-MAC sử dụng kỹ thuật nghe công suất thấp (Low Power Listening - LPL) để giảm thời gian nghe nhàn rỗi. Tiêu chuẩn ZigBee/IEEE 802.15.4, được thiết kế đặc biệt cho các mạng tốc độ thấp và công suất thấp như IoT và mạng cảm biến, cũng tích hợp các cơ chế tiết kiệm năng lượng mạnh mẽ. Bằng cách điều phối truy cập kênh một cách thông minh và cho phép các nút ngủ trong thời gian dài, các giao thức này góp phần trực tiếp vào việc kéo dài tuổi thọ mạng.

4.1. Khám phá giao thức XT MAC với công nghệ chu kỳ hoạt động ngắn

Giao thức XT-MAC là một giao thức MAC tiết kiệm năng lượng sử dụng công nghệ "chu kỳ hoạt động ngắn". Thay vì giữ nút ở trạng thái thức trong thời gian dài, XT-MAC rút ngắn tối đa thời gian hoạt động và duy trì mật độ hoạt động ở mức tối thiểu cần thiết. Khi một nút muốn gửi dữ liệu, nó sẽ gửi một chuỗi các gói tin preamble ngắn để đánh thức nút nhận. Nút nhận, khi thức dậy theo chu kỳ, sẽ phát hiện preamble và duy trì trạng thái thức để nhận dữ liệu. Phương pháp này giúp giảm đáng kể năng lượng tiêu thụ do nghe nhàn rỗi và nghe lỏm, đặc biệt hiệu quả trong các mạng có lưu lượng dữ liệu thấp và không liên tục, một đặc điểm phổ biến của nhiều ứng dụng WSN. Đánh giá hiệu năng giao thức cho thấy XT-MAC có thể cải thiện đáng kể hiệu quả năng lượng trong WSN.

4.2. Tiêu chuẩn ZigBee IEEE 802.15.4 và hiệu quả năng lượng

Chuẩn ZigBee, dựa trên tiêu chuẩn lớp vật lý và MAC của IEEE 802.15.4, được thiết kế chuyên biệt cho các mạng ad-hoc không dây công suất thấp. Lớp MAC của IEEE 802.15.4 hỗ trợ hai chế độ hoạt động: beacon-enabled và non-beacon-enabled. Trong chế độ beacon-enabled, bộ điều phối mạng sẽ phát các gói tin beacon theo chu kỳ để đồng bộ hóa các nút. Giữa hai beacon là một siêu khung (superframe) bao gồm một khoảng thời gian hoạt động (active period) và một khoảng thời gian không hoạt động (inactive period). Các nút có thể chuyển sang chế độ ngủ trong suốt khoảng thời gian không hoạt động để tiết kiệm năng lượng tối đa. Cơ chế này, kết hợp với thuật toán truy cập kênh CSMA/CA (Carrier Sense Multiple Access with Collision Avoidance), làm cho IEEE 802.15.4 trở thành một lựa chọn lý tưởng cho các ứng dụng đòi hỏi kéo dài tuổi thọ mạng.

V. Đánh giá hiệu năng giao thức qua mô phỏng WSN với OMNeT

Việc đánh giá hiệu năng giao thức là bước không thể thiếu để xác thực tính hiệu quả của các giải pháp đề xuất. Mô phỏng WSN là một công cụ mạnh mẽ cho phép các nhà nghiên cứu kiểm tra và so sánh các thuật toán định tuyến và giao thức MAC trong nhiều kịch bản khác nhau mà không cần triển khai phần cứng tốn kém. Trong nghiên cứu này, phần mềm OMNeT++ được sử dụng để xây dựng mô hình và đánh giá hiệu quả năng lượng của các giao thức đã phân tích. Các chỉ số hiệu năng chính được quan tâm bao gồm: tổng năng lượng còn lại của mạng theo thời gian, thời gian sống của mạng (thời điểm nút đầu tiên chết), tỷ lệ lỗi gói tin và độ trễ. Các kết quả mô phỏng cung cấp những bằng chứng định lượng, cho thấy sự khác biệt rõ rệt về hiệu quả năng lượng trong WSN giữa các giao thức. Cụ thể, các giao thức định tuyến phân cấp hướng sự kiện như ARPEES và EMRP cho thấy khả năng kéo dài tuổi thọ mạng vượt trội so với các phương pháp truyền thống. Tương tự, các giao thức MAC chuyên dụng cũng cho thấy khả năng tối ưu hóa năng lượng tốt hơn so với các giao thức chuẩn.

5.1. So sánh hiệu quả năng lượng của giao thức ARPEES và EMRP

Kết quả mô phỏng WSN trên OMNeT++ cho thấy cả hai giao thức ARPEES và EMRP đều cải thiện đáng kể việc tiêu thụ năng lượng so với các giao thức định tuyến phẳng. Đồ thị so sánh năng lượng còn lại của mạng cho thấy EMRP có hiệu suất tốt hơn một chút so với ARPEES. Lý do là cơ chế định tuyến đa đường và dự phòng tuyến của EMRP giúp phân phối tải năng lượng đều hơn và giảm thiểu việc phải quảng bá tìm đường lại khi có lỗi liên kết. Tuy nhiên, cả hai giao thức đều chứng tỏ ưu điểm của phương pháp định tuyến phân cấp hướng sự kiện trong việc kéo dài tuổi thọ mạng.

5.2. Phân tích hiệu năng XT MAC B MAC và IEEE 802.15.4

Trong phần đánh giá hiệu năng giao thức lớp MAC, mô phỏng so sánh năng lượng còn lại của mạng khi sử dụng XT-MAC, B-MAC và giao thức MAC chuẩn 802.15.4. Kết quả chỉ ra rằng các giao thức sử dụng chu kỳ làm việc ngắn như XT-MAC và B-MAC có khả năng tiết kiệm năng lượng vượt trội so với cơ chế cơ bản. Cụ thể, XT-MAC cho thấy hiệu quả cao trong các kịch bản lưu lượng thấp nhờ việc giảm thiểu thời gian nghe nhàn rỗi. Giao thức MAC chuẩn 802.15.4, mặc dù cũng rất hiệu quả, nhưng có thể tiêu thụ nhiều năng lượng hơn cho các gói tin điều khiển (beacon) trong chế độ đồng bộ. Việc lựa chọn giao thức MAC tối ưu phụ thuộc vào đặc điểm lưu lượng của ứng dụng cụ thể.

VI. Kết luận và hướng phát triển cho giao thức WSN tương lai

Nghiên cứu này đã phân tích và đánh giá sâu sắc một số giao thức tiết kiệm năng lượng tiêu biểu cho mạng cảm biến không dây (WSN) ở cả lớp mạng và lớp MAC. Kết quả cho thấy các phương pháp định tuyến phân cấp hướng sự kiện như ARPEES và EMRP, cùng với các giao thức MAC tiết kiệm năng lượng như XT-MAC, đóng vai trò quyết định trong việc tối ưu hóa năng lượng và kéo dài tuổi thọ mạng. Việc lựa chọn và kết hợp các giao thức phù hợp cho từng lớp là chìa khóa để xây dựng một hệ thống WSN bền vững và hiệu quả. Trong tương lai, hướng nghiên cứu sẽ tập trung vào việc phát triển các giao thức thông minh hơn, có khả năng tự thích ứng với sự thay đổi của môi trường và yêu cầu ứng dụng. Sự hội tụ của IoT và mạng cảm biến mở ra nhiều thách thức mới về khả năng mở rộng, bảo mật và chất lượng dịch vụ (QoS), đòi hỏi các giải pháp tiết kiệm năng lượng phải toàn diện và linh hoạt hơn. Các kỹ thuật học máy (Machine Learning) cũng hứa hẹn sẽ được áp dụng để tối ưu hóa việc ra quyết định định tuyến và quản lý năng lượng một cách thông minh.

6.1. Tóm tắt kết quả chính và những đóng góp của nghiên cứu

Nghiên cứu đã chỉ ra rằng định tuyến phân cấp và phân cụm trong WSN là chiến lược hiệu quả để cân bằng tải và giảm tiêu thụ năng lượng. Các giao thức hướng sự kiện tỏ ra ưu việt hơn trong các ứng dụng giám sát không liên tục. Ở lớp MAC, các kỹ thuật chu kỳ làm việc (duty-cycling) là bắt buộc để giảm lãng phí do nghe nhàn rỗi. Các kết quả mô phỏng WSN đã cung cấp bằng chứng định lượng về hiệu suất của từng giao thức, giúp đưa ra các khuyến nghị thực tiễn cho việc thiết kế và triển khai mạng. Đóng góp chính của nghiên cứu là một cái nhìn tổng thể và so sánh chi tiết, giúp các nhà phát triển lựa chọn thuật toán định tuyến và giao thức MAC phù hợp nhất.

6.2. Xu hướng tương lai Tích hợp IoT và mạng cảm biến không dây

Tương lai của WSN gắn liền với sự phát triển của Internet vạn vật (IoT). Khi hàng tỷ thiết bị kết nối, IoT và mạng cảm biến sẽ tạo ra một lượng dữ liệu khổng lồ. Điều này đặt ra yêu cầu cao hơn về khả năng mở rộng và hiệu quả năng lượng trong WSN. Các hướng nghiên cứu trong tương lai sẽ bao gồm: các giao thức nhận biết ngữ cảnh (context-aware), các kỹ thuật thu hoạch năng lượng (energy harvesting) để cung cấp nguồn năng lượng bền vững cho nút cảm biến, và các cơ chế bảo mật nhẹ (lightweight security) nhưng vẫn đảm bảo an toàn, đồng thời tối ưu hóa cho các thiết bị có tài nguyên hạn chế. Việc phát triển các giao thức có thể hoạt động hiệu quả trong môi trường không đồng nhất, kết hợp nhiều loại cảm biến và thiết bị IoT, sẽ là một trọng tâm quan trọng.

Nội dung chính

Tổng quan nghiên cứu

Trong mạng cảm biến không dây (WSN), hơn 70% tổng năng lượng tiêu thụ bắt nguồn từ hoạt động của khối thu phát vô tuyến. Các nút cảm biến thường được triển khai tại những khu vực có địa hình hiểm trở, diện tích rộng lớn và vận hành bằng nguồn pin giới hạn, trong khi tuổi thọ mạng yêu cầu duy trì liên tục từ 1 đến 10 năm. Rào cản kỹ thuật lớn nhất hiện nay nằm ở lớp điều khiển truy nhập môi trường (MAC) và lớp mạng, nơi các hiện tượng như nghe nhàn rỗi, xung đột gói tin, nghe lỏm và chi phí bản tin điều khiển dư thừa làm cạn kiệt nguồn năng lượng nhanh chóng.

Mục tiêu cốt lõi của nghiên cứu là phân tích, mô hình hóa và đánh giá định lượng hiệu quả tiêu hao năng lượng của các giao thức lớp MAC chuyên dụng gồm XT-MAC, B-MAC, chuẩn IEEE 802.15.4, kết hợp cùng các thuật toán định tuyến phân cụm theo sự kiện như ARPEES và EMRP. Nghiên cứu tập trung giải quyết bài toán cân bằng năng lượng và kéo dài thời gian sống của toàn mạng mà vẫn đảm bảo độ tin cậy truyền dữ liệu.

Phạm vi nghiên cứu được thực hiện thông qua mô phỏng thực nghiệm chuyên sâu trên không gian mạng cảm biến diện rộng, hoạt động trên dải tần số 2.4 GHz với tốc độ truyền dữ liệu 250 kbps. Ý nghĩa thực tiễn của công trình thể hiện qua việc cung cấp giải pháp tối ưu giúp giảm khoảng 35% năng lượng hao phí vô ích ở trạng thái nghỉ, duy trì độ trễ gói tin trung bình dưới 100 ms và bảo đảm tỷ lệ truyền tin thành công đạt trên 95%, đóng góp nền tảng quan trọng cho các hệ thống IoT và quan trắc môi trường bền vững.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết điều khiển truy nhập môi trường (MAC Protocol Theory) và lý thuyết định tuyến phân cấp hướng sự kiện (Event-Driven Routing Theory) trong mạng WSN. Các mô hình và giao thức chính được khảo sát bao gồm:

• Giao thức XT-MAC: Áp dụng cơ chế chu kỳ hoạt động ngắn (Duty Cycle) nhằm giảm thiểu tối đa trạng thái nghe nhàn rỗi của nút cảm biến.
• Giao thức B-MAC: Ứng dụng kỹ thuật nghe công suất thấp (Low Power Listening - LPL) kết hợp đánh giá kênh truyền rõ ràng (Clear Channel Assessment - CCA).
• Chuẩn giao tiếp IEEE 802.15.4 / ZigBee: Khai thác cơ chế đa truy nhập cảm nhận sóng mang tránh xung đột (CSMA/CA) cùng cấu trúc siêu khung có khe thời gian đảm bảo (GTS) trong khoảng cách truyền từ 10m đến 75m.
• Giao thức định tuyến ARPEES và EMRP: Phân cụm động dựa trên sự kiện và định tuyến mạng lưới nhận biết năng lượng (Energy-Aware Routing), cho phép cân bằng tải giữa các nút chuyển tiếp (Relay Node) và nút dự trữ (Backup Node).

Các khái niệm then chốt xuyên suốt luận văn gồm: nghe nhàn rỗi (Idle Listening), nghe lỏm (Overhearing), năng lượng dư thừa (Residual Energy), và khoảng mốc báo (Beacon Interval).

Phương pháp nghiên cứu

Nguồn dữ liệu của đề tài được trích xuất từ các kịch bản mô phỏng mạng sự kiện rời rạc trên phần mềm chuyên dụng OMNeT++.

• Cỡ mẫu và cách chọn mẫu: Nghiên cứu thiết lập mô hình thử nghiệm với cỡ mẫu gồm 100 đến 500 nút cảm biến phân bố ngẫu nhiên trong không gian địa lý 500m x 500m, sử dụng phương pháp chọn mẫu ngẫu nhiên phân tán để phản ánh sát thực tế triển khai thực địa.
• Lý do lựa chọn phương pháp phân tích: Phần mềm OMNeT++ sở hữu cấu trúc mô-đun linh hoạt, mô phỏng chính xác các thông số vật lý của bộ thu phát vô tuyến CC1000 và các tham số chuẩn IEEE 802.15.4 tại băng tần 2.4 GHz.
• Phương pháp phân tích: Kết hợp phương pháp định lượng so sánh đa tiêu chí giữa các giao thức theo 4 trục tham số chính: năng lượng còn lại, tỷ lệ mất gói, độ trễ truyền thông và số lượng nút ngừng hoạt động (nút chết). Quá trình khảo sát và thu thập dữ liệu được thực hiện liên tục trong timeline nghiên cứu kéo dài 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng đã ghi nhận 4 phát hiện quan trọng:

1. Hiệu quả tiết kiệm năng lượng vượt trội của XT-MAC: So với chuẩn IEEE 802.15.4 truyền thống, giao thức XT-MAC giúp duy trì mức năng lượng còn lại cao hơn khoảng 35% và cao hơn giao thức B-MAC khoảng 22% sau 1000 chu kỳ hoạt động, nhờ tối ưu hóa chu kỳ ngủ nghỉ của thiết bị.
2. Khả năng cân bằng tải của giao thức EMRP: Khi tích hợp EMRP cùng XT-MAC, mức tiêu thụ năng lượng toàn mạng giảm thêm khoảng 18% so với giao thức ARPEES. Thuật toán tự động kích hoạt chuyển đổi giữa nút chuyển tiếp và nút dự trữ khi mức chênh lệch năng lượng đạt ngưỡng 0.5% mức năng lượng ban đầu (tương đương sau 5 đến 6 lần truyền).
3. Gia tăng thời gian sống của mạng: Thời gian duy trì hoạt động của mạng WSN sử dụng giao thức kết hợp tăng khoảng 40% so với các giải pháp định tuyến phẳng như SPIN hay Directed Diffusion. Tỷ lệ nút chết trong 500 chu kỳ đầu tiên được kiểm soát ở mức dưới 3%.
4. Bảo đảm chất lượng dịch vụ (QoS): Tỷ lệ mất gói dữ liệu trung bình được kiểm soát ở mức thấp dưới 3.5%, trong khi độ trễ truyền dữ liệu đa chặng chỉ tăng nhẹ khoảng 12 ms, bảo đảm hoàn toàn yêu cầu truyền thông thời gian thực.

Thảo luận kết quả

Nguyên nhân chính giúp XT-MAC và EMRP đạt hiệu năng cao là nhờ loại bỏ gần như hoàn toàn hiện tượng nghe nhàn rỗi và hạn chế các bản tin quảng bá tìm đường lặp lại (RELAY_REQUEST). Cơ chế phân cụm hướng sự kiện chỉ đánh thức các nút trong vùng chịu tác động, giữ các vùng còn lại ở trạng thái ngủ sâu.

Khi so sánh với các công bố quốc tế về tối ưu hóa mạng cảm biến, kết quả nghiên cứu hoàn toàn tương đồng về xu hướng tiết kiệm năng lượng nhưng có bước tiến bộ hơn về tốc độ hội tụ cấu trúc mạng lưới hai mức.

Dữ liệu mô phỏng có thể được trực quan hóa thông qua biểu đồ đường thể hiện hàm suy giảm năng lượng còn lại theo thời gian và bảng so sánh ma trận 5 tiêu chí kỹ thuật (năng lượng tiêu thụ, tỷ lệ lỗi gói, độ trễ, số nút sống sót và thông lượng mạng), giúp các kỹ sư dễ dàng quan sát điểm cân bằng tối ưu giữa năng lượng và hiệu năng.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 giải pháp hành động cụ thể nhằm nâng cao hiệu quả ứng dụng thực tế:

• Tích hợp thuật toán chu kỳ hoạt động ngắn vào firmware chip vô tuyến: Nâng cấp lớp điều khiển MAC trên các dòng vi điều khiển IoT thương mại nhằm cắt giảm thêm 15% năng lượng tiêu hao ở chế độ chờ. Thời gian hoàn thành trong vòng 6 tháng, do các kỹ sư phần mềm nhúng tại các doanh nghiệp công nghệ thực hiện.
• Triển khai cơ chế định tuyến dự phòng đa đường EMRP trên thiết bị Gateway: Cấu hình bảng định tuyến nhận biết năng lượng tại các trạm chuyển tiếp để giảm 25% độ trễ xử lý gói tin. Thời gian thực hiện trong vòng 9 tháng, do nhóm phát triển hệ thống mạng viễn thông chủ trì.
• Ứng dụng mô-đun phần cứng thu phát công suất cực thấp: Chuyển đổi sang các dòng chip thu phát RF thế hệ mới có dòng tiêu thụ dưới 15 mA ở chế độ truyền và nhận tín hiệu, hướng tới mục tiêu kéo dài tuổi thọ pin lên trên 5 năm. Thời gian triển khai thử nghiệm trong 12 tháng, giao cho các phòng nghiên cứu phần cứng phụ trách.
• Chuẩn hóa quy trình khảo sát và định vị nút cảm biến: Ban hành tài liệu hướng dẫn kỹ thuật về mật độ phân bổ nút (khoảng cách tối ưu từ 20m đến 50m) trong nông nghiệp công nghệ cao và quan trắc môi trường. Thời gian hoàn thiện trong vòng 3 tháng, do các chuyên gia mạng không dây và cơ quan quản lý viễn thông phối hợp ban hành.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn cao cho 4 nhóm đối tượng:

• Kỹ sư phát triển hệ thống IoT và phần mềm nhúng: Nắm bắt phương pháp lập trình tối ưu hóa chu kỳ thức ngủ của chip RF, áp dụng trực tiếp để thiết kế các thiết bị cảm biến tiêu thụ điện năng cực thấp.
• Nhà nghiên cứu và học viên cao học chuyên ngành Điện tử - Viễn thông: Sử dụng luận văn như tài liệu tham khảo chuẩn mực về mô hình hóa WSN trên phần mềm OMNeT++, phục vụ công tác nghiên cứu chuyên sâu về giao thức Cross-layer.
• Doanh nghiệp giải pháp nông nghiệp thông minh và nhà thông minh (Smart Home): Khai thác cấu trúc mạng ZigBee và IEEE 802.15.4 để xây dựng hệ thống cảm biến giám sát nhiệt độ, độ ẩm với chi phí vận hành thấp và độ ổn định cao.
• Đơn vị quản lý môi trường và an ninh quốc phòng: Ứng dụng mô hình mạng cảm biến phân tán để giám sát thiên tai, cảnh báo lũ lụt và trinh sát diện rộng với chu kỳ bảo trì nguồn pin kéo dài từ 3 đến 5 năm.

Câu hỏi thường gặp

• Tại sao việc tiết kiệm năng lượng ở lớp MAC lại đóng vai trò quyết định trong mạng WSN? Lớp MAC trực tiếp điều khiển hoạt động bật tắt của bộ thu phát vô tuyến, vốn chiếm hơn 70% tổng năng lượng tiêu thụ của nút cảm biến. Việc kiểm soát tốt thời gian nghe nhàn rỗi và hạn chế xung đột truyền tin tại lớp MAC giúp giảm tới 40% hao phí năng lượng không cần thiết.

• Giao thức XT-MAC có điểm gì vượt trội so với chuẩn IEEE 802.15.4 thông thường? XT-MAC sử dụng cơ chế chu kỳ hoạt động ngắn, cho phép các nút cảm biến duy trì thời gian ngủ dài hơn khi không có dữ liệu truyền. Trong thực tế mô phỏng, XT-MAC giúp duy trì mức năng lượng còn lại cao hơn khoảng 35% so với IEEE 802.15.4 sau 1000 chu kỳ truyền dữ liệu.

• Thuật toán EMRP chuyển đổi giữa nút chuyển tiếp và nút dự trữ dựa trên nguyên lý nào? EMRP theo dõi liên tục năng lượng tiêu hao sau mỗi lần truyền tin. Khi hiệu số năng lượng giữa nút chuyển tiếp và nút dự trữ giảm xuống dưới ngưỡng 0.5% mức năng lượng ban đầu (khoảng 5 đến 6 lần truyền), vai trò của hai nút sẽ tự động hoán đổi để chia sẻ tải và tránh hiện tượng kiệt pin cục bộ.

• Công cụ mô phỏng OMNeT++ mang lại lợi ích gì trong việc đánh giá giao thức WSN? OMNeT++ cung cấp môi trường mô phỏng sự kiện rời rạc với độ chính xác cao về đặc tính vật lý vô tuyến, dải tần 2.4 GHz và giao thức IEEE 802.15.4. Công cụ này cho phép thiết lập linh hoạt các kịch bản thử nghiệm từ 100 đến 500 nút với chi phí thấp và độ tin cậy khoa học cao.

• Các kết quả trong luận văn có thể triển khai trên mạng IoT thực tế được không? Hoàn toàn khả thi vì các giao thức khảo sát đều tương thích với phần cứng cảm biến chuẩn công nghiệp như dòng CC1000 và chuẩn IEEE 802.15.4. Các giải pháp chỉ yêu cầu cập nhật lại thuật toán điều khiển trong firmware mà không cần thay đổi phần cứng vật lý.

Kết luận

• Luận văn đã phân tích toàn diện các thách thức tiêu hao năng lượng tại lớp MAC và lớp mạng trong môi trường WSN.
• Xây dựng thành công mô hình mô phỏng chuyên sâu trên OMNeT++, đánh giá định lượng hiệu năng của các giao thức XT-MAC, B-MAC, IEEE 802.15.4, ARPEES và EMRP.
• Chứng minh tính ưu việt của giải pháp kết hợp XT-MAC và EMRP, giúp tiết kiệm hơn 30% năng lượng và kéo dài tuổi thọ toàn mạng thêm 40%.
• Đóng góp bộ công thức toán học và tiêu chí chọn nút chuyển tiếp, nút dự trữ phục vụ thiết kế giao thức mạng không dây thế hệ mới.
• Đề xuất lộ trình thử nghiệm thực địa trên các thiết bị phần cứng thực tế trong thời gian từ 6 đến 12 tháng tới.

Các nhà phát triển hệ thống, kỹ sư IoT và đơn vị nghiên cứu quan tâm có thể khai thác ngay các thuật toán và mô hình mô phỏng trong luận văn này để tối ưu hóa hiệu năng cho các dự án mạng cảm biến không dây hiện đại.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: TỔNG QUAN VỀ MẠNG CẢM BIẾN KHÔNG DÂY 1. Mô hình của mạng cảm biến không dây Cuộc cánh mạng kỹ thuật số của thế kỷ 21 đã và đang diễn ra với tốc độ và quy mô lớn hơn nhiều so với cuộc cách mạng kỹ thuật số trước đây. Những tiến bộ vượt bậc trong công nghệ gần đây nói chung và sự hội tụ của hệ thống các công nghệ như kỹ thuật vi điện tử, công nghệ mạch tích hợp, giao tiếp không dây, công nghệ nano, vi mạch cảm biến, xử lý và tính toán tín hiệu nói riêng, đã tạo tiền đề cho những thiết bị cảm biến có kích thước nhỏ, đa chức năng, công suất tiêu thụ thấp ra đời. Mạng cảm biến không dây có thể hiểu đơn giản là mạng của các đối tượng thông minh.

Trong đó mỗi nút mạng cảm biến không dây bao gồm một bộ thu phát vô tuyến, một bộ vi xử lý và các cảm biến. Mạng cảm biến liên kết các nút cảm biến với nhau thông qua giao tiếp không dây trong đó các nút trong mạng thường là các (thiết bị) đơn giản, nhỏ gọn, giá thành thấp, đa chức năng, công suất tiêu thụ thấp và có số lượng lớn, được phân bố một cách không có hệ thống (non-topology) trên một diện tích rộng lớn (phạm vi hoạt động rộng), sử dụng nguồn năng lượng hạn chế (pin), có thời gian hoạt động lâu dài (vài tháng đến vài năm) có nhiệm vụ cảm nhận, đo đạc, tính toán, thu thập, tập trung dữ liệu để đưa ra các quyết định toàn cục về môi trường tự nhiên [3]. Các nút cảm biến thường có chức năng sensing (sensor node): cảm ứng, quan sát môi trường xung quanh như: nhiệt độ, độ ẩm, ánh sáng. theo dõi hay định vị các mục tiêu cố định hoặc di động.

Các nút giao tiếp ad-hoc với nhau và truyền dữ liệu về trung tâm (base station) một cách gián tiếp bằng kỹ thuật đa chặng như hình 1. Trang 12 Luận văn tốt nghiệp Hình 1.1 Mô hình mạng cảm biến không dây. Qua đó ta thấy rằng, các nút cảm biến được bố trí ở vị trí xa, khó đi lại hoặc không thuận lợi cho việc cung cấp nguồn năng lượng cho các nút cảm biến. Bởi vậy, việc tiết kiệm năng lượng tiêu thụ hiệu quả là chủ đề nghiên cứu rất được quan tâm trong lĩnh vực mạng cảm biến không dây, trong đó có chủ đề kỹ thuật định tuyến tối ưu năng lượng trong mạng cảm biến không dây.

Đặc điểm của mạng cảm biến không dây Khác với mạng cảm biến thông thường, mạng cảm biến không dây triển khai trên một phạm vi rộng, số lượng node mạng lớn và được phân bố một cách tương đối ngẫu nhiên có những đặc điểm như sau: Chi phí thấp: trong WSN thường là hàng trăm hoặc hàng ngàn các nút cảm biến được triển khai để đo bất kỳ môi trường vật lý nào. Để giảm tổng chi phí của toàn bộ mạng lưới chi phí của nút cảm biến phải được giữ ở mức khả thi. Năng lượng hiệu quả: Năng lượng trong WSN được sử dụng cho các mục đích khác nhau mục đích như tính toán, truyền thông và lưu trữ. Nút cảm biến tiêu thụ năng lượng nhiều hơn so với bất kỳ giao tiếp khác.

Vì thế, các giao thức và sự phát triển thuật toán nên xem xét tiêu thụ điện năng trong giai đoạn thiết kế. Công suất tính toán: bình thường nút có giới hạn tính toán như chi phí và năng lượng cần phải được xem xét. Trang 13 Luận văn tốt nghiệp Khả năng truyền thông: WSN thường giao tiếp sử dụng sóng vô tuyến qua một kênh không dây. Nó có thể giao tiếp trong phạm vi ngắn, hẹp và băng thông rộng.

Kênh truyền thông có thể là hai chiều hoặc đơn hướng. Với những người không được giám sát và thù địch môi trường vận hành thì rất khó chạy WSN trơn tru.Vì vậy, phần cứng và phần mềm để truyền thông phải có để xem xét tính mạnh mẽ, an ninh và khả năng phục hồi. Bảo mật: Mỗi nút cảm biến phải có cơ chế bảo mật đủ để ngăn chặn truy cập trái phép, tấn công, và thiệt hại không chủ ý của thông tin bên trong nút cảm biến. Phân biệt cảm biến và xử lý: số lượng lớn nút cảm biến được phân phối thống nhất hoặc ngẫu nhiên.

WSN mỗi node có khả năng thu thập, phân loại, xử lý, tập hợp và gửi dữ liệu đến bộ thu nhận (sink). Vì vậy phân phối cảm nhận cung cấp sự vững mạnh cho hệ thống. Nền mạng liên kết động: nói chung WSN là động mạng. Nút cảm biến có thể bị hỏng do pin cạn kiệt hoặc các trường hợp khác, kênh truyền thông có thể bị gián đoạn cũng như nút cảm biến bổ sung có thể được thêm vào mạng dẫn đến những thay đổi thường xuyên trong cấu trúc mạng.

Vì vậy, các nút WSN phải được nhúng với chức năng của cấu hình lại, tự điều chỉnh. Truyền thông đa chiều: một số lượng lớn các nút cảm biến được triển khai trong WSN. Vì vậy, cách thức khả thi để giao tiếp với sinker hoặc trạm cơ sở là để có sự trợ giúp của một nút trung gian thông qua đường dẫn định tuyến. Nếu cần giao tiếp với các nút khác hoặc trạm cơ sở đó là vượt ra ngoài tần số vô tuyến của nó phải thông qua các định tuyến đa chiều bằng nút trung gian.

Định hướng ứng dụng: WSN khác với mạng thông thường do tính chất của nó. Nó phụ thuộc rất cao về các ứng dụng từ quân đội, môi trường cũng như ngành y tế. Các nút được triển khai ngẫu nhiên và kéo dài tùy thuộc vào loại ứng dụng. Kích thước vật lý nhỏ: các nút cảm biến nói chung có kích thước nhỏ với phạm vi hạn chế.

Do kích thước và năng lượng của nó là có hạn làm cho khả năng truyền thông thấp. Các tham số cần quan tâm của mạng, để có giải pháp nhằm nâng cao hiệu quả và kéo dài thời gian sống của mạng bao gồm: Hiệu quả sử dụng năng lượng; Thời gian sống; Năng lượng cho việc truyền một đơn vị dữ liệu; Trễ gói tin; Độ tin cậy. Trang 14 Luận văn tốt nghiệp 1. Cấu trúc mạng cảm biến.

Kiến trúc giao thức mạng cảm biến không dây Kiến trúc giao thức áp dụng cho WSN được trình bày trong hình 1. Kiến trúc này bao gồm các lớp và các mặt phẳng quản lý. Các mặt phẳng quản lý này làm cho các nút có thể làm việc cùng nhau theo cách có hiệu quả nhất, định tuyến dữ liệu trong mạng cảm biến di động và chia sẻ tài nguyên giữa các nút cảm biến. Kiến trúc giao thức mạng cảm biến.

Mặt phẳng quản lý công suất: Quản lý cách cảm biến sử dụng nguồn năng lượng của nó. Ví dụ : Nút cảm biến có thể tắt bộ thu sau khi nhận được một bản tin. Khi mức công suất của nút cảm biến thấp, nó sẽ quảng bá sang các nút cảm biến lân cận để thông báo rằng mức năng lượng của nó thấp và nó không thể tham gia vào quá trình định tuyến. Mặt phẳng quản lý di động: Có nhiệm vụ phát hiện và đăng ký sự chuyển động của các nút cảm biến.

Các nút cảm biến giữ nhiệm vụ theo dõi xem nút nào là nút hàng xóm của chúng. Mặt phẳng quản lý: Cân bằng và sắp xếp nhiệm vụ cảm biến giữa các nút trong một vùng quan tâm. Không phải tất cả các nút cảm biến đều thực hiện nhiệm vụ cảm nhận ở cùng một thời điểm. Lớp vật lý Lớp vật lý xác định tần số vô tuyến vật lý mà tại đó sóng vô tuyến hoạt động, phương thức điều chế vô tuyến và mã hóa tín hiệu vô tuyến.

Trang 15 Luận văn tốt nghiệp Lớp vật lý của WSN tuân theo chuẩn IEEE 802.4 hoạt động trên 3 băng tần số vô tuyến được cấp phép miễn phí. Bởi vì những điều chỉnh vô tuyến cục bộ, nên tần số chính xác là khác nhau ở những nơi khác nhau trên thế giới. Tại Hoa Kỳ, IEEE 802.4 sử dụng băng tần 902-928MHz.Tại châu Âu,802.4 sử dụng băng tần 868- 868. Phần còn lại của thế giới, 802.4 sử dụng băng tần 2400-2483.4 định nghĩa 26 kênh khác nhau hoạt động.

Trong mỗi băng tần, có một số kênh quy định, như trong hình 1. Channel 0 được quy định chỉ ở châu Âu, và nằm trên băng 868MHz. Các kênh từ 1-10 được quy định chỉ ở Hoa Kỳ trên băng 902-982MHz. Khoảng cách giữa các kênh là 2MHz.

Các kênh từ 11-26 được quy định trên băng tần 2,4 GHz. Các kênh được định nghĩa với khoảng cách giữa các kênh là 5MHz.4 sử dụng hai loại điều chế vô tuyến, tùy thuộc vào tần số kênh. Các kênh từ 0-10 sử dụng khoá dịch pha nhị phân (BPSK), trong khi đó các kênh từ 11-26 sử dụng khoá dịch pha vuông góc (QPSK). Trên tất cả các kênh, IEEE 802.4 sử dụng điều chế trải phổ chuỗi trực tiếp (DSSS).3 Phân chia kênh vô tuyến trong dải 24Ghz.

Giống như kỹ thuật điều chế, tốc độ bit là phụ thuộc vào kênh vô tuyến. Tốc độ bit của kênh là 0 là 20000 bit/s. Đối với các kênh từ 1-10, tốc độ bit là 40000 bit/s, và cho các kênh 11-26 tốc độ bit là 250. Trang 16 Luận văn tốt nghiệp Các kênh vô tuyến IEEE 802.4 trong băng tần 2.4GHz chia sẻ tần số vô tuyến của chúng với 802.11(WiFi) và có một sự chồng lấn với các kênh 802.11 có một công suất đầu ra cao hơn nhiều, nên lưu lượng 802.11 làm nhiễu lưu lượng theo chuẩn 802.3 cho thấy sự chồng lấn giữa 802.

Tất cả kênh 802.4 ngoại trừ kênh 25 và 26 được bao bọc bởi các kênh 802. Khi các kênh 1, 6 và 11 của 802.11 được sử dụng, thì có 2 kênh của 802.4 (là kênh 15 và 20) không thấy sự can nhiễu từ lưu lượng 802. Tuy nhiên, việc gán các kênh này tùy thuộc vào những thay đổi ở những khu vực pháp lý khác nhau và có thể thay đổi theo thời gian. Kênh 25 và 26 không được bao bọc bởi các kênh 802.

Khi các kênh 1, 6 và 11 của 802.11 được sử dụng, hai kênh 15 và 20 của 802.4 không bị ảnh hưởng bởi 802. Lớp liên kết dữ liệu Mục đích của lớp liên kết dữ liệu (MAC) là để kiểm soát truy cập vào các kênh truyền vô tuyến. Bởi vì kênh truyền vô tuyến được chia sẻ giữa tất cả các nút gửi và nút nhận trong vùng lân cận của chúng với nhau, lớp MAC cung cấp cơ chế cho các nút xác định khi nào kênh là nhàn rỗi và khi nào là an toàn để gửi các bản tin.4 MAC cung cấp việc quản lý truy cập kênh, xác nhận sự hợp lệ các khung đến và xác nhận sự tiếp nhận khung.
