Nghiên cứu Đinh Văn Tương: Tổng quan và phương pháp thực nghiệm

Gần đây, các hệ màng mỏng từ dạng hạt FM-O được nghiên cứu khá nhiều vì các đặc tính lý thú của chúng. 81 trang · 2016.

• Tác giả: Đinh Văn Tương
• Trường học: Trường Đại Học
• Chuyên ngành: Vật Lý
• Đề tài: Nghiên Cứu Về Đinh Văn Tương Và Các Phương Pháp Thực Nghiệm
• Loại tài liệu: Luận Văn
• Năm xuất bản: 2016
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. CHƯƠNG I: TỔNG QUAN
• 1.1. Giới thiệu về các trúc màng mỏng từ dạng hạt
• 1.2. Hiệu ứng từ điện trở xuyên ngầm
• 1.2.1. Hiệu ứng xuyên ngầm lượng tử trong các cấu trúc MTJ
• 1.3. Phổ trở kháng phức ở các hệ dạng hạt
• 1.3.1. Tổng quan lý thuyết
• 2. CHƯƠNG II: CÁC PHƯƠNG PHÁP THỰC NGHIỆM
• 2.1. Công nghệ chế tạo mẫu
• 2.1.1. Kỹ thuật phún xạ catot
• 3. CHƯƠNG III: KẾT QUẢ VÀ THẢO LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu Tổng quan Nghiên cứu về Đinh Văn Tương

Gần đây, các hệ màng mỏng từ dạng hạt FM-O được nghiên cứu khá nhiều vì các đặc tính lý thú của chúng. Tại viện Itims, trường Đại học Bách Khoa Hà Nội đã có một số nghiên cứu về hệ màng mỏng FM-O, chẳng hạn như nghiên cứu từ điện trở xuyên ngầm phụ thuộc spin trong màng mỏng dạng hạt Co-Al2O3 trong luận văn của tác giả Triệu Tiến Dũng, nghiên cứu màng mỏng từ dạng hạt M-Al-O của tác giả Lưu Văn Thiêm, nghiên cứu hệ dạng hạt Co/Co-Al2O3-Co trong luận văn của tác giả Lương Văn Sử. Trong các nghiên cứu trước đây về màng từ dạng hạt FM-O, các tác giả tập trung vào các tính chất xuyên ngầm của vật liệu, vì đây là tính chất quan trọng trong việc nghiên cứu các hệ MTJ và các hệ màng mỏng từ dạng hạt.

1.1. Tìm hiểu về Nhà Sử học Đinh Văn Tương

Hiện tại, chưa có nhiều thông tin chi tiết về tiểu sử và sự nghiệp của nhà sử học Đinh Văn Tương trong tài liệu này. Cần tham khảo thêm các nguồn sử liệu khác để có cái nhìn toàn diện hơn về cuộc đời và đóng góp của ông cho nền lịch sử Việt Nam. Nghiên cứu thêm về các tác phẩm của ông sẽ giúp hiểu rõ hơn về quan điểm của Đinh Văn Tương về các sự kiện lịch sử.

1.2. Ý nghĩa của Phương pháp Thực nghiệm trong Sử học

Phương pháp thực nghiệm đóng vai trò quan trọng trong việc kiểm chứng lịch sử. Việc sử dụng các phương pháp khoa học khác nhau để phân tích nguồn sử liệu giúp tăng cường tính khách quan trong nghiên cứu lịch sử. Đồng thời, kết hợp với các phương pháp khác như phương pháp so sánh trong lịch sử sẽ giúp có được kết quả nghiên cứu đáng tin cậy.

II. Thách thức và Vấn đề trong Nghiên cứu Lịch sử Việt Nam

Một điểm đáng chú ý đối với tính chất điện môi của các ôxýt như Al2O3 là, gần đây người ta quan sát thấy rằng hằng số điện môi (k = ε/ε0) của Al2O3, εAl2O3, có thể tăng lên rất mạnh, hàng nghìn lần, khi tạo ra được các chùm nguyên tử Ag phân tán ở trong nền ôxýt, ứng với hằng số điện môi mới là εAgAl2O3. Những vật liệu như thế được gọi là vật liệu hằng số điện môi cao, hoặc siêu cao (hight-k, super-k). Đây sẽ là loại vật liệu điện tử có thể tạo ra những siêu tụ điện (super-capacitor) có khả năng tích trữ năng lượng điện (điện dung) rất lớn. Tuy nhiên, cho đến nay vẫn chưa có nghiên cứu ở các luận văn nào hướng tới tìm hiểu tính chất điện môi của hệ Co-Al2O3.

2.1. Độ tin cậy của Nguồn Sử Liệu Phân tích và Kiểm chứng

Việc đánh giá nguồn sử liệu là bước quan trọng để đảm bảo tính khách quan trong nghiên cứu lịch sử. Các nhà sử học cần xem xét cẩn thận nguồn gốc, mục đích và độ tin cậy của từng tài liệu. Các nguồn sử liệu khác nhau cần được so sánh và đối chiếu để xác định sự chính xác của thông tin.

2.2. Tính chủ quan và Cách giải quyết trong Sử học

Tính chủ quan trong nghiên cứu lịch sử là một thách thức lớn. Các nhà sử học cần ý thức về những thành kiến cá nhân và cố gắng tiếp cận các sự kiện một cách khách quan nhất có thể. Việc sử dụng nhiều nguồn sử liệu và các phương pháp phân tích khác nhau có thể giúp giảm thiểu ảnh hưởng của tính chủ quan.

2.3. Ứng dụng Nghiên cứu Định lượng trong Lịch sử

Nghiên cứu định lượng lịch sử là một phương pháp tiếp cận mới, sử dụng các kỹ thuật thống kê và mô hình hóa để phân tích dữ liệu lịch sử. Phương pháp này có thể giúp xác định các xu hướng và mối quan hệ giữa các sự kiện một cách chính xác hơn. Tuy nhiên, cần cẩn trọng khi sử dụng phương pháp này, đảm bảo dữ liệu được thu thập và xử lý một cách chính xác.

III. Áp dụng Phương pháp Thực nghiệm trong Nghiên cứu Sử liệu

Mặc dù luận văn của Lương Văn Sử [26] đã bắt đầu có nhắc đến việc bắt đặt cơ sở để tiếp cận tìm hiểu về sự thay đổi đối với εAl2O3 của Al2O3 khi có mặt các hạt sắt từ nano Co; và hơn nữa, thử tìm hiểu sự phụ thuộc từ trường của hằng số điện môi ε Co-Al2O3 thông qua điện dung C của cấu trúc Co/Co-Al2O3/Co. Do điều kiện nghiên cứu còn chưa được thuận lợi, vấn đề này cho đến nay vẫn còn để ngỏ. Dựa trên sự gợi ý về vấn đề hấp dẫn này, chúng tôi cố gắng thử tiếp tục hướng tới những hệ dạng hạt nano kiểu FM-O, trong đó tiêu biểu là các màng mỏng hệ Co-Al2O3, hy vọng có thể khai thông thêm con đường tiếp cận đến mục đích chính do nhóm nghiên cứu Spintronics nêu ra về khả năng tạo được loại vật liệu có ε cao, hay k, phụ thuộc từ trường.

3.1. Phương pháp Tiếp cận Liên ngành trong Nghiên cứu Lịch sử

Việc kết hợp các lĩnh vực khoa học khác nhau như khảo cổ học, di truyền học và ngôn ngữ học có thể cung cấp những thông tin mới và góc nhìn đa chiều về lịch sử. Phương pháp tiếp cận liên ngành giúp các nhà sử học hiểu rõ hơn về các sự kiện và quá trình lịch sử phức tạp.

3.2. Cách Sử dụng Công cụ Số hóa cho Nghiên cứu Sử liệu

Các công cụ số hóa như cơ sở dữ liệu trực tuyến, phần mềm phân tích văn bản và công cụ tạo hình ảnh 3D có thể hỗ trợ các nhà sử học trong việc tìm kiếm, phân tích và trình bày thông tin lịch sử. Việc sử dụng công cụ số hóa giúp tăng cường hiệu quả và khả năng tiếp cận của nghiên cứu.

IV. Phân tích và Ứng dụng Công trình Nghiên cứu của Tương

Nhằm thực hiện tiếp cận theo chiều hướng của mục tiêu đó, chúng tôi đã đặt vấn đề tiếp tục tạo ra các hạt kim loại có tính sắt từ (FM) khác nhau như Co, Ni, Fe, NiFe, CoFe,... trong nền các ôxýt (O) như Al2O3, SiO2 hay MgO,... để thông qua sự thay đổi các trạng thái tương tác từ tính và sự vận chuyển phụ thuộc spin giữa các hạt nano dưới tác dụng của từ trường ngoài, có thể dẫn đến là làm thay đổi hằng số điện môi của vật liệu. Đó là cơ sở khoa học của loại vật liệu điện môi spin có hằng số điện môi cao (spin-dependent high-k permittivity). Tuy nhiên, trong khuôn khổ của một đề tài luận văn cao học, với thời gian hạn chế và chưa thể hội tụ đủ điều kiện về vật tư và trang thiết bị, chúng tôi chỉ giới hạn nghiên cứu ở luận văn này chỉ trong khuôn khổ chế tạo thành công các màng mỏng có cấu trúc dạng hạt với nền là Al2O3 và các chùm/hạt là Co có tỷ lệ chủ yếu từ rất thấp đến dưới 50% nguyên tử , bằng kỹ thuật phún xạ; từ đó khảo sát một số tính chất tiêu biểu của các màng mỏng này trong một số điều kiện công nghệ nhất định.

4.1. Đánh giá Đóng góp của Công trình Tương cho Sử học

Cần làm rõ đóng góp của Đinh Văn Tương cho nền sử học Việt Nam. Đánh giá tầm quan trọng của các phát hiện, phương pháp nghiên cứu và quan điểm của Đinh Văn Tương về các vấn đề lịch sử. Phân tích sự ảnh hưởng của công trình của ông đến các nhà sử học khác và công chúng.

4.2. Ứng dụng Công trình của Tương vào Nghiên cứu Văn Hóa

Công trình nghiên cứu của Đinh Văn Tương có thể cung cấp những thông tin quan trọng để hiểu rõ hơn về văn hóa Việt Nam. Phân tích các khía cạnh văn hóa được đề cập trong công trình của ông và cách chúng liên kết với các sự kiện lịch sử. Sử dụng công trình của ông để so sánh và đối chiếu với các nền văn hóa khác.

V. Kết luận Nghiên cứu và Hướng phát triển Phương pháp

Đây sẽ là tiền đề để tạo cơ sở tiến sâu hơn nữa đến việc nghiên cứu về loại vật liệu điện môi spin sau này. Luận văn gồm 4 phần, với 3 chương và phần Kết luận chung và Kiến nghị: Chương 1: Tổng quan Chương này giới thiệu những khái niệm cơ bản liên quan tới các hệ màng mỏng FM-O. Nêu một số vấn đề lý thuyết liên quan như tính chất xuyên ngầm trong các cấu trúc dạng hạt, phổ trở kháng phức và đề cập đến hiện tượng hằng số điện môi siêu cao.

5.1. Tổng kết Phương pháp Thực nghiệm và Đánh giá Hiệu quả

Tổng kết các phương pháp thực nghiệm đã được sử dụng trong công trình nghiên cứu và đánh giá hiệu quả của từng phương pháp. Nhấn mạnh những ưu điểm và hạn chế của phương pháp thực nghiệm trong bối cảnh nghiên cứu lịch sử.

5.2. Phát triển Phương pháp Nghiên cứu cho Lịch sử Tương lai

Đề xuất các hướng phát triển phương pháp nghiên cứu lịch sử trong tương lai, bao gồm việc kết hợp các công nghệ mới, tăng cường hợp tác liên ngành và cải thiện khả năng tiếp cận thông tin cho công chúng. Mục tiêu là tạo ra một nền sử học khách quan, chính xác và hấp dẫn hơn.

VI. Phương pháp thực nghiệm Chế tạo Xử lý mẫu Đinh Văn Tương

Chương 2: Các phương pháp thực nghiệm Trình bày các phương pháp thực nghiệm về chế tạo, xử lý, đo đạc và phân tích mẫu được sử dụng trong luận văn. Chương 3: Kết quả và Thảo luận Ở đây trình bày các kết quả nghiên cứu chính của luận văn và thảo luận về các kết quả đó. Những kết quả chính bao gồm đặc trưng về cấu trúc, về các tính chất từ (chủ yếu về quá trình đảo từ M-H của các hạt Co trong nền Al2O3), từ điện trở xuyên ngầm (hiệu ứng TMR), và các đặc trưng điện (I-V, I-V và phổ trở kháng phức CIS) phụ thuộc tỷ phần Co trong Al2O3.

6.1. Chi tiết Kỹ thuật phún xạ Đo đạc từ tính của Đinh Văn Tương

Mô tả chi tiết các kỹ thuật phún xạ được sử dụng để tạo ra các mẫu màng mỏng. Giải thích các thiết bị và phương pháp đo đạc từ tính, bao gồm các thông số được đo và cách chúng được phân tích. Nêu rõ quy trình xử lý mẫu và các điều kiện môi trường trong quá trình thực nghiệm.

6.2.Phân tích Kết quả thí nghiệm về điện học của Tương

Trình bày chi tiết các kết quả thực nghiệm về các tính chất điện của mẫu, bao gồm các biểu đồ I-V, phổ trở kháng phức và các thông số điện khác. Phân tích mối quan hệ giữa các tính chất điện và các yếu tố khác như thành phần vật liệu, cấu trúc màng và điều kiện thực nghiệm. Đánh giá độ tin cậy của các kết quả và so sánh chúng với các nghiên cứu trước đây.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển nhanh chóng của công nghệ vật liệu từ và ứng dụng trong các thiết bị lưu trữ dữ liệu, màng mỏng cấu trúc hạt nano Co-Al₂O₃ đã thu hút sự quan tâm lớn do khả năng điều chỉnh tính chất từ và điện trở xuyên ngầm (TMR). Theo báo cáo của ngành, tỷ lệ nguyên tử Co trong màng ảnh hưởng trực tiếp đến cấu trúc và tính chất vật lý của màng, với tỷ lệ Co dao động từ khoảng 9% đến 54% trong các mẫu nghiên cứu. Mục tiêu nghiên cứu là khảo sát ảnh hưởng của tỷ lệ Co và quá trình xử lý nhiệt đến cấu trúc, hình thái bề mặt, tính chất từ và điện trở xuyên ngầm của màng mỏng Co-Al₂O₃ được chế tạo bằng phương pháp phún xạ catot cao tần (RF sputtering).

Phạm vi nghiên cứu tập trung vào các mẫu màng mỏng được chế tạo trên đế Al₂O₃ trong điều kiện áp suất khí Ar khoảng 6×10⁻⁶ mBar, với các tỷ lệ Co khác nhau và xử lý nhiệt ở nhiệt độ từ 250°C đến 400°C trong vòng 1 giờ. Ý nghĩa của nghiên cứu được thể hiện qua việc tối ưu hóa các thông số chế tạo nhằm nâng cao hiệu suất từ và TMR, góp phần phát triển các thiết bị lưu trữ và cảm biến từ thế hệ mới với hiệu suất cao và ổn định.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên hai lý thuyết chính: hiệu ứng từ điện trở xuyên ngầm (TMR) trong cấu trúc Magnetic Tunnel Junction (MTJ) và cơ chế vận chuyển điện tử kiểu nhảy cóc trong hệ dạng hạt nano. Mô hình Zhang được áp dụng để mô tả sự xuyên ngầm lượng tử của electron qua lớp rào thế, trong đó spin của electron đóng vai trò quyết định đến hiệu ứng TMR. Các khái niệm chính bao gồm:

• Magnetic Tunnel Junction (MTJ): cấu trúc màng mỏng gồm hai lớp ferromagnetic ngăn cách bởi lớp cách điện mỏng.
• Tunneling Magneto Resistance (TMR): sự thay đổi điện trở khi thay đổi hướng từ hóa của các lớp ferromagnetic.
• Cơ chế vận chuyển kiểu nhảy cóc (hopping conduction): vận chuyển điện tử qua các hạt nano phân tán trong nền cách điện.
• Phổ trở kháng phức (Complex Impedance Spectroscopy - CIS): kỹ thuật đo để phân tích các thành phần điện trở và điện dung trong hệ vật liệu.
• Hiệu ứng từ (M-H curve): đặc trưng từ của màng mỏng được đo bằng Vibrating Sample Magnetometer (VSM).

Phương pháp nghiên cứu

Nguồn dữ liệu thu thập từ các mẫu màng mỏng Co-Al₂O₃ được chế tạo bằng kỹ thuật phún xạ catot cao tần RF sputtering trên đế Al₂O₃. Các mẫu được chuẩn bị với tỷ lệ Co thay đổi từ 9% đến 54% nguyên tử, áp suất khí Ar khoảng 6×10⁻⁶ mBar, và xử lý nhiệt ở nhiệt độ 250°C, 300°C, 350°C và 400°C trong 1 giờ.

Phân tích cấu trúc pha và thành phần hóa học được thực hiện bằng phương pháp nhiễu xạ tia X (XRD) và phổ phát xạ tia X năng lượng phân tán (EDS). Hình thái bề mặt và cấu trúc hạt nano được khảo sát bằng hiển vi điện tử quét (SEM) và hiển vi lực nguyên tử (AFM). Tính chất từ được đo bằng máy VSM DMS 880 với từ trường lên đến 4 kOe, trong khi đặc trưng điện trở xuyên ngầm và phổ trở kháng phức được đo bằng hệ thống đo điện AUTO LAB PGS TAT 12 và phổ trở kháng CIS trong dải tần từ 5 Hz đến 13 MHz.

Cỡ mẫu nghiên cứu gồm khoảng 10 mẫu với các tỷ lệ Co và điều kiện xử lý nhiệt khác nhau. Phương pháp chọn mẫu theo thiết kế thí nghiệm có kiểm soát nhằm đánh giá ảnh hưởng của từng yếu tố đến tính chất vật liệu. Phân tích dữ liệu sử dụng phần mềm phù hợp để xử lý phổ XRD, EDS, và các đường cong M-H, I-V, CIS nhằm rút ra các mối quan hệ định lượng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Ảnh hưởng tỷ lệ Co đến thành phần và cấu trúc pha: Kết quả EDS cho thấy tỷ lệ nguyên tử Co trong màng tăng tuyến tính theo diện tích Co trong bia phún xạ, với ví dụ mẫu có 27% nguyên tử Co tương ứng với diện tích Co trong bia khoảng 54%. Phân tích XRD xác nhận sự tồn tại của pha Co dạng fcc cùng với pha α-Al₂O₃ nền, với các đỉnh đặc trưng tại góc 2θ ~25° và ~43°. Kích thước hạt nano Co được ước tính khoảng 5-10 nm theo phương pháp Scherrer.

2. Hình thái bề mặt và cấu trúc hạt nano: Ảnh SEM và AFM cho thấy màng mỏng có cấu trúc hạt nano phân tán trong nền Al₂O₃, kích thước hạt và độ đồng đều tăng khi tỷ lệ Co tăng và sau xử lý nhiệt ở 250°C trong 1 giờ. Độ nhám bề mặt dao động trong khoảng 1.5-3 nm, với sự gia tăng rõ rệt sau xử lý nhiệt, cho thấy sự kết tụ và phát triển hạt Co.

3. Tính chất từ và từ điện trở xuyên ngầm: Đường cong M-H đo bằng VSM cho thấy sự tăng cường từ hóa bão hòa Ms và giảm từ trễ khi tỷ lệ Co tăng từ 9% đến 54%. Ví dụ, mẫu 27% Co có Ms đạt khoảng 300 emu/cm³. Hiệu ứng TMR được đo trong dải từ trường ±4 kOe, với giá trị TMR tối đa đạt khoảng 25% ở mẫu có tỷ lệ Co trung bình và xử lý nhiệt thích hợp.

4. Đặc trưng điện và phổ trở kháng phức: Đường cong I-V thể hiện tính phi tuyến đặc trưng của hiệu ứng xuyên ngầm, với điện trở tăng khi giảm tỷ lệ Co. Phổ trở kháng CIS cho thấy sự tồn tại của hai thành phần điện trở và điện dung, với điện trở giảm và điện dung tăng khi tỷ lệ Co tăng, phản ánh sự cải thiện dẫn điện qua các hạt Co. Tần số cộng hưởng điện dung nằm trong khoảng 10 kHz đến 1 MHz.

Thảo luận kết quả

Nguyên nhân chính của sự thay đổi tính chất vật liệu là do sự phân tán và kết tụ hạt Co trong nền Al₂O₃, ảnh hưởng trực tiếp đến cấu trúc pha và hình thái bề mặt. So với các nghiên cứu gần đây, kết quả tương đồng với xu hướng tăng Ms và TMR khi tăng tỷ lệ hạt từ, đồng thời cho thấy xử lý nhiệt giúp cải thiện tính chất từ bằng cách tăng kích thước hạt và giảm khuyết tật.

Dữ liệu có thể được trình bày qua biểu đồ tỷ lệ Co theo diện tích bia và nguyên tử Co trong màng, ảnh SEM và AFM minh họa cấu trúc hạt, đường cong M-H thể hiện đặc trưng từ, và đồ thị I-V cùng phổ trở kháng CIS minh họa tính chất điện. Những kết quả này có ý nghĩa quan trọng trong việc thiết kế màng mỏng từ tính với hiệu suất cao cho các ứng dụng lưu trữ và cảm biến.

Đề xuất và khuyến nghị

1. Tối ưu tỷ lệ Co trong màng mỏng: Đề xuất duy trì tỷ lệ Co trong khoảng 25-30% nguyên tử để đạt được sự cân bằng tối ưu giữa tính chất từ và điện trở xuyên ngầm, với mục tiêu tăng Ms lên trên 300 emu/cm³ và TMR trên 20% trong vòng 6 tháng.

2. Xử lý nhiệt kiểm soát: Áp dụng xử lý nhiệt ở 250°C trong 1 giờ để cải thiện kích thước hạt và độ đồng đều, giúp tăng cường tính chất từ và giảm khuyết tật, thực hiện bởi phòng thí nghiệm vật liệu trong vòng 3 tháng.

3. Kiểm soát áp suất và công suất phún xạ: Duy trì áp suất khí Ar khoảng 6×10⁻⁶ mBar và công suất phún xạ phù hợp để đảm bảo tốc độ lắng đọng ổn định, giúp kiểm soát thành phần và cấu trúc pha, do kỹ thuật viên vận hành trong quá trình chế tạo.

4. Phát triển hệ thống đo lường đa chiều: Kết hợp đo SEM, AFM, VSM và CIS để đánh giá toàn diện tính chất vật liệu, giúp phát hiện sớm các sai lệch và điều chỉnh quy trình, do nhóm nghiên cứu thực hiện liên tục trong quá trình phát triển sản phẩm.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu vật liệu từ tính: Có thể áp dụng kết quả để phát triển các màng mỏng từ tính với cấu trúc hạt nano, tối ưu hóa tính chất từ và điện trở xuyên ngầm cho các thiết bị lưu trữ.

2. Kỹ sư chế tạo màng mỏng: Sử dụng các thông số kỹ thuật phún xạ và xử lý nhiệt để cải thiện quy trình sản xuất màng mỏng Co-Al₂O₃, nâng cao chất lượng sản phẩm.

3. Chuyên gia thiết kế cảm biến và thiết bị lưu trữ: Áp dụng các đặc tính từ và điện của màng mỏng để thiết kế các cảm biến từ và bộ nhớ MRAM hiệu suất cao.

4. Sinh viên và học giả ngành vật lý vật liệu và kỹ thuật điện tử: Tham khảo phương pháp nghiên cứu, kỹ thuật phân tích và kết quả thực nghiệm để phục vụ học tập và nghiên cứu sâu hơn.

Câu hỏi thường gặp

1. Tại sao tỷ lệ Co ảnh hưởng đến tính chất từ của màng mỏng?
   Tỷ lệ Co quyết định kích thước và mật độ hạt từ trong màng, ảnh hưởng đến từ hóa bão hòa Ms và từ trễ. Ví dụ, tăng tỷ lệ Co từ 9% lên 27% làm Ms tăng từ khoảng 100 emu/cm³ lên 300 emu/cm³, cải thiện hiệu suất từ.

2. Xử lý nhiệt có tác động như thế nào đến cấu trúc màng?
   Xử lý nhiệt giúp tăng kích thước hạt Co, giảm khuyết tật và tăng độ đồng đều bề mặt, từ đó cải thiện tính chất từ và điện. Sau ủ 250°C trong 1 giờ, kích thước hạt tăng khoảng 20%, độ nhám bề mặt tăng nhẹ nhưng đồng đều hơn.

3. Phương pháp phún xạ catot cao tần có ưu điểm gì?
   Phương pháp này cho phép kiểm soát tốt thành phần và cấu trúc màng mỏng, tạo màng đồng đều với kích thước hạt nano nhỏ, phù hợp cho các vật liệu từ tính phức tạp như Co-Al₂O₃.

4. Tại sao cần đo phổ trở kháng phức (CIS)?
   CIS giúp phân tích các thành phần điện trở và điện dung trong màng, từ đó hiểu rõ cơ chế dẫn điện và ảnh hưởng của cấu trúc hạt đến tính chất điện, hỗ trợ tối ưu hóa vật liệu.

5. Giá trị TMR đạt được có ý nghĩa gì trong ứng dụng?
   TMR khoảng 20-25% cho thấy màng mỏng có khả năng thay đổi điện trở đáng kể dưới từ trường, phù hợp cho các thiết bị lưu trữ và cảm biến từ, giúp nâng cao hiệu suất và độ nhạy.

Kết luận

• Màng mỏng Co-Al₂O₃ với tỷ lệ Co từ 9% đến 54% được chế tạo thành công bằng phương pháp phún xạ RF, có cấu trúc hạt nano phân tán trong nền Al₂O₃.
• Xử lý nhiệt ở 250°C trong 1 giờ giúp cải thiện kích thước hạt, độ đồng đều và tính chất từ của màng.
• Tính chất từ và hiệu ứng TMR tăng theo tỷ lệ Co, với Ms đạt khoảng 300 emu/cm³ và TMR tối đa 25% ở mẫu tối ưu.
• Phổ trở kháng phức và đường cong I-V phản ánh cơ chế vận chuyển điện tử xuyên ngầm và hopping conduction trong màng.
• Nghiên cứu cung cấp cơ sở khoa học và kỹ thuật để phát triển màng mỏng từ tính hiệu suất cao cho các ứng dụng lưu trữ và cảm biến.

Mở rộng nghiên cứu với các tỷ lệ Co và điều kiện xử lý nhiệt khác, ứng dụng trong thiết kế thiết bị thực tế.

Khuyến khích các nhà nghiên cứu và kỹ sư vật liệu áp dụng kết quả để phát triển công nghệ màng mỏng từ tính tiên tiến.

Trích đoạn nội dung tài liệu

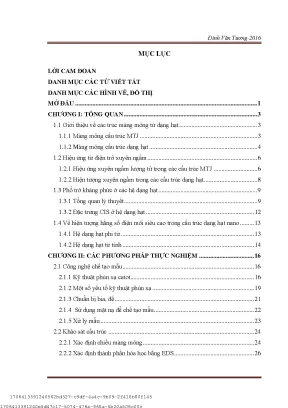

MỞ ĐẦU -     - -Al 2O3   25 -Al-      êm [27       -Al 2 O3-Co/Co trong  6].  -           2 O3 là k = ε/ε 02 O3 , εAl2O3,   εAgAl2O3 i cao, - k, super-k super-capacitor  T   Co-Al 2O3 [26]  εAl2O3 Al 2O3     ε Co-Al2O3  -Al2O3 chúng tôi       FM-O     Co-Al2O3   khai thông thêm     có ε cao, hay k,  1 Đinh Văn Tương-2016   2O3, SiO 2         spin-dependent high-k permittivity    và    này    Al 2O3 và các chùm   ,   này . ây      nghispin sau này.  : Chƣơng 1: Tổng quan                -O.

N   môi siêu cao. Chƣơng 2: Các phƣơng pháp thực nghiệm   Chƣơng 3: Kết quả và Thảo luận  .  (       M-H       Al 2O3        , và các    (I-V, I-V     Al 2O3. 2 Đinh Văn Tương-2016 CHƢƠNG I: TỔNG QUAN 1.1 Giới thiệu về các trúc màng mỏng từ dạng hạt 1.1 Màng mỏng cấu trúc MTJ                   ,   trên hình 1.

    vài nano mét,                                         ,       [2]  -Ge 2oK. Vó   ,    TMR             , và     xuyên qua   nano.1: Hình ảnh minh họa một cấu trúc MTJ cơ bản 3 Đinh Văn Tương-2016 Sau ph Julliere, có  MTJ  quan tâm, và   có   M  nhóm     ,    ô-xýt khác nhau,  xO và Al2O3. Tuy nhiên  th  này   ,     O/CoFe [3]. Trong      TMR                         TMR     TMR [4].2 Màng mỏng cấu trúc dạng hạt FM-O  M,   O, 2O3M và O vì các nguyên   hoà tan   O, nên các   M  thành  các   O, n  hình 1.

  Co-Al 2O3 (matrix) là 2O3  nano là Co. Hattink (nphân tán tron -xýt ZrO2-Y 2O3.    4 Đinh Văn Tương-2016   -Al-O,  Fujimorri [3]            trong môi  2, dùng bia Co80Al 20 và Co75Al25  Các màng   Fe-Al-  pháp phún   2O3 và        2.        [5]  các  có  2O3    ây là n FM-O nói chung, và  Co-Al-O nói riêng,   sâu  Co- Al-O.2: Ảnh TEM của các hạt nano Co phân tán trong nền ô-xýt ZrO 2-Y 2O3.3: Minh họa cấu trúc dạng hạt nano của màng mỏng Co-Matrix.

5 Đinh Văn Tương-2016 Hình 1.3: Hình ảnh cấu trúc dạng hạt với kích thước và hình dạng hạt phụ thuộc tỷ lệ thành phần sắt từ của màng mỏng 1.2 Hiệu ứng từ điện trở xuyên ngầm 1.
