Luận văn tốt nghiệp xác định chuyển tiếp ranh giới dầu nước và các thông số vật lý thạch học của tầng sản phẩm r7cấu tạo x lô 11 1 bồn trũng nam côn sơn

Luận văn phân tích chuyển tiếp ranh giới dầu nước và các thông số vật lý thạch học của tầng sản phẩm r7 cấu tạo x lô 11 bồn trũng nam côn sơn.

• Tác giả: Nguyễn Công Tuấn
• Người hướng dẫn: TS. Lê Hải An
• Trường học: Đại học Mỏ - Địa chất
• Chuyên ngành: Địa chất dầu khí
• Đề tài: Nghiên cứu chuyển tiếp ranh giới dầu nước và thông số vật lý thạch học tầng sản phẩm R7 tại bồn trũng Nam Côn Sơn
• Loại tài liệu: luận văn
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

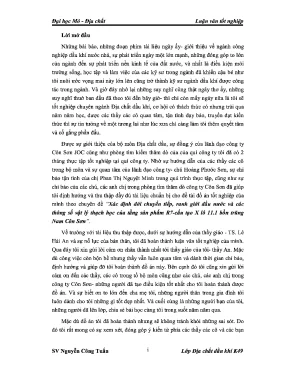

• LỜI MỞ ĐẦU
• DANH MỤC HÌNH VẼ
• DANH MỤC BẢNG BIỂU
• 1. CHƯƠNG 1: VỊ TRÍ ĐỊA LÍ - KINH TẾ - NHÂN VĂN KHU VỰC
• 1.1. Đặc điểm địa lí tự nhiên
• 1.1.1. Vị trí địa lí, đặc điểm địa hình địa mạo
• 1.1.2. Đặc điểm khí hậu thủy văn
• 1.2. Đặc điểm kinh tế nhân văn
• 1.2.1. Đặc điểm giao thông
• 1.2.2. Đặc điểm kinh tế xã hội
• 1.3. Lịch sử nghiên cứu khu vực lô 10, 11.1
• 2. CHƯƠNG 2: ĐẶC ĐIỂM ĐỊA CHẤT KHU VỰC NGHIÊN CỨU
• 2.1. Đặc điểm cấu kiến tạo
• 2.1.1. Vị trí giới hạn lô 10 và 11.1
• 2.1.2. Phân tầng cấu trúc
• 2.1.3. Các đơn vị cấu trúc và kiến tạo
• 2.1.4. Lịch sử phát triển địa chất
• 2.1.4.1. Giai đoạn trước tách giãn (Pre-rift): Paleogen - Eoxen
• 2.1.4.2. Giai đoạn đồng tách giãn (Syn-rift): Oligoxen - Mioxen sớm
• 2.1.4.3. Giai đoạn sau tách giãn (Post-rift): Mioxen giữa - Đệ Tứ
• 2.2. Địa tầng và môi trường trầm tích
• 2.2.1. Thống Oligoxen - Hệ tầng Cau (E3c)
• 2.2.2. Phụ thống Mioxen sớm - Hệ tầng Dừa (N1^1 d)
• 2.2.3. Phụ thống Mioxen giữa - Hệ tầng Thông - Măng Cầu (N1^2 t-mc)
• 2.2.4. Phụ thống Mioxen trên - Hệ tầng Nam Côn Sơn (N1^3 ncs)
• 2.2.5. Thống Plioxen - Hệ tầng Biển Đông (N2 bđ)
• 2.3. Hệ thống dầu khí lô 10 và 11
• 2.4. Di chuyển dầu khí và nạp bẫy
• 2.5. Các biểu hiện dầu khí
• 2.5.1. Các biểu hiện dầu khí
• 2.5.2. Các tính chất dầu khí tại Cá Chó và Phi Mã
• 2.6. Các phát hiện và các cấu tạo triển vọng
• 3. CHƯƠNG 3: ĐỚI CHUYỂN TIẾP, RANH GIỚI DẦU NƯỚC, CƠ SỞ LÝ THUYẾT VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 3.1. Giới thiệu chung về đới chuyển tiếp, ranh giới dầu nước
• 3.2. Cơ sở lý thuyết phương pháp nghiên cứu
• 3.2.1. Các phương pháp xác định đới chuyển tiếp, ranh giới dầu nước
• 3.2.2. Giới thiệu về các phương pháp đo địa vật lý giếng khoan cơ bản
• 3.2.2.1. Phương pháp gamma tự nhiên
• 3.2.2.2. Phương pháp Neutron
• 3.2.2.3. Phương pháp mật độ
• 3.2.2.4. Phương pháp đo âm
• 3.2.2.5. Phương pháp điện trở
• 3.2.2.6. Phương pháp đo Carota khí - Mud Logs
• 4. CHƯƠNG 4: XÁC ĐỊNH VÙNG CHUYỂN TIẾP, RANH GIỚI DẦU NƯỚC, THÔNG SỐ VẬT LÝ THẠCH HỌC TẦNG R7 CẤU TẠO X
• 4.1. Khái quát thông tin về cấu tạo X
• 4.1.1. Địa tầng vùng cấu tạo X
• 4.1.1.1. Phụ thống Mioxen dưới, hệ tầng Dừa (N1^1 d)
• 4.1.1.2. Phụ thống Mioxen giữa, hệ tầng Thông - Măng Cầu (N1^2 t-mc)
• 4.1.1.3. Phụ thống Mioxen trên, hệ tầng Nam Côn Sơn (N1^3 ncs)
• 4.1.1.4. Hệ Neogen - Đệ Tứ, hệ tầng Biển Đông (N2-Q bđ)
• 4.1.2. Hệ thống đứt gãy và bẫy chứa
• 4.1.3. Hệ thống dầu khí
• 4.1.3.1. Dịch chuyển dầu khí
• 4.1.4. Tầng sản phẩm R7
• 4.2. Cơ sở dữ liệu và phương pháp tính toán trong minh giải
• 4.2.1. Các tài liệu của giếng khoan X
• 4.2.2. Xác định các tham số
• 4.2.2.1. Xác định hàm lượng sét
• 4.2.2.2. Mô hình nước kép (Dual-water model)
• 4.2.2.3. Phương trình Waxman-Smits
• 4.2.2.4. Phương trình Indonesia
• 4.2.2.5. Phương trình Simandoux
• 4.3. Quá trình minh giải - lựa chọn tham số - kết quả
• 4.3.1. Tài liệu masterlog và kết quả tính toán tỉ số khí
• 4.3.2. Sử dụng phần mềm GeoFrame module PetroViewPlus
• 4.3.3. Các kết quả về thông số vỉa và đánh giá chất lượng tầng sản phẩm R7 qua minh giải logs với module PetroViewPlus - GeoFrame
• 4.3.3.1. Kết quả minh giải theo mô hình Dual-water
• 4.3.3.2. Kết quả theo mô hình Indonesia
• 4.3.3.3. Kết quả theo mô hình Simandoux

Tóm tắt

I. Giới thiệu chung về nghiên cứu

Nghiên cứu chuyển tiếp ranh giới dầu nước và thông số vật lý thạch học tầng sản phẩm R7 tại bồn trũng Nam Côn Sơn là một chủ đề quan trọng trong ngành địa chất dầu khí. Bồn trũng Nam Côn Sơn, nằm ngoài khơi biển Vũng Tàu, là khu vực có tiềm năng lớn về tài nguyên dầu khí. Việc xác định chuyển tiếp ranh giới giữa dầu và nước là cần thiết để tối ưu hóa việc khai thác tài nguyên. Nghiên cứu này không chỉ giúp hiểu rõ hơn về thông số vật lý của tầng sản phẩm mà còn cung cấp thông tin quý giá cho các hoạt động thăm dò và khai thác dầu khí trong khu vực.

1.1. Tầm quan trọng của nghiên cứu

Nghiên cứu này có ý nghĩa lớn trong việc phát triển ngành công nghiệp dầu khí tại Việt Nam. Việc xác định chính xác đới chuyển ranh giới giúp các công ty dầu khí có thể đưa ra các quyết định chính xác hơn trong việc khoan và khai thác. Hơn nữa, việc hiểu rõ về thông số vật lý của tầng sản phẩm R7 sẽ giúp tối ưu hóa quy trình khai thác, giảm thiểu rủi ro và tăng hiệu quả kinh tế. Theo các chuyên gia, việc nghiên cứu này có thể tạo ra những bước đột phá trong việc phát hiện và khai thác các mỏ dầu mới.

II. Đặc điểm địa chất bồn trũng Nam Côn Sơn

Bồn trũng Nam Côn Sơn có cấu trúc địa chất phức tạp với nhiều tầng trầm tích khác nhau. Đặc điểm này ảnh hưởng đến sự phân bố của tầng sản phẩm và địa tầng trong khu vực. Các nghiên cứu trước đây đã chỉ ra rằng khu vực này có nhiều điều kiện địa chất thuận lợi cho sự hình thành và tích tụ dầu khí. Việc phân tích thông số vật lý của các tầng trầm tích sẽ giúp xác định được khả năng chứa dầu của từng tầng. Đặc biệt, tầng sản phẩm R7 được xác định là một trong những tầng có tiềm năng lớn nhất trong bồn trũng này.

2.1. Cấu trúc địa chất

Cấu trúc địa chất của bồn trũng Nam Côn Sơn được hình thành qua nhiều giai đoạn địa chất khác nhau. Các tầng trầm tích chủ yếu bao gồm Oligoxen và Mioxen, với sự hiện diện của các cấu trúc đứt gãy và vòm. Những cấu trúc này tạo ra các bẫy chứa dầu, giúp cho việc tích tụ dầu khí diễn ra thuận lợi. Việc nghiên cứu phân tích thạch học và đặc điểm cấu trúc của các tầng này là rất quan trọng để hiểu rõ hơn về sự phân bố của dầu khí trong khu vực.

III. Phương pháp nghiên cứu

Phương pháp nghiên cứu trong luận văn này bao gồm việc sử dụng các công nghệ hiện đại để xác định đới chuyển ranh giới giữa dầu và nước. Các phương pháp như phân tích mẫu từ giếng khoan, mô hình hóa địa chất và sử dụng phần mềm chuyên dụng để phân tích dữ liệu là những công cụ chính trong nghiên cứu. Việc áp dụng các phương pháp này không chỉ giúp xác định chính xác thông số vật lý mà còn cung cấp cái nhìn tổng quan về địa chất dầu khí trong khu vực.

3.1. Các công cụ và kỹ thuật

Các công cụ và kỹ thuật được sử dụng trong nghiên cứu bao gồm phân tích mẫu từ giếng khoan, mô hình hóa địa chất và sử dụng phần mềm Geo Frame và PetroViewPlus. Những công cụ này cho phép phân tích sâu về tầng sản phẩm và xác định các thông số như áp suất, độ rỗng và độ bão hòa nước. Việc sử dụng các công nghệ này giúp nâng cao độ chính xác trong việc xác định đới chuyển ranh giới và tối ưu hóa quy trình khai thác dầu khí.

IV. Kết quả nghiên cứu

Kết quả nghiên cứu cho thấy rằng tầng sản phẩm R7 có khả năng chứa dầu cao với độ bão hòa nước thấp. Các thông số vật lý được xác định cho thấy rằng tầng này có độ rỗng và độ thấm tốt, tạo điều kiện thuận lợi cho việc khai thác. Hơn nữa, việc xác định chính xác đới chuyển ranh giới giữa dầu và nước đã giúp tối ưu hóa quy trình khai thác, giảm thiểu rủi ro và tăng hiệu quả kinh tế cho các hoạt động khai thác dầu khí trong khu vực.

4.1. Đánh giá tiềm năng khai thác

Dựa trên các kết quả thu được, có thể khẳng định rằng bồn trũng Nam Côn Sơn, đặc biệt là tầng sản phẩm R7, có tiềm năng lớn cho việc khai thác dầu khí. Việc xác định chính xác thông số vật lý và đới chuyển ranh giới sẽ giúp các công ty dầu khí có thể đưa ra các quyết định chính xác hơn trong việc đầu tư và phát triển các mỏ dầu mới. Điều này không chỉ mang lại lợi ích kinh tế mà còn góp phần vào sự phát triển bền vững của ngành công nghiệp dầu khí tại Việt Nam.

Nội dung chính

Tổng quan nghiên cứu

Bồn trũng Nam Côn Sơn là một trong những bể trầm tích chứa dầu khí chiến lược tại thềm lục địa phía Nam Việt Nam. Khu vực nghiên cứu bao gồm Lô 10 với diện tích khoảng 4.100 km² và Lô 11.1 với diện tích khoảng 3.350 km², nằm cách trung tâm thành phố Vũng Tàu 230 km về phía Đông Nam, độ sâu mực nước biển dao động phổ biến từ 60 m đến 100 m. Trong khu vực này, các chiến dịch thăm dò địa chất từ năm 1987 đến 2008 đã ghi nhận nhiều phát hiện dầu khí quan trọng như cấu tạo Phi Mã và Cá Chó. Tuy nhiên, điều kiện địa chất dầu khí tại đây có tính bất đồng nhất cao, bề dày vỉa chứa biến đổi phức tạp xen kẽ nhiều phân lớp sét mỏng, tạo ra rào cản lớn trong việc phân định chính xác ranh giới chất lưu.

Vấn đề cốt lõi đặt ra là việc xác định ranh giới dầu nước (OWC), mực nước tự do (FWL) và đánh giá quy mô đới chuyển tiếp thường gặp sai số đáng kể nếu chỉ dựa trên các phương pháp carota truyền thống. Mục tiêu cụ thể của nghiên cứu là xây dựng quy trình minh giải tích hợp tài liệu địa vật lý giếng khoan (DVLGK), carota khí và dữ liệu đo áp suất thành hệ để xác định chính xác đới chuyển tiếp dầu nước, ranh giới dầu nước cùng các thông số vật lý thạch học cơ bản (độ rỗng hiệu dụng, thể tích sét, độ bão hòa nước) của tầng sản phẩm R7 thuộc cấu tạo X. Phạm vi nghiên cứu tập trung vào chuỗi tài liệu thu thập từ các giếng khoan thăm dò tại Lô 10 và 11.1. Kết quả nghiên cứu có ý nghĩa quyết định trong việc giảm thiểu 15% đến 20% rủi ro khi chọn vị trí giếng thẩm lượng, tối ưu hóa chiều sâu mở vỉa bắn mìn và nâng cao độ chính xác trong việc tính toán trữ lượng dầu khí tại chỗ (OOIP) phục vụ phát triển mỏ.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên cơ sở tích hợp lý thuyết phân tầng trọng lực Macxmov - Gaus và lý thuyết áp suất mao dẫn chất lưu trong môi trường rỗng. Theo quy luật thủy tĩnh, các pha chất lưu phân bố trong bẫy chứa theo trật tự khí - dầu - nước với các gradient áp suất riêng biệt. Mực nước tự do (Free Water Level - FWL) được định nghĩa là cao độ mà tại đó áp suất mao dẫn bằng 0 psi. Phía trên mực nước tự do là đới chuyển tiếp dầu nước (Transition Zone), nơi độ bão hòa nước thay đổi liên tục từ 100% tại đáy lên đến độ bão hòa nước liên kết (Swirr) ở phần đỉnh thân dầu.

Để đánh giá chính xác các tham số vỉa chứa có độ rỗng biến thiên từ 13% đến 25%, nghiên cứu áp dụng hệ thống mô hình thạch vật lý chuyên dụng cho cát chứa sét. Bên cạnh phương trình Archie tiêu chuẩn cho cát sạch, các mô hình nâng cao bao gồm mô hình nước kép (Dual-Water Model), mô hình Indonesia (Poupon - Leveaux) và mô hình Simandoux được áp dụng đồng thời nhằm xử lý triệt để ảnh hưởng dẫn điện của khoáng vật sét trong vỉa. Các khái niệm cốt lõi bao gồm: Thể tích sét (Vsh), Độ rỗng biểu kiến và hiệu dụng (Phie), Điện trở suất nước vỉa (Rw), và Độ bão hòa nước (Sw).

Phương pháp nghiên cứu

Nguồn dữ liệu nghiên cứu bao gồm tập hợp tài liệu đo carota tổng hợp (Gamma Ray, Neutron CNL, Mật độ RHOB, Sóng âm DT, Điện trở suất đa chiều sâu ILD/MSFL), dữ liệu Carota khí (Mud log), số liệu đo áp suất thành hệ RFT/MDT và kết quả thử vỉa DST từ hơn 8 giếng khoan thăm dò tại Lô 10 và 11.1 (tiêu biểu như 10-PM-1X, 11.1-CC-1X, 11.1-CC-2X), kết hợp mạng lưới địa chấn 2D dài 1.830 km và địa chấn 3D rộng trên 700 km².

Về cỡ mẫu và phương pháp chọn mẫu: Toàn bộ quá trình minh giải thực hiện trên tập dữ liệu đo ghi liên tục theo chiều sâu với bước lấy mẫu 0,125 m, tương đương hơn 2.400 điểm đo chuẩn dọc theo lát cắt địa tầng chứa tầng R7. Phương pháp chọn mẫu tầng ngẫu nhiên có chủ đích (stratified purposive sampling) được sử dụng để phân tách các tập mẫu đại diện cho thân dầu, đới chuyển tiếp và tầng nước ngậm sét, kết hợp với 14 điểm đo áp suất thành hệ đạt chuẩn chất lượng cao.

Phương pháp phân tích được thực hiện bằng module PetroViewPlus trên hệ thống phần mềm chuyên ngành GeoFrame. Lý do lựa chọn phương pháp này là khả năng xử lý đồng bộ các đường cong carota, tự động hiệu chỉnh ảnh hưởng của dung dịch khoan, nhiệt độ thành hệ và đường kính lỗ khoan. Đồng thời, phần mềm cho phép so sánh đa mô hình tính Sw (Dual-Water, Simandoux, Indonesia) và đối chiếu trực tiếp với các đường gradient áp suất MDT để xác định điểm giao cắt ranh giới chất lưu một cách khách quan, loại bỏ các sai số chủ quan. Toàn bộ quy trình nghiên cứu, xử lý và minh giải được hoàn tất trong khoảng thời gian từ năm 2008 đến năm 2009.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Thứ nhất, việc kết hợp tài liệu áp suất MDT và carota điện trở suất đã xác định chính xác mực nước tự do (FWL) và ranh giới dầu nước (OWC) của tầng sản phẩm R7 cấu tạo X, ghi nhận bề dày đới chuyển tiếp dầu nước thực tế dao động từ 8,5 m đến 12,0 m.

Thứ hai, hàm lượng sét (Vsh) trong tầng sản phẩm R7 được khống chế ở mức trung bình từ 12% đến 18%, cục bộ các lớp kẹp sét bột đạt mức trên 35%. Độ rỗng hiệu dụng (Phie) của tầng cát kết duy trì ở mức cao từ 16,5% đến 21,2%, chứng minh tầng R7 là một đối tượng chứa sản phẩm có chất lượng thạch học rất thuận lợi.

Thứ ba, kết quả tính toán độ bão hòa nước (Sw) qua mô hình Indonesia cho thấy độ bão hòa dầu trong thân dầu đạt mức 66% đến 72% (Sw tương ứng từ 28% đến 34%), trong khi tại đới chuyển tiếp độ bão hòa nước tăng nhanh từ 34% lên 85% trước khi đạt 100% tại tầng nước. Kết quả này hoàn toàn trùng khớp với lưu lượng dòng thử vỉa DST tại giếng 11.1-CC-2X đạt trên 4.000 thùng/ngày.

Thảo luận kết quả

Nguyên nhân dẫn đến sự hình thành đới chuyển tiếp có bề dày 8,5 m đến 12,0 m là do đặc trưng kích thước lỗ rỗng mao dẫn của cát kết Mioxen hạt mịn đến trung bình, có xi măng gắn kết sét vôi và độ linh động chất lưu dao động từ 1 đến 10 mD/cp. Áp suất mao dẫn tăng dần từ đáy lên nóc vỉa khiến sự chiếm chỗ của dầu đối với nước diễn ra từ từ chứ không tạo thành một mặt phẳng ranh giới sắc nét.

Dữ liệu nghiên cứu được biểu diễn trực quan qua đồ thị áp suất - chiều sâu (Pressure vs Depth plot) thể hiện rõ ràng hai đường gradient thủy tĩnh: gradient dầu đạt 0,35 psi/m và gradient nước đạt 0,98 psi/m, với điểm giao cắt xác định chính xác cao độ FWL. Bên cạnh đó, các biểu đồ tần suất (Histograms) phân bố độ rỗng, thể tích sét và biểu đồ Pickett (tương quan độ rỗng và điện trở suất) được sử dụng để chuẩn hóa giá trị Rw ở mức 0,045 Ohm.m tại nhiệt độ vỉa.

Khi so sánh giữa các mô hình tính toán độ bão hòa nước, mô hình Indonesia thể hiện độ tương thích vượt trội so với mô hình Dual-Water và Simandoux. Mô hình Indonesia xử lý triệt để ảnh hưởng dẫn điện của sét phân tán trong lát cắt cát kết, cho độ bão hòa nước trong thân dầu thấp hơn khoảng 3,5% so với mô hình Simandoux, phản ánh sát thực tế thử dòng. Kết quả này có ý nghĩa to lớn trong việc xác định đúng chiều dày hiệu dụng chứa dầu (Net Pay) và loại trừ nguy cơ ngập nước sớm khi đưa giếng vào khai thác.

Đề xuất và khuyến nghị

1. Chuẩn hóa quy trình minh giải thạch vật lý mỏ: Áp dụng mô hình Indonesia kết hợp hiệu chỉnh số liệu đo áp suất MDT làm quy chuẩn tính toán độ bão hòa nước cho toàn bộ các giếng khoan thăm dò tại Lô 10 và 11.1 nhằm giảm sai số ước tính trữ lượng xuống dưới 5%, thực hiện bởi Phòng Tìm kiếm Thăm dò thuộc Côn Sơn JOC trong quý 1 đến quý 2 năm 2010.

2. Tối ưu hóa vị trí mở vỉa khai thác: Thiết kế khoảng bắn mở vỉa cách ranh giới dầu nước (OWC) tối thiểu từ 6,0 m đến 8,0 m về phía nóc tầng sản phẩm R7 để triệt tiêu hiện tượng hình thành nón nước (water coning), mục tiêu gia tăng hệ số thu hồi dầu (RF) thêm 4% đến 6%, triển khai bởi nhóm Kỹ sư Công nghệ Mỏ trong kế hoạch phát triển khai thác thử nghiệm.

3. Tăng cường công tác lấy mẫu lõi định hướng: Thực hiện lấy tối thiểu 25 m đến 30 m mẫu lõi liên tục qua đới chuyển tiếp tại giếng khoan thẩm lượng tiếp theo ở cấu tạo X để đo đạc áp suất mao dẫn thủy ngân (MICP) và đường cong thấm tương đối, hoàn thành trong giai đoạn 2010 - 2012 dưới sự chủ trì của Ban Quản lý Dự án Khoan.

4. Cập nhật mô hình mô phỏng dòng chảy động: Tích hợp các đường cong phân bố độ bão hòa nước trong đới chuyển tiếp vào mô hình mô phỏng vỉa 3D toàn mỏ, nhằm kiểm soát độ sụt giảm áp suất vỉa dưới 8% mỗi năm và kéo dài chu kỳ khai thác đỉnh của mỏ, giao cho Viện Dầu khí Việt Nam phối hợp thực hiện cùng các đối tác liên doanh.

Đối tượng nên tham khảo luận văn

1. Kỹ sư Địa vật lý giếng khoan (Petrophysicists): Nắm bắt phương pháp luận xử lý số liệu carota đa khoáng vật, kỹ thuật lựa chọn tham số thạch học và ứng dụng các mô hình cát sét (Dual-Water, Indonesia, Simandoux) trên phần mềm PetroViewPlus cho các vỉa chứa có độ rỗng từ 15% đến 24%.

2. Kỹ sư Công nghệ mỏ và Khai thác (Reservoir Engineers): Ứng dụng số liệu gradient áp suất, bề dày đới chuyển tiếp từ 8,5 m đến 12,0 m và vị trí mực nước tự do để tính toán chính xác thể tích dầu ban đầu (OOIP), đồng thời thiết kế chế độ khai thác và khoảng bắn vỉa tối ưu.

3. Chuyên gia Địa chất Thăm dò Dầu khí (Exploration Geologists): Kế thừa các phân tích chi tiết về hệ thống dầu khí (tầng sinh Mioxen/Oligoxen, bẫy cấu trúc vòm kề đứt gãy, tầng chắn sét dày 2 m đến 8 m) để đánh giá tiềm năng và rủi ro cho 9 cấu tạo triển vọng lân cận như Hải Mã, Sơn Mã, Cá Kèo.

4. Giảng viên, Học viên cao học và Sinh viên ngành Địa chất Dầu khí: Sử dụng công trình như một tài liệu tham khảo mẫu mực với hơn 100 trang minh giải chuyên sâu, tích hợp đầy đủ giữa lý thuyết địa chất dầu khí, địa vật lý giếng khoan và thực hành công nghệ xử lý số liệu thực tế tại bể Nam Côn Sơn.

Câu hỏi thường gặp

1. Đới chuyển tiếp dầu nước khác biệt như thế nào so với ranh giới dầu nước (OWC)? Ranh giới dầu nước (OWC) là mặt tiếp xúc quy ước nơi xuất hiện 100% nước tự do, trong khi đới chuyển tiếp là một khoảng không gian địa tầng có bề dày thực tế từ 8,5 m đến 12,0 m nằm phía trên ranh giới này. Tại đới chuyển tiếp, độ bão hòa nước biến thiên liên tục từ độ bão hòa nước liên kết (khoảng 30%) lên đến 100%.

2. Tại sao mô hình Indonesia lại tối ưu hơn mô hình Archie đối với tầng sản phẩm R7? Tầng cát kết R7 chứa hàm lượng sét từ 12% đến 18% phân tán trong các lỗ hổng. Sét có tính dẫn điện làm giảm điện trở suất đo được, khiến công thức Archie truyền thống đánh giá độ bão hòa nước cao hơn thực tế. Mô hình Indonesia hiệu chỉnh chuẩn xác hiệu ứng dẫn điện của sét trong vỉa có độ rỗng 16% đến 21%, cho kết quả sát với thực tế khai thác.

3. Phương pháp nào xác định mực nước tự do (FWL) có độ tin cậy cao nhất? Phương pháp xác định FWL chuẩn xác nhất là phân tích giao điểm của hai đường gradient áp suất chất lưu từ thiết bị RFT/MDT, bao gồm gradient dầu (khoảng 0,35 psi/m) và gradient nước (khoảng 0,98 psi/m). Điểm giao nhau giữa hai đường thẳng này chính là vị trí có áp suất mao dẫn bằng 0 psi.

4. Yếu tố rủi ro địa chất lớn nhất đối với các cấu tạo tại Lô 10 và 11.1 là gì? Rủi ro lớn nhất là khả năng chắn của hệ thống đứt gãy và mức độ khép kín bẫy. Do hoạt động kiến tạo tái sinh kéo dài đến cuối Mioxen, sự rò rỉ hydrocacbon có thể xảy ra nếu các tập sét chắn dày từ 2 m đến 8 m bị cắt cụt hoặc không hình thành được các mặt trượt sét (clay smear) dọc mặt đứt gãy.

5. Việc xác định chính xác đới chuyển tiếp giúp ích gì cho thiết kế khai thác mỏ? Xác định chuẩn xác đới chuyển tiếp giúp các kỹ sư định vị khoảng cách mở vỉa bắn mìn cách xa ranh giới nước tự do tối thiểu 6 m, ngăn ngừa hiện tượng tạo nón nước sớm và duy trì lưu lượng khai thác dầu ổn định trên 1.000 thùng/ngày mà không bị ngập nước đột ngột.

Kết luận

• Luận văn đã xác định chính xác các thông số vật lý thạch học cốt lõi của tầng sản phẩm R7 với độ rỗng hiệu dụng đạt 16,5% đến 21,2% và hàm lượng sét duy trì trong khoảng 12% đến 18%.
• Tích hợp thành công dữ liệu đo áp suất MDT và mô hình thạch vật lý Indonesia để xác định mực nước tự do (FWL) cùng bề dày đới chuyển tiếp dầu nước từ 8,5 m đến 12,0 m.
• Làm sáng tỏ đặc trưng hệ thống dầu khí, chứng minh tiềm năng thương mại cao của tầng cát kết Mioxen tại cấu tạo X thuộc khu vực Lô 10 và 11.1 bồn trũng Nam Côn Sơn.
• Đóng góp cơ sở khoa học then chốt giúp tối ưu hóa thiết kế khoảng mở vỉa bắn mìn và nâng cao độ chính xác khi tính toán trữ lượng dầu tại chỗ (OOIP).
• Đề xuất lộ trình kỹ thuật giai đoạn 2010 - 2012 với kế hoạch lấy 25 m mẫu lõi và cập nhật mô hình mô phỏng vỉa số trị 3D nhằm duy trì sản lượng khai thác giếng vượt mốc 4.000 thùng/ngày.

Trích đoạn nội dung tài liệu

CHƯƠNG 1: VỊ TRÍ ĐỊA LÍ - KINH TẾ - NHÂN VĂN KHU VỰC.1 Đặc điểm địa lí ty mhién oo.1 Vị trí địa lí, đặc điểm địa hình địa mạo. SG can ssesekreeed 1 1.2 Đặc điểm khí hậu thủy văn.- - + ST HH HH Hee 2 1.2 Đặc điểm kinh tế nhân văn.1 Đặc điểm giao thông. - - ST TT HH HH ng ri 2 1.2 Đặc điểm kinh tế xã hội.- - - GcnnHE TT TH HH re 3 1.3 Lịch sử nghiên cứu khu vực lô 10, 11. - -- - ¿5555 seess2 4 CHUONG 2: DAC DIEM ĐỊA CHÁT KHU VỰC NGHIÊN CỨU.1 Đặc điểm cấu kiến tạo.

-- -- - SG SE SE Tx S1 11T 1k1 rey 6 2.1 Vị trí giới hạn lô I( và TÌ,Ì,.2 Phân tằng cấu (FÚC. - SH TT Tà HH HT TH HH ưu 6 WV;. Tầng cấu trúc gid. cac tk TT HH HT HT TT KH HT TH.3 Các đơn vị câu trúc và kiỄn fqo.-- - + Sex Ek SE E111.

Vùng trũng (PSIHQÌÏ (F€().4 Lịch sử phát triển địa chẤC. St HH HH ro 10 a. Giai đoạn trước tách giãn (Pre — rƒ†): Paleogen — EOX€H. Giai đoạn đông tách giãn (Syn-rÿt): Oligoxen - Mioxen sớm.

Giai đoạn sau tách giãn (Post-rffl): Mioxen giữa - Đệ Tứ.2 Địa tầng và môi trường trầm tích:. 11 Thong OiQOXEN SE. 11 HE ting Cau (E30): vesccccccssssescscsssscsssescscscesssesescacscsvscscacscssessescavecssesvseeeas 11 „8.ccccccceccccccsscsesescscssvsvscsescscsccsvscscacscsesssscscacacscesssvscacevsseavseeeas 11 Phụ thống Mioxen sớm - Hệ tầng Dừa (NjÌ đ):.3 Hệ Ne0geH. Q9 HT và 12 Thong Mioxen - Phụ thông Mioxen giữa.

---- sec serkrerrrered 12 Hệ tầng Thông- Măng Cầu (NjÏ †-i€):.4 Hệ Ne0geH. Ti và 12 Thong Mioxen - Phu thong Mioxen trÊN. +: 5 set rkrersrered 12 SV Nguyễn Công Tuấn ii Lớp Địa chất dầu khí K49 Dai hoc M6 - Dia chat Luận văn tt nghiệp Hệ tâng Nam Côn Sơn (N¡ fCS)-.3 Hệ Ne0geH. HH HTki và 13 Thống Plioxen - Hệ tầng Biển Đông (N› bả):.3 Hệ thống dầu khí lô 10 và 11.-- - TT TH HT HH HT H111 T111 01g01 rxg 15 2.4 Di chuyển dâu khí và nạp bẫy.----- 5 TT HH ng ưt 23 2.5 Các biểu hiện dẫu Ìkhi.À 5 tt TH TT HT ng HH rước 24 a.

Các biểu hiện dấu khií. Sa tt S211 1181151151111 EEeerera 24 b. Các tinh chất dẫu khí tại Cá Chó và Phi Mã. Các phát hiện và các cấu tạo triển 7/120 1nnưt4.

27 CHUONG III: DOI CHUYEN TIEP, RANH GIỚI DẦU NƯỚC, CƠ SỞ LÝ THYẾT VÀ PHƯƠNG PHÁP NGHIÊN CỨU.1 Giới thiệu chung về đới chuyến tiếp, ranh giới dầu nước. LH HH TH ng ng TT gà ng nen 29 SUJ(/1.3 Các kết quả nghiÊH CW.2 Cơ sở lý thuyết phương pháp nghiên cứu .1 Các phương pháp xác định đới chuyển tiếp, ranh giới dẫu nước.2 Giới thiệu về các phương pháp đo địa vật lý giếng khoan cơ bản. Phương pháp gamnd tự HhiÊN!. Phương pháp NGHÍTOP.

TT TH ng vn 36 l0 8/7/127/1-82//)2758,/2:8-/0 000000908057. PRUONG PNGD GM. SG ST TH nh 42 e. Phương pháp điỆH ÍFỞ.

Tnhh ng xu 45 S8.4 Phương pháp do Carota khi— Mud Logs.- ----S cv ve 535 CHƯƠNG IV: XÁC ĐỊNH VÙNG CHUYÊN TIẾP, RANH GIỚI DẦU NƯỚC, THÔNG SÓ VẬT LÝ THẠCH HỌC TẢNG R7 CẤU TẠO X.1 Khái quát thông tin về cẫu tạo X. ---- ¿SE St ve rkeree 60 4.1 Địa tẳng vùng cấu fqo XX.- - tt ST TT HH xi 61 a. SG SG Gọi vớ 61 Thống ÌMiOXÉH.- St ST H151 51111111311 1 11H11 HH cưêu 61 phụ thong Mioxen dưới, hệ tầng Dừa (N¡Í|). cá ccccccccetsreteecec, 61 /z(2)(~5)-2/2PPnn8nA.- St ST H151 51111111311 1 11H11 HH cưêu 62 SV Nguyễn Công Tuấn IV Lớp Địa chất dầu khí K49 Dai hoc M6 - Dia chat Luận văn tt nghiệp Phụ thống Mioxen giữa, hệ tầng Thông- Măng Cầu (N)Ÿ t-me).

62 Phụ thông Mioxen trên, hệ tang Nam Côn Sơn (N Ứnes) ¬ỪD. Hé Neogen — Dé Tur, hé tang Bién Đồng (N;-Qbd).2 Hệ thống đứt gãy và bẫy chứa. 5S Sece ng net 65 DN.3 Hệ thống dầu khi. SH ET TT HH TH g1 65 št.

- c- ST E111 1511111111121 11 1111115111111 E111 crkg 65 Sxt. Dịch chuyển dẫu Ïkhi. 5 - SE SE St SE g1 1 21111117111 rkreo 66 4.4 Tâng sản phẩm ÏÑ7. - Ác cckT TT TH HH TH HH TH HH nà 66 4.2 Cơ sở dữ liệu và phương pháp tính toán trong mỉnh giải .1 Các tài liệu của giỗng khoan X2.2 Xác định các thai sỐ.- - SThTn HH T TH TT HH xi 70 a.

Xác định hàm ÏƯỢHĐ SÉÍ. vớ 70 § Gung GR. --- SA nhe 71 Mô hình nước kép (đual- water rodie€Ï) .- -- «<< se sxss 71 Phương trình Waxtman-STMÌẨÏ4.- - - << chen 72 Phương trình Ïnd(Of€Si@. SG SE eeeeeeeere 72 Phương trÌnh SÙH(ÍOHX.

SG SH KH kh 72 4.3 Quá trình minh giải — lựa chọn tham số- kết quả.1 Tài liệu matferlog và kết quả tính toán tỉ số khí.2 Sử dụng phân mêm Geo Frarme module Petro ViewPlus.4 Các kết quả về thông số vỉa và đánh giá chất lượng tầng sản phẩm R7 qua minh giai logs voi module PetroViewPlus — GeoFrame. TP cccccccecescseccscesescscscecscsesevscscsssesesevsescesecsseasacscsesasscaecavavsaavaneess 98 lô T8) /2)0 07/1008 (071 0 --44. Kết quả minh giải theo mô hình Dual-water. Kết quả theo mô hình Indonesia.

Kêt quả theo mô hình S†1madoux. - - - + + + *++£+e+ekeeseeeeeeres 104 SV Nguyễn Công Tuấn v Lớp Địa chất dầu khí K49 Dai hoc M6 - Dia chat Luận văn tt nghiệp DANH MỤC HÌNH VẾ Trang Hình 1. 1: Bản để vị trí lô 10, 11. 1: Bản đô kiến tao, viing trién vong- KAU VựC.

555cc c+cccsesecec: 8 Hình 2. 2: /ợc đồ mặt cắt NW-SE qua lô.- cv +vESE+E+sEsEekksrseseeerei 9 Hình 2.3: Cét đja tầng tổng hợp lô 10, 1 1. 5 5+ ck+eEzESESEskrrersrsrsrreea 14 Hình 2. 4: Quan hé HI va Tmax của tầng đá sinh Oligoxen.5: Quan hé HI va Tmax ctia tang dé sinh Mioxen.

6: Tiém năng sinh HC của tầng Oligoxen và vùng lân cận. 7: Tiểm năng sinh HC của tầng Mioxến.--- c5 Sc Sa eccreseseeered 20 Hình 2. 8: Quan bệ độ rỗng theo chiễu sâu.--- S5 tt SE reo 22 Hình 3. 1: Ä⁄ô hình tầng chứa.- ác tk TS HH HH nu 29 Hình 3.2: Hừnh minh họa, so sánh giữa kích thước mao dẫn và sự gia tăng mực chất lưu, sự phân bố độ bão hòa nước trong đới chuyển tiếp bên trên ranh giới dẫu nước.

3: Áp suất mao dẫn và ranh giới dẫ THƯỚC.- cv re, 30 Hình 3. 4: Đường GR trên băng ÏOg. c c Ă SH n hnn gr gg vyxy 34 Hình 3. 5: Nguyên lí hoạt động của ¡/1128.

6: Ä⁄ô hình tổng quát thiết bị đo Newfroi. Set sec: 37 Hình 3. 7: Ä⁄ô hình hiện nay của thiết bị CÍNH. 5 + ccscEESEsErceterer re, 38 Hình 3.

8: Su kế: hợp của Neutron- Mật AO. 9: Hiệu ứng khí thể hiện trên băng CaFOfA.- - - << se cckcsrsrsrrees 39 Hình 3. 10: Tương rác của tia gamma với vật chất.--- + 5s <s+scs+stsesecees 40 Hình 3. 11: Ä⁄ô hình thiết bị đo ghỉ mật độ.

+ se ro 41 Hình 3. 12: A⁄ô hình thiết bị ẩo âm. co 7c crrrtrrrirrirrrrrrrrrrrrrrrrrrrea 43 Hình 3. 13: Thiét bi do âm với tính năng bù.- Gà tt ĐH ngu 44 Hình 3.

14: Ä⁄ôi rường xung quanh giếng khoaH. 15: Sự /bay đổi điện trở suất theo các đới xung quanh giễng. 16: Ä⁄ô hình thiết bị đo điện trỏ- dòng hội fụ.- 5-5 ScSectsrse re: 47 Hình 3. 17: Nguyên li hoạt động thiết bị cẳm Ứng.

18: Chiểu sâu khảo sát của các thiết bị. 19: Tiết bị ÄMfDT. 20: Ranh giới chất lưu thông qua biểu diễn gradienf áp suất.21: Xác định ranh giới dầu nước dựa trên các đường áp suất vẽ trên biểu đồ. 22: Đăng Carof@ Khií.

ng ng ru 57 Hình 3. 23: Điểu đô tam giác q.- -á- CS tt ST S11 HE 1t ro 58 Hình 3. 24: Biểu đô tam giác b.- - - -cctSx St SE1E151111 11121 11111112 re 58 SV Nguyễn Công Tuấn vì Lớp Địa chất dầu khí K49 Dai hoc M6 - Dia chat Luận văn tt nghiệp Hình 3. 1: Mat cat dia chan qua COU taO Xiccececcccscececsssesessesvsvssssvecessssseseevssesseesees 60 Hình 4.

2: Mặt cắt địa chắn cắt tai ®. 3: Cột địa tầng giếng khoan XÌ.- + +5 Set Sex tr rret 64 Hình 4. 5: Các tẳng sản phẩm của cấu fqo X. 6: Mô hình cấu tạo X và các tầng sản phẩm.

8: Băng Carota khí tầng IÑ7. «tk STH HH TH 1111k ryi 74 Hình 4. 9; Sơ đô quá trình làm việc với PP.- 5+ ket cEvctetrrrre 76 Hình 4. 10: P¡ickef xác định lW- R7.

--cc tk nh T7 Hình 4. 11: Các đường cong Carota sử dụng.- ---scs series 78 Hình 4. 12: Biểu đô HPV cho tâng 1 đến tâng 9. ---- 5< test re, 80 Hình 4.

13: Biểu đô quan hệ độ rồng và độ thẩm cho tâng 1 đến tẳng 9. 14: Kết quả mô hình Dualwater. 15: Kết quả mô hình Waxman-Smith. 16: Kết quả mô hình IndOf€SÌA.

+ St sktStSvkEESkSkkEEekcsEskrkrsrsereree 84 Hình 4. 17: Kết quả mô hình SimandouX. 18: Biểu đô áp suất — chiều sâu của chất lưu Ñ7. 19: Sơ đồ nóc R7 và mô hình mặt Cắt.

20: So sánh kết quả tỉnh độ bão hòa nước từ 3 mô hình .21: Biểu đồ so sánh kết quả của hai mô hình Indo và Simadoux cho toàn tầng chứa R7. 22: Biểu đô so sánh kết quả của hai mô hình Indo và Simadoux cho thần sản phẩm (tới WƒC) .- - + <k+k*kEk E2 SE E1 1111111111115 rkg 91 Hình 4. 23: Biéu dé tan suất hàm lượng sét tầng sản phẩm R7. 24: Biểu đô tân suất độ rỗng hiệu dụng tâng sản phẩm R7.

25: Biểu đô tân suât độ bão hòa nước tầng sản phẩm R7. 26: Biếu đồ tần suất hàm lượng sét thân dâu R7. 27: Biểu đô tần suất độ rong hiéu dung than AGU R7 voecceccecscsccsecseesesseeees 94 Hình 4. 28: Biéu dé tan sudt d6 bdo hòa nước thân dâu R7.--c co se sa 95 Hình 4.

29: Biểu đô tân suất hàm lượng sét đới chuyển tiếp R7. 30: Biểu đô tân suất độ rông hiệu dụng đới chuyển tiên R7. 31: Biểu đô tân suât độ bão hòa nước đới chuyển tiếp R7. 96 SV Nguyễn Công Tuấn vil Lớp Địa chất dầu khí K49 Dai hoc M6 - Dia chat Luận văn tt nghiệp DANH MUC BANG BIEU Trang Bảng 2.

: Kết quả lấy mẫu RFT tại gk 10-P. «Set cereresed 24 = Bảng 2. : Kết quả thử via DST của 11. s5 scscse+sEseseesrersecee 25 NO Bảng 2.

: Kết quả phân tích mẫu dâu PVT tại Cá Chó .-- cscscscsxsx: 26 WH Bảng 2. : Tính chất dẫu của Phi IMã. co +csrerrerrrtterierirrerrre 27 QC Bảng 3. : Các phương pháp xác định đới chuyển tiếp, ranh giới dẫu nước.

: Danh mục số liệu sử dụng tính ÍOÁH. : SỐ liệu carota khi tầng ÍÑ. - Set SE HH tr rưệu 75 NY Bảng 4. : Bảng các tham số tính toán- áp dụng.

-- sec Set sererred 79 Q Bảng 4. : SỐ liệu áp suất tâng ÍÑ7.- se SeSh E14 TT 11111111 tt ru 86 bk Bảng 4.
