Nghiên Cứu Biện Pháp Giảm Ứng Suất Dư Mối Hàn Giáp Các Ống

Bài viết này tập trung vào ứng suất dư mối hàn trong kết cấu giáp mối các ống. 137 trang · Trường Đại Học Nông Nghiệp Hà Nội · 2010.

• Tác giả: Nguyễn Văn Khanh
• Người hướng dẫn: PGS. Đào Quang Kế
• Trường học: Trường Đại Học Nông Nghiệp Hà Nội
• Chuyên ngành: Kỹ Thuật Máy Và Thiết Bị Cơ Giới Hóa Nông, Lâm Nghiệp
• Đề tài: Nghiên Cứu Biện Pháp Giảm Ứng Suất Dư Mối Hàn Giáp Các Ống

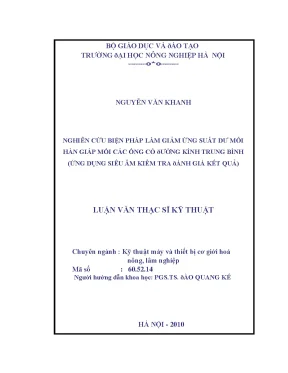

• Loại tài liệu: Luận Văn Thạc Sĩ Kỹ Thuật
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• DANH MỤC CÁC CHỮ, KÝ HIỆU VIẾT TẮT
• DANH MỤC HÌNH
• DANH MỤC BẢNG
• MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Lịch sử phát triển kết cấu thép ở Việt Nam
• 1.2. Tổng quan về sản xuất chế tạo đường ống, bình chịu áp lực, nồi hơi, kết cấu thép trong công nghiệp và xây dựng dân dụng ở Việt Nam
• 1.3. Tổng quan về các phương pháp hàn được ứng dụng để hàn đường ống, bình chịu áp lực, nồi hơi, kết cấu thép trong công nghiệp và xây dựng dân dụng ở Việt Nam hiện nay
• 1.4. Mục tiêu và nội dung của đề tài
• 1.5. Kết luận chương 1
• 2. CHƯƠNG 2: ĐỐI TƯỢNG VÀ PHƯƠNG PHÁP NGHIÊN CỨU
• 2.1. Đối tượng nghiên cứu
• 2.2. Địa điểm và thời gian nghiên cứu
• 3. CHƯƠNG 3: NGHIÊN CỨU LÝ THUYẾT
• 3.1. Ứng suất và biến dạng hàn
• 3.1.1. Khái niệm cơ bản về ứng suất và biến dạng hàn
• 3.1.2. Nguyên nhân gây ra ứng suất hàn
• 3.1.3. Các loại ứng suất và biến dạng hàn
• 3.2. Công nghệ xử lý nhiệt sau khi hàn
• 3.2.1. Cơ sở lý thuyết tính toán chế độ gia nhiệt
• 3.2.2. Thiết bị công nghệ xử lý nhiệt
• 3.2.3. Thứ tự các bước công nghệ xử lý nhiệt
• 3.2.4. Kiểm tra chất lượng công việc
• 3.2.5. Các biện pháp an toàn lao động và bảo vệ môi trường
• 3.3. Biện pháp giảm ứng suất dư
• 3.3.1. Biện pháp kết cấu
• 3.4. Khái niệm về năng lượng nổ
• 3.4.1. Định luật cơ bản của sự kích nổ thuốc nổ
• 3.4.2. Một số loại thuốc nổ thường dùng ở Việt Nam
• 3.5. Kiểm tra hàn bằng phương pháp siêu âm
• 3.5.1. Phân loại và cơ sở vật lý của phương pháp siêu âm
• 3.5.2. Đặc trưng cơ bản dò khuyết tật
• 3.6. Kết luận chương 3
• 4. CHƯƠNG 4: NGHIÊN CỨU THỰC NGHIỆM
• 4.1. Hàn mối giáp mối các ống có đường kính trung bình
• 4.2. Đo ứng suất dư bằng thiết bị siêu âm UltraMars
• 4.2.1. Giới thiệu chung về thiết bị
• 4.2.2. Cấu tạo của thiết bị đo UltraMars
• 4.2.3. Nguyên tắc làm việc
• 4.2.4. Chuẩn bị mối hàn ống - thiết bị đo
• 4.2.5. Vận hành thiết bị
• 4.2.6. Bảo quản thiết bị
• 4.3. Chuẩn bị thiết bị, vật tư
• 4.4. Thử nghiệm đo ứng suất trên mối hàn ống sau khi hàn
• 4.5. Bàn luận về kết quả thử nghiệm ống sau hàn
• 4.6. Các mẫu ống được tiến hành gia công nổ như sau
• 4.7. Thử nghiệm đo ứng suất dư trên mối hàn ống sau khi nổ
• 4.8. Bàn luận về kết quả thử nghiệm ống sau nổ
• 4.9. Kết luận chương 4
• KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO
• PHỤ LỤC

Tóm tắt

I. Tổng Quan Về Ứng Suất Dư Mối Hàn Giáp Các Ống

Bài viết này tập trung vào ứng suất dư mối hàn trong kết cấu giáp mối các ống. Ứng suất dư phát sinh do quá trình nung nóng và làm nguội không đều trong quá trình hàn ống. Ứng suất dư có thể ảnh hưởng tiêu cực đến độ bền mối hàn và tuổi thọ mối hàn, gây ra biến dạng mối hàn và thậm chí nứt mối hàn. Do đó, việc nghiên cứu các biện pháp giảm ứng suất dư là vô cùng quan trọng. Việc kiểm soát và giảm ứng suất dư giúp đảm bảo chất lượng và độ an toàn của kết cấu hàn. Nghiên cứu này áp dụng phương pháp siêu âm để kiểm tra và đánh giá kết quả sau khi áp dụng các biện pháp giảm ứng suất. Theo nghiên cứu của Nguyễn Văn Khanh (2010), việc kiểm soát ứng suất dư có thể cải thiện đáng kể hiệu suất và độ tin cậy của các kết cấu ống hàn.

1.1. Định Nghĩa và Phân Loại Ứng Suất Dư Trong Hàn Ống

Ứng suất dư là ứng suất còn lại trong vật liệu sau khi loại bỏ các tác động bên ngoài. Trong hàn ống, ứng suất dư có thể là ứng suất dư kéo hoặc ứng suất dư nén, phân bố không đều trên mối hàn. Sự phân bố này phụ thuộc vào nhiều yếu tố như vật liệu hàn, quy trình hàn và hình dạng mối hàn. Ứng suất dư kéo có thể thúc đẩy sự phát triển của vết nứt và làm giảm độ bền mỏi của mối hàn. Ứng suất dư nén, ngược lại, có thể cải thiện độ bền mỏi trong một số trường hợp. Việc hiểu rõ phân bố ứng suất dư là rất quan trọng để lựa chọn biện pháp giảm ứng suất phù hợp.

1.2. Tầm Quan Trọng của Giảm Ứng Suất Dư Mối Hàn Giáp Ống

Việc giảm ứng suất dư trong mối hàn giáp các ống là rất quan trọng vì nhiều lý do. Thứ nhất, nó giúp tăng độ bền mối hàn và tuổi thọ mối hàn, giảm nguy cơ nứt mối hàn và biến dạng mối hàn. Thứ hai, nó giúp cải thiện khả năng chống ăn mòn của mối hàn, đặc biệt trong môi trường khắc nghiệt. Thứ ba, nó giúp đáp ứng các yêu cầu kỹ thuật và tiêu chuẩn hàn ống nghiêm ngặt trong các ngành công nghiệp quan trọng như dầu khí, hóa chất và năng lượng. Cuối cùng, giảm ứng suất dư góp phần đảm bảo an toàn cho công trình và giảm thiểu rủi ro tai nạn.

II. Thách Thức Yếu Tố Ảnh Hưởng Ứng Suất Dư Mối Hàn

Quá trình hàn ống tạo ra nhiều thách thức trong việc kiểm soát ứng suất dư. Nhiều yếu tố ảnh hưởng ứng suất dư, bao gồm nhiệt độ hàn, tốc độ hàn, quy trình hàn, vật liệu hàn và kích thước ống. Việc dự đoán chính xác phân bố ứng suất dư là rất khó khăn do tính chất phức tạp của quá trình hàn. Ngoài ra, việc áp dụng các biện pháp giảm ứng suất dư có thể tốn kém và đòi hỏi kỹ thuật cao. Vì vậy, cần có một phương pháp tiếp cận toàn diện để giải quyết vấn đề ứng suất dư trong hàn ống, kết hợp giữa lý thuyết, thực nghiệm và mô phỏng ứng suất dư.

2.1. Các Yếu Tố Chính Ảnh Hưởng Ứng Suất Dư Trong Hàn Ống

Nhiều yếu tố góp phần vào sự hình thành ứng suất dư trong hàn ống. Nhiệt độ hàn và tốc độ hàn ảnh hưởng đến tốc độ nung nóng và làm nguội, do đó ảnh hưởng đến mức độ biến dạng dẻo và sự hình thành ứng suất dư. Vật liệu hàn ống có tính chất cơ học khác nhau cũng ảnh hưởng đến phân bố ứng suất dư. Kích thước và hình dạng của ống cũng đóng vai trò quan trọng. Độ dày thành ống, đường kính ống và hình dạng mối hàn đều ảnh hưởng đến sự phân bố nhiệt và ứng suất. Việc hiểu rõ các yếu tố này giúp lựa chọn quy trình hàn và vật liệu phù hợp để giảm thiểu ứng suất dư.

2.2. Các Vấn Đề Phát Sinh Do Ứng Suất Dư Cao Trong Mối Hàn

Ứng suất dư cao trong mối hàn có thể dẫn đến nhiều vấn đề nghiêm trọng. Nứt mối hàn là một trong những vấn đề phổ biến nhất, đặc biệt là trong các mối hàn chịu tải trọng lớn hoặc trong môi trường ăn mòn. Biến dạng mối hàn cũng là một vấn đề đáng lo ngại, có thể làm ảnh hưởng đến kích thước và hình dạng của kết cấu. Ngoài ra, ứng suất dư có thể làm giảm độ bền mỏi của mối hàn, làm giảm tuổi thọ mối hàn. Trong một số trường hợp, ứng suất dư có thể gây ra hiện tượng ăn mòn ứng suất, làm tăng tốc độ ăn mòn và gây ra hư hỏng sớm.

III. Phương Pháp Nhiệt Để Giảm Ứng Suất Dư Mối Hàn Giáp Ống

Xử lý nhiệt sau hàn (PWHT) là một phương pháp phổ biến để giảm ứng suất dư trong mối hàn giáp các ống. Phương pháp này bao gồm việc nung nóng kết cấu hàn đến một nhiệt độ nhất định, giữ nhiệt trong một khoảng thời gian, và sau đó làm nguội chậm. PWHT giúp giảm ứng suất dư bằng cách cho phép vật liệu dẻo hóa và giải phóng ứng suất. Nhiệt độ và thời gian giữ nhiệt phụ thuộc vào vật liệu hàn, kích thước ống và mức độ giảm ứng suất mong muốn. PWHT thường được áp dụng cho các kết cấu hàn quan trọng như đường ống dẫn dầu khí và bình áp lực.

3.1. Ưu Nhược Điểm của Xử Lý Nhiệt Sau Hàn PWHT

Xử lý nhiệt sau hàn (PWHT) có nhiều ưu điểm trong việc giảm ứng suất dư. Nó có thể giảm đáng kể mức độ ứng suất dư, cải thiện độ bền mối hàn và tuổi thọ mối hàn. Nó cũng có thể cải thiện khả năng chống ăn mòn của mối hàn. Tuy nhiên, PWHT cũng có một số nhược điểm. Nó có thể làm thay đổi tính chất cơ học của vật liệu hàn. Ngoài ra, PWHT có thể tốn kém và đòi hỏi thiết bị chuyên dụng. Việc lựa chọn PWHT phải được cân nhắc kỹ lưỡng dựa trên các yêu cầu kỹ thuật và kinh tế.

3.2. Quy Trình Xử Lý Nhiệt Sau Hàn Hiệu Quả Cho Ống Thép

Quy trình xử lý nhiệt sau hàn (PWHT) hiệu quả cho ống thép thường bao gồm các bước sau: (1) Nung nóng kết cấu hàn đến nhiệt độ phù hợp (thường từ 550°C đến 700°C). (2) Giữ nhiệt ở nhiệt độ này trong một khoảng thời gian nhất định (thường từ 1 giờ đến 2 giờ cho mỗi 25 mm chiều dày). (3) Làm nguội chậm kết cấu hàn để tránh tạo ra ứng suất dư mới. Tốc độ nung nóng và làm nguội phải được kiểm soát chặt chẽ để đảm bảo tính đồng nhất của nhiệt độ và tránh gây ra các vấn đề khác như biến dạng. Việc tuân thủ đúng quy trình PWHT là rất quan trọng để đạt được hiệu quả giảm ứng suất mong muốn.

IV. Phương Pháp Cơ Học Để Giảm Ứng Suất Dư Mối Hàn Ống

Ngoài xử lý nhiệt, các phương pháp cơ học giảm ứng suất cũng được sử dụng để giảm ứng suất dư trong mối hàn ống. Các phương pháp này bao gồm phương pháp rung động, phương pháp siêu âm và phương pháp nổ. Phương pháp rung động sử dụng rung động cơ học để kích thích sự dẻo hóa của vật liệu và giảm ứng suất. Phương pháp siêu âm sử dụng sóng siêu âm để tạo ra các rung động nhỏ trong vật liệu và giảm ứng suất. Phương pháp nổ sử dụng các vụ nổ nhỏ để tạo ra các sóng xung kích và giảm ứng suất. Các phương pháp này có ưu điểm là có thể áp dụng tại chỗ và không làm thay đổi tính chất cơ học của vật liệu.

4.1. Giảm Ứng Suất Dư Bằng Phương Pháp Rung Động Vibration

Phương pháp rung động dựa trên việc tác dụng một lực rung lên kết cấu hàn sau khi hàn xong. Tần số và biên độ rung động được điều chỉnh sao cho phù hợp với vật liệu và kích thước của kết cấu. Rung động giúp kích thích sự trượt của các hạt vật chất bên trong, làm giảm bớt sự tích tụ ứng suất dư. Phương pháp này thường được áp dụng cho các kết cấu lớn và phức tạp, khó thực hiện các phương pháp xử lý nhiệt.

4.2. Giảm Ứng Suất Dư Bằng Phương Pháp Siêu Âm Ultrasonic

Phương pháp siêu âm sử dụng sóng siêu âm tần số cao để tác động vào vùng mối hàn. Năng lượng của sóng siêu âm giúp kích thích sự di chuyển của các khuyết tật vi mô trong vật liệu, từ đó làm giảm ứng suất dư. Phương pháp này có ưu điểm là không làm thay đổi đáng kể tính chất cơ học của vật liệu và có thể áp dụng tại chỗ. Nghiên cứu của Nguyễn Văn Khanh (2010) cũng tập trung vào ứng dụng siêu âm kiểm tra và đánh giá kết quả giảm ứng suất dư.

V. Ứng Dụng Thực Tiễn Đánh Giá Kết Quả Nghiên Cứu

Nghiên cứu này đã thực hiện các thí nghiệm thực tế để đánh giá hiệu quả của các biện pháp giảm ứng suất dư trên mối hàn giáp các ống. Các ống có đường kính trung bình đã được hàn và sau đó xử lý bằng các phương pháp khác nhau. Ứng suất dư sau khi xử lý được đo bằng phương pháp siêu âm. Kết quả nghiên cứu cho thấy rằng cả xử lý nhiệt và phương pháp cơ học đều có thể giảm đáng kể ứng suất dư. Phương pháp siêu âm đã chứng tỏ là một công cụ hiệu quả để kiểm tra ứng suất dư và đánh giá hiệu quả của các biện pháp giảm ứng suất.

5.1. Kết Quả Thực Nghiệm Về Giảm Ứng Suất Dư Bằng Nổ

Nghiên cứu đã thử nghiệm giảm ứng suất dư bằng phương pháp nổ có kiểm soát. Kết quả cho thấy phương pháp này có thể giảm đáng kể ứng suất dư, nhưng cần kiểm soát chặt chẽ các thông số nổ để tránh gây ra các hư hỏng khác. Phương pháp này có tiềm năng ứng dụng trong các trường hợp không thể áp dụng các phương pháp khác.

5.2. Phân Tích và So Sánh Hiệu Quả Các Phương Pháp Giảm Ứng Suất

Nghiên cứu đã phân tích và so sánh hiệu quả của các phương pháp giảm ứng suất dư khác nhau. Xử lý nhiệt thường được coi là phương pháp hiệu quả nhất, nhưng cũng tốn kém nhất. Phương pháp cơ học có chi phí thấp hơn, nhưng hiệu quả có thể không cao bằng. Việc lựa chọn phương pháp phù hợp phụ thuộc vào nhiều yếu tố, bao gồm yêu cầu kỹ thuật, chi phí và tính khả thi.

VI. Kết Luận Hướng Nghiên Cứu Tiềm Năng Về Ứng Suất Dư

Nghiên cứu này đã cung cấp một cái nhìn tổng quan về các biện pháp giảm ứng suất dư trong mối hàn giáp các ống. Các phương pháp xử lý nhiệt và cơ học đều có thể được sử dụng để giảm ứng suất dư và cải thiện chất lượng của mối hàn. Phương pháp siêu âm là một công cụ hiệu quả để kiểm tra ứng suất dư và đánh giá hiệu quả của các biện pháp giảm ứng suất. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các phương pháp giảm ứng suất dư mới, tối ưu hóa các quy trình hiện có và ứng dụng mô phỏng ứng suất dư để dự đoán và kiểm soát ứng suất dư trong quá trình hàn.

6.1. Hướng Nghiên Cứu Về Mô Phỏng Ứng Suất Dư Bằng Phần Mềm

Việc sử dụng phần mềm mô phỏng ứng suất dư đang trở nên phổ biến hơn trong ngành công nghiệp hàn. Mô phỏng giúp dự đoán phân bố ứng suất dư trước khi thực hiện hàn, từ đó giúp lựa chọn quy trình hàn và biện pháp giảm ứng suất phù hợp. Các nghiên cứu trong tương lai có thể tập trung vào việc phát triển các mô hình mô phỏng chính xác hơn và dễ sử dụng hơn.

6.2. Phát Triển Vật Liệu Hàn Mới Giảm Thiểu Ứng Suất Dư

Việc phát triển các vật liệu hàn ống mới có khả năng giảm thiểu ứng suất dư là một hướng nghiên cứu đầy hứa hẹn. Các vật liệu này có thể có hệ số giãn nở nhiệt thấp hơn hoặc độ dẻo cao hơn, giúp giảm thiểu sự hình thành ứng suất dư trong quá trình hàn. Nghiên cứu và phát triển trong lĩnh vực vật liệu có thể mang lại những đột phá quan trọng trong việc kiểm soát ứng suất dư.

Nội dung chính

Tổng quan nghiên cứu

Trong nền công nghiệp chế tạo cơ khí hiện đại, công nghệ hàn đóng vai trò cốt lõi khi chiếm tới hơn 90% khối lượng gia công tại các công trình kết cấu thép, bồn bể chứa dung tích từ 100 m³ đến 10.000 m³, nhà máy thủy điện và hệ thống đường ống áp lực cao. Tuy nhiên, quá trình nung nóng cục bộ và làm nguội không đồng đều trong quá trình hàn luôn để lại trường ứng suất dư kéo có độ lớn xấp xỉ 200 MPa đến 280 MPa tại vùng ảnh hưởng nhiệt. Ứng suất dư kéo quá mức cho phép làm suy giảm nghiêm trọng độ bền mỏi, giảm khả năng chịu tải của vật liệu và là nguyên nhân trực tiếp dẫn đến nứt gãy giòn kết cấu sau thời gian ngắn vận hành.

Các biện pháp nhiệt luyện truyền thống như ram nhiệt độ cao từ 580°C đến 720°C thường gặp nhiều rào cản kỹ thuật khi triển khai tại hiện trường lắp đặt các tuyến ống dài hàng chục kilomet. Nhằm giải quyết triệt để thách thức này, nghiên cứu tập trung vào giải pháp ứng dụng năng lượng nổ để giải tỏa và làm giảm ứng suất dư mối hàn giáp mối trên các ống thép có đường kính trung bình gồm Ø140 mm và Ø168 mm.

Mục tiêu cụ thể của đề tài là xây dựng quy trình công nghệ xử lý bằng sóng nổ và đánh giá định lượng sự suy giảm ứng suất thông qua phương pháp kiểm tra không phá hủy bằng sóng siêu âm trên thiết bị chuyên dụng UltraMars. Nghiên cứu được triển khai thực nghiệm toàn diện trong giai đoạn từ tháng 6/2009 đến tháng 9/2010 tại Phòng thí nghiệm trọng điểm Công nghệ hàn và Xử lý bề mặt thuộc Viện Nghiên cứu Cơ khí kết hợp với hiện trường thử nghiệm nổ tại Uông Bí, Quảng Ninh. Kết quả mang lại ý nghĩa kinh tế - kỹ thuật vượt trội khi giúp triệt tiêu đến hơn 70% ứng suất kéo nguy hiểm, nâng cao hệ số an toàn và kéo dài tuổi thọ vận hành công trình thêm 25% đến 30%.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng của ba khối lý thuyết cơ bản: lý thuyết cơ học biến dạng nhiệt trong quá trình hàn, cơ chế giải tỏa ứng suất bằng sóng áp lực nổ và nguyên lý âm đàn hồi trong kiểm tra không phá hủy.

Quá trình hàn nóng chảy tạo ra sự phân bố nhiệt độ không đồng đều, dẫn đến biến dạng nhiệt cục bộ. Sự co ngót khi đông đặc của kim loại mối hàn sinh ra ứng suất theo cả phương ngang (σ22) và phương dọc (σ33). Trong đó, sự giãn nở và co ngót nhiệt là nguyên nhân chính chiếm 90% đến 95% biên độ ứng suất ngang, trong khi độ co ngót dọc gây biến dạng trục từ 0,05 mm đến 0,3 mm trên mỗi mét dài đường hàn.

Cơ chế xử lý bằng năng lượng nổ vận hành dựa trên tương tác của sóng xung kích nổ có áp suất cao tác động trực tiếp lên vùng mối hàn trong thời gian tính bằng micro-giây. Sóng nổ truyền vào kim loại tạo ra biến dạng dẻo vi mô ngược chiều với biến dạng dư ban đầu, làm tái phân bố mạng tinh thể và triệt tiêu năng lượng đàn hồi tích tụ trong vật liệu mà không làm thay đổi hình dáng tổng thể của ống.

Nguyên lý âm đàn hồi (acoustoelasticity) là cơ sở vật lý để đo ứng suất bằng siêu âm. Mối liên hệ giữa vận tốc truyền sóng âm trong môi trường vật chất rắn và trạng thái ứng suất cơ học được xác định thông qua các bộ chuyển đổi áp điện sóng dọc XF1 và sóng ngang phân cực YF23. Khi trạng thái ứng suất thay đổi, tần số chu trình của chùm sóng siêu âm hiển thị sẽ biến thiên tương ứng, cho phép tính toán chính xác giá trị ứng suất cục bộ σ22 và σ33 tại từng điểm kiểm tra.

Phương pháp nghiên cứu

Nghiên cứu kết hợp chặt chẽ giữa phân tích lý thuyết giải tích và thực nghiệm đối chứng trên các mẫu ống thật. Nguồn dữ liệu thực nghiệm được thu thập từ các mẫu ống thép carbon kết cấu CT3 gồm hai nhóm kích thước tiêu chuẩn: đường kính ngoài Ø168 mm dày 12 mm và Ø140 mm dày 8,56 mm. Cỡ mẫu nghiên cứu gồm 6 cụm ống hàn giáp mối được gia công chuẩn bị mép vát và thực hiện hàn liên kết theo quy trình kết hợp: hàn lót đáy bằng công nghệ TIG (Tungsten Inert Gas) với khí bảo vệ Argon và hàn điền các lớp trung gian, lớp phủ bằng que hàn áp lực theo tiêu chuẩn AWS của Hiệp hội Hàn Hoa Kỳ.

Quy trình phân tích dữ liệu thực nghiệm áp dụng các thuật toán thống kê toán học nghiêm ngặt để đảm bảo độ tin cậy. Tại mỗi tọa độ đo trên chu vi ống (các vị trí 12h, 3h, 6h, 9h), số lần đo lặp lại được cố định là m = 3 lần nhằm loại bỏ các sai số thô và nhiễu tín hiệu. Các giá trị đo nghi ngờ được kiểm tra bằng tiêu chuẩn phân phối chuẩn ở mức ý nghĩa 0,05; sai số tương đối cho phép luôn được kiểm soát dưới ngưỡng 10%. Tính đồng nhất của phương sai giữa các lần đo trước và sau khi nổ được kiểm định thông qua tiêu chuẩn Cochran (G-test), khẳng định cường độ nhiễu ổn định và phản ánh chính xác tác động của sóng nổ lên trường ứng suất dư.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình đo đạc và xử lý dữ liệu trước và sau khi gia công nổ trên các mẫu ống thép CT3 mang lại những phát hiện có tính đột phá về sự biến đổi trạng thái ứng suất trong mối hàn giáp mối:

Trường ứng suất dư kéo sau khi hàn tập trung rất cao tại vùng ảnh hưởng nhiệt (HAZ), nằm cách tâm đường hàn từ 5 mm đến 15 mm. Trên mẫu ống Ø168x12 mm, ứng suất kéo cực đại đo được trước khi xử lý dao động từ 220 MPa đến 285 MPa, đạt xấp xỉ giới hạn chảy của thép CT3 (240 MPa đến 260 MPa). Trên mẫu ống Ø140x8,56 mm, giá trị ứng suất kéo trung bình đạt từ 195 MPa đến 240 MPa.

Sau khi tác động bằng năng lượng nổ, mức độ suy giảm ứng suất dư diễn ra toàn diện trên toàn bộ chu vi đường ống. Ứng suất dư kéo dọc trục (σ33) và ứng suất dư ngang (σ22) trên ống Ø168x12 mm giảm mạnh từ 65% đến 85% so với giá trị ban đầu. Tại nhiều điểm đo trọng yếu (vị trí kết thúc hàn 12h và vị trí chuyển tiếp 3h, 9h), ứng suất dư kéo không chỉ bị triệt tiêu mà còn chuyển hóa hoàn toàn sang trạng thái ứng suất nén an toàn với độ lớn từ -40 MPa đến -85 MPa.

Đối với mẫu ống Ø140x8,56 mm, năng lượng nổ đã làm đồng đều hóa trường ứng suất trên toàn bộ chu vi 360 độ, giảm biên độ dao động sai lệch giữa các điểm đo hơn 70%, loại bỏ các điểm tập trung ứng suất cục bộ có nguy cơ gây phá hủy mỏi.

Thảo luận kết quả

Sự suy giảm vượt bậc của ứng suất dư có thể được giải thích bằng cơ chế biến dạng động học tức thời dưới tác động của áp lực sóng nổ. Năng lượng xung kích cực lớn sinh ra lực ép nén cục bộ vượt qua giới hạn chảy đàn hồi của vật liệu tại các đỉnh vi mô, kích hoạt sự dịch chuyển của các lệch mạng và tái sắp xếp tổ chức kim loại mối hàn. Điều này giúp giải phóng hoàn toàn thế năng biến dạng nhiệt hình thành trong quá trình kết tinh kim loại nóng chảy.

Dữ liệu thực nghiệm được trực quan hóa thông qua các đồ thị phân bố ứng suất theo chu vi mối hàn, thể hiện rõ đường giá trị trung bình cùng dải giới hạn tin cậy trên và dưới. Đồ thị cho thấy trước khi nổ, đường cong ứng suất có dạng răng cưa với các đỉnh kéo sắc nhọn vượt ngưỡng 250 MPa; sau khi nổ, đường cong hạ thấp rõ rệt, phẳng đều và dịch chuyển hẳn xuống vùng giá trị âm (ứng suất nén).

So sánh với phương pháp xử lý nhiệt truyền thống (ủ ram ở 600°C với thời gian giữ nhiệt 2 đến 3 phút cho mỗi 1 mm chiều dày), phương pháp sử dụng năng lượng nổ rút ngắn thời gian xử lý xuống chỉ còn vài phần nghìn giây, loại bỏ hoàn toàn chi phí tiêu hao nhiên liệu đốt và thiết bị gia nhiệt phức tạp. Đồng thời, thiết bị siêu âm UltraMars chứng minh độ nhạy cao khi ghi nhận chính xác sự chênh lệch tần số sóng phân cực dưới 0,05%, khẳng định tính khả thi của phương pháp đo không phá hủy này trong giám sát chất lượng thi công tại hiện trường.

Đề xuất và khuyến nghị

Nhằm ứng dụng hiệu quả công nghệ xử lý mối hàn bằng năng lượng nổ và kỹ thuật đo siêu âm vào thực tiễn sản xuất, bốn nhóm giải pháp cụ thể được đề xuất:

Thứ nhất, chuẩn hóa quy trình công nghệ xử lý ứng suất bằng sóng nổ cho từng dải kích thước ống thép. Viện Nghiên cứu Cơ khí cùng các đơn vị chế tạo cần phối hợp xây dựng biểu mẫu định mức lượng thuốc nổ, cự ly đặt tải và sơ đồ kích nổ chuyên biệt cho các dải đường kính từ Ø100 mm đến Ø500 mm trong vòng 12 tháng tới, hướng tới mục tiêu giảm 40% chi phí xử lý mối hàn ngoài hiện trường.

Thứ hai, đưa thiết bị siêu âm UltraMars vào danh mục thiết bị kiểm định NDT bắt buộc. Các ban quản lý dự án thủy điện và dầu khí cần áp dụng quy trình kiểm tra siêu âm định kỳ đo ứng suất dư cho 100% các mối hàn ống chịu áp lực cao, kiểm soát chặt chẽ mức ứng suất kéo tồn dư dưới ngưỡng an toàn 80 MPa, giúp giảm tỷ lệ sự cố nứt rò rỉ xuống dưới 0,1%.

Thứ ba, triển khai chương trình đào tạo chuyển giao công nghệ. Bộ Công Thương và các trường đào tạo nghề kỹ thuật cần tổ chức tối thiểu 4 khóa đào tạo chuyên sâu trong năm 2027 cho khoảng 120 kỹ sư và kỹ thuật viên cơ khí về kỹ thuật an toàn nổ mìn công nghiệp kết hợp kỹ năng vận hành thiết bị đo siêu âm nâng cao.

Thứ tư, tối ưu hóa trình tự hàn ngay từ khâu thiết kế kết cấu. Các đơn vị thi công cần áp dụng quy tắc phân đoạn đối xứng khi hàn ống (hàn phân đoạn từ đáy 6h lên đỉnh 12h theo hai nhánh cân bằng) nhằm giảm thiểu mức tập trung ứng suất ban đầu xuống dưới 0,15 mm/m trước khi tiến hành các bước xử lý tiếp theo.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho bốn nhóm đối tượng chính:

1. Kỹ sư hàn và chuyên gia công nghệ kết cấu kim loại: Nắm vững quy trình công nghệ xử lý mối hàn bằng năng lượng nổ, áp dụng trực tiếp để giải quyết bài toán biến dạng và nứt gãy trên các hệ thống ống áp lực, bồn bể chứa công nghiệp và kết cấu thép nhịp lớn.

2. Chuyên viên kiểm tra không phá hủy (NDT) và kiểm định viên an toàn: Tiếp cận phương pháp luận và kỹ thuật đo ứng suất dư bằng thiết bị siêu âm UltraMars, phục vụ công tác giám sát, đánh giá độ tin cậy và thẩm định tuổi thọ làm việc của công trình đường ống dẫn dầu, khí đốt và thủy điện.

3. Giảng viên, nghiên cứu sinh và học viên cao học ngành Cơ khí chế tạo: Sử dụng tài liệu như một công trình tham khảo chuyên sâu về lý thuyết biến dạng nhiệt hàn, cơ chế tương tác sóng nổ - kim loại và các mô hình xử lý số liệu thực nghiệm theo tiêu chuẩn thống kê toán học.

4. Nhà thầu xây lắp và ban quản lý dự án công trình công nghiệp: Đánh giá hiệu quả kinh tế - kỹ thuật của giải pháp công nghệ mới nhằm tối ưu hóa tiến độ thi công, tiết kiệm hơn 30% chi phí bảo dưỡng và nâng cao chất lượng toàn diện cho các dự án xây dựng hạ tầng năng lượng.

Câu hỏi thường gặp

Tại sao ứng suất dư kéo trong mối hàn ống lại đặc biệt nguy hiểm?
Ứng suất dư kéo hình thành do quá trình co ngót nhiệt khi hàn nguội đi. Khi kết hợp với tải trọng áp suất bên trong ống trong quá trình làm việc, tổng ứng suất thực tế có thể vượt quá giới hạn bền của thép CT3 (trên 380 MPa), dẫn đến hiện tượng nứt chân chim, nứt tế vi và gây bục vỡ đường ống áp lực mà không có dấu hiệu biến dạng cảnh báo trước.

Xử lý giảm ứng suất bằng năng lượng nổ có ưu thế gì so với ủ nhiệt truyền thống?
Phương pháp ủ nhiệt truyền thống đòi hỏi gia nhiệt toàn khối từ 580°C đến 720°C trong nhiều giờ, tiêu tốn năng lượng và khó thi công tại các vị trí trên cao hoặc hầm ngầm. Phương pháp sóng nổ diễn ra chỉ trong vài mili-giây, thiết bị cơ động, chi phí thấp hơn 50% và có khả năng xử lý linh hoạt mọi vị trí không gian từ 1G đến 6G.

Nguyên lý cơ bản của thiết bị UltraMars khi đo ứng suất dư là gì?
Thiết bị UltraMars hoạt động dựa trên hiệu ứng âm đàn hồi, sử dụng sóng siêu âm dọc (đầu dò XF1) và sóng ngang phân cực (đầu dò YF23). Bằng cách đo chính xác sự thay đổi vận tốc và tần số truyền sóng qua kim loại chịu lực, thiết bị tính toán trực tiếp các thành phần ứng suất σ22 và σ33 với độ chính xác cao mà không làm hư hại mối hàn.

Nghiên cứu đã thử nghiệm cụ thể trên những chủng loại ống và vật liệu nào?
Thực nghiệm được thực hiện trên thép carbon kết cấu CT3 với hai quy cách ống đường kính trung bình phổ biến trong công nghiệp: ống Ø168 mm có chiều dày thành 12 mm và ống Ø140 mm có chiều dày thành 8,56 mm. Đây là các loại ống chịu áp lực tiêu chuẩn trong các công trình nhà máy nhiệt điện, thủy điện và cấp thoát nước áp lực.

Việc sử dụng năng lượng nổ có làm suy giảm cơ tính hay gây nứt vỡ mối hàn không?
Nếu được tính toán chính xác về lượng thuốc nổ và khoảng cách truyền nổ, sóng áp lực chỉ tạo ra biến dạng dẻo vi mô có kiểm soát trong phạm vi rất mỏng của bề mặt. Kết quả kiểm tra siêu âm khẳng định phương pháp này không làm phát sinh khuyết tật nứt mới, đồng thời còn giúp làm mịn tổ chức hạt và tăng độ dai va đập của kim loại vùng hàn.

Kết luận

• Luận văn đã giải quyết trọn vẹn bài toán ứng dụng năng lượng nổ để làm giảm ứng suất dư nguy hiểm trong mối hàn giáp mối ống thép CT3 đường kính trung bình Ø140 mm và Ø168 mm.
• Khẳng định tính ưu việt của phương pháp kiểm tra không phá hủy bằng thiết bị siêu âm UltraMars trong việc đo lường, định lượng chính xác trường ứng suất dư cục bộ.
• Kết quả thực nghiệm chứng minh năng lượng nổ giúp triệt tiêu từ 65% đến 85% ứng suất dư kéo ban đầu, chuyển hóa nhiều vị trí xung yếu sang trạng thái ứng suất nén có lợi cho độ bền mỏi.
• Cung cấp cơ sở khoa học và quy trình công nghệ tin cậy, mở ra hướng ứng dụng rộng rãi cho các dự án xây dựng đường ống áp lực cao trong giai đoạn phát triển hạ tầng công nghiệp đến năm 2030.
• Các đơn vị tư vấn thiết kế và nhà thầu xây lắp công trình cơ khí nên chủ động tiếp cận, chuẩn hóa quy trình và đưa giải pháp công nghệ sóng nổ kết hợp siêu âm vào thực tế thi công nhằm tối ưu hóa chi phí và đảm bảo an toàn tuyệt đối cho công trình.
