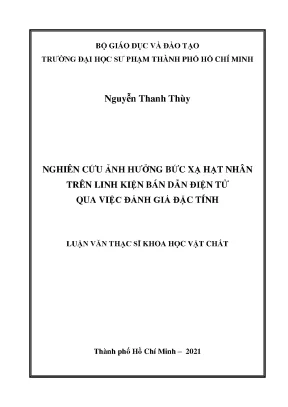

Nghiên Cứu Ảnh Hưởng Bức Xạ Hạt Nhân Trên Linh Kiện Bán Dẫn Điện Tử

Nghiên cứu ảnh hưởng của bức xạ hạt nhân đến linh kiện bán dẫn điện tử qua việc đánh giá các đặc tính quan trọng và ứng dụng thực tiễn.

• Tác giả: Nguyễn Thanh Thùy
• Người hướng dẫn: TS. Hoàng Sỹ Minh Tuấn
• Trường học: Trường Đại Học Sư Phạm Thành Phố Hồ Chí Minh
• Chuyên ngành: Vật lý nguyên tử và hạt nhân
• Đề tài: Nghiên Cứu Ảnh Hưởng Bức Xạ Hạt Nhân Đến Linh Kiện Bán Dẫn Điện Tử
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2021
• Địa điểm: Thành phố Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• DANH MỤC CÁC CHỮ VIẾT TẮT
• DANH MỤC CÁC HÌNH VẼ
• DANH MỤC CÁC BẢNG BIỂU
• 1. CHƯƠNG 1: TỔNG QUAN
• 1.1. Các nguồn bức xạ
• 1.2. Tương tác của bức xạ ion hóa đối với chất bán dẫn
• 1.3. Hiệu ứng ion hóa
• 1.4. Hiệu ứng trong chất cách điện
• 1.5. Sai hỏng dịch chuyển
• 1.6. Sai hỏng dịch chuyển do proton và các ion nặng
• 1.7. Ảnh hưởng của sai hỏng bức xạ đối với tính chất của bán dẫn
• 1.8. Thời gian sống của sai hỏng (lifetime damage)
• 1.9. Loại bỏ hạt tải điện (carrier removal)
• 1.10. Hiệu ứng bức xạ trong cấu trúc dị thường
• 1.11. Phụ thuộc năng lượng của sai hỏng dịch chuyển
• 2. CHƯƠNG 2: MÔ PHỎNG SRIM/TRIM VÀ CẤU TẠO ĐIỐT PIN
• 2.1. Tổng quan về SRIM/TRIM
• 2.2. Thực thi SRIM/TRIM
• 2.3. Cài đặt nguồn ion
• 2.4. Thiết lập mục tiêu
• 2.5. Cài đặt thông số đặc biệt
• 2.6. Thực hiện các phép tính
• 2.7. Kiểm tra kết quả
• 2.8. Tóm tắt kết quả SRIM
• 2.9. Chuyển tiếp PN
• 2.10. Chuyển tiếp PN ở trạng thái cân bằng nhiệt
• 2.11. Chuyển tiếp PN khi có điện áp phân cực
• 2.12. Đặc tuyến I-V của chuyển tiếp PN
• 2.13. Cơ chế đánh thủng trong chuyển tiếp PN
• 2.14. Đặc điểm của Điốt PIN
• 2.15. Ứng dụng điốt PIN
• 2.16. Thiết kế và đặt sản xuất điốt PIN
• 2.17. Máy gia tốc tĩnh điện 5SDH-2 Pelletron
• 2.18. Buồng gia tốc chính
• 2.19. Các kênh ra của chùm ion
• 2.20. Hệ đo đặc tuyến I-V
• 3. CHƯƠNG 3: THỰC NGHIỆM
• 3.1. Thiết kế Điốt PIN
• 3.2. Chiếu bức xạ lên mẫu điốt PIN
• 3.3. Tính các giá trị PKA và DPA
• 3.4. Đo thông số các đường đặc tuyến I-V, C-V
• 4. CHƯƠNG 4: KẾT QUẢ VÀ THẢO LUẬN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Nghiên Cứu Ảnh Hưởng Bức Xạ Hạt Nhân Khám Phá Mới

Các linh kiện bán dẫn đóng vai trò then chốt trong nhiều ứng dụng điện tử, từ thiết bị tiêu dùng đến các hệ thống phức tạp trong không gian vũ trụ và nhà máy điện hạt nhân. Tuy nhiên, chúng đặc biệt nhạy cảm với tác động bức xạ hạt nhân, gây ảnh hưởng đến hiệu suất và độ tin cậy. Nghiên cứu về ảnh hưởng bức xạ ion hóa lên linh kiện điện tử là một lĩnh vực quan trọng, nhằm đảm bảo hoạt động ổn định và an toàn của các thiết bị này trong môi trường khắc nghiệt. Việc đánh giá độ tin cậy linh kiện điện tử dưới tác động của tia gamma, neutron, hạt alpha, hạt beta là yếu tố then chốt trong thiết kế và ứng dụng của chúng. Các nghiên cứu tập trung vào các cơ chế sai hỏng do bức xạ như SEU (Single Event Upset), SEL (Single Event Latchup), TID (Total Ionizing Dose), DD (Displacement Damage) và tìm ra các giải pháp để tăng khả năng chịu bức xạ cho các thiết bị.

1.1. Các Nguồn Bức Xạ Hạt Nhân Phân Loại và Đặc Điểm

Các nguồn bức xạ có thể được chia thành hai loại chính: nguồn bức xạ hạt mang điện (gồm điện tử nhanh và các hạt nặng) và nguồn bức xạ không mang điện (gồm bức xạ điện từ và neutron). Mỗi loại nguồn bức xạ có đặc điểm và cơ chế tương tác khác nhau với linh kiện bán dẫn, dẫn đến các dạng sai hỏng do bức xạ khác nhau.Hiểu rõ các đặc tính của từng nguồn bức xạ là điều cần thiết để bảo vệ linh kiện khỏi bức xạ một cách hiệu quả nhất. Các nghiên cứu về liều lượng bức xạ và hiệu ứng ion hóa đóng vai trò quan trọng trong việc xác định mức độ ảnh hưởng của các nguồn bức xạ khác nhau đến tuổi thọ linh kiện.

1.2. Tương Tác Bức Xạ Ion Hóa Ảnh Hưởng Lên Vật Liệu Bán Dẫn

Bức xạ ion hóa khi đi vào vật chất sẽ truyền năng lượng, kích thích và ion hóa các nguyên tử. Quá trình ion hóa tạo ra các cặp ion, ảnh hưởng đến tính chất điện của vật liệu bán dẫn. Kích thích là quá trình nguyên tử hấp thụ năng lượng, chuyển về trạng thái năng lượng mới không bền vững mà không có bất cứ điện tử nào bị bứt ra khỏi nguyên tử. Việc hiểu rõ các quá trình tương tác này là nền tảng để phân tích và dự đoán ảnh hưởng bức xạ hạt nhân đến nguyên lý hoạt động linh kiện bán dẫn. Năng lượng trung bình để tạo một cặp ion trong không khí là 30 ± 5 eV, trong chất bán dẫn khoảng 3 eV.

II. Thách Thức Vấn Đề Ảnh Hưởng Bức Xạ Đến Điện Tử

Ảnh hưởng bức xạ hạt nhân gây ra nhiều vấn đề nghiêm trọng cho linh kiện bán dẫn điện tử. Sai hỏng do bức xạ có thể dẫn đến thay đổi các tham số điện quan trọng, như dòng điện rò, thay đổi ngưỡng điện áp, và suy giảm hiệu năng. Trong môi trường không gian vũ trụ, các thiết bị phải đối mặt với liều lượng bức xạ cao, đòi hỏi các biện pháp thiết kế chống bức xạ hiệu quả. Việc giảm thiểu tác động bức xạ hạt nhân lên độ tin cậy linh kiện điện tử là một thách thức lớn, đòi hỏi sự phối hợp giữa các lĩnh vực vật liệu, thiết kế mạch, và công nghệ chế tạo.

2.1. Cơ Chế Sai Hỏng Do Bức Xạ Giải Thích Chi Tiết

Các cơ chế sai hỏng do bức xạ bao gồm hiệu ứng ion hóa và sai hỏng dịch chuyển. Hiệu ứng ion hóa tạo ra các cặp điện tử-lỗ trống, làm thay đổi điện tích trong các lớp oxit và ảnh hưởng đến hoạt động của transistor MOS. Sai hỏng dịch chuyển gây ra các khuyết tật mạng tinh thể, làm giảm thời gian sống linh kiện và tăng dòng điện rò. Việc hiểu rõ từng cơ chế sai hỏng do bức xạ là rất quan trọng để phát triển các phương pháp bảo vệ linh kiện khỏi bức xạ. Mô phỏng ảnh hưởng bức xạ giúp dự đoán và đánh giá các tác động này.

2.2. Suy Giảm Hiệu Năng Bức Xạ Tác Động Đến Linh Kiện Bán Dẫn

Bức xạ gây ra suy giảm hiệu năng của linh kiện bán dẫn thông qua nhiều cơ chế, bao gồm giảm độ khuếch đại của transistor, tăng dòng điện rò, và giảm tốc độ chuyển mạch. Tác động bức xạ hạt nhân có thể làm giảm tuổi thọ linh kiện đáng kể, đặc biệt trong môi trường khắc nghiệt. Việc đánh giá khả năng chịu bức xạ và độ tin cậy của thiết bị điện tử là rất quan trọng để đảm bảo hoạt động ổn định trong suốt vòng đời của chúng.

III. Phương Pháp Thử Nghiệm Đánh Giá Ảnh Hưởng Bức Xạ Hạt Nhân

Việc đánh giá ảnh hưởng bức xạ hạt nhân lên linh kiện bán dẫn đòi hỏi các phương pháp thử nghiệm bức xạ chuyên biệt. Các thử nghiệm này bao gồm chiếu xạ linh kiện bán dẫn bằng các nguồn bức xạ khác nhau và đo lường các tham số điện trước và sau khi chiếu xạ. Các phương pháp thử nghiệm bức xạ được thiết kế để mô phỏng các điều kiện môi trường thực tế, như không gian vũ trụ hoặc nhà máy điện hạt nhân. Kết quả thử nghiệm giúp xác định khả năng chịu bức xạ và độ tin cậy linh kiện điện tử.

3.1. Quy Trình Chiếu Xạ Các Bước Thực Hiện và Lưu Ý Quan Trọng

Quy trình chiếu xạ bao gồm các bước chuẩn bị mẫu, thiết lập nguồn bức xạ, điều chỉnh liều lượng bức xạ, và giám sát quá trình chiếu xạ. Việc lựa chọn nguồn bức xạ phù hợp và liều lượng bức xạ chính xác là rất quan trọng để mô phỏng các điều kiện môi trường thực tế. Các lưu ý quan trọng bao gồm kiểm soát nhiệt độ mẫu, đảm bảo tính đồng nhất của chùm bức xạ, và đo lường chính xác liều lượng bức xạ. Cần sử dụng các cảm biến bức xạ (radiation sensors) và dosimetry để đảm bảo an toàn và chính xác.

3.2. Đo Đặc Tính Điện Phân Tích Thông Số Linh Kiện Trước Sau Bức Xạ

Sau khi chiếu xạ, các đặc tính điện của linh kiện bán dẫn được đo lường để đánh giá ảnh hưởng bức xạ hạt nhân. Các thông số điện quan trọng bao gồm dòng điện rò, điện áp ngưỡng, độ khuếch đại, và tốc độ chuyển mạch. Phân tích sự thay đổi của các thông số này giúp xác định mức độ suy giảm hiệu năng và dự đoán tuổi thọ linh kiện. Các thiết bị đo lường chuyên dụng cần được sử dụng để đảm bảo độ chính xác và tin cậy của kết quả.

IV. Giải Pháp Thiết Kế Kỹ Thuật Chống Bức Xạ Hiệu Quả Nhất

Để giảm thiểu tác động bức xạ hạt nhân lên linh kiện bán dẫn, nhiều kỹ thuật chống bức xạ đã được phát triển. Các kỹ thuật này bao gồm thiết kế chống bức xạ, sử dụng vật liệu bán dẫn có khả năng chịu bức xạ cao, và sử dụng các lớp chắn bức xạ. Thiết kế chống bức xạ tập trung vào việc tối ưu hóa cấu trúc mạch và lựa chọn linh kiện ít nhạy cảm với bức xạ. Việc kết hợp các kỹ thuật này giúp tăng độ tin cậy và tuổi thọ của linh kiện điện tử trong môi trường bức xạ.

4.1. Vật Liệu Chống Bức Xạ Lựa Chọn Tối Ưu Cho Linh Kiện Điện Tử

Một số vật liệu bán dẫn có khả năng chịu bức xạ tốt hơn so với các vật liệu khác. Ví dụ, Silicon Carbide (SiC) và Gallium Nitride (GaN) có khả năng chịu bức xạ cao hơn so với Silicon (Si). Việc lựa chọn vật liệu chống bức xạ phù hợp giúp tăng độ tin cậy và tuổi thọ của linh kiện điện tử trong môi trường bức xạ. Các nghiên cứu về vật liệu bán dẫn mới tiếp tục được tiến hành để tìm ra các giải pháp hiệu quả hơn.

4.2. Thiết Kế Mạch Chống Bức Xạ Bí Quyết Giảm Thiểu Tác Động

Thiết kế mạch chống bức xạ bao gồm nhiều kỹ thuật, như sử dụng linh kiện dư thừa, giảm thiểu độ nhạy cảm của mạch với bức xạ, và sử dụng các mạch tự sửa lỗi. Các kỹ thuật này giúp giảm thiểu ảnh hưởng bức xạ hạt nhân đến hoạt động của mạch và tăng độ tin cậy của hệ thống. Mô phỏng ảnh hưởng bức xạ đóng vai trò quan trọng trong quá trình thiết kế chống bức xạ.

4.3. Che Chắn Bức Xạ Phương Pháp Giảm Thiểu Liều Lượng Bức Xạ

Sử dụng vật liệu che chắn bức xạ là một phương pháp quan trọng để giảm lượng bức xạ đến linh kiện bán dẫn. Các vật liệu như chì, nhôm, và bê tông thường được sử dụng để che chắn bức xạ. Việc lựa chọn vật liệu che chắn phù hợp và thiết kế cấu trúc che chắn hiệu quả giúp giảm thiểu tác động bức xạ hạt nhân lên độ tin cậy linh kiện điện tử.

V. Ứng Dụng Thực Tiễn Bức Xạ Tác Động Thế Nào Đến Ứng Dụng

Ảnh hưởng bức xạ hạt nhân có tác động đáng kể đến nhiều ứng dụng thực tiễn, bao gồm không gian vũ trụ, nhà máy điện hạt nhân, và thiết bị y tế hạt nhân. Trong môi trường không gian vũ trụ, các vệ tinh và tàu vũ trụ phải đối mặt với liều lượng bức xạ cao, đòi hỏi các linh kiện điện tử có khả năng chịu bức xạ cao. Trong nhà máy điện hạt nhân, các hệ thống điều khiển và giám sát phải hoạt động ổn định trong môi trường bức xạ. Thiết bị y tế hạt nhân, như máy xạ trị, cũng yêu cầu các linh kiện bán dẫn có độ tin cậy cao.

5.1. Ứng Dụng Hàng Không Vũ Trụ Bảo Vệ Linh Kiện Khỏi Bức Xạ

Các ứng dụng hàng không vũ trụ đòi hỏi linh kiện điện tử phải có khả năng chịu bức xạ cao để đảm bảo hoạt động ổn định trong môi trường không gian vũ trụ. Các thiết kế chống bức xạ và vật liệu chống bức xạ được sử dụng để bảo vệ linh kiện khỏi tác động bức xạ hạt nhân. Các thử nghiệm bức xạ được thực hiện để đánh giá độ tin cậy của linh kiện điện tử trong môi trường vũ trụ.

5.2. Ứng Dụng Điện Hạt Nhân Ổn Định Trong Môi Trường Phóng Xạ

Trong nhà máy điện hạt nhân, các hệ thống điều khiển và giám sát phải hoạt động ổn định trong môi trường bức xạ. Linh kiện điện tử phải có khả năng chịu bức xạ cao để đảm bảo an toàn và hiệu quả của nhà máy. Các thiết kế chống bức xạ và vật liệu chống bức xạ được sử dụng để bảo vệ linh kiện khỏi tác động bức xạ hạt nhân.

5.3. Ứng Dụng Y Tế Đảm Bảo Độ Chính Xác Thiết Bị Hạt Nhân

Các thiết bị y tế hạt nhân, như máy xạ trị, yêu cầu linh kiện bán dẫn có độ tin cậy cao để đảm bảo độ chính xác của quá trình điều trị. Ảnh hưởng bức xạ hạt nhân có thể làm suy giảm hiệu năng của các thiết bị này, do đó các thiết kế chống bức xạ và vật liệu chống bức xạ được sử dụng để bảo vệ linh kiện.

VI. Kết Luận Triển Vọng Hướng Nghiên Cứu Bức Xạ Tương Lai

Nghiên cứu về ảnh hưởng bức xạ hạt nhân lên linh kiện bán dẫn điện tử là một lĩnh vực quan trọng và đang phát triển. Các nghiên cứu trong tương lai sẽ tập trung vào việc phát triển các vật liệu bán dẫn mới có khả năng chịu bức xạ cao hơn, các thiết kế mạch chống bức xạ hiệu quả hơn, và các phương pháp mô phỏng chính xác hơn. Việc hiểu rõ tác động bức xạ hạt nhân và phát triển các giải pháp giảm thiểu tác động này là rất quan trọng để đảm bảo hoạt động ổn định và an toàn của các thiết bị điện tử trong môi trường khắc nghiệt. Cần chú trọng hơn vào việc mô phỏng ảnh hưởng bức xạ để dự đoán và đánh giá chính xác các tác động.

6.1. Nghiên Cứu Vật Liệu Mới Nâng Cao Khả Năng Chịu Bức Xạ

Các nghiên cứu về vật liệu bán dẫn mới có khả năng chịu bức xạ cao hơn là một hướng quan trọng trong tương lai. Các vật liệu như Diamond và Boron Nitride có tiềm năng lớn trong việc thay thế các vật liệu truyền thống trong các ứng dụng bức xạ. Cần đầu tư vào nghiên cứu và phát triển các vật liệu bán dẫn mới để đáp ứng nhu cầu ngày càng tăng về linh kiện điện tử có độ tin cậy cao.

6.2. Phát Triển Thiết Kế Mạch Thông Minh Tự Động Chống Bức Xạ

Phát triển các thiết kế mạch thông minh có khả năng tự động phát hiện và khắc phục các sai hỏng do bức xạ là một hướng nghiên cứu đầy hứa hẹn. Các mạch này có thể sử dụng các thuật toán trí tuệ nhân tạo để tự động điều chỉnh các tham số và duy trì hoạt động ổn định trong môi trường bức xạ. Mô phỏng ảnh hưởng bức xạ đóng vai trò quan trọng trong quá trình phát triển các thiết kế mạch thông minh.

Nội dung chính

Tổng quan nghiên cứu

Linh kiện bán dẫn điện tử đóng vai trò quan trọng trong nhiều lĩnh vực như điện tử tiêu dùng, truyền thông, công nghiệp ô tô và các thiết bị di động. Theo ước tính, doanh thu ngành linh kiện bán dẫn toàn cầu đạt hàng trăm tỷ USD mỗi năm, phản ánh tầm quan trọng của các thiết bị này trong nền kinh tế hiện đại. Tuy nhiên, linh kiện bán dẫn rất nhạy cảm với tác động của bức xạ hạt nhân, đặc biệt trong các môi trường có độ phóng xạ cao như nhà máy điện hạt nhân, lò phản ứng nghiên cứu, thiết bị y tế sử dụng tia X, vệ tinh và các ứng dụng quân sự. Bức xạ ion hóa có thể gây ra các sai hỏng trong mạng tinh thể bán dẫn, làm giảm hiệu suất và tuổi thọ của linh kiện.

Mục tiêu nghiên cứu là đánh giá ảnh hưởng của bức xạ hạt nhân, cụ thể là chùm proton với các mức năng lượng và liều lượng khác nhau, lên đặc tính của điốt PIN – một linh kiện bán dẫn có cấu trúc đặc biệt và ứng dụng rộng rãi trong chỉnh lưu điện áp cao, cảm biến quang học và thiết bị RF. Nghiên cứu được thực hiện trong giai đoạn 2020-2021 tại Việt Nam, với các mẫu điốt được thiết kế tại Hàn Quốc, chiếu xạ proton tại Đại học Quốc gia Hà Nội và đo đạc đặc tính tại Khu Công nghệ cao Thành phố Hồ Chí Minh.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp dữ liệu thực nghiệm và mô phỏng về ảnh hưởng của bức xạ proton lên linh kiện bán dẫn, góp phần nâng cao độ bền và hiệu suất của thiết bị trong môi trường bức xạ cao. Kết quả nghiên cứu cũng hỗ trợ phát triển các giải pháp bảo vệ linh kiện và thiết kế linh kiện chịu bức xạ tốt hơn, từ đó tăng độ tin cậy cho các ứng dụng trong công nghiệp và quốc phòng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu dựa trên các lý thuyết vật lý về tương tác bức xạ ion hóa với chất bán dẫn, bao gồm:

• Hiệu ứng ion hóa: Bức xạ ion hóa tạo ra các cặp điện tử-lỗ trống trong mạng tinh thể bán dẫn, ảnh hưởng đến tính dẫn điện và hiệu suất thiết bị. Năng lượng trung bình để tạo một cặp ion trong chất bán dẫn khoảng 3 eV.

• Sai hỏng dịch chuyển (displacement damage): Các hạt bức xạ như proton truyền động lượng đủ lớn để di chuyển nguyên tử mạng tinh thể khỏi vị trí ban đầu, tạo ra các khuyết tật mạng tinh thể, làm giảm thời gian sống của hạt tải điện và thay đổi đặc tính điện tử.

• Mô hình NIEL (Non-Ionizing Energy Loss): Đơn vị đo lường mức độ thiệt hại do sai hỏng dịch chuyển, được tính bằng MeV/g, giúp đánh giá tương đối hiệu ứng bức xạ trên các vật liệu bán dẫn khác nhau.

• Đặc tính chuyển tiếp PN và điốt PIN: Lý thuyết về chuyển tiếp PN, đặc tuyến I-V, C-V và cơ chế đánh thủng được áp dụng để phân tích ảnh hưởng của bức xạ lên linh kiện điốt PIN.

Các khái niệm chính bao gồm: thời gian sống của hạt tải điện, loại bỏ hạt tải điện (carrier removal), độ linh động (mobility), và các cơ chế đánh thủng trong điốt.

Phương pháp nghiên cứu

Nghiên cứu sử dụng kết hợp phương pháp mô phỏng và thực nghiệm:

• Nguồn dữ liệu: Mẫu điốt PIN được thiết kế tại Hàn Quốc, chiếu xạ proton với các mức năng lượng 5,26 MeV, 7,2 MeV và 8,67 MeV tại Đại học Quốc gia Hà Nội với liều lượng từ 10^10 đến 10^12 cm^-2. Dữ liệu đo đặc tính I-V, C-V được thu thập tại Khu Công nghệ cao Thành phố Hồ Chí Minh.

• Phương pháp mô phỏng: Sử dụng phần mềm SRIM/TRIM để mô phỏng sự tương tác của chùm proton với điốt PIN, tính toán các giá trị PKA (Primary Knock-on Atom), DPA (Displacements Per Atom) và phân bố sai hỏng trong vật liệu.

• Phương pháp phân tích: Đo đặc tuyến I-V và C-V trước và sau khi chiếu xạ để đánh giá sự thay đổi đặc tính điện tử của điốt PIN. So sánh các kết quả thực nghiệm với mô phỏng để xác nhận mức độ thiệt hại do bức xạ.

• Cỡ mẫu và timeline: Số lượng mẫu điốt PIN đủ để đảm bảo tính đại diện và độ tin cậy của kết quả. Quá trình nghiên cứu kéo dài khoảng 12 tháng, bao gồm thiết kế, chiếu xạ, đo đạc và phân tích dữ liệu.

Phương pháp chọn mẫu và phân tích được thiết kế nhằm đảm bảo độ chính xác cao, đồng thời phù hợp với điều kiện thực tế và khả năng tiếp cận thiết bị tại Việt Nam.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Phân bố sai hỏng trong điốt PIN: Mô phỏng SRIM/TRIM cho thấy sự phân bố DPA trong điốt PIN tăng theo liều chiếu proton, với mức năng lượng proton 5,26 MeV tạo ra sai hỏng tập trung sâu hơn trong lớp bán dẫn. Số DPA tính được với năng lượng ngưỡng Ed = 15 eV cho thấy mức độ thiệt hại tăng rõ rệt khi liều chiếu tăng từ 10^10 đến 10^12 cm^-2.

2. Thay đổi đặc tuyến I-V: Đặc tuyến I-V của điốt PIN sau chiếu xạ proton cho thấy dòng rò IL tăng lên đáng kể, đặc biệt ở liều chiếu 10^12 cm^-2, dòng rò tăng hơn 50% so với trước chiếu xạ. Điện áp ngưỡng Vth cũng có xu hướng tăng nhẹ, phản ánh sự suy giảm hiệu suất dẫn điện.

3. Đặc tuyến C-V biến đổi: Đường đặc tuyến C-V cho thấy sự giảm dung lượng vùng chuyển tiếp PN sau chiếu xạ, tương ứng với sự giảm mật độ hạt tải điện do loại bỏ hạt tải điện gây ra bởi sai hỏng dịch chuyển. Ở liều chiếu cao nhất, dung lượng giảm khoảng 20% so với mẫu ban đầu.

4. Ảnh hưởng đến thời gian sống hạt tải: Kết quả đo và mô phỏng cho thấy thời gian sống của hạt tải thiểu số giảm đáng kể sau chiếu xạ proton, phù hợp với lý thuyết về hằng số sai hỏng Ktau. Thời gian sống giảm khoảng 30-40% khi liều chiếu tăng từ 10^10 lên 10^12 cm^-2.

Thảo luận kết quả

Nguyên nhân chính của các thay đổi đặc tính là do sự tạo thành các khuyết tật mạng tinh thể và bẫy điện tích trong lớp bán dẫn và chất cách điện, làm giảm mật độ hạt tải và tăng dòng rò. So sánh với các nghiên cứu quốc tế cho thấy kết quả tương đồng về xu hướng giảm hiệu suất linh kiện dưới tác động của proton năng lượng cao.

Việc sử dụng phần mềm SRIM/TRIM giúp mô phỏng chính xác phân bố sai hỏng và hỗ trợ giải thích các hiện tượng thực nghiệm. Biểu đồ phân bố DPA và đặc tuyến I-V, C-V có thể được trình bày dưới dạng đồ thị đường cong để minh họa rõ ràng sự biến đổi theo liều chiếu.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc thiết kế linh kiện bán dẫn chịu bức xạ, đặc biệt cho các ứng dụng trong môi trường phóng xạ cao như vệ tinh, thiết bị y tế và công nghiệp hạt nhân. Đồng thời, nghiên cứu cũng mở ra hướng phát triển các vật liệu và cấu trúc linh kiện mới có khả năng chống chịu bức xạ tốt hơn.

Đề xuất và khuyến nghị

1. Tăng cường nghiên cứu vật liệu bán dẫn chịu bức xạ: Khuyến nghị các trung tâm nghiên cứu và doanh nghiệp tập trung phát triển vật liệu bán dẫn có năng lượng ngưỡng dịch chuyển cao hơn, nhằm giảm thiểu sai hỏng do proton và các hạt nặng gây ra. Thời gian thực hiện: 2-3 năm.

2. Ứng dụng mô phỏng SRIM/TRIM trong thiết kế linh kiện: Đề xuất sử dụng rộng rãi phần mềm mô phỏng để dự đoán và tối ưu hóa cấu trúc linh kiện trước khi sản xuất, giúp tiết kiệm chi phí và nâng cao độ bền sản phẩm. Chủ thể thực hiện: các viện nghiên cứu và công ty sản xuất linh kiện.

3. Phát triển quy trình chiếu xạ kiểm tra chất lượng linh kiện: Thiết lập quy trình chuẩn để đánh giá đặc tính linh kiện sau khi chiếu xạ proton hoặc các loại bức xạ khác, nhằm đảm bảo linh kiện đáp ứng yêu cầu kỹ thuật trong môi trường bức xạ. Thời gian thực hiện: 1-2 năm.

4. Đào tạo và nâng cao năng lực chuyên môn: Tổ chức các khóa đào tạo chuyên sâu về vật lý bức xạ và kỹ thuật đo đạc đặc tính linh kiện bán dẫn cho cán bộ kỹ thuật và nghiên cứu viên, nhằm nâng cao năng lực nghiên cứu và ứng dụng trong nước.

Đối tượng nên tham khảo luận văn

1. Nhà nghiên cứu và giảng viên ngành Vật lý hạt nhân và Vật liệu bán dẫn: Luận văn cung cấp cơ sở lý thuyết và dữ liệu thực nghiệm quý giá để phát triển các đề tài nghiên cứu liên quan đến ảnh hưởng bức xạ lên vật liệu và linh kiện.

2. Kỹ sư thiết kế linh kiện bán dẫn: Thông tin về ảnh hưởng của proton và các hạt bức xạ giúp kỹ sư tối ưu hóa thiết kế điốt PIN và các linh kiện khác nhằm tăng độ bền và hiệu suất trong môi trường bức xạ.

3. Doanh nghiệp sản xuất và kiểm định linh kiện điện tử: Nghiên cứu cung cấp phương pháp và tiêu chuẩn đánh giá chất lượng linh kiện sau chiếu xạ, hỗ trợ kiểm soát chất lượng sản phẩm trong các ứng dụng đặc thù.

4. Cơ quan quản lý và phát triển công nghệ cao: Luận văn góp phần định hướng chính sách phát triển công nghệ vật liệu bán dẫn chịu bức xạ, thúc đẩy nghiên cứu ứng dụng trong các lĩnh vực quốc phòng, y tế và không gian.

Câu hỏi thường gặp

1. Bức xạ hạt nhân ảnh hưởng như thế nào đến linh kiện bán dẫn?
   Bức xạ hạt nhân, đặc biệt là proton và các hạt mang điện năng lượng cao, gây ra sai hỏng dịch chuyển trong mạng tinh thể bán dẫn, tạo ra các khuyết tật làm giảm thời gian sống của hạt tải điện và tăng dòng rò, từ đó làm giảm hiệu suất và tuổi thọ linh kiện.

2. Tại sao điốt PIN được chọn để nghiên cứu ảnh hưởng bức xạ?
   Điốt PIN có cấu trúc ba lớp đặc biệt với lớp nội tại rộng, dễ bị ảnh hưởng bởi bức xạ nhưng cũng có khả năng chịu điện áp cao, nên là mô hình lý tưởng để đánh giá ảnh hưởng của proton lên đặc tính điện tử và cơ chế phục hồi của linh kiện.

3. Phần mềm SRIM/TRIM có vai trò gì trong nghiên cứu?
   SRIM/TRIM là công cụ mô phỏng Monte Carlo giúp tính toán sự tương tác của các ion năng lượng cao với vật liệu, từ đó dự đoán phân bố sai hỏng, giá trị DPA và PKA, hỗ trợ giải thích các kết quả thực nghiệm và tối ưu hóa thiết kế linh kiện.

4. Liều chiếu proton ảnh hưởng thế nào đến đặc tính điốt PIN?
   Khi liều chiếu proton tăng từ 10^10 đến 10^12 cm^-2, dòng rò IL tăng hơn 50%, điện áp ngưỡng tăng nhẹ và dung lượng vùng chuyển tiếp giảm khoảng 20%, cho thấy sự suy giảm hiệu suất rõ rệt do sai hỏng mạng tinh thể và bẫy điện tích.

5. Làm thế nào để giảm thiểu ảnh hưởng của bức xạ lên linh kiện bán dẫn?
   Có thể giảm thiểu bằng cách sử dụng vật liệu có năng lượng ngưỡng dịch chuyển cao, thiết kế cấu trúc linh kiện tối ưu, áp dụng các lớp bảo vệ chống bức xạ, và kiểm soát liều bức xạ trong quá trình vận hành thiết bị.

Kết luận

• Nghiên cứu đã đánh giá thành công ảnh hưởng của bức xạ proton lên đặc tính điện tử của điốt PIN qua các mức năng lượng và liều lượng khác nhau.
• Mô phỏng SRIM/TRIM cung cấp dữ liệu phân bố sai hỏng và giá trị DPA phù hợp với kết quả thực nghiệm đo đặc tuyến I-V và C-V.
• Sai hỏng dịch chuyển làm giảm thời gian sống hạt tải, tăng dòng rò và thay đổi điện áp ngưỡng, ảnh hưởng tiêu cực đến hiệu suất linh kiện.
• Kết quả nghiên cứu góp phần nâng cao hiểu biết về cơ chế bức xạ trên linh kiện bán dẫn, hỗ trợ phát triển linh kiện chịu bức xạ cho các ứng dụng công nghiệp và quốc phòng.
• Đề xuất tiếp tục nghiên cứu vật liệu mới, phát triển quy trình kiểm tra và đào tạo chuyên môn để nâng cao khả năng ứng dụng thực tiễn.

Các nhà nghiên cứu và doanh nghiệp nên áp dụng kết quả này để cải tiến thiết kế linh kiện và xây dựng quy trình kiểm tra chất lượng phù hợp với môi trường bức xạ cao.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN Các hiệu ứng quang điện liên quan đến các hạt có trong hiện tượng phóng xạ photon và điện tử. Những nghiên cứu về dao động Brownian đã cung cấp phương tiện đầu tiên để đo kích thước của nguyên tử và thiết lập các cơ sở cho phép xoá tan những nghi ngờ về sự tồn tại của nguyên tử. Thông qua các nghiên cứu của mình về lý thuyết tương đối đặc biệt, Einstein đã đưa ra các khái niệm về tương đương khối lượng – năng lượng trong hình thức của một phương trình nổi tiếng E = mc2. Phương trình này tạo ra cơ sở để giải phóng lượng lớn năng lượng được lưu giữ trong các nguyên tử thông qua quá trình phân hạch hạt nhân.

Việc khởi công xây dựng các lò phản ứng hạt nhân trong năm 1942 của Enrico Fermi tạo ra con đường cho việc sử dụng năng lượng nguyên tử vì mục đích hòa bình bằng cách sử dụng bức xạ và đồng vị phóng xạ. Một thập kỷ trước phát kiến của Einstein, thế giới đã chứng kiến việc phá hiện tia X của Roentgen, khám phá sự phóng xạ tự nhiên của Henry Becquerrel và khám phá về các điện tử của Thomson. Ba phát kiến này đã được công nhận là những sự kiện khởi nguồn đến vật lý hiện đại. Những hiện tượng phóng xạ tự nhiên, đặc biệt là với các khám phá về chế tạo hạt nhân phóng xạ nhân tạo, đã cung cấp một công cụ mạnh cho việc sử dụng các nguyên tử và phóng xạ với một loạt các ứng dụng hòa bình, đưa đến sự tiến bộ của nhân loại.

Sự tương tác giữa phóng xạ với vật liệu được thử nghiệm để thu thập các thông tin là cơ sở trong quá trình đo lường cho các ứng dụng phóng xạ và đồng vị phóng xạ. Có ba dạng cơ bản khác nhau của những ứng dụng những đồng vị phóng xạ và bức xạ. Dạng đầu tiên phụ thuộc vào hiện thực ảnh hưởng của bức xạ đến vật chất. Thuộc tính này được sử dụng trong liệu pháp ung thư phóng xạ, khử trùng các sản phẩm y học, sự chiếu xạ thực phẩm, tăng liên kết chéo trong polyme, v.

Những ứng dụng trong công nghiệp của chất đồng vị sử dụng những hiệu ứng của sự bức xạ trên vật liệu dẫn tới sự định giá những thuộc tính định tính và định lượng của vật chất. Hướng thứ ba của ứng dụng, như trong các hệ công nghiệp, thuỷ học hay sinh học được dựa vào nguyên lý vết. Mọi ứng dụng này đều yêu cầu những đồng vị phóng xạ hay nguồn bức xạ thích hợp. Nhiều dạng kỹ thuật đã được phát triển để thích hợp với các ứng 4 dụng khác nhau như chụp ảnh gamma, đánh giá hạt nhân, v.

Xử lý bức xạ công nghiệp đang mở rộng một cách nhanh chóng vùng sử dụng bức xạ năng lượng cao cho sự sản xuất các vật liệu công nghiệp mới và tốt hơn. Bức xạ năng lượng cao trong khi xuyên qua vật chất sẽ gây ion hóa và kích thích những phân tử. Sự xử lý bức xạ nhằm sử dụng một cách thành công những biến đổi hóa – lý này để sinh ra những sản phẩm mới có những tính chất được cải tiến. Về cơ bản, xử lý bức xạ công nghiệp bao gồm bắn phá các vật liệu bằng bức xạ năng lượng cao dưới những điều kiện được kiểm soát để đưa ra những thay đổi mong muốn trong vật liệu.

Trong quá trình chiếu xạ, thời gian chiếu có thể được kiểm soát bởi liều bức xạ, mà liều bức xạ có thể được đo một cách chính xác bằng việc kiểm soát cường độ dòng trong thời gian chiếu xạ. Việc chiếu xạ là nguyên nhân làm giảm thời gian sống của các hạt dẫn thiểu số cũng như thời gian phục hồi ngược trong các thiết bị bán dẫn. Mức độ của sự giảm phụ thuộc vào dạng, năng lượng và thông lượng của bức xạ sử dụng. Việc chiếu xạ cũng sẽ làm tăng độ sụt điện áp, một tham số quan trọng trong các thiết bị cao áp.

Độ sụt điện áp tới là một yếu tố quan trọng trong các thiết bị năng lượng cao, vì nó sẽ xác định sự tổn hao nhiệt lượng trong thiết bị trong suốt quá trình dẫn điện. Khi một vật liệu được chiếu xạ với bức xạ năng lượng cao, các khuyết tật hình thành sẽ đóng vai những trung tâm tái hợp và dẫn tới làm giảm hạt mang điện. Hầu hết ứng dụng của điốt yêu cầu sự thay đổi điện áp tối thiểu thành sự sụt điện áp tới với sự thay đổi thời gian chuyển mạch. Điều này có thể đạt được bằng cách chiếu điốt bởi bức xạ năng lượng cao.

Liều chính xác để làm giảm thời gian chuyển mạch mong muốn có thể tìm ra được bằng cách chiếu xạ những điốt với những liều khác nhau. Có nhiều nghiên cứu [1, 2] về các khía cạnh khác nhau của sai hỏng do dịch chuyển và tác dụng của nó đối với các vật liệu và thiết bị bán dẫn khi bị chiếu xạ đã được tiến hành cho bán dẫn Ge [4] và Si [5]. Đồng thời, đặc tính điện tử nhạy cảm với sai hỏng dịch chuyển trong bán dẫn Si và Ge khi bị chiếu xạ [6]. Các nghiên cứu về hiệu ứng bức xạ trên các thiết bị bán dẫn nhạy cảm với sai hỏng do dịch chuyển được tiến hành với các bóng bán dẫn lưỡng cực, pin mặt trời và các thiết bị ghép điện tích (CCD).

Nhiều bài báo được trình bày tại hội nghị NSREC [7] đã được đưa vào các hiệu ứng 5 sai hỏng dịch chuyển trong vật liệu bán dẫn số lượng lớn, điốt, pin mặt trời và các thiết bị quang điện tử khác, thiết bị vi sóng, JFE (Junction Field-Effect transistors), bóng bán dẫn lưỡng cực và bóng bán dẫn các mạch tích hợp lưỡng cực nguyên tố (TTL (Transistor-Transistor Logic)) và ECL (Emitter-Coupled Logic). Ngoài ra, các bài báo đề cập đến các hiệu ứng sai hỏng dịch chuyển trong pin mặt trời, thiết bị GaAs, máy dò hạt, quang điốt và bóng bán dẫn lưỡng cực. Trong giai đoạn 1993 – 2003, nhiều chủ đề đã được đề cập, bao gồm các hiệu ứng sai hỏng dịch chuyển trong vật liệu bán dẫn số lượng lớn, công nghệ lưỡng cực, pin mặt trời, máy quang điện tử, mảng hình ảnh khả dĩ, thiết bị hồng ngoại, thiết bị SiC, thiết bị GaAs, InP các thiết bị, đèn LED (Light-Emitting Điốts), điốt laser, máy dò hạt, HEMT (High Điện tử Mobility Transistors), photođiốt và GaN. Các lĩnh vực khác được xử lý bao gồm xác định NIEL (Non-Ionizing Energy Loss), tương quan sai hỏng và tác động hiệp đồng của bức xạ ion hóa và sai hỏng dịch chuyển.

Giai đoạn gần đây nhất (2003 – 2018), các nghiên cứu tập trung về hiệu ứng sai hỏng dịch chuyển trong SDRAM (Synchronous Dynamic Random-Access Memories) và các thiết bị ghi nhớ. Ngoài ra, còn có các phân tích và tính toán cơ bản về sai hỏng do dịch chuyển và ảnh hưởng của nó. Trong giai đoạn này, nghiên cứu tập trung vào sai hỏng dịch chuyển, mối tương quan của hiệu ứng trên các thiết bị được tạo ra bởi các hạt khác nhau (điện tử, proton và nơtron) được coi là chìa khóa quan trọng để hiểu rõ cơ chế sai hỏng [3], [8]. Các nguồn bức xạ Nguồn bức xạ được chia làm 2 loại chính là: (1) nguồn bức xạ hạt mang điện: gồm nguồn bức xạ điện tử nhanh và nguồn bức xạ các hạt mang điện nặng; (2) nguồn bức xạ không mang điện: gồm các nguồn bức xạ điện từ và nguồn bức xạ nơtron.

Nguồn bức xạ điện tử nhanh bao gồm các hạt beta phát ra từ phân rã hạt nhân cũng như các điện tử năng lượng cao sinh ra bởi các quá trình khác. Các hạt nặng mang điện là loại bức xạ bao gồm tất cả các ion có năng lượng cao với khối lượng bằng đơn vị khối lượng nguyên tử hoặc lớn hơn, như hạt alpha, proton, các sản phẩm phân hạch, hoặc các sản phẩm của các phản ứng hạt nhân,. Bức xạ điện từ cần quan tâm bao gồm tia X phát ra trong quá trình sắp xếp lại các điện tử của lớp vỏ nguyên tử, 6 tia gamma sinh ra do quá trình dịch chuyển điện từ của quá trình sắp xếp lại các nucleon trong hạt nhân. Tương tác của bức xạ ion hóa đối với chất bán dẫn Bức xạ ion hoá khi đi vào vật chất sẽ truyền năng lượng, kích thích và ion hoá các nguyên – phân tử.

Kích thích là quá trình nguyên tử hoặc phân tử hấp thụ năng lượng, chuyển về trạng thái năng lượng mới không bền vững (trạng thái kích thích) mà không có bất cứ điện tử nào bị bứt ra khỏi nguyên - phân tử. Nguyên tử hoặc phân tử kích thích dễ dàng và nhanh chóng phát xạ năng lượng đã hấp thụ được dưới dạng photon, bức xạ nhiệt hoặc phản ứng hoá học để trở về trạng thái ban đầu. Ion hoá là quá trình làm bật điện tử quỹ đạo của nguyên tử hoặc phân tử, tạo ra một cặp ion: ion âm (hoặc điện tử) và ion dương (phần còn lại của nguyên tử hoặc phân tử). Năng lượng trung bình để tạo một cặp ion trong không khí là 30 ± 5 eV, trong chất bán dẫn khoảng 3 eV.

Các quá trình vật lý khác nhau liên quan khi bức xạ tương tác với chất bán dẫn là khá phức tạp. Phần trình bày dưới đây được đơn giản hóa bằng cách nhấn mạnh tác động cuối cùng của các bức xạ trên các linh kiện bán dẫn. Hiệu ứng ion hóa Quá trình đầu tiên là sự ion hóa. Đối với các hạt mang điện thì khả năng tương tác cao nhất là với các điện tử trong vật liệu chiếu vì các điện tử chiếm phần lớn thể tích nguyên tử.

Trong quá trình này, được gọi là sự mất năng lượng do ion hóa, một lượng nhỏ năng lượng thường là một vài eV được chuyển cho một điện tử bởi hạt tới. Đối với chất bán dẫn hoặc chất cách điện, năng lượng này được hấp thụ bởi một điện tử trong vùng hóa trị, nâng nó lên vùng dẫn và tạo ra một lỗ trống tương ứng trong vùng hóa trị. Do đó sự ion hóa tạo ra một cặp điện tử-lỗ trống trong vật liệu. Điều này được thể hiện bằng hình ảnh trong biểu đồ Ek của Hình 1.1: Cấu tạo cặp điện tử – lỗ trống do ion hóa trong chất bán đẫn hoặc cách điện.

Khi sự ion hóa được tạo ra bởi các photon, năng lượng tối thiểu cần thiết để tạo ra một cặp điện tử-lỗ trống là năng lượng vùng cấm, ví dụ, vì photon bị hấp thụ trực tiếp bởi điện tử vùng hóa trị. Tuy nhiên, đối với các hạt năng lượng cao thì quá trình này phức tạp hơn.
