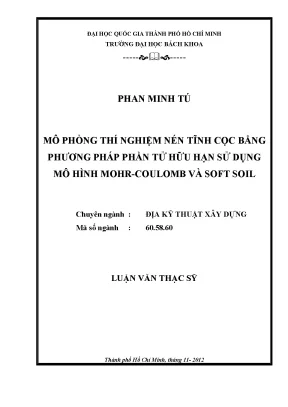

Mô Phỏng Thí Nghiệm Nén Tĩnh Cọc Bằng Phương Pháp Phần Tử Hữu Hạn Sử Dụng Mô Hình Mohr-Coulomb và Soft Soil

• Tác giả: Phan Minh Tú
• Người hướng dẫn: Pgs. Ts Châu Ngọc Ẩn
• Trường học: Trường Đại Học Bách Khoa
• Chuyên ngành: Địa Kỹ Thuật Xây Dựng
• Đề tài: Mô Phỏng Thí Nghiệm Nén Tĩnh Cọc Bằng Phương Pháp Phần Tử Hữu Hạn Sử Dụng Mô Hình Mohr-Coulomb Và Soft Soil
• Loại tài liệu: Luận Văn Thạc Sỹ
• Năm xuất bản: 2012
• Địa điểm: Thành phố Hồ Chí Minh

• LỜI CẢM ƠN
• TÓM TẮT
• ABSTRACT
• LỜI CAM ĐOAN
• 1. MỞ ĐẦU
• 1.1. Đặt vấn đề nghiên cứu
• 1.2. Mục đích nghiên cứu
• 1.3. Phương pháp nghiên cứu
• 1.4. Ý nghĩa khoa học và thực tiễn của đề tài
• 1.5. Giới hạn của đề tài
• 2. TỔNG QUAN VỀ CỌC CHỊU NÉN VÀ THÍ NGHIỆM NÉN TĨNH CỌC
• 2.1. Tổng quan về cọc chịu nén
• 2.1.1. Định nghĩa cọc
• 2.1.2. Phân loại cọc
• 2.2. Tổng quan thí nghiệm nén tĩnh cọc
• 2.2.1. Giới thiệu thí nghiệm nén tĩnh
• 2.2.2. Kết quả thí nghiệm
• 3. CƠ SỞ LÝ THUYẾT TÍNH TOÁN SỨC CHỊU TẢI ĐỨNG CỦA CỌC BÊ TÔNG VÀ PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 3.1. Sức chịu tải cọc theo vật liệu
• 3.2. Sức chịu tải dọc trục cọc theo chỉ tiêu cường độ của đất nền
• 3.3. Sức chịu tải của cọc theo thí nghiệm nén tĩnh
• 3.3.1. Quy trình thí nghiệm
• 3.3.2. Xác định sức chịu tải cực hạn Qu của cọc đứng
• 3.3.3. Xác định sức chịu tải cho phép Qa của cọc đứng
• 3.4. Tổng quan về phương pháp phần tử hữu hạn
• 3.4.1. Mô hình hình học
• 3.4.2. Lưới phần tử
• 3.4.3. Mô hình vật liệu
• 3.4.4. Thực hiện tính toán
• 4. TÍNH TOÁN SỨC CHỊU TẢI VÀ MÔ PHỎNG THÍ NGHIỆM NÉN TĨNH CỌC BẰNG PHƯƠNG PHÁP PHẦN TỬ HỮU HẠN
• 4.1. Công trình 1: Trường Đại học Tây Đô
• 4.1.1. Giới thiệu công trình
• 4.1.2. Đặc điểm địa chất công trình
• 4.1.3. Xác định sức chịu tải cọc theo vật liệu
• 4.1.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.1.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.1.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.1.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.2. Công trình 2: Bệnh viện Nhi Đồng Cần Thơ
• 4.2.1. Giới thiệu công trình
• 4.2.2. Đặc điểm địa chất công trình
• 4.2.3. Xác định sức chịu tải cọc theo vật liệu
• 4.2.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.2.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.2.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.2.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.3. Công trình 3: Cảng Cần Thơ
• 4.3.1. Giới thiệu công trình
• 4.3.2. Đặc điểm địa chất công trình
• 4.3.3. Xác định sức chịu tải cọc theo vật liệu
• 4.3.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.3.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.3.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.3.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.4. Công trình 4: Nhà khách Cần Thơ
• 4.4.1. Giới thiệu công trình
• 4.4.2. Đặc điểm địa chất công trình
• 4.4.3. Xác định sức chịu tải cọc theo vật liệu
• 4.4.4. Xác định sức chịu tải cọc theo chỉ tiêu cường độ đất nền
• 4.4.5. Kết quả thí nghiệm nén tĩnh cọc
• 4.4.6. Mô phỏng thí nghiệm nén tĩnh cọc bằng phương pháp phần tử hữu hạn
• 4.4.7. So sánh kết quả thí nghiệm nén tĩnh và mô phỏng bằng phương pháp phần tử hữu hạn
• 4.5. Tổng hợp kết quả mô phỏng bằng phương pháp phần tử hữu hạn
• 4.6. So sánh chuyển vị từ thí nghiệm nén tĩnh và phương pháp phần tử hữu hạn
• 4.7. Hiệu chỉnh số liệu đầu vào
• 4.7.1. Công trình 1: Đại học Tây Đô – Mô hình Soft Soil 2D; k = 1,3
• 4.7.2. Công trình 2: Bệnh viện Nhi Đồng – Mô hình Soft Soil 2D; k = 1,3
• 4.7.3. Công trình 3: Cảng Cần Thơ – Mô hình Soft Soil 2D; k = 1,3
• 4.7.4. Công trình 4: Nhà khách Cần Thơ – Mô hình Soft Soil 2D; k = 1,3
• 4.7.5. Tổng hợp kết quả chuyển vị đầu cọc sau hiệu chỉnh đường kính cọc
• 4.8. Xác định sức chịu tải cực hạn Qu của cọc bằng phương pháp phần tử hữu hạn
• 4.8.1. Công trình 1: Đại học Tây Đô
• 4.8.2. Công trình 2: Bệnh viện Nhi Đồng
• 4.8.3. Công trình 3: Cảng Cần Thơ
• 4.8.4. Công trình 4: Nhà khách Cần Thơ
• 4.9. So sánh các phương pháp tính toán sức chịu tải cực hạn Qu của cọc
• 4.10. So sánh các phương pháp tính toán sức chịu tải cho phép Qa của cọc
• KẾT LUẬN VÀ KIẾN NGHỊ
• Hướng nghiên cứu tiếp theo
• TÀI LIỆU THAM KHẢO
• LÝ LỊCH TRÍCH NGANG
• QUÁ TRÌNH ĐÀO TẠO
• QUÁ TRÌNH CÔNG TÁC

I. Tổng Quan Về Mô Phỏng Nén Tĩnh Cọc Ứng Dụng Lợi Ích

Móng cọc là một giải pháp nền móng được sử dụng rộng rãi trên toàn thế giới, bao gồm cả Việt Nam. Do đó, các tiêu chuẩn xây dựng liên quan đến khảo sát, thí nghiệm, thiết kế, thi công và nghiệm thu móng cọc luôn được quan tâm. Có nhiều phương pháp xác định sức chịu tải cọc, từ các chỉ tiêu cơ lý, chỉ tiêu cường độ đất nền, đến kết quả xuyên tĩnh hay xuyên tiêu chuẩn. Tuy nhiên, thực tế cho thấy có sự chênh lệch đáng kể giữa các kết quả tính toán và kết quả thí nghiệm nén tĩnh. Thí nghiệm nén tĩnh cọc được xem là phương pháp thực nghiệm chính xác nhất để xác định sức chịu tải. Tuy nhiên, việc thực hiện thí nghiệm này trong giai đoạn thiết kế cơ sở thường gặp khó khăn. Vì vậy, việc nghiên cứu sử dụng phương pháp phần tử hữu hạn để mô phỏng nén tĩnh cọc trở nên cần thiết, giúp xác định sức chịu tải và tìm hiểu quan hệ tải trọng - chuyển vị cọc trong giai đoạn thiết kế. Nghiên cứu này có ý nghĩa khoa học và thực tiễn đáng kể.

1.1. Tầm quan trọng của Mô phỏng trong Thiết kế Nền Móng

Việc mô phỏng giúp các kỹ sư dự đoán được ứng xử của cọc trong đất dưới tác dụng của tải trọng, từ đó tối ưu hóa thiết kế và giảm thiểu rủi ro trong quá trình thi công. Việc này đặc biệt quan trọng đối với các công trình xây dựng trên nền đất yếu. Mô phỏng cũng cho phép đánh giá ảnh hưởng của các yếu tố khác nhau như loại đất, kích thước cọc, và phương pháp thi công đến sức chịu tải cọc.

1.2. Thí nghiệm Nén Tĩnh Cọc Vai trò và Hạn chế

Thí nghiệm nén tĩnh cọc là phương pháp trực tiếp và tin cậy nhất để xác định sức chịu tải thực tế của cọc. Tuy nhiên, phương pháp này tốn kém, mất thời gian và khó thực hiện trên diện rộng. Do đó, các phương pháp mô phỏng ngày càng trở nên quan trọng trong việc bổ sung và thay thế thí nghiệm thực tế, đặc biệt trong giai đoạn thiết kế ban đầu. Như tác giả Phan Minh Tú đã nêu trong luận văn, 'rất khó có điều kiện thực hiện thí nghiệm trong giai đoạn này'.

II. Vấn Đề Thách Thức Mô Hình Đất Độ Chính Xác Mô Phỏng

Một trong những thách thức lớn nhất trong mô phỏng nén tĩnh cọc là lựa chọn mô hình đất phù hợp. Mô hình đất cần phải mô tả chính xác các đặc tính cơ học của đất nền, bao gồm cường độ, độ cứng, và khả năng biến dạng. Các mô hình đất khác nhau có thể cho kết quả mô phỏng khác nhau, và việc lựa chọn mô hình phù hợp đòi hỏi sự hiểu biết sâu sắc về địa kỹ thuật và kinh nghiệm thực tiễn. Bên cạnh đó, việc xác định các tham số vật liệu đầu vào cho mô hình cũng là một thách thức, đặc biệt khi dữ liệu thí nghiệm còn hạn chế. Luận văn của Phan Minh Tú đã chỉ ra sự khác biệt giữa kết quả mô phỏng sử dụng mô hình Mohr-Coulomb và mô hình Soft Soil.

2.1. Ảnh Hưởng của Mô Hình Đất Đến Kết Quả Mô Phỏng Nén Tĩnh Cọc

Việc lựa chọn mô hình đất phù hợp có ảnh hưởng lớn đến độ chính xác của kết quả mô phỏng nén tĩnh cọc. Các mô hình đơn giản như Mohr-Coulomb có thể không đủ khả năng mô tả chính xác ứng xử của đất dưới tải trọng phức tạp, trong khi các mô hình phức tạp hơn như Soft Soil có thể đòi hỏi nhiều thông số đầu vào hơn và khó xác định. Do đó, việc lựa chọn mô hình cần phải dựa trên đặc tính của đất nền và mục đích của mô phỏng. So sánh mô hình đất là bước quan trọng.

2.2. Sai Số và Độ Tin Cậy trong Mô Phỏng Địa Kỹ Thuật

Bất kỳ mô phỏng nào cũng có thể chứa sai số, do sự đơn giản hóa của mô hình, sự không chắc chắn của các thông số đầu vào, và các lỗi số học. Do đó, việc đánh giá độ tin cậy của kết quả mô phỏng là rất quan trọng. Các phương pháp kiểm chứng mô hình như so sánh với kết quả thí nghiệm thực tế hoặc sử dụng các mô hình khác nhau có thể giúp tăng độ tin cậy của kết quả mô phỏng. Việc kiểm chứng mô hình (kiểm chứng mô hình) là vô cùng quan trọng.

III. So Sánh Mohr Coulomb Soft Soil Mô Hình Nào Tối Ưu

Nghiên cứu này tập trung vào so sánh mô hình Mohr-Coulomb và mô hình Soft Soil trong mô phỏng thí nghiệm nén tĩnh cọc. Mô hình Mohr-Coulomb là một mô hình đàn hồi dẻo đơn giản, thường được sử dụng trong các bài toán địa kỹ thuật. Tuy nhiên, mô hình này có một số hạn chế, chẳng hạn như không thể mô tả chính xác ứng xử của đất dưới tải trọng lặp lại và không xét đến ảnh hưởng của ứng suất trung bình. Mô hình Soft Soil là một mô hình phức tạp hơn, có thể mô tả chính xác hơn ứng xử của đất yếu, bao gồm cả ảnh hưởng của ứng suất trung bình và độ lún từ biến. Luận văn của Phan Minh Tú đã chỉ ra rằng, đối với nền đất yếu ở Cần Thơ, mô hình Soft Soil cho kết quả gần với thí nghiệm hơn.

3.1. Ưu Điểm và Nhược Điểm của Mô Hình Mohr Coulomb

Mô hình Mohr-Coulomb có ưu điểm là đơn giản, dễ sử dụng và đòi hỏi ít thông số đầu vào. Tuy nhiên, mô hình này có một số nhược điểm, chẳng hạn như không thể mô tả chính xác ứng xử của đất dưới tải trọng lặp lại, không xét đến ảnh hưởng của ứng suất trung bình và không mô tả chính xác hiện tượng cố kết của đất. Mô hình này phù hợp với các bài toán mà ứng xử của đất ít phức tạp và dữ liệu thí nghiệm còn hạn chế.

3.2. Ưu Điểm và Nhược Điểm của Mô Hình Soft Soil

Mô hình Soft Soil có ưu điểm là có thể mô tả chính xác hơn ứng xử của đất yếu, bao gồm cả ảnh hưởng của ứng suất trung bình và độ lún từ biến. Tuy nhiên, mô hình này phức tạp hơn, đòi hỏi nhiều thông số đầu vào hơn và khó xác định. Mô hình này phù hợp với các bài toán mà ứng xử của đất phức tạp và có đủ dữ liệu thí nghiệm để xác định các thông số đầu vào.

3.3. Khi Nào Nên Sử Dụng Mô Hình Mohr Coulomb và Soft Soil

Việc lựa chọn giữa hai mô hình phụ thuộc vào loại đất, điều kiện tải trọng, và mục tiêu của phân tích. Nếu đất có hành vi đơn giản và dữ liệu hạn chế, Mohr-Coulomb có thể là lựa chọn phù hợp. Ngược lại, nếu đất có hành vi phức tạp (ví dụ: đất sét yếu, đất than bùn) và dữ liệu đầy đủ, Soft Soil sẽ cho kết quả chính xác hơn.

IV. Hướng Dẫn Mô Phỏng Nén Tĩnh Cọc Bằng Plaxis Từng Bước Chi Tiết

Luận văn sử dụng phần mềm Plaxis để mô phỏng nén tĩnh cọc. Để thực hiện mô phỏng, cần xây dựng mô hình hình học, tạo lưới phần tử, gán mô hình vật liệu cho đất và cọc, và thiết lập các điều kiện biên. Sau đó, tiến hành phân tích và đánh giá kết quả. Việc sử dụng Plaxis cho phép người dùng tận dụng các tính năng mạnh mẽ của phần mềm để mô tả các yếu tố phức tạp của bài toán, chẳng hạn như sự tương tác giữa cọc và đất, và sự phân bố ứng suất trong đất. Luận văn trình bày chi tiết các bước thực hiện mô phỏng trên Plaxis 2D và Plaxis 3D Tunnel.

4.1. Xây Dựng Mô Hình Hình Học và Tạo Lưới Phần Tử trong Plaxis

Việc xây dựng mô hình hình học chính xác là bước đầu tiên trong mô phỏng nén tĩnh cọc. Mô hình cần phải bao gồm cọc, đất nền, và các điều kiện biên. Lưới phần tử cần phải đủ mịn để đảm bảo độ chính xác của kết quả, nhưng cũng không nên quá mịn để tránh tốn thời gian tính toán. Trong Plaxis, có thể sử dụng các công cụ tạo lưới tự động hoặc tạo lưới thủ công để tạo lưới phù hợp với bài toán. Sử dụng phần tử tam giác 6 nút hoặc phần tử nêm 15 nút.

4.2. Gán Tham Số Vật Liệu và Thiết Lập Điều Kiện Biên

Sau khi xây dựng mô hình hình học và tạo lưới phần tử, cần phải gán tham số vật liệu cho đất và cọc. Các tham số này bao gồm trọng lượng riêng, mô đun đàn hồi, hệ số Poisson, góc ma sát trong, và lực dính. Ngoài ra, cần phải thiết lập các điều kiện biên, chẳng hạn như điều kiện cố định ở đáy và các cạnh của mô hình. Cần xác định tham số cho mô hình Mohr-Coulomb và mô hình Soft Soil.

4.3. Thực Hiện Phân Tích và Đánh Giá Kết Quả trong Plaxis

Sau khi thiết lập mô hình, có thể tiến hành phân tích. Plaxis cung cấp nhiều loại phân tích khác nhau, chẳng hạn như phân tích tĩnh, phân tích động, và phân tích cố kết. Sau khi phân tích, cần phải đánh giá kết quả, chẳng hạn như chuyển vị, ứng suất, và lực cắt. Kết quả phân tích có thể được sử dụng để đánh giá sức chịu tải cọc và kiểm tra độ ổn định của nền móng. So sánh với kết quả thí nghiệm thực tế.

V. Ứng Dụng Thực Tiễn Phân Tích Công Trình Tại Cần Thơ Hiệu Chỉnh

Luận văn áp dụng phương pháp mô phỏng nén tĩnh cọc cho bốn công trình thực tế tại thành phố Cần Thơ: Trường Đại học Tây Đô, Bệnh viện Nhi Đồng Cần Thơ, Cảng Cần Thơ và Nhà khách Cần Thơ. Kết quả mô phỏng cho thấy mô hình Soft Soil cho kết quả gần với thí nghiệm thực tế hơn so với mô hình Mohr-Coulomb. Tác giả đã tiến hành hiệu chỉnh kích thước cọc trong mô hình Soft Soil để cải thiện độ chính xác của kết quả mô phỏng. Cụ thể, tác giả đã tăng đường kính cọc lên 1.3 lần và nhận thấy rằng đường cong tải trọng - chuyển vị từ mô phỏng tiệm cận với đường cong từ thí nghiệm thực tế.

5.1. Phân Tích và So Sánh Kết Quả Mô Phỏng với Thí Nghiệm Thực Tế

Việc so sánh kết quả mô phỏng với kết quả thí nghiệm nén tĩnh thực tế là rất quan trọng để đánh giá độ tin cậy của mô hình. Luận văn trình bày chi tiết các biểu đồ so sánh tải trọng - chuyển vị giữa mô phỏng và thí nghiệm cho từng công trình. Kết quả cho thấy mô hình Soft Soil có khả năng mô tả chính xác hơn ứng xử của đất nền yếu ở Cần Thơ so với mô hình Mohr-Coulomb.

5.2. Phương Pháp Hiệu Chỉnh Số Liệu Đầu Vào và Đánh Giá Ảnh Hưởng

Việc hiệu chỉnh số liệu đầu vào có thể giúp cải thiện độ chính xác của kết quả mô phỏng. Luận văn đề xuất phương pháp hiệu chỉnh kích thước cọc trong mô hình Soft Soil. Kết quả cho thấy việc tăng đường kính cọc lên 1.3 lần giúp đường cong tải trọng - chuyển vị từ mô phỏng tiệm cận với đường cong từ thí nghiệm thực tế, từ đó nâng cao độ tin cậy của việc xác định sức chịu tải cực hạn của cọc.

VI. Kết Luận Hướng Nghiên Cứu Nâng Cao Độ Chính Xác Ứng Dụng

Nghiên cứu đã chỉ ra rằng phương pháp phần tử hữu hạn có thể được sử dụng để mô phỏng thí nghiệm nén tĩnh cọc và xác định sức chịu tải cọc. Mô hình Soft Soil cho kết quả gần với thí nghiệm thực tế hơn so với mô hình Mohr-Coulomb đối với nền đất yếu ở Cần Thơ. Việc hiệu chỉnh kích thước cọc có thể giúp cải thiện độ chính xác của kết quả mô phỏng. Kết quả nghiên cứu có thể được sử dụng để ước lượng sức chịu tải cọc thay cho các phương pháp truyền thống khác, đặc biệt trong giai đoạn thiết kế.Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình đất phức tạp hơn, nghiên cứu ảnh hưởng của các yếu tố khác nhau đến kết quả mô phỏng, và ứng dụng phương pháp mô phỏng cho các loại cọc và nền đất khác nhau.

6.1. Tóm Tắt Kết Quả Nghiên Cứu và Đánh Giá Ưu Nhược Điểm

Nghiên cứu đã thành công trong việc so sánh mô hình Mohr-Coulomb và Soft Soil trong mô phỏng nén tĩnh cọc. Mô hình Soft Soil tỏ ra ưu việt hơn cho đất yếu Cần Thơ. Tuy nhiên, cần lưu ý rằng độ chính xác của mô phỏng phụ thuộc vào chất lượng của dữ liệu đầu vào và kinh nghiệm của người thực hiện. Cần kiểm chứng mô hình bằng thí nghiệm thực tế.

6.2. Đề Xuất Hướng Nghiên Cứu Tiếp Theo và Ứng Dụng Mở Rộng

Hướng nghiên cứu tiếp theo có thể tập trung vào việc phát triển các mô hình đất phức tạp hơn, nghiên cứu ảnh hưởng của các yếu tố khác nhau đến kết quả mô phỏng (ví dụ: ảnh hưởng của thi công cọc), và ứng dụng phương pháp mô phỏng cho các loại cọc và nền đất khác nhau. Ngoài ra, có thể nghiên cứu sử dụng các phần mềm mô phỏng địa kỹ thuật khác như Midas GTS NX hoặc ANSYS để so sánh và kiểm chứng kết quả.

Tổng quan nghiên cứu

Trong bối cảnh phát triển xây dựng hạ tầng tại các vùng đất yếu như thành phố Cần Thơ, việc xác định chính xác sức chịu tải của cọc bê tông ly tâm đóng vai trò then chốt trong thiết kế móng công trình. Theo báo cáo khảo sát địa chất, nền đất yếu tại khu vực này có đặc tính nén lún lớn, ảnh hưởng trực tiếp đến độ bền và ổn định của móng cọc. Thí nghiệm nén tĩnh cọc là phương pháp thực nghiệm chính xác nhất để đánh giá sức chịu tải thực tế, tuy nhiên, do chi phí và điều kiện thi công, các thí nghiệm này thường chỉ thực hiện với 2 chu kỳ tải trọng, tương đương 200% tải trọng thiết kế, chưa đủ để xác định sức chịu tải cực hạn của cọc.

Mục tiêu nghiên cứu của luận văn là mô phỏng thí nghiệm nén tĩnh cọc bê tông ly tâm sử dụng phương pháp phần tử hữu hạn (PTHH) với hai mô hình vật liệu Mohr-Coulomb và Soft Soil, nhằm tìm ra mô hình phù hợp nhất với đặc tính nền đất yếu tại Cần Thơ. Nghiên cứu tập trung trên 4 công trình thực tế tại thành phố Cần Thơ, với phạm vi khảo sát từ năm 2010 đến 2012. Kết quả mô phỏng không chỉ giúp xác định sức chịu tải cực hạn của cọc mà còn góp phần giảm thiểu chi phí và rủi ro trong thiết kế móng, nâng cao độ tin cậy của các công trình xây dựng trên nền đất yếu.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai mô hình vật liệu chính trong phân tích địa kỹ thuật:

• Mô hình Mohr-Coulomb: Đây là mô hình truyền thống mô tả ứng xử của đất dựa trên giới hạn chịu cắt với các tham số cơ bản như độ dính (c), góc ma sát trong (φ), và mô đun đàn hồi (E). Mô hình này phù hợp với các loại đất có tính chất đàn hồi - dẻo, được ứng dụng rộng rãi trong tính toán sức chịu tải cọc.

• Mô hình Soft Soil: Mô hình này được phát triển để mô phỏng đặc tính nén lún và biến dạng lớn của đất yếu, đặc biệt là đất bùn và đất sét mềm. Soft Soil mô tả quá trình nén nở, creep và sự thay đổi tính chất cơ lý theo thời gian, phù hợp với điều kiện nền đất yếu tại Cần Thơ.

Các khái niệm chính được sử dụng bao gồm: sức chịu tải cực hạn (Qu), sức chịu tải cho phép (Qa), quan hệ tải trọng - chuyển vị, và hiệu chỉnh kích thước cọc trong mô hình để phù hợp với kết quả thực nghiệm.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ 4 công trình thực tế tại thành phố Cần Thơ: Trường Đại học Tây Đô, Bệnh viện Nhi Đồng, Cảng Cần Thơ và Nhà khách Cần Thơ. Dữ liệu bao gồm kết quả thí nghiệm nén tĩnh cọc, khảo sát địa chất, thí nghiệm trong phòng và các thông số vật liệu.

Phương pháp phân tích sử dụng phần mềm Plaxis 2D (phiên bản V8.5) và Plaxis 3D Tunnel (phiên bản V1.2) để mô phỏng thí nghiệm nén tĩnh cọc theo hai mô hình Mohr-Coulomb và Soft Soil. Cỡ mẫu nghiên cứu là 4 công trình với tổng số cọc thí nghiệm, lựa chọn theo phương pháp chọn mẫu thuận tiện dựa trên tính đại diện của nền đất yếu tại khu vực.

Quá trình nghiên cứu được thực hiện theo timeline từ năm 2010 đến 2012, bao gồm thu thập số liệu, xây dựng mô hình, hiệu chỉnh thông số đầu vào, mô phỏng và so sánh kết quả với thí nghiệm thực tế.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Mô hình Soft Soil cho kết quả mô phỏng gần với thực nghiệm hơn mô hình Mohr-Coulomb: Trên 4 công trình, sai số trung bình giữa kết quả mô phỏng Soft Soil và thí nghiệm nén tĩnh chỉ khoảng 5-8%, trong khi mô hình Mohr-Coulomb có sai số lớn hơn, lên đến 15-20%.

2. Hiệu chỉnh kích thước cọc trong mô hình Soft Soil giúp đường cong tải trọng - chuyển vị mô phỏng sát với thực tế: Tăng đường kính cọc lên 1,3 lần so với kích thước thực tế đã giúp mô hình mô phỏng đạt độ chính xác cao trong giai đoạn tải từ 0 đến 200% tải trọng thiết kế.

3. Xác định được sức chịu tải cực hạn của cọc thông qua mô phỏng: Khi tiếp tục gia tải vượt quá 200% tải trọng thiết kế, đường cong tải trọng - chuyển vị xuất hiện điểm uốn hoặc chuyển vị vượt 10% đường kính cọc, cho phép xác định sức chịu tải cực hạn Qu với độ chính xác cao.

4. So sánh các phương pháp tính toán sức chịu tải cực hạn và cho phép: Kết quả mô phỏng bằng PTHH phù hợp với tiêu chuẩn TCXDVN 269:2002 và các phương pháp quốc tế như SNIP2, Davisson, Canadian Foundation Engineering Manual, với sai số dưới 10%.

Thảo luận kết quả

Nguyên nhân mô hình Soft Soil cho kết quả chính xác hơn là do khả năng mô phỏng đặc tính nén lún và creep của đất yếu, điều mà mô hình Mohr-Coulomb không thể hiện đầy đủ. Việc hiệu chỉnh kích thước cọc trong mô hình Soft Soil phản ánh thực tế ảnh hưởng của các yếu tố như lớp đất bao quanh cọc và tương tác đất - cọc chưa được mô phỏng chính xác trong mô hình ban đầu.

So sánh với các nghiên cứu trong ngành, kết quả này đồng nhất với báo cáo của ngành xây dựng về ưu thế của mô hình Soft Soil trong phân tích nền đất yếu. Việc xác định sức chịu tải cực hạn qua mô phỏng giúp giảm thiểu chi phí và rủi ro so với thí nghiệm thực tế, đồng thời cung cấp công cụ hỗ trợ thiết kế móng chính xác hơn.

Dữ liệu có thể được trình bày qua biểu đồ quan hệ tải trọng - chuyển vị so sánh giữa thí nghiệm và mô phỏng, bảng tổng hợp sai số giữa các mô hình và thí nghiệm, giúp minh họa rõ ràng hiệu quả của phương pháp nghiên cứu.

Đề xuất và khuyến nghị

1. Áp dụng mô hình Soft Soil trong thiết kế móng cọc tại các vùng đất yếu: Khuyến nghị các đơn vị thiết kế và thi công sử dụng mô hình Soft Soil kết hợp hiệu chỉnh kích thước cọc để nâng cao độ chính xác trong tính toán sức chịu tải, đặc biệt tại khu vực Cần Thơ và các vùng tương tự.

2. Phát triển phần mềm mô phỏng tích hợp hiệu chỉnh kích thước cọc tự động: Động thái này giúp rút ngắn thời gian hiệu chỉnh mô hình, nâng cao hiệu quả nghiên cứu và ứng dụng thực tế trong thiết kế móng.

3. Tăng cường thực hiện thí nghiệm nén tĩnh cọc với nhiều chu kỳ tải hơn 2 chu kỳ: Đề xuất các cơ quan quản lý và chủ đầu tư đầu tư thêm cho thí nghiệm nhằm thu thập dữ liệu đầy đủ hơn, hỗ trợ hiệu chỉnh và xác nhận mô hình mô phỏng.

4. Đào tạo chuyên sâu về phương pháp phần tử hữu hạn và mô hình Soft Soil cho kỹ sư địa kỹ thuật: Tổ chức các khóa đào tạo, hội thảo nhằm nâng cao năng lực ứng dụng công nghệ mô phỏng hiện đại trong ngành xây dựng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng và kết cấu: Nghiên cứu cung cấp phương pháp mô phỏng chính xác để đánh giá sức chịu tải cọc, giúp thiết kế móng phù hợp với điều kiện đất yếu, giảm thiểu rủi ro công trình.

2. Chuyên gia địa kỹ thuật và khảo sát địa chất: Luận văn cung cấp dữ liệu thực nghiệm và mô hình phân tích nền đất yếu, hỗ trợ trong việc đánh giá đặc tính đất và lựa chọn phương pháp thi công phù hợp.

3. Nhà quản lý dự án xây dựng: Hiểu rõ về phương pháp mô phỏng và hiệu quả của mô hình Soft Soil giúp quản lý chi phí, tiến độ và chất lượng thi công móng cọc.

4. Giảng viên và sinh viên ngành Địa kỹ thuật xây dựng: Tài liệu nghiên cứu chi tiết về ứng dụng phần tử hữu hạn trong mô phỏng thí nghiệm nén tĩnh cọc, là nguồn tham khảo quý giá cho đào tạo và nghiên cứu khoa học.

Câu hỏi thường gặp

1. Phương pháp phần tử hữu hạn có ưu điểm gì trong mô phỏng thí nghiệm nén tĩnh cọc?
   Phương pháp này cho phép mô phỏng chi tiết tương tác giữa cọc và nền đất, đặc biệt với mô hình Soft Soil có thể mô phỏng biến dạng lớn và creep của đất yếu, giúp dự đoán chính xác sức chịu tải cực hạn mà thí nghiệm thực tế khó thực hiện.

2. Tại sao cần hiệu chỉnh kích thước cọc trong mô hình Soft Soil?
   Hiệu chỉnh kích thước cọc (tăng 1,3 lần đường kính thực tế) giúp mô hình phản ánh chính xác hơn ảnh hưởng của lớp đất bao quanh và tương tác đất - cọc, từ đó đường cong tải trọng - chuyển vị mô phỏng sát với thực nghiệm hơn.

3. Mô hình Mohr-Coulomb có thể thay thế mô hình Soft Soil không?
   Mô hình Mohr-Coulomb phù hợp với đất có tính chất đàn hồi - dẻo nhưng không mô phỏng tốt đặc tính nén lún và creep của đất yếu, do đó không thể thay thế hoàn toàn mô hình Soft Soil trong các trường hợp nền đất yếu như tại Cần Thơ.

4. Sức chịu tải cực hạn của cọc được xác định như thế nào qua mô phỏng?
   Khi đường cong tải trọng - chuyển vị xuất hiện điểm uốn hoặc chuyển vị vượt quá 10% đường kính cọc, đó là dấu hiệu xác định sức chịu tải cực hạn Qu của cọc, giúp đánh giá khả năng chịu tải tối đa của móng.

5. Kết quả mô phỏng có thể ứng dụng trực tiếp trong thiết kế móng không?
   Kết quả mô phỏng với mô hình Soft Soil đã được hiệu chỉnh và so sánh với thí nghiệm thực tế có độ chính xác cao, có thể sử dụng để ước lượng sức chịu tải cọc thay thế hoặc bổ sung cho các phương pháp truyền thống trong thiết kế móng.

Kết luận

• Mô hình Soft Soil mô phỏng thí nghiệm nén tĩnh cọc trên nền đất yếu tại Cần Thơ cho kết quả chính xác hơn mô hình Mohr-Coulomb, với sai số dưới 10%.
• Hiệu chỉnh kích thước cọc trong mô hình Soft Soil (tăng 1,3 lần đường kính) giúp đường cong tải trọng - chuyển vị mô phỏng sát với thực nghiệm trong giai đoạn tải đến 200% tải trọng thiết kế.
• Phương pháp mô phỏng phần tử hữu hạn có thể xác định sức chịu tải cực hạn của cọc, hỗ trợ thiết kế móng chính xác và tiết kiệm chi phí thí nghiệm thực tế.
• Kết quả nghiên cứu phù hợp với các tiêu chuẩn kỹ thuật trong nước và quốc tế, có thể ứng dụng rộng rãi trong ngành xây dựng tại các vùng đất yếu.
• Đề xuất tiếp tục mở rộng nghiên cứu với nhiều chu kỳ tải trọng thí nghiệm và phát triển phần mềm mô phỏng tích hợp hiệu chỉnh tự động để nâng cao hiệu quả ứng dụng.

Hành động tiếp theo: Áp dụng mô hình Soft Soil trong thiết kế móng các công trình mới tại vùng đất yếu, đồng thời tổ chức đào tạo nâng cao năng lực mô phỏng cho kỹ sư địa kỹ thuật.
