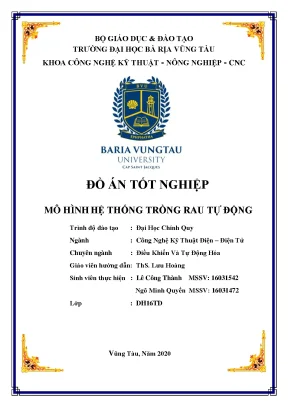

Luận Văn Thạc Sĩ: Mô Hình Hệ Thống Trồng Rau Tự Động Hiệu Quả

Luận văn thạc sĩ nghiên cứu mô hình hệ thống trồng rau tự động, ứng dụng công nghệ hiện đại nhằm tối ưu hóa quy trình canh tác, nâng cao năng suất và chất lượng sản phẩm.

• Tác giả: Lê Công Thành
• Người hướng dẫn: ThS. Lưu Hoàng
• Trường học: Đại học Bà Rịa Vũng Tàu
• Chuyên ngành: Công nghệ kỹ thuật điện – điện tử
• Đề tài: Mô hình hệ thống trồng rau tự động
• Loại tài liệu: đồ án tốt nghiệp
• Năm xuất bản: 2020
• Địa điểm: Vũng Tàu

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI MỞ ĐẦU
• 1. CHƯƠNG 1: TỔNG QUAN
• 2. CHƯƠNG 2: CƠ SỞ LÝ THUYẾT
• 3. CHƯƠNG 3: THIẾT KẾ VÀ TÍNH TOÁN
• 4. CHƯƠNG 4: THI CÔNG HỆ THỐNG
• 5. CHƯƠNG 5: KẾT QUẢ, NHẬN XÉT VÀ ĐÁNH GIÁ
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về mô hình hệ thống trồng rau tự động

Mô hình hệ thống trồng rau tự động là một giải pháp nông nghiệp hiện đại nhằm tối ưu hóa quy trình sản xuất nông nghiệp. Hệ thống này sử dụng công nghệ IoT để giám sát và điều khiển các yếu tố môi trường như độ ẩm, nhiệt độ, và ánh sáng. Việc áp dụng công nghệ này không chỉ giúp tiết kiệm thời gian và công sức mà còn nâng cao năng suất và chất lượng sản phẩm. Theo nghiên cứu, việc sử dụng công nghệ trồng rau tự động có thể giảm thiểu tối đa sự can thiệp của con người, từ đó giảm thiểu rủi ro và sai sót trong quá trình sản xuất. Hệ thống này cũng cho phép người nông dân theo dõi và điều chỉnh các thông số từ xa thông qua ứng dụng di động, tạo điều kiện thuận lợi cho việc quản lý và chăm sóc cây trồng.

1.1. Lợi ích của hệ thống trồng rau tự động

Hệ thống trồng rau tự động mang lại nhiều lợi ích thiết thực cho nông nghiệp. Đầu tiên, nó giúp tiết kiệm nước và năng lượng nhờ vào việc sử dụng các cảm biến để tự động hóa quá trình tưới tiêu. Thứ hai, việc giám sát liên tục các yếu tố môi trường giúp nông dân phát hiện sớm các vấn đề như sâu bệnh hay thiếu dinh dưỡng, từ đó có biện pháp xử lý kịp thời. Hơn nữa, hệ thống này còn giúp giảm thiểu chi phí lao động, khi mà người nông dân không cần phải có mặt thường xuyên tại ruộng. Cuối cùng, việc áp dụng công nghệ tự động hóa nông nghiệp còn góp phần nâng cao chất lượng sản phẩm, đảm bảo an toàn thực phẩm cho người tiêu dùng.

II. Công nghệ và kỹ thuật trong hệ thống trồng rau tự động

Công nghệ là yếu tố cốt lõi trong việc phát triển hệ thống trồng rau tự động. Hệ thống này thường bao gồm các thành phần như cảm biến độ ẩm đất, cảm biến nhiệt độ và độ ẩm không khí, và bộ điều khiển trung tâm như ESP32. Các cảm biến này thu thập dữ liệu môi trường và gửi về bộ điều khiển để xử lý. Dựa trên các thông số đã được cài đặt, bộ điều khiển sẽ tự động điều chỉnh các thiết bị ngoại vi như máy bơm nước và van điện. Việc sử dụng công nghệ IoT trong nông nghiệp không chỉ giúp tối ưu hóa quy trình sản xuất mà còn tạo ra một môi trường sản xuất thông minh, giúp nông dân dễ dàng quản lý và điều hành hoạt động sản xuất của mình.

2.1. Các thành phần chính của hệ thống

Hệ thống trồng rau tự động bao gồm nhiều thành phần quan trọng. Đầu tiên là các cảm biến, như cảm biến độ ẩm đất và cảm biến nhiệt độ, giúp thu thập dữ liệu về điều kiện môi trường. Tiếp theo là bộ điều khiển trung tâm, thường là ESP32, có nhiệm vụ xử lý dữ liệu và điều khiển các thiết bị ngoại vi. Cuối cùng, hệ thống còn bao gồm các thiết bị như máy bơm nước và van điện, giúp thực hiện các thao tác tưới tiêu và cung cấp dinh dưỡng cho cây trồng. Sự kết hợp giữa các thành phần này tạo nên một hệ thống hoàn chỉnh, giúp nâng cao hiệu quả sản xuất nông nghiệp.

III. Ứng dụng thực tiễn của hệ thống trồng rau tự động

Hệ thống trồng rau tự động đã được áp dụng rộng rãi trong nhiều mô hình nông nghiệp hiện đại. Một trong những ứng dụng nổi bật là trong các nhà kính thông minh, nơi mà các yếu tố môi trường được kiểm soát chặt chẽ để tối ưu hóa sự phát triển của cây trồng. Ngoài ra, hệ thống này cũng có thể được áp dụng trong các khu vực đô thị, nơi mà không gian canh tác hạn chế. Việc sử dụng công nghệ tự động hóa nông nghiệp không chỉ giúp tăng năng suất mà còn giảm thiểu tác động tiêu cực đến môi trường. Theo các chuyên gia, việc áp dụng công nghệ này sẽ là xu hướng tất yếu trong tương lai của ngành nông nghiệp.

3.1. Tác động đến môi trường và kinh tế

Việc áp dụng hệ thống trồng rau tự động không chỉ mang lại lợi ích kinh tế mà còn có tác động tích cực đến môi trường. Hệ thống này giúp giảm thiểu lượng nước và phân bón sử dụng, từ đó giảm thiểu ô nhiễm môi trường. Hơn nữa, việc sản xuất rau sạch trong các nhà kính thông minh giúp đảm bảo an toàn thực phẩm cho người tiêu dùng. Theo một nghiên cứu, việc áp dụng công nghệ này có thể tăng năng suất lên đến 30% so với phương pháp truyền thống. Điều này không chỉ giúp nông dân tăng thu nhập mà còn góp phần đảm bảo an ninh lương thực cho xã hội.

Nội dung chính

Bối cảnh và vấn đề nghiên cứu

Tại Việt Nam, nông nghiệp đóng vai trò trọng yếu trong việc bảo đảm an ninh lương thực và là một trong hai ngành sản xuất vật chất quan trọng của nền kinh tế. Dữ liệu thống kê trong đồ án cho thấy trên 66,9% dân số cả nước tập trung sinh sống tại khu vực nông thôn và lực lượng lao động nông nghiệp chiếm khoảng 42% tổng lao động toàn xã hội. Tuy nhiên, lĩnh vực này đang đối mặt với nhiều thách thức lớn:

• Ô nhiễm môi trường và tác động của biến đổi khí hậu toàn cầu dẫn đến các hiện tượng thời tiết cực đoan, ảnh hưởng tiêu cực đến năng suất và chất lượng nông sản.
• Sự chuyển dịch cơ cấu kinh tế sang công nghiệp và dịch vụ làm suy giảm đáng kể nguồn nhân lực trực tiếp trong sản xuất nông nghiệp.
• Nhu cầu cấp thiết về việc hiện đại hóa quy trình chăm sóc, ổn định điều kiện môi trường canh tác và giảm tải sức lao động thủ công thông qua việc ứng dụng công nghệ 4.0, đặc biệt là Internet vạn vật (IoT).

Đề tài "Mô hình hệ thống trồng rau tự động" được thực hiện nhằm giải quyết bài toán giám sát và điều khiển tự động các yếu tố vi khí hậu (nhiệt độ, độ ẩm không khí, độ ẩm đất) và quy trình tưới tiêu, bón phân phục vụ canh tác nông nghiệp quy mô nhỏ và vừa.

Mục tiêu nghiên cứu: Xây dựng hệ thống IoT ứng dụng trong nông nghiệp có khả năng thu thập dữ liệu nhiệt độ, độ ẩm thông qua mạng lưới cảm biến, tự động điều chỉnh và ổn định môi trường canh tác thông qua cơ cấu chấp hành (bơm nước, van điện từ), đồng thời hỗ trợ người dùng theo dõi và điều khiển từ xa qua giao diện website và ứng dụng di động trên điện thoại thông minh.

Nhiệm vụ nghiên cứu (gồm 5 nội dung chính):

1. Nội dung 1: Thiết kế phần cài đặt loại cây trồng trên website; cập nhật các ngưỡng thông số giới hạn để vận hành hệ thống ở hai chế độ: tự động (Auto) và bằng tay (Manual).
2. Nội dung 2: Thiết kế và thi công mạch điều khiển trung tâm cùng các khối ngoại vi.
3. Nội dung 3: Thiết kế và thi công mô hình thực nghiệm trồng rau phục vụ nông nghiệp.
4. Nội dung 4: Nhận xét, đánh giá kết quả hoạt động thực tế và hoàn thiện mô hình.
5. Nội dung 5: Tổng hợp số liệu và hoàn thành quyển đồ án tốt nghiệp.

Đối tượng và phạm vi nghiên cứu:

• Đối tượng nghiên cứu: Phương thức giao tiếp, thu thập và xử lý tín hiệu giữa vi điều khiển ESP32 với các module cảm biến (nhiệt độ, độ ẩm không khí, độ ẩm đất, lưu lượng dòng chảy) và điều khiển đóng cắt thiết bị ngoại vi (máy bơm, van điện từ, hệ thống chiếu sáng).
• Phạm vi không gian: Mô hình thực nghiệm có kích thước vật lý chiều dài 120 cm, chiều rộng 60 cm và chiều cao 15 cm.
• Phạm vi thời gian: Đề tài được giao thực hiện từ tháng 12/2019 và hoàn thành nghiệm thu vào tháng 05/2020 tại Trường Đại học Bà Rịa – Vũng Tàu.

---

Cơ sở lý thuyết và phương pháp

Đồ án tổng hợp các nền tảng lý thuyết kỹ thuật về kiến trúc IoT, giao thức mạng, chuẩn truyền thông không dây và phương pháp phát triển phần cứng nhúng:

• Kiến trúc hệ thống IoT: Áp dụng mô hình chuẩn gồm 4 tầng cấu trúc:
  1. Tầng thiết bị (Things): Bao gồm các cảm biến môi trường (DHT11, LM393, DN20) và cơ cấu truyền động (máy bơm nước, bơm phân, van điện từ).
  2. Trạm kết nối (Gateways): Đóng vai trò cầu nối trung gian bảo mật để chuyển tiếp dữ liệu giữa bộ điều khiển cục bộ và đám mây (Cloud).
  3. Hạ tầng mạng (Internet): Hệ thống liên mạng sử dụng bộ định tuyến, switch, kết nối mạng diện rộng qua giao thức IP.
  4. Lớp dịch vụ (Service): Phần mềm ứng dụng trên nền tảng Web và Android cho phép người dùng giám sát dữ liệu trực quan và gửi lệnh điều khiển.
• Chuẩn truyền thông không dây Wi-Fi (IEEE 802.11): Hệ thống nghiên cứu các chuẩn mạng 802.11b/g/a/n/ac/ad hoạt động ở các dải tần 2.4 GHz, 5 GHz và 60 GHz; trong đó vi điều khiển ESP32 sử dụng dải tần 2.4 GHz theo chuẩn 802.11n. Đồ án khảo sát các cơ chế mã hóa bảo mật không dây từ WEP, WPA (WPA-PSK, TKIP) đến WPA2 sử dụng thuật toán mã hóa khối nâng cao AES kết hợp giao thức CCMP.
• Giao thức liên mạng IP (Internet Protocol): Tìm hiểu cấu trúc địa chỉ IPv4 (32-bit phân chia theo các lớp mạng A, B, C) và định hướng chuyển đổi IPv6 (128-bit); phương thức chuyển mạch gói dữ liệu không hướng kết nối (best-effort datagram delivery), cùng các giao thức định tuyến nội miền (IGP) và liên miền (EGP).
• Phương pháp nghiên cứu thực nghiệm và thiết kế hệ thống:
  • Phương pháp thiết kế phần cứng: Phân chia hệ thống thành các khối chức năng độc lập (khối nguồn, khối điều khiển, khối cảm biến, khối chấp hành, khối giao tiếp), tính toán công suất và phối ghép mức logic (TTL 3.3V – 5V – 220VAC).
  • Phương pháp lập trình nhúng: Sử dụng môi trường phát triển tích hợp Arduino IDE với ngôn ngữ C/C++ để cấu hình vi điều khiển ESP32, xử lý ngắt, đọc dữ liệu cảm biến 1-Wire/Analog/Digital và truyền nhận dữ liệu qua Wi-Fi.

---

Thiết kế và triển khai hệ thống

Hệ thống được thiết kế theo cấu trúc mô-đun hóa, tích hợp đầy đủ các thành phần phần cứng, mạch điện tử và giao diện phần mềm điều khiển.

Thành phần phần cứng	Thông số kỹ thuật / Đặc tính chức năng	Vai trò trong hệ thống
Vi điều khiển ESP32	Công nghệ 40 nm của TSMC, tích hợp Wi-Fi 2.4 GHz và Bluetooth BLE; hỗ trợ các chế độ AP, STA, AP+STA.	Bộ xử lý trung tâm: đọc cảm biến, so sánh ngưỡng, kích relay và gửi dữ liệu lên mạng.
Module cảm biến DHT11	Chuẩn giao tiếp Digital 1-wire; dải đo độ ẩm 20–80% RH (sai số ±5%); dải đo nhiệt độ 0–50°C (sai số ±2°C); tần số lấy mẫu 1 Hz; điện áp 3–5 VDC.	Thu thập nhiệt độ và độ ẩm không khí môi trường xung quanh luống rau.
Module cảm biến độ ẩm đất	Sử dụng IC so sánh LM393; tích hợp biến trở điều chỉnh độ nhạy; điện áp 3.3–5V; hỗ trợ ngõ ra Digital (DO) và Analog (AO).	Cắm trực tiếp vào đất để xác định trạng thái ẩm/khô của đất trồng.
Cảm biến lưu lượng DN20	Vật liệu thân bằng đồng; điện áp 5VDC; dải đo 1–30 L/phút; chịu áp lực nước > 1,75 MPa; công thức tính lưu lượng $Q = F / 7.5$.	Đo lường thể tích và lưu lượng nước/phân cung cấp cho cây trồng.
Mạch 8 Relay Opto cách ly	Điện áp kích 5VDC (mức thấp Low 0V); tích hợp Opto cách ly quang và diode chống nhiễu; đóng ngắt tải tối đa AC 250V/10A hoặc DC 30V/10A.	Đóng ngắt nguồn điều khiển cho máy bơm nước, bơm phân và van điện.
Van điện từ phi 27	Điện áp 220VAC; chất liệu đồng thau; loại thường đóng (NC); áp suất chịu đựng tối đa 7 kg/cm²; dải nhiệt độ -5°C đến 80°C; khối lượng 600g.	Mở đường ống dẫn nước/phân ra các béc phun khi có lệnh tưới.
Bộ nguồn chuyển đổi	Điện áp đầu vào 220VAC; đầu ra 5VDC; biên độ điều chỉnh điện áp ±10%.	Hạ áp và cấp nguồn nuôi cho mạch điều khiển, module cảm biến và relay.

Quy trình triển khai và lắp ráp cơ khí:

• Khung mô hình: Được gia công theo kích thước 120 x 60 x 15 cm, phân chia khu vực luống đất trồng rau và khoang chứa thiết bị kỹ thuật riêng biệt.
• Hệ thống thủy lực: Bố trí hộp chứa nước và hộp chứa phân riêng biệt. Bơm chìm và đường ống dẫn phân phối đến hệ thống đầu phun nước mịn ở hai bên luống rau, kết hợp cùng cụm van điện từ phi 27 và van một chiều.
• Hộp điều khiển: Toàn bộ mạch nguồn, vi điều khiển ESP32 và mạch 8 relay được cố định an toàn trong hộp kỹ thuật, bố trí hệ thống đèn chiếu sáng hỗ trợ giám sát ban đêm và trang trí hoàn thiện bề mặt tăng tính thẩm mỹ.
• Giao diện điều khiển: Xây dựng giao diện ứng dụng trên nền tảng di động Android và trang Web quản trị, cho phép cài đặt kết nối Wi-Fi, thiết lập API, tùy chỉnh ngưỡng cảm biến, lập lịch chu trình tưới phân/tưới nước và chuyển đổi linh hoạt giữa chế độ thủ công và tự động.

---

Nội dung chính theo từng chương

Chương 1: Tổng Quan

Chương này đặt vấn đề về thực trạng nông nghiệp Việt Nam trước biến đổi khí hậu và thiếu hụt nhân công; phân tích sự cần thiết của việc ứng dụng công nghệ IoT vào tự động hóa tưới tiêu. Tác giả xác định mục tiêu xây dựng hệ thống giám sát - điều khiển từ xa, xác lập 5 nội dung nghiên cứu cụ thể, các giới hạn kỹ thuật của mô hình (kích thước 120x60x15 cm, 2 module cảm biến chính, vi điều khiển ESP32) và phác thảo bố cục tổng thể gồm 6 chương của đồ án.

Chương 2: Cơ Sở Lý Thuyết

Chương 2 trình bày chi tiết nền tảng lý thuyết phục vụ đồ án:

• Phân tích kiến trúc 4 lớp của hệ thống IoT và các ứng dụng điển hình trong nông nghiệp thông minh (nhà kính, hệ thống thủy canh, canh tác chính xác, quản lý tài nguyên nước/phân bón).
• Nghiên cứu cơ chế truyền sóng vô tuyến của mạng Wi-Fi (IEEE 802.11b/g/a/n/ac/ad) trên các băng tần 2.4 GHz, 5 GHz và 60 GHz; các chuẩn bảo mật mạng không dây WEP, WPA và WPA2 (kết hợp AES và CCMP).
• Khảo sát giao thức Internet Protocol (IPv4 và IPv6), cấu trúc gói tin datagram, các lớp địa chỉ IP (A, B, C) cùng nguyên lý định tuyến mạng nội bộ và liên mạng (IGP/EGP).

Chương 3: Thiết Kế và Tính Toán

Tác giả thiết kế sơ đồ khối toàn hệ thống bao gồm: Khối nguồn cung cấp (220VAC/5VDC), Khối điều khiển trung tâm (ESP32), Khối cảm biến (DHT11, cảm biến độ ẩm đất LM393, cảm biến lưu lượng DN20), Khối thiết bị ngoại vi (Relay 8 kênh, máy bơm, van điện từ 220V), Khối hiển thị ứng dụng di động và Khối Web Server. Chương này phân tích lý do lựa chọn ESP32 thay vì các dòng vi điều khiển khác (PIC, AVR, 8051, Raspberry Pi) nhờ giá thành rẻ, tích hợp sẵn Wi-Fi/Bluetooth và thư viện hỗ trợ phong phú; đồng thời chi tiết hóa sơ đồ nguyên lý mạch kết nối giữa các khối.

Chương 4: Thi Công Hệ Thống

Chương 4 mô tả toàn bộ tiến trình thi công từ mô hình mô phỏng 3D đến chế tạo thực tế:

• Thi công cơ khí khung mô hình luống trồng rau và lắp đặt hộp chứa dung dịch nước/phân.
• Lắp đặt đường ống dẫn nước, béc phun mịn, cụm van điện từ phi 27, van một chiều và cảm biến lưu lượng DN20.
• Lắp ráp hộp đựng thiết bị điện, đấu nối nguồn tổ ong, mạch vi điều khiển ESP32, mạch cách ly 8 relay opto và hệ thống đèn chiếu sáng ban đêm.
• Lập trình nhúng trên phần mềm Arduino IDE; hoàn thiện giao diện ứng dụng Android và giao diện Web (gồm màn hình cấu hình Wi-Fi, cài đặt thông số API, thiết lập ngưỡng tưới tự động, theo dõi biểu đồ cảm biến thời gian thực và điều khiển bơm thủ công).

Chương 5: Kết Quả - Nhận Xét - Đánh Giá

Chương này đánh giá quá trình vận hành của mô hình thực tế sau khi tích hợp:

• Các khối chức năng hoạt động đồng bộ: Cảm biến DHT11 và cảm biến độ ẩm đất đọc dữ liệu chính xác và cập nhật liên tục lên vi điều khiển ESP32.
• Hệ thống thực hiện điều khiển đóng mở các thiết bị ngoại vi (máy bơm, van điện từ) chính xác theo đúng ngưỡng lập trình hoặc lệnh gửi từ giao diện người dùng.
• Tín hiệu điều khiển truyền nhận ổn định qua mạng không dây Wi-Fi đến ứng dụng Android và Web; mô hình đảm bảo tính an toàn điện, hoạt động ổn định và đáp ứng tính thẩm mỹ.

Chương 6: Kết Luận và Hướng Phát Triển

Tổng kết toàn bộ kết quả đạt được so với mục tiêu ban đầu của đồ án tốt nghiệp; khẳng định tính khả thi của mô hình tưới rau tự động ứng dụng IoT trong việc tiết kiệm nhân công và tối ưu lượng nước tưới. Đồng thời, tác giả đề xuất các giải pháp nâng cấp phần cứng và phần mềm trong tương lai.

---

Kết quả và đóng góp

Kết quả kỹ thuật đạt được

• Chế tạo hoàn chỉnh mô hình thực nghiệm hệ thống trồng rau tự động kích thước $120 \times 60 \times 15\text{ cm}$, hoạt động ổn định với nguồn cấp 220VAC / 5VDC.
• Tích hợp thành công mạng lưới cảm biến thu thập thông số môi trường: đo nhiệt độ ($0-50^\circ\text{C}$), độ ẩm không khí ($20-80%\text{ RH}$), phát hiện trạng thái độ ẩm đất thông qua IC LM393 và kiểm soát lưu lượng dòng chảy qua cảm biến DN20 ($1-30\text{ L/phút}$).
• Xây dựng thành công cơ chế điều khiển 2 chế độ:
  • Chế độ tự động (Auto): Tự động kích hoạt máy bơm và van điện từ phi 27 khi độ ẩm đất xuống thấp hơn ngưỡng thiết lập.
  • Chế độ thủ công (Manual): Cho phép người dùng trực tiếp bật/tắt bơm nước, bơm phân và hệ thống chiếu sáng thông qua nút bấm trên Web hoặc App di động.
• Phát triển giao diện điều khiển kết nối qua Wi-Fi 2.4 GHz, hỗ trợ cấu hình mạng, thiết lập API và theo dõi trạng thái thiết bị thời gian thực.

Giải pháp và kiến nghị đề xuất từ đồ án

• Ứng dụng giải pháp mạch cách ly quang (Opto Relay) để chống nhiễu và bảo vệ an toàn cho khối vi điều khiển điện áp thấp khi đóng ngắt các tải công suất lớn (220VAC).
• Kết hợp đồng thời van điện từ và cảm biến lưu lượng dòng chảy để kiểm soát chính xác lượng nước tưới và lượng phân bón hòa tan, tránh tình trạng dư thừa hoặc thiếu hụt dưỡng chất cho rau.
• Đề xuất tích hợp thêm hệ thống chiếu sáng hỗ trợ quan sát, chăm sóc và thu hoạch rau vào ban đêm.

Đóng góp của đề tài

• Hiện thực hóa mô hình IoT nông nghiệp khép kín quy mô nhỏ gọn, chi phí thấp, sử dụng các linh kiện phần cứng phổ biến, dễ thay thế và phát triển.
• Cung cấp tài liệu thiết kế chi tiết bao gồm sơ đồ khối, thông số kỹ thuật linh kiện, phương thức đấu nối và các bước cấu hình phần mềm điều khiển qua giao diện Web/App.

---

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đồ án

• Module cảm biến nhiệt độ - độ ẩm DHT11 có tần số lấy mẫu thấp (1 Hz), dải đo và độ chính xác ở mức cơ bản, dễ bị ảnh hưởng bởi điều kiện thời tiết khắc nghiệt ngoài trời.
• Cảm biến độ ẩm đất dạng điện cực kim loại cắm trực tiếp dễ bị oxy hóa và ăn mòn điện hóa sau thời gian dài tiếp xúc với đất ẩm và phân bón.
• Mô hình mới dừng lại ở quy mô thực nghiệm dạng khay trồng kích thước $120 \times 60\text{ cm}$, chưa triển khai thử nghiệm trên các diện tích đất canh tác lớn hoặc môi trường nhà kính quy mô công nghiệp.
• Chưa tích hợp các thuật toán trí tuệ nhân tạo (AI) để phân tích sâu nhu cầu dinh dưỡng đặc thù của từng loại rau theo từng chu kỳ sinh trưởng.

Hướng phát triển tiếp theo

• Nâng cấp các module cảm biến môi trường công nghiệp có độ bền cao, chống nước và chống ăn mòn (như cảm biến nhiệt ẩm SHT hoặc cảm biến độ ẩm đất điện dung).
• Mở rộng phạm vi điều khiển và số lượng van phân vùng để áp dụng cho các hệ thống nhà màng, nhà kính hoặc cánh đồng quy mô lớn.
• Tích hợp camera giám sát và các mô hình học máy (Machine Learning) để nhận diện sâu bệnh trên lá rau, đưa ra cảnh báo sớm và tư vấn quy trình chăm sóc tự động.
• Tối ưu hóa thuật toán điều khiển tưới tiêu thông minh kết hợp dữ liệu dự báo thời tiết trực tuyến nhằm nâng cao hiệu quả tiết kiệm tài nguyên.

---

Giá trị tham khảo

Đồ án là tài liệu tham khảo thực tế cho các nhóm đối tượng và mục đích sau:

• Sinh viên ngành Kỹ thuật Điện – Điện tử, Điều khiển và Tự động hóa, Công nghệ Thông tin: Nắm bắt quy trình xây dựng một hệ thống IoT hoàn chỉnh từ khâu lựa chọn vi điều khiển (ESP32), phối ghép cảm biến, thiết kế mạch công suất đóng ngắt relay, đến lập trình nhúng trên Arduino IDE và thiết kế giao diện điều khiển.
• Người làm đề tài về Nông nghiệp thông minh (Smart Agriculture): Tham khảo kiến trúc kết hợp giữa hệ thống thủy lực tưới tiêu (bơm, van điện từ phi 27, béc phun mịn, cảm biến lưu lượng DN20) với mạch điều khiển tự động.
• Phần nội dung có giá trị tham khảo cao nhất: Bảng tính toán thông số kỹ thuật chi tiết của các linh kiện phần cứng tại Chương 3 và các bước thiết kế, kết nối hệ thống thực tế tại Chương 4.

---

Câu hỏi thường gặp

1. Hệ thống sử dụng vi điều khiển nào làm trung tâm điều khiển và các chuẩn kết nối không dây được hỗ trợ là gì?
Hệ thống sử dụng module vi điều khiển ESP32 (công nghệ 40 nm của TSMC) làm khối xử lý trung tâm. Vi điều khiển này hỗ trợ kết nối không dây Wi-Fi 2.4 GHz và Bluetooth năng lượng thấp (BLE), với các chế độ hoạt động AP, STA và AP+STA.

2. Cảm biến nhiệt độ, độ ẩm không khí DHT11 có dải đo và sai số kỹ thuật như thế nào?
Theo thông số trong đồ án, module cảm biến DHT11 giao tiếp qua chuẩn 1-wire, hoạt động ở điện áp 3–5 VDC, đo độ ẩm trong phạm vi 20–80% RH với sai số ±5%, đo nhiệt độ trong phạm vi 0–50°C với sai số ±2°C và có tần số lấy mẫu tối đa là 1 Hz (1 giây/lần).

3. Khối cảm biến độ ẩm đất hoạt động dựa trên linh kiện nào và nguyên lý xuất tín hiệu ra sao?
Cảm biến độ ẩm đất gồm đầu dò cắm vào đất và module chuyển đổi sử dụng IC so sánh LM393 kèm biến trở tinh chỉnh ngưỡng. Khi độ ẩm của đất đạt ngưỡng thiết lập, đầu ra số DO chuyển trạng thái từ mức thấp (0) lên mức cao (1); ngoài ra cảm biến còn cung cấp một ngõ ra Analog (AO) để đọc giá trị tương tự.

4. Kích thước vật lý của mô hình thực nghiệm và thông số van điện từ được sử dụng là gì?
Mô hình thực nghiệm hoàn thiện có kích thước dài 120 cm, rộng 60 cm và cao 15 cm. Hệ thống sử dụng van điện từ phi 27 mm làm bằng đồng thau, hoạt động với điện áp 220VAC, loại thường đóng, chịu được áp suất tối đa 7 kg/cm² và nhiệt độ môi trường từ -5°C đến 80°C.

5. Người dùng có thể điều khiển hệ thống qua những phương thức nào và có mấy chế độ vận hành?
Người dùng có thể giám sát và điều khiển hệ thống thông qua ứng dụng di động Android (điều khiển phạm vi gần/kết nối cục bộ) và trang Web quản trị (điều khiển từ xa qua Internet). Hệ thống hỗ trợ 2 chế độ vận hành: chế độ tự động (Auto theo ngưỡng cảm biến) và chế độ bằng tay (Manual trực tiếp bật/tắt thiết bị).

---

Kết luận

Đồ án tốt nghiệp "Mô hình hệ thống trồng rau tự động" đã hoàn thành việc thiết kế và thi công mô hình thực nghiệm hoàn chỉnh ứng dụng công nghệ IoT và vi điều khiển ESP32 trong nông nghiệp. Hệ thống thực hiện hiệu quả chức năng đo đạc vi khí hậu, tự động hóa chu trình tưới nước và bón phân, đồng thời hỗ trợ quản lý trực quan qua ứng dụng Android và Web. Kết quả nghiên cứu thể hiện tính khả thi cao trong việc ứng dụng kỹ thuật điều khiển tự động để tiết kiệm tài nguyên nước, giảm chi phí nhân công và nâng cao hiệu quả canh tác.

Trích đoạn nội dung tài liệu

đặt vấn đề dẫn nhập lí do chọn đề tài, mục tiêu, nội dung nghiên cứu, các giới hạn thông số và bố cục đồ án. • Chương 2: Cơ Sở Lý Thuyết. Trình bày các lý thuyết liên quan đến vấn đề mà đề tài sẽ dùng để thực hiện thiết kế, thi công cho đề tài. • Chương 3: Thiết Kế và Tính Toán.

Trình bày tổng quan các yêu cầu của để tài về thiết kế và các tính toán hệ thống bao gồm sơ đồ nguyên lý toàn mạch và của từng phần của hệ thống. • Chương 4: Thi Công Hệ Thống. Trình bày kết quả thi công phần cứng và kết quả hình ảnh trên màn hình hay mô phỏng tín hiệu, kết quả thống kê. • Chương 5: Kết Quả, Nhận Xét và Đánh Giá.

Trình bày kết quả của cả quá trình nghiên cứu làm đề tài bao gồm thời gian nghiên cứu, kết quả đạt được, nhận xét, đánh giá về đề tài và tính ứng dụng của đề tài trong thực tiễn. • Chương 6: Kết Luận Và Hướng Phát Triển. Trình bày kết quả đạt được so với mục tiêu đề ra ban đầu, nhận xét và đánh giá kết quả đạt được của đề tài nghiên cứu. Hướng phát triển của đề tài sau này trong quá trình nghiên cứu.

ỨNG DỤNG IOT TRONG NÔNG NGHIỆP 1. Từ khi lần đầu được giới thiệu cách đây gần 20 năm, cho tới hiện nay các ứng dụng IOT là một trong những mảng Công nghệ phát triển nhất trong cuộc cách mạng Công nghiệp 4.0, nó xuất hiện và tác động tích cực tới từng ngành, từng lĩnh vực trong đó có ngành nông nghiệp. Ứng dụng IOT trong nông nghiệp góp phần tạo nên một môi trường sản xuất năng động, khoa học và giải phóng sức lao động, tăng năng suất, mang lại hiệu quả kinh tế cao, giúp nâng cao tính chuyên nghiệp và cải thiện bộ mặt cho cho nền nông nghiệp trong tương lai gần. Minh họa về ứng dụng IOT trong nông nghiệp 1.

Cấu trúc cơ bản của một hệ thống ứng dụng Công nghệ IOT Kiến trúc của IOT gồm bốn thành phần cơ bản chính gồm: Vạn vật (Things), Trạm kết nối (Gateways), Hạ tầng mạng (Internet) và cuối cùng là lớp dịch vụ (Service). 9 • Vạn vật (Things): Ngày nay có vô vàn vật dụng đang hiện hữu trong cuộc sống, ở trên các khu canh tác, ở trong nhà hoặc trên chính các thiết bị lưu động của người dùng. Giải pháp IoT giúp các thiết bị thông minh được sàng lọc, kết nối và quản lý dữ liệu của đối tượng nông nghiệp một cách cục bộ, còn các thiết bị chưa thông minh thì có thể kết nối được thông qua các trạm kết nối. Từ đó, các thiết bị, vật dụng sẽ có thể thực hiện nhiệm vụ của mình đối với đối tượng nông nghiệp cần quản lý.

• Trạm kết nối (Gateways): Các trạm kết nối sẽ đóng vai trò là một vùng trung gian trực tiếp, cho phép các vật dụng có sẵn này kết nối với điện toán đám mây một cách bảo mật và dễ dàng quản lý. Gateways có thể là một thiết bị vật lý hoặc là một phần mềm được dùng để kết nối giữa Cloud (điện toán đám mây) và bộ điều khiển, các cảm biến, các thiết bị thông minh. • Hạ tầng mạng (Internet): Internet là một hệ thống toàn cầu của nhiều mạng IP được kết nối với nhau và liên kết với hệ thống máy tính. Cơ sở hạ tầng mạng này bao gồm thiết bị định tuyến, trạm kết nối, thiết bị tổng hợp, thiếp bị lặp và nhiều thiết bị khác có thể kiểm soát lưu lượng dữ liệu lưu thông và cũng được kết nối đến mạng lưới viễn thông và cáp - được triển khai bởi các nhà cung cấp dịch vụ.

• Lớp dịch vụ (Service): Là các ứng dụng được các hãng Công nghệ, hoặc thậm chí người dùng tạo ra để dễ dàng sử dụng các sản phẩm IOT một cách hiệu quả và tận dụng được hết giá trị của sản phẩm. Bốn cấu phần cơ bản của một hệ thống IOT 1. Ứng dụng IoT trong nông nghiệp Hình 3. Ứng dụng Iot − IoT trong nông nghiệp là nền tảng của Nông nghiệp Thông minh.

Nó sẽ giúp nâng cao chất lượng, bảo đảm vệ sinh an toàn thực phẩm và nâng cao giá trị hàng nông phẩm. Nông nghiệp thông minh là gì? Nông nghiệp thông minh là một thuật ngữ rộng thu thập các hoạt động sản xuất thực phẩm và nông nghiệp có ứng dụng công nghệ 4.0, bao gồm: IoT, Big Data và công nghệ phân tích tiên tiến. 11 Ứng dụng quan trọng nhất trong nông nghiệp thông minh là Phân tích dữ liệu, trực quan hóa và hệ thống hóa quản lý. Việc phân tích dữ liệu cảm biến sẽ thúc đẩy tính minh bạch trong các quy trình nông nghiệp, vì nông dân có được những hiểu biết quý giá về hiệu suất của cánh đồng, nhà kính, v.

Không chỉ dừng lại ở đó, ở mô hình nông nghiệp thông minh, người nông dân còn có thể tham khảo tư vấn của hệ thống AI, được xây dựng trên nền tảng kiến thức của các nhà khoa học. Các ứng dụng IoT phổ biến khác trong nông nghiệp thông minh có thể kể đến như: • Các hệ thống dựa trên cảm biến để giám sát cây trồng, đất, đồng ruộng, chăn nuôi, kho chứa, hoặc bất kỳ yếu tố quan trọng nào ảnh hưởng đến sản xuất. • Xe nông nghiệp thông minh, máy bay không người lái, robot tự động và thiết bị truyền động. • Không gian sản xuất nông nghiệp kết nối như nhà kính thông minh hoặc thủy canh.

Mô hình tưới rau Iot − Lợi ích của việc sử dụng IoT trong nông nghiệp Giống như trong các ngành công nghiệp khác, ứng dụng IoT trong nông nghiệp hứa hẹn hiệu quả trước đây không có, giảm tài nguyên và chi phí, tự động hóa dựa trên phân tích dữ liệu, và tối ưu hóa quy trình. Tuy nhiên, riêng đối với ngành nông nghiệp, vai trò của IoT là vô cùng quan trọng. Nó sẽ mang tới các giải pháp 12 bước ngoặt, giải quyết những vấn đề cấp bách liên quan tới sự sinh tồn và phát triển của loài người. • Hiệu quả vượt trội: Ngày nay, ngành nông nghiệp là một cuộc đua.

Nông dân bị thúc ép phải trồng nhiều sản phẩm hơn trong khi chất lượng đất ngày một tệ hơn, diện tích ngày một giảm và biến động thời tiết ngày một phức tạp. IoT trong nông nghiệp sẽ cho phép nông dân theo dõi sản phẩm và điều kiện của họ trong thời gian thực. Họ nhận được thông tin chi tiết nhanh, có thể dự đoán các vấn đề trước khi chúng xảy ra và đưa ra quyết định sáng suốt về cách phòng tránh chúng. Ngoài ra, các giải pháp IoT trong nông nghiệp cũng cho phép thực hiện quy trình sản xuất tự động.

Ví dụ: tưới tiêu, bón phân dựa trên nhu cầu và robot thu hoạch tự động. • Phủ sóng nông nghiệp: Vào thời điểm dân số thế giới chạm ngưỡng 9 tỷ người, 70% trong số đó sẽ sống ở khu vực thành thị. Nhà kính và hệ thống thủy canh dựa trên IoT đặt trong lòng thành phố sẽ là cứu cánh, cung cấp nguồn thực phẩm như trái cây và rau tươi ngắn hạn cho công dân thành thị. Các hệ thống nông nghiệp chu trình khép kín thông minh cho phép người ta cơ bản là trồng được thực phẩm ở khắp mọi nơi, trong các siêu thị, trên các tòa nhà chọc trời, tường và mái nhà, trong các container vận chuyển và, tất nhiên, trong chính gia đình mình.

• Giảm tài nguyên: Rất nhiều giải pháp IoT trong nông nghiệp được tập trung vào việc tối ưu hóa việc sử dụng tài nguyên, như: Nước, năng lượng, đất đai. Canh tác chính xác bằng cách sử dụng IoT dựa trên dữ liệu được thu thập từ các cảm biến khác nhau sẽ giúp nông dân phân bổ chính xác để sử dụng vừa đủ tài nguyên cần thiết cho sự sinh trưởng và phát triển nông sản. • Quy trình sạch hơn: Điều tương tự cũng liên quan đến thuốc trừ sâu và phân bón. Các hệ thống dựa trên IoT để canh tác chính xác giúp các nhà sản xuất tiết kiệm nước và năng lượng, không chỉ làm cho nông nghiệp xanh hơn, mà còn giảm đáng kể việc sử dụng thuốc trừ sâu và phân bón.

Cách tiếp cận này cho phép có được một sản phẩm cuối cùng sạch hơn và hữu cơ hơn so với các phương pháp nông nghiệp truyền thống. • Nhanh chóng: Một trong những lợi ích của việc sử dụng IoT trong nông nghiệp là cải tiến tốc độ của các quy trình. Nhờ hệ thống giám sát và dự đoán thời gian thực, nông dân có thể nhanh chóng phản ứng với mọi thay đổi đáng kể về thời 13 tiết, độ ẩm, chất lượng không khí cũng như sức khỏe của từng loại cây trồng hoặc đất trên đồng ruộng. Đặc biệt, trong điều kiện thời tiết thay đổi thất thường hoặc khắc nghiệt, việc ứng dụng IoT trong nông nghiệp sẽ có thể giúp người nông dân thời đại mới cứu lấy mùa màng.

• Cải thiện chất lượng nông sản: Nông nghiệp dựa trên nền tảng công nghệ sẽ cho ra đời các sản phẩm tốt hơn. Bằng việc sử dụng cảm biến đất và cây trồng, giám sát bằng máy bay không người lái (drone) trên không và lập bản đồ trang trại, nông dân có thể hiểu rõ hơn sự phụ thuộc chi tiết giữa các điều kiện và chất lượng của cây trồng. Sử dụng các hệ thống được kết nối, họ có thể tạo lại các điều kiện tốt nhất và tăng giá trị dinh dưỡng của sản phẩm. − Kết luận Thị trường sẽ hình thành và sụp đổ, các mô hình kinh doanh đột phá sẽ xuất hiện hoặc thoái trào, nhưng nhu cầu lương thực của loài người sẽ không bao giờ giảm.

Vì lý do này, sự phát triển của các lĩnh vực như thực phẩm và nông nghiệp sẽ luôn được chú trọng, đặc biệt là với các động lực chúng ta quan sát trên thế giới ngày nay. Do đó, ứng dụng IoT trong nông nghiệp hứa hẹn một tương lai đầy tươi sáng. Hình ảnh minh họa 14 2. CHUẨN TRUYỀN DỮ LIỆU, CHUẨN KẾT NỐI 2.

GIAO THỨC TRUYỀN DỮ LIỆU BẰNG WIFI Wifi (là viết tắt từ Wireless Fidelity hay mạng 802.11) là hệ thống mạng không dây sử dụng sóng vô tuyến, cũng giống như điện thoại di đông, truyền hình và radio. Kết nôi Wifi thường là sự lựa chọn hàng đầu của rất nhiều kỹ sư giải pháp bởi tính thông dụng và kinh tế của hệ thống wifi và mạng LAN với mô hình kết nối trong một phạm vi địa lý có giới hạn. Logo Wifi 15 Các sóng vô tuyến sử dụng cho WiFi gần giống với các sóng vô tuyến sử dụng cho thiết bị cầm tay, điện thoại di động và các thiết bị khác.
