Mô Hình 3D Trong Thiết Kế Thời Trang Dệt May

Nghiên cứu ảnh hưởng của cấu trúc hình học của vải đến các thông số ấu trúc vải dệt thoi một lớp, cung cấp thông tin hữu ích cho ngành dệt.

• Tác giả: Đinh Mai Hương
• Người hướng dẫn: PGS. Phan Thanh Thảo
• Trường học: Đại học Bách khoa Hà Nội
• Chuyên ngành: Ngành CN Vật liệu Dệt May
• Đề tài: Mô Hình 3D Trong Thiết Kế Thời Trang Dệt May
• Loại tài liệu: luận văn cao học
• Năm xuất bản: 2012
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI MỞ ĐẦU
• LỜI CAM ĐOAN
• 1. KỸ THUẬT MÔ PHỎNG 3D
• 1.1. Phương pháp thiết kế
• 1.2. Kỹ thuật quét 3 chiều sử dụng trong công nghệ tái tạo hình ảnh cơ thể người
• 1.3. Kỹ thuật chụp ảnh 2 chiều
• 1.4. Kỹ thuật quét bằng Lazer
• 1.5. Kỹ thuật quét sử dụng ánh sáng trắng
• 1.6. Ứng dụng của công nghệ quét 3D trong ngành công nghiệp may và thời trang
• 1.7. Phần mềm xử lý dữ liệu quét 3D Rapid Form XO Redesign (XOR3)
• 2. CÁC PHƯƠNG PHÁP XÂY DỰNG HÌNH TRẢI BỀ MẶT CƠ THỂ NGƯỜI
• 2.1. Cơ sở lý thuyết xây dựng hình trải bề mặt cơ thể người
• 2.2. Xây dựng hình trải bề mặt cơ thể người bằng phương pháp tiếp xúc
• 2.3. Một số công trình nghiên cứu xây dựng hình trải bề mặt cơ thể người bằng phương pháp không tiếp xúc ứng dụng trong thiết kế trang phục
• 2.4. Phần mềm thiết kế theo tham số Pro – Engineer
• 3. XÂY DỰNG MÔ HÌNH 3D MÔ PHỎNG HÌNH DẠNG, CẤU TRÚC, KÍCH THƯỚC CƠ THỂ HỌC SINH NỮ TIỂU HỌC ĐỊA BÀN THÀNH PHỐ HÀ NỘI
• 3.1. Lựa chọn đối tượng trẻ em nữ có thông số kích thước cơ thể phù hợp với cỡ số chuẩn
• 3.2. Thực nghiệm quét 3D cơ thể người và xây dựng bộ dữ liệu số hóa 3D tái tạo mô hình cơ thể nữ học sinh nghiên cứu
• 3.3. Xây dựng mô hình 3D mô phỏng hình dạng, cấu trúc và kích thước cơ thể trẻ em nữ lứa tuổi tiểu học địa bàn thành phố Hà Nội
• 3.4. Xây dựng hình trải 2D từ mô hình 3D cho sản phẩm áo bó sát trẻ em nữ
• 3.5. Thiết kế phát triển mẫu mới sản phẩm áo váy trực tiếp trên mô hình 3D ảo mô phỏng cơ thể trẻ em nữ
• DANH MỤC BẢNG BIỂU
• DANH MỤC HÌNH ẢNH

Tóm tắt

I. Tổng Quan Mô Hình 3D Trong Thiết Kế Thời Trang Dệt May

Ngành công nghiệp dệt may đóng vai trò quan trọng trong nền kinh tế Việt Nam. Tuy nhiên, để nâng cao chất lượng và sức cạnh tranh, việc ứng dụng khoa học công nghệ, đặc biệt là mô hình 3D, là vô cùng cần thiết. Mô hình 3D giúp đảm bảo sự vừa vặn và thoải mái cho người mặc, đồng thời hỗ trợ thiết kế nhanh chóng và chính xác hơn. Hiện nay, các phương pháp thiết kế truyền thống vẫn còn nhiều hạn chế, chưa có hệ thống công thức thiết kế phù hợp và phụ thuộc nhiều vào kinh nghiệm. Việc sử dụng các manơcanh và phần mềm thiết kế nước ngoài cũng không hoàn toàn phù hợp với đặc điểm cơ thể người Việt Nam. Vì vậy, nghiên cứu và ứng dụng mô hình 3D trong thiết kế thời trang dệt may là một hướng đi đầy tiềm năng. Sự phát triển của công nghệ thông tin đã tạo điều kiện thuận lợi cho việc sử dụng máy tính trong thiết kế, trở thành một yếu tố không thể thiếu trong các ngành công nghiệp may hiện đại.

1.1. Lịch Sử Phát Triển và Vai Trò của Ngành Dệt May

Ngành công nghiệp dệt may Việt Nam có bề dày lịch sử và đóng góp quan trọng vào sự phát triển kinh tế - xã hội của đất nước. Ngành này phục vụ nhu cầu thiết yếu của con người, tạo ra nhiều việc làm và là một trong những ngành xuất khẩu lớn nhất. Tuy nhiên, chất lượng tăng trưởng vẫn là một thách thức lớn. Các sản phẩm cao cấp chậm được cải tiến, tỷ lệ lao động có tay nghề cao còn thấp và công nghiệp phụ trợ chưa phát triển. Để nâng cao chất lượng và sức cạnh tranh, ngành dệt may cần phát huy vai trò của khoa học công nghệ trong sản xuất kinh doanh. Đổi mới công nghệ là yếu tố then chốt.

1.2. Tầm Quan Trọng của Thiết Kế Vừa Vặn và Thoải Mái

Mục tiêu quan trọng của ngành công nghệ may thời trang là thiết kế sản phẩm đảm bảo sự vừa vặn và thoải mái cho người mặc. Các phương pháp thiết kế hiện nay chủ yếu dựa vào tính toán và thiết kế trên mô hình ma-nơ-canh. Tuy nhiên, hệ thống công thức thiết kế vẫn chưa phù hợp và việc thiết kế phụ thuộc nhiều vào kinh nghiệm. Hơn nữa, các manơcanh và phần mềm hỗ trợ thiết kế chủ yếu có xuất xứ từ nước ngoài, không hoàn toàn phù hợp với đặc điểm cơ thể người Việt Nam. Điều này dẫn đến việc các mẫu thiết kế thường không đảm bảo sự phù hợp với người tiêu dùng trong nước.

II. Vấn Đề Thách Thức Khi Thiết Kế Thời Trang Truyền Thống

Thiết kế thời trang truyền thống, dù có bề dày lịch sử, vẫn tồn tại nhiều vấn đề và thách thức. Sự phụ thuộc vào kinh nghiệm và thiếu một hệ thống công thức thiết kế chuẩn xác dẫn đến sai sót và tốn kém thời gian. Việc sử dụng manơcanh không phù hợp với hình thể người Việt cũng làm giảm tính chính xác của sản phẩm. Ngoài ra, quy trình sản xuất thủ công thường chậm chạp và khó đáp ứng nhu cầu thị trường ngày càng đa dạng và khắt khe. Các vấn đề về quản lý kích thước, phối hợp màu sắc và tạo dựng kiểu dáng cũng là những thách thức lớn đối với các nhà thiết kế. “Các sản phẩm cao cấp chậm đƣợc cải tiến, giải quyết đƣợc việc làm cho nhiều lao động nhƣng tỷ lệ lao động có tay nghề cao, có kỹ năng kỹ xảo còn thấp, công nghiệp phụ trợ ngành may chƣa phát triển”

2.1. Hạn Chế Của Phương Pháp Thiết Kế Thủ Công

Phương pháp thiết kế thủ công thường đòi hỏi nhiều thời gian và công sức, đặc biệt là đối với các chi tiết phức tạp. Sự chính xác cũng phụ thuộc vào tay nghề và kinh nghiệm của người thợ. Ngoài ra, việc điều chỉnh và sửa đổi thiết kế cũng gặp nhiều khó khăn, làm chậm trễ quá trình sản xuất. Tính nhất quán của sản phẩm cũng khó đảm bảo khi thực hiện thủ công, dẫn đến sự khác biệt giữa các sản phẩm cùng loại.

2.2. Sự Phụ Thuộc vào Manơcanh Không Phù Hợp

Các manơcanh được sử dụng trong ngành may mặc Việt Nam thường có xuất xứ từ nước ngoài và không hoàn toàn phù hợp với hình thể người Việt. Điều này dẫn đến việc các mẫu thiết kế không đảm bảo sự vừa vặn và thoải mái cho người mặc. Ngoài ra, việc sử dụng manơcanh không chuẩn xác cũng gây khó khăn trong việc tạo dựng kiểu dáng và điều chỉnh kích thước.

2.3. Khó Khăn Trong Quản Lý Kích Thước và Kiểu Dáng

Việc quản lý kích thước và kiểu dáng là một thách thức lớn trong thiết kế thời trang truyền thống. Sự khác biệt về kích thước giữa các nhãn hiệu và các vùng miền gây khó khăn cho người tiêu dùng trong việc lựa chọn sản phẩm phù hợp. Ngoài ra, việc tạo dựng kiểu dáng độc đáo và phù hợp với xu hướng thị trường cũng đòi hỏi sự sáng tạo và kỹ năng cao từ các nhà thiết kế.

III. Phương Pháp Xây Dựng Mô Hình 3D Ảo Cho Thiết Kế May

Xây dựng mô hình 3D ảo là một giải pháp hiệu quả để giải quyết các vấn đề trong thiết kế thời trang truyền thống. Quá trình này bao gồm việc quét 3D cơ thể người, xử lý dữ liệu và tạo ra mô hình 3D chính xác. Mô hình 3D này có thể được sử dụng để thiết kế, thử nghiệm và điều chỉnh sản phẩm một cách nhanh chóng và dễ dàng. “Để tạo đƣợc mẫu của những sản phẩm này, trƣớc đây ngƣời ta phải đo đạc rồi vẽ phác lại hoặc dựng sáp, thạch cao để in mẫu. Các phƣơng pháp này cho độ chính xác không cao, tốn nhiều thời gian và công sức, đặc biệt là đối với những chi tiết phức tạp.

3.1. Kỹ Thuật Quét 3D Cơ Thể Người

Kỹ thuật quét 3D cơ thể người sử dụng các thiết bị quang học để thu thập dữ liệu về hình dạng và kích thước cơ thể. Các phương pháp quét phổ biến bao gồm quét bằng ánh sáng trắng, laser và hồng ngoại. Dữ liệu thu thập được sẽ được xử lý và chuyển đổi thành mô hình 3D trên máy tính. Công nghệ quét 3D là một phƣơng pháp đƣợc sử dụng để xây dựng một bản sao kỹ thuật số 3D của một bề mặt vật lý. Khó khăn chính nằm trong việc có đƣợc hình dạng thực tế của bề mặt vật thể chiếm trong không gian.

3.2. Xử Lý Dữ Liệu và Tạo Mô Hình 3D

Sau khi thu thập dữ liệu, cần tiến hành xử lý để loại bỏ nhiễu và làm mịn bề mặt. Các phần mềm chuyên dụng như RapidForm XO Redesign có thể được sử dụng để xử lý dữ liệu và tạo ra mô hình 3D chính xác. Quá trình này bao gồm việc liên kết các điểm dữ liệu, tạo bề mặt và chỉnh sửa các chi tiết. Các máy ảnh định vị trong mỗi đầu quét di chuyển dọc theo chiều dài của vật thể quét. Máy quét laser tạo ra các giá trị màu RGB, và sử dụng một quá trình xác định ranh giới mã màu để khai thác dữ liệu.

IV. Chuyển Đổi Từ Mô Hình 3D Sang Hình Trải 2D Trong May Mặc

Việc chuyển đổi từ mô hình 3D sang hình trải 2D là một bước quan trọng trong quy trình thiết kế may mặc. Hình trải 2D được sử dụng để tạo ra các mẫu rập, sau đó được cắt và may thành sản phẩm hoàn chỉnh. Có nhiều phương pháp chuyển đổi từ 3D sang 2D, bao gồm phương pháp tiếp xúc và phương pháp không tiếp xúc. “Các phƣơng pháp này cho độ chính xác không cao, tốn nhiều thời gian và công sức, đặc biệt là đối với những chi tiết phức tạp. Ngày nay ngƣời ta đã sử dụng máy quét hình để số hoá hình dáng của chi tiết sau đó nhờ các phần mềm CAD chuyên dụng để xử lý dữ liệu số hoá cuối cùng sẽ tạo ra đƣợc mô hình 3D mô phỏng chi tiết với độ chính xác cao.”

4.1. Các Phương Pháp Tạo Hình Trải 2D Từ Mô Hình 3D

Có nhiều phương pháp tạo hình trải 2D từ mô hình 3D, bao gồm phương pháp mặt phẳng cát tuyến, phương pháp đường nhân địa và phương pháp định vị. Mỗi phương pháp có ưu và nhược điểm riêng, phù hợp với các loại sản phẩm và hình dạng khác nhau. Cần lựa chọn phương pháp phù hợp để đảm bảo độ chính xác và hiệu quả.

4.2. Ứng Dụng Phần Mềm CAD Trong Chuyển Đổi 3D Sang 2D

Các phần mềm CAD như Pro-Engineer, AutoCad và Gerber Accumark PDS cung cấp các công cụ hỗ trợ chuyển đổi từ mô hình 3D sang hình trải 2D. Các công cụ này giúp đơn giản hóa quá trình và đảm bảo độ chính xác của hình trải. Việc sử dụng phần mềm CAD cũng giúp tiết kiệm thời gian và công sức so với các phương pháp thủ công.

V. Thiết Kế Phát Triển Mẫu Áo Váy 3D Trực Tiếp Trên Ảo

Thiết kế và phát triển mẫu áo váy trực tiếp trên mô hình 3D ảo mang lại nhiều lợi ích. Các nhà thiết kế có thể tạo ra các mẫu mã phức tạp và thử nghiệm các kiểu dáng khác nhau một cách nhanh chóng và dễ dàng. Hơn nữa, việc thiết kế trên mô hình 3D giúp đảm bảo sự vừa vặn và thoải mái cho người mặc, đồng thời giảm thiểu sai sót trong quá trình sản xuất. Ngày nay, với sự phát triển của công nghệ thông tin việc thiết kế có sự hỗ trợ của máy tính đã trở thành một trong những yếu tố không thể thiếu trong các ngành công nghiệp may hiện đại.

5.1. Ưu Điểm Của Thiết Kế Trực Tiếp Trên Mô Hình 3D Ảo

Thiết kế trực tiếp trên mô hình 3D ảo giúp các nhà thiết kế dễ dàng hình dung sản phẩm trong không gian ba chiều và thử nghiệm các kiểu dáng khác nhau. Quá trình thiết kế trở nên linh hoạt và sáng tạo hơn. Ngoài ra, việc thiết kế trên mô hình 3D giúp đảm bảo tính thẩm mỹ và chức năng của sản phẩm.

5.2. Các Bước Thiết Kế Mẫu Áo Váy 3D Trên Phần Mềm

Quy trình thiết kế mẫu áo váy 3D bao gồm các bước như tạo mô hình 3D cơ bản, thêm các chi tiết thiết kế, điều chỉnh kích thước và kiểm tra độ vừa vặn. Các phần mềm thiết kế 3D như VStitcher cung cấp các công cụ hỗ trợ thiết kế và thử nghiệm sản phẩm trên mô hình 3D ảo. Mô hình khung lƣới bề mặt sản phẩm áováy. Mô hình bề mặt mịn hóa sản phẩm áo váy thiết kế.

VI. Kết Luận Tương Lai Mô Hình 3D Trong Thời Trang

Ứng dụng mô hình 3D trong thiết kế thời trang dệt may mang lại nhiều tiềm năng và lợi ích. Việc sử dụng mô hình 3D giúp nâng cao chất lượng sản phẩm, tăng năng suất và giảm thiểu chi phí. Trong tương lai, công nghệ 3D sẽ tiếp tục phát triển và đóng vai trò quan trọng hơn trong ngành công nghiệp thời trang. Cần đẩy mạnh nghiên cứu và ứng dụng công nghệ 3D để nâng cao năng lực cạnh tranh của ngành dệt may Việt Nam. Vì vậy, muốn nâng cao chất lƣợng, tăng sức cạnh tranh thì ngành Dệt may phải phát huy vai trò động lực của khoa học công nghệ trong sản xuất kinh doanh, muốn làm đƣợc điều đó thì ngành cần phải đầu tƣ cho đổi mới công nghệ.

6.1. Tiềm Năng Phát Triển Của Công Nghệ 3D Trong May Mặc

Công nghệ 3D có tiềm năng phát triển lớn trong ngành may mặc. Trong tương lai, chúng ta có thể thấy sự xuất hiện của các cửa hàng may đo trực tuyến, nơi khách hàng có thể quét cơ thể và đặt may sản phẩm theo số đo cá nhân. Ngoài ra, công nghệ 3D cũng có thể được sử dụng để tạo ra các sản phẩm thời trang cá nhân hóa và độc đáo.

6.2. Đề Xuất và Khuyến Nghị Để Phát Triển Bền Vững

Để phát triển bền vững ngành dệt may Việt Nam, cần có sự đầu tư vào nghiên cứu và phát triển công nghệ 3D. Chính phủ và các doanh nghiệp cần hợp tác để xây dựng cơ sở hạ tầng và đào tạo nguồn nhân lực chất lượng cao. Ngoài ra, cần có các chính sách hỗ trợ doanh nghiệp trong việc ứng dụng công nghệ 3D vào sản xuất và kinh doanh.

Nội dung chính

Tổng quan nghiên cứu

Ngành công nghiệp dệt may Việt Nam đóng vai trò quan trọng trong phát triển kinh tế - xã hội, nằm trong top 10 nước xuất khẩu dệt may lớn nhất thế giới. Tuy nhiên, chất lượng sản phẩm và sự phù hợp với đặc điểm cơ thể người tiêu dùng trong nước vẫn còn nhiều hạn chế. Theo báo cáo ngành, tỷ lệ lao động có kỹ năng cao trong ngành may còn thấp, công nghiệp phụ trợ chưa phát triển đồng bộ, dẫn đến hiệu quả sản xuất kinh doanh chưa cao. Một trong những thách thức lớn là việc sử dụng ma-nơ-canh và phần mềm thiết kế chủ yếu nhập khẩu, không phù hợp với đặc điểm hình thể người Việt Nam, đặc biệt là trẻ em nữ tiểu học tại Hà Nội.

Mục tiêu nghiên cứu của luận văn là xây dựng mô hình 3D mô phỏng hình dạng, cấu trúc, kích thước cơ thể học sinh nữ tiểu học tại Hà Nội, từ đó xây dựng hình trải 2D phục vụ thiết kế sản phẩm áo bó sát trẻ em nữ, đồng thời phát triển mẫu áo váy mới trực tiếp trên mô hình 3D ảo. Phạm vi nghiên cứu tập trung vào đối tượng học sinh nữ tiểu học từ 6 đến 11 tuổi tại địa bàn thành phố Hà Nội, dựa trên dữ liệu quét 3D và số liệu nhân trắc tiêu chuẩn.

Ý nghĩa nghiên cứu được thể hiện qua việc nâng cao độ chính xác trong thiết kế sản phẩm may mặc, đảm bảo sự vừa vặn, thoải mái cho người mặc, góp phần thúc đẩy đổi mới công nghệ trong ngành may thời trang Việt Nam. Kết quả nghiên cứu hỗ trợ phát triển hệ thống cỡ số chuẩn phù hợp với đặc điểm cơ thể người Việt, từ đó tăng cường sức cạnh tranh của sản phẩm trên thị trường nội địa và quốc tế.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình sau:

• Công nghệ tái tạo (Reverse Engineering): Quá trình số hóa mẫu vật thể thực tế thành mô hình CAD 3D, phục vụ thiết kế và sản xuất. Đây là nền tảng để xây dựng mô hình 3D cơ thể người từ dữ liệu quét 3D.
• Kỹ thuật quét 3D ánh sáng trắng và laser: Phương pháp đo không tiếp xúc, thu thập dữ liệu đám mây điểm với độ chính xác cao (<1mm), thời gian quét nhanh (khoảng 8 giây), an toàn cho người đo.
• Phương pháp xây dựng hình trải bề mặt cơ thể: Bao gồm các phương pháp tiếp xúc (mặt phẳng cát tuyến, đường nhân địa, phương pháp định vị) và không tiếp xúc (sử dụng thuật toán trải phẳng lưới tam giác), nhằm chuyển đổi mô hình 3D phức tạp sang bản thiết kế 2D phục vụ sản xuất.
• Phần mềm hỗ trợ thiết kế CAD/CAM/CAE: RapidForm XO Redesign (XOR3) dùng để xử lý dữ liệu quét 3D, Pro-Engineer hỗ trợ thiết kế tham số, AccuMark và VStitcher dùng trong thiết kế mẫu và mô phỏng thử ảo sản phẩm may mặc.

Các khái niệm chính bao gồm: mô hình 3D cơ thể người, đám mây điểm ảnh, hình trải bề mặt, thuật toán trải phẳng, hệ thống cỡ số chuẩn, và thiết kế tham số.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là bộ dữ liệu quét 3D toàn thân của 43 học sinh nữ tiểu học tại Hà Nội, được thu thập bằng máy quét NX-16 3D Body Scanner sử dụng công nghệ ánh sáng trắng với độ chính xác điểm dưới 1mm, mật độ dữ liệu 6.10^5 điểm, thời gian quét 8 giây. Đối tượng được lựa chọn dựa trên bảng 8 cỡ số chuẩn, đại diện cho 77.044% học sinh nữ tiểu học địa bàn Hà Nội.

Phương pháp phân tích bao gồm:

• Xử lý dữ liệu đám mây điểm bằng phần mềm RapidForm để làm sạch, hiệu chỉnh, tạo mô hình lưới bề mặt 3D.
• Xây dựng mô hình 3D ảo mô phỏng hình dạng, cấu trúc và kích thước cơ thể học sinh nữ.
• Áp dụng thuật toán trải phẳng lưới tam giác để chuyển đổi mô hình 3D sang hình trải 2D phục vụ thiết kế sản phẩm áo bó sát.
• Thiết kế phát triển mẫu áo váy mới trực tiếp trên mô hình 3D ảo bằng phần mềm Pro-Engineer và VStitcher.
• So sánh, đánh giá sai số kích thước giữa mô hình 3D và mẫu thiết kế 2D, đảm bảo sai số nằm trong giới hạn cho phép.

Timeline nghiên cứu kéo dài trong khoảng thời gian từ năm 2011 đến 2012, bao gồm các giai đoạn thu thập dữ liệu, xử lý mô hình, thiết kế mẫu và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Xây dựng thành công mô hình 3D mô phỏng cơ thể học sinh nữ tiểu học Hà Nội:
   Bộ dữ liệu số hóa 3D gồm 43 đối tượng với độ chính xác điểm dưới 1mm, mật độ dữ liệu 6.10^5 điểm, cho phép tái tạo chi tiết hình dạng và cấu trúc cơ thể. Sai số kích thước mô hình 3D so với số đo thực tế nằm trong khoảng ±3mm, đảm bảo độ tin cậy cao.

2. Phát triển hình trải 2D từ mô hình 3D cho sản phẩm áo bó sát trẻ em nữ:
   Thuật toán trải phẳng lưới tam giác được áp dụng thành công, chia mô hình thành 7 mảnh chi tiết, giúp giảm thiểu biến dạng diện tích và sai số kích thước dưới 5%. So sánh diện tích và chu vi bề mặt giữa mẫu 2D và 3D cho thấy sự tương đồng trên 95%.

3. Thiết kế và phát triển mẫu áo váy mới trên mô hình 3D ảo:
   Mẫu thiết kế bao gồm 22 chi tiết cho trang phục nữ bó sát, được thiết kế trực tiếp trên mô hình 3D ảo bằng phần mềm VStitcher, cho phép mô phỏng áp lực vải lên cơ thể và điều chỉnh phù hợp. Kết quả thử ảo cho thấy mẫu áo vừa vặn, thoải mái, phù hợp với đặc điểm hình thể học sinh nữ tiểu học.

4. Tỷ lệ phục vụ cỡ số chuẩn đạt 77.044%:
   Việc lựa chọn 8 cỡ số tối ưu dựa trên phân bố kích thước cơ thể học sinh nữ tiểu học Hà Nội giúp phục vụ phần lớn đối tượng, nâng cao hiệu quả thiết kế và sản xuất.

Thảo luận kết quả

Nguyên nhân thành công của nghiên cứu là do việc ứng dụng công nghệ quét 3D ánh sáng trắng hiện đại, kết hợp với phần mềm xử lý dữ liệu chuyên dụng, giúp thu thập và tái tạo mô hình cơ thể người với độ chính xác cao. So với các nghiên cứu trước đây sử dụng phương pháp tiếp xúc hoặc quét laser, phương pháp quét ánh sáng trắng rút ngắn thời gian đo, giảm sai số do chuyển động cơ thể, đồng thời an toàn cho người đo.

Kết quả mô hình 3D và hình trải 2D phù hợp với đặc điểm hình thể người Việt Nam, khắc phục hạn chế của các ma-nơ-canh nhập khẩu không tương thích. Việc thiết kế mẫu trực tiếp trên mô hình 3D ảo giúp giảm thiểu sai sót trong quá trình sản xuất, tiết kiệm thời gian và chi phí thử mẫu thực tế.

Dữ liệu có thể được trình bày qua biểu đồ phân bố kích thước cơ thể, bảng so sánh sai số kích thước giữa mô hình 3D và mẫu 2D, cũng như biểu đồ áp lực vải trên cơ thể trong quá trình thử ảo, giúp minh họa rõ ràng hiệu quả của phương pháp nghiên cứu.

Đề xuất và khuyến nghị

1. Đẩy mạnh ứng dụng công nghệ quét 3D ánh sáng trắng trong ngành may:
   Khuyến khích các doanh nghiệp may và thiết kế thời trang đầu tư hệ thống quét 3D để thu thập dữ liệu hình thể khách hàng, nâng cao độ chính xác thiết kế, dự kiến triển khai trong 1-2 năm tới.

2. Phát triển hệ thống cỡ số chuẩn dựa trên dữ liệu nhân trắc cập nhật:
   Cập nhật định kỳ dữ liệu kích thước cơ thể người Việt Nam theo từng vùng miền và độ tuổi, nhằm phục vụ thiết kế sản phẩm phù hợp, thực hiện hàng năm bởi các viện nghiên cứu và doanh nghiệp.

3. Tích hợp phần mềm thiết kế 3D và thử ảo vào quy trình sản xuất:
   Áp dụng phần mềm như VStitcher, RapidForm để thiết kế và mô phỏng sản phẩm trên mô hình 3D ảo, giảm thiểu mẫu thử vật lý, rút ngắn thời gian sản xuất, áp dụng trong vòng 6-12 tháng.

4. Đào tạo nguồn nhân lực chuyên sâu về công nghệ thiết kế 3D và xử lý dữ liệu quét:
   Tổ chức các khóa đào tạo, hội thảo nâng cao kỹ năng cho kỹ sư thiết kế và kỹ thuật viên, đảm bảo vận hành hiệu quả hệ thống công nghệ mới, triển khai liên tục trong 3 năm.

Đối tượng nên tham khảo luận văn

1. Doanh nghiệp ngành may và thời trang:
   Hỗ trợ cải tiến quy trình thiết kế, nâng cao chất lượng sản phẩm, giảm chi phí thử mẫu, tăng khả năng cạnh tranh trên thị trường.

2. Các viện nghiên cứu và trường đại học chuyên ngành công nghệ dệt may:
   Là tài liệu tham khảo cho nghiên cứu phát triển công nghệ thiết kế, đào tạo sinh viên và cán bộ nghiên cứu.

3. Nhà thiết kế thời trang và kỹ sư CAD/CAM:
   Cung cấp phương pháp và công cụ thiết kế mẫu phù hợp với đặc điểm hình thể người Việt, nâng cao hiệu quả sáng tạo và ứng dụng thực tế.

4. Các cơ quan quản lý và phát triển tiêu chuẩn ngành may:
   Hỗ trợ xây dựng hệ thống cỡ số chuẩn, chính sách phát triển công nghiệp may bền vững, phù hợp với nhu cầu thị trường nội địa.

Câu hỏi thường gặp

1. Công nghệ quét 3D ánh sáng trắng có ưu điểm gì so với laser?
   Quét ánh sáng trắng có thời gian quét nhanh hơn (dưới 1 giây), giảm sai số do chuyển động cơ thể, an toàn cho người đo và cho dữ liệu toàn diện hơn, phù hợp với đo cơ thể người.

2. Sai số kích thước mô hình 3D so với số đo thực tế là bao nhiêu?
   Sai số được kiểm soát dưới ±3mm, đảm bảo độ chính xác cao cho thiết kế sản phẩm may mặc vừa vặn.

3. Làm thế nào để chuyển đổi mô hình 3D sang bản thiết kế 2D?
   Sử dụng thuật toán trải phẳng lưới tam giác, chia mô hình thành các mảnh nhỏ, giảm biến dạng diện tích và sai số, tạo hình trải 2D phục vụ thiết kế và sản xuất.

4. Phần mềm nào được sử dụng để thiết kế và mô phỏng sản phẩm trên mô hình 3D?
   Các phần mềm chính gồm RapidForm XO Redesign để xử lý dữ liệu quét, Pro-Engineer để thiết kế tham số, VStitcher và AccuMark để thiết kế mẫu và thử ảo sản phẩm.

5. Tại sao cần xây dựng hệ thống cỡ số chuẩn riêng cho học sinh nữ tiểu học Hà Nội?
   Vì đặc điểm hình thể người Việt Nam khác biệt so với ma-nơ-canh nhập khẩu, hệ thống cỡ số chuẩn giúp thiết kế sản phẩm phù hợp, nâng cao sự vừa vặn và thoải mái cho người mặc.

Kết luận

• Đã xây dựng thành công mô hình 3D mô phỏng hình dạng, cấu trúc và kích thước cơ thể học sinh nữ tiểu học Hà Nội với độ chính xác cao.
• Phát triển hình trải 2D từ mô hình 3D phục vụ thiết kế sản phẩm áo bó sát trẻ em nữ, giảm thiểu sai số và biến dạng.
• Thiết kế mẫu áo váy mới trực tiếp trên mô hình 3D ảo, nâng cao hiệu quả thiết kế và thử nghiệm sản phẩm.
• Hệ thống cỡ số chuẩn được lựa chọn tối ưu phục vụ hơn 77% đối tượng nghiên cứu, phù hợp với đặc điểm hình thể người Việt.
• Đề xuất ứng dụng công nghệ quét 3D và phần mềm thiết kế hiện đại trong ngành may để nâng cao chất lượng sản phẩm và sức cạnh tranh.

Next steps: Triển khai ứng dụng rộng rãi công nghệ quét 3D trong thiết kế may mặc, cập nhật hệ thống cỡ số chuẩn định kỳ, đào tạo nhân lực chuyên sâu và tích hợp phần mềm thiết kế 3D vào quy trình sản xuất.

Các doanh nghiệp và viện nghiên cứu ngành may nên hợp tác đầu tư công nghệ quét 3D và phát triển hệ thống thiết kế số hóa để nâng cao chất lượng sản phẩm, đáp ứng nhu cầu thị trường ngày càng cao.

Trích đoạn nội dung tài liệu

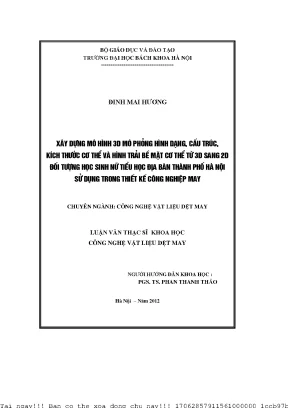

B GIÁO DO I HC BÁCH KHOA HÀ NI ---------------------------------------  X¢Y DùNG M¤ H×NH 3D M¤ PHáNG H×NH D¹NG, CÊU TRóC, KÝCH TH¦íC C¥ THÓ Vµ H×NH TR¶I BÒ MÆT C¥ THÓ Tõ 3D SANG 2D §èI T¦îNG HäC SINH N÷ TIÓU HäC §ÞA BµN THµNH PHè Hµ NéI Sö DôNG TRONG THIÕT KÕ C¤NG NGHIÖP MAY CHUYÊN NGÀNH: CÔNG NGH VT LIU DT MAY LUC CÔNG NGH VT LIU DT MAY NG DN KHOA HC : PGS. PHAN THANH THO Hà Ni   17062857911561000000 1ccb97b Luận văn cao học LI C Lời đầu tiên, tôi xin bày tỏ lòng biết ơn đối với , ngƣời đã tận tâm hƣớng dẫn, khích lệ, dìu dắt tôi trên con đƣờng khoa học, giúp tôi hoàn thành luận án thạc sỹ khoa học này. Tôi xin chân thành cảm ơn toàn thể các Thầy giáo, Cô giáo Viện Dệt May – Da giầy và Thời trang, Trƣờng Đại học Bách khoa Hà Nội đã giảng dạy, truyền đạt cho tôi những kiến thức khoa học trong quá trình học tập và quá trình thực hiện luận văn. Xin chân thành cảm ơn Ban giám hiệu Trƣờng Tiểu học Mai Động, nhóm cộng sự cùng các em học sinh của Trƣờng đã không quản ngại, nhiệt tình giúp tôi thực hiện công việc đo đạc, thu thập số liệu một cách thuận lợi và chính xác.

Cuối cùng, xin chân thành cảm ơn gia đình, các đồng nghiệp, bạn bè đã động viên, giúp đỡ tôi trong thời gian qua. Hà Nội, ngày 10 tháng 9 năm 2012  Đinh Mai Hương 1 Ngành CN Vật liệu Dệt May Luận văn cao học L Tôi xin cam đoan, luận văn thạc sỹ khoa học " Xây dng mô hình 3D mô phng hình dng, c và hình tri b m t 3D sang ng hc sinh n tiu hc a bàn thành ph Hà Ni s dng trong thit k công nghip may" là công trình nghiên cứu, tìm hiểu của bản thân tôi do PGS TS Phan Thanh Thảo hƣớng dẫn. Những số liệu sử dụng đƣợc chỉ rõ nguồn trích dẫn trong danh mục tài liệu tham khảo. Kết quả nghiên cứu này là trung thực và chƣa đƣợc công bố trong bất kỳ công trình nghiên cứu nào.

Hà Nội, ngày 10 tháng 9 năm 2012  Đinh Mai Hương 2 Ngành CN Vật liệu Dệt May Luận văn cao học MC LC . KỸ THUẬT MÔ PHỎNG 3D. Công nghệ tái tạo. Kỹ thuật quét 3 chiều sử dụng trong công nghệ tái tạo hình ảnh cơ thể ngƣời.

Kỹ thuật chụp ảnh 2 chiều. Kỹ thuật quét bằng Lazer. Kỹ thuật quét sử dụng ánh sáng trắng. Ứng dụng của công nghệ quét 3D trong ngành công nghiệp may và thời trang.

Phần mềm xử lý dữ liệu quét 3D Rapid Form XO Redesign (XOR3). CÁC PHƢƠNG PHÁP XÂY DỰNG HÌNH TRẢI BỀ MẶT CƠ THỂ NGƢỜI. Cơ sở lý thuyết xây dựng hình trải bề mặt cơ thể ngƣời. Xây dựng hình trải bề mặt cơ thể ngƣời bằng phƣơng pháp tiếp xúc.

Một số công trình nghiên cứu xây dựng hinh trải bề mặt cơ thể ngƣời bằng phƣơng pháp không tiếp xúc ứng dụng trong thiết kế trang phục. Phần mềm thiết kế theo tham số Pro – Engineer. 41 Đinh Mai Hương 3 Ngành CN Vật liệu Dệt May Luận văn cao học . Xây dựng mô hình 3D mô phỏng hình dạng, cấu trúc, kích thƣớc cơ thể học sinh nữ tiểu học địa bàn thành phố Hà Nội.

Lựa chọn đối tƣợng trẻ em nữ có thông số kích thƣớc cơ thể phù hợp với cỡ số chuẩn. Thực nghiệm quét 3D cơ thể ngƣời và xây dựng bộ dữ liệu số hóa 3D tái tạo mô hình cơ thể nữ học sinh nghiên cứu. Xây dựng mô hình 3D mô phỏng hình dạng, cấu trúc và kích thƣớc cơ thể trẻ em nữ lứa tuổi tiểu học địa bàn thành phố Hà Nội. Xây dựng hình trải 2D từ mô hình 3D cho sản phẩm áo bó sát trẻ em nữ.

Thiết kế phát triển mẫu mới sản phẩm áo váy trực tiếp trên mô hình 3D ảo mô phỏng cơ thể trẻ em nữ. KẾT QUẢ XÂY DỰNG MÔ HÌNH 3D ẢO MÔ PHỎNG HÌNH DẠNG, CẤU TRÚC, KÍCH THƢỚC CƠ THỂ HỌC SINH NỮ TIỂU HỌC ĐỊA BÀN THÀNH PHỐ HÀ NỘI. KẾT QUẢ XÂY DỰNG HÌNH TRẢI TỪ 3D SANG 2D CHO SẢN PHẨM THÂN ÁO BÓ SÁT TRẺ EM NỮ. KẾT QUẢ THIẾT KẾ PHÁT TRIỂN MẪU MỚI SẢN PHẨM ÁO VÁY 3D TRỰC TIẾP TRÊN MÔ HÌNH 3D ẢO MÔ PHỎNG CƠ THỂ NGƢỜI.

101 Đinh Mai Hương 4 Ngành CN Vật liệu Dệt May Luận văn cao học DANH MC BNG BIU Bảng 2. Phân bố cỡ số trong hệ thống cỡ số quần áo cơ thể học sinh nữ tiểu học 6-11 tuổi. Bảng lựa chọn 8 cỡ số tối ƣu. Bảng kích thƣớc chủ đạo và khoảng cỡ.

Danh sách 43 đối tƣợng trẻ em lựa chọn theo bảng 8 cỡ số chuẩn. Thông số kỹ thuật của máy quét NX-16 3D Body Scanner. Bộ dữ liệu số đo cơ thể theo tiêu chuẩn ASTM 1999. Công thức thiết kế khối SEV (đƣợc thể hiện trong bảng 3.5 phần phụ lục) .7: Bảng điều chỉnh thông số ma-nơ-canh trong Avatar của phần mềm VStitcher theo thông số mô hình mô phỏng cơ thể ngƣời 3D ảo của luận văn.1: Danh sách 8 em học sinh nữ có thông số kích thƣớc cơ thể phù hợp với 8 cỡ số chuẩn đƣợc chọn để mô phỏng.2: Đánh giá sai số kích thƣớc của mô hình 3D xây dựng.2: Bảng so sánh kích thƣớc diện tích và chu vi bề mặt 2D so với 3D.

So sáng kích của mẫu 2D đƣợc trải từ bề mặt cơ thể với mẫu thiết kế theo công thức khối SEV (phụ lục 2). Bảng phân loại hình quét. công thức thiết kế dựng hình kết cấu cơ bản của khối SEV. 99 Đinh Mai Hương 5 Ngành CN Vật liệu Dệt May Luận văn cao học DANH MC HÌNH  TH Hình 1.

Sơ đồ bố trí hệ thống Lass. Nguyên lý đo tọa độ trong máy quét lazer. Sơ đồ máy quét 3D của ModelMaker. Các ví dụ chiếu ánh sáng.

Dãy chiếu của mã nhị phân. Các hệ thống quét sử dụng ánh sáng trắng. Ví dụ của hệ thống tự động trích xuất kích thƣớc cơ thể. Ví dụ một số ma-nơ-canh nhân trắc trên thị trƣờng.

Ví dụ về giải pháp thử ảo Vidya của hãng Assyst-Bullmer GmbH (Đức). Ví dụ của phần mềm trang điểm của Stellure (New Zealand). Ví dụ về các bề mặt có thể trải phẳng. Ví dụ về các bề mặt không thể trải phẳng.

Trải phẳng bề mặt mô hình bằng phƣơng pháp mặt phẳng cát tuyến. Trải phẳng bề mặt mô hình bằng Phƣơng pháp đƣờng nhân địa. Trải phẳng bề mặt mô hình bằng phƣơng pháp đƣờng nhân địa. Trải phẳng bề mặt mô hình bằng phƣơng pháp định vị.

a) Sơ đồ các điểm đặc trƣng. 29 b) Các đƣờng cong đặc trƣng. 29 c) Mô hình khung lƣới bề mặt cơ thể ngƣời. Hình minh họa kết quả cắt lƣới.

Quá xây dựng hình trải từ 3D sang 2D. Dữ liệu quét 3D của Manơcanh bất đối xứng. Đƣờng thiết kế trên mô hình 3D của Manơcanh. Mẫu áo thân trên với 22 chi tiết cho trang phục nữ bó sát hình dạng bất đối xứng.

Mẫu áo thân trên với 17 chi tiết có đƣờng may. Áo váy bó sát cho manơcanh nữ bất đối xứng. Thuật toán trải phẳng bằng lƣới tam giác. Lƣới bề mặt 3D; b.

Nguyên tắc biến đổi hình học. Buồng quét gồm 16 cảm biến. Hình minh họa tƣ thế đứng trong buồng máy. 47 Đinh Mai Hương 6 Ngành CN Vật liệu Dệt May Luận văn cao học Hình 2.

Ví dụ minh họa dữ liệu quét 3D. Điểm mốc đo nhân trắc theo tiêu chuẩn ASTM 1999. Sơ đồ lấy số đo theo tiêu chuẩn ASTM 1999. Dữ liệu đám mây điểm ban đầu của mô hình.

Mô hình bề mặt lƣới sau khi loại bỏ điểm lóa, nhòe. Hình minh họa nhóm dữ liệu sau khi đƣợc liên kết. Dịch chuyển mô hình để tạo sự cân xứng theo trục dọc cơ thể. Xoay mô hình để tạo sự cân đối giữa phần thân trên và thân dƣới.

Quá trình xây dựng bề mặt, làm mịn hóa. Chia mô hình thành hai phần. Tạo đối xứng mô hình. Cắt bỏ tay của mô hình.

Mô hình đã bỏ phần chân. Hệ thống lò xo trọng lƣợng tam giác. Chiều cao mặt cắt. Chu vi mặt cắt ngang qua cơ thể.

Mô hình khung lƣới bề mặt. Quá trình bề mặt hóa mô hình. Đặt tên cho từng bề mặt nhỏ của mô hình. Quá trình trải phẳng bề mặt.

Quá trình ghép nối các chi tiết phẳng của nẹp áo thân trƣớc. Quá trình thực hiện việc xuất File CAD cho các phần mềm chuyên dụng 2D. Sơ đồ hƣớng dẫn đo kích thƣớc. Đƣờng viền chu vi vòng bụng, vòng mông cơ thể ngƣời 3D ảo.

Kết hợp đƣờng viền vòng bụng và vòng mông. Mô hình khung lƣới bề mặt sản phẩm áováy. Mô hình bề mặt mịn hóa sản phẩm áo váy thiết kế. Đƣờng kết cấu cơ bản của sản phẩm mới.

Chia nhỏ bề mặt sản phẩm. Trải phẳng các bề mặt thân trƣớc. Ghép nối các các chi tiết phẳng của chi tiết thân trƣớc áo váy. Nhập dữ liệu vào hệ thống Accumark PDS của phần mềm Geber (Ảnh chụp từ màn hình).

71 Đinh Mai Hương 7 Ngành CN Vật liệu Dệt May Luận văn cao học Hình 2. Quy định vải và đƣờng may ráp. Điều chỉnh thông số ma-nơ-canh trong phần mềm VStitcher. Mặc thử mẫu lên ma-nơ-canh.

Dữ liệu số hóa 3D (Ảnh chụp từ màn hình Rapidform). Mô hình 3D ảo mô phỏng cơ thể trẻ em nữ nghiên cứu (Ảnh chụp từ màn hình Rapidform). Mặt cắt và kích thƣớc đo một số vị trí trên mô hình. Thang màu sắc xác định dung sai bề mặt trong khoảng ± 0.

Sơ đồ mặt trƣớc mô hình khung lƣới. Sơ đồ mặt sau mô hình khung lƣới; c. Sơ đồ mô hình khung lƣới bề mặt. Mô hình bề mặt hóa sản phẩm áo (Ảnh chụp từ màn hình của phần mềm Rapidform).

Kết quả trải phẳng mô hình 3D cơ thể ngƣời sang mẫu thiết kê 2D, thu đƣợc 7 mảnh chi tiết (Ảnh chụp từ màn hình của phần mềm AutoCad). Sơ đồ đo diện tích của mô hình 2D. Sơ đồ mặt trƣớc mô hình khung lƣới .Mô hình bề mặt hóa sản phẩm áo váy. Thiết kế đƣờng kết cấu, trang trí của sản phẩm trên mô hình sản phẩm áo váy 3D (Ảnh chụp từ màn hình của phần mềm Rapidform) .Mặt cắt ngang bụng của của mô hình ngƣời mô phỏng và sản phẩm áo váy.

Chia nhỏ bề mặt sản phẩm để trải phẳng (Ảnh chụp từ màn hình của phần mềm Rapidform) .
