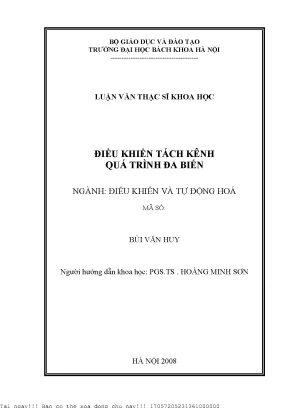

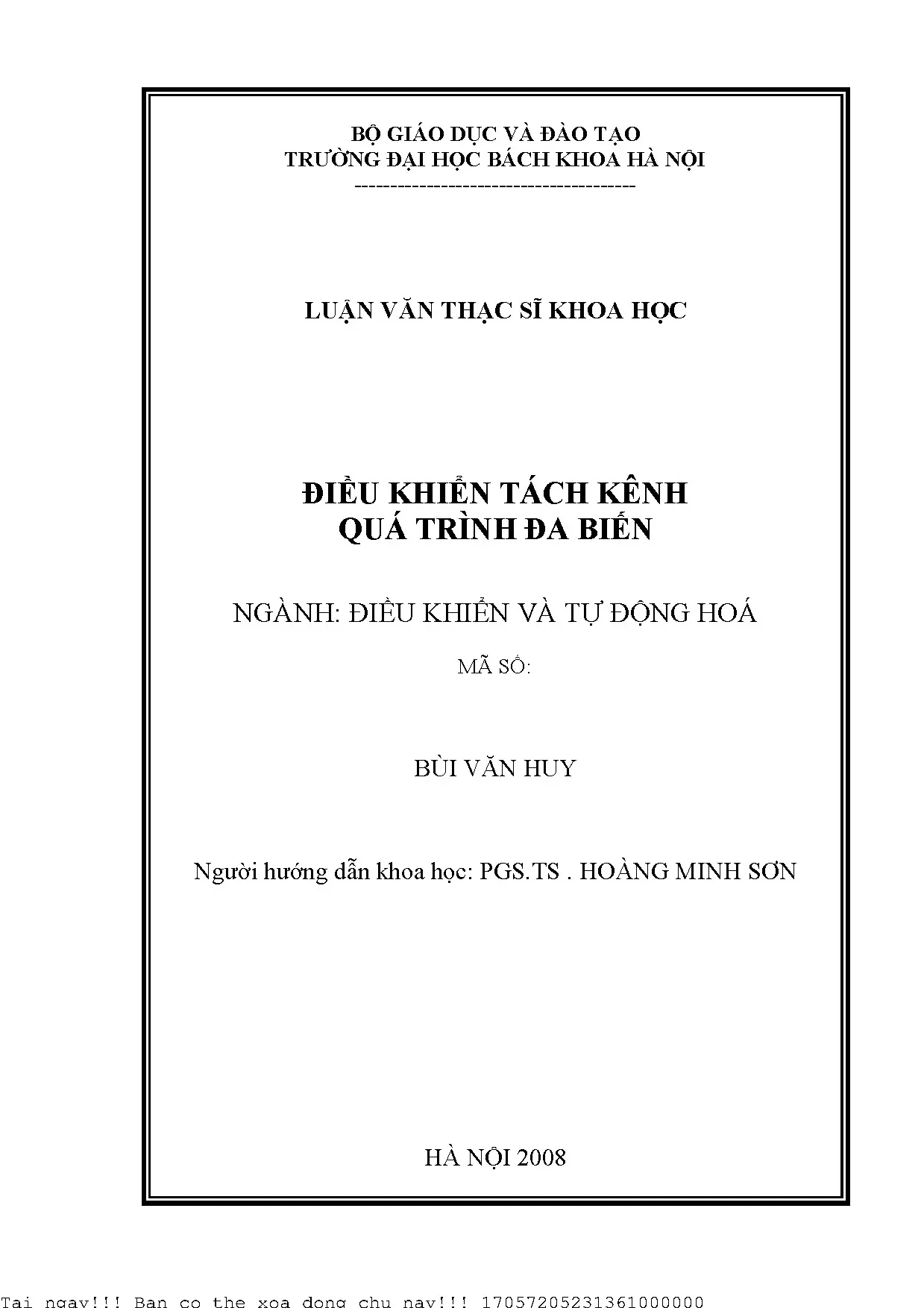

Luận Văn Thạc Sĩ Về Điều Khiển Tách Kênh Quá Trình Đa Biến

Chuyên khảo phân tích Điều khiển táh kênh quá trình đa biến, đánh giá các khía cạnh quan trọng, đề xuất hướng nghiên cứu tiếp theo.

• Tác giả: Bùi Văn Huy
• Người hướng dẫn: PGS. Hoàng Minh Sơn
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Điều Khiển Và Tự Động Hóa
• Đề tài: Điều Khiển Tách Kênh Quá Trình Đa Biến
• Loại tài liệu: luận văn
• Năm xuất bản: 2008
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• 1. CHƯƠNG 1: MỞ ĐẦU
• 1.1. Đặt vấn đề
• 1.2. Mục tiêu của luận văn
• 1.3. Nhiệm vụ của đề tài
• 1.4. Phương pháp thực hiện
• 1.5. Đối tượng và phạm vi nghiên cứu
• 1.6. Kết quả đạt được
• 2. CHƯƠNG 2: QUÁ TRÌNH ĐA BIẾN VÀ PHƯƠNG PHÁP ĐIỀU KHIỂN QUÁ TRÌNH ĐA BIẾN
• 2.1. Tổng quan về quá trình đa biến
• 2.2. Phân tích một quá trình đa biến qua ví dụ quá trình nghiền xi măng
• 2.3. Sách lược điều khiển cho quá trình đa biến
• 3. CHƯƠNG 3: PHƯƠNG PHÁP TÁCH KÊNH HOÀN TOÀN
• 4. CHƯƠNG 4: PHƯƠNG PHÁP TÁCH KÊNH TỪNG PHẦN
• 5. CHƯƠNG 5: MÔ PHỎNG VÀ KIỂM NGHIỆM VỚI MÔ HÌNH ĐỐI TƯỢNG 3X3
• 6. CHƯƠNG 6: TỔNG QUÁT BÀI TOÁN TÁCH KÊNH CHO HỆ NHIỀU CHIỀU
• 7. CHƯƠNG 7: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• Danh mục tài liệu tham khảo

Tóm tắt

I. Luận Văn Thạc Sĩ Điều Khiển Tách Kênh Tổng Quan Chủ Đề

Luận văn thạc sĩ về điều khiển tách kênh quá trình đa biến là một công trình nghiên cứu chuyên sâu, khám phá các phương pháp để kiểm soát hiệu quả các hệ thống phức tạp có nhiều đầu vào và đầu ra. Các hệ thống này, thường gặp trong các ngành công nghiệp chế biến, hóa chất và năng lượng, đòi hỏi các kỹ thuật điều khiển tiên tiến để đảm bảo hoạt động ổn định, chất lượng sản phẩm và hiệu quả kinh tế. Luận văn này tập trung vào việc phân tích các kênh tương tác trong quá trình đa biến và áp dụng các thuật toán tách kênh để đơn giản hóa vấn đề điều khiển. Mục tiêu là biến một hệ thống phức tạp thành nhiều hệ thống đơn giản hơn, dễ quản lý hơn, cho phép sử dụng các bộ điều khiển tiêu chuẩn như PID điều khiển. Luận văn cũng xem xét việc sử dụng các công cụ mô phỏng hệ thống như MATLAB/Simulink để đánh giá hiệu quả của các phương pháp được đề xuất. Các trích dẫn từ tài liệu gốc sẽ làm sáng tỏ thêm cách các hệ thống đa biến hoạt động và lý do tại sao việc tách kênh lại quan trọng.

1.1. Khái niệm cơ bản về Điều Khiển Tách Kênh

Điều khiển tách kênh (Decoupling Control) là một kỹ thuật điều khiển được sử dụng trong các quá trình đa biến để giảm thiểu hoặc loại bỏ sự tương tác giữa các vòng điều khiển. Mục tiêu là làm cho mỗi đầu ra của hệ thống chỉ phụ thuộc vào một đầu vào duy nhất, tạo ra một hệ thống tương đương với nhiều hệ thống một đầu vào một đầu ra (SISO). Kỹ thuật này giúp đơn giản hóa việc thiết kế bộ điều khiển và cải thiện hiệu suất của hệ thống. Theo tài liệu gốc, mục đích của việc tách kênh là can thiệp sơ bộ vào hệ MIMO để biến nó thành nhiều hệ SISO.

1.2. Ứng dụng của Điều Khiển Tách Kênh trong Công nghiệp

Điều khiển tách kênh có nhiều ứng dụng quan trọng trong các ngành công nghiệp khác nhau, đặc biệt là trong các quá trình đa biến phức tạp. Ví dụ, trong công nghiệp hóa chất, nó được sử dụng để kiểm soát các quá trình chưng cất, phản ứng hóa học và trộn. Trong công nghiệp năng lượng, nó có thể được áp dụng cho các hệ thống lò hơi và tua-bin. Trong công nghiệp sản xuất, nó có thể được sử dụng để kiểm soát các robot và máy CNC. Việc sử dụng điều khiển tách kênh giúp cải thiện tính chất động học và ổn định hệ thống, đồng thời giảm sự phụ thuộc lẫn nhau giữa các biến.

II. Thách Thức Điều Khiển Quá Trình Đa Biến Phân Tích RGA

Quá trình đa biến thường gặp phải nhiều thách thức trong việc điều khiển do sự tương tác phức tạp giữa các biến. Việc thay đổi một biến đầu vào có thể ảnh hưởng đến nhiều biến đầu ra, gây khó khăn cho việc duy trì ổn định hệ thống và đạt được hiệu suất mong muốn. Một trong những công cụ quan trọng để phân tích sự tương tác này là Ma trận độ lợi tương đối (RGA). RGA giúp xác định cặp biến vào-ra phù hợp nhất để ghép nối trong hệ thống điều khiển, từ đó giảm thiểu ảnh hưởng của sự tương tác. Sử dụng RGA đúng cách có thể cải thiện đáng kể performance đánh giá của hệ thống và giảm thiểu các vấn đề liên quan đến kênh tương tác.

2.1. Ma Trận Độ Lợi Tương Đối RGA Phương Pháp Phân Tích

Ma trận độ lợi tương đối (RGA) là một công cụ phân tích quan trọng trong điều khiển quá trình đa biến. Nó giúp xác định mức độ tương tác giữa các biến đầu vào và đầu ra của hệ thống. Các phần tử của RGA cho biết tỷ lệ giữa độ lợi tĩnh của hệ thống khi tất cả các vòng điều khiển khác được giữ cố định và độ lợi tĩnh khi tất cả các vòng điều khiển khác được mở. Giá trị RGA gần bằng 1 cho thấy sự tương tác thấp, trong khi giá trị RGA xa 1 cho thấy sự tương tác cao.

2.2. Ưu điểm và Hạn chế của phân tích RGA

Phân tích RGA có nhiều ưu điểm trong việc thiết kế bộ điều khiển cho quá trình đa biến. Nó đơn giản, dễ tính toán và cung cấp thông tin hữu ích về cấu trúc tương tác của hệ thống. Tuy nhiên, RGA cũng có một số hạn chế. Nó chỉ dựa trên thông tin tĩnh của hệ thống và không xét đến tính chất động học. Ngoài ra, RGA có thể không chính xác đối với các hệ thống điều khiển phi tuyến hoặc các hệ thống có độ trễ lớn. Do đó, cần kết hợp RGA với các phương pháp phân tích khác để có được kết quả toàn diện.

III. Phương Pháp Tách Kênh Hoàn Toàn Hướng Dẫn Chi Tiết 2x2

Phương pháp tách kênh hoàn toàn là một kỹ thuật điều khiển nhằm loại bỏ hoàn toàn sự tương tác giữa các vòng điều khiển trong quá trình đa biến. Trong hệ thống 2x2, phương pháp này sử dụng hai phần tử tách kênh để đảm bảo rằng mỗi đầu ra chỉ phụ thuộc vào một đầu vào duy nhất. Việc thiết kế bộ điều khiển trở nên đơn giản hơn vì mỗi vòng điều khiển có thể được điều chỉnh độc lập. Tuy nhiên, tách kênh hoàn toàn đòi hỏi mô hình hệ thống phải chính xác và có thể không khả thi trong các trường hợp mô hình không chắc chắn hoặc điều khiển phi tuyến.

3.1. Nguyên tắc hoạt động của Tách Kênh Hoàn Toàn

Tách kênh hoàn toàn hoạt động bằng cách thêm các phần tử tách kênh vào hệ thống điều khiển để bù đắp cho sự tương tác giữa các vòng. Các phần tử tách kênh được thiết kế sao cho tín hiệu từ một đầu vào không ảnh hưởng đến các đầu ra khác. Điều này đạt được bằng cách sử dụng các hàm truyền thích hợp để loại bỏ các đường dẫn tương tác trong hệ thống. Theo tài liệu gốc, quá trình này bao gồm việc đưa vào phần tử tách kênh và sử dụng ma trận tách kênh.

3.2. Ứng dụng và Ví dụ về Tách Kênh Hoàn Toàn 2x2

Một ví dụ điển hình về ứng dụng của tách kênh hoàn toàn là trong điều khiển tháp chưng cất. Trong quá trình chưng cất, việc kiểm soát đồng thời nhiệt độ đỉnh tháp và thành phần sản phẩm đáy tháp là rất quan trọng. Bằng cách sử dụng tách kênh hoàn toàn, có thể thiết kế các bộ điều khiển độc lập cho từng biến, giúp duy trì chất lượng sản phẩm và hiệu suất hoạt động của tháp. Tuy nhiên, cần lưu ý rằng hiệu quả của tách kênh hoàn toàn phụ thuộc vào độ chính xác của mô hình hóa quá trình.

IV. Tách Kênh Từng Phần Bí Quyết Điều Khiển Hiệu Quả 2x2

Tách kênh từng phần là một phương pháp điều khiển linh hoạt hơn so với tách kênh hoàn toàn. Thay vì loại bỏ hoàn toàn sự tương tác giữa các vòng điều khiển, phương pháp này chỉ giảm thiểu sự tương tác đến một mức độ chấp nhận được. Trong hệ thống 2x2, tách kênh từng phần có thể đạt được bằng cách sử dụng một phần tử tách kênh duy nhất hoặc bằng cách điều chỉnh các tham số của các bộ điều khiển. Phương pháp này phù hợp hơn cho các hệ thống có mô hình không chắc chắn hoặc điều khiển phi tuyến, vì nó ít nhạy cảm hơn với các sai số mô hình.

4.1. Ưu điểm của Tách Kênh Từng Phần so với Tách Kênh Hoàn Toàn

Tách kênh từng phần có một số ưu điểm so với tách kênh hoàn toàn. Thứ nhất, nó ít nhạy cảm hơn với các sai số mô hình, làm cho nó phù hợp hơn cho các hệ thống có mô hình không chắc chắn. Thứ hai, nó đơn giản hơn trong việc thiết kế và triển khai, vì nó yêu cầu ít phần tử tách kênh hơn. Thứ ba, nó có thể đạt được hiệu suất điều khiển tốt trong nhiều trường hợp, đặc biệt là khi sự tương tác giữa các vòng điều khiển không quá mạnh.

4.2. Ứng dụng Tách Kênh Từng Phần cho Mô Hình 3x3

Việc mở rộng tách kênh từng phần cho mô hình hóa quá trình 3x3 đòi hỏi một cách tiếp cận cẩn thận để xác định các tương tác quan trọng nhất và thiết kế các phần tử tách kênh phù hợp. Một cách tiếp cận là sử dụng RGA để xác định mức độ tương tác giữa các biến và sau đó tập trung vào việc giảm thiểu các tương tác mạnh nhất. Việc sử dụng PID điều khiển kết hợp với tách kênh từng phần có thể mang lại hiệu suất tốt trong nhiều ứng dụng thực tế.

V. Mô Phỏng và Kiểm Nghiệm MATLAB Simulink cho 3x3

Việc mô phỏng hệ thống bằng MATLAB/Simulink là một bước quan trọng trong việc đánh giá và kiểm nghiệm các phương pháp điều khiển tách kênh cho quá trình đa biến. MATLAB/Simulink cung cấp một môi trường mạnh mẽ để xây dựng mô hình hóa quá trình, thiết kế bộ điều khiển và performance đánh giá của hệ thống. Bằng cách sử dụng MATLAB/Simulink, có thể kiểm tra hiệu quả của các thuật toán điều khiển trong các điều kiện khác nhau và tinh chỉnh các tham số để đạt được hiệu suất tối ưu. Bên cạnh đó, các công cụ như Ziegler-Nichols có thể được sử dụng để chỉnh định tham số PID điều khiển.

5.1. Xây dựng Mô Hình Hệ Thống trong MATLAB Simulink

Việc xây dựng mô hình hệ thống trong MATLAB/Simulink bắt đầu bằng việc xác định các phương trình toán học mô tả hành vi của quá trình đa biến. Các phương trình này có thể được biểu diễn dưới dạng các khối chức năng trong Simulink, cho phép mô phỏng hệ thống một cách trực quan và dễ dàng. Việc sử dụng các công cụ mô phỏng hệ thống giúp kiểm tra các yếu tố như ổn định hệ thống, tính chất động học và hiệu quả của các bộ điều khiển khác nhau.

5.2. Đánh giá Hiệu Suất Điều Khiển với Các Tiêu Chí

Việc đánh giá performance đánh giá của hệ thống điều khiển trong MATLAB/Simulink có thể được thực hiện bằng cách sử dụng các tiêu chí như thời gian quá độ, độ vọt lố và sai số xác lập. Các tiêu chí này cho phép định lượng hiệu quả của các thuật toán điều khiển và so sánh chúng với nhau. Ngoài ra, có thể sử dụng các công cụ phân tích tần số để đánh giá ổn định hệ thống và khả năng chống nhiễu của hệ thống.

VI. Kết Luận và Hướng Phát Triển Tương Lai Điều Khiển

Luận văn đã trình bày một cái nhìn tổng quan về điều khiển tách kênh quá trình đa biến, bao gồm cả tách kênh hoàn toàn và tách kênh từng phần. Các phương pháp này có thể được sử dụng để cải thiện hiệu suất của các hệ thống điều khiển trong nhiều ứng dụng công nghiệp. Trong tương lai, có thể tập trung vào việc phát triển các thuật toán điều khiển thích nghi (Adaptive Control) và điều khiển tối ưu cho quá trình đa biến, cũng như việc tích hợp các phương pháp điều khiển mờ (Fuzzy Logic) và điều khiển phi tuyến để xử lý các hệ thống phức tạp hơn.

6.1. Tổng kết kết quả nghiên cứu

Luận văn đã nghiên cứu và trình bày các phương pháp điều khiển tách kênh cho quá trình đa biến, bao gồm cả tách kênh hoàn toàn và tách kênh từng phần. Các phương pháp này đã được kiểm nghiệm bằng mô phỏng hệ thống trong MATLAB/Simulink và cho thấy tiềm năng cải thiện hiệu suất của các hệ thống điều khiển. Ngoài ra, luận văn cũng đã đề xuất một số hướng phát triển cho nghiên cứu trong tương lai, bao gồm việc sử dụng các thuật toán điều khiển thích nghi và điều khiển tối ưu.

6.2. Hướng nghiên cứu và phát triển tiếp theo

Hướng nghiên cứu và phát triển tiếp theo có thể tập trung vào việc phát triển các thuật toán điều khiển tiên tiến hơn cho quá trình đa biến, chẳng hạn như điều khiển thích nghi, điều khiển tối ưu, điều khiển mờ và điều khiển phi tuyến. Ngoài ra, có thể nghiên cứu việc sử dụng các kỹ thuật ước lượng trạng thái để cải thiện hiệu suất của các hệ thống điều khiển trong các điều kiện không chắc chắn. Cuối cùng, cần tập trung vào việc ứng dụng thực tế các phương pháp điều khiển tách kênh trong các ngành công nghiệp khác nhau.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh công nghiệp hiện đại, tự động hóa quá trình sản xuất đóng vai trò then chốt trong việc nâng cao chất lượng sản phẩm, tăng năng suất lao động và giảm chi phí sản xuất. Theo ước tính, các nhà máy công nghiệp ngày nay đều áp dụng mức độ tự động hóa cao nhằm đảm bảo vận hành an toàn và hiệu quả. Tuy nhiên, các quá trình công nghiệp thường là các hệ thống đa biến (MIMO) với nhiều biến đầu vào và đầu ra có sự tương tác phức tạp, gây khó khăn trong việc điều khiển chính xác và ổn định. Vấn đề nghiên cứu trọng tâm của luận văn là phương pháp điều khiển tách kênh cho quá trình đa biến, nhằm giảm thiểu sự tương tác giữa các biến, từ đó cải thiện hiệu quả điều khiển.

Mục tiêu cụ thể của luận văn là tổng quát hóa các phương pháp điều khiển tách kênh, bao gồm tách kênh hoàn toàn và tách kênh từng phần, đồng thời kiểm nghiệm và đánh giá hiệu quả qua mô hình đối tượng 3 đầu vào - 3 đầu ra. Phạm vi nghiên cứu tập trung vào các quá trình đa biến trong công nghiệp, đặc biệt là mô hình quá trình nghiền xi măng tại Việt Nam, trong khoảng thời gian nghiên cứu từ năm 2007 đến 2008. Ý nghĩa của nghiên cứu được thể hiện qua việc nâng cao chất lượng điều khiển, giảm thiểu tương tác giữa các vòng điều khiển, đảm bảo vận hành ổn định và an toàn, đồng thời tăng hiệu quả kinh tế cho các hệ thống công nghiệp đa biến.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu sau:

• Lý thuyết hệ thống đa biến (MIMO): Mô tả các hệ thống có nhiều biến đầu vào và đầu ra, trong đó các biến có sự tương tác chéo phức tạp. Khái niệm tách kênh nhằm biến hệ MIMO thành nhiều hệ SISO độc lập được áp dụng để đơn giản hóa bài toán điều khiển.

• Mô hình điều khiển tách kênh: Bao gồm hai phương pháp chính là tách kênh hoàn toàn và tách kênh từng phần. Tách kênh hoàn toàn loại bỏ hoàn toàn sự tương tác giữa các vòng điều khiển, trong khi tách kênh từng phần chỉ loại bỏ một phần tương tác, giúp giảm độ phức tạp tính toán.

• Khái niệm và thuật toán ma trận khuyếch đại tương đối (RGA): Dùng để phân tích và lựa chọn cặp biến vào - ra phù hợp trong cấu trúc điều khiển phi tập trung, nhằm giảm thiểu tương tác giữa các vòng điều khiển.

• Mô hình điều khiển PID: Được sử dụng để thiết kế bộ điều khiển cho từng vòng điều khiển đơn biến sau khi tách kênh, với các phương pháp chỉnh tham số như Ziegler-Nichols.

Các khái niệm chính bao gồm: quá trình đa biến, tách kênh hoàn toàn, tách kênh từng phần, ma trận RGA, điều khiển PID, cấu trúc điều khiển tập trung và phi tập trung.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ các tài liệu chuyên ngành về điều khiển tự động, các mô hình toán học của quá trình đa biến, và các mô phỏng trên mô hình đối tượng 3 đầu vào - 3 đầu ra. Phương pháp nghiên cứu bao gồm:

• Nghiên cứu tài liệu: Tổng hợp và phân tích các lý thuyết, phương pháp điều khiển đa biến và tách kênh từ các nguồn học thuật và kỹ thuật.

• Phân tích mô hình: Xây dựng mô hình toán học của quá trình đa biến, đặc biệt là mô hình quá trình nghiền xi măng với các biến đầu vào và đầu ra cụ thể.

• Phương pháp phân tích ma trận RGA: Áp dụng để lựa chọn cấu hình điều khiển phi tập trung tối ưu, giảm thiểu tương tác giữa các vòng điều khiển.

• Mô phỏng và kiểm nghiệm: Sử dụng phần mềm mô phỏng để thiết kế và hiệu chỉnh bộ điều khiển PID cho hệ thống 3 vào - 3 ra, đánh giá hiệu quả của các phương pháp tách kênh hoàn toàn và từng phần.

• Timeline nghiên cứu: Quá trình nghiên cứu diễn ra trong năm 2008, bao gồm giai đoạn thu thập tài liệu, xây dựng mô hình, thiết kế bộ điều khiển, mô phỏng và phân tích kết quả.

Cỡ mẫu nghiên cứu là mô hình toán học của hệ thống đa biến 3x3, được lựa chọn do tính đại diện và khả năng áp dụng thực tế trong các quá trình công nghiệp phức tạp.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Hiệu quả của phương pháp tách kênh hoàn toàn: Qua mô hình 2x2 và 3x3, phương pháp tách kênh hoàn toàn đã loại bỏ hoàn toàn sự tương tác giữa các vòng điều khiển, giúp các vòng hoạt động độc lập. Ví dụ, trong mô hình 2x2, việc áp dụng ma trận tách kênh D với các phần tử nghịch đảo hàm truyền đã đạt được ma trận hàm truyền đường chéo, đảm bảo mỗi đầu ra chỉ phụ thuộc vào một đầu vào duy nhất.

2. Ưu điểm của tách kênh từng phần: Phương pháp này giảm bớt độ phức tạp tính toán so với tách kênh hoàn toàn, đồng thời vẫn giảm thiểu đáng kể tương tác giữa các vòng điều khiển. Trong mô hình 2x2, việc loại bỏ ảnh hưởng của biến vào thứ hai lên biến ra thứ nhất đã giúp cải thiện tính ổn định và chất lượng điều khiển.

3. Ứng dụng ma trận RGA trong lựa chọn cấu hình điều khiển: Phân tích ma trận RGA cho thấy các cặp biến vào - ra có giá trị gần 1 tại tần số cắt là lựa chọn tối ưu để giảm thiểu tương tác. Ví dụ, với hệ 3x3, việc lựa chọn cấu hình dựa trên RGA giúp giảm thiểu sự tương tác chéo, nâng cao tính ổn định của hệ thống phi tập trung.

4. Thiết kế và hiệu chỉnh bộ điều khiển PID: Qua mô phỏng, bộ điều khiển PID được thiết kế với các tham số P, I, D cụ thể (ví dụ P=0.0315, I=0.00205) đã đạt được đáp ứng dao động điều hòa ổn định, giảm thời gian quá độ và sai số ổn định. Việc chỉnh tham số theo phương pháp Ziegler-Nichols giúp tối ưu hóa hiệu suất điều khiển.

Thảo luận kết quả

Nguyên nhân chính của hiệu quả tách kênh là việc loại bỏ hoặc giảm thiểu tương tác giữa các vòng điều khiển, giúp mỗi vòng hoạt động gần như độc lập, từ đó dễ dàng thiết kế và hiệu chỉnh bộ điều khiển PID cho từng vòng. So với các nghiên cứu trước đây, kết quả mô phỏng cho thấy phương pháp tách kênh hoàn toàn mang lại chất lượng điều khiển tốt hơn nhưng đòi hỏi mô hình chính xác và tính toán phức tạp hơn. Trong khi đó, tách kênh từng phần là giải pháp thực tiễn hơn cho các hệ thống có mô hình phức tạp hoặc không chính xác hoàn toàn.

Dữ liệu có thể được trình bày qua các biểu đồ đáp ứng dao động điều hòa, sơ đồ cấu trúc bộ điều khiển và bảng so sánh các tham số PID trước và sau hiệu chỉnh, giúp minh họa rõ ràng sự cải thiện về chất lượng điều khiển.

Kết quả nghiên cứu có ý nghĩa quan trọng trong việc ứng dụng điều khiển tách kênh cho các quá trình đa biến trong công nghiệp, đặc biệt là các hệ thống có nhiều biến đầu vào và đầu ra tương tác phức tạp như quá trình nghiền xi măng.

Đề xuất và khuyến nghị

1. Áp dụng phương pháp tách kênh từng phần cho các hệ thống đa biến phức tạp: Động từ hành động là "triển khai", mục tiêu là giảm thiểu tương tác giữa các vòng điều khiển, thời gian thực hiện trong vòng 6 tháng, chủ thể thực hiện là các kỹ sư điều khiển tại nhà máy.

2. Phát triển phần mềm hỗ trợ tính toán ma trận RGA và thiết kế bộ điều khiển PID: Động từ "phát triển", mục tiêu nâng cao hiệu quả lựa chọn cấu hình điều khiển, timeline 12 tháng, chủ thể là các nhóm nghiên cứu và phát triển công nghệ tự động hóa.

3. Đào tạo chuyên sâu cho kỹ sư vận hành về các phương pháp điều khiển tách kênh: Động từ "tổ chức", mục tiêu nâng cao năng lực vận hành và hiệu chỉnh hệ thống, thời gian 3 tháng, chủ thể là các trung tâm đào tạo kỹ thuật và nhà máy.

4. Nâng cao độ chính xác mô hình quá trình đa biến: Động từ "cải tiến", mục tiêu giảm sai số mô hình để tăng hiệu quả điều khiển tách kênh hoàn toàn, timeline 18 tháng, chủ thể là các phòng nghiên cứu và phát triển công nghệ.

Các giải pháp này nhằm mục đích tối ưu hóa hiệu quả điều khiển, đảm bảo vận hành ổn định và nâng cao chất lượng sản phẩm trong các hệ thống công nghiệp đa biến.

Đối tượng nên tham khảo luận văn

1. Kỹ sư điều khiển tự động trong công nghiệp: Học hỏi các phương pháp tách kênh để thiết kế và vận hành hệ thống điều khiển đa biến hiệu quả, áp dụng trong các nhà máy chế biến, năng lượng, hóa chất.

2. Nhà nghiên cứu và giảng viên trong lĩnh vực điều khiển tự động: Sử dụng luận văn làm tài liệu tham khảo để phát triển các nghiên cứu mới về điều khiển đa biến và tách kênh.

3. Sinh viên cao học chuyên ngành điều khiển và tự động hóa: Nắm bắt kiến thức chuyên sâu về các phương pháp điều khiển tách kênh, mô hình hóa và thiết kế bộ điều khiển PID cho hệ thống đa biến.

4. Các nhà quản lý kỹ thuật và phát triển công nghệ: Hiểu rõ về lợi ích và ứng dụng của điều khiển tách kênh trong nâng cao hiệu quả sản xuất và tự động hóa, từ đó đưa ra các quyết định đầu tư và phát triển phù hợp.

Mỗi nhóm đối tượng có thể áp dụng kiến thức từ luận văn để nâng cao hiệu quả công việc, từ thiết kế, vận hành đến nghiên cứu và phát triển công nghệ điều khiển.

Câu hỏi thường gặp

1. Điều khiển tách kênh là gì và tại sao cần thiết trong quá trình đa biến?
   Điều khiển tách kênh là phương pháp giảm thiểu hoặc loại bỏ sự tương tác giữa các vòng điều khiển trong hệ thống đa biến, giúp mỗi vòng hoạt động độc lập. Điều này cần thiết để tránh ảnh hưởng chéo giữa các biến, nâng cao tính ổn định và chất lượng điều khiển.

2. Phân biệt giữa tách kênh hoàn toàn và tách kênh từng phần?
   Tách kênh hoàn toàn loại bỏ hoàn toàn tương tác giữa các vòng điều khiển, trong khi tách kênh từng phần chỉ loại bỏ một phần tương tác, thường là các phần tử nằm ngoài đường chéo chính của ma trận hàm truyền. Tách kênh từng phần đơn giản hơn và phù hợp với các hệ thống phức tạp.

3. Làm thế nào để lựa chọn cặp biến vào - ra trong cấu trúc điều khiển phi tập trung?
   Phương pháp phân tích ma trận khuyếch đại tương đối (RGA) được sử dụng để lựa chọn cặp biến vào - ra có giá trị gần 1 tại tần số cắt mong muốn, giúp giảm thiểu tương tác và nâng cao hiệu quả điều khiển.

4. Vai trò của bộ điều khiển PID trong hệ thống tách kênh?
   Bộ điều khiển PID được thiết kế cho từng vòng điều khiển đơn biến sau khi tách kênh, giúp điều chỉnh chính xác biến điều khiển theo giá trị đặt, giảm sai số và cải thiện đáp ứng động học của hệ thống.

5. Những hạn chế của phương pháp tách kênh hoàn toàn là gì?
   Phương pháp này đòi hỏi mô hình quá trình phải chính xác cao, tính toán phức tạp và có thể không khả thi với các hệ thống có bậc cao hoặc có thời gian trễ lớn. Sai số mô hình có thể làm giảm hiệu quả điều khiển.

Kết luận

• Luận văn đã tổng quát hóa và kiểm nghiệm thành công các phương pháp điều khiển tách kênh hoàn toàn và từng phần cho quá trình đa biến, đặc biệt với mô hình 3x3.

• Phương pháp tách kênh giúp giảm thiểu tương tác giữa các vòng điều khiển, nâng cao tính ổn định và chất lượng điều khiển hệ thống đa biến.

• Việc áp dụng ma trận RGA trong lựa chọn cấu hình điều khiển phi tập trung là công cụ hiệu quả để tối ưu hóa cấu trúc điều khiển.

• Thiết kế và hiệu chỉnh bộ điều khiển PID đóng vai trò quan trọng trong việc đảm bảo đáp ứng động học và chất lượng điều khiển sau khi tách kênh.

• Các bước tiếp theo bao gồm phát triển phần mềm hỗ trợ, đào tạo kỹ sư vận hành và nâng cao độ chính xác mô hình để ứng dụng rộng rãi trong công nghiệp.

Độc giả và các nhà nghiên cứu được khuyến khích áp dụng và phát triển các phương pháp này nhằm nâng cao hiệu quả điều khiển trong các hệ thống đa biến phức tạp.

Trích đoạn nội dung tài liệu

mở đầu Chương 2: Quá trình đa biến và phương pháp điều khiển quá trình đa biến Chương này giới thiệu tổng quan về quá trình đa biến, qua việc phân tích quá trình nghiền xi măng luận văn cũng nêu ra sự tương tác giữa các biến trong quá trình đa biến. Các sách lược điều khiển cơ sở, cấu trúc điều khiển tập trung và không tập trung, ưu nhược điểm của từng sách lược điều khiển cũng được đề cập ở đây. Cuối chương, luận văn cũng đề cập tổng quan về phương pháp tách kênh quá trình đa biến Chương 3: Phương pháp tách kênh hoàn toàn Ở chương này, luận văn phát biểu và giải quyết bài toán tách kênh hoàn toàn cho đối tượng 2 vào 2 ra sau đó đưa ra ví dụ để minh hoạ quá trình tách kênh. Chương 4: Phương pháp tách kênh từng phần Ở chương này, luận văn phát biểu và giải quyết bài toán tách kênh từng phần cho đối tượng 2 vào 2 ra sau đó tổng quát bài toán cho hệ nhiều chiều nói chung.

Chương 5: Mô phỏng và kiểm nghiệm với mô hình đối tương 3x3 Ở chương này, luận văn đề cập đến vấn đề thiết kế bộ điều khiển PID cho hệ thống, một số phương pháp thiết kế tìm tham số PID cũng được giới thiệu ở đây. Chương 6: Tổng quát bài toán tách kênh cho hệ nhiều chiều nói chung. Những vấn đề về tách kênh động tổng quát, tách kênh tĩnh tổng quát cũng được luận văn đề cập cụ thể ở đây. Chương 7: Kết luận và hướng phát triển của đề tài.

Học viên: Bùi Văn Huy Trang 9 Luận văn cao học Điều khiển tách kênh quá trình đa biến Chương 2: QUÁ TRÌNH ĐA BIẾN VÀ PHƯƠNG PHÁP ĐIỀU KHIỂN QUÁ TRÌNH ĐA BIẾN. Tổng quan về quá trình đa biến 2. Tổng quan Một hệ thống thông thường có thể gồm nhiều biến vào, biến ra gọi là hệ thống đa biến. Đặc trưng quan trọng nhất với hệ thống đa biến đó là khả năng ảnh hưởng lẫn nhau giữa các biến hay sự tương tác giữa các biến, một biến đầu vào có thể tác động đến nhiều biến đầu ra và một biến đầu ra cũng có thể chịu ảnh hưởng của nhiều biến vào.

Một hệ thống đa biến có thể coi như nhiều hệ SISO nếu như không có sự tác động lẫn nhau của các biến, trường hợp đó ta gọi là hệ thống đã được tách kênh. Mục đích điều khiển quá trình nói chung và điều khiển đa biến nói riêng là phải đảm bảo các yêu cầu sau: - Đảm bảo vận hành ổn định, trơn tru: đảm bảo năng suất (tốc độ sản xuất), kéo dài tuổi thọ máy móc, vận hành thuận tiện. - Đảm bảo chất lượng sản phẩm: giữ các thông số chất lượng sản phẩm biến động trong một khoảng nhỏ - Đảm bảo vận hành an toàn: cho con người, máy móc, thiết bị và môi trường - Nâng cao hiệu quả kinh tế, tăng lợi nhuận: giảm chi phí nhân công, nguyên liệu và nhiên liệu, thích ứng nhanh với yêu cầu thay đổi của thị trường Học viên: Bùi Văn Huy Trang 10 Luận văn cao học Điều khiển tách kênh quá trình đa biến - Giảm ô nhiễm môi trường: Giảm nồng độ các chất độc hại trong khí thải, nước thải, giảm bụi, giảm sử dụng nguyên liệu và nhiên liệu 2. Phân tích một quá trình đa biến qua ví dụ quá trình nghiền xi măng Nhìn từ quan điểm công nghệ: Quá trình nghiền xi măng bao gồm các đại lượng vào, đại lượng ra được phân chia như sau: * Các đại lượng vào + Lưu lượng các thành phần liệu vào máy nghiền F1 + Lưu lượng xi măng hồi lưu F2 + Tốc độ quay của máy nghiền N1 + Tốc độ quay của máy phân ly động lực N2 + Nhiệt độ liệu trước khi nghiền T2 + Lưu lượng nước phun vào máy nghiền F3 , F4.

* Các đại lượng ra + Nhiệt độ xi măng ra khỏi máy nghiền T1 + Lưu lượng xi măng ra khỏi máy nghiền F + Áp suất khí ra khỏi máy nghiền P. Nhìn từ quan điểm của điều khiển quá trình Đảm bảo vận hành hệ thống ổn định nghĩa là ổn định lưu lượng liệu vào và ra khỏi máy nghiền (hay chính là ổn định mức liệu trong máy nghiền). Bài toán điều khiển đặt ra cho người kỹ sư thiết kế hệ thống ở đây là bài toán điều khiển ổn định mức liệu bên trong máy nghiền (L) nằm trong phạm vi cho phép của của yêu cầu công nghệ. Mức liệu trong máy nghiền phụ thuộc chủ yếu vào lưu lượng liệu vào (F1), xi măng ra (F) và lượng liệu hồi lưu (F2).

Lưu lượng xi măng ra là không thể can thiệp bởi nó quyết định năng suất của máy nghiền, ta chỉ nên tăng mà không nên giảm. Do đó, lưu lượng than ra được xem là nhiễu. Lượng liệu hồi lưu (xi măng thô chưa đạt yêu cầu về độ mịn) có ảnh hưởng đến mức than trong máy nghiền song không nhiều, trong trường hợp này ta cũng xem là nhiễu. Nhiễu này có thể Học viên: Bùi Văn Huy Trang 11 Luận văn cao học Điều khiển tách kênh quá trình đa biến đo và bù khi sử dụng bộ điều khiển có bù nhiễu.

Vậy biến được điều khiển (biến ra) là mức liệu trong máy nghiền L, biến điều khiển (biến vào) là lưu lượng liệu vào F1. Trên thực tế, mức liệu (L) là đại lượng không đo được trực tiếp. Khi thiết kế hệ thống điều khiển, thay vì đo lượng than L người ta đo độ ồn (S) phát ra từ máy nghiền nhờ cảm biến đo độ ồn UE-4401. Độ ồn phát ra càng lớn thì mức liệu bên trong máy nghiền càng thấp.

Như vậy, bài toán điều khiển ổn định mức liệu L được thay thế bởi bài toán điều khiển ổn định độ ồn S. Biến được điều khiển (biến ra) là độ ồn phát ra từ máy nghiền S, biến điều khiển (biến vào) là lưu lượng liệu vào F1. Chất lượng sản phẩm của quá trình nghiền xi măng thể hiện ở độ mịn, độ ẩm của xi măng sau quá trình nghiền và tỉ lệ của ba thành phần cơ bản: clinker (F5), basalt (F6) và thạch cao (F7). Độ mịn của xi măng như đã nói ở trên phụ thuộc chủ yếu vào tốc độ quay của máy phân ly động lực, tốc độ quay của máy phân ly động lực được đặt ở một giá trị nào đó theo kinh nghiệm của người vận hành hay theo yêu cầu công nghệ để độ mịn của xi măng sau quá trình nghiền đạt yêu cầu.

Độ ẩm của xi măng ra phụ thuộc vào độ ẩm của liệu đầu vào và lưu lượng nước phun vào máy nghiền. Độ ẩm của liệu vào được xem như nhiễu đầu vào nên độ ẩm của xi măng ra phụ thuộc chủ yếu vào lưu lượng nước phun vào máy nghiền F3, F4. Mặt khác, độ ẩm và nhiệt độ lại có quan hệ chặt chẽ với nhau. Khi nhiệt độ xi măng ra nằm trong khoảng nào đó thì có thể coi độ ẩm của xi măng ra đạt yêu cầu.

Như vậy, bài toán điều khiển đặt ra cho người kỹ sư thiết kế hệ thống ở đây là điều khiển ổn định nhiệt độ của xi măng ra trong phạm vi cho phép. Biến được điều khiển (biến ra) là nhiệt độ của than ra T1, biến điều khiển (biến vào) là lưu lượng nước phun vào trong máy nghiền F3, F4. Và bài toán điều khiển tỉ lệ thành phần các chất trước khi vào máy nghiền (bài toán phối liệu). Như vậy, nhìn từ quan điểm điều khiển ta có thể phân chia các biến vào, biến ra và nhiễu như sau: Các biến vào * Biến điều khiển + Lưu lượng liệu vào F1 + Lưu lượng nước phun vào máy nghiền F3, F4.

Học viên: Bùi Văn Huy Trang 12 Luận văn cao học Điều khiển tách kênh quá trình đa biến * Nhiễu đầu vào + Lưu lượng than ra F + Lưu lượng than hồi lưu F2 + Nhiệt độ liệu trước khi vào máy nghiền T2. q Các biến ra * Biến ra được điều khiển + Nhiệt độ Ximăng ra khỏi máy nghiền T1 + Độ ồn phát ra từ máy nghiền S. * Biến ra không được điều khiển + áp suất khí ra khỏi máy nghiền P. Sơ đồ khối quá trình nghiền xi măng theo quan điểm điều khiển quá trình được thể hiện trên hình vẽ sau: Hình 2.

1: Sơ đồ khối quá trình nghiền xi măng theo quan điểm điều khiển quá trình Qua phân tích ta đã thấy rõ sự tương tác, liên quan với nhau giữa các biến vào ra trong quá trình đa biến. Sách lược điều khiển cho quá trình đa biến Sau khi xác định được các biến được điều khiển, các biến được tác động tương ứng và bước tiếp theo là lựa chọn cấu trúc và sách lược điều khiển phù hợp. Một cấu hình điều khiển được xây dựng dựa trên sự phối hợp một hoặc nhiều phần tử và cấu trúc cơ bản của một hoặc nhiều sách lược điều khiển. Các sách lược cơ bản đó là: Học viên: Bùi Văn Huy Trang 13 Luận văn cao học Điều khiển tách kênh quá trình đa biến - Các khâu phản hồi - Các khâu truyền thẳng - Các khâu tỉ lệ - Các khâu lựa chọn, hạn chế - Các cấu trúc bù trễ - Các cấu trúc phân ly(Tách kênh) - Cấu trúc tầng Cấu hình điều chỉnh đơn biến còn gọi là cấu hình điều chỉnh vòng đơn.

Bộ điều khiển đơn biến chỉ có một đầu ra nhưng có thể có một hoặc nhiều đầu vào được sử dụng để điều chỉnh một biến quá trình. Với định nghĩa như vậy thì một sách lược điều khiển tầng, sách lược điều khiển phản hồi kết hợp bù nhiễu, sách lược điều khiển tỉ lệ đều được xếp vào cấu hình điều khiển đơn biến, tóm lại nếu mục đích điều khiển chỉ nhằm vào một biến quá trình. Một bộ điều khiển đơn biến có thể được thực hiện dưới dạng một thiết bị đơn l ẻ, nhưng cũng có thể được thực hiện dưới dạng một thành phần phần mềm nằm trong trạm dữ liệu chia sẻ, tập trung. Một vấn đề lớn của cấu hình điều khiển đơn biến là sự tương tác giữa các vòng điều chỉnh.

Trên thực tế có hai phương pháp thực hiện là bỏ qua các quan hệ tương tác hoặc tìm cách triệt tiêu các quan hệ tương tác chéo bằng các khâu bù tách kênh. Ở phương pháp thứ nhất đòi hỏi phải xác định các cặp biến vào ra có quan hệ lấn át, đưa bài toán điều khiển đa biến thành các bài toán điều khiển đơn biến. Đây còn gọi là điều khiển phi tập trung(decentralized control). Phương án thứ hai còn gọi là điều khiển phân ly hay điều khiển tách kênh( decoupling control).

Với các khâu tách kênh được thực hiện dựa trên hiểu biết chi tiết về quá trình hoặc qua tính toán trên mô hình toán học.
