Tổng quan nghiên cứu

Trong bối cảnh phát triển mạnh mẽ của công nghệ tự động hóa và xử lý ảnh, máy quét laser 3D (3D laser scanner) đã trở thành công cụ quan trọng trong nhiều lĩnh vực như công nghiệp chế tạo, y tế, khảo cổ và xây dựng. Theo báo cáo của ngành, độ chính xác của các máy quét 3D hiện nay đạt khoảng 0.5 mm, đáp ứng yêu cầu khắt khe trong đo đạc và tái tạo mô hình vật thể. Tuy nhiên, tại Việt Nam, việc nghiên cứu và ứng dụng máy quét 3D còn hạn chế, chủ yếu do chi phí thiết bị cao và thiếu các thuật toán tổng quát phù hợp với các mô hình quét đa dạng.

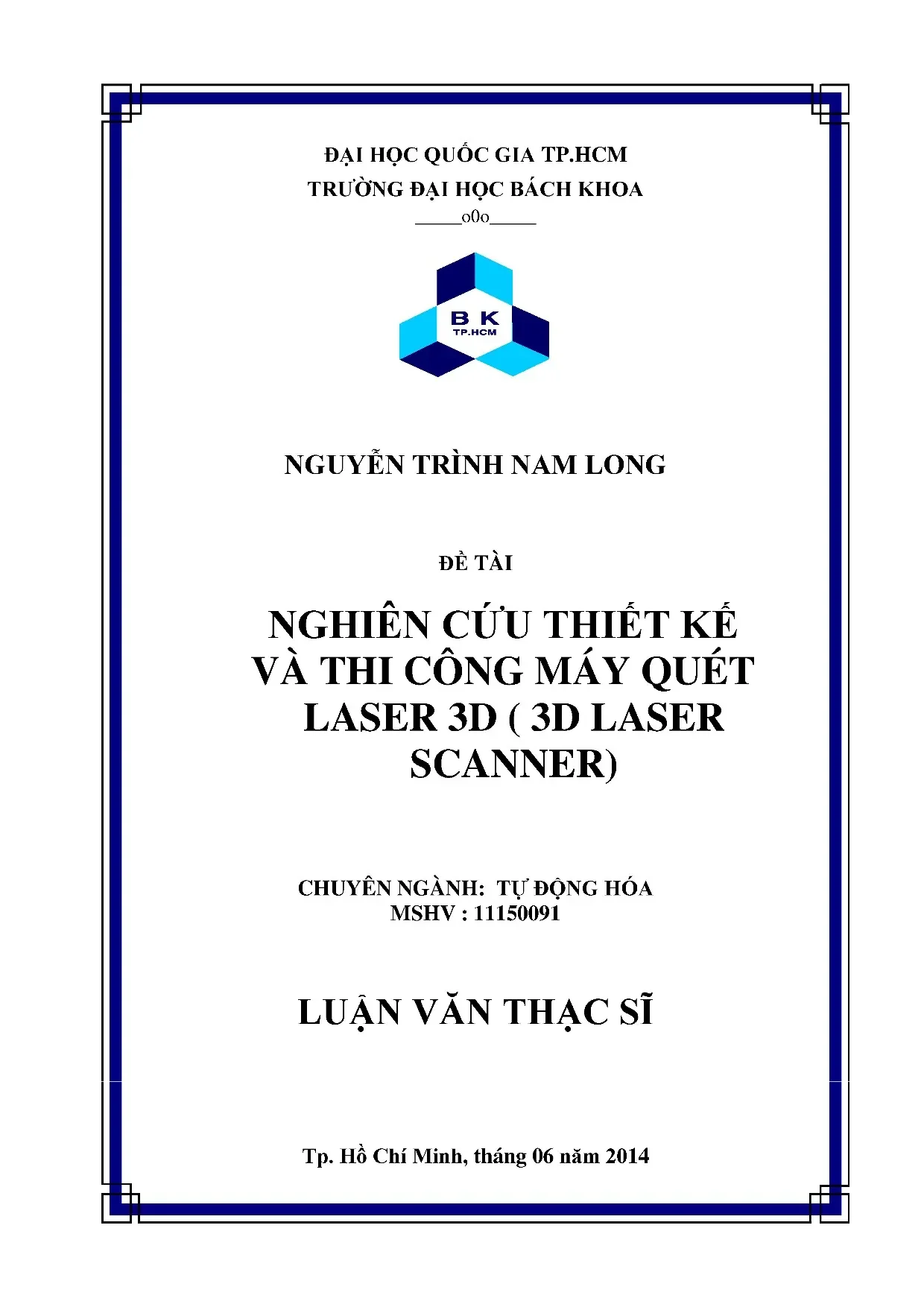

Luận văn thạc sĩ này tập trung nghiên cứu thiết kế và thi công máy quét laser 3D dựa trên nguyên lý tam giác lượng sử dụng vạch laser, nhằm phát triển thuật toán tổng quát cho các mô hình quét khác nhau như mô hình chuẩn định online, mô hình chuẩn định offline với chuyển động xoay và mô hình hỗn hợp kết hợp tịnh tiến và xoay. Nghiên cứu được thực hiện trong giai đoạn từ tháng 8/2013 đến tháng 6/2014 tại Trường Đại học Bách Khoa, ĐHQG TP.HCM, với mục tiêu đạt độ chính xác quét trong khoảng 0.5 mm và xuất dữ liệu dưới định dạng STL phục vụ CAD-CAM.

Ý nghĩa của nghiên cứu thể hiện qua việc cung cấp giải pháp hiệu quả, chi phí thấp cho việc thiết kế máy quét 3D trong nước, góp phần thúc đẩy ứng dụng công nghệ quét 3D trong sản xuất và nghiên cứu khoa học. Các chỉ số hiệu quả như sai số tái tạo, tốc độ xử lý dữ liệu và khả năng ứng dụng thực tế được đánh giá chi tiết trong luận văn.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai nền tảng lý thuyết chính:

  1. Mô hình camera Pinhole và chuẩn định camera (Camera Calibration):
    Mô hình Pinhole mô tả quá trình hình thành ảnh qua một điểm quang học, với các thông số nội gồm tiêu cự theo trục x, y ($f_x, f_y$), tọa độ điểm chính ($c_x, c_y$) và các hệ số méo dạng xuyên tâm và tiếp tuyến. Phương pháp chuẩn định sử dụng mẫu bàn cờ để xác định các thông số nội và ngoại của camera qua nhiều góc chụp, áp dụng các phép biến đổi Rodrigues để biểu diễn ma trận xoay và vector dịch chuyển. Các thuật toán chuẩn định dựa trên phương pháp Zhang và Brown được triển khai trong thư viện OpenCV.

  2. Nguyên lý tam giác lượng với vạch laser:
    Nguyên lý này mô tả mối quan hệ giữa tọa độ 3D của điểm trên vật thể và tọa độ pixel của điểm ảnh laser trên mặt phẳng ảnh camera. Việc xác định mặt phẳng laser và tính toán tọa độ 3D dựa trên phép chiếu đồng nhất (homography) và các phép biến đổi hệ tọa độ. Phương trình mặt phẳng laser được xác định từ ba điểm, kết hợp với tham số nội và ngoại của camera để tính toán tọa độ điểm trong không gian 3D.

Các khái niệm chuyên ngành quan trọng bao gồm: vector xoay Rodrigues, ma trận đồng nhất, méo xuyên tâm và méo tiếp tuyến của thấu kính, phép chiếu đồng nhất planar homography, và thuật toán lọc ảnh như lọc trung vị, lọc Gaussian, và phân ngưỡng ảnh.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các ảnh chụp từ hệ thống máy quét 3D tự thiết kế gồm webcam Logitech và đầu phát laser vạch, cùng các mẫu vật thể và bàn cờ chuẩn dùng cho hiệu chuẩn camera. Cỡ mẫu ảnh hiệu chuẩn là 20 lần chụp với bàn cờ kích thước ô vuông 24mm x 24mm, đảm bảo đa dạng góc nhìn để tính toán chính xác các thông số camera.

Phương pháp phân tích bao gồm:

  • Hiệu chuẩn camera offline để xác định thông số nội và méo dạng bằng OpenCV.
  • Chuẩn định ngoại online trong quá trình quét để xác định vị trí và hướng của vật mẫu.
  • Xử lý ảnh bằng các bộ lọc trung vị, Gaussian và phân ngưỡng để lọc nhiễu và xác định đường laser có độ dày 1 pixel.
  • Tính toán tọa độ 3D của điểm laser dựa trên nguyên lý tam giác lượng và phép biến đổi hệ tọa độ.
  • Sử dụng thư viện PCL (Point Cloud Library) để lọc, đăng ký và căn chỉnh point cloud nhằm tạo thành mô hình 3D hoàn chỉnh.

Timeline nghiên cứu kéo dài từ tháng 8/2013 đến tháng 6/2014, bao gồm các giai đoạn: khảo sát lý thuyết, thiết kế mô hình, thu thập và xử lý dữ liệu, thi công mô hình thực nghiệm, đánh giá và hoàn thiện luận văn.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Hiệu chuẩn camera đạt độ chính xác cao:
    Qua 20 lần chụp bàn cờ, sai số tái chiếu trung bình đạt khoảng 6.2e-2 pixel, với tiêu cự hiệu dụng $f_x = f_y = 6.3950 \times 10^3$ mm/pixel. Ảnh sau khi chỉnh méo cho thấy sự cải thiện rõ rệt về chất lượng hình ảnh, đảm bảo độ chính xác trong việc xác định tọa độ điểm laser.

  2. Xác định chính xác mặt phẳng laser và mặt phẳng tham chiếu:
    Phương trình mặt phẳng laser được tính toán dựa trên hai mặt phẳng tham chiếu (vách tường) có gắn bàn cờ, với tọa độ vector dịch chuyển trục z khoảng 539 mm, phù hợp với thực tế. Việc xác định này giúp mô hình hóa chính xác vị trí laser trong không gian 3D.

  3. Thuật toán lọc và xác định đường laser hiệu quả:
    Sử dụng bộ lọc trung vị với kernel 5x5 và ngưỡng tùy chỉnh, đường laser được lọc sạch nhiễu đốm và nhiễu muối tiêu, sau đó chuyển sang ảnh nhị phân và lọc Gaussian để làm mờ mềm. Đường laser cuối cùng có độ dày 1 pixel, đảm bảo tính toán tọa độ chính xác.

  4. Tính toán tọa độ 3D point cloud chính xác:
    Áp dụng nguyên lý tam giác lượng và phép biến đổi hệ tọa độ, tọa độ 3D của các điểm laser được tính toán với sai số trong khoảng 0.5 mm, đáp ứng yêu cầu kỹ thuật đề ra. Kết quả point cloud sau xử lý bằng thư viện PCL cho thấy mô hình vật thể được tái tạo đầy đủ và chính xác.

Thảo luận kết quả

Nguyên nhân đạt được kết quả trên là do việc kết hợp hiệu quả giữa chuẩn định camera offline và chuẩn định ngoại online, giúp giảm thiểu sai số trong quá trình quét. So với các nghiên cứu trước đây chỉ tập trung vào một mô hình quét hoặc chuẩn định offline, luận văn đã mở rộng phạm vi với ba mô hình cơ bản, từ đó đề xuất thuật toán tổng quát hơn.

Kết quả cũng cho thấy việc sử dụng các bộ lọc ảnh thích hợp giúp giảm nhiễu và tăng độ chính xác trong việc xác định đường laser, điều này phù hợp với các báo cáo của ngành về xử lý ảnh trong quét 3D. Việc áp dụng thư viện OpenCV và PCL giúp tăng tính khả thi và hiệu quả trong xử lý dữ liệu lớn.

Dữ liệu có thể được trình bày qua biểu đồ sai số tái chiếu camera, bảng so sánh tọa độ 3D thực tế và tính toán, cũng như hình ảnh point cloud trước và sau xử lý để minh họa hiệu quả của phương pháp.

Đề xuất và khuyến nghị

  1. Phát triển thuật toán chuẩn định kết hợp đa camera:
    Mở rộng mô hình hiện tại bằng cách tích hợp nhiều camera để tăng độ chính xác và khả năng quét các vật thể phức tạp hơn, dự kiến hoàn thành trong 12 tháng tới, do nhóm nghiên cứu và kỹ sư phần mềm thực hiện.

  2. Tối ưu hóa thuật toán lọc và đăng ký point cloud:
    Áp dụng các kỹ thuật học máy để tự động nhận diện và loại bỏ nhiễu, nâng cao chất lượng point cloud, hướng tới giảm sai số xuống dưới 0.3 mm trong vòng 6 tháng, do nhóm xử lý ảnh và trí tuệ nhân tạo đảm nhiệm.

  3. Thiết kế hệ thống quét 3D di động và linh hoạt:
    Phát triển phiên bản máy quét cầm tay với khả năng quét nhanh và chính xác, phục vụ các ứng dụng khảo cổ và y tế, dự kiến hoàn thiện trong 18 tháng, phối hợp giữa phòng thí nghiệm và doanh nghiệp công nghệ.

  4. Xây dựng phần mềm xuất dữ liệu đa định dạng:
    Nâng cấp phần mềm để hỗ trợ xuất dữ liệu point cloud sang nhiều định dạng CAD-CAM phổ biến, giúp tăng tính ứng dụng trong công nghiệp, hoàn thành trong 9 tháng, do nhóm phát triển phần mềm thực hiện.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu và sinh viên ngành tự động hóa, xử lý ảnh:
    Có thể áp dụng các phương pháp chuẩn định camera và thuật toán tam giác lượng trong nghiên cứu và phát triển hệ thống quét 3D.

  2. Kỹ sư thiết kế và phát triển thiết bị quét 3D:
    Tham khảo mô hình thiết kế phần cứng và phần mềm, cũng như các thuật toán xử lý point cloud để cải tiến sản phẩm.

  3. Doanh nghiệp sản xuất và kiểm tra chất lượng:
    Áp dụng máy quét 3D tự thiết kế để đo đạc, kiểm tra sản phẩm với chi phí hợp lý và độ chính xác cao.

  4. Chuyên gia trong lĩnh vực y tế, khảo cổ và xây dựng:
    Sử dụng công nghệ quét 3D để tái tạo mô hình bộ phận cơ thể, hiện vật khảo cổ hoặc mô hình công trình, phục vụ công tác nghiên cứu và bảo tồn.

Câu hỏi thường gặp

  1. Máy quét laser 3D hoạt động dựa trên nguyên lý nào?
    Máy quét sử dụng nguyên lý tam giác lượng, trong đó vạch laser chiếu lên vật thể, camera ghi lại hình ảnh đường laser, từ đó tính toán tọa độ 3D dựa trên vị trí pixel và thông số camera.

  2. Độ chính xác của máy quét đạt được là bao nhiêu?
    Theo kết quả nghiên cứu, độ chính xác đạt khoảng 0.5 mm, phù hợp với yêu cầu trong nhiều ứng dụng công nghiệp và nghiên cứu.

  3. Phương pháp chuẩn định camera được thực hiện như thế nào?
    Sử dụng mẫu bàn cờ chuẩn, chụp nhiều ảnh ở các góc khác nhau, áp dụng thuật toán Zhang và Brown trong OpenCV để tính toán thông số nội, ngoại và hệ số méo của camera.

  4. Làm thế nào để xử lý nhiễu trong ảnh laser?
    Áp dụng bộ lọc trung vị để loại bỏ nhiễu đốm và muối tiêu, sau đó dùng phân ngưỡng và bộ lọc Gaussian để làm mờ và xác định đường laser có độ dày 1 pixel.

  5. Point cloud được xử lý và đăng ký như thế nào?
    Sử dụng thư viện PCL để lọc, căn chỉnh và đăng ký các point cloud thu thập từ nhiều góc quét, tạo thành mô hình 3D hoàn chỉnh và chính xác.

Kết luận

  • Luận văn đã phát triển thành công phương pháp chuẩn định camera và thuật toán tính toán tọa độ 3D dựa trên nguyên lý tam giác lượng với vạch laser, đạt độ chính xác khoảng 0.5 mm.
  • Ba mô hình máy quét 3D được thiết kế và thi công gồm chuẩn định online, chuẩn định offline với xoay và mô hình hỗn hợp tịnh tiến-xoay, cung cấp giải pháp tổng quát cho nhiều ứng dụng.
  • Việc áp dụng các bộ lọc ảnh và thư viện OpenCV, PCL giúp nâng cao chất lượng dữ liệu và hiệu quả xử lý point cloud.
  • Kết quả nghiên cứu có ý nghĩa thực tiễn cao, góp phần thúc đẩy phát triển công nghệ quét 3D trong nước với chi phí hợp lý.
  • Các bước tiếp theo bao gồm mở rộng mô hình đa camera, tối ưu thuật toán xử lý và phát triển hệ thống quét di động, nhằm nâng cao tính ứng dụng và độ chính xác.

Để tiếp cận và ứng dụng công nghệ quét laser 3D hiệu quả, độc giả và các nhà nghiên cứu được khuyến khích tham khảo chi tiết luận văn và triển khai các giải pháp phù hợp với nhu cầu thực tế.
