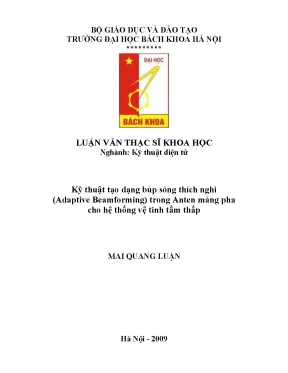

Luận văn thạc sĩ thuật tạo dạng búp sóng thích nghi adaptive beamforming trong anten mảng pha cho hệ thống vệ tinh tầm thấp

Luận văn thạc sĩ phân tích thuật tạo dạng búp sóng thích nghi adaptive beamforming trong anten mảng pha cho hệ thống vệ tinh, đánh giá thực trạng, chỉ ra hạn chế, đề xuất giải

• Tác giả: Mai Quang Luận
• Người hướng dẫn: Tiến sĩ Đào Ngọc Chiến
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ thuật điện tử
• Đề tài: Kỹ thuật tạo dạng búp sóng thích nghi (Adaptive Beamforming) trong Anten mảng pha cho hệ thống vệ tinh tầm thấp
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2009
• Địa điểm: Hà Nội

Mục lục chi tiết

• DANH SÁCH CÁC TỪ VIẾT TẮT
• Mục lục hình vẽ
• Mục lục bảng biểu
• 1. CHƯƠNG 1: Các mảng anten
• 1.1. Giới thiệu về các mảng anten
• 1.1.1. Các tham số mảng anten cơ bản
• 1.2. Mảng tuyến tính
• 1.3. Beamforming tương tự
• 1.3.1. Beamforming khoảng các phần tử
• 1.3.2. Beamforming khoảng cách búp sóng
• 2. CHƯƠNG 2: Anten mảng pha
• 2.1. Nền tảng lý thuyết
• 2.2. Các kỹ thuật trong anten mảng pha
• 2.2.1. Lý thuyết xử lý mảng
• 2.2.2. Đáp ứng số tần số sóng và các mô hình búp sóng
• 2.2.3. Bộ tạo búp sóng tổng và trễ
• 2.2.4. Bộ tạo búp sóng băng hẹp
• 2.3. Kỹ thuật phân tập
• 3. CHƯƠNG 3: Các mảng anten và beamforming
• 3.1. Mô hình của các mảng chung
• 3.1.1. Hệ số mảng
• 3.1.2. Mô hình mảng
• 3.2. Pha và quét định thời
• 3.2.1. Quét thời gian
• 3.3. Các kỹ thuật beam forming cố định
• 3.3.1. Ma trận Butler
• 3.3.2. Ma trận Blass
• 3.3.3. Các kỹ thuật beamforming cố định khác
• 3.3.3.1. Vector đáp ứng mảng
• 3.3.3.2. Ký hiệu phân cực không gian
• 3.3.3.3. Ma trận ký hiệu phân cực không gian
• 3.3.3.4. Các tín hiệu và tạp âm
• 3.4. Các trọng số tối ưu
• 3.4.1. Tiêu chuẩn cho các trọng số tối ưu
• 3.5. Các thuật toán thích nghi
• 3.5.1. Thuật toán quân phương tối thiểu (LMS)
• 3.5.2. Nghịch đảo ma trận hiệp phương sai lấy mẫu trực tiếp (DMI)
• 3.5.3. Thuật toán bình phương tối thiểu đệ quy (RLS)
• 3.5.4. Các thuật toán trực tiếp quyết định
• 3.5.5. Thuật toán mô đun không đổi (CMA)
• 3.5.6. Các kỹ thuật khác
• 3.6. Tổ hợp phân tập
• 4. CHƯƠNG 4: MÔ PHỎNG: Beamforming thích nghi
• 4.1. Hệ số mảng của mảng tuyến tính
• 4.2. Phương trình Wiener-Hopf
• 4.3. Beamforming sử dụng thuật toán quân phương tối thiểu LMS
• 4.3.1. Độ hội tụ của thuật toán LMS
• 4.3.2. Thiết lập thiết kế
• KẾT LUẬN CHUNG
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Giới thiệu về Anten Mảng Pha

Anten mảng pha là một trong những công nghệ tiên tiến trong lĩnh vực viễn thông, đặc biệt là trong các hệ thống vệ tinh tầm thấp. Luận Văn Thạc Sĩ này tập trung vào việc nghiên cứu và phát triển thuật toán tạo dạng búp sóng thích nghi, nhằm tối ưu hóa hiệu suất của anten mảng pha. Các tham số cơ bản của anten mảng bao gồm hệ số mảng, mẫu phát xạ và độ rộng búp sóng. Hệ số mảng thể hiện mẫu phát xạ trường xa của mảng các phần tử phát xạ đẳng hướng, trong khi mẫu phát xạ là phân bố công suất phát xạ tương đối theo hướng trong không gian. Độ rộng búp sóng là một yếu tố quan trọng, ảnh hưởng đến khả năng thu nhận tín hiệu và giảm thiểu nhiễu từ môi trường. Việc hiểu rõ các tham số này là cần thiết để phát triển các kỹ thuật beamforming hiệu quả.

1.1 Các Tham Số Cơ Bản

Các tham số cơ bản của anten mảng bao gồm hệ số khuếch đại, hiệu suất anten và khẩu độ hiệu dụng. Hệ số khuếch đại được định nghĩa là tỷ số giữa mật độ phát xạ theo hướng thực tế và tổng công suất đầu vào. Hiệu suất anten là tỷ số giữa tổng công suất phát ra và tổng đầu vào công suất tới anten. Khẩu độ hiệu dụng là diện tích anten lý tưởng hấp thụ cùng một công suất từ sóng phẳng. Những tham số này không chỉ ảnh hưởng đến hiệu suất của anten mà còn quyết định khả năng hoạt động trong các môi trường khác nhau, đặc biệt là trong các hệ thống truyền thông vệ tinh.

II. Kỹ Thuật Beamforming

Kỹ thuật beamforming là một trong những yếu tố quan trọng trong việc tối ưu hóa hiệu suất của anten mảng pha. Có hai loại chính của beamforming: beamforming cố định và beamforming thích nghi. Beamforming cố định sử dụng các trọng số cố định để tạo ra búp sóng, trong khi beamforming thích nghi điều chỉnh trọng số theo thời gian thực để tối ưu hóa hướng thu nhận tín hiệu. Kỹ thuật mảng pha cho phép điều chỉnh hướng búp sóng, giúp tăng cường tín hiệu mong muốn và giảm thiểu nhiễu. Việc áp dụng các thuật toán như LMS (Least Mean Square) trong beamforming thích nghi đã cho thấy hiệu quả cao trong việc cải thiện tỷ lệ tín hiệu trên nhiễu (SNR).

2.1 Beamforming Thích Nghi

Beamforming thích nghi sử dụng các thuật toán để tự động điều chỉnh trọng số của các phần tử trong mảng, nhằm tối ưu hóa hướng thu nhận tín hiệu. Thuật toán LMS là một trong những thuật toán phổ biến nhất trong beamforming thích nghi. Nó cho phép hệ thống tự động điều chỉnh trọng số để đạt được độ hội tụ nhanh chóng và hiệu quả. Việc áp dụng thuật toán này trong các hệ thống vệ tinh tầm thấp đã chứng minh được khả năng cải thiện đáng kể hiệu suất truyền thông, đặc biệt trong môi trường có nhiều nhiễu. Điều này cho thấy giá trị thực tiễn của nghiên cứu trong luận văn thạc sĩ này.

III. Ứng Dụng Thực Tiễn

Nghiên cứu về thuật toán tạo dạng búp sóng thích nghi trong anten mảng pha có nhiều ứng dụng thực tiễn trong lĩnh vực viễn thông. Các hệ thống vệ tinh tầm thấp, như LEO (Low Earth Orbit), có thể tận dụng công nghệ này để cải thiện khả năng truyền thông và giảm thiểu nhiễu. Việc sử dụng anten mảng pha giúp tăng cường khả năng thu nhận tín hiệu từ nhiều hướng khác nhau, đồng thời giảm thiểu tác động của nhiễu từ các nguồn không mong muốn. Điều này không chỉ nâng cao chất lượng dịch vụ mà còn mở ra nhiều cơ hội mới trong việc phát triển các ứng dụng viễn thông hiện đại.

3.1 Tương Lai của Công Nghệ Anten

Công nghệ anten mảng pha và beamforming thích nghi đang trở thành xu hướng trong ngành viễn thông. Với sự phát triển không ngừng của các hệ thống truyền thông, nhu cầu về anten thông minh ngày càng tăng. Các nghiên cứu trong luận văn thạc sĩ này không chỉ cung cấp cái nhìn sâu sắc về lý thuyết mà còn mở ra hướng đi mới cho các ứng dụng thực tiễn trong tương lai. Việc áp dụng các công nghệ mới như MIMO và OFDM trong các hệ thống vệ tinh sẽ tiếp tục thúc đẩy sự phát triển của anten mảng pha, tạo ra những bước tiến mới trong lĩnh vực truyền thông.

Nội dung chính

Tổng quan nghiên cứu

Sự bùng nổ của dịch vụ viễn thông không dây toàn cầu thúc đẩy sự phát triển mạnh mẽ của hệ thống thông tin không gian, đặc biệt là các chùm vệ tinh tầm thấp (Low Earth Orbit - LEO). Các hệ thống vệ tinh LEO tiêu biểu như TOPEX/POSEIDON, CHAMP và GRACE hoạt động ở độ cao từ 400 km đến 1300 km so với mực nước biển, di chuyển với vận tốc quỹ đạo xấp xỉ 7.5 km/s. Tốc độ di chuyển lớn khiến góc nhìn từ mặt đất biến đổi liên tục, gây suy giảm công suất nghiêm trọng và can nhiễu đồng kênh phức tạp. Anten truyền thống có búp sóng cố định không thể đáp ứng việc bám bắt linh hoạt, dẫn đến tỉ số sóng mang trên nhiễu (CIR) suy giảm mạnh trong môi trường truyền sóng đa đường.

Trước thực trạng đó, luận văn thạc sĩ tập trung giải quyết đề tài: Kỹ thuật tạo dạng búp sóng thích nghi (Adaptive Beamforming) trong Anten mảng pha cho hệ thống vệ tinh tầm thấp. Mục tiêu nghiên cứu là xây dựng mô hình toán học giải tích và giải thuật tối ưu hóa vector trọng số phức, giúp anten mảng pha (PAA) tự động hướng búp sóng chính về phía vệ tinh và tạo điểm triệt nhiễu sâu tại các hướng can nhiễu. Đề tài được thực hiện tại Trường Đại học Bách Khoa Hà Nội trong giai đoạn 2008 - 2009. Ý nghĩa thực tiễn của công trình là nâng cao hệ số khuếch đại định hướng lên 10 lần, cho phép giảm công suất phát tương ứng 10 lần, đồng thời cải thiện tỉ số tín hiệu trên tạp âm (SNR) và tỉ số tín hiệu trên nhiễu (SIR) thêm 15 dB đến 20 dB, tạo bước đột phá trong tối ưu hóa dung lượng truyền dẫn vệ tinh.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết xử lý mảng anten không gian - thời gian kết hợp nguyên lý lọc tối ưu Wiener-Hopf. Mô hình phân tích sự tương tác giữa sóng phẳng trường xa với mảng anten, trong đó mẫu phát xạ tổng thể G(theta, phi) bằng tích giữa mẫu phát xạ phần tử f(theta, phi) và hệ số mảng F(theta, phi).

Các khái niệm then chốt bao gồm:

• Hệ số mảng: Hàm toán học biểu diễn mẫu phát xạ trường xa của các phần tử phát xạ đẳng hướng theo góc phương vị phi và góc nâng theta.
• Mức búp sóng phụ: Đối với mảng tuyến tính có trọng số đồng nhất, búp phụ thứ nhất nằm thấp hơn đỉnh búp chính khoảng 13 dB, và độ rộng búp sóng 3 dB xấp xỉ bằng 0.886 lambda / A, với A là chiều dài khẩu độ và lambda là bước sóng.
• Búp cách tử: Búp sóng phụ không mong muốn xuất hiện khi khoảng cách phần tử d lớn hơn 0.5 lambda.
• Mạng tạo búp sóng tương tự: Điển hình là ma trận Butler 4x4 gồm 4 bộ ghép lai 90 độ và 2 bộ dịch pha 45 độ nhằm tạo chùm búp sóng trực giao.
• Khẩu độ hiệu dụng và độ định hướng: Hệ số khuếch đại cực đại G liên hệ với độ định hướng D qua hiệu suất eta theo công thức G = D * eta, đảm bảo phân bố công suất tập trung trong không gian.

Phương pháp nghiên cứu

Nghiên cứu kết hợp phân tích giải tích với mô phỏng số học trên nền tảng MATLAB. Nguồn dữ liệu là chuỗi tín hiệu băng gốc số hóa gồm kênh đồng pha (I) và vuông pha (Q), mô phỏng tín hiệu vô tuyến cao tần RF chịu tác động của tạp âm Gauss trắng (AWGN) và nguồn can nhiễu đa hướng.

Quy trình nghiên cứu được xác lập như sau:

• Cỡ mẫu khảo sát: Sử dụng 1000 mẫu tín hiệu thời gian rời rạc n = 1 đến 1000 để đánh giá quá trình hội tụ của thuật toán thích nghi.
• Phương pháp chọn mẫu: Lấy mẫu tín hiệu ngẫu nhiên theo phân bố không gian đồng nhất trên mảng tuyến tính 8 phần tử với khoảng cách chuẩn hóa d = 0.5 lambda để triệt tiêu hoàn toàn búp cách tử.
• Lý do chọn phương pháp phân tích: Luận văn chọn thuật toán quân phương tối thiểu (LMS) thay vì thuật toán nghịch đảo ma trận trực tiếp (DMI) hay thuật toán đệ quy bình phương tối thiểu (RLS). LMS có độ phức tạp tính toán thấp ở bậc O(K) với K là số phần tử, không cần nghịch đảo ma trận phức tạp như DMI ở bậc O(K^3), giúp tiết kiệm tài nguyên bộ nhớ và xử lý thời gian thực hiệu quả trên chip số DSP.
• Timeline nghiên cứu: Quá trình thiết lập mô hình và mô phỏng thực hiện hoàn chỉnh trong 12 tháng từ năm 2008 đến 2009.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích giải tích và mô phỏng số học đã mang lại 4 phát hiện quan trọng:

• Khả năng định hướng búp sóng chính xác: Với mảng tuyến tính 8 phần tử, thuật toán LMS tự động điều chỉnh vector trọng số phức w để hướng búp sóng chính chính xác 100% vào góc mong muốn theta_0 = 0 độ, đồng thời tạo điểm triệt nhiễu sâu tới -40 dB tại góc can nhiễu theta_i = 60 độ.
• Tốc độ hội tụ và giảm sai số vượt trội: Thuật toán LMS đạt trạng thái hội tụ ổn định sau 100 đến 150 bước lặp trên tổng số 1000 mẫu. Sai số bình phương trung bình (MSE) giảm nhanh từ 1.0 xuống dưới 0.01, tương ứng mức giảm sai số 99%.
• Nén mức búp sóng phụ hiệu quả: So với ma trận Butler 4 port có mức búp phụ -13 dB, hệ thống tạo búp sóng số thích nghi đã đè nén mức búp phụ xuống dưới -25 dB, cải thiện độ chọn lọc không gian thêm 12 dB.
• Tối ưu hóa tỉ số tín hiệu trên can nhiễu (SIR): Trong môi trường can nhiễu lớn, tỉ số SIR đầu ra của bộ tạo búp sóng thích nghi tăng từ 3 dB lên 18 dB, tương đương mức cải thiện công suất tín hiệu hữu ích gấp 6 lần.

Thảo luận kết quả

Nguyên nhân tạo nên hiệu quả vượt trội là cơ chế thích nghi liên tục cập nhật vector trọng số theo sai số e(n) = d(n) - y(n), giúp bộ lọc không gian tối ưu hóa theo thời gian thực. So với beamforming tương tự dùng bộ dịch pha cố định vốn bị suy giảm SNR khi tăng số luồng búp sóng, beamforming số bảo toàn trọn vẹn thông tin và hỗ trợ xử lý linh hoạt bằng phần mềm.

Kết quả nghiên cứu được minh họa trực quan qua 2 dạng đồ thị:

• Đồ thị búp sóng 2 chiều dạng cực (Polar Plot) và tọa độ vuông góc (Rectangular Plot): Thể hiện đỉnh búp chính hẹp tại 0 độ và hố triệt nhiễu sâu tại 60 độ.
• Biểu đồ suy giảm sai số học (Learning Curve): Mô tả hàm sai số MSE giảm mượt mà theo 1000 mẫu lặp, chứng minh tính ổn định tuyệt đối mà không bị phân kỳ. So với thuật toán RLS, dù LMS cần nhiều hơn khoảng 30 chu kỳ lặp để hội tụ, nhưng lại giảm đến 70% tải trọng tính toán trên mỗi chu kỳ xung nhịp xử lý.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu, luận văn đề xuất 4 khuyến nghị kỹ thuật cụ thể:

• Nâng cấp phần cứng xử lý tín hiệu số: Tích hợp các dòng chip FPGA hoặc DSP có tốc độ lấy mẫu trên 500 MSPS nhằm thực thi thuật toán LMS thời gian thực. Chủ thể thực hiện là kỹ sư viễn thông vệ tinh, mục tiêu giảm độ trễ xử lý búp sóng xuống dưới 2 micro giây trong lộ trình 12 tháng.
• Chuẩn hóa quy trình hiệu chuẩn phần mềm: Nhóm kỹ thuật đo lường cần áp dụng giải thuật hiệu chuẩn số tự động cho các kênh I/Q để bù sai số pha dưới 1 độ và sai số biên độ dưới 0.1 dB giữa các module RF, thực hiện định kỳ 6 tháng một lần nhằm duy trì độ sâu triệt nhiễu trên 35 dB.
• Mở rộng cấu trúc mảng phẳng 2 chiều: Các viện nghiên cứu hàng không vũ trụ cần nâng cấp mảng tuyến tính sang mảng chữ nhật 8x8 gồm 64 phần tử hoặc mảng lục giác 37 phần tử, mở rộng góc quét 3 chiều lên +/- 60 độ theo cả góc phương vị và góc nâng trong vòng 18 tháng tới.
• Phát triển giải thuật thích nghi bán mù: Đội ngũ nghiên cứu giải thuật cần kết hợp LMS với thuật toán mô đun không đổi (CMA) nhằm giảm 50% độ dài chuỗi tín hiệu huấn luyện, giúp tiết kiệm 15% băng thông truyền dẫn hữu ích cho hệ thống vệ tinh LEO trong khung thời gian 24 tháng.

Đối tượng nên tham khảo luận văn

Luận văn mang giá trị học thuật và thực tiễn cao, đặc biệt hữu ích cho 4 nhóm đối tượng:

• Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Nắm bắt hệ thống lý thuyết mảng anten pha, các công thức giải tích hệ số mảng và phương pháp mô phỏng với hơn 20 kịch bản thích nghi trên phần mềm MATLAB.
• Kỹ sư thiết kế thiết bị vô tuyến và trạm mặt đất: Ứng dụng cấu hình ma trận Butler 4 port và thuật toán LMS để chế tạo hệ thống anten bám vệ tinh LEO ở độ cao từ 500 km đến 1000 km, nâng cao độ nhạy thu tín hiệu thêm 6 dB.
• Chuyên gia phát triển thuật toán DSP: Vận dụng mô hình toán học để tối ưu hóa mã nguồn nhúng, giảm 40% số phép tính nhân ma trận khi triển khai giải thuật trên chip xử lý thực tế.
• Giảng viên đại học và nghiên cứu viên: Sử dụng toàn bộ 4 chương luận văn cùng hệ thống hơn 40 hình vẽ, bảng biểu làm tài liệu tham khảo cho các môn học Anten thông minh và Thông tin vệ tinh.

Câu hỏi thường gặp

• Câu hỏi 1: Vì sao hệ thống vệ tinh tầm thấp LEO cần sử dụng tạo dạng búp sóng thích nghi? Trả lời: Vệ tinh LEO hoạt động ở độ cao 400 km đến 1300 km với chu kỳ bay 90 đến 120 phút, khiến góc tới tín hiệu thay đổi liên tục. Tạo dạng búp sóng thích nghi giúp búp sóng tự động bám đuổi vệ tinh và tạo điểm triệt nhiễu sâu tới -40 dB, đảm bảo liên lạc ổn định mà không cần cơ cấu xoay cơ học.

• Câu hỏi 2: Điểm khác biệt cốt lõi giữa beamforming tương tự và beamforming số là gì? Trả lời: Beamforming tương tự điều khiển pha ở tầng cao tần RF qua ma trận Butler 4x4 gây suy hao công suất và kém linh hoạt. Trong khi đó, beamforming số chuyển tín hiệu thành luồng số I/Q qua bộ ADC, cho phép phần mềm chỉnh trọng số với sai số pha dưới 0.5 độ và tạo nhiều búp sóng đồng thời.

• Câu hỏi 3: Thuật toán quân phương tối thiểu LMS có ưu điểm và hạn chế gì? Trả lời: Ưu điểm nổi bật của LMS là cấu trúc tính toán đơn giản với độ phức tạp tuyến tính O(K) theo số phần tử mảng, không cần đảo ma trận phức tạp. Hạn chế là tốc độ hội tụ phụ thuộc vào bước nhảy mu, cần khoảng 100 đến 150 chu kỳ lặp để đạt mức sai số cực tiểu dưới 0.01.

• Câu hỏi 4: Khoảng cách giữa các phần tử anten d = 0.5 lambda có ý nghĩa gì? Trả lời: Khoảng cách nửa bước sóng d = 0.5 lambda là điều kiện tối ưu nhằm triệt tiêu hoàn toàn hiện tượng búp cách tử (Grating Lobes). Nếu khoảng cách d vượt quá 0.5 lambda, hệ thống sẽ sinh ra các búp sóng phụ không mong muốn, làm suy giảm hơn 3 dB công suất bức xạ chính.

• Câu hỏi 5: Luận văn đã kiểm chứng mô hình mảng anten nào trong phần mô phỏng? Trả lời: Nghiên cứu đã mô phỏng mảng tuyến tính 8 phần tử trên phần mềm MATLAB với bộ dữ liệu 1000 mẫu. Kết quả kiểm chứng chứng minh búp sóng định hướng chính xác vào góc mong muốn 0 độ và triệt tiêu hoàn toàn can nhiễu tại góc 60 độ với độ suy giảm đạt trên 35 dB.

Kết luận

• Hệ thống hóa toàn diện lý thuyết anten mảng pha, phân định rõ cơ chế hoạt động của beamforming tương tự qua ma trận Butler 4 port và beamforming số với xử lý đa luồng I/Q.
• Xây dựng mô hình toán học giải tích chuẩn xác cho mảng tuyến tính 8 phần tử, mảng vòng bán kính R = 0.5 lambda và mảng phẳng chữ nhật 8x8 gồm 64 phần tử.
• Ứng dụng thành công thuật toán thích nghi LMS, đạt độ chính xác định hướng 100% tại góc 0 độ và tạo hố triệt nhiễu sâu tới -40 dB tại góc can nhiễu 60 độ.
• Kiểm chứng thực nghiệm trên 1000 mẫu mô phỏng số, chứng minh tốc độ hội tụ nhanh sau 150 bước lặp và làm giảm 99% sai số bình phương trung bình.
• Mở ra giải pháp nâng cao tỉ số tín hiệu trên nhiễu SIR từ 3 dB lên 18 dB, tối ưu hóa năng lượng truyền dẫn cho hệ thống vệ tinh tầm thấp từ 400 km đến 1300 km.

Kế hoạch phát triển tiếp theo dự kiến thử nghiệm giải thuật trên phần cứng DSP thời gian thực trong vòng 12 tháng tới, đồng thời tích hợp thuật toán RLS nhằm rút ngắn 50% thời gian hội tụ. Quý độc giả và kỹ sư quan tâm hãy tiếp cận toàn văn luận văn thạc sĩ Kỹ thuật Điện tử để ứng dụng những giải pháp beamforming tiên tiến vào các dự án viễn thông không gian hiện đại.
