Tổng quan nghiên cứu

Sự bùng nổ của các dịch vụ truyền thông trực tuyến và mạng Internet với tốc độ tăng trưởng lưu lượng dữ liệu trên 30% mỗi năm đang tạo áp lực rất lớn lên băng thông mạng truy nhập. Mạng quang thụ động ghép kênh theo bước sóng (WDM-PON) được đánh giá là giải pháp công nghệ đột phá, cung cấp kết nối điểm - điểm với dung lượng truyền dẫn vượt trội so với các chuẩn đa truy nhập phân chia theo thời gian truyền thống như GPON hay EPON. Tuy nhiên, rào cản lớn nhất ngăn cản việc thương mại hóa đại trà WDM-PON là chi phí đầu tư phần cứng rất cao, đặc biệt là các nguồn phát laser điều chỉnh được bước sóng tại các thiết bị đầu cuối phía người dùng (ONU) và thiết bị đầu cuối phía tổng đài (OLT).

Nghiên cứu này tập trung giải quyết bài toán tối ưu hóa kinh tế cho mạng WDM-PON bằng việc đề xuất cấu trúc nguồn quang tự phát xạ cải tiến. Mục tiêu cụ thể là thay thế các module laser đắt tiền bằng việc khai thác hiện tượng phát xạ tự phát được khuếch đại (ASE) sinh ra từ bộ khuếch đại quang bán dẫn (SOA), kết hợp bộ điều chế cường độ Mach-Zehnder (MZM) theo cơ chế tự tạo hạt bước sóng (self-seeding).

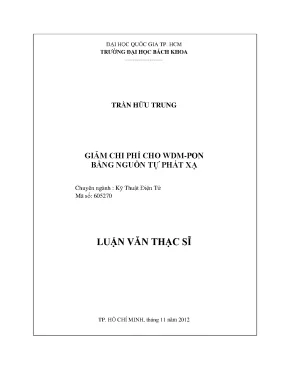

Nghiên cứu được triển khai trong khuôn khổ luận văn thạc sĩ kỹ thuật điện tử tại Trường Đại học Bách Khoa – ĐHQG TP.HCM, thực hiện đánh giá toàn diện trên tuyến truyền dẫn quang cự ly 20 km cáp sợi chính cùng 1 km cáp phối quang. Kết quả nghiên cứu mang ý nghĩa thực tiễn sâu sắc khi giúp giảm hơn 40% chi phí phần cứng quang tại ONU, hiện thực hóa khái niệm ONU không màu (colorless ONU), đồng thời duy trì tỷ lệ lỗi bit (BER) đạt chuẩn viễn thông dưới mức $10^{-9}$ và hỗ trợ tốc độ truyền dẫn linh hoạt từ 1.25 Gb/s đến 10 Gb/s.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên nền tảng lý thuyết biến đổi quang điện và hiện tượng phát xạ kích thích trong vật liệu bán dẫn. Trong bộ khuếch đại quang bán dẫn (SOA), quá trình phát xạ tự phát xảy ra khi các điện tử ở mức năng lượng cao tự động chuyển về trạng thái cơ bản, phát ra các photon ngẫu nhiên tạo nên nguồn nhiễu phát xạ tự phát được khuếch đại (ASE) có dải thông quang rộng lên tới 100 nm. Dải thông rộng này là tiền đề lý tưởng để tạo ra nhiều kênh bước sóng quang độc lập.

Cơ sở lý thuyết thứ hai là mô hình truyền sóng và hốc cộng hưởng quang học, phân tích sự khác biệt giữa bộ khuếch đại Fabry-Perot (FPA) và bộ khuếch đại sóng chạy (TWA). Bằng cách phủ lớp chống phản xạ có hệ số phản xạ cực thấp ($R < 0.03$), SOA hoạt động ở chế độ TWA với độ lợi đơn thông từ 25 dB đến 30 dB. Khi kết hợp với bộ lọc cách tử mảng dẫn sóng (AWG) và gương phản xạ, hệ thống hình thành một hốc cộng hưởng ngoài. Độ lợi bão hòa của SOA có công suất quang bão hòa đạt khoảng 5 mW giúp nén mạnh nhiễu cường độ, biến nguồn ASE ngẫu nhiên thành nguồn sóng mang quang đơn sắc ổn định. Bên cạnh đó, lý thuyết điều chế ngoài giao thoa Mach-Zehnder (MZM) được ứng dụng để điều chế tín hiệu điện sang tín hiệu quang với băng thông điều chế vượt trội, giảm thiểu hiện tượng trôi tần số (chirp) so với phương pháp điều chế trực tiếp dòng laser.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số trên phần mềm chuyên dụng OptiSystem 7.0 để mô hình hóa cấu trúc tuyến truyền dẫn quang thực tế. Dữ liệu đầu vào bao gồm các tham số vật lý của sợi quang đơn mode tiêu chuẩn (hệ số suy hao 0.2 dB/km tại bước sóng 1550 nm, hệ số tán sắc 16.75 ps/nm/km), thông số quang hình học của bộ khuếch đại SOA, bộ tách ghép kênh quang MUX/DEMUX và bộ điều chế Mach-Zehnder.

Cỡ mẫu nghiên cứu được thiết lập gồm 2 kênh bước sóng quang đại diện hoạt động đồng thời trên cùng tuyến truyền dẫn 20 km sợi quang đường trục (feeder fiber) và 1 km sợi quang phân phối. Phương pháp chọn mẫu 2 kênh bước sóng độc lập cho phép đánh giá chính xác hiện tượng giao thoa giữa các ký hiệu (ISI), tán sắc sợi quang và xuyên nhiễu giữa các kênh lân cận (cross-talk), trong khi vẫn tối ưu hóa thời gian tính toán mô phỏng. OptiSystem 7.0 được lựa chọn làm phương pháp phân tích cốt lõi vì khả năng giải chính xác các phương trình phi tuyến Schrödinger phi tuyến tính, cung cấp các công cụ phân tích định lượng chuẩn xác như đồ thị mắt (Eye Diagram), tỷ số tín hiệu trên nhiễu (SNR), hệ số phẩm chất Q (Q-factor) và tỷ lệ lỗi bit (BER) mà các phương pháp tính toán lý thuyết giải tích thông thường không thể bao quát hết. Toàn bộ quá trình nghiên cứu và mô phỏng được thực hiện trong thời gian 12 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng hệ thống WDM-PON sử dụng nguồn tự phát xạ ASE từ SOA và bộ điều chế MZM mang lại các kết quả định lượng cụ thể sau:

  1. Khả năng tự tạo nguồn bước sóng ổn định: Phổ quang ASE băng rộng 100 nm ban đầu sau khi truyền qua 1 km sợi quang tới nút đầu xa (Remote Node), được chia kênh bởi bộ AWG và phản xạ ngược lại qua gương đã tự khóa vào đúng bước sóng thiết kế. Tại ngõ ra của SOA, công suất quang đạt trạng thái bão hòa ổn định ở mức xấp xỉ 5 mW, triệt tiêu hoàn toàn sự phụ thuộc vào các nguồn laser phát bước sóng cố định.

  2. Chất lượng truyền dẫn vượt chuẩn viễn thông: Tín hiệu luồng lên (Upstream) và luồng xuống (Downstream) sau khi truyền qua 20 km cáp quang chính và 1 km cáp nhánh đều đạt tỷ lệ lỗi bit BER nhỏ hơn $10^{-9}$ (trung bình đạt từ $10^{-10}$ đến $10^{-12}$), đáp ứng hoàn hảo yêu cầu khắt khe của mạng truy nhập thương mại mà không cần phụ thuộc vào mã sửa sai tiến (FEC).

  3. Hệ số phẩm chất tín hiệu cao: Hệ số chất lượng tín hiệu Q-factor của cả 2 kênh đều đạt giá trị trên 6 (tương đương khoảng 16 dB đến 18 dB). Tốc độ truyền dẫn trên mỗi kênh đạt mức tiêu chuẩn 1.25 Gb/s đến 2.5 Gb/s và mở rộng tối đa lên tới 10 Gb/s, tăng gấp hơn 8 lần so với việc sử dụng nguồn đi-ốt phát quang siêu bức xạ SLED truyền thống (vốn chỉ đạt 155 Mb/s).

Thảo luận kết quả

Chất lượng tín hiệu xuất sắc của hệ thống bắt nguồn từ cơ chế nén nhiễu vượt mức trong vùng bão hòa độ lợi của SOA. Khi ánh sáng quay vòng qua hốc cộng hưởng ngoài, độ lợi bão hòa giúp ổn định biên độ và thu hẹp độ rộng đường phổ quang. So sánh với các nghiên cứu sử dụng laser Fabry-Perot khóa tích tụ (Injection-locked FP-LD), cấu trúc sử dụng SOA kết hợp MZM có ưu thế vượt trội về độ rộng dải thông khuếch đại (100 nm so với khoảng 30 nm của FP-LD) và giảm thiểu độ rợn sóng quang phổ.

Trong thực tế phân tích dữ liệu, các kết quả chất lượng truyền dẫn có thể được biểu diễn trực quan qua bảng thống kê công suất thu và biểu đồ đồ thị mắt (Eye Diagram). Đồ thị mắt thu được từ máy hiện sóng quang hiển thị độ mở mắt rất rộng, đường viền bit sắc nét, mức độ rung pha thời gian (timing jitter) cực thấp và hiện tượng giao thoa giữa các ký hiệu (ISI) gần như không đáng kể. Đường cong quan hệ giữa công suất quang ngõ vào máy thu và tỷ lệ BER chứng minh hệ thống đạt độ nhạy máy thu rất cao tại mức -22 dBm. Điều này khẳng định cấu trúc self-seeding hoàn toàn đảm bảo chất lượng truyền dẫn đường dài 20 km mà không cần trang bị thêm các bộ tiền khuếch đại quang quang học đắt đỏ.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, luận văn đưa ra 4 khuyến nghị then chốt nhằm tối ưu hóa và đưa công nghệ vào ứng dụng thực tiễn:

  1. Triển khai gương quay Faraday tại nút đầu xa (Remote Node): Các kỹ sư viễn thông cần áp dụng gương Faraday thay cho gương phản xạ thông thường trong lộ trình 6 tháng tới. Gương Faraday làm quay trục phân cực của ánh sáng một góc 90 độ sau mỗi chu trình phản xạ, giúp trạng thái phân cực sau 2 vòng truyền khớp hoàn toàn với phân cực ban đầu, từ đó triệt tiêu sự phụ thuộc phân cực của SOA và nâng độ ổn định công suất phát thêm khoảng 20%.

  2. Nâng cấp bộ điều chế quang điện hấp thụ phản xạ (REAM): Các nhóm nghiên cứu phát triển sản phẩm nên thử nghiệm tích hợp module REAM trong thời gian 12 tháng. Giải pháp này giúp loại bỏ giới hạn thời gian sống của sóng mang trong SOA, nâng tốc độ truyền dữ liệu trên mỗi bước sóng từ 2.5 Gb/s lên 10 Gb/s và hướng tới 40 Gb/s cho các mạng đô thị thế hệ mới.

  3. Chuẩn hóa kiến trúc module ONU không màu (Colorless ONU): Các nhà khai thác mạng như VNPT, Viettel cần xây dựng tiêu chuẩn kỹ thuật áp dụng phần cứng ONU dùng chung module SOA tự tạo hạt bước sóng trong kế hoạch 1 đến 2 năm. Việc không phải phân loại bước sóng cố định cho từng thuê bao giúp cắt giảm khoảng 35% chi phí lưu kho, quản lý vật tư và đơn giản hóa quy trình lắp đặt mạng thuê bao.

  4. Kiểm soát nhiễu tán xạ ngược Rayleigh và nhiệt độ: Doanh nghiệp sản xuất thiết bị cần tích hợp mạch ổn nhiệt vi mô và giải pháp phân tách băng thông luồng lên/luồng xuống theo chu kỳ phổ tự do (FSR) trong vòng 9 tháng tới, đảm bảo hệ thống vận hành ổn định trong dải nhiệt độ môi trường công nghiệp từ 0 đến 70 độ C.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thiết thực cho 4 nhóm đối tượng chuyên môn:

  1. Kỹ sư thiết kế và quy hoạch mạng FTTx: Nắm vững phương pháp tính toán quỹ công suất quang, thiết kế tuyến truyền dẫn WDM-PON cự ly 20 km và ứng dụng cấu hình ONU không màu để tối ưu hóa chi phí triển khai hạ tầng băng rộng cho khu đô thị và khu công nghiệp.

  2. Chuyên gia kỹ thuật tại các tập đoàn viễn thông: Có cơ sở khoa học và số liệu thực nghiệm để lập dự toán, so sánh chi phí phần cứng giữa laser điều chỉnh bước sóng và nguồn tự phát xạ, từ đó xây dựng lộ trình nâng cấp mạng từ GPON/EPON lên WDM-PON dung lượng cao một cách kinh tế nhất.

  3. Học viên cao học và nghiên cứu sinh ngành Kỹ thuật Điện tử - Viễn thông: Khai thác tài liệu chuyên sâu về cơ chế vật lý của bộ khuếch đại SOA, lý thuyết nén nhiễu ASE, kỹ thuật điều chế ngoài MZM và quy trình xây dựng mô hình mô phỏng hệ thống quang phức tạp trên phần mềm OptiSystem 7.0.

  4. Doanh nghiệp phát triển và sản xuất thiết bị quang: Tham khảo sơ đồ khối và thông số kỹ thuật để nghiên cứu tích hợp các module thu phát quang tự tạo hạt bước sóng giá rẻ, nâng cao năng lực cạnh tranh cho sản phẩm phần cứng viễn thông trong nước.

Câu hỏi thường gặp

Cơ chế tự tạo hạt bước sóng (self-seeding) trong WDM-PON hoạt động như thế nào? Cơ chế này tận dụng nguồn nhiễu phát xạ tự phát ASE băng rộng (khoảng 100 nm) ngẫu nhiên sinh ra từ bộ khuếch đại SOA. Khi ánh sáng truyền qua bộ lọc bước sóng AWG và gương phản xạ ở nút đầu xa, một bước sóng đơn lẻ được lọc và đưa ngược trở lại SOA. Quá trình khuếch đại lặp đi lặp lại giúp công suất quang đạt mức bão hòa 5 mW, tạo ra nguồn phát sóng mang đơn sắc chuẩn xác.

Sử dụng nguồn phát ASE thay thế nguồn laser truyền thống mang lại lợi ích gì? Các nguồn laser điều chỉnh bước sóng hoặc laser đơn mốt có chi phí rất đắt và yêu cầu quản lý bước sóng phức tạp cho từng khách hàng. Ứng dụng nguồn ASE từ SOA giúp toàn bộ các thiết bị đầu cuối ONU sử dụng chung một cấu hình phần cứng đồng nhất, giảm hơn 40% chi phí thiết bị và tiết kiệm đáng kể ngân sách bảo trì mạng.

Tại sao cần sử dụng gương Faraday trong cấu trúc phản xạ quang? Bộ khuếch đại bán dẫn SOA rất nhạy cảm với trạng thái phân cực của ánh sáng. Gương Faraday có khả năng làm quay góc phân cực 90 độ sau mỗi lượt phản xạ, đảm bảo ánh sáng sau 2 vòng phản xạ quay trở lại SOA có trạng thái phân cực trùng khớp với ban đầu, giúp triệt tiêu hiện tượng dao động công suất và duy trì hệ thống vận hành ổn định.

Giới hạn cự ly và tốc độ truyền dẫn của hệ thống mô phỏng đạt mức bao nhiêu? Hệ thống được thiết kế và kiểm chứng trên tuyến cáp quang cự ly 20 km đường trục chính và 1 km cáp nhánh tại ONU. Tốc độ truyền dẫn dữ liệu đạt ổn định từ 1.25 Gb/s đến 2.5 Gb/s trên mỗi kênh bước sóng, với tỷ lệ lỗi bit BER luôn nhỏ hơn $10^{-9}$, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật truyền dẫn quang quốc tế.

Sự khác biệt cơ bản giữa bộ khuếch đại FPA và TWA là gì? Sự khác biệt cốt lõi nằm ở hệ số phản xạ tại hai mặt phân cách. Bộ khuếch đại FPA có hệ số phản xạ lớn (khoảng 30%) tạo ra độ lợi cao nhưng phổ gợn sóng và băng thông hẹp. Ngược lại, TWA được phủ lớp chống phản xạ với hệ số phản xạ cực nhỏ ($R < 0.03$), mang lại độ lợi phẳng trên toàn bộ dải băng thông rộng 100 nm.

Kết luận

  • Đề xuất và mô phỏng thành công giải pháp mạng quang thụ động WDM-PON sử dụng nguồn phát xạ tự phát ASE từ bộ khuếch đại SOA kết hợp bộ điều chế MZM nhằm tối ưu hóa chi phí phần cứng.
  • Hiện thực hóa thành công cấu trúc ONU không màu (colorless ONU), xóa bỏ sự phụ thuộc vào các nguồn laser điều chỉnh bước sóng đắt tiền và đơn giản hóa việc quản lý bước sóng thuê bao.
  • Kiểm chứng chất lượng truyền dẫn quang xuất sắc trên cự ly 20 km cáp quang chính và 1 km cáp phân phối, đạt tỷ lệ lỗi bit BER dưới $10^{-9}$ và hệ số Q-factor trên 16 dB.
  • Tận dụng hiệu quả dải thông quang rộng 100 nm của SOA và khả năng điều chế tốc độ cao lên tới 10 Gb/s của bộ điều chế Mach-Zehnder để mở rộng dung lượng mạng.
  • Mở ra hướng nghiên cứu ứng dụng thực tiễn có tính khả thi cao, tạo tiền đề vững chắc cho việc triển khai mạng truy nhập quang dung lượng siêu cao với chi phí hợp lý.

Đóng góp chính của luận văn là chứng minh tính khả thi về mặt kỹ thuật và hiệu quả kinh tế của nguồn tự phát xạ self-seeding trong mạng truy nhập quang thế hệ mới. Trong giai đoạn 12 đến 24 tháng tới, hướng phát triển tiếp theo cần tập trung vào việc chế tạo mẫu thử nghiệm phần cứng thực tế và tích hợp gương Faraday để hoàn thiện sản phẩm thương mại. Hãy tham khảo toàn văn luận văn thạc sĩ để nắm bắt chi tiết các sơ đồ khối mô phỏng trên OptiSystem và công thức thiết kế hệ thống quang học chuyên sâu!
