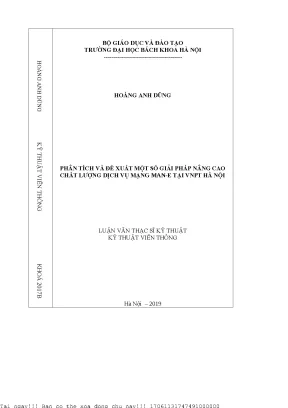

Phân Tích và Đề Xuất Giải Pháp Nâng Cao Chất Lượng Dịch Vụ Mạng MAN-E Tại VNPT Hà Nội

Tài liệu nghiên cứu Phân tíh và đề xuất một số giải pháp nâng ao hất lượng dịh vụ mạng man e tại vnpt hà nội, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu về .

• Tác giả: Hoàng Anh Dũng
• Người hướng dẫn: PGS. TS Nguyễn Thúy Anh
• Trường học: Trường Đại Học Bách Khoa Hà Nội
• Chuyên ngành: Kỹ Thuật Viễn Thông
• Đề tài: Giải Pháp Nâng Cao Chất Lượng Dịch Vụ Mạng MAN-E Tại VNPT Hà Nội
• Loại tài liệu: Luận Văn Thạc Sĩ
• Năm xuất bản: 2019
• Địa điểm: Hà Nội

Mục lục chi tiết

• LỜI CAM ĐOAN
• 1. MỞ ĐẦU
• 1.1. Bối cảnh nghiên cứu đề tài
• 1.2. Tính cấp thiết của đề tài
• 1.3. Mục tiêu, đối tượng nghiên cứu của đề tài
• 1.4. Phương pháp, nhiệm vụ nghiên cứu
• 1.5. Bố cục của luận văn
• 2. CÔNG NGHỆ MẠNG ETHERNET ĐÔ THỊ
• 2.1. Tổng quan về mạng MAN-E
• 2.1.1. Giới thiệu chung về MAN-E
• 2.1.2. Ứng dụng mạng MAN-E
• 2.1.3. Kiến trúc mạng MAN-E
• 2.2. Dịch vụ mạng MAN-E
• 2.2.1. Tổng quan dịch vụ mạng MAN-E
• 2.2.2. Các kiểu dịch vụ mạng MAN-E
• 2.3. Quản lí mạng MAN-E
• 2.4. Kết luận
• 2.5. Công nghệ mạng MAN-E
• 2.5.1. Tổng quan về công nghệ mạng MAN-E
• 3. MẠNG MAN-E CỦA VNPT HÀ NỘI
• 3.1. Cấu trúc mạng MAN-E VNPT Hà Nội
• 3.2. Phát triển mạng theo các giai đoạn
• 3.3. Cấu trúc phân lớp
• 3.4. Thiết bị mạng truy nhập
• 3.5. Các dịch vụ cung cấp trên mạng MAN-E VNPT Hà Nội
• 3.5.1. Dịch vụ truy nhập Internet FTTH
• 3.5.2. Dịch vụ truyền hình MyTV
• 3.5.3. Dịch vụ điện thoại IMS
• 3.5.4. Dịch vụ MetroNet kết nối điểm - điểm
• 3.5.5. Dịch vụ MetroNet kết nối điểm - đa điểm
• 3.5.6. Dịch vụ kết nối Internet trực tiếp
• 3.5.7. Dịch vụ MetroNet kết nối VPN liên tỉnh
• 3.5.8. Dịch vụ MetroNet kết nối VPN quốc tế
• 3.6. Kết luận chương
• 4. CÁC GIẢI PHÁP NÂNG CAO CHẤT LƯỢNG DỊCH VỤ MẠNG MAN-E TẠI VNPT HÀ NỘI
• 4.1. Nâng cấp thiết bị Cisco 7600 bằng Cisco 9000 cho mạng MAN-E VNPT Hà Nội
• 4.2. Cơ sở của phương án đề xuất
• 4.3. Nội dung phương án đề xuất
• 4.4. Đánh giá phương án đề xuất
• 4.5. Đề xuất giải pháp tối ưu giám sát mạng lưới cho mạng MAN-E VNPT Hà Nội
• 4.6. Cở sở của phương án đề xuất
• 4.7. Nội dung đề xuất
• 4.8. Đánh giá phương án đề xuất
• 4.9. Giải pháp chuẩn hóa Qos cho mạng MAN-E
• 4.10. Cở sở của phương án đề xuất
• 4.11. Nội dung của phương án đề xuất
• 4.12. Đánh giá phương án đề xuất
• 4.13. Kết luận chương
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về giải pháp nâng cao chất lượng dịch vụ mạng MAN E tại VNPT Hà Nội

Mạng Ethernet đô thị (MAN-E) đang trở thành một phần quan trọng trong hạ tầng viễn thông tại VNPT Hà Nội. Việc nâng cao chất lượng dịch vụ mạng MAN-E không chỉ đáp ứng nhu cầu ngày càng cao của khách hàng mà còn giúp VNPT duy trì vị thế cạnh tranh trên thị trường. Giải pháp nâng cao chất lượng dịch vụ mạng MAN-E bao gồm việc cải tiến công nghệ, tối ưu hóa quy trình quản lý và nâng cao trải nghiệm khách hàng.

1.1. Tình hình hiện tại của dịch vụ mạng MAN E tại VNPT Hà Nội

Dịch vụ mạng MAN-E tại VNPT Hà Nội hiện đang phục vụ hàng triệu khách hàng với nhiều loại hình dịch vụ khác nhau. Tuy nhiên, vẫn còn tồn tại một số vấn đề về chất lượng dịch vụ như độ trễ, mất gói và khả năng mở rộng. Việc đánh giá chất lượng dịch vụ hiện tại là cần thiết để xác định các giải pháp cải tiến.

1.2. Lợi ích của việc nâng cao chất lượng dịch vụ mạng MAN E

Nâng cao chất lượng dịch vụ mạng MAN-E mang lại nhiều lợi ích cho cả nhà cung cấp và khách hàng. Đối với VNPT, điều này giúp tăng cường sự hài lòng của khách hàng, giảm tỷ lệ rời bỏ và tăng doanh thu. Đối với khách hàng, chất lượng dịch vụ tốt hơn đồng nghĩa với trải nghiệm sử dụng dịch vụ mượt mà và ổn định hơn.

II. Các thách thức trong việc nâng cao chất lượng dịch vụ mạng MAN E

Việc nâng cao chất lượng dịch vụ mạng MAN-E tại VNPT Hà Nội gặp phải nhiều thách thức. Những thách thức này bao gồm sự gia tăng nhu cầu sử dụng dịch vụ, sự cạnh tranh từ các nhà cung cấp khác và các vấn đề kỹ thuật trong việc triển khai công nghệ mới.

2.1. Sự gia tăng nhu cầu sử dụng dịch vụ mạng

Nhu cầu sử dụng dịch vụ mạng ngày càng tăng cao, đặc biệt là trong bối cảnh chuyển đổi số. Điều này đặt ra áp lực lớn lên hạ tầng mạng MAN-E, yêu cầu phải có các giải pháp nâng cấp kịp thời để đáp ứng nhu cầu.

2.2. Cạnh tranh từ các nhà cung cấp dịch vụ khác

Sự cạnh tranh từ các nhà cung cấp dịch vụ khác cũng là một thách thức lớn. VNPT cần phải cải thiện chất lượng dịch vụ để giữ chân khách hàng và thu hút khách hàng mới, đồng thời phải cân nhắc đến chi phí đầu tư.

III. Giải pháp nâng cấp thiết bị cho mạng MAN E tại VNPT Hà Nội

Một trong những giải pháp quan trọng để nâng cao chất lượng dịch vụ mạng MAN-E là nâng cấp thiết bị. Việc thay thế các thiết bị cũ bằng các thiết bị hiện đại hơn sẽ giúp cải thiện hiệu suất và độ tin cậy của mạng.

3.1. Nâng cấp thiết bị Cisco 7600 bằng Cisco 9000

Việc nâng cấp từ thiết bị Cisco 7600 sang Cisco 9000 sẽ giúp cải thiện khả năng xử lý lưu lượng và tăng cường tính năng bảo mật cho mạng MAN-E. Cisco 9000 cung cấp nhiều tính năng tiên tiến, giúp tối ưu hóa hiệu suất mạng.

3.2. Đánh giá hiệu quả của việc nâng cấp thiết bị

Đánh giá hiệu quả của việc nâng cấp thiết bị là cần thiết để xác định mức độ cải thiện chất lượng dịch vụ. Các chỉ số như độ trễ, tỷ lệ mất gói và khả năng mở rộng sẽ được theo dõi để đảm bảo rằng việc nâng cấp mang lại giá trị thực sự.

IV. Giải pháp tối ưu hóa giám sát mạng cho MAN E tại VNPT Hà Nội

Giám sát mạng là một phần quan trọng trong việc duy trì chất lượng dịch vụ. Việc tối ưu hóa quy trình giám sát sẽ giúp VNPT phát hiện và xử lý sự cố nhanh chóng, từ đó nâng cao trải nghiệm khách hàng.

4.1. Ứng dụng công nghệ giám sát hiện đại

Sử dụng các công nghệ giám sát hiện đại như PRTG và Cisco NMS sẽ giúp VNPT theo dõi hiệu suất mạng một cách hiệu quả. Các công cụ này cung cấp thông tin chi tiết về tình trạng mạng, giúp phát hiện sớm các vấn đề.

4.2. Đào tạo nhân viên về giám sát mạng

Đào tạo nhân viên về các công cụ giám sát và quy trình xử lý sự cố là cần thiết để đảm bảo rằng đội ngũ kỹ thuật có thể phản ứng nhanh chóng với các vấn đề phát sinh. Điều này sẽ góp phần nâng cao chất lượng dịch vụ mạng MAN-E.

V. Kết quả nghiên cứu và ứng dụng thực tiễn

Kết quả nghiên cứu cho thấy rằng việc áp dụng các giải pháp nâng cao chất lượng dịch vụ mạng MAN-E đã mang lại những cải thiện đáng kể. Các chỉ số về độ trễ, tỷ lệ mất gói và sự hài lòng của khách hàng đều có xu hướng tích cực.

5.1. Đánh giá kết quả sau khi áp dụng giải pháp

Sau khi áp dụng các giải pháp nâng cao chất lượng dịch vụ, VNPT Hà Nội đã ghi nhận sự cải thiện rõ rệt trong các chỉ số chất lượng dịch vụ. Khách hàng phản hồi tích cực về tốc độ và độ ổn định của dịch vụ.

5.2. Ứng dụng các giải pháp vào thực tiễn

Các giải pháp đã được áp dụng vào thực tiễn và cho thấy hiệu quả rõ rệt. VNPT Hà Nội có thể tiếp tục mở rộng và cải thiện dịch vụ mạng MAN-E để đáp ứng nhu cầu ngày càng cao của khách hàng.

VI. Kết luận và triển vọng tương lai của dịch vụ mạng MAN E

Kết luận cho thấy rằng việc nâng cao chất lượng dịch vụ mạng MAN-E tại VNPT Hà Nội là một quá trình liên tục. Các giải pháp đã được đề xuất sẽ giúp VNPT duy trì vị thế cạnh tranh và đáp ứng nhu cầu ngày càng cao của khách hàng trong tương lai.

6.1. Tương lai của dịch vụ mạng MAN E tại VNPT Hà Nội

Dịch vụ mạng MAN-E tại VNPT Hà Nội có triển vọng phát triển mạnh mẽ trong tương lai. Với sự đầu tư vào công nghệ và cải tiến quy trình, VNPT có thể cung cấp dịch vụ chất lượng cao hơn cho khách hàng.

6.2. Định hướng phát triển dịch vụ mạng MAN E

Định hướng phát triển dịch vụ mạng MAN-E sẽ tập trung vào việc cải thiện chất lượng dịch vụ, mở rộng hạ tầng và ứng dụng công nghệ mới. VNPT sẽ tiếp tục nghiên cứu và phát triển để đáp ứng nhu cầu của thị trường.

Nội dung chính

Tổng quan nghiên cứu

Trong bối cảnh phát triển kinh tế - xã hội mạnh mẽ tại các đô thị lớn như Hà Nội, nhu cầu trao đổi thông tin ngày càng tăng cao, đặc biệt là các dịch vụ truyền dữ liệu tốc độ cao, đa dạng về loại hình và chất lượng. Mạng LAN truyền thống chỉ đáp ứng được phạm vi hẹp, trong khi đó, các công nghệ truyền dẫn cũ như TDM, SDH khó có thể đáp ứng được lưu lượng và loại hình dịch vụ ngày càng phức tạp. Mạng Ethernet đô thị (MAN-E) với công nghệ Ethernet băng thông rộng đã trở thành giải pháp tối ưu, giúp kết nối các mạng cục bộ với mạng diện rộng và Internet, đồng thời mang lại hiệu quả về chi phí và khả năng mở rộng.

Luận văn tập trung phân tích và đánh giá hiện trạng mạng MAN-E tại VNPT Hà Nội trong giai đoạn 2006-2019, đồng thời đề xuất các giải pháp nâng cao chất lượng dịch vụ mạng. Phạm vi nghiên cứu bao gồm cấu trúc mạng, thiết bị, công nghệ áp dụng và các dịch vụ cung cấp trên mạng MAN-E tại Hà Nội. Mục tiêu chính là phân tích hiện trạng hoạt động mạng, nhận diện các vấn đề kỹ thuật và đề xuất giải pháp nâng cấp thiết bị, chuẩn hóa chất lượng dịch vụ nhằm đáp ứng nhu cầu ngày càng cao của khách hàng.

Nghiên cứu có ý nghĩa quan trọng trong việc nâng cao hiệu quả vận hành mạng MAN-E, góp phần cải thiện chất lượng dịch vụ viễn thông tại thủ đô, đồng thời làm cơ sở cho các nhà quản lý và kỹ sư viễn thông trong việc hoạch định chiến lược phát triển mạng lưới trong tương lai. Theo thống kê, số lượng thuê bao FTTH tại VNPT Hà Nội đã đạt khoảng 500.000, cho thấy sự phát triển nhanh chóng và nhu cầu bức thiết về nâng cao chất lượng dịch vụ mạng MAN-E.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình nghiên cứu về công nghệ mạng MAN-E, bao gồm:

• Mô hình mạng theo các lớp của Metro Ethernet Forum (MEF): Mạng MAN-E được xây dựng theo ba lớp chính gồm lớp dịch vụ Ethernet (ETH layer), lớp truyền tải dịch vụ và lớp dịch vụ ứng dụng. Mô hình này giúp phân tách rõ ràng chức năng và quản lý mạng, đồng thời hỗ trợ các dịch vụ đa dạng trên nền tảng Ethernet.

• Công nghệ MPLS (Multi-Protocol Label Switching): MPLS là công nghệ chuyển mạch nhãn kết hợp giữa lớp 2 và lớp 3, giúp tăng tốc độ xử lý gói tin và hỗ trợ QoS hiệu quả. MPLS được VNPT Hà Nội lựa chọn làm nền tảng cho mạng MAN-E nhằm đảm bảo khả năng mở rộng và ổn định.

• Công nghệ EoMPLS (Ethernet over MPLS): Đây là kỹ thuật đóng gói Ethernet trong mạng MPLS, cho phép cung cấp dịch vụ kết nối điểm - điểm với chi phí hiệu quả và khả năng quản lý tốt hơn. EoMPLS hỗ trợ các dịch vụ đa dạng như Internet tốc độ cao, IPTV, VoIP trên cùng một hạ tầng mạng.

Các khái niệm chính được sử dụng trong nghiên cứu gồm: VLAN tagging, Q-in-Q, LSP (Label Switched Path), FEC (Forwarding Equivalence Class), QoS (Quality of Service), Triple Play (dịch vụ truyền dữ liệu, thoại và video trên mạng IP).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp điều tra, phân tích, thống kê và so sánh dựa trên dữ liệu thực tế từ mạng MAN-E của VNPT Hà Nội trong giai đoạn 2006-2019. Cỡ mẫu nghiên cứu bao gồm toàn bộ thiết bị mạng, cấu trúc mạng và các dịch vụ đang vận hành tại VNPT Hà Nội, với số liệu cụ thể như:

• 06 Core Switch Cisco 7609
• 31 Aggregation Switch Cisco 7609
• 105 Access Switch Cisco 7606 cùng nhiều thiết bị khác như Cisco 4924, 3400, Alcatel 6424, Terrabit 1012

Nguồn dữ liệu thu thập từ hệ thống quản lý mạng NMS của Cisco, báo cáo vận hành, thống kê lưu lượng và các sự cố kỹ thuật. Phân tích tập trung vào đánh giá cấu trúc mạng, hiệu suất thiết bị, chất lượng dịch vụ và các vấn đề tồn tại.

Timeline nghiên cứu kéo dài từ năm 2017 đến 2019, tập trung vào giai đoạn phát triển và nâng cấp mạng MAN-E tại VNPT Hà Nội, đồng thời khảo sát các giải pháp công nghệ mới như GPON và các phương án nâng cấp thiết bị Cisco 7600 lên Cisco 9000.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Cấu trúc mạng MAN-E phát triển theo ba giai đoạn rõ rệt:

   • Giai đoạn 2006-2008: Mạng MAN-E gồm 4 Core Switch, 20 Aggregation Switch Cisco 7609, 67 Access Switch 7606.
   • Giai đoạn 2009-2017: Mở rộng với 4 Core Switch, 15 Aggregation Switch, 67 Access Switch 7606 và hơn 400 L2 Switch.
   • Giai đoạn 2017-2019: Tăng lên 6 Core Switch, 31 Aggregation Switch, 105 Access Switch 7606, đồng thời triển khai công nghệ GPON.

2. Số lượng thiết bị truy nhập lớn và đa dạng:

   • Hơn 700 Access Switch Alcatel ALU 6424, 64 Cisco 7606, 94 Cisco 3400, 15 Cisco 4924, cùng nhiều thiết bị khác.
   • Hệ thống truy nhập gồm ATM DSLAM, IP DSLAM và GPON, trong đó GPON được triển khai mạnh từ năm 2008 nhằm giảm chi phí cáp quang và nâng cao chất lượng dịch vụ.

3. Chất lượng dịch vụ và hiệu suất mạng có nhiều điểm cần cải thiện:

   • Các thiết bị Cisco 7600 đã cũ, gây hạn chế về băng thông và khả năng xử lý lưu lượng.
   • Hệ thống giám sát mạng hiện tại chưa tối ưu, dẫn đến thời gian xử lý sự cố kéo dài.
   • QoS chưa được chuẩn hóa đồng bộ trên toàn mạng, ảnh hưởng đến chất lượng dịch vụ Triple Play.

4. Số lượng thuê bao FTTH tăng nhanh, đạt khoảng 500.000 thuê bao, tạo áp lực lớn lên hạ tầng mạng:

   • Dịch vụ truy nhập Internet FTTH sử dụng công nghệ EoMPLS trên mạng MAN-E, với hai mô hình kết nối PPPoE và IPoE.
   • Dịch vụ truyền hình MyTV và điện thoại IMS cũng được cung cấp trên nền tảng mạng này.

Thảo luận kết quả

Việc phát triển mạng MAN-E tại VNPT Hà Nội theo từng giai đoạn cho thấy sự đầu tư liên tục nhằm đáp ứng nhu cầu ngày càng tăng của khách hàng. Tuy nhiên, việc sử dụng thiết bị cũ như Cisco 7600 đã hạn chế khả năng mở rộng và hiệu suất mạng, đặc biệt khi số lượng thuê bao FTTH tăng nhanh. So với các nghiên cứu trong ngành, việc nâng cấp thiết bị lõi lên Cisco 9000 được đánh giá là giải pháp hiệu quả để tăng băng thông và cải thiện độ ổn định.

Hệ thống giám sát mạng hiện tại chưa đáp ứng được yêu cầu quản lý sự cố nhanh chóng, điều này phù hợp với các báo cáo ngành cho thấy tầm quan trọng của việc áp dụng các công cụ giám sát hiện đại như PRTG để giảm thiểu thời gian gián đoạn dịch vụ.

Việc chuẩn hóa QoS trên toàn mạng là cần thiết để đảm bảo chất lượng dịch vụ Triple Play, nhất là trong bối cảnh các dịch vụ đa phương tiện ngày càng phổ biến. So sánh với các mạng MAN-E khác, VNPT Hà Nội cần áp dụng các chính sách QoS chặt chẽ hơn để nâng cao trải nghiệm khách hàng.

Dữ liệu có thể được trình bày qua biểu đồ tăng trưởng số lượng thiết bị theo từng giai đoạn, bảng thống kê số lượng thuê bao FTTH và biểu đồ phân bổ thiết bị truy nhập theo loại.

Đề xuất và khuyến nghị

1. Nâng cấp thiết bị lõi mạng từ Cisco 7600 lên Cisco 9000:

   • Mục tiêu: Tăng băng thông, cải thiện hiệu suất xử lý lưu lượng.
   • Timeline: Triển khai trong vòng 12 tháng.
   • Chủ thể thực hiện: Ban kỹ thuật VNPT Hà Nội phối hợp với nhà cung cấp thiết bị.

2. Triển khai hệ thống giám sát mạng hiện đại (ví dụ: PRTG Network Monitor):

   • Mục tiêu: Giảm thời gian phát hiện và xử lý sự cố mạng xuống dưới 30 phút.
   • Timeline: Hoàn thành trong 6 tháng.
   • Chủ thể thực hiện: Đội ngũ quản trị mạng VNPT Hà Nội.

3. Chuẩn hóa chính sách QoS trên toàn mạng MAN-E:

   • Mục tiêu: Đảm bảo chất lượng dịch vụ Triple Play, giảm tỷ lệ lỗi dịch vụ xuống dưới 1%.
   • Timeline: Áp dụng trong 9 tháng.
   • Chủ thể thực hiện: Ban kỹ thuật phối hợp với phòng dịch vụ khách hàng.

4. Mở rộng triển khai công nghệ GPON tại các khu vực có mật độ thuê bao cao:

   • Mục tiêu: Tăng khả năng cung cấp dịch vụ băng thông rộng, giảm chi phí đầu tư cáp quang.
   • Timeline: Triển khai liên tục trong 2 năm.
   • Chủ thể thực hiện: Ban phát triển hạ tầng VNPT Hà Nội.

5. Đào tạo nâng cao năng lực đội ngũ kỹ thuật về công nghệ MPLS và EoMPLS:

   • Mục tiêu: Nâng cao hiệu quả vận hành và quản lý mạng.
   • Timeline: Tổ chức các khóa đào tạo định kỳ hàng năm.
   • Chủ thể thực hiện: Phòng nhân sự và đào tạo VNPT Hà Nội.

Đối tượng nên tham khảo luận văn

1. Các kỹ sư và quản lý mạng viễn thông:

   • Lợi ích: Hiểu rõ cấu trúc, công nghệ và giải pháp nâng cao chất lượng mạng MAN-E, áp dụng vào thực tế vận hành và phát triển mạng.

2. Các nhà nghiên cứu và sinh viên ngành kỹ thuật viễn thông:

   • Lợi ích: Nắm bắt kiến thức chuyên sâu về công nghệ Ethernet đô thị, MPLS, EoMPLS và các xu hướng phát triển mạng hiện đại.

3. Các nhà hoạch định chính sách và quản lý doanh nghiệp viễn thông:

   • Lợi ích: Đánh giá hiệu quả đầu tư, hoạch định chiến lược phát triển hạ tầng mạng phù hợp với nhu cầu thị trường.

4. Nhà cung cấp thiết bị và dịch vụ viễn thông:

   • Lợi ích: Hiểu rõ yêu cầu kỹ thuật và nhu cầu thực tế của khách hàng để phát triển sản phẩm, dịch vụ phù hợp.

Câu hỏi thường gặp

1. Mạng MAN-E là gì và tại sao lại quan trọng với VNPT Hà Nội?
   Mạng MAN-E là mạng Ethernet đô thị kết nối các mạng LAN với mạng diện rộng và Internet, giúp cung cấp dịch vụ băng thông rộng tốc độ cao. Với hơn 500.000 thuê bao FTTH, MAN-E là hạ tầng quan trọng để đáp ứng nhu cầu ngày càng tăng của khách hàng tại Hà Nội.

2. Công nghệ MPLS có vai trò gì trong mạng MAN-E?
   MPLS giúp tăng tốc độ chuyển tiếp gói tin bằng cách sử dụng nhãn, hỗ trợ QoS và khả năng mở rộng mạng. VNPT Hà Nội sử dụng MPLS để đảm bảo mạng MAN-E hoạt động ổn định và hiệu quả.

3. Giải pháp nâng cấp thiết bị Cisco 7600 lên Cisco 9000 có lợi ích gì?
   Giải pháp này giúp tăng băng thông, cải thiện hiệu suất xử lý lưu lượng, giảm thiểu sự cố và nâng cao chất lượng dịch vụ, phù hợp với sự phát triển nhanh của mạng và số lượng thuê bao.

4. Hệ thống giám sát mạng hiện tại có những hạn chế nào?
   Hệ thống giám sát chưa tối ưu, dẫn đến thời gian phát hiện và xử lý sự cố kéo dài, ảnh hưởng đến chất lượng dịch vụ. Việc triển khai công cụ giám sát hiện đại sẽ giúp cải thiện đáng kể hiệu quả quản lý mạng.

5. Tại sao cần chuẩn hóa QoS trên mạng MAN-E?
   QoS đảm bảo các dịch vụ như thoại, video và dữ liệu được ưu tiên xử lý đúng mức, giảm thiểu gián đoạn và mất gói tin, nâng cao trải nghiệm người dùng, đặc biệt với các dịch vụ Triple Play.

Kết luận

• Mạng MAN-E tại VNPT Hà Nội đã phát triển qua ba giai đoạn với sự mở rộng về thiết bị và công nghệ, đáp ứng nhu cầu ngày càng tăng của khách hàng.
• Công nghệ MPLS và EoMPLS được lựa chọn làm nền tảng chính, mang lại hiệu quả về băng thông và khả năng quản lý dịch vụ.
• Các thiết bị lõi hiện tại đã cũ, cần nâng cấp để đảm bảo hiệu suất và khả năng mở rộng mạng.
• Hệ thống giám sát và chính sách QoS cần được cải tiến để nâng cao chất lượng dịch vụ và giảm thiểu sự cố.
• Đề xuất các giải pháp nâng cấp thiết bị, triển khai giám sát hiện đại, chuẩn hóa QoS và mở rộng GPON sẽ giúp VNPT Hà Nội duy trì vị thế và nâng cao chất lượng dịch vụ mạng MAN-E trong tương lai.

Luận văn là tài liệu tham khảo quý giá cho các kỹ sư, nhà quản lý và nhà nghiên cứu trong lĩnh vực viễn thông, đồng thời là cơ sở để VNPT Hà Nội tiếp tục phát triển mạng MAN-E đáp ứng nhu cầu ngày càng cao của khách hàng. Đề nghị các đơn vị liên quan nhanh chóng triển khai các giải pháp đề xuất nhằm nâng cao hiệu quả vận hành mạng trong vòng 1-2 năm tới.

Trích đoạn nội dung tài liệu

Chương 1. Công nghệ mạng Ethernet đô thị Trình bày hai nội dung chính: Thứ nhất, khảo sát tổng quan về công nghệ mạng và xu hướng phát triển, cung cấp cái nhìn tổng quan về công nghệ mạng MAN-E về các mặt kiến trúc, dịch vụ, và xu hướng phát triển. Thứ hai, trình bày về các công nghệ ứng dụng cho mạng MAN-E. Mạng MAN-E của VNPT Hà Nội Chương 2 này đã trình bày khá đầy đủ, toàn diện về mạng MAN-E của VNPT Hà Nội theo từng thời kỳ phát triển, theo cấu trúc mạng, người đọc có thể nắm được khái quát các dịch vụ được VNPT Hà Nội cung cấp trên địa bàn thành phố.

Các giải pháp nâng cao chất lượng dịch vụ mạng MAN-E tại VNPT Hà Nội. Trên cơ sở đánh giá thực trạng mạng MAN-E của Viễn thông Hà Nội cũng như những khó khăn, vướng mắc thực tế đang tồn tại trong công việc chuyên môn tôi trực tiếp đang làm, dựa trên những kiến thức, kinh nghiệm của mình tôi mạnh dạn đưa ra những đề xuất nhằm hạn chế lỗi sự cố thường gặp, đồng thời đưa ra những giải pháp nâng cấp thiết bị và chuẩn hóa lại chất lượng dịch vụ trên mạng MAN-E. CÔNG NGHỆ MẠNG ETHERNET ĐÔ THỊ 1. Tổng quan về mạng MAN-E 1.

Giới thiệu chung về MAN-E Mạng Ethernet đô thị (MAN-E) là mạng sử dụng công nghệ Ethernet, kết nối các mạng cục bộ của các tổ chức và cá nhân với một mạng diện rộng WAN hay với Internet. Việc áp dụng công nghệ Ethernet vào mạng cung cấp dịch vụ mang lại nhiều lợi ích cho cả nhà cung cấp dịch vụ lẫn khách hàng. Bản thân công nghệ Ethernet đã trở nên quen thuộc trong những mạng LAN của doanh nghiệp trong nhiều năm qua; giá thành các bộ chuyển mạch Ethernet đã trở nên rất thấp; băng thông cho phép mở rộng với những bước nhảy tùy ý là những ưu thế tuyệt đối của Ethernet so với các công nghệ khác. Với những tiêu chuẩn đã và đang được thêm vào, Ethernet sẽ mang lại một giải pháp mạng có độ tin cậy, khả năng mở rộng và hiệu quả cao về chi phí đầu tư.

Ứng dụng mạng MAN-E Hệ thống mạng MAN-E hỗ trợ nhiều loại ứng dụng và dịch vụ thuộc thế hệ mạng kế tiếp NGN. Dưới đây là một số ứng dụng tiêu biểu: • Kết nối giữa các LAN • Truyền tải đa ứng dụng • Mạng riêng ảo Metro • Kết nối điểm - điểm tốc độ cao • Mạng lưu trữ • LAN Video/Video Training • CAD/CAM • Các ứng dụng sao lưu dự phòng • Truyền số liệu Y tế • Hình ảnh 13 • Scientific Modeling • Streaming Media • Server Backup • Các ứng dụng Back-end Server • Các ứng dụng lưu trữ (iSCSI) 1. Kiến trúc mạng MAN-E Theo định nghĩa của Metro Ethernet Forum tại MEF4 - Metro Ethernet Architecture Framework part 1, mạng Metro Ethernet sẽ được xây dựng theo 3 lớp: Lớp dịch vụ Ethernet - hỗ trợ những tính năng cơ bản của lớp; một hoặc nhiều lớp truyền tải dịch vụ; có thể bao gồm lớp dịch vụ ứng dụng hỗ trợ cho các ứng dụng trên nền lớp 2. Mô hình mạng theo các lớp dựa trên quan hệ client/server.

Bên cạnh đó, mỗi lớp mạng này có thể được thiết kế theo các mặt phẳng điều khiển, dữ liệu, quản trị trong từng lớp. Mô hình được mô tả như Hình 1.1: Mô hình mạng theo các lớp [1] 1. Lớp dịch vụ Ethernet (ETH layer) Lớp dịch vụ Ethernet có chức năng truyền tải các dịch vụ hướng kết nối chuyển mạch dựa trên địa chỉ MAC. Các bản tin Ethernet sẽ được truyền qua hệ 14 thống thông qua các giao diện hướng nội bộ, hướng bên ngoài được quy định rõ ràng, gắn với các điểm tham chiếu.

Lớp ETH cũng phải cung cấp được các khả năng về OAM, khả năng phát triển dịch vụ trong việc quản lý các dịch vụ Ethernet hướng kết nối. Tại các giao diện hướng bên ngoài của lớp ETH, các bản tin bao gồm: Ethernet unicast, multicast hoặc broadcast, tuân theo chuẩn IEEE 802. Lớp truyền tải dịch vụ Lớp truyền tải dịch vụ hỗ trợ kết nối giữa các phần tử của lớp ETH. Có thể sử dụng nhiều công nghệ khác nhau dùng để thực hiện việc hỗ trợ kết nối.

Một số ví dụ: IEEE 802.1, SONET/SDH, ATM VC, OTN ODUK, PDH DS1/E1, MPLS LSP… Các công nghệ truyền tải trên, đến lượt mình lại có thể do nhiều công nghệ khác hỗ trợ, cứ tiếp tục như vậy cho đến lớp vật lý như cáp quang, cáp đồng, không dây. Lớp dịch vụ ứng dụng Lớp dịch vụ ứng dụng hỗ trợ các dịch vụ sử dụng truyền tải trên nền mạng Ethernet của mạng MAN-E. Có nhiều dịch vụ trong đó bao gồm cả các việc sử dụng lớp ETH như một lớp TRAN cho các lớp khác như: IP, MPLS, PDH DS1/E1 … 1. Dịch vụ mạng MAN-E 1.

Tổng quan dịch vụ mạng MAN-E Bản thân Ethernet là cung cấp kết nối chứ không phải dịch vụ. Với sự xuất hiện các dịch vụ Metro Ethernet, các nhà cung cấp dịch vụ bắt đầu dùng công nghệ kết nối Ethernet để cung cấp các “dịch vụ” Ethernet. Vì vậy, các dịch vụ MAN-E cũng dùng tới thuật ngữ “thuộc tính dịch vụ” giống như các dịch vụ MAN/WAN.2: Mô hình dịch vụ MAN-E [2] 1. Các kiểu dịch vụ mạng MAN – E Các dịch vụ mạng MAN-E bao gồm: Dịch vụ kết nối: các loại dịch vụ kết nối tương ứng với các loại EVC kể trên : điểm - điểm (Point-to-Point), đa điểm - đa điểm (Multipoint-to-Multipoint), điểm - đa điểm (Point-to-Multipoint).

Dịch vụ ứng dụng: cung cấp các dịch vụ chất lượng cao, kết nối Gigabit giữa các doanh nghiệp, tích hợp trung tâm dữ liệu, kết nối doanh nghiệp với khách hàng và nhà cung cấp, thiết lập mạng riêng ảo, giải pháp lưu trữ và khôi phục thảm họa, truy cập Internet đảm bảo tốc độ multi-megabit, video conferencing & broadcast, điện thoại doanh nghiệp, tích hợp thoại - dữ liệu - hình ảnh, thay thế dịch vụ DS3, hỗ trợ các dịch vụ ghép kênh phân chia theo thời gian. Dịch vụ Triple Play: Truyền tải dữ liệu, thoại và phim ảnh trên một mạng IP với chất lượng cao. Dịch vụ di động: Cung cấp Wireless Backhaul, truy cập Wi-fi, cơ sở hạ tầng cho Wimax, 3G và wireless thế hệ sau, các dịch vụ dữ liệu thế hệ sau, ảnh phân giải cao, video không dây, gaming. Quản lí mạng MAN-E Hầu hết các thiết bị VNPT Hà Nội đều là của Cisco, vì vậy trong phần này sẽ tập trung trình bày hệ thống quản lý mạng NMS của Cisco.

Hệ điều hành Các kỹ thuật của Cisco đều được xây dựng dựa trên hệ điều hành mạng Cisco (IOS). Phần mềm IOS điều khiển quá trình định tuyến và chuyển mạch trên các thiết bị kết nối liên mạng. Cisco IOS cung cấp các dịch vụ mạng như sau : • Định tuyến và chuyển mạch; • Bảo mật cho việc truy cập vào tài nguyên mạng; • Mở rộng hệ thống mạng. Các chuẩn quản lí Giới thiệu chuẩn quản lí: OAM – Operation, Administration, Maintenance là khái ni ệm mô tả những công việc của nhà cung cấp dịch vụ khi quản trị hệ thống, dịch vụ từ xa.

Với giao thức OAM, các cảnh báo được thu thập kịp thời, khi có lỗi, nhà cung cấp có thể xác định, cô lập và xử lý nhanh chóng, cho phép quản lý các thiết bị, dịch vụ một cách hiệu quả. Quản lý mạng là các chức năng thuộc về lớp Quản lý trong mô hình phân lớp của mạng Metro Ethernet (Chương quản lý mạng sẽ tậptrung mô tả những hoạt động trên lớp thứ 3 – Management Plane và lớp Ethernet Services) Hình 1.3: Mô hình quản lí mạng NMS-EMS [1] 17 Chuẩn IEEE 802.1ag – CFM: Chuẩn IEEE802.1ag quy định các bản tin về quản lý lỗi bao gồm: • Bản tin kiểm tra tính kết nối–Continuity Check Message • Bản tin kiểm tra lặp–LoopbackMessage • Bản tin trả lời lặp–Loopback Reply • Bản tin dò vết–Linktrace Message • Bản tin trả lời dò vết–LinktraceMessage 1. Kết luận Mạng Metro Ethernet hiện đã và đang được phát triển rất mạnh bởi nhiều tổ chức chuẩn hóa như IETF, IEEE hay các hãng công nghệ. Tuy nhiên, tất cả các công nghệ đều phải tuân thủ các khuyến nghị của Metro Ethernet Forum.

Các khuyến nghị MEF1 cho đến MEF21 đã mô tả rất chi tiết các yêu cầu cho dịch vụ mạng Metro Ethernet, yêu cầu về mô hình phát triển mạng, quản trị hệ thống. Các công nghệ ứng dụng cho mạng Metro Ethernet có nhiều hướng phát triển nhưng tập trung chủ yếu vào các xu hướng: • Sử dụng MPLS với những cơ chế điều khiển lưu lượng để truyền tải các bản tin Ethernet. • Sử dụng Ethernet - điển hình là PBT - với những cải tiến về định tuyến, chất lượng dịch vụ để xây dựng mạng. Cải tiến MPLS để truyền tải dữ liệu mạng.

• Các ứng dụng, dịch vụ trên nền mạng Metro Ethernet có đặc điểm chung là băng thông rộng, tốc độ cao. Nhưng tựu chung lại đều quy về các loại hình điểm – điểm, đa điểm – đa điểm, sử dụng hạ tầng mạng cáp quang để đảm bảo về tốc độ, chất lượng dịch vụ. • Loại hình dịch vụ điểm – điểm tương ứng với các dịch vụ truyền thống như kênh thuê riêng, frame relay hoặc với những loại hình dịch vụ mới như Internet tốc độ cao, đa dịch vụ (Triple play). Ngoài ra, v ới khả năng tăng băng thông theo 1 Mbps, nhà cung cấp có thể đưa ra những dịch vụ phù hợp với yêu cầu của người dùng.

18 • Các dịch vụ trong MAN-E được đảm bảo chất lượng dịch vụ theo những cam kết chất lượng – Service Level Agree MAN-Et - SLA. Với những cam kết về CIR, PIR hoặc thời gian lỗi, chất lượng dịch vụ trong MAN-E cao hơn rất nhiều so với những mạng truyền thống như SONET/SDH. Công nghệ mạng MAN-E 1. Tổng quan về công nghệ mạng MAN -E Mạng MAN-E làm chức năng thu gom lưu lượng của các thiết bị mạng truy nhập (MSAN, IP-DSLAM), lưu lượng các khách hàng kết nối trực tiếp vào mạng MAN để chuyển tải lưu lượng trong nội tỉnh, đồng thời kế nối lên mạng trục IP/MPLS để chuyển lưu lượng đi liên tỉnh, quốc tế.

Các công nghệ cho mạng MAN-E hiện tại gồm có: • Công nghệ SDH-Công nghệ WDM • Công nghệ thuần Ethernet-Công nghệ MPLS • Công nghệ T-MPLS Việc lựa chọn công nghệ mạng để triển khai phụ thuộc vào rất nhiều yếu tố. Chương này sẽ trình bày các đặc điểm, ưu nhược điểm, khả năng áp dụng của từng công nghệ. Công nghệ WDM WDM là công nghệ truyền tải trên sợi quang đã xây dựng và phát triển từ những năm 90 của thế kỷ trước. WDM cho phép truyền tải các luồng thông tin số tốc độ rất cao (theo lý thuyết dung lượng truyển tải tổng cộng có thể đến hàng chục ngàn Gigabít/s).
