Tổng quan luận án

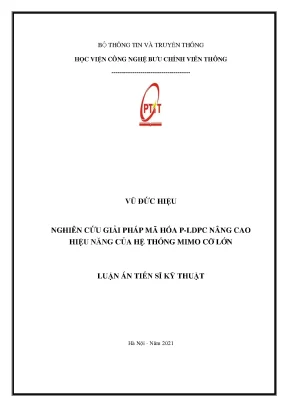

Luận án tiến sĩ kỹ thuật với đề tài "Nghiên cứu giải pháp mã hóa P-LDPC nâng cao hiệu năng của hệ thống MIMO cỡ lớn" được thực hiện bởi nghiên cứu sinh Vũ Đức Hiệu, chuyên ngành Kỹ thuật Viễn thông (mã số: 9.08), dưới sự hướng dẫn khoa học của TS. Nguyễn Văn Thủy (Học viện Công nghệ Bưu chính Viễn thông) và PGS. Nguyễn Hồng Quang (Học viện Kỹ thuật Mật mã), bảo vệ tại Học viện Công nghệ Bưu chính Viễn thông vào năm 2021.

Tính cấp thiết và khoảng trống nghiên cứu

Nhu cầu truyền thông vô tuyến di động gia tăng liên tục về số lượng thuê bao (đạt khoảng 5 tỷ thuê bao và ước tính đạt 6 tỷ vào năm 2025 theo thống kê của GSMA) cùng sự dịch chuyển từ dịch vụ thoại sang truyền dữ liệu dung lượng lớn thời gian thực. Các thế hệ mạng không dây đặt ra những yêu cầu khắt khe về tốc độ truyền dẫn và độ trễ xử lý:

  • Mạng 4G yêu cầu tốc độ 100 Mbps với độ trễ xử lý 10 ms.
  • Mạng 5G yêu cầu tốc độ 20 Gb/s với độ trễ 1 ms.
  • Tầm nhìn mạng 6G đặt mục tiêu tốc độ vượt 1 Tb/s và độ trễ chỉ còn 10–100 µs.

Để đáp ứng các tiêu chuẩn này, công nghệ đa đầu vào đa đầu ra cỡ lớn (Large-Scale MIMO / Massive MIMO) với hàng chục đến hàng trăm ăng-ten kết hợp cùng kỹ thuật mã hóa sửa lỗi kênh tiệm cận dung lượng Shannon (như LDPC, Polar) được đưa vào chuẩn hóa. Tuy nhiên, việc tăng số lượng ăng-ten ở trạm thu phát dẫn đến hai thách thức kỹ thuật lớn:

  1. Mức tiêu thụ công suất ở khối cao tần (RF) tỷ lệ thuận với độ phân giải của bộ chuyển đổi tương tự sang số (ADC). Khi hạ thấp độ phân giải của bộ ADC để tiết kiệm năng lượng, méo dạng phi tuyến và nhiễu lượng tử hóa xuất hiện làm suy giảm chất lượng tín hiệu băng tần gốc.
  2. Độ phức tạp tính toán của các thuật toán tách sóng MIMO truyền thống tăng vọt theo số lượng ăng-ten, gây cản trở khả năng xử lý thời gian thực.

Khoảng trống nghiên cứu được tác giả xác định là: các nghiên cứu về việc kết hợp giữa họ mã Protograph LDPC (P-LDPC) với kênh MIMO cỡ lớn sử dụng bộ chuyển đổi ADC có độ phân giải thấp chưa được khảo sát đầy đủ và hệ thống hóa trong các công trình trong nước cũng như quốc tế.

Mục tiêu nghiên cứu

Luận án xác định ba mục tiêu nghiên cứu cụ thể:

  1. Tìm giải pháp tách sóng tín hiệu MIMO cỡ lớn có độ phức tạp thấp và hoạt động hiệu quả khi kết hợp với mã Protograph LDPC.
  2. Thiết lập quy trình thiết kế mã Protograph LDPC cho kênh MIMO cỡ lớn.
  3. Đánh giá và phân tích hiệu năng của hệ thống MIMO cỡ lớn với bộ chuyển đổi tương tự sang số (ADC) có độ phân giải thấp.

Đối tượng và phạm vi nghiên cứu

  • Đối tượng nghiên cứu: Hệ thống truyền dẫn MIMO cỡ lớn với số lượng ăng-ten phát và thu từ 10 đến 100; bộ chuyển đổi tín hiệu tương tự sang số (ADC) độ phân giải thấp từ 2 đến 5 bit; mã kiểm tra chẵn lẻ mật độ thấp đồ thị nhỏ (Protograph LDPC - P-LDPC) nhằm nâng cao hiệu năng sửa sai tiệm cận giới hạn Shannon.
  • Phạm vi nghiên cứu: Mô hình kết nối điểm - điểm (point-to-point) trên kênh truyền thống kê pha-đinh Rayleigh; phương thức điều chế khóa dịch pha nhị phân (BPSK); giả định máy thu biết đầy đủ thông tin trạng thái kênh (CSI); số lượng ăng-ten khảo sát từ $10 \times 10$ đến $100 \times 100$. Các phương thức điều chế bậc cao (QAM) và mô hình đa người dùng nằm ngoài phạm vi khảo sát của luận án.

Tổng quan tài liệu và vị trí của luận án

Luận án tổng hợp và hệ thống hóa các hướng nghiên cứu nền tảng và chuyên sâu trong lĩnh vực lý thuyết thông tin, mã hóa kênh và xử lý tín hiệu MIMO:

Hướng nghiên cứu Tác giả, công trình và năm Nội dung và kết quả chính được điểm lại
Lý thuyết thông tin & Giới hạn dung lượng C. E. Shannon (1948) Thiết lập định lý phân tách mã hóa nguồn/kênh và công thức tính dung lượng kênh $C = \frac{1}{2}\log_2(1 + \bar{\gamma})$ trên kênh AWGN.
Mã hóa kênh tiệm cận dung lượng C. Berrou và cộng sự (ICC 1993) Phát minh mã Turbo với cấu trúc ghép song song và bộ giải mã lặp, đạt $BER = 10^{-5}$ tại $E_b/N_0 = 0,7$ dB ($K_c = 65536$ bit, 18 vòng lặp), tiệm cận giới hạn Shannon nhưng gặp hiện tượng sàn lỗi (error-floor).
Mã kiểm tra chẵn lẻ mật độ thấp R. Gallager (1962); D. J. C. MacKay và R. M. Neal (1996) Đề xuất mã LDPC với ma trận kiểm tra $\mathbf{H}_c$ thưa và giải thuật giải mã tổng-tích (Sum-Product / Belief Propagation) trên đồ thị Tanner.
Mã Protograph LDPC đục lỗ D. Divsalar và cộng sự (2006, 2009); T. V. Nguyen và cộng sự (2012) Thiết kế họ mã AR4JA và các cấu trúc ma trận cơ sở $4 \times 7$ đục lỗ, đạt khoảng cách tăng trưởng tuyến tính và ngưỡng giải mã 0,395 dB trên kênh BI-AWGN (cách giới hạn Shannon 0,208 dB) nhưng đòi hỏi số vòng lặp giải mã lớn.
Mã Protograph LDPC không đục lỗ D. Uchikawa và cộng sự (2011) Thiết kế cấu trúc ma trận cơ sở $4 \times 8$ không đục lỗ, đạt ngưỡng giải mã 0,501 dB, cải thiện tốc độ hội tụ và giảm số vòng lặp giải mã so với mã đục lỗ.
Kỹ thuật truyền dẫn MIMO S. M. Alamouti (1998); V. Tarokh và cộng sự (1999); I. E. Telatar (1999) Đề xuất mã khối không gian - thời gian (STBC) $2 \times 2$ và chứng minh dung lượng kênh MIMO tăng tuyến tính theo số ăng-ten $C \approx \min(M, N)\log_2 \bar{\gamma}$.
Hệ thống MIMO với ADC phân giải thấp J. Choi và cộng sự (2016); J. Zhang và cộng sự (2016) Ứng dụng mô hình nhiễu lượng tử hóa cộng (AQNM) để phân tích dung lượng và hiệu năng của máy thu Massive MIMO sử dụng ADC 1-bit đến vài bit.

Vị trí của luận án: Luận án kế thừa mô hình mã Protograph LDPC và lý thuyết lượng tử hóa AQNM, từ đó đề xuất cấu trúc máy thu tích hợp dựa trên giản đồ Tanner hai lớp và thuật toán lan truyền tin cậy, đồng thời xây dựng công cụ giải tích ngưỡng LS-MIMO-PEXIT phục vụ thiết kế ma trận mã hóa tối ưu riêng cho kênh LS-MIMO có bộ ADC phân giải thấp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết và mô hình giải tích

  1. Lý thuyết thông tin và mã hóa: Định lý tách nguồn - kênh của Shannon, hàm tốc độ - méo dạng $R(D)$ cho nguồn liên tục Gauss $R(D) = \frac{1}{2}\log_2(\sigma^2/D)$, mối liên hệ giữa ma trận sinh $\mathbf{G}_c$ và ma trận kiểm tra chẵn lẻ $\mathbf{H}_c$ qua điều kiện trực giao $\mathbf{G}_c \mathbf{H}_c^T = \mathbf{0}$.
  2. Mô hình kênh truyền sóng LS-MIMO: Mô hình kênh không gian phức $\mathbb{C}^{N \times M}$ với $M$ ăng-ten phát và $N$ ăng-ten thu: $$\mathbf{y} = \mathbf{H}\mathbf{x} + \mathbf{w}$$ Trong đó $\mathbf{H} \in \mathbb{C}^{N \times M}$ gồm các hệ số kênh fading Rayleigh độc lập phân bố theo $\mathcal{CN}(0,1)$, $\mathbf{x}$ là vector tín hiệu điều chế BPSK phát đi, $\mathbf{w} \sim \mathcal{CN}(0, \sigma^2 \mathbf{I}_N)$ là vector nhiễu Gauss trắng cộng (AWGN).
  3. Mô hình lượng tử hóa AQNM (Additive Quantization Noise Model): Tín hiệu sau khi qua bộ chuyển đổi ADC độ phân giải $Q$-bit được mô hình hóa tuyến tính: $$\mathbf{y}_q = \alpha_q \mathbf{y} + \mathbf{w}_q = \alpha_q \mathbf{H}\mathbf{x} + \alpha_q \mathbf{w} + \mathbf{w}_q$$ Trong đó hệ số suy giảm tín hiệu $\alpha_q = 1 - \rho$, với $\rho = \frac{\mathbb{E}{|\mathbf{y} - \mathbf{y}_q|^2}}{\mathbb{E}{|\mathbf{y}|^2}}$ là nghịch đảo tỷ số tín hiệu trên nhiễu lượng tử, và $\mathbf{w}_q$ là vector nhiễu lượng tử hóa cộng không tương quan với $\mathbf{y}$. Mối quan hệ giữa độ phân giải $Q$ và hệ số suy hao lượng tử $\varphi$ được xác định theo lý thuyết lượng tử hóa tối ưu Max-Lloyd.
  4. Giản đồ Tanner hai lớp và giải thuật tổng - tích: Biểu diễn tương tác giải mã qua các giá trị tỷ lệ xác suất logarit (LLR) giữa các nút quan sát (Observation Nodes - ON), nút ký hiệu (Symbol Nodes - SN), nút biến (Variable/Bit Nodes - VN) và nút kiểm tra (Check Nodes - CN).
  5. Kỹ thuật truyền thông tin tương hỗ PEXIT (Protograph Extrinsic Information Transfer): Sử dụng các hàm xấp xỉ thông tin tương hỗ $J(\cdot)$ và $J^{-1}(\cdot)$ để theo dõi sự tiến triển của mật độ thông tin mềm qua các vòng lặp, từ đó xác định ngưỡng giải mã $(E_b/N_0)_{th}$.

Phương pháp nghiên cứu

  • Phương pháp mô hình hóa toán học thống kê: Xây dựng biểu thức tường minh cho các luồng thông tin tương hỗ chuyển tiếp và luồng thông tin ngược trên giản đồ Tanner liên hợp; tính toán phân bố mật độ xác suất (PDF) của các giá trị L-value tại đầu ra của bộ tách sóng.
  • Phương pháp mô phỏng số Monte Carlo: Thiết lập môi trường mô phỏng kiểm chứng các phân tích lý thuyết, khảo sát các chỉ số tỷ lệ lỗi bit (BER) và tỷ lệ lỗi khung (FER) theo các tham số: số lượng ăng-ten ($M \times N \in {10 \times 10, 10 \times 20, 10 \times 30, 20 \times 20, 30 \times 30, 100 \times 100}$), độ phân giải ADC ($Q \in {2, 3, 4, 5}$ bit), số vòng lặp giải mã ($I_{ter} \in [10, 50]$), và độ dài khối thông tin ($K_c \in [120, 9600]$ bit).

Nội dung chính theo từng chương

Chương 1: Tổng quan về kênh truyền dẫn MIMO và mã Protograph LDPC

Chương 1 hệ thống hóa các kiến thức cơ sở về hệ thống thông tin số, mã hóa kênh và truyền dẫn đa ăng-ten:

  • Phân tích định lý Shannon về dung lượng kênh và giới hạn mã hóa nguồn/kênh. Trình bày chi tiết mã Turbo và hiện tượng sàn lỗi ở mức SNR cao.
  • Trình bày cấu trúc mã LDPC, giản đồ Tanner gồm nút bit và nút kiểm tra, thuật toán giải mã tổng - tích (Sum-Product Algorithm - SPA) trên miền LLR với công thức tính thông tin bên ngoài: $$E_{j,i} = 2 \tanh^{-1} \left( \prod_{i' \in B_j, i' \neq i} \tanh(M_{j,i'}/2) \right)$$ $$M_{j,i} = R_i + \sum_{j' \in A_i, j' \neq j} E_{j',i}$$
  • Phân tích cơ chế tạo mã Protograph LDPC từ ma trận cơ sở $\mathbf{B}$ kích thước $S \times P$ thông qua hai bước: sao chép đồ thị cơ sở $N_{copy}$ lần và hoán vị cạnh (edge permutation/lifting).
  • Khảo sát các họ mã tiêu biểu:
    • Mã đục lỗ: Cấu trúc AR4JA và mã Code 1 ($4 \times 7$) có ma trận $\mathbf{B}_{Code1}$ với ngưỡng giải mã 0,395 dB trên kênh BI-AWGN.
    • Mã không đục lỗ: Mã Code 2 ($4 \times 8$) có ma trận $\mathbf{B}_{Code2}$ với ngưỡng giải mã 0,501 dB, cho tốc độ hội tụ nhanh hơn khi số vòng lặp giải mã bị giới hạn.
  • Trình bày mô hình hệ thống MIMO, cấu trúc không gian - thời gian Alamouti $2 \times 2$ STBC và công thức tính dung lượng kênh ergodic $C = \mathbb{E}_{\mathbf{H}} \left{ \log_2 \left| \mathbf{I}_N + \frac{\bar{\gamma}}{M} \mathbf{H}\mathbf{H}^H \right| \right}$, chứng minh dung lượng tăng tuyến tính theo $\min(M,N)$ ở mức SNR cao.

Chương 2: Tách sóng tín hiệu cho kênh LS-MIMO dựa trên thuật toán lan truyền tin cậy

Chương 2 tập trung giải quyết bài toán tách sóng tín hiệu cho hệ thống MIMO cỡ lớn có bộ ADC phân giải thấp ở phía thu:

  • Thiết lập mô hình kênh LS-MIMO kết hợp mô hình nhiễu lượng tử hóa cộng AQNM.
  • Xây dựng thuật toán tách sóng tín hiệu dựa trên thuật toán truyền lan độ tin cậy (Belief Propagation - BP) biểu diễn qua giản đồ Tanner kết nối giữa các nút quan sát (ON) và nút ký hiệu (SN).
  • Thiết lập quy tắc cập nhật thông tin:
    • Cập nhật thông tin tại nút quan sát thứ $n$ ($\text{ON}_n$) truyền đến nút ký hiệu thứ $m$ ($\text{SN}m$) qua giá trị $\alpha{n,m}$.
    • Cập nhật thông tin tại nút ký hiệu thứ $m$ ($\text{SN}_m$) truyền đến nút quan sát thứ $n$ ($\text{ON}n$) qua giá trị $\beta{m,n}$.
    • Đưa vào hệ số suy giảm $\varepsilon = 0,2$ trong quá trình lặp để kiểm soát tốc độ hội tụ và tránh hiện tượng dao động của thuật toán tách sóng.
  • Kết quả mô phỏng BER:
    • Khảo sát trên các cấu hình $10 \times 10, 10 \times 20, 10 \times 30$ với bộ ADC từ 2-bit đến 5-bit.
    • Kết quả cho thấy khi tăng độ phân giải từ 2-bit lên 3-bit, hiệu năng BER cải thiện rõ rệt; từ 4-bit đến 5-bit, đường cong BER tiệm cận rất gần với trường hợp bộ ADC có độ phân giải vô hạn (lý tưởng).
    • Tăng số lượng ăng-ten thu (ví dụ từ $10 \times 10$ lên $10 \times 30$) giúp bù đắp đáng kể tổn hao hiệu năng do méo lượng tử hóa của bộ ADC gây ra.

Chương 3: Thiết kế mã Protograph LDPC cho kênh LS-MIMO

Chương 3 đề xuất giải pháp thiết kế tối ưu ma trận cơ sở P-LDPC tương thích với kênh LS-MIMO:

  • Xây dựng mô hình máy thu kết hợp tách sóng và giải mã lặp dựa trên giản đồ Tanner hai lớp (biểu đồ ghép chung bộ tách sóng MIMO và bộ giải mã kênh LDPC).
  • Đề xuất thuật toán LS-MIMO-PEXIT để phân tích sự dịch chuyển thông tin tương hỗ giữa hai lớp đồ thị:
    • Tính toán hàm phân bố mật độ xác suất (PDF) của các giá trị L-value đầu ra bộ tách sóng.
    • Theo dõi luồng thông tin tương hỗ chuyển tiếp và luồng thông tin tương hỗ phản hồi qua các hàm xấp xỉ $J(\cdot)$ và $J^{-1}(\cdot)$.
  • Thiết lập quy trình tối ưu hóa hai bước để tìm kiếm ma trận cơ sở $\mathbf{B}$ kích thước nhỏ:
    • Tối thiểu hóa ngưỡng giải mã lặp $(E_b/N_0)_{th}$ thông qua giải thuật tìm kiếm trong không gian ma trận ứng viên.
    • Áp dụng kỹ thuật nâng đồ thị (graph lifting) bằng thuật toán hoán vị cạnh để tạo ma trận kiểm tra chẵn lẻ có chiều dài khối mong muốn.
  • Kết quả đánh giá: So sánh hiệu năng FER và BER của mã P-LDPC đề xuất với mã chuẩn AR3A ở tốc độ mã $R = 1/2$, chiều dài khối 2400 bit và 4800 bit, số lần lặp 20 và 50 trên các cấu hình MIMO $10 \times 10$ và $100 \times 100$. Mã tối ưu đề xuất đạt mức cải thiện độ lợi SNR từ 0,2 dB đến 0,5 dB tại vùng thác lỗi so với các mã không được tối ưu riêng cho kênh MIMO.

Chương 4: Phân tích hiệu năng của hệ thống LS-MIMO với bộ ADC có độ phân giải thấp

Chương 4 hoàn thiện quy trình phân tích và đánh giá toàn diện hệ thống LS-MIMO kết hợp bộ ADC phân giải thấp và mã Protograph LDPC:

  • Xây dựng mô hình kênh truyền thông mã hóa hoàn chỉnh: nguồn tin $\to$ bộ mã hóa P-LDPC $\to$ điều chế BPSK $\to$ kênh pha-đinh Rayleigh MIMO $\to$ bộ lượng tử hóa ADC $Q$-bit $\to$ bộ thu giải mã và tách sóng kết hợp trên giản đồ hai lớp.
  • Thiết lập chi tiết 5 bước truyền thông tin trong thuật toán lặp:
    1. Thông tin truyền từ nút quan sát (ON) đến nút ký hiệu (SN).
    2. Thông tin truyền từ nút biến (VN) đến nút kiểm tra (CN).
    3. Thông tin truyền từ nút kiểm tra (CN) đến nút biến (VN).
    4. Thông tin phản hồi từ nút ký hiệu (SN) đến nút quan sát (ON).
    5. Tính toán thông tin xác suất hậu nghiệm (APP) và LLR tổng hợp $\Gamma$ để đưa ra quyết định bit.
  • Phát triển thuật toán PEXIT mở rộng tính toán ngưỡng giải mã lý thuyết $(E_b/N_0)_{th}$ cho kênh LS-MIMO có lượng tử hóa thấp với hệ số $\varphi$.
  • Đánh giá hiệu năng của các họ mã phổ biến (AR3A, AR3AR) qua các tham số hệ thống:
Tham số khảo sát Dải giá trị trong luận án Kết quả và quy luật rút ra từ mô phỏng & giải tích
Cấu hình MIMO ($M \times N$) $10 \times 10$ đến $10 \times 80$, $100 \times 100$ Tăng số ăng-ten thu $N$ làm giảm mạnh ngưỡng giải mã $(E_b/N_0)_{th}$ và cải thiện BER.
Độ phân giải ADC ($Q$) 2-bit, 3-bit, 4-bit, 5-bit ADC 3-bit và 4-bit đạt sự cân bằng tối ưu giữa việc giảm tiêu thụ điện năng và duy trì hiệu năng gần sát mức lý tưởng.
Tỷ lệ mã ($R$) $1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10$ Ngưỡng giải mã tăng dần khi tỷ lệ mã tăng; mã AR3A duy trì độ dốc thác lỗi tốt ở dải tỷ lệ mã từ $1/2$ đến $3/4$.
Số vòng lặp ($I_{ter}$) 10 đến 50 lần lặp Hiệu năng cải thiện đáng kể từ 10 đến 20 lần lặp; từ 30 đến 50 lần lặp, mức độ cải thiện bão hòa dần.
Độ dài khối ($K_c$) 120 bit đến 9600 bit Độ dài khối 9600 bit đạt hiệu năng tiệm cận sát ngưỡng giải mã lý thuyết tính từ PEXIT, không xuất hiện sàn lỗi ở mức $\text{BER} = 10^{-5}$.

Kết quả và những đóng góp mới

Luận án nêu các đóng góp mới về lý luận và kỹ thuật xử lý tín hiệu:

  1. Xây dựng bộ tách sóng tín hiệu MIMO cỡ lớn cho máy thu sử dụng bộ ADC độ phân giải thấp: Phát triển thuật toán tách sóng dựa trên giản đồ Tanner và giải thuật lan truyền độ tin cậy (BP) kết hợp hệ số suy giảm $\varepsilon = 0,2$, giúp giảm độ phức tạp tính toán so với các thuật toán tách sóng tối ưu MAP/ML trong khi vẫn đảm bảo độ tin cậy của thông tin mềm đầu ra (công bố tại công trình [CT1], trình bày ở Chương 2).
  2. Đề xuất mô hình giản đồ Tanner kép và công cụ thiết kế mã LS-MIMO-PEXIT: Thiết lập mô hình đồ thị hai lớp mô tả sự tương tác lặp giữa bộ tách sóng MIMO và bộ giải mã kênh LDPC. Xây dựng thuật toán LS-MIMO-PEXIT cho phép giải tích sự tiến triển thông tin tương hỗ, từ đó tối ưu hóa cấu trúc ma trận cơ sở P-LDPC đạt ngưỡng giải mã thấp cho các cấu hình MIMO cỡ lớn (công bố tại công trình [CT3], trình bày ở Chương 3).
  3. Thiết lập thuật toán giải tích và đánh giá hiệu năng hệ thống Massive MIMO với ADC phân giải thấp: Hoàn thiện thuật toán xử lý tín hiệu trên giản đồ Tanner liên hợp cho trường hợp tín hiệu thu bị méo lượng tử hóa. Xây dựng công cụ tính ngưỡng giải mã PEXIT có xét đến mô hình nhiễu AQNM, phục vụ đánh giá và lựa chọn cấu hình mã Protograph LDPC tối ưu cho các hệ thống MIMO cỡ lớn tiết kiệm năng lượng (công bố tại các công trình [CT2], [CT4], trình bày ở Chương 4).

Kiến nghị và giải pháp kỹ thuật đề xuất

  • Trong thiết kế phần cứng máy thu trạm gốc Massive MIMO, nên áp dụng bộ chuyển đổi ADC có độ phân giải 3-bit hoặc 4-bit kết hợp với thuật toán tách sóng BP và mã Protograph LDPC. Cấu hình này giúp cắt giảm công suất tiêu thụ của khối RF mà không làm suy giảm nghiêm trọng chất lượng truyền dẫn.
  • Ứng dụng công cụ LS-MIMO-PEXIT trong quá trình thiết kế mã hóa kênh để lựa chọn ma trận cơ sở phù hợp với số lượng ăng-ten phát/thu và số vòng lặp cho phép của hệ thống thực tế.

Hạn chế và hướng nghiên cứu tiếp

Hạn chế của đề tài

  • Nghiên cứu tập trung vào phương thức điều chế BPSK; chưa mở rộng đánh giá định lượng trên các điều chế biên độ cầu phương bậc cao (QAM).
  • Khảo sát giới hạn trên mô hình kênh pha-đinh Rayleigh điểm - điểm độc lập thống kê; chưa xét đến tương quan không gian giữa các phần tử ăng-ten hoặc các mô hình kênh đa truy cập đường lên (UL-MAC) phức tạp.
  • Không gian tìm kiếm ma trận cơ sở trong thuật toán tối ưu hóa mã còn bị giới hạn bởi độ phức tạp tính toán khi số lượng nút kiểm tra và nút biến tăng lên.

Hướng phát triển tiếp theo

Luận án xác định ba hướng nghiên cứu tiếp theo (trang 115–116):

  1. Giảm độ phức tạp của thuật toán tìm kiếm mã Protograph LDPC: Nghiên cứu các thuật toán tối ưu hóa heuristic hoặc giải thuật tìm kiếm nhanh nhằm giảm không gian tìm kiếm ma trận cơ sở kích thước lớn.
  2. Thực hiện việc thiết kế mã Protograph LDPC cho bộ chuyển đổi ADC 1-bit: Xây dựng mô hình toán học và tối ưu hóa ma trận cơ sở chuyên biệt cho trường hợp lượng tử hóa cực hạn 1-bit ở máy thu.
  3. Nghiên cứu thiết kế mã Protograph LDPC cho các mô hình kênh phức tạp hơn: Mở rộng nghiên cứu cho các mô hình kênh vô tuyến có tương quan không gian, kênh truyền dẫn đa người dùng (Multi-User Massive MIMO), kênh đa truy cập không trực giao (NOMA) và các bậc điều chế bậc cao (QAM).

Giá trị tham khảo

Luận án mang lại giá trị tham khảo cụ thể cho các nhóm đối tượng học thuật và kỹ thuật:

  • Nghiên cứu sinh, học viên cao học và giảng viên ngành Kỹ thuật Viễn thông, Xử lý tín hiệu:
    • Cung cấp tài liệu tham khảo có hệ thống về quy trình giải mã tổng - tích, kỹ thuật thiết kế mã Protograph LDPC (cả dạng đục lỗ và không đục lỗ), và phương pháp lập biểu đồ PEXIT.
    • Phương pháp xây dựng giản đồ Tanner hai lớp (joint detector-decoder Tanner graph) là tài liệu mẫu cho các nghiên cứu về xử lý lặp (turbo/iterative processing) ở lớp vật lý.
  • Kỹ sư R&D và chuyên gia thiết kế hệ thống thông tin vô tuyến (5G/6G):
    • Cung cấp số liệu định lượng về sự đánh đổi giữa số lượng ăng-ten, độ phân giải bộ ADC (2–5 bit) và hiệu năng thu BER/FER, hỗ trợ lựa chọn tham số tối ưu cho các khối RF và băng tần gốc trong trạm thu phát Massive MIMO.
    • Các bảng ngưỡng giải mã lặp $(E_b/N_0)_{th}$ và các cấu trúc ma trận cơ sở tối ưu là cơ sở dữ liệu hữu ích cho việc triển khai thuật toán trên chip xử lý tín hiệu số (DSP/FPGA).

Câu hỏi thường gặp

1. Tại sao luận án lựa chọn họ mã Protograph LDPC thay vì mã LDPC thông thường hoặc mã Turbo?

Mã Protograph LDPC là một tập con có cấu trúc của mã LDPC, được sinh ra từ một ma trận cơ sở kích thước nhỏ thông qua thao tác sao chép và hoán vị cạnh. Cấu trúc này mang lại ba ưu điểm lớn:

  1. Thu nhỏ không gian tìm kiếm tối ưu hóa, cho phép thiết kế ma trận mã hóa nhanh chóng trên máy tính thông thường.
  2. Đạt hiệu năng sửa sai tiệm cận giới hạn Shannon và không xuất hiện hiện tượng sàn lỗi ở mức BER thấp như mã Turbo.
  3. Cấu trúc chuẩn hóa giúp giảm độ phức tạp phần cứng khi hiện thực hóa thuật toán giải mã song song trên phần cứng viễn thông.

2. Mô hình AQNM được áp dụng trong luận án như thế nào để xử lý ảnh hưởng của bộ ADC phân giải thấp?

Mô hình nhiễu lượng tử hóa cộng (AQNM) được sử dụng để tuyến tính hóa quá trình lượng tử hóa phi tuyến của bộ ADC $Q$-bit. Tín hiệu lượng tử hóa được biểu diễn qua công thức $\mathbf{y}_q = \alpha_q \mathbf{y} + \mathbf{w}_q$, trong đó $\alpha_q = 1 - \rho$ là hệ số suy giảm tín hiệu và $\mathbf{w}_q$ là vector nhiễu lượng tử cộng có phương sai phụ thuộc vào công suất tín hiệu thu và tham số $\rho$. Nhờ mô hình này, tác giả thiết lập được các biểu thức toán học giải tích cho luồng thông tin LLR mà không cần mô phỏng phi tuyến phức tạp.

3. Nguyên lý và vai trò của giản đồ Tanner kép (hai lớp) trong luận án là gì?

Giản đồ Tanner kép kết hợp hai lớp đồ thị: lớp 1 đại diện cho quan hệ giữa các nút quan sát (ON) và nút ký hiệu (SN) của kênh truyền MIMO, lớp 2 đại diện cho quan hệ giữa các nút biến (VN) và nút kiểm tra (CN) của bộ mã hóa LDPC. Hai lớp này trao đổi thông tin mềm (LLR) qua lại theo nguyên lý truyền lan độ tin cậy (BP). Cấu trúc này cho phép bộ tách sóng và bộ giải mã hỗ trợ lẫn nhau qua từng vòng lặp, giúp máy thu khôi phục chính xác tín hiệu ngay cả khi kênh truyền có mức nhiễu lượng tử hóa cao do ADC phân giải thấp.

4. Kết quả nghiên cứu đưa ra khuyến nghị gì về độ phân giải ADC tối ưu cho hệ thống LS-MIMO?

Kết quả giải tích và mô phỏng trên các cấu hình từ $10 \times 10$ đến $100 \times 100$ chỉ ra rằng:

  • Bộ ADC 2-bit chịu tổn hao hiệu năng đáng kể do méo lượng tử hóa lớn.
  • Khi tăng lên 3-bit hoặc 4-bit, đường cong hiệu năng BER cải thiện rõ rệt và tiệm cận rất gần với hiệu năng của bộ ADC lý tưởng (độ phân giải vô hạn).
  • Do đó, mức phân giải 3-bit hoặc 4-bit là điểm cân bằng tối ưu giữa việc tiết kiệm năng lượng khối RF và duy trì chất lượng đường truyền.

5. Thuật toán LS-MIMO-PEXIT đóng vai trò gì trong quy trình thiết kế mã của luận án?

LS-MIMO-PEXIT là công cụ giải tích mở rộng từ phương pháp PEXIT truyền thống, cho phép tính toán vết tiến triển thông tin tương hỗ giữa bộ tách sóng MIMO và bộ giải mã LDPC. Dựa trên hàm mật độ xác suất (PDF) của các giá trị L-value và các phép xấp xỉ $J(\cdot)$, thuật toán này tính toán chính xác ngưỡng giải mã lý thuyết $(E_b/N_0)_{th}$ của từng cấu trúc ma trận cơ sở ứng viên mà không cần thực hiện mô phỏng Monte Carlo tốn thời gian, từ đó hỗ trợ tìm kiếm ma trận mã hóa tối ưu cho từng cấu hình ăng-ten cụ thể.

Kết luận

Luận án tiến sĩ của tác giả Vũ Đức Hiệu đã giải quyết trọn vẹn bài toán nâng cao hiệu năng hệ thống truyền dẫn MIMO cỡ lớn có sử dụng bộ chuyển đổi ADC độ phân giải thấp (2–5 bit) thông qua giải pháp mã hóa kênh Protograph LDPC. Bằng việc xây dựng thành công bộ tách sóng dựa trên thuật toán lan truyền tin cậy, mô hình giản đồ Tanner kép và công cụ giải tích LS-MIMO-PEXIT, công trình đã thiết lập cơ sở lý thuyết và phương pháp thiết kế mã hóa tối ưu cho các máy thu đa ăng-ten tiết kiệm năng lượng. Các kết quả giải tích và mô phỏng số đóng góp giá trị khoa học và thực tiễn cho việc phát triển lớp vật lý trong các hệ thống thông tin vô tuyến thế hệ mới 5G và 6G.
