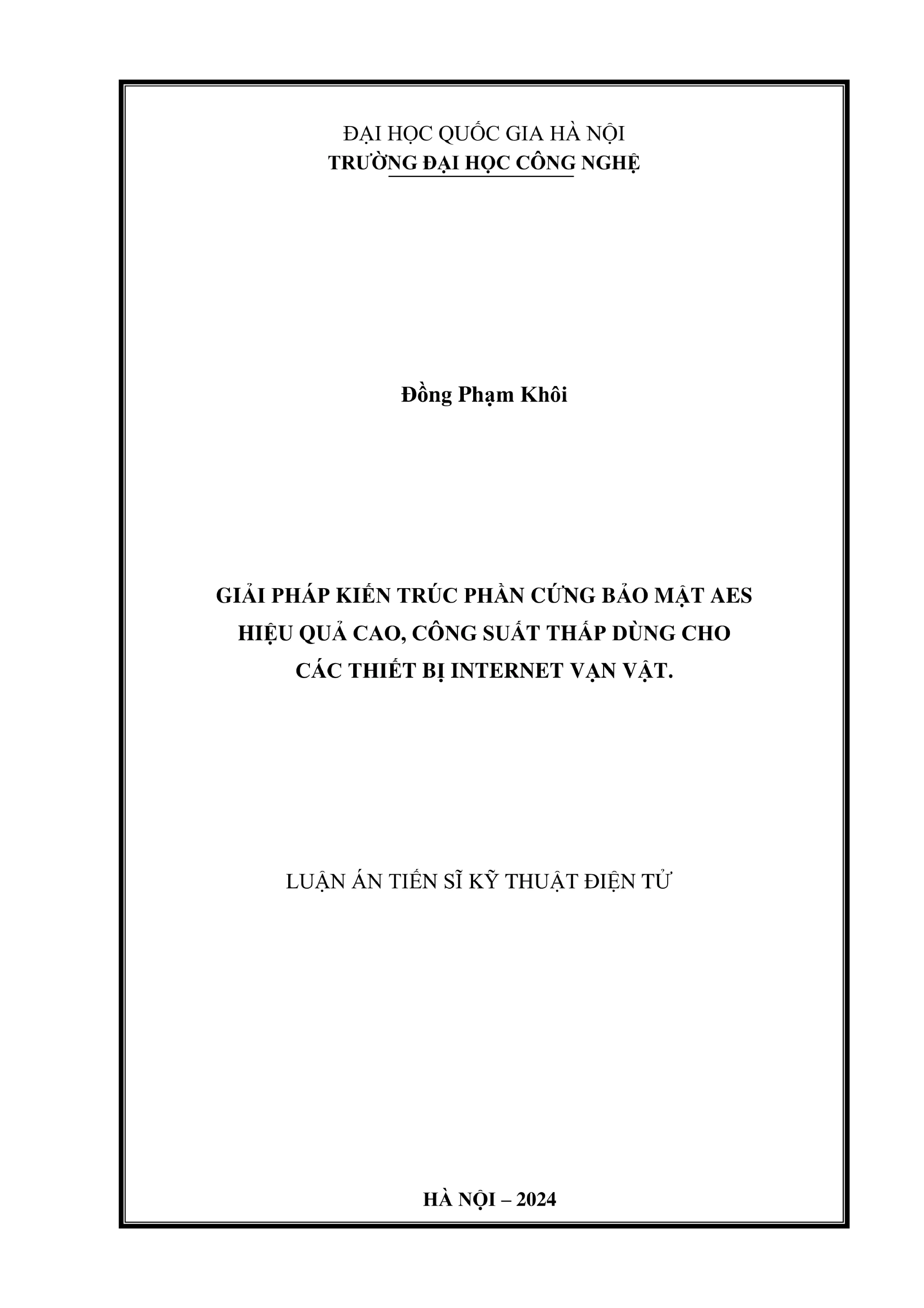

Tổng quan về luận án
Sự bùng nổ của mạng lưới Internet vạn vật (IoT) trong các hạ tầng thông minh, thành phố thông minh, công nghiệp 4.0 và chăm sóc sức khỏe đã tạo ra thách thức lớn về an toàn thông tin. Báo cáo của Dự án An toàn Ứng dụng Web Mở (OWASP) chỉ ra rằng: "có tới gần 3/4 thiết bị IoT có nguy cơ bị tin tặc tấn công và xâm hại" và "70% thiết bị thường xuyên sử dụng dịch vụ mạng không được mã hóa, thông tin truyền đi dưới dạng thông tin văn bản đơn giản". Trong bối cảnh này, các thiết bị biên giàu tài nguyên như IoT gateway, thiết bị định tuyến và máy chủ truyền thông thời gian thực đòi hỏi năng lực bảo mật đạt cấp độ Terabit nhưng phải tối ưu hóa năng lượng nghiêm ngặt.
Khoảng trống nghiên cứu then chốt nằm ở sự đánh đổi phức tạp giữa thông lượng xử lý, độ trễ truyền gói và công suất tiêu thụ của các bộ gia tốc mật mã phần cứng. Các giải pháp mã hóa phần mềm hoặc mạch đơn lõi truyền thống chịu giới hạn vật lý về tần số xung nhịp tối đa và suy hao dòng rò tĩnh trên tiến trình nano sâu. Đồng thời, các kiến trúc đa lõi xử lý song song trước đây vận hành theo cơ chế cấp xung liên tục gây lãng phí năng lượng nghiêm trọng khi lưu lượng mạng dao động không ổn định.
Luận án xác lập 3 câu hỏi nghiên cứu (Research Questions - RQ) và 3 giả thuyết khoa học (Hypotheses - H):
- RQ1: Làm thế nào để tối ưu hóa đường truyền dữ liệu và cấu trúc các tầng mã hóa AES-128 đơn lõi nhằm tối đa hóa thông lượng ở tần số xung nhịp cao mà không làm tăng đột biến độ trễ chu kỳ?
- H1: Thiết kế kiến trúc đường ống bên ngoài các vòng lặp kết hợp tối ưu hóa ma trận biến đổi đại số trên trường hữu hạn sẽ cho phép đạt thông lượng vượt 100 Gbps với độ trễ dưới 15 ns trên tiến trình CMOS 45 nm.
- RQ2: Cơ chế chia sẻ tài nguyên phần cứng nào cho phép mở rộng kiến trúc đa lõi đạt thông lượng cấp độ Terabit mà vẫn tối ưu diện tích vi mạch?
- H2: Tách biệt và dùng chung khối mở rộng khóa (KeyExpansion) giữa các lõi mã hóa song song sẽ giảm trên 25% diện tích vi mạch và tăng hiệu quả năng lượng trên 20%.
- RQ3: Mô hình tính toán nào có thể dự báo chính xác biến động lưu lượng mạng để điều khiển ngắt xung nhịp đồng hồ động (dynamic clock gating) với chi phí tài nguyên phần cứng không đáng kể?
- H3: Ứng dụng mạng nơ-ron xung (Spiking Neural Network - SNN) thế hệ thứ ba với cơ chế kích hoạt sự kiện (event-driven) sẽ cắt giảm 40% đến 65% năng lượng tiêu thụ trong khi chỉ chiếm dưới 3% diện tích hệ thống.
Khung lý thuyết của nghiên cứu tích hợp đại số trừu tượng trường Galois $GF(2^8)$, lý thuyết thiết kế vi mạch tích hợp VLSI hiệu năng cao và mô hình nơ-ron sinh học Leaky Integrate-and-Fire (LIF). Nghiên cứu thực hiện tổng hợp trên thư viện công nghệ Nangate CMOS 45 nm, đạt bước đột phá với thông lượng đơn lõi 111,3 Gbps (độ trễ 12,6 ns) và kiến trúc đa lõi 10 lõi MCryptCores vượt ngưỡng 1 Tbps. Đặc biệt, nền tảng Spike-MCryptCores tích hợp bộ điều khiển nơ-ron xung giúp hệ thống tiết kiệm từ 39% đến 67% điện năng tiêu thụ, giải quyết triệt để bài toán an ninh mạng tốc độ cao cho các chuẩn truyền thông thế hệ mới như IEEE P802.3bm (100 Gbps) và IEEE P802.3bs (400 Gbps).
Literature Review và Positioning
Các công trình thực thi chuẩn mã hóa tiên tiến (AES) trên nền tảng phần cứng ASIC và FPGA trong hai thập kỷ qua chủ yếu phân tách thành ba dòng tiếp cận chính:
Dòng nghiên cứu thứ nhất tập trung vào tối ưu hóa thông lượng thông qua kỹ thuật mở vòng lặp (loop unrolling) và xử lý đường ống sâu (fine-grained pipelining). Chodowiec và Gaj (2001) cùng các nghiên cứu mở rộng của Neema (2016) chứng minh tiềm năng vượt bậc của đường ống toàn phần. Blizzard và cộng sự (2012) đề xuất kiến trúc đường ống song song tốc độ cao. Daniel và cộng sự (2015) triển khai kiến trúc AES-GCM song song đạt 482 Gbps trên nền tảng FPGA Virtex UltraScale sử dụng 8 lõi xử lý. Tuy nhiên, việc tăng số tầng đường ống bên trong mỗi vòng mã hóa dẫn đến chi phí thanh ghi tăng vọt, tiêu tốn diện tích silicon và gia tăng công suất tiêu thụ động do xung nhịp chuyển mạch liên tục.
Dòng nghiên cứu thứ hai hướng tới các kiến trúc tối ưu công suất và diện tích siêu thấp (Ultra-Low Power/Area). Các công trình của Pham và cộng sự (2017) triển khai lõi AES trên công nghệ SOTB 65 nm đạt mức tiêu thụ 0,40 $\mu\text{W/MHz}$, hoặc nghiên cứu của Tran và cộng sự (2017) trên công nghệ 28 nm FDSOI đạt mức tiêu thụ dưới 20 $\mu\text{W}$ ở điện áp 0,6 V với hiệu quả năng lượng dưới 1 pJ/bit. Dù vậy, các thiết kế này sử dụng đường truyền dữ liệu hẹp 8-bit hoặc 32-bit với kiến trúc lặp cơ bản, khiến thông lượng bị giới hạn dưới mức 30 Mbps, hoàn toàn không đáp ứng được yêu cầu của các nút cổng IoT hay hạ tầng trung tâm dữ liệu.
Dòng nghiên cứu thứ ba khai thác kiến trúc đa lõi không đồng bộ hoặc đồng bộ kết hợp các kỹ thuật quản lý năng lượng kinh điển như điều khiển tỷ lệ điện áp và tần số động (DVFS) hoặc ngắt nguồn nuôi (power gating). Pammu và cộng sự (2017) đã phát triển bộ xử lý mật mã đa lõi không đồng bộ 9 lõi 8-bit (AMP-MP) trên công nghệ 65 nm nhằm xử lý song song thuật toán AES-CCM. Tuy nhiên, hệ thống quản lý năng lượng truyền thống dựa trên thuật toán kinh điển hoặc bộ điều khiển vòng lặp PID thường phát sinh độ trễ chuyển đổi trạng thái lớn, tiêu hao năng lượng điều khiển phụ trợ cao và thiếu khả năng thích ứng thông minh với các biến động lưu lượng phi tuyến tính.
| Tiêu chí phân tích |
Kiến trúc Pammu et al. (2017) [25] |
Kiến trúc Daniel et al. (2015) [30] |
Kiến trúc Spike-MCryptCores (Luận án) |
| Nền tảng công nghệ |
CMOS 65 nm |
FPGA Virtex UltraScale |
CMOS 45 nm ASIC |
| Số lõi xử lý |
9 lõi không đồng bộ (8-bit) |
8 lõi song song |
10 lõi 128-bit song song |
| Thông lượng tối đa |
Phân tán cục bộ |
482 Gbps |
1002 Gbps (1,002 Tbps) |
| Cơ chế quản lý công suất |
Không đồng bộ hóa phần cứng |
Không tích hợp ngắt xung thông minh |
Bộ điều khiển nơ-ron xung SNN Clock-Gating |
| Tỷ lệ tiết kiệm công suất |
Cố định theo kiến trúc mạch |
0% (tiêu thụ liên tục) |
39% - 67% theo tải động |
| Chi phí diện tích điều khiển |
Phức tạp do logic bắt tay async |
Không áp dụng |
2,3% diện tích toàn chip |
Luận án định vị chính xác khoảng trống khoa học: kết hợp kiến trúc mã hóa đa lõi siêu thông lượng với mô hình trí tuệ nhân tạo phỏng sinh học SNN điều khiển ngắt xung nhịp đồng hồ thích nghi, tạo ra sự vượt trội về cả mật độ thông lượng trên diện tích vi mạch lẫn hiệu quả năng lượng so với các công bố quốc tế hiện hành.
Đóng góp lý thuyết và khung phân tích
Đóng góp cho lý thuyết
Luận án mở rộng lý thuyết mật mã phần cứng và tối ưu hóa vi mạch thông qua ba đóng góp lý luận:
- Tái cấu trúc biểu diễn đại số trường hữu hạn $GF(2^8)$ trong AES: Chuẩn hóa cấu trúc toán học của các phép biến đổi phi tuyến SubBytes, ShiftRows và MixColumns thành các khối ma trận tính toán song song hoàn toàn (
SUBMatrix, ShiftMatrix, MixMatrix), loại bỏ hoàn toàn bảng tra cứu ROM truyền thống và triệt tiêu trễ chuyển đổi trạng thái trong đường dẫn dữ liệu 128-bit.
- Lý thuyết phân rã và chia sẻ khóa song song: Chứng minh toán học về tính độc lập của hàm mở rộng khóa $w_i = w_{i-4} \oplus g(w_{i-1})$ cho phép một module
KeyExpansion duy nhất cấp phát đồng thời khóa con $K_1 \dots K_{10}$ cho $N$ lõi mã hóa độc lập mà không gây suy giảm trễ lan truyền, bảo toàn nguyên lý khuếch tán (diffusion) của Shannon.
- Mô hình hóa điều khiển năng lượng động bằng xung thần kinh: Mở rộng phương trình công suất chuyển mạch kinh điển:
$$P_{\text{switching}} = \alpha \cdot f \cdot C_{\text{eff}} \cdot V_{\text{dd}}^2$$
Bằng cách thiết lập mối quan hệ hàm số giữa hệ số hoạt động chuyển mạch $\alpha$ với chuỗi xung kích hoạt nơ-ron $S(t) \in {0, 1}^N$, hình thành cơ sở lý thuyết cho việc điều biến công suất phụ thuộc mật độ xung (spike-rate-modulated dynamic power management).
Khung phân tích độc đáo
Khung phân tích kết hợp liên ngành ba trụ cột lý thuyết: Mật mã học khối đối xứng, Thiết kế vi mạch VLSI số và Điện toán phỏng não (Neuromorphic Computing).
Khung Phân Tích Độc Đáo Của Luận Án:
+-------------------------------------------------------------------------------+
| Trụ cột 1: Đại số đại cương & Mật mã AES-128 |
| (Biến đổi phi tuyến trong GF(2^8), Đa thức tối giản m(x) = x^8+x^4+x^3+x+1) |
+-------------------------------------------------------------------------------+
+-------------------------------------------------------------------------------+
| Trụ cột 2: Kiến trúc VLSI hiệu năng cao (MCryptCores) |
| (Đường ống ngoài vòng mã hóa, Bộ đệm Asynchronous FIFO, Chia sẻ KeyExpansion) |
+-------------------------------------------------------------------------------+
+-------------------------------------------------------------------------------+
| Trụ cột 3: Điện toán nơ-ron xung SNN (Spike-MCryptCores) |
| (Mô hình LIF, Mã hóa tần số xung, Cơ chế Clock-Gating thích ứng thời gian thực)|
+-------------------------------------------------------------------------------+
Điều kiện biên của khung phân tích được xác định rõ ràng: Kích thước khối dữ liệu xử lý chuẩn 128-bit, chế độ mã hóa ECB và GCM không hồi tiếp, giới hạn tần số xung nhịp vật lý trong miền công nghệ CMOS bán dẫn 45 nm, và dung lượng hàng đợi FIFO bất đồng bộ bảo đảm không tràn dữ liệu (overflow-free) trong các chu kỳ chuyển tiếp xung kích hoạt.
Phương pháp nghiên cứu tiên tiến
Thiết kế nghiên cứu
Nghiên cứu tuân thủ chặt chẽ thế giới quan thực chứng (positivism) với phương pháp thực nghiệm kỹ thuật định lượng nghiêm ngặt. Thiết kế nghiên cứu áp dụng quy trình đồng thiết kế phần cứng - phần mềm (Hardware-Software Co-design):
Quy Trình Thực Nghiệm Đồng Thiết Kế (Co-Design Flow):
Cấu trúc phân tầng hệ thống được định nghĩa minh bạch: Tầng giao tiếp gói tin sử dụng giao thức FIFO bất đồng bộ xử lý lệch pha xung nhịp; Tầng điều khiển thông minh sử dụng bộ nơ-ron xung SNN; Tầng thực thi mã hóa gồm mảng lõi AES song song; và Tầng phân phối xung nhịp tích hợp các cổng Integrated Clock Gating (ICG).
Quy trình nghiên cứu rigorous
Nhằm kiểm chứng độ tin cậy và tính tổng quát, nghiên cứu xây dựng một tập dữ liệu chuẩn hóa gồm 14 kịch bản lưu lượng mạng khác nhau (Phụ lục A), bao gồm:
- Hàm hình sin đơn chu kỳ và đa chu kỳ (1-cycle, 4-cycle Sine).
- Hàm mũ tăng và giảm (Exponential growth/decay).
- Hàm tuyến tính dốc lên và dốc xuống (Linear step-up/down).
- Hàm răng cưa (Sawtooth function).
- Hàm xung vuông (Rectangle function).
- Các kịch bản phức hợp kết hợp giữa hàm toán học xác định và nhiễu ngẫu nhiên phân phối đều/Gaussian (Sin & Random, Linear & Random, Saw & Random, Exponential & Random).
Quy trình thu thập và xử lý tín hiệu đầu vào: Tốc độ dữ liệu tức thời được lấy mẫu qua cửa sổ thời gian trượt, mã hóa thành các chuỗi xung thần kinh thông qua cơ chế mã hóa tốc độ (rate coding) và đưa vào bộ điều khiển nơ-ron. Mô hình nơ-ron LIF được biểu diễn toán học:
$$\tau_m \frac{dV_i(t)}{dt} = -(V_i(t) - V_{\text{rest}}) + \sum_j w_{ij} S_j(t)$$
Khi điện thế màng $V_i(t)$ vượt ngưỡng $V_{\text{threshold}}$, nơ-ron phát xung nhịp kích hoạt tín hiệu điều khiển DSEL/MSEL và thiết lập lại điện thế màng về $V_{\text{reset}}$.
Data và phân tích
Mô hình mạng nơ-ron xung được huấn luyện ngoại tuyến bằng ngôn ngữ Python với framework PyTorch/SpikingJelly, sử dụng thuật toán lan truyền ngược dựa trên đạo hàm xấp xỉ (Surrogate Gradient Backpropagation). Kiến trúc mạng tối ưu gồm cấu trúc 3 tầng: 8 nơ-ron đầu vào tiếp nhận mẫu dữ liệu thông lượng, 1 tầng ẩn duy nhất gồm 5 nơ-ron LIF, và 11 nơ-ron đầu ra tương ứng với các quyết định kích hoạt từ 0 đến 10 lõi AES.
Toàn bộ mã nguồn phần mềm và phần cứng được công khai minh bạch:
- Mã nguồn phần mềm huấn luyện SNN (Python):
https://drive.google.com/drive/folders/1JNV7YD7AfSdjeNdOJeJgyUWxxqkiJtdS
- Mã nguồn thiết kế phần cứng (VHDL RTL):
https://drive.google.com/drive/folders/1JOuAQsznanzO9RZdH6LWO0_rNDWuH3JrS4
Công cụ tổng hợp logic Synopsys Design Compiler được thiết lập với thư viện tế bào chuẩn Nangate 45 nm, điện áp nguồn 1,1 V, nhiệt độ môi trường 25°C. Phân tích công suất động và tĩnh được kiểm chứng chéo thông qua Synopsys PrimeTime PX, và thiết kế sơ đồ mặt bằng (floorplanning/layout) được thực thi trên Cadence Innovus.
Phát hiện đột phá và implications
Những phát hiện then chốt
Kết quả thực nghiệm trên các công cụ EDA tiêu chuẩn công nghiệp khẳng định 5 phát hiện then chốt:
- Hiệu năng đột phá của kiến trúc đơn lõi: Thiết kế phần cứng AES đơn lõi với kỹ thuật đường ống ngoài vòng mã hóa đạt tần số hoạt động cực đại 870 MHz, thông lượng mã hóa đạt 111,3 Gbps với độ trễ chỉ 12,6 ns. Thiết kế đạt hiệu quả sử dụng diện tích vượt trội 856 Gbps/mm² và hiệu quả sử dụng năng lượng 1977 Gbps/W, vượt xa các thiết kế cùng tiến trình.
- Kỷ lục thông lượng Terabit trên kiến trúc đa lõi MCryptCores: Kiến trúc song song 10 lõi dùng chung bộ mở rộng khóa KeyExpansion đạt thông lượng đỉnh 1,002 Tbps (1002 Gbps) tại chu kỳ xung nhịp 1,15 ns. Việc dùng chung khối KeyExpansion giúp tiết kiệm 28% diện tích vi mạch và tăng 20% hiệu quả năng lượng so với việc nhân bản 10 lõi độc lập.
- Hiệu quả tiết kiệm năng lượng vượt trội của Spike-MCryptCores: Tích hợp bộ điều khiển nơ-ron xung SNN cho phép hệ thống giảm tiêu thụ điện năng từ 39% đến 67% trên các kịch bản lưu lượng biến động thực tế so với hệ thống MCryptCores thuần túy không có ngắt xung.
| Kịch bản lưu lượng kiểm thử |
Công suất MCryptCores (mW) |
Công suất Spike-MCryptCores (mW) |
Tỷ lệ tiết kiệm năng lượng (%) |
| Hàm răng cưa (Sawtooth) |
542,18 |
211,45 |
61,0% |
| Hàm hình sin 4 chu kỳ |
538,90 |
231,73 |
57,0% |
| Hàm mũ giảm (Exp decay) |
545,12 |
179,89 |
67,0% |
| Hàm bậc thang (Step-up) |
540,60 |
329,77 |
39,0% |
| Nhiễu ngẫu nhiên (Random) |
541,30 |
286,89 |
47,0% |
- Độ chính xác vượt trội với tài nguyên cực tiểu: Mạng SNN đạt độ chính xác phân loại lưu lượng trên 95% chỉ với 5 nơ-ron ẩn. Trong các trường hợp phân loại sai lệch, độ sai lệch nhãn kích hoạt luôn được kiểm soát chặt chẽ ở mức tối đa $\pm 1$ lõi, hoàn toàn được triệt tiêu nhờ cơ chế đệm của Asynchronous FIFO, đảm bảo tỷ lệ mất gói bằng 0%.
- Chi phí diện tích vi mạch không đáng kể: Tổng diện tích phần cứng của bộ điều khiển SNN chỉ chiếm 2,3% tổng diện tích toàn chip. Chi phí bổ sung cho các bộ phân kênh DEMUX, bộ ghép kênh MUX và hàng đợi FIFO chỉ chiếm 7,6%, khẳng định tính khả thi thực tế khi đóng gói SoC.
Phân Bổ Diện Tích Vi Mạch Toàn Chip Spike-MCryptCores (CMOS 45 nm):
Implications đa chiều
- Về mặt lý thuyết: Mở ra hướng nghiên cứu mới về việc ứng dụng trí tuệ nhân tạo thế hệ thứ ba (Neuromorphic AI) vào bài toán quản trị vi kiến trúc và kiểm soát năng lượng ở mức phần cứng phần tử (RTL/Gate-level).
- Về mặt phương pháp luận: Thiết lập quy trình chuẩn mực từ mô hình hóa thuật toán nơ-ron trên môi trường toán học cấp cao (PyTorch/SpikingJelly), lượng tử hóa tham số sau huấn luyện (Post-Training Quantization), đến chuyển đổi trực tiếp sang mã phần cứng mô tả VHDL tổng hợp được trên ASIC.
- Về mặt thực tiễn công nghiệp: Cung cấp khối IP Core bảo mật sẵn sàng tích hợp (Silicon-ready IP) cho các bộ vi xử lý mạng, thiết bị định tuyến lõi, trung tâm dữ liệu đám mây và cổng phân phối dữ liệu 5G/6G đòi hỏi bảo vệ dữ liệu chuẩn AES-GCM với băng thông Terabit.
Limitations và Future Research
Tác giả luận án duy trì góc nhìn phản biện khách quan khi thừa nhận 4 hạn chế khoa học cốt lõi:
- Cơ chế huấn luyện ngoại tuyến (Offline Training): Bộ điều khiển SNN hiện tại phụ thuộc vào trọng số cố định nạp sẵn từ mô hình PyTorch, chưa hỗ trợ khả năng tự thích nghi trực tuyến (On-chip Online Learning) khi gặp các hình thái lưu lượng mạng dị thường chưa từng xuất hiện trong tập dữ liệu huấn luyện.
- Giới hạn mở rộng của mạng phân phối MUX/DEMUX: Cơ chế gom/tách luồng bằng MUX và DEMUX truyền thống sẽ gặp hiện tượng quá tải tải điện dung (fan-out limitation) khi số lượng lõi mở rộng vượt quá 16 hoặc 32 lõi song song.
- Phạm vi kỹ thuật quản lý nguồn: Nghiên cứu mới chỉ khai thác kỹ thuật ngắt xung đồng hồ (Clock Gating) nhằm giảm công suất động, chưa tích hợp ngắt nguồn nuôi (Power Gating) hoặc biến đổi điện áp động (DVFS) để triệt tiêu dòng rò tĩnh.
- Kiểm thử tấn công kênh bên (Side-Channel Attacks): Hệ thống chưa được đánh giá định lượng về khả năng chống lại các cuộc tấn công phân tích công suất vi sai (DPA) hoặc phân tích điện từ trường (CEMA) trong điều kiện chế tạo chip thực tế.
Chương trình nghiên cứu 10 năm tới mở ra 5 hướng phát triển:
- Thiết kế động cơ học trực tuyến dựa trên quy tắc dẻo hóa khớp thần kinh phụ thuộc thời gian xung (Spike-Timing-Dependent Plasticity - STDP) trực tiếp trên silicon.
- Thay thế mạng ghép kênh MUX/DEMUX bằng cấu trúc mạng trên chip đa chiều (3D-Network-on-Chip - 3D-NoC) nâng cao khả năng mở rộng hàng trăm lõi.
- Kết hợp đồng thời bộ ba kỹ thuật Clock Gating, Power Gating và DVFS dưới sự điều khiển tập trung của mạng nơ-ron xung.
- Đánh giá khả năng tự che giấu tín hiệu công suất của mạng SNN trước các cuộc tấn công kênh bên DPA.
- Thực hiện quy trình chế tạo thử nghiệm vật lý (Tape-out chip) trên dây chuyền bán dẫn thương mại để kiểm chứng thực địa trên các thiết bị IoT biên.
Tác động và ảnh hưởng
- Tác động học thuật: Các kết quả nghiên cứu đóng góp trực tiếp vào chuỗi công bố quốc tế uy tín, bao gồm các bài báo trên Tạp chí ISI/Scopus (Microprocessors and Microsystems, VNU Journal of Computer Science and Communication Engineering) và kỷ yếu hội nghị quốc tế của IEEE (IEEE ISCIT 2019, IEEE APCCAS 2020). Công trình thiết lập chuẩn so sánh mới (benchmark) cho các kiến trúc vi mạch mã hóa thông lượng Terabit.
- Chuyển đổi công nghiệp: Tạo bước đột phá kỹ thuật cho các doanh nghiệp vi mạch và an ninh mạng trong nước và quốc tế, cung cấp giải pháp lõi IP bảo mật đạt chuẩn quốc gia TCVN 7816:2007 và chuẩn liên bang Hoa Kỳ NIST FIPS-197.
- Lợi ích kinh tế - xã hội: Giảm thiểu tiêu thụ năng lượng tại các trung tâm dữ liệu quy mô lớn (Green Data Centers), cắt giảm phát thải carbon từ hạ tầng số, đồng thời bảo vệ toàn vẹn dữ liệu nhạy cảm cho các dịch vụ y tế từ xa, phẫu thuật điều khiển từ xa qua mạng 5G và xe tự hành thông minh.
Đối tượng hưởng lợi
Bản Đồ Đối Tượng Hưởng Lợi Từ Luận Án:
- Nghiên cứu sinh và học giả chuyên ngành: Tiếp cận phương pháp luận liên ngành giữa điện toán phỏng não và thiết kế mật mã phần cứng, mở rộng các đề tài luận án về cấu trúc 3D-NoC và bảo mật kênh bên.
- Kỹ sư thiết kế vi mạch R&D: Sở hữu thiết kế RTL VHDL hoàn chỉnh, tối ưu hóa sẵn sàng để nhúng trực tiếp vào các dòng chip ASIC/FPGA cao cấp mà không cần tái cấu trúc khối tạo khóa.
- Nhà phát triển hạ tầng mạng và viễn thông: Ứng dụng giải pháp mã hóa thời gian thực không độ trễ cho các nút mạng quang tốc độ 100G/400G, loại bỏ điểm nghẽn cổ chai về an ninh thông tin.
- Các tổ chức tiêu chuẩn hóa và an toàn thông tin: Có thêm căn cứ khoa học thực chứng để xây dựng các khuyến nghị kỹ thuật về bảo vệ dữ liệu luân chuyển trên các thiết bị IoT công nghiệp trọng yếu.
Câu hỏi chuyên sâu
1. Đóng góp lý thuyết độc đáo nhất của luận án là gì?
Đóng góp độc đáo nhất là việc thiết lập mô hình toán học tích hợp giữa đại số phi tuyến trường Galois $GF(2^8)$ của thuật toán AES với lý thuyết điều khiển công suất thích ứng dựa trên mạng nơ-ron xung SNN (mô hình nơ-ron LIF). Luận án đã biến đổi chuỗi lưu lượng mạng ngẫu nhiên thành biểu diễn tần số xung thần kinh để kích hoạt vi sai các cổng ICG, tái định nghĩa phương trình công suất động vi mạch theo mật độ kích hoạt sinh học.
2. Điểm mới về phương pháp luận so với ít nhất hai nghiên cứu quốc tế trước đây?
So với nghiên cứu của Daniel và cộng sự (2015) chỉ tập trung gia tăng thông lượng thuần túy trên FPGA bằng cách ghép lõi cố định tiêu tốn công suất lớn, và nghiên cứu của Pammu và cộng sự (2017) sử dụng kiến trúc không đồng bộ 9 lõi phức tạp với giao thức bắt tay phần cứng cồng kềnh, luận án đề xuất phương pháp luận đồng thiết kế mềm - cứng (Co-design Flow). Phương pháp này kết hợp mô hình huấn luyện SNN trên PyTorch/SpikingJelly với kiến trúc chia sẻ khối KeyExpansion trên ASIC 45 nm, đạt thông lượng kỷ lục 1,002 Tbps với chi phí phần cứng điều khiển chỉ 2,3%.
3. Phát hiện thực nghiệm nào gây bất ngờ nhất?
Phát hiện bất ngờ nhất là mạng nơ-ron xung SNN chỉ cần một tầng ẩn duy nhất với vỏn vẹn 5 nơ-ron LIF nhưng đạt độ chính xác phân loại vượt 95% trên toàn bộ 14 kịch bản lưu lượng phức tạp. Hơn thế nữa, các sai số phân loại (dưới 5%) chỉ dao động đúng $\pm 1$ mức kích hoạt lõi, hoàn toàn được triệt tiêu qua hàng đợi Asynchronous FIFO mà không làm tràn bộ đệm hay rớt gói tin.
4. Luận án có cung cấp quy trình và tài nguyên để tái tạo nghiên cứu (Replication Protocol)?
Có. Toàn bộ mã nguồn phần mềm huấn luyện mô hình SNN trên nền Python và toàn bộ mã nguồn mô tả phần cứng VHDL cho cả kiến trúc đơn lõi, đa lõi MCryptCores và nền tảng Spike-MCryptCores đều được cung cấp công khai tại các kho lưu trữ trực tuyến chính thức đi kèm luận án (Phụ lục B), cho phép cộng đồng học thuật tái lập chính xác mọi kết quả mô phỏng và tổng hợp vi mạch.
5. Lộ trình nghiên cứu 10 năm được phác thảo như thế nào?
Lộ trình 10 năm tập trung vào 3 giai đoạn: (1) 2024-2026: Phát triển động cơ học trực tuyến STDP tích hợp trên chip và thiết kế mạng kết nối liên lõi 3D-NoC; (2) 2026-2029: Thực hiện quy trình sản xuất thử nghiệm vật lý (Tape-out) trên công nghệ FinFET/FDSOI dưới 22 nm và kiểm định an toàn kênh bên (DPA/CEMA); (3) 2029-2034: Thương mại hóa các dòng chip SoC bảo mật thông lượng 1,6 Tbps - 3,2 Tbps phục vụ mạng di động 6G và siêu máy tính lượng tử.
Kết luận
- Xây dựng hoàn chỉnh kiến trúc phần cứng AES-128 đơn lõi tối ưu trên công nghệ CMOS 45 nm, xác lập thông lượng 111,3 Gbps tại tần số 870 MHz với độ trễ cực thấp 12,6 ns, đạt hiệu quả năng lượng 1977 Gbps/W.
- Đề xuất thành công kiến trúc đa lõi song song MCryptCores với cơ chế chia sẻ khối mở rộng khóa KeyExpansion, đạt thông lượng kỷ lục 1,002 Tbps, tiết kiệm 28% diện tích và cải thiện 20% hiệu quả năng lượng so với cấu trúc lõi lặp truyền thống.
- Phát minh nền tảng vi mạch phỏng não Spike-MCryptCores tích hợp bộ điều khiển nơ-ron xung SNN (5 nơ-ron ẩn), giúp cắt giảm từ 39% đến 67% công suất tiêu thụ động với chi phí diện tích phụ trợ cực nhỏ (2,3%).
- Chuẩn hóa quy trình đồng thiết kế vi mạch trí tuệ nhân tạo phỏng sinh học từ thuật toán phần mềm PyTorch/SpikingJelly đến mã tổng hợp phần cứng VHDL RTL phục vụ điều khiển vi hệ thống.
- Cung cấp bộ dữ liệu thực nghiệm gồm 14 kịch bản lưu lượng mạng toàn diện cùng mã nguồn mở hoàn chỉnh, phục vụ mục tiêu tái tạo và phát triển nghiên cứu học thuật.
- Mở ra ba hướng nghiên cứu đột phá mới: Điện toán nơ-ron xung tự thích nghi trực tuyến trên silicon, Mạng truyền thông đa lõi mật mã trên chip (Crypto-NoC), và Hệ thống bảo mật thích ứng cho mạng không dây thế hệ 6G.
