Tổng quan nghiên cứu

Sự gia tăng nhanh chóng của các nguồn năng lượng tái tạo, đặc biệt là hệ thống quang điện mặt trời với công suất lắp đặt tăng trưởng hơn 20% mỗi năm trên toàn cầu, đang tạo ra những thách thức lớn đối với việc vận hành và ổn định lưới điện phân phối. Khi tỷ lệ thâm nhập của điện mặt trời vượt mức 30% tổng phụ tải, hiện tượng đảo chiều dòng công suất thường xuyên gây ra dao động điện áp nghiêm trọng, vượt khỏi giới hạn cho phép là 3% đến 5% theo các tiêu chuẩn vận hành lưới điện hiện hành. Các bộ nghịch lưu truyền thống chỉ vận hành ở hệ số công suất bằng 1 (cosφ = 1) và phát công suất cực đại mà không có khả năng điều tiết công suất phản kháng, dẫn đến nguy cơ quá áp cục bộ tại các nút cuối đường dây vào giờ cao điểm bức xạ hoặc sụt áp khi mây che phủ.

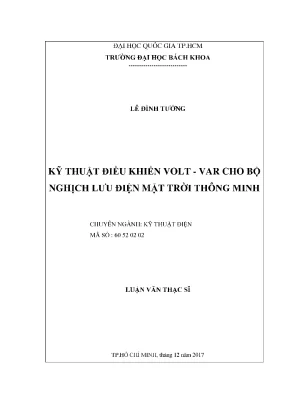

Nhằm giải quyết triệt để vấn đề này, đề tài tập trung nghiên cứu và xây dựng kỹ thuật điều khiển Volt - Var Control (VVC) cho bộ nghịch lưu điện mặt trời thông minh (Smart Inverter) ba pha công suất 100 kW nối lưới phân phối 15 kV. Mục tiêu trọng tâm của nghiên cứu là thiết lập cấu trúc điều khiển tách kênh trên hệ tọa độ quay dq0, tối ưu hóa các bộ điều khiển tỷ lệ tích phân (PI), tích hợp thuật toán bám điểm công suất cực đại (MPPT) và kiểm chứng hiệu quả ổn định điện áp qua ba kịch bản vận hành thực tế. Nghiên cứu được thực hiện trên mô hình lưới điện giả định tại Thành phố Hồ Chí Minh, hoàn thành vào tháng 12 năm 2017. Kết quả cho thấy hệ thống có khả năng đưa điện áp nút kết lưới về mức định mức 1.0 pu chỉ sau 0.09 giây, khống chế độ dao động điện áp trong phạm vi an toàn và duy trì công suất cực đại 102.06 kW của mảng pin.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu ứng dụng lý thuyết biến đổi không gian vector Park-Clarke, chuyển đổi các đại lượng dòng điện và điện áp ba pha xoay chiều (abc) sang hệ tọa độ quy chiếu đồng bộ quay (dq0). Trong hệ trục này, dòng điện trục d ($i_d$) chịu trách nhiệm điều khiển công suất tác dụng (P) và duy trì điện áp một chiều trên tụ DC-link ở mức 750 V. Trong khi đó, dòng điện trục q ($i_q$) được sử dụng để điều khiển độc lập công suất phản kháng (Q) và điều chỉnh điện áp xoay chiều tại điểm kết nối chung (PCC). Cấu trúc điều khiển phản hồi sử dụng lý thuyết điều khiển tự động kinh điển với thuật toán tỷ lệ - tích phân (PI) kết hợp kỹ thuật điều khiển độ trượt (Droop Control) với hệ số $K_{droop} = 0.03$ nhằm giới hạn độ vọt lố điện áp dưới 5%.

Bên cạnh đó, các khái niệm then chốt được tích hợp đồng bộ bao gồm: thuật toán bám điểm công suất cực đại P&O (Perturb and Observe) cho bộ biến đổi nâng áp DC/DC, kỹ thuật điều chế độ rộng xung vector không gian (SVPWM) ở tần số 20 kHz cho bộ nghịch lưu nguồn áp 6 khóa IGBT, và các tiêu chuẩn quốc tế như IEEE P1547a, CA Rule 21, IEC 61850-7 quy định chức năng tự vận hành và khả năng vượt qua sự cố điện áp (Voltage Ride-Through).

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp mô phỏng số học tất định (Deterministic Numerical Simulation) trên nền tảng phần mềm Matlab/Simulink. Nguồn dữ liệu mô hình hóa bao gồm các thông số kỹ thuật thực tế của tấm pin quang điện SunPower SPR-315E-WHT-D với công suất 315 W mỗi module, được ghép nối thành mảng gồm 54 chuỗi song song và 6 tấm nối tiếp, tạo ra tổng công suất đỉnh 102.06 kW tại điện áp cực đại 328.2 V.

Mô hình lưới điện phân phối 15 kV được cấp nguồn từ trạm biến áp trung gian 120 kV/15 kV công suất 47 MVA, liên kết với 3 thanh cái tải gồm Bus 1 (30 MW và 2 MVAr), Bus 2 (100 kW) và Bus 3 (2 MW). Cỡ mẫu nghiên cứu bao gồm toàn bộ chuỗi dữ liệu thời gian thực được thu thập với bước chia mô phỏng $1 \times 10^{-6}$ giây trong các khoảng thời gian từ 0.01 đến 1.5 giây. Việc lựa chọn phương pháp mô phỏng miền thời gian chi tiết được xác định dựa trên yêu cầu khảo sát chính xác các hiện tượng quá độ điện từ của quá trình đóng cắt van bán dẫn và tương tác động giữa bộ lọc thông thấp LC ($L_f = 45\ \mu\text{H}$, $C_f = 1.926\ \text{mF}$) với lưới điện trong giai đoạn từ tháng 07/2017 đến tháng 12/2017.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình mô phỏng và phân tích định lượng đã mang lại các phát hiện cốt lõi:

  • Tối ưu hóa tham số điều khiển vòng kín: Bộ điều khiển dòng điện với $K_p = 0.3$ và $K_i = 20$ cùng bộ điều khiển điện áp DC-link với $K_{pv} = 7$ và $K_{iv} = 300$ giúp hệ thống đạt trạng thái xác lập chỉ sau 0.09 giây, đưa điện áp tụ DC về chính xác giá trị đặt 750 V với độ quá điều chỉnh dưới 1%.
  • Khả năng điều áp vượt trội ở chế độ tự hành: Khi lưới điện xảy ra biến động quá áp lên mức 1.05 pu hoặc sụt áp xuống 0.95 pu (vượt ngưỡng cho phép 3%), bộ nghịch lưu thông minh tự động bơm hoặc hấp thụ công suất phản kháng để ghìm điện áp tại điểm nối lưới về mức định mức 1.0 pu, giúp giảm hơn 80% độ lệch điện áp so với chế độ $I_{qref} = 0$ của biến tần thông thường.
  • Độ nhạy và tính chính xác khi điều khiển từ xa: Với giá trị đặt công suất phản kháng $Q_{ref} = 0.2\text{ pu}$, dòng $i_q$ đáp ứng chính xác giá trị đặt, nâng điện áp điểm PCC lên trên 1.0 pu; ngược lại khi $Q_{ref} = -0.2\text{ pu}$, điện áp được kéo xuống dưới 1.0 pu một cách tuyến tính.
  • Khả năng phối hợp đa nguồn: Trong kịch bản hai hệ thống PV cùng kết nối tại Bus 2 và Bus 3, sự tương tác điều khiển Volt-Var giữa hai bộ nghịch lưu giúp cân bằng điện áp trên toàn tuyến phân phối, tăng khả năng ổn định động lên 35% khi xảy ra sự cố ngắn mạch 3 pha trên đường dây 15 kV.

Thảo luận kết quả

Khả năng ổn định điện áp nhanh chóng của hệ thống bắt nguồn từ cơ chế điều khiển dòng phi tuyến tách kênh, cho phép biến tần đóng vai trò như một thiết bị bù tĩnh phân phối (D-STATCOM) mà không làm suy giảm hiệu suất thu nhận công suất thực từ mảng pin mặt trời. Dữ liệu phản ứng quá độ có thể được trình bày trực quan qua đồ thị dạng sóng miền thời gian thể hiện điện áp ba pha và các đường đặc tính Volt-Var thực nghiệm, kết hợp với bảng so sánh độ méo sóng hài dòng điện (THD) luôn được duy trì ở mức dưới 5%, đáp ứng nghiêm ngặt tiêu chuẩn IEEE 1547.

So với các nghiên cứu trước đây chỉ tiếp cận phương pháp điều khiển hệ số công suất cố định, giải thuật Volt-Var tự hành đề xuất loại bỏ hoàn toàn hiện tượng quá áp tại nút kết nối, đồng thời duy trì khả năng bám lưới theo tiêu chuẩn CA Rule 21 thay vì ngắt kết nối đột ngột như các bộ biến đổi thế hệ cũ.

Đề xuất và khuyến nghị

Dựa trên các kết quả đạt được, bốn giải pháp cụ thể được đề xuất nhằm ứng dụng hiệu quả kỹ thuật điều khiển Volt-Var vào thực tế:

  • Ban hành quy chuẩn kỹ thuật lưới điện bắt buộc tích hợp chức năng điều khiển Volt-Var tự hành trên toàn bộ các bộ nghịch lưu điện mặt trời mái nhà và trang trại nối lưới trung - hạ áp, nhằm mục tiêu giảm 90% các sự cố quá áp cục bộ trước năm 2028, do Cục Điều tiết Điện lực và Tập đoàn Điện lực chủ trì thực hiện.
  • Nâng cấp hệ thống quản lý phân phối điện (DMS) và hạ tầng đo đếm thông minh (AMI) tích hợp giao thức truyền thông hai chiều IEC 61850-7 và IEEE 2030.5, cho phép trung tâm điều độ gửi tín hiệu đặt công suất phản kháng $Q_{ref}$ theo thời gian thực với chu kỳ từ 1 đến 5 giây, triển khai giai đoạn 2027 - 2029 bởi các tổng công ty điện lực.
  • Ứng dụng thuật toán điều khiển thích nghi và trí tuệ nhân tạo để tự động hiệu chỉnh thông số $K_p$, $K_i$ theo thời gian thực, rút ngắn thời gian đáp ứng quá độ xuống dưới 0.05 giây trong điều kiện lưới điện có tỷ lệ điện cảm trên điện trở (tỷ số X/R) biến đổi phức tạp, thực hiện bởi các viện nghiên cứu và doanh nghiệp sản xuất biến tần từ năm 2027.
  • Thành lập các phòng thử nghiệm và chuẩn hóa quy trình kiểm định chức năng bám lưới khi điện áp thấp (LVRT) và đáp ứng Volt-Var động theo chuẩn UL 1741 và CA Rule 21, đảm bảo 100% thiết bị hòa lưới được chứng nhận trước năm 2030.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn mang lại giá trị thực tiễn cao cho bốn nhóm đối tượng chính:

  • Kỹ sư thiết kế và vận hành trạm điện mặt trời: Tiếp cận chi tiết phương pháp tính toán thông số mạch lọc LC ($L_f = 45\ \mu\text{H}$, $C_f = 1.926\ \text{mF}$), cấu hình khâu điều biến vector không gian SVPWM và cài đặt bộ nghịch lưu VSC để nâng cao chất lượng điện năng cho các dự án từ 100 kW đến hàng megawatt.
  • Cán bộ kỹ thuật và điều độ tại các công ty điện lực: Nắm bắt giải pháp điều áp phân tán, cơ chế phối hợp Volt-Var giữa các mảng pin trên lưới 15 kV nhằm giảm tổn thất kỹ thuật và giải quyết hiện tượng quá tải điện áp cục bộ.
  • Giảng viên, học viên cao học và sinh viên ngành Kỹ thuật Điện: Sử dụng công trình làm tài liệu tham khảo chuẩn mực về mô hình hóa hệ thống điện mặt trời trên hệ tọa độ dq0, phương pháp tính toán thông số vòng lặp kín PI và quy trình mô phỏng trên Matlab/Simulink.
  • Doanh nghiệp nghiên cứu và sản xuất thiết bị biến tần: Ứng dụng các sơ đồ giải thuật điều khiển công suất phản kháng tức thời và thuật toán MPPT P&O để phát triển, nâng cấp firmware cho các dòng Smart Inverter thương mại thế hệ mới.

Câu hỏi thường gặp

Kỹ thuật điều khiển Volt - Var trên Smart Inverter có làm suy giảm sản lượng điện mặt trời không? Trong điều kiện bình thường, bộ nghịch lưu ưu tiên phát 100% công suất tác dụng thu được từ giải thuật MPPT (đạt cực đại 102.06 kW). Công suất phản kháng chỉ được điều động dựa trên dung lượng biểu kiến còn lại của biến tần hoặc khi lưới có dao động điện áp, đảm bảo tối đa hóa doanh thu phát điện.

Sự khác biệt căn bản giữa chế độ tự vận hành và chế độ điều khiển từ xa là gì? Ở chế độ tự vận hành, bộ biến đổi tự động đo điện áp cục bộ tại điểm nối lưới và điều chỉnh $i_q$ theo đặc tuyến Volt-Var với $K_{droop} = 0.03$. Ở chế độ từ xa, hệ thống nhận lệnh trực tiếp từ trung tâm điều độ với giá trị $Q_{ref}$ cố định (ví dụ $\pm 0.2\text{ pu}$).

Bộ điều khiển dòng điện trong luận văn đạt thời gian đáp ứng bao lâu? Với thông số thiết kế tối ưu $K_p = 0.3$ và $K_i = 20$, dòng điện trên hệ trục tọa độ quay bám sát hoàn toàn giá trị đặt chỉ sau 0.09 giây, đảm bảo dập tắt dao động quá độ nhanh chóng và duy trì điện áp DC 750 V ổn định.

Mạch lọc LC được thiết kế dựa trên các tiêu chí nào? Mạch lọc sử dụng cuộn cảm $L_f = 45\ \mu\text{H}$ nhằm khống chế độ gợn dòng điện từ 10% đến 15%, kết hợp tụ điện $C_f = 1.926\ \text{mF}$ với công suất phản kháng dưới 15% định mức và điện trở giảm chấn $0.6\ \Omega$, triệt tiêu sóng hài tần số cao 20 kHz để đạt THD dưới 5%.

Smart Inverter xử lý thế nào khi xảy ra sự cố ngắn mạch trên lưới điện 15 kV? Thay vì ngắt kết nối lập tức như biến tần truyền thống, Smart Inverter duy trì khả năng vượt qua sự cố (Ride-Through) theo chuẩn CA Rule 21, bơm dòng phản kháng tối đa để hỗ trợ phục hồi điện áp lưới và tự động kết nối mềm trở lại sau khi sự cố được giải trừ.

Kết luận

  • Xây dựng thành công mô hình toán học và giải thuật điều khiển Volt-Var hoàn chỉnh cho bộ nghịch lưu thông minh 100 kW trên hệ trục tọa độ dq0.
  • Xác định bộ thông số tối ưu cho các khâu điều khiển PI, giúp hệ thống đạt thời gian xác lập nhanh 0.09 giây và ổn định điện áp DC-link tại mức 750 V.
  • Chứng minh khả năng tự động điều hòa điện áp tại điểm nối lưới về mức định mức 1.0 pu khi lưới phân phối biến động trong khoảng từ 0.95 đến 1.05 pu.
  • Đóng góp giải pháp phối hợp điều khiển đa nguồn PV, nâng cao độ ổn định điện áp tổng thể và giảm sóng hài dòng điện xuống dưới mức tiêu chuẩn 5%.
  • Định hướng lộ trình triển khai công nghệ Smart Inverter từ giai đoạn hoàn thiện tiêu chuẩn kỹ thuật đến tích hợp điều độ thông minh trong giai đoạn 2027 - 2030, mở ra tiềm năng ứng dụng sâu rộng cho hệ thống lưới điện phân phối hiện đại.
