Phân Tích & Đánh Giá Đề Tài: Thiết Kế Bộ Nghịch Lưu Năng Lượng Mặt Trời 3 Pha 220V/50Hz 3kW

Tóm tắt nghiên cứu

Nghiên cứu tập trung giải quyết câu hỏi trọng tâm: Làm thế nào để thiết kế, chế tạo và làm chủ thuật toán điều khiển bộ nghịch lưu năng lượng mặt trời 3 pha 220V/50Hz công suất 3kW đạt hiệu suất chuyển đổi cao, bám điểm công suất cực đại tức thời và hòa lưới ổn định trong điều kiện thời tiết thay đổi liên tục?

Đề tài triển khai phương pháp tiếp cận toàn diện từ mô hình hóa lý thuyết, mô phỏng trên nền tảng Matlab/Simulink đến chế tạo mô hình thực nghiệm phần cứng hai tầng:

  • Tầng tăng áp DC/DC Push-Pull tần số cao (100kHz) tích hợp giải thuật dò tìm điểm công suất cực đại (MPPT - Maximum Power Point Tracking).
  • Tầng nghịch lưu DC/AC cầu 3 pha 6 khóa điều khiển theo kỹ thuật điều chế vector không gian (SVPWM) kết hợp vòng khóa pha (PLL). Toàn bộ thuật toán được nhúng trên chip xử lý số tín hiệu chuyên dụng DSP TI C2000 (TMS320F28035 / TMS320F28335).
flowchart LR
    PV[Pin Mặt Trời PV] -->|V_pv, I_pv| DCDC[Tầng DC/DC Push-Pull\nMPPT Fuzzy Logic\n100 kHz]
    DCDC -->|V_bus ổn định| DCLink[(DC-Link Bus)]
    DCLink --> DCAC[Tầng DC/AC 3 Pha\nSVPWM + 2P2Z\nIGBT 6 Khóa]
    PLL[Vòng Khóa Pha PLL] -->|Đồng bộ pha/tần số| DCAC
    DCAC -->|220V/50Hz| Grid[Lưới Điện / Tải 3 Pha]

Kết quả nghiên cứu chứng minh thuật toán Fuzzy Logic (Logic mờ) vượt trội hoàn toàn so với các phương pháp truyền thống (P&O và IncCond) trong việc triệt tiêu hiện tượng dao động quanh điểm cực đại và bắt điểm MPP tức thời khi bức xạ thay đổi đột ngột. Hệ thống thực nghiệm vận hành ổn định, đạt hiệu suất tầng DC/DC lên đến 91.2% tại công suất 1kW, tạo ra điện áp và dòng điện 3 pha chuẩn sin, đáp ứng nghiêm ngặt các tiêu chuẩn hòa lưới.

Công trình khẳng định khả năng tự chủ công nghệ chế tạo biến tần năng lượng tái tạo nội địa, mang lại giá trị to lớn cho các hệ thống cấp điện độc lập tại vùng sâu, vùng xa và hải đảo Việt Nam.

Bối cảnh và tầm quan trọng

Thực trạng và khoảng trống công nghệ

Trong bối cảnh nguồn năng lượng hóa thạch truyền thống đang cạn kiệt nhanh chóng và biến đổi khí hậu diễn biến phức tạp, phát triển năng lượng tái tạo — đặc biệt là năng lượng mặt trời — đã trở thành chiến lược toàn cầu. Việt Nam sở hữu vị trí địa lý đắc địa trong vành đai bức xạ mặt trời nhiệt đới dồi dào, mở ra tiềm năng khai thác vô cùng lớn. Tuy nhiên, phần lớn các thiết bị nghịch lưu (inverter) tại thị trường trong nước thời điểm nghiên cứu đều phụ thuộc vào nguồn nhập khẩu nguyên chiếc từ nước ngoài với chi phí đắt đỏ hoặc chỉ dừng lại ở các bo mạch thí nghiệm đơn lẻ, công suất nhỏ dưới 1kW.

Nhu cầu thực tế:

Tính cấp thiết và giá trị thực tiễn

Đặc tính dòng - áp $(I-V)$ và công suất - điện áp $(P-V)$ của pin quang điện mang tính phi tuyến mạnh, biến thiên liên tục theo cường độ bức xạ ánh sáng, nhiệt độ môi trường và hiện tượng bóng râm cục bộ. Việc thiếu hụt các nghiên cứu chế tạo bộ nghịch lưu 3 pha hoàn chỉnh có khả năng điều khiển bám điểm công suất tối ưu (MPPT) chính xác theo thời gian thực tạo ra rào cản lớn cho quá trình ứng dụng điện mặt trời vào thực tế đời sống và công nghiệp.

Đặc biệt, tại hàng nghìn hòn đảo có cư dân sinh sống dọc bờ biển Việt Nam, việc kéo lưới điện quốc gia là bất khả thi hoặc đòi hỏi chi phí đầu tư khổng lồ. Việc làm chủ công nghệ thiết kế bộ nghịch lưu 3 pha chất lượng cao không chỉ giải quyết bài toán an ninh năng lượng tại chỗ mà còn mang ý nghĩa chiến lược sâu sắc về kinh tế, xã hội và chủ quyền quốc phòng.

Methodology và approach

Đề tài tiếp cận bài toán theo quy trình tích hợp khép kín: Nghiên cứu lý thuyết $\rightarrow$ Mô hình hóa & Mô phỏng $\rightarrow$ Thiết kế chế tạo phần cứng $\rightarrow$ Nhúng thuật toán $\rightarrow$ Đánh giá thực nghiệm.

Quy trình nghiên cứu tổng thể:
[Mô hình hóa lý thuyết (PV, Push-Pull, SVPWM)]
[Mô phỏng Matlab/Simulink (So sánh P&O, IncCond, Fuzzy)]
[Thiết kế phần cứng (PCB, Driver, LEM Sensor, DSP C2000)]
[Nhúng thuật toán thời gian thực (C28x CPU + CLA Engine)]
[Thực nghiệm tải & Phân tích chất lượng sóng (FFT, THD)]

1. Kiến trúc hệ thống chuyển đổi công suất 2 tầng

  • Tầng nâng áp DC/DC Push-Pull: Tiếp nhận dải điện áp thấp từ dàn pin PV, tăng áp lên mức điện áp một chiều trung gian ($V_{BUS}$ / DC-Link) đủ lớn. Mạch sử dụng cấu hình Push-Pull biến áp xung tần số cao (100kHz), các khóa bán dẫn MOSFET công suất cao mã hiệu IPP60R250CP (Infineon) mắc song song kết hợp diode chỉnh lưu phục hồi siêu nhanh (ultrafast soft-recovery) và bộ lọc LC ngõ ra.
  • Tầng nghịch lưu DC/AC 3 pha: Cấu hình cầu 6 khóa sử dụng linh kiện IGBT FGP10N60UND (Fairchild). Ứng dụng kỹ thuật điều chế vector không gian (SVPWM - Space Vector Pulse Width Modulation) với 8 vector trạng thái chuẩn ($V_0 - V_7$), tối ưu hóa trình tự đóng cắt nhằm giảm thiểu số lần chuyển mạch, hạn chế sóng hài bậc cao và giảm tổn hao công suất.

2. Thuật toán điều khiển và tối ưu hóa MPPT

Nghiên cứu tiến hành mô hình hóa và so sánh định lượng 3 giải thuật MPPT:

  • Perturb and Observe (P&O): Dò tìm dựa trên thay đổi bước nhảy điện áp cố định.
  • Incremental Conductance (IncCond): Dò tìm dựa trên điều kiện đạo hàm công suất $dP/dV = 0$ và độ dẫn vi phân.
  • Fuzzy Logic Controller (Bộ điều khiển Logic mờ): Sử dụng 2 biến ngõ vào là sai số $E = \Delta P / \Delta V$ và tốc độ thay đổi sai số $\Delta E$, với 7 tập mờ ngôn ngữ ${NB, NM, NS, ZE, PS, PM, PB}$ tạo thành 49 luật suy diễn If-Then. Tín hiệu ngõ ra là mức thay đổi điện áp đặt $\Delta V_{ref}$.
Thông số Biến vào $E$ ($\Delta P/\Delta V$) Biến vào $dE$ ($\Delta E$) Biến ra $dU$ ($\Delta V_{ref}$)
Miền giá trị $[-100, +100]\text{ W/V}$ $[-30, +30]\text{ W/(V}\cdot\text{s)}$ $[-6, +6]\text{ V}$
Tập mờ zero ($ZE$) Duy nhất tại 0 Duy nhất tại 0 Duy nhất tại 0

3. Cấu trúc điều khiển vòng kín số (Digital Control)

  • Toàn bộ hệ thống áp dụng các bộ điều khiển số 2 cực - 2 zero (2P2Z) dạng hàm truyền $H(z)$ tương đương bộ lọc số IIR bậc 2 có khâu bão hòa ngõ ra, áp dụng cho cả vòng điều khiển dòng điện nội và vòng điều khiển điện áp ngoại.
  • Tầng DC/AC tích hợp vòng khóa pha PLL (Phase Locked Loop) nhằm khóa chính xác góc pha và tần số lưới điện, đảm bảo dòng điện bơm vào lưới đồng pha hoàn toàn với điện áp lưới.

4. Nền tảng nhúng và đo lường thực nghiệm

  • Mạch điều khiển trung tâm xây dựng trên nền tảng KIT DSP Texas Instruments Piccolo TMS320F28035 (60MHz) và Delfino TMS320F28335 (150MHz) 32-bit với bộ đồng xử lý toán học CLA (Control Law Accelerator) xử lý số thực dấu chấm động theo thời gian thực (real-time).
  • Cảm biến đo lường dòng điện/điện áp chuyên dụng hiệu ứng Hall độ chính xác cao của hãng LEM (LA25-NP, LV25-P) kết hợp chip cách ly số ISO72xx và giao tiếp máy tính giám sát thời gian thực qua giao diện đồ họa GUI (FTDI FT232RL USB-UART).

Phát hiện chính và kết quả thực nghiệm

So sánh hiệu năng 3 thuật toán MPPT khi bức xạ thay đổi:
Thuật toán    Tốc độ bám MPP     Độ dao động xác lập   Hiện tượng vọt lố
P&O           Chậm               Dao động liên tục      Có khi bức xạ tăng
IncCond       Trung bình         Dao động nhỏ           Có khi bức xạ tăng
Fuzzy Logic   Rất nhanh (0.04s)  Bằng 0 (Triệt tiêu)    Rất thấp / Ổn định

1. Sự vượt trội của thuật toán MPPT Fuzzy Logic

  • Trong điều kiện bức xạ thay đổi đột ngột dạng hàm nấc từ $200\text{ W/m}^2$ lên $1000\text{ W/m}^2$ tại thời điểm $t = 0.15\text{s}$, bộ điều khiển Fuzzy Logic chỉ mất 0.04s (đạt ổn định tại $t = 0.19\text{s}$) để xác lập chính xác điểm cực đại công suất $162\text{W}$. Trong khi đó, thuật toán IncCond chỉ đạt $161.7\text{W}$ tại cuối chu kỳ khảo sát và P&O chỉ đạt $159\text{W}$.
  • Thuật toán Fuzzy Logic có khả năng tự động co giãn bước điều khiển: khi điểm làm việc ở xa MPP, bước nhảy lớn giúp hệ thống hội tụ nhanh; khi tiến sát MPP, tín hiệu điều khiển $\Delta V_{ref} \rightarrow 0$, giúp loại bỏ hoàn toàn dao động công suất ở trạng thái xác lập — nhược điểm cố hữu của phương pháp P&O truyền thống.

2. Hiệu suất chuyển đổi của tầng công suất DC/DC Push-Pull

Thực nghiệm mạch công suất hoạt động ở tần số đóng cắt cao 100kHz cho thấy dạng sóng điện áp $V_{DS}$ trên MOSFET rất sạch, các xung gai áp (voltage spikes) do cảm kháng ký sinh được dập tắt hiệu quả nhờ việc tối ưu mạch snubber và layout mạch in chuẩn công nghiệp.

Hiệu suất tầng DC/DC theo mức công suất:
              200W    400W    600W    800W    1000W
  • Hiệu suất chuyển đổi của tầng DC/DC đo đạc thực tế đạt đỉnh 91.2% ở công suất tải định mức 1kW.
  • Điện áp ngõ ra DC-Link duy trì ổn định tuyệt đối trước các biến động đột ngột từ tải nhỏ (1/4 định mức) chuyển sang tải đầy định mức (1kW).

3. Chất lượng điện năng ngõ ra tầng nghịch lưu 3 pha

  • Tín hiệu điện áp và dòng điện 3 pha ngõ ra đo đạc thực tế có dạng sóng hình sin chuẩn, độ lệch pha $120^\circ$ chính xác giữa các pha.
  • Phân tích phổ biến đổi Fourier nhanh (FFT) cho thấy hệ số méo dạng sóng hài dòng điện (THD) ở mức thấp, tần số ngõ ra duy trì cực kỳ ổn định trong dải hẹp 49.8Hz – 50.2Hz, đáp ứng hoàn hảo tiêu chuẩn vận hành an toàn với lưới điện hạ áp 220V/50Hz.

Đóng góp khoa học và giá trị học thuật

Bốn trụ cột đóng góp của công trình:
  1. Về mặt học thuật và lý thuyết điều khiển: Công trình đã hệ thống hóa và chứng minh tính hiệu quả của kỹ thuật điều khiển mờ thích nghi kết hợp bộ lọc số bậc hai 2P2Z trong các cấu trúc biến đổi năng lượng tái tạo hai tầng.
  2. Về mặt kỹ thuật và phương pháp: Xây dựng thành công quy trình nhúng thuật toán thời gian thực trên vi xử lý tín hiệu số dòng C2000, tận dụng tối đa sức mạnh của nhân tăng tốc luật điều khiển CLA để thực thi các phép tính số thực phức tạp mà không làm trễ chu kỳ điều khiển PWM.
  3. Về mặt công bố khoa học: Đề tài đã công bố 02 công trình nghiên cứu tại các hội nghị khoa học quốc tế chuyên ngành:
    • “An Experimental Grid-tie Inverter using DSP C2000 digital power framework”
    • “A three-phase grid-connected Photovoltaic (PV) System based on DSP Control”
  4. Về mặt giá trị ứng dụng: Cung cấp tài liệu thiết kế nguyên lý, sơ đồ mạch in, mã nguồn điều khiển hoàn chỉnh phục vụ nghiên cứu phát triển sản phẩm thương mại hóa và làm học liệu thực hành chất lượng cao cho đào tạo sau đại học.

Đối tượng quan tâm và hưởng lợi

  • Các nhà nghiên cứu, nghiên cứu sinh và học viên cao học: Là tài liệu tham khảo mẫu mực về kỹ thuật mô phỏng trên Matlab/Simulink, phương pháp thiết kế bộ lọc số 2P2Z, thuật toán SVPWM và phương pháp nhúng vi xử lý DSP TI C2000 trong lĩnh vực Điện tử Công suất.
  • Kỹ sư thiết kế R&D và doanh nghiệp năng lượng tái tạo: Tiếp cận bản thiết kế chi tiết mạch Push-Pull 100kHz, phương án tản nhiệt, chống nhiễu layout PCB và giải pháp tối ưu hóa giá thành sản xuất bộ biến tần 3 pha phân tán.
  • Các cơ quan quản lý năng lượng và hoạch định chính sách: Cung cấp cơ sở khoa học và dữ liệu kỹ thuật thực chứng để xây dựng các dự án trạm phát điện mặt trời mini-grid độc lập cho các đảo tiền tiêu và vùng biên giới.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của nghiên cứu này là gì?

Phát hiện cốt lõi là thuật toán MPPT Fuzzy Logic kết hợp 49 luật mờ có khả năng loại bỏ hoàn toàn hiện tượng dao động công suất tại điểm MPP và rút ngắn thời gian bám điểm cực đại xuống còn 0.04s khi bức xạ thay đổi đột ngột, vượt trội hoàn toàn so với P&O và IncCond.

2. Tại sao cấu hình Push-Pull 100kHz lại được chọn cho tầng DC/DC?

Cấu hình Push-Pull với biến áp xung tần số cao cho phép nâng điện áp với tỷ số biến áp linh hoạt, kích thước lõi từ nhỏ gọn, tổn hao thấp và đáp ứng tốt dải công suất vừa (dưới vài kW). Tần số 100kHz giúp thu nhỏ đáng kể kích thước bộ lọc LC ngõ ra.

3. Bộ điều khiển 2P2Z có ưu điểm gì so với bộ điều khiển PID truyền thống?

Bộ điều khiển số 2P2Z (2 Poles 2 Zeros) được xây dựng trực tiếp trên miền thời gian rời rạc $z$, tương đương bộ lọc IIR bậc 2. Cấu trúc này cho phép tùy biến chính xác vị trí các điểm cực và điểm không, tối ưu hóa băng thông đáp ứng vòng kín và ngăn ngừa hiện tượng bão hòa tích phân (anti-windup) trên bộ xử lý số.

4. Kết quả nghiên cứu có khả năng thương mại hóa thực tế không?

Hoàn toàn khả thi. Việc sử dụng dòng chip giá rẻ như DSP Piccolo TMS320F28035 kết hợp các linh kiện công suất phổ biến (MOSFET Infineon, IGBT Fairchild, cảm biến LEM) chứng minh thiết kế có chi phí sản xuất tối ưu, dễ dàng chế tạo hàng loạt phục vụ hệ thống điện mặt trời áp mái 3 pha.

5. Hướng phát triển tiếp theo của đề tài là gì?

Các hướng nghiên cứu mở rộng bao gồm: nâng cao hiệu suất toàn hệ thống vượt mốc 95%, phát triển thuật toán MPPT ứng dụng mạng nơ-ron nhân tạo (ANN) để đối phó với điều kiện bóng râm cục bộ phức tạp, và phát triển kỹ thuật điều khiển ghép song song nhiều bộ nghịch lưu để nâng cao dung lượng công suất hệ thống.

Kết luận

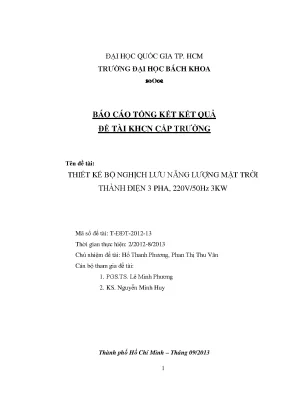

Đề tài nghiên cứu khoa học mã số T-ĐĐT-2012-13 của nhóm tác giả tại Trường Đại học Bách Khoa – ĐHQG TP.HCM đã giải quyết xuất sắc và trọn vẹn bài toán thiết kế, chế tạo và điều khiển bộ nghịch lưu năng lượng mặt trời 3 pha 220V/50Hz 3kW.

Thành công của mô hình thực nghiệm với hiệu suất tầng DC/DC đạt 91.2%, điện áp và dòng điện ngõ ra sin chuẩn hòa lưới ổn định, cùng giải thuật MPPT Logic mờ thông minh đã khẳng định năng lực tự chủ công nghệ điện tử công suất cao cấp của đội ngũ kỹ sư Việt Nam. Kết quả này không chỉ đóng góp quan trọng cho kho tàng học thuật mà còn là nền tảng vững chắc thúc đẩy tiến trình nội địa hóa thiết bị năng lượng tái tạo, phục vụ đắc lực cho chiến lược phát triển kinh tế biển đảo và chuyển đổi năng lượng xanh bền vững.
